KÄYTTÖOHJE ETÄMITTARI Remote Meter - MT50

Transkriptio

1 KÄYTTÖOHJE ETÄMITTARI Remote Meter - MT50 Kiitos että valitsitte valmistamamme tuotteen! Tämä käyttöohje sisältää tärkeitä tietoja ja asennukseen, käyttöön sekä vianmääritykseen liittyviä ohjeita. Lue käyttöohje huolellisesti läpi ennen laitteen käyttöönottoa.

2

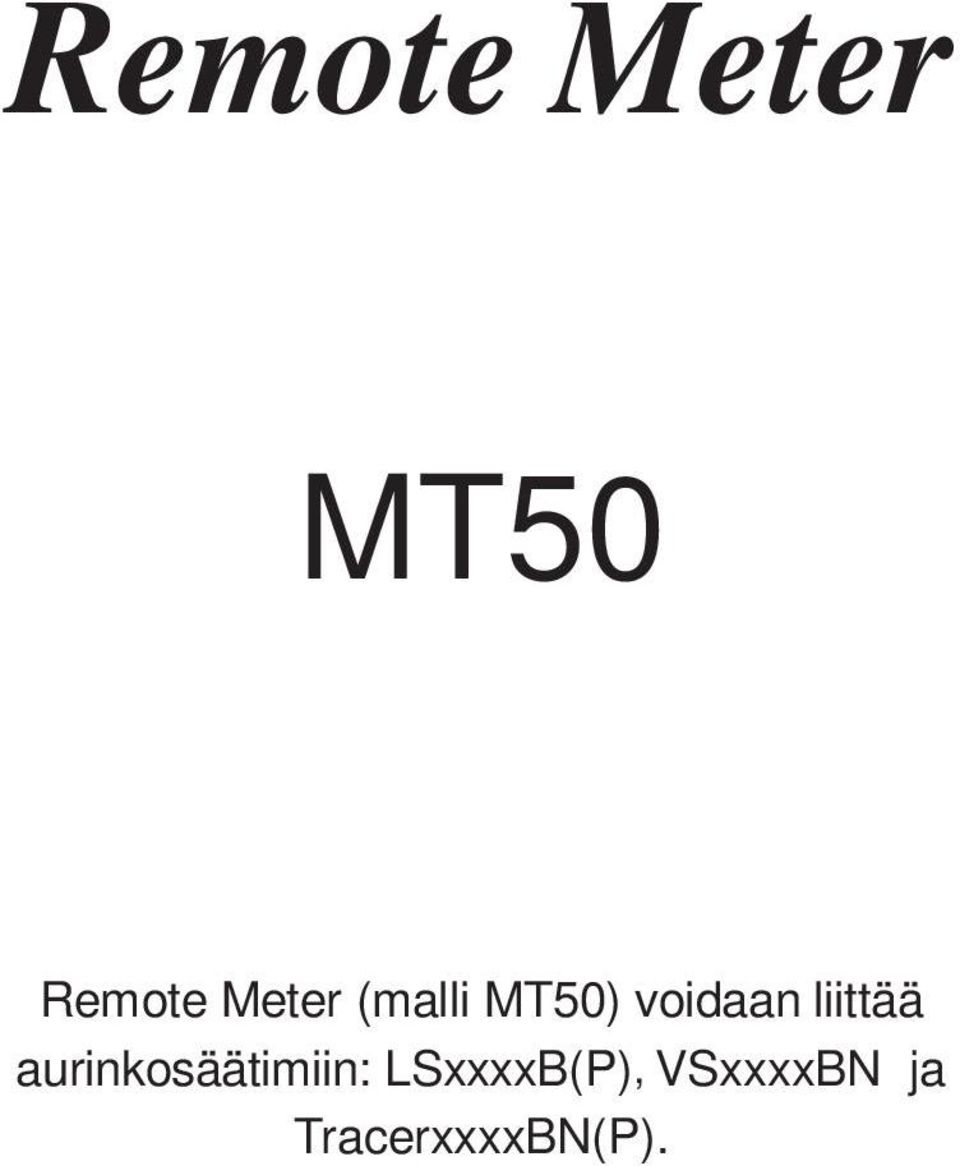

3 Remote Meter MT50 Remote Meter (malli MT50) voidaan liittää aurinkosäätimiin: LSxxxxB(P), VSxxxxBN ja TracerxxxxBN(P).

4 Sisällys 1 Tärkeitä turvallisuustietoja Yleisiä tietoja Ominaisuudet Tärkeimmät toiminnot Suositukset Asennus Tuotteen ominaisuudet Näyttö Käyttö Painikkeet Päävalikko Reaaliaikainen valvonta Laitetiedot Testikäyttö Ohjausasetukset Kuorman asetus Laiteasetukset Laitteen salasana Lataustila Tehdasasetukset Vikatiedot Mittariasetukset Tekniset tiedot... 28

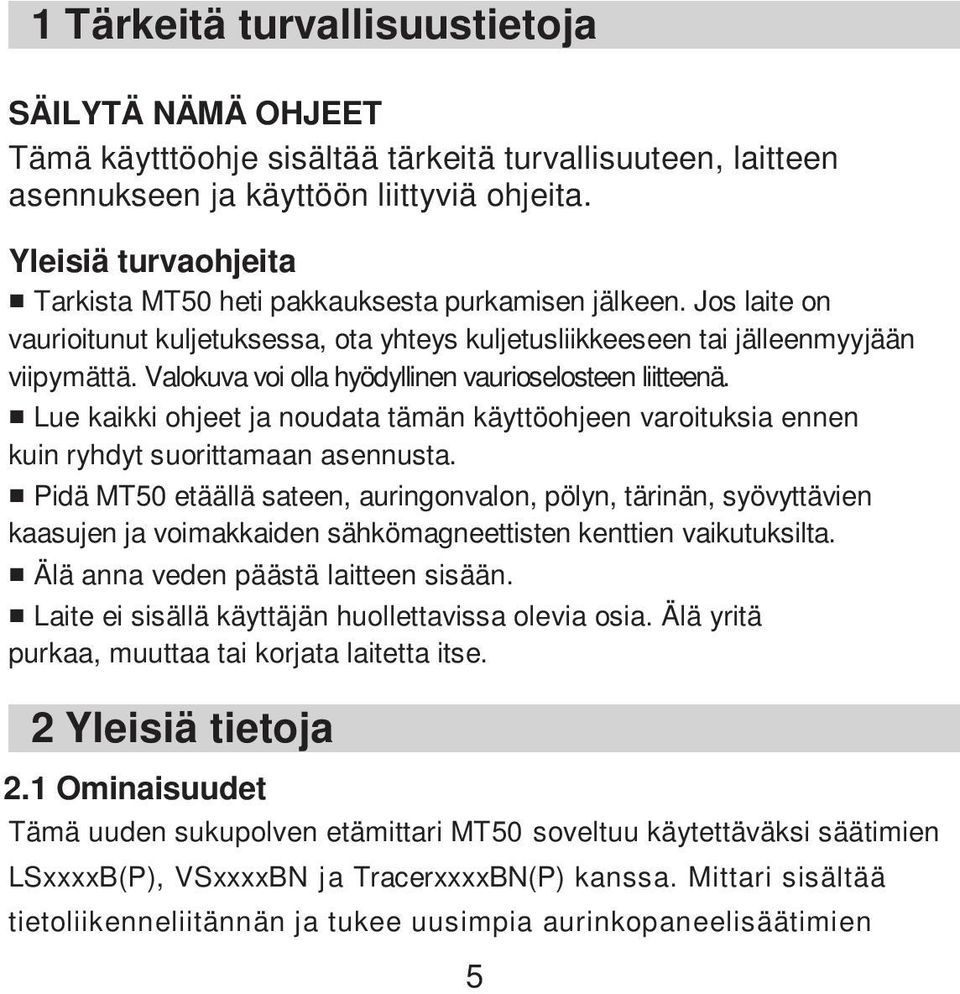

5 1 Tärkeitä turvallisuustietoja SÄILYTÄ NÄMÄ OHJEET Tämä käytttöohje sisältää tärkeitä turvallisuuteen, laitteen asennukseen ja käyttöön liittyviä ohjeita. Yleisiä turvaohjeita Tarkista MT50 heti pakkauksesta purkamisen jälkeen. Jos laite on vaurioitunut kuljetuksessa, ota yhteys kuljetusliikkeeseen tai jälleenmyyjään viipymättä. Valokuva voi olla hyödyllinen vaurioselosteen liitteenä. Lue kaikki ohjeet ja noudata tämän käyttöohjeen varoituksia ennen kuin ryhdyt suorittamaan asennusta. Pidä MT50 etäällä sateen, auringonvalon, pölyn, tärinän, syövyttävien kaasujen ja voimakkaiden sähkömagneettisten kenttien vaikutuksilta. Älä anna veden päästä laitteen sisään. Laite ei sisällä käyttäjän huollettavissa olevia osia. Älä yritä purkaa, muuttaa tai korjata laitetta itse. 2 Yleisiä tietoja 2.1 Ominaisuudet Tämä uuden sukupolven etämittari MT50 soveltuu käytettäväksi säätimien LSxxxxB(P), VSxxxxBN ja TracerxxxxBN(P) kanssa. Mittari sisältää tietoliikenneliitännän ja tukee uusimpia aurinkopaneelisäätimien 5

6 toimintoja. Tärkeimpiä ominaisuuksia: Automaattinen tyypin, mallin ja asetuksien sekä oleellisten asetuksien hallinta; Reaaliaikainen näyttö, digitaalinen, graafinen ja tekstipohjainen käyttötietojen ja toimintatilan näyttö kookkaalla monitoimi-lcd-näytöllä; Helppo 6-painikkeinen käyttöliittymä; Data ja virransyöttö samassa kaapelissa, ei tarvetta ulkoiselle erilliselle virransyötölle; Reaaliaikainen tietojen valvonta ja etähallittu säätimien kuorman vaihto, tietojen selaus ja laite-, lataus- ja ohjausasetuksien asetus; Reaaliaikainen näyttö, akustiset hälytysäänet liitännän vikatiloista; Pitkä liitäntäväli (RS485). 2.2 Tärkeimmät toiminnot Tärkeimpiä toimintoja ovat säätimen käyttö- ja toimintatietojen reaaliaikainen valvonta, lataus- ja purkausasetuksien selaus ja muokkaus, tehdasasetuksien palautus. Toiminnot suoritetaan LCD-näytön ja painikkeiden avulla. 6

7 2.3 Suositukset Varmista MT50:n liitettävyys säätimeen ennen hankintaa. Yhteensopiva säädinmallien LSxxxxB(P), VSxxxxBN ja TracerxxxxBN(P) kanssa; Älä asenna MT50-etämittaria vahvoja sähkömagneettisia kenttiä sisältäviin kohteisiin. 3 Asennus mm (tuumat) Kehyksen mitat 7

8 Mekaaninen parametri Parametri 114 x 114 x 32,7mm Kokonaismitat 4,49 x 4,49 x 1,29 tuumaa Asennusmitat 88,6 x 88,6 mm 3,49 x 3,49 tuumaa Liitin Φ4,3 Seinäasennus Vaihe 1: Aseta kehys paikoilleen ja poraa reiät ruuveja varten kehyksen ruuviohjaimien kohtiin, kiinnitä muoviset jatkopultit; Vaihe 2: Kiinnitä kehys neljällä itseporautuvalla ST ruuvilla; Asennuskehys 8

9 Vaihe 3: Kiinnitä MT50 kehykseen neljällä M4 8 kupukantaruuvilla. Vaihe 4: Asenna neljä ruuvihattua kuvan osoittamalla tavalla ruuvien päälle. Pinta-asennus 9

10 Pinta-asennus Vaihe 1: Aseta mittari asennuspintaan ja merkitse aukon paikka ja neljän kiinnitysruuvin paikat, poraa reiät ruuveja varten ja tee aukko. Vaihe 2: Kiinitä neljä M4 8 ristipääruuvia ja varmista neljän M4 mutterin avulla (mutterit asennuspinnan taakse). Vaihe 3: Asenna neljä ruuvihattua kuvan osoittamalla tavalla ruuvien päälle. Pinta-asennus Huom! Varaa riittävästi tilaa kaapelivetoja varten ja varmista, että voit vetää kaapelitt paneelin takaa. 10

11 4 Tuotteen ominaisuudet VIKAMERKKIVALO HÄLYTYS TIETOLIIKENNELIITÄNNÄN MERKKIVALO LCD-NÄYTTÖ PAINIKKEET ETUNÄKYMÄ 11

12 RS485-tietoliikenne- ja virtaliittimet Näkymä takaa 12

13 Vikamerkkivalo Vilkkuu mikäli laitteiden liitännässä havaitaan vikaa. Vikatilanteista lisää tietoa säätimen käyttöohjeessa. Hälytys Äänimerkkihälytys, mahdollista kytkeä päälle tai pois päältä. Tiedonsiirron merkkivalo Ilmaisee tiedonsiirron tilan kun MT50 on liitetty säätimeen. Näyttö Käyttöliittymä / näyttö. Painikkeet Neljä navigointipainiketta, kaksi käyttöpainiketta. Lisätietoja säätimen käyttöohjeessa. RJ45-tietoliikenne- ja virtaliitännät Tietoliikenne- ja virransyöttöliitännät, liitetään säätimeen. Huom! Liitä tietoliikennekaapeli käyttämällä "MT"-tekstillä merkittyä liitintä. 13

14 4.1 Näyttö AKKUTILA LATAUS-IKONI AKKU-IKONI KUORMAVIRTA-IKONI PÄIVÄ JA YÖ IKONIT AURINKO- PANEELIN JÄNNITE JA VIRTA KUORMATILA-IKONI KUORMAN JÄNNITE JA VIRTA Päivä- ja yöikonit - YÖ PÄIVÄ: Kynnysjännite 1 V. Korkeampi kuin 1 V on päiväaika. Latausvirran ikoni AKKUJÄNNITE JA AKKUVIRTA Ikoni näkyy latausvirran vaikuttaessa. Akku-ikoni Akun kapasiteetti näkyy dynaamisesti, perustuu säätimen laskemaan SOC-arvoon. Huom! Kun akku on syväpurkautunut, ikoni on. Akkutilan ikonit Normaali jännite Alijännite Syväpurkaus. 14

15 Kuormavirran ikoni Ikoni näkyy purkausvirran vaikuttaessa. KUORMA PÄÄLLÄ KUORMA POIS PÄÄLTÄ. 5 Käyttö 5.1 Painikkeet Painikkeet vasemmalta oikealle ESC, Vasen, Ylös, Alas, Oikea j a OK. Painikkeiden valikkovaikutukset on kuvattu alla: PÄÄVALIKKO ALIVALIKOTT ASETUKSIEN MUOKKAUS Toimintaperiaate 15

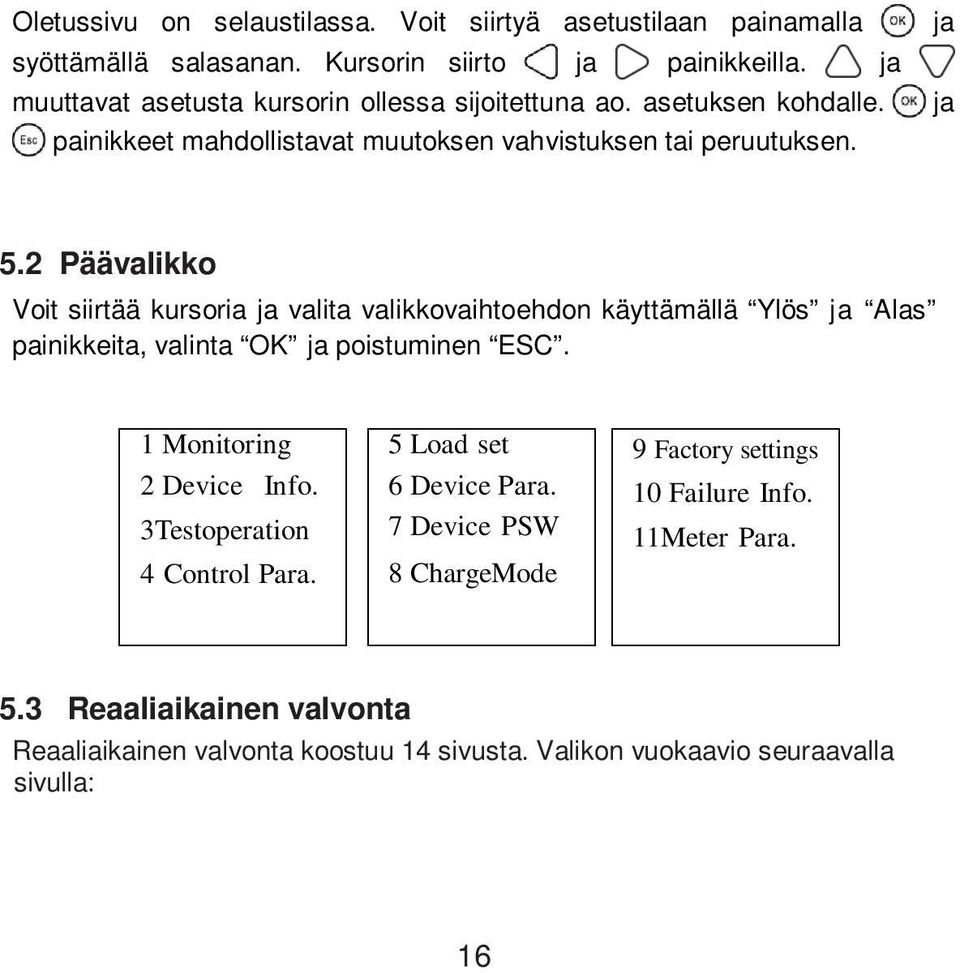

16 Oletussivu on selaustilassa. Voit siirtyä asetustilaan painamalla syöttämällä salasanan. Kursorin siirto ja painikkeilla. ja muuttavat asetusta kursorin ollessa sijoitettuna ao. asetuksen kohdalle. painikkeet mahdollistavat muutoksen vahvistuksen tai peruutuksen. ja ja 5.2 Päävalikko Voit siirtää kursoria ja valita valikkovaihtoehdon käyttämällä Ylös ja Alas painikkeita, valinta OK ja poistuminen ESC. 1 Monitoring 2 Device Info. 3Testoperation 4 Control Para. 5 Load set 6 Device Para. 7 Device PSW 8 ChargeMode 9 Factory settings 10 Failure Info. 11Meter Para. 5.3 Reaaliaikainen valvonta Reaaliaikainen valvonta koostuu 14 sivusta. Valikon vuokaavio seuraavalla sivulla: 16

17 17

18 Käyttövihjeitä! ja mahdollistavat sivun vaihdon ylös- tai alaspäin, ja mahdollistavat käännön vasempaan tai oikean. 5.4 Laitetiedot Näyttää mallitiedont, asetukset sekä säätimen sarjanumeron: Käyttövihjeitä! ja painikeita on mahdollista käyttää kääntämään selausikkuna ylöspäin tai alaspäin. 5.5 Testikäyttö Tämä toiminto kytkee säätimen testikäyttötilaan josta saadaan tieto toimiiko kuormalähtö normaalisti vai ei. Tämä toiminto ei vaikuta asetuksiin todellisen kuorman yhteydessä toimittaessa, eli säädin poistuu testikäyttötilasta kun poistut testikäytön käyttöliittymästä. 18

19 Käyttövihjeitä! Syötä sivu ja salasanasi. Voit käyttää ja painikkeita muokataksesi PÄÄLLE/POIS asetuksia, vastaavasti voit käyttää ja painikkeita vahvistaaksesi tai peruuttaaksesi. 5.6 Ohjausasetukset Toimintatilan asetuksia katsellaan ja muokataaan tämän asetuksen avulla. Lisätietoja alla. Browse and modification Käyttös are conducted over the Ohjausasetuksets of solar charge controller. See the scope of parameter modification in Ohjausasetuksets table, and the page of Ohjausasetuksets in the diagram below: 19

20 20

21 Ohjausasetukset-taulukko Ohjausasetukset Parametri Oletus Alue Akkutyyppi Suljettu Suljettu/Geeli/Märkä/Käyttäjä Akku Ah 200 Ah 1 ~ 9999 Ah Lämpötilakerroin Nimellisjännite -3 mv / / 2 V Auto 0 ~ -9 mv Auto/12V/24V/36V/48V Riippuu säätimen versiosta Lataus SOC Purkaus SOC 100% Kiinteä arvo 30% 10 ~ 80% Akkujänniteasetukset Arvot annettu 12V:n järjestelmälle 25ºC lämpötilassa, kerro arvot X 2 jos jännite on 24V, X 3 jos 36 V ja X 4 jos 48 V. 21

22 Akun latausasetus Ohjausjänniteasetukset Geeli Suljettu Märkä Käyttäjä Ylijännitetaso jolla irtikytkentä 16.0V 16.0V 16.0V 9~17V Latauksen keskeytysjännite 15.0V 15.0V 15.0V 9~17V Ylijännitetaso takaisinkytkentä 15.0V 15.0V 15.0V 9~17V Ekvalisointi latausjännite 14.6V 14.8V 9~17V Boost latausjännite 14.2V 14.4V 14.6V 9~17V Kellutus latausjännite 13.8V 13.8V 13.8V 9~17V Boost takaisinkytkentä 13.2V 13.2V 13.2V 9~17V Alijännitetaso takaisinkytkentä 12.6V 12.6V 12.6V 9~17V Alijännitevaroitus takaisinkytkentä 12.2V 12.2V 12.2V 9~17V Alijännitevaroitus 12.0V 12.0V 12.0V 9~17V Alijännitetaso irotus 11.1V 11.1V 11.1V 9~17V Syväpurkauksen esto kynnysjännite 10.6V 10.6V 10.6V 9~17V Ekvalisoinnin kesto 2 h 2 h 0~3 h Boost-kesto 2 h 2 h 2 h 0~3 h 22

23 Huom! Noudata akkujänniteasetuksen osalta seuraavia ohjeita: 1. Ylijännitetaso jolla irtikytkentä > Latauksen keskeytysjännite Ekvalisointi latausjännite Boost latausjännite Kellutus latausjännite >Boost takaisinkytkentä latausjännite 2. Ylijännitetaso jolla irtikytkentä > Ylijännitetaso takaisinkytkentä 3. Alijännitetaso takaisinkytkentä > Alijännitetaso irrotus Syväpurkauksen esto kynnysjännite 4. Alijännitevaroitus takaisinkytkentä > Alijännitevaroitus Syväpurkauksen esto kkynnysjännite 5. Boost takaisinkytkentä latausjännite>alijännitetaso irrotus 5.7 Kuorman asetus Kuorman asetuksen sivun kautta voit määrittää säätimen neljä erilaista kuormatilaa (Manual = manuaalinen, Light on/off = valo päälle/pois, Light on+timer = Valo päälle + ajastin, Time control = aikaohjaus. 23

24 Manual Control Light On/Off LightOn+Timer Time Control Manual Control Default: On/Off Manual Control Light On/Off LightOn+Timer Time Control Light On/Off on:5.0vdet:10m off:4.0vdet:10m Manual Control Light on/off LightOn+Timer Time Control Light On+Timer on:5.0v DeT:10M off:4.0v DeT:10M NightTime: XXH:XXM Light On+Timer OnTime1 XXH:XXM OnTime2 XXH:XXM Manual Control Light on/off LightOn+Timer Time Control Time Control Time1 OnTime H:M:S OffTime H:M:S Time Control Time2 OnTime H:M:S OffTime H:M:S 1 Manuaalinen säätö Manuaalinen säätö Moodi 24 Selitys

25 Päällä Pois Kuorma päällä koko ajan mikäli akkukapasiteetti riittää eikä muita tiloja. Kuorma pois päältä koko ajan. 25

26 2 Valo päälle / pois Valo päälle / pois Light On voltage(night threshold) Kun aurinkopaneelin jännite on pienempi kuin tämän asetuksen määrittämä jännite kuorma kytkeytyy päälle automaattisesti jos akussa on riittävästi virta. Light Off voltage(day threshold) Delay time Kun aurinkopaneelin jännite on korkeampi kuin tämän asetuksen määrittämä jännite kuormalähtö kytkeytyy pois päältä. Vahvistusaika valosignaalille. Jos ajastusjakson aikana Mikäli valosignaalijännite vastaa Light On/Off jännitetasoa, säädin suorittaa liittyvät toiminnot. Säätöalue: 0 ~ 99 mins. 3Valo päälle + ajastin Valo päälle + ajastin Working time 1 Päälläoloaika kun valo-ohjain kytkenyt (T1) kuorman päälle Working time 2 Päälläoloaika ennen kuin valo-ohjain kytkee (T2) kuorman pois päältä Night time Kokonaisaika yökäytössä( 3h) Arvolla 0 ei toimintaa..todellinen toiminta-aika T2 riippuu yöajastaja T1:n ja T2:n pituuksista. 26

27 Toiminta-aika 1 Valo päälle Valo pois Toiminta-aika 2 Valo päälle Valo pois Yöaika Iltahämärä 4Ajastimen säädöt Ajastimen säädöt Working time1 (T1) Working time2 (T2) Kuorman päällä/pois aika reaaliaikakellolla Kaksoisajastustoiminto reaaliaikakellon avulla Aamuhämärä Toiminta-aika 1 on kuorman pakollinen päälloloaika. Toiminta-aika 2 on valinnainen kuorman päälläoloaika. 27

28 5.8 Laiteasetukset Säätimen ohjelmiston versiotiedot on mahdollista tarkistaa tämän sivun kautta. Lisäksi voit tarkistaa alempana taulukoidut tiedot Device Ver:VX.XX+VX.XX ID : XXX Device Parameter Bklight:XXXS Month -Day -Year H:M:S Huom! Mitä suurempi liitäntälaitteen ID-arvo, sitä pitempi liitäntäväli (maksimiväli < 6 minuuttia). Tyyppi Ver ID Huomautuksia Ohjelmiston ja laitteiston versionumerot. Säätimen tiedonsiirtotunnus. Bklight Month-Day-Year H:M:S Säätimen LCD-näytön taustavalon aikakatkaisu. Säätimen kello. 28

29 5.9 Laitteen salasana Säätimen salasanan voi vaihtaa tämän sivun kautta. Salasana on 6- numeroinen ja se on syötettävä oikein ennen laitteen Ohjausasetukset, Kuorman asetus, Laiteasetukset, Laitteen salasana, Tehdasasetukset -sivujen käyttöä. Sivu kuvattu alla: Device PSW OriPSW:XXXXXX NewPSW:XXXXXX Huom! Säätimen oletussalasana on Lataustila Aurinkosäätimen lataustilan voi valita tämän sivun kautta Compensate, SOC); oletusasetus on Voltage Compensate -tila. (Voltage Charge Mode Vol.Compen./SOC 29

30 Lataustila Vol.Compen. SOC Huomautuksia Voltage compensation: jänniteohjattu lataus (oletus) Latauksen ja purkutilan asetukset säädettävissä 5.11 Tehdasasetukset Voit palauttaa säätimen tehdasasetukset tämän sivun kautta. Palautus koskee ohjausasetuksia, lataustilan asetuksia ja laitteen salasanaa. Salasanan tehdasasetus on ). Factory settings Yes No 5.12 Vikatiedot Säätimen nykyiset vikatiedot on mahdollista tarkistaa Vikatieto-sivun kautta (maks. 15 vikatietoa). Kun vika on poistunut, ao. tieto poistuu listalta. 30

31 Failure Info. 1 Over voltage 2 Over load 3 Short circuit Vikatiedot Load MOS-Short Load Circuit Load O. cur. Input O. cur. RPP Short RPP Break Char.MOS-Short Input O. Cur. Disc.O.O.Ctrl. Ctrler O.Temp. Comm. Timeout Selitys MOSFET-ajuri oikosulussa. Kuorma oikosulussa. Kuormapiiri ylivirtatilassa. Aurinkopaneelitulon ylikuormitus. Väärän polariteetin MOSFET-suojaus oikosulussa. Väärän polariteetin MOSFET-suojaus rikki. Latausajurin MOSFET-ajuri oikosulussa. Tulovirran ylitys. Kuorman ohjaus ei toimi. Säädin liian kuuma. Tietoliikenneyhteyden aikakatkaisu. 31

32 5.13 Mittariasetukset Mittarin malli, ohjelmiston versio ja mittarin sarjanumero näkyvät Mittariasetukset-sivulla. Lisäksi voit selata ja muokata Switch pages -, Backlight - ja Audible Alarm -asetuksia (Kytkin, Taustavalo, Äänihälytys). 2. Meter Para. 1. Meter Para. Sw-Pages:XXS Type:MT50 BKLight: XXS Ver:Hardware + Software Sn:XXXXXXXXXX AudiAlarm:on/off Huom! Kun olet valmis asetuksien kanssa, Auto Switch -page tulee käyttöön vasta kymmenen minuutin kuluttua. 32

33 Mittariasetukset Parametrit Oletus Alue Huom! Sw-Pages 0 0~120S Vaihto reaaliaikaisten tietojen katselun välillä BKlight 20 0~999S LCDtaustavalon aikakatkaisu AudiAlam OFF ON/OFF Äänihälytys päälle tai pois päältä (säätimen vikailmoitukset) 6 Tekniset tiedot SÄHKÖISET TIEDOT Oma virrankulutus Sähköiset tiedot Taustavalo ja akustinen hälytys ON < 65 ma Taustavalo ON < 23 ma Taustavalo OFF < 15 ma 33

34 MEKAANISET TIEDOT Etupaneelin mitat Mekaaniset tiedot mm / 3,86 3,86 tuumaa mitat Liitintyyppi Mittarikaapeli Mittarin paino mm / 4,49 4,49 tuumaa RJ45 Vakiotyyppinen 2 m, maks. 50 m Yksinkertainen pakkaus: 0,23 kg Vakiopakkaus:0,32 kg YMPÄRISTÖOLOSUHTEET Ympäristön lämpötila Ympäristöolosuhteet -20 ~ +70 / -4 ~

35 Liitäntäpinnit Pinni Toiminto 1 V in +5~12V 2 V in +5~12V 3 RS485-B 4 RS485-B 5 RS485-A 6 RS485-A 7 MAA 8 MAA Datakaapelin pinnit 35

36 REMOTE METER FYYSISET MITAT mm (tuumaa) Ver1.7 36
