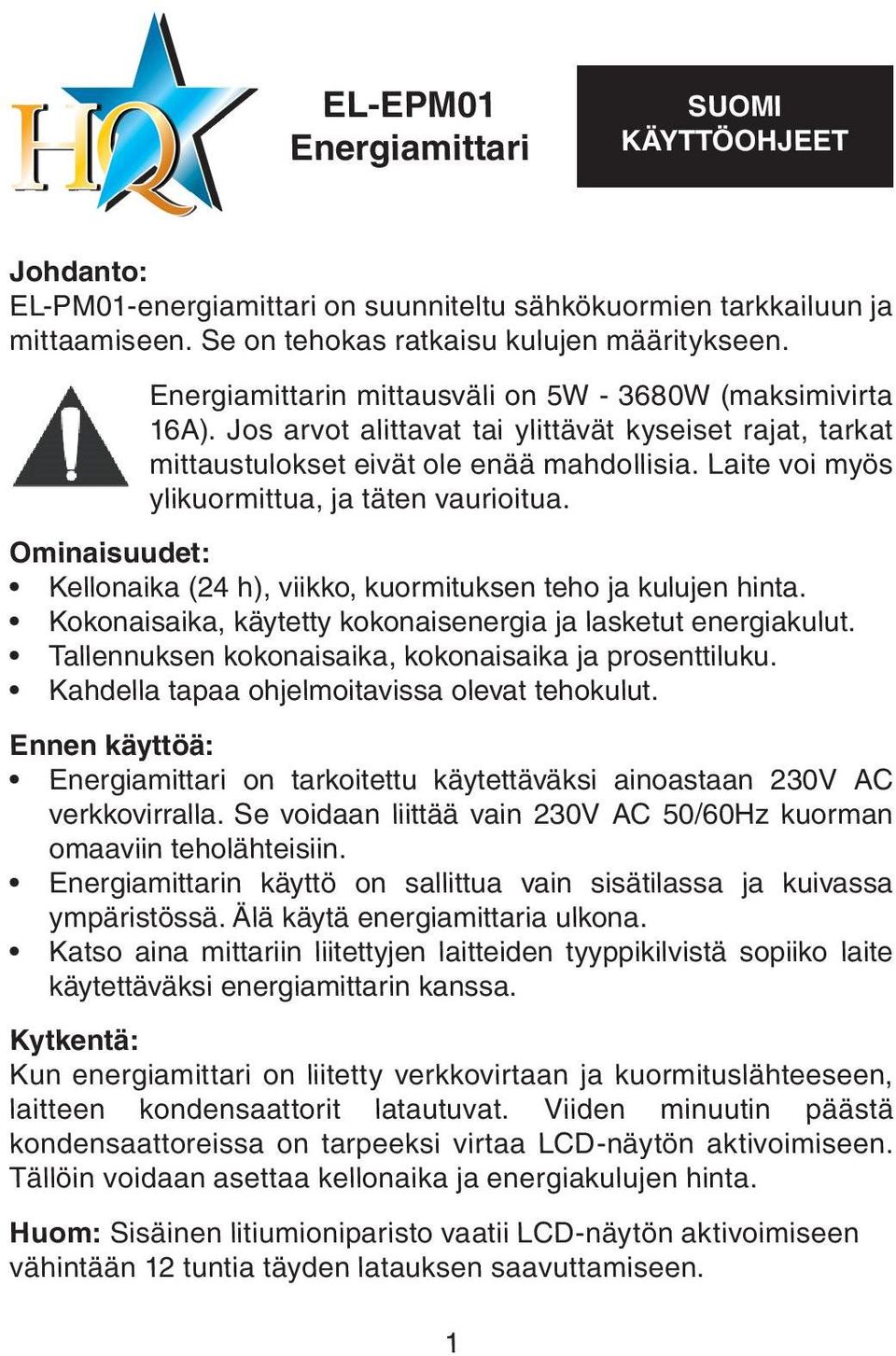

1 EL-EPM01 Energiamittari SUOMI KÄYTTÖOHJEET Johdanto: EL-PM01-energiamittari on suunniteltu sähkökuormien tarkkailuun ja mittaamiseen. Se on tehokas ratkaisu kulujen määritykseen. Energiamittarin mittausväli on 5W W (maksimivirta 16A). Jos arvot alittavat tai ylittävät kyseiset rajat, tarkat mittaustulokset eivät ole enää mahdollisia. Laite voi myös ylikuormittua, ja täten vaurioitua. Ominaisuudet: Kellonaika (24 h), viikko, kuormituksen teho ja kulujen hinta. Kokonaisaika, käytetty kokonaisenergia ja lasketut energiakulut. Tallennuksen kokonaisaika, kokonaisaika ja prosenttiluku. Kahdella tapaa ohjelmoitavissa olevat tehokulut. Ennen käyttöä: Energiamittari on tarkoitettu käytettäväksi ainoastaan 230V AC verkkovirralla. Se voidaan liittää vain 230V AC 50/60Hz kuorman omaaviin teholähteisiin. Energiamittarin käyttö on sallittua vain sisätilassa ja kuivassa ympäristössä. Älä käytä energiamittaria ulkona. Katso aina mittariin liitettyjen laitteiden tyyppikilvistä sopiiko laite käytettäväksi energiamittarin kanssa. Kytkentä: Kun energiamittari on liitetty verkkovirtaan ja kuormituslähteeseen, laitteen kondensaattorit latautuvat. Viiden minuutin päästä kondensaattoreissa on tarpeeksi virtaa LCD-näytön aktivoimiseen. Tällöin voidaan asettaa kellonaika ja energiakulujen hinta. Huom: Sisäinen litiumioniparisto vaatii LCD-näytön aktivoimiseen vähintään 12 tuntia täyden latauksen saavuttamiseen. 1

Laite voi myös ylikuormittua, ja täten vaurioitua. Ominaisuudet: Kellonaika (24 h), viikko, kuormituksen teho ja kulujen hinta. Kokonaisaika, käytetty kokonaisenergia ja lasketut energiakulut.

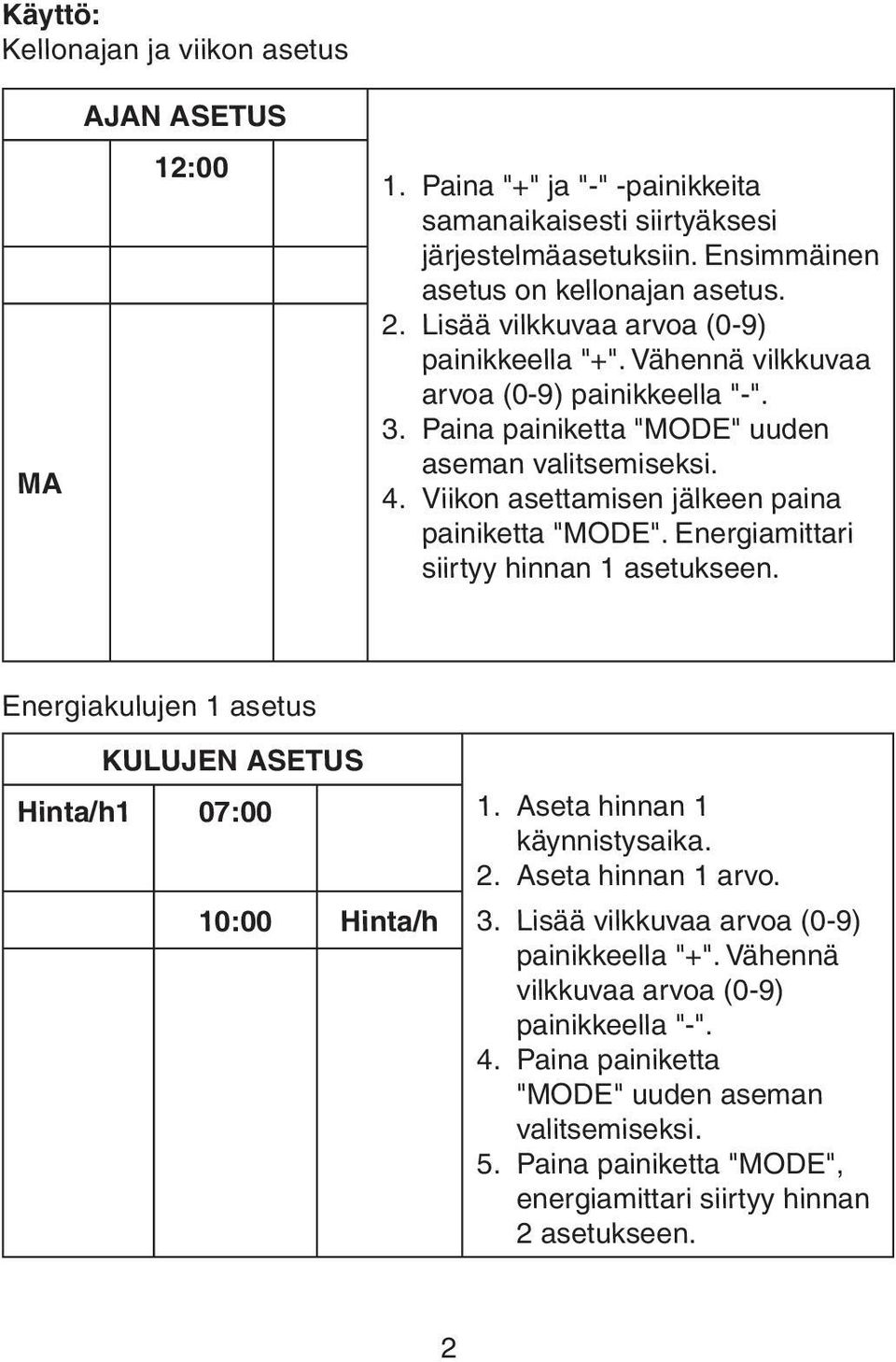

2 Käyttö: Kellonajan ja viikon asetus MA AJAN ASETUS 12:00 1. Paina "+" ja "-" -painikkeita samanaikaisesti siirtyäksesi järjestelmäasetuksiin. Ensimmäinen asetus on kellonajan asetus. 2. Lisää vilkkuvaa arvoa (0-9) painikkeella "+". Vähennä vilkkuvaa arvoa (0-9) painikkeella "-". 3. Paina painiketta "MODE" uuden aseman valitsemiseksi. 4. Viikon asettamisen jälkeen paina painiketta "MODE". Energiamittari siirtyy hinnan 1 asetukseen. Energiakulujen 1 asetus KULUJEN ASETUS Hinta/h1 07:00 10:00 Hinta/h 1. Aseta hinnan 1 käynnistysaika. 2. Aseta hinnan 1 arvo. 3. Lisää vilkkuvaa arvoa (0-9) painikkeella "+". Vähennä vilkkuvaa arvoa (0-9) painikkeella "-". 4. Paina painiketta "MODE" uuden aseman valitsemiseksi. 5. Paina painiketta "MODE", energiamittari siirtyy hinnan 2 asetukseen. 2

Viikon asettamisen jälkeen paina painiketta "MODE". Energiamittari siirtyy hinnan 1 asetukseen. Energiakulujen 1 asetus KULUJEN ASETUS Hinta/h1 07:00 10:00 Hinta/h 1. Aseta hinnan 1 käynnistysaika.

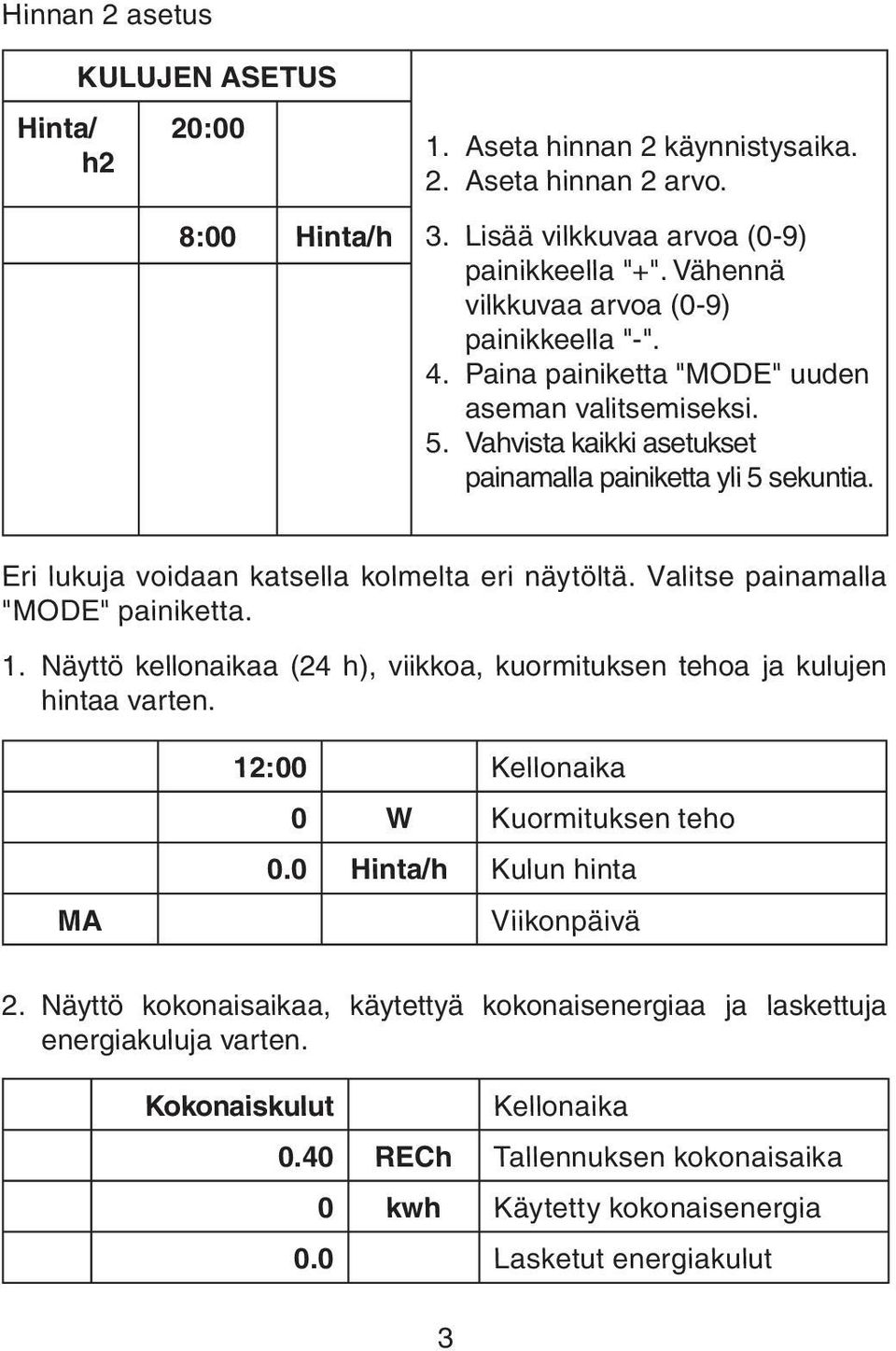

3 Hinnan 2 asetus Hinta/ h2 KULUJEN ASETUS 20:00 8:00 Hinta/h 1. Aseta hinnan 2 käynnistysaika. 2. Aseta hinnan 2 arvo. 3. Lisää vilkkuvaa arvoa (0-9) painikkeella "+". Vähennä vilkkuvaa arvoa (0-9) painikkeella "-". 4. Paina painiketta "MODE" uuden aseman valitsemiseksi. 5. Vahvista kaikki asetukset painamalla painiketta yli 5 sekuntia. Eri lukuja voidaan katsella kolmelta eri näytöltä. Valitse painamalla "MODE" painiketta. 1. Näyttö kellonaikaa (24 h), viikkoa, kuormituksen tehoa ja kulujen hintaa varten. MA 12:00 Kellonaika 0 W Kuormituksen teho 0.0 Hinta/h Kulun hinta Viikonpäivä 2. Näyttö kokonaisaikaa, käytettyä kokonaisenergiaa ja laskettuja energiakuluja varten. Kokonaiskulut Kellonaika 0.40 RECh Tallennuksen kokonaisaika 0 kwh Käytetty kokonaisenergia 0.0 Lasketut energiakulut 3

Eri lukuja voidaan katsella kolmelta eri näytöltä. Valitse painamalla "MODE" painiketta. 1. Näyttö kellonaikaa (24 h), viikkoa, kuormituksen tehoa ja kulujen hintaa varten.

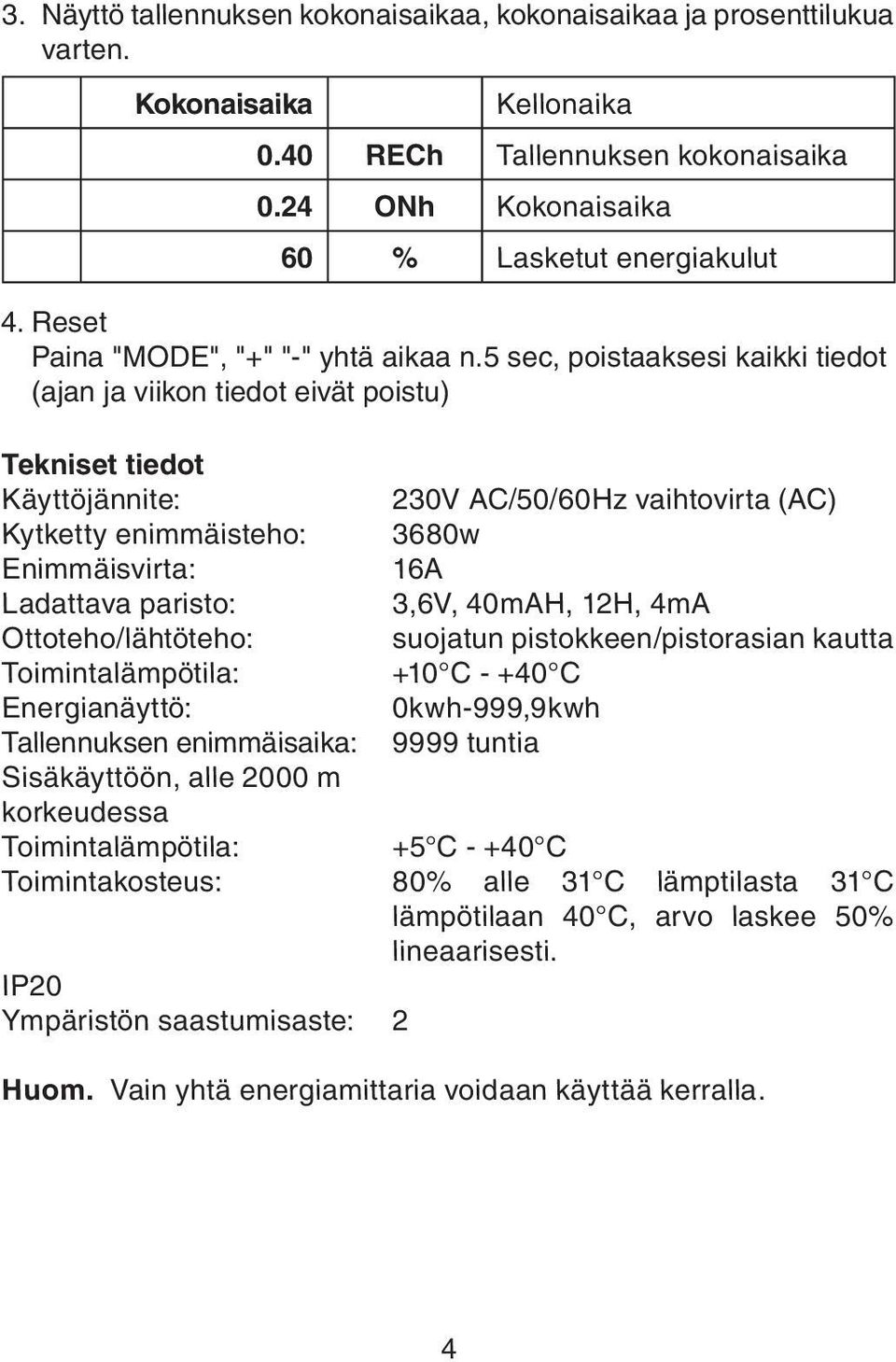

4 3. Näyttö tallennuksen kokonaisaikaa, kokonaisaikaa ja prosenttilukua varten. Kokonaisaika Kellonaika 0.40 RECh Tallennuksen kokonaisaika 0.24 ONh Kokonaisaika 60 % Lasketut energiakulut 4. Reset Paina "MODE", "+" "-" yhtä aikaa n.5 sec, poistaaksesi kaikki tiedot (ajan ja viikon tiedot eivät poistu) Tekniset tiedot Käyttöjännite: 230V AC/50/60Hz vaihtovirta (AC) Kytketty enimmäisteho: 3680w Enimmäisvirta: 16A Ladattava paristo: 3,6V, 40mAH, 12H, 4mA Ottoteho/lähtöteho: suojatun pistokkeen/pistorasian kautta Toimintalämpötila: +10 C C Energianäyttö: 0kwh-999,9kwh Tallennuksen enimmäisaika: 9999 tuntia Sisäkäyttöön, alle 2000 m korkeudessa Toimintalämpötila: +5 C C Toimintakosteus: 80% alle 31 C lämptilasta 31 C lämpötilaan 40 C, arvo laskee 50% lineaarisesti. IP20 Ympäristön saastumisaste: 2 Huom. Vain yhtä energiamittaria voidaan käyttää kerralla. 4

5 sec, poistaaksesi kaikki tiedot (ajan ja viikon tiedot eivät poistu) Tekniset tiedot Käyttöjännite: 230V AC/50/60Hz vaihtovirta (AC) Kytketty enimmäisteho: 3680w Enimmäisvirta: 16A Ladattava

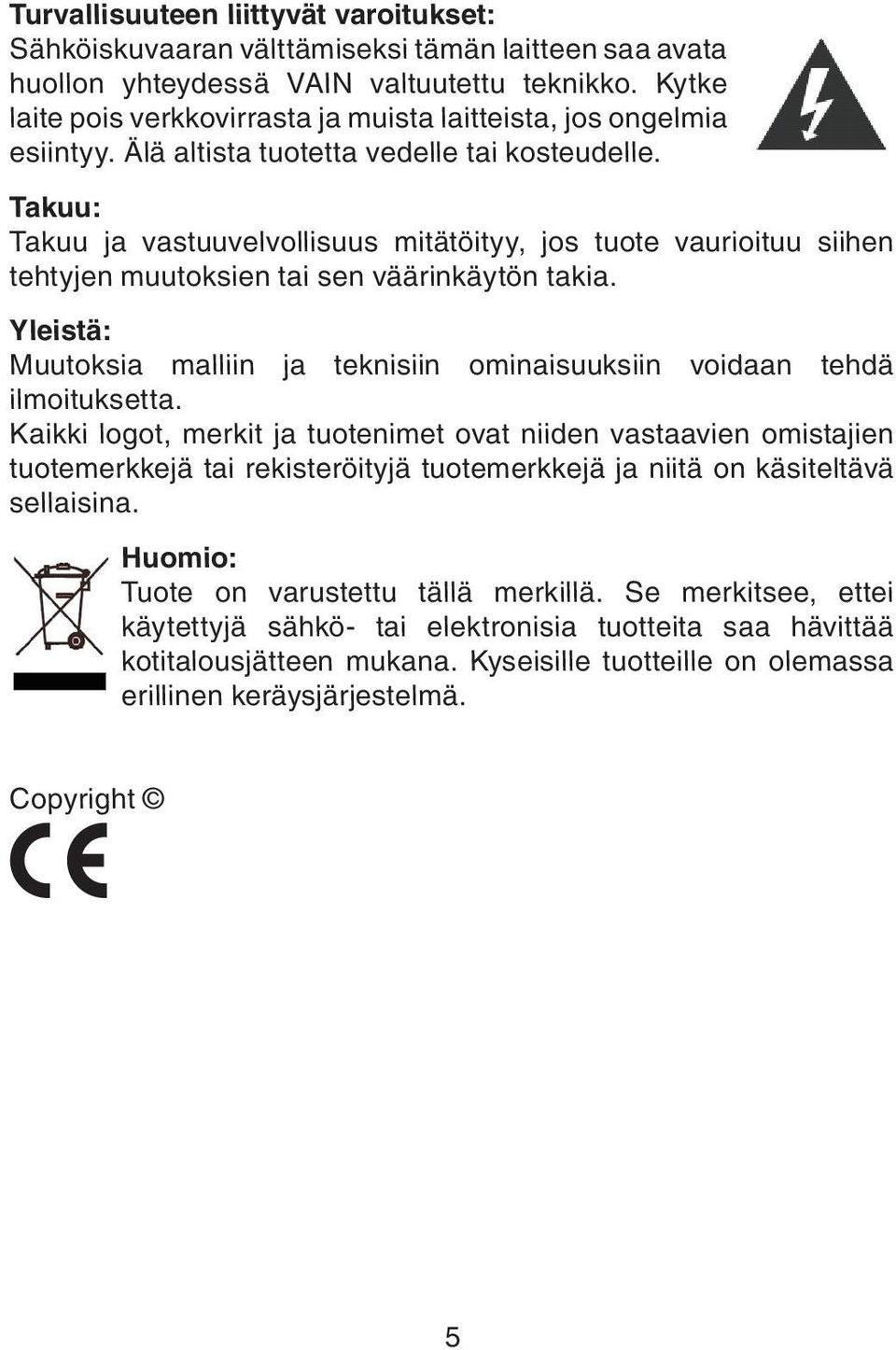

5 Turvallisuuteen liittyvät varoitukset: Sähköiskuvaaran välttämiseksi tämän laitteen saa avata huollon yhteydessä VAIN valtuutettu teknikko. Kytke laite pois verkkovirrasta ja muista laitteista, jos ongelmia esiintyy. Älä altista tuotetta vedelle tai kosteudelle. Takuu: Takuu ja vastuuvelvollisuus mitätöityy, jos tuote vaurioituu siihen tehtyjen muutoksien tai sen väärinkäytön takia. Yleistä: Muutoksia malliin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta. Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä tuotemerkkejä ja niitä on käsiteltävä sellaisina. Huomio: Tuote on varustettu tällä merkillä. Se merkitsee, ettei käytettyjä sähkö- tai elektronisia tuotteita saa hävittää kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen keräysjärjestelmä. Copyright 5

Takuu: Takuu ja vastuuvelvollisuus mitätöityy, jos tuote vaurioituu siihen tehtyjen muutoksien tai sen väärinkäytön takia.
