1 OPAS IOT OFFICE - PALVELUSI KÄYTTÄMISEEN

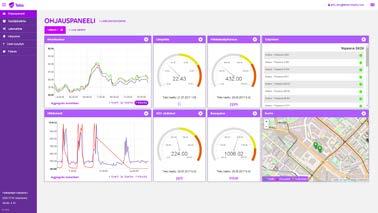

2 PÄHKINÄNKUORESSA NÄIN PALVELU TOIMII Telia Cloud Laitteet IoT Office Pilvipalvelu IoT Office Käyttöliittymä Laajenna Käynnistä laitteet Ota pilvipalvelu käyttöön saamillasi tunnuksilla Rekisteröi laitteet palveluun, asenna ne paikalleen ja visualisoi mittausdataa Luo lisää käyttäjiä, rekisteröi lisää laitteita ja analysoi mittausdataa eri tavoin

3 KESKITTIMEN KÄYNNISTÄMINEN 1. Kiinnitä antennit keskittimeen 2. Kytke varavirta-akku päälle kääntämällä laitteen kyljessä oleva kytkin vasemmalle Kiinnitä virtajohto 4. Odota että alempi vihreä valo vihreä vilkkuu tähän voi kulua useita minuutteja Valot ilmaisevat laitteen tilan: - Ylempi valo palaa Laitteessa on virta - Alempi valo ei pala Laite etsii verkkoa eikä ole vielä yhteydessä pilvipalveluun - Alempi valo vilkkuu Laite on valmis rekisteröitäväksi käyttöliittymästä - Alempi valo palaa jatkuvasti Laite on yhteydessä pilvipalveluun ja rekisteröity

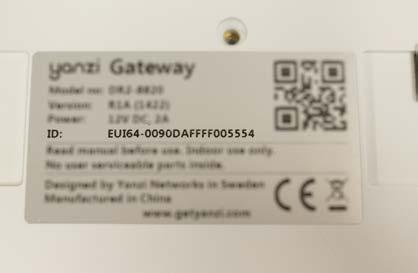

4 KESKITTIMEN REKISTERÖINTI 1/ EUI DAFFFF Kun alempi vihreä valo vilkkuu, mene Laitehallinta-valikkoon, avaa sieltä laiterekisteröinti ja valitse Office-vaihtoehto Valitse Keskitin/Gateway Lue keskittimen pohjasta laitteen ID Syötä keskittimen tunniste Device IDkenttään ja rekisteröi laite Huom! Saat palvelun verkko-osoitteen ja käyttäjätunnuksen tilausvahvistuksen yhteydessä

5 KESKITTIMEN REKISTERÖINTI 2/ Kun laite ilmestyy listaan, päivitä näkymä napista, jolloin laitteelle tulee Hyväksy/Accept -valinta. Mikäli valinta ei heti ilmesty, odota hetki ja päivitä näkymä uudelleen, kunnes valinta ilmestyy. Valitse Hyväksy/Accept, jolloin rekisteröinti on valmis, laitteen alempi valo palaa jatkuvasti, ja laite ilmestyy Keskittimet-listaan. Mikäli laite ei heti ilmesty listaan, päivitä näkymä. Voit tarkastella keskittimen tietoja ja nimetä sen halutessasi uudelleen (esim. sen paikan mukaan missä laite on)

6 SENSORIN REKISTERÖINTI 1/2 Huom. On suositeltavaa suorittaa ensin rekisteröinti käyttöliittymästä ja sitten vasta kytkeä virta laitteisiin, muutoin rekisteröinnissä voi mennä hieman tavallista pidempään EUI DAFFFF EUI E Mene Laitehallinta-valikkoon, avaa sieltä laiterekisteröinti ja valitse Office-vaihtoehto Valitse Sensori Lue sensorin pohjasta laitteen ID Valitse listasta keskitin, johon haluat sensorin asentaa, syötä sensorin ID laitetunnistekenttään ja rekisteröi sensori.

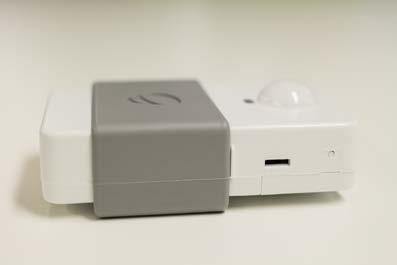

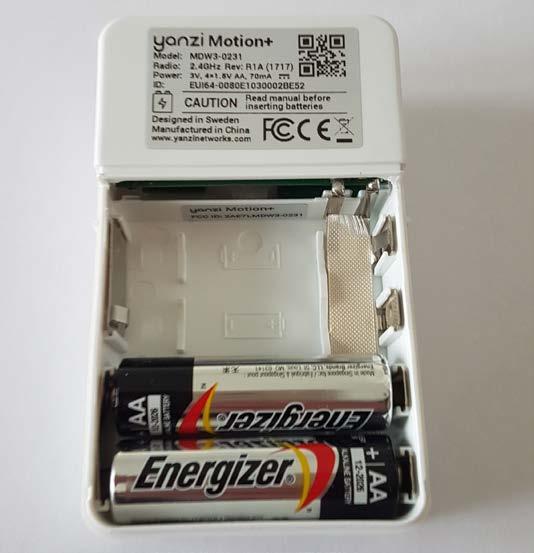

7 SENSORIN KÄYNNISTÄMINEN 1. Virtakatkaisimella varustetuissa paristokäyttöisissä sensoreissa paristo on valmiiksi asennettu laitteeseen, sinun tarvitsee kääntää virtakatkaisija päälle (ylös), jolloin sensori käynnistyy ja alkaa etsiä keskitintä Verkkovirtakäyttöisissä sensoreissa aseta virtajohto kiinni sensoriin ja virtalähde verkkovirtaan, jolloin sensori käynnistyy Paristokäyttöisiin sensoreihin, joissa ei ole virtakatkaisijaa pitää paristot asentaa rekisteröinnin yhteydessä: 2. Poista harmaa panta alaspäin vetämällä, irrota peitelevy myös alaspäin vetämällä, ja asenna koteloon 2kpl mukana tulevia paristoja kuvan osoittamalla tavalla.

8 SENSORIN REKISTERÖINTI 2/ Sensori etsii keskitintä ja rekisteröityy palveluun. Tähän voi mennä muutama minuutti. Paina tarvittaessa Päivitä. Sensori on nähtävissä keskittimen alilaitelistassa. Sensorit on syytä nimetä niiden rekisteröinnin jälkeen, jotta datan seuraaminen olisi helpompaa (esimerkiksi huoneen mukaan, johon sensori on asennettu) On myös hyvä nimetä sensorien datapisteet, jotta niiden tuottamaa dataa on helpompi seurata Ohjauspaneelissa

9 KÄYTTÄJIEN LUOMINEN 1. Aseta käyttäjänimi (Esim. sähköpostiosoite) Mene Käyttäjähallinta-valikkoon ja valitse sieltä Lisää käyttäjä (Huom! Vain ylläpitäjä-tasoiset käyttäjät voivat lisätä käyttäjiä palveluun) Käyttöoikeustasot: - Ylläpitäjä: Kaikki oikeudet (lisäys/poisto, muokkaus, luku) - Käyttäjä: Käyttö ja muokkausoikeudet mittaustietoihin ja laitteisiin (ei laitteiden poistoa) - Katselija: Lukuoikeudet mittaustietoon ja laitteisiin Aseta salasana tai lähetä käyttäjälle salasananvaihtolinkki (Huom! Vaatii sähköpostiosoitteen) 3. Vahvista salasana jos asetit sen itse 4. Syötä käyttäjän etu- ja sukunimi (valinnainen) 5. Syötä käyttäjän sähköpostiosoite (vaaditaan jos käyttäjän halutaan voivan vaihtaa salasanansa itse) 6. Syötä käyttäjän puhelinnumero (valinnainen) 7. Aseta käyttäjän käyttöoikeustaso (Huomioi millaisia oikeuksia haluat kyseisellä käyttäjälle antaa)

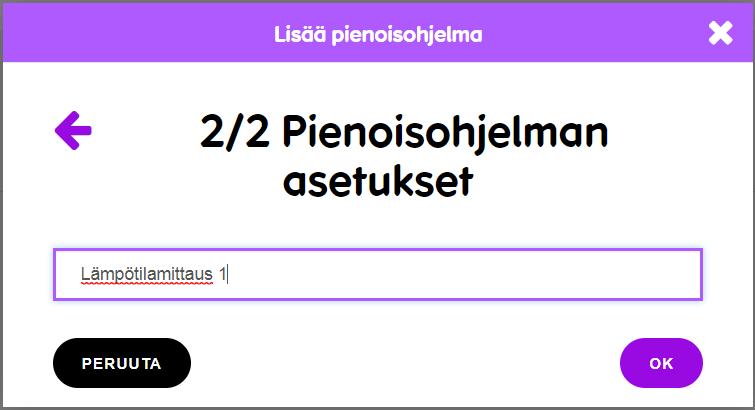

10 MITTAUSDATAN VISUALISOIMINEN 1/ Mene Ohjauspaneeliin ja valitse Lisää pienoisohjelma (widget) (Ohjauspaneeliin voi luoda useita pienoisohjelmia ja niitä voi jaotella esimerkiksi välilehtien avulla) Valitse millaisen pienoisohjelman haluat luoda Valitse haluamasi sensori ja suureet, joita pienoisohjelmassa näytetään (Mitattavia suureita voi valita yhden tai useampia riippuen pienoisohjelman tyypistä, ne voivat myös olla eri laitteilta ja eri tyyppisiä, tämä voi kuitenkin vaikuttaa datan ulkoasuun) Syötä pienoisohjelman otsikko ja paina OK (Otsikko voi olla esimerkiksi mitattavan huoneen nimi tai sensorin tunnus, mikä tahansa parhaiten kuvailee mitattavaa asiaa/tilaa)

11 MITTAUSDATAN VISUALISOIMINEN 2/ Olemassa olevan pienoisohjelman asetuksia voi muuttaa ohjelman oikeassa yläkulmassa olevasta hammaspyörästä Paina pienoisohjelman asetuksen, josta pääset muuttamaan ohjelman tietoja (Voit myös tehdä kopion pienoisohjelmasta tai poistaa sen) Voit lisätä mitattavia suureita, säätää pienoisohjelman kokoa, muuttaa datan skaalausta, nimetä ohjelman uudelleen ja valita oman aikavälin miltä dataa näytetään Pienetkin erot esimerkiksi lämpötilassa voivat näyttää huomattavilta jos skaalaus on todella tarkka, tämä kuitenkin mahdollistaa tarkan datan havainnoimisen (Vertaa kuvaa 4 kuvaan 1, joissa sama mittaus mutta eri skaalalla)

12 KIITOS KUN VALITSIT TELIA IOT OFFICE - PALVELUN Telia Yritysasiakaspalvelu palvelee numerossa (mpm/pvm) ark. klo 9-16

13 OLLAAN YHTEYDESSÄ
