Transkriptio

1 V1.0.7 ( ) 1 (5) YHTEENSOPIVT TUOTTEET TEHR LU TEHR LU-PU TEHR- TEHR--PU TEKNISET TIEOT Käyttöjännite Virrankulutus ittausalue (valitaan jumppereilla) Toiminnot Optiot Lähdöt Tiedonsiirto Tarkkuus Käyttölämpötila Kotelo Ulkomitat 24 Vac/dc (22 26 Vac/dc) 24 Vac/Vdc < 1.0 V C * C C C lämpötilamittaus / säädintoiminto P: passiivinen potentiometri (470 Ω, 1 kω, 4,7 kω, 10 kω, 22 kω) K5: 5-asentoinen kytkin (30 V / 0.1 ) K5R: 5-asentoinen kytkin vastuslähdöllä 1 x 0 10 Vdc, < 2 m 2 x 0 10 Vdc mallissa TEHR LU-PU liitin näytölle ja L-SER-käyttöönottotyökalulle odbus ja --PU-malleissa: RS-485 odbus/rtu, 9.6*/19.2/38.4/56.0 kbd, 8 data bits. Pariteetti none (2 stop bittiä), pariteetti Even / Odd (1 stop bitti) ± 0.5 C (+25 C:ssa) C IP20, BS muovi (< 120 C) 86 x 85 x32 mm * = tehdasasetus

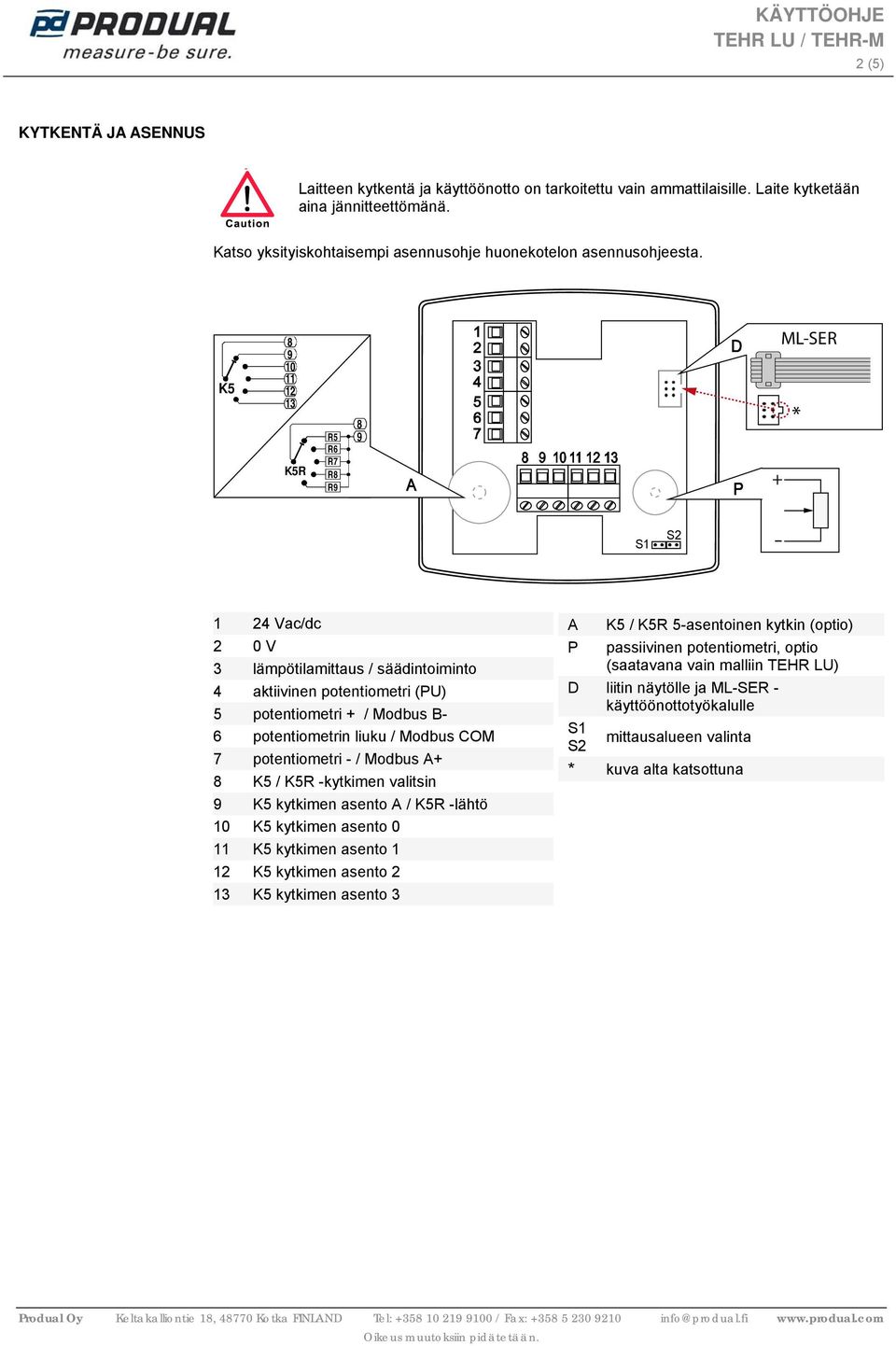

2 2 (5) KYTKENTÄ J SENNUS Laitteen kytkentä ja käyttöönotto on tarkoitettu vain ammattilaisille. Laite kytketään aina jännitteettömänä. Katso yksityiskohtaisempi asennusohje huonekotelon asennusohjeesta. K K5R R5 R6 R7 R8 R L-SER * S1 S Vac/dc 2 0 V 3 lämpötilamittaus / säädintoiminto 4 aktiivinen potentiometri (PU) 5 potentiometri + / odbus B- 6 potentiometrin liuku / odbus CO 7 potentiometri - / odbus + 8 K5 / K5R -kytkimen valitsin 9 K5 kytkimen asento / K5R -lähtö 10 K5 kytkimen asento 0 11 K5 kytkimen asento 1 12 K5 kytkimen asento 2 13 K5 kytkimen asento 3 P K5 / K5R 5-asentoinen kytkin (optio) passiivinen potentiometri, optio (saatavana vain malliin TEHR LU) liitin näytölle ja L-SER - käyttöönottotyökalulle S1 mittausalueen valinta S2 * kuva alta katsottuna

3 3 (5) ITTUSLUEEN VLINT ittausalue valitaan oheisen taulukon mukaisesti jumppereilla S1 ja S2: * C C C C S1 S2 S1 S2 S1 S2 S1 S2 * tehdasasetus. Lähdön signaalitaso vastaavilla lämpötila-arvoilla: C C C C Lähtö 0 C 0 C -50 C -50 C 0 V 25 C 50 C 0 C 50 C 5 V 50 C 100 C 50 C 150 C 10 V POTENTIOETRIN SÄÄTÖLUEEN RJOITTINEN Passiivisen potentiometrin säätöaluetta voidaan rajoittaa käyttämällä irrotettavia rajoitintappeja 1. vaa laitteen kotelo. 2. Potentiometrin säädinnupille on (B) kaksi kiinteää (C) ja kaksi irrotettavaa rajoitin tappia (). 3. Irrota rajoitintappi () ja asenna se haluttuun rajoitinpaikkaan (). Rajoitintapin voi asentaa kuuteen eri kohtaan (-3 C +3 C). Kuvan esimerkissä, säädinnupin liike on rajoitettu -2 C:een. 4. Kun tarvittavat rajoitintapit () on asennettu, laita säädinnuppi (B) takaisin paikoilleen (oikeaan asentoon). 5. Sulje kotelo. C (+3) (+2) (+1) B (-1) (-3) (-2) B C

4 4 (5) ITTUSTIL Oletuksena kannen / L-SER-työkalun näytössä näkyy lämpötila 0,1 C tarkkuudella. VLIKKO Laitteen asetuksia voidaan muokata L-SER -työkalun avulla, kun työkalu on liitetty laitteen näyttöliittimeen (). Valikossa edetään - ja -painikkeilla. setuksia muutetaan + - tai - - painikkeilla. setus hyväksytään ja tallennetaan painamalla -painiketta. lla olevassa valikkorakenteessa näkyvät tehdasasetukset 23 C ittaustila käytössä vain odbus -lähettimissä ain menu COUNICTIONS odbus I: odbus-osoite [OFF / 1 127] 1 Baud rate: 9.6 kbaud odbus-nopeus [9.6 / 19.2 / 38.4 / 56.0] Parity: none Pariteettibitti [none / Even / Odd] ain menu CLIBRTION ain menu CONTROLLER ain menu INFO Offset: XXX.X C Tuned: XXX.X C 1-piste kenttäkalibrointi [ C] Säätötapa [OFF / P / PI] Ohjelmiston versio [X.X.X] P / PI Control mode: OFF Set point: 23.0 C setusarvo [ C] - 5 s Version: OFF X.X.X. Reset: no Tehdasasetuksen palautus [yes / no] Propor. band: 2.0 C Suhdealue [1 32 C] Integr. time: 300 s Integrointiaika [ s] COUNICTIONS-valikosta voidaan muuttaa odbus-väylän osoitetta, tiedonsiirron nopeutta sekä pariteettia (käytössä vain odbus -lähetinversiossa). None-pariteettitilassa lähetykseen lisätään kaksi stop bittiä, Even / Odd -tilassa yksi stop bitti. CLIBRTION-valikossa voidaan tehdä laitteen 1-pistekenttäkalibrointi. Lämpötilalähtöä voidaan säätää ±3.0 C painamalla + ja painikkeita. CONTROLLER-valikossa jännitelähtö voidaan muuttaa säädintoiminnoksi, jolla voidaan ohjata järjestelmän ulkopuolista laitetta. INFO-valikossa näkyy laitteen käyttämä ohjelmistoversio. Painamalla - painiketta 5 sekuntia, voidaan lähetin palauttaa tehdasasetuksiin.

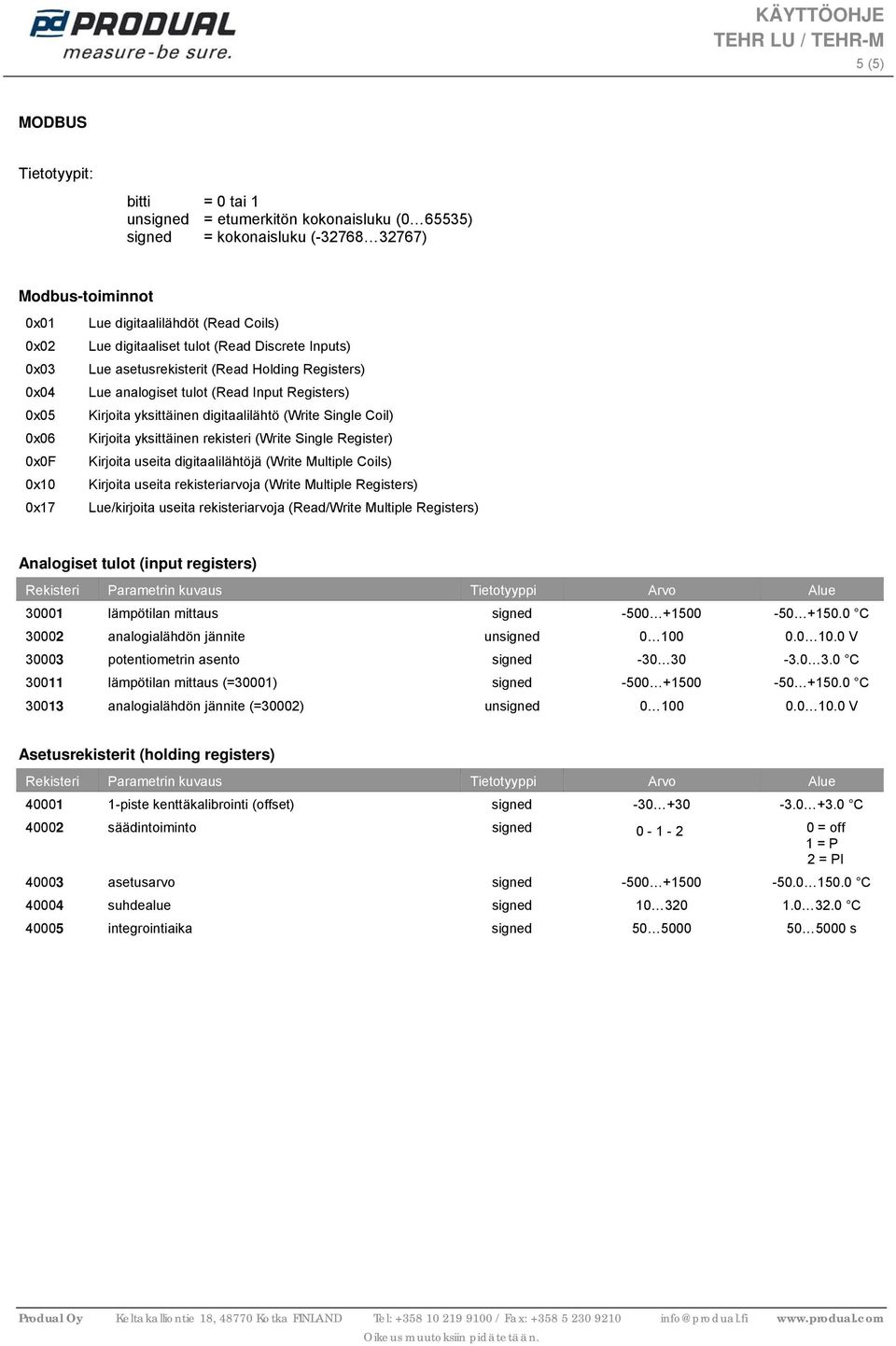

5 5 (5) OBUS Tietotyypit: bitti = 0 tai 1 unsigned = etumerkitön kokonaisluku ( ) signed = kokonaisluku ( ) odbus-toiminnot 0x01 0x02 0x03 0x04 0x05 0x06 0x0F 0x10 0x17 Lue digitaalilähdöt (Read Coils) Lue digitaaliset tulot (Read iscrete Inputs) Lue asetusrekisterit (Read Holding Registers) Lue analogiset tulot (Read Input Registers) Kirjoita yksittäinen digitaalilähtö (Write Single Coil) Kirjoita yksittäinen rekisteri (Write Single Register) Kirjoita useita digitaalilähtöjä (Write ultiple Coils) Kirjoita useita rekisteriarvoja (Write ultiple Registers) Lue/kirjoita useita rekisteriarvoja (Read/Write ultiple Registers) nalogiset tulot (input registers) Rekisteri Parametrin kuvaus Tietotyyppi rvo lue lämpötilan mittaus signed C analogialähdön jännite unsigned V potentiometrin asento signed C lämpötilan mittaus (=30001) signed C analogialähdön jännite (=30002) unsigned V setusrekisterit (holding registers) Rekisteri Parametrin kuvaus Tietotyyppi rvo lue piste kenttäkalibrointi (offset) signed C säädintoiminto signed = off 1 = P 2 = PI asetusarvo signed C suhdealue signed C integrointiaika signed s
