1 Eurokoodi 2011 Seminaari Teräsrakenteiden uudet (ja tulevat) julkaisut Jouko Kouhi Tekninen johtaja Teräsrakenneyhdistys ry. PL 381 (Unioninkatu 14, 3. krs) FI Helsinki Puh: Puh (gsm): Fax:

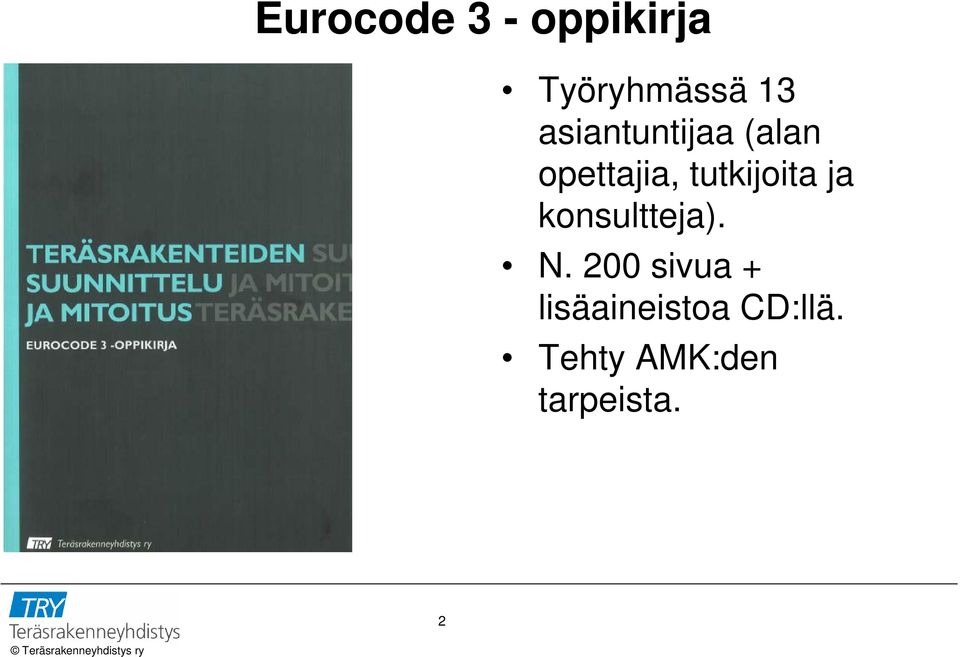

2 Eurocode 3 - oppikirja Työryhmässä 13 asiantuntijaa (alan opettajia, tutkijoita ja konsultteja). N. 200 sivua + lisäaineistoa CD:llä. Tehty AMK:den tarpeista. 2 Teräsrakenneyhdistys ry

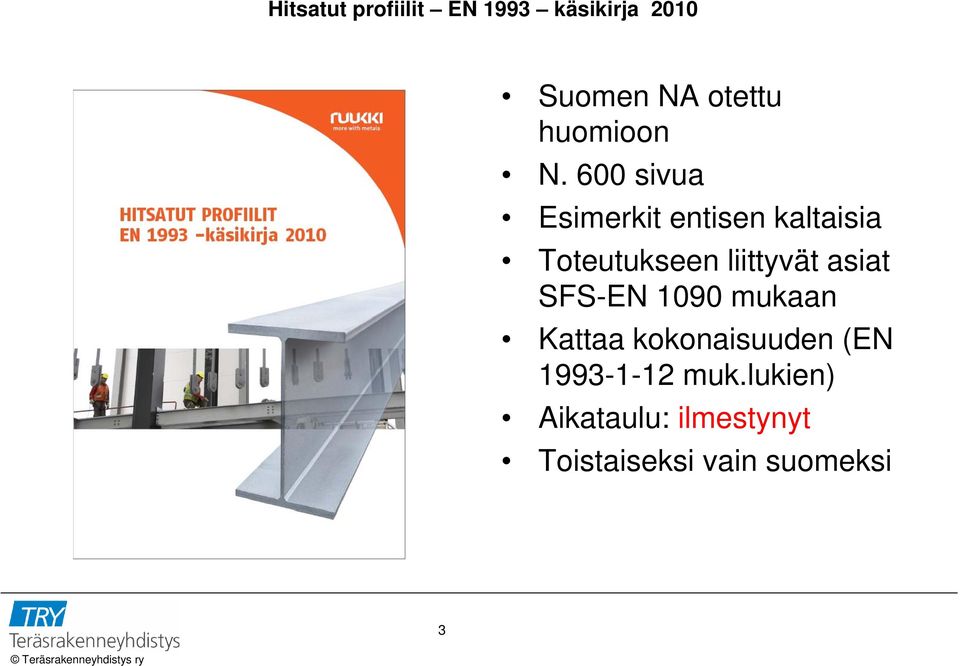

3 Hitsatut profiilit EN 1993 käsikirja 2010 Suomen NA otettu huomioon N. 600 sivua Esimerkit entisen kaltaisia Toteutukseen liittyvät asiat SFS-EN 1090 mukaan Kattaa kokonaisuuden (EN muk.lukien) Aikataulu: ilmestynyt Toistaiseksi vain suomeksi 3 Teräsrakenneyhdistys ry

4 Ruostumattomien rakenneputkien käsikirja Sisältö 1. Johdanto 2. Käyttökohteita 3. Ruostumattomat teräkset 4. Ruostumattomat rakenneputket 5. Konepajavalmistus 6. Liitosten kestävyysnäkökohtia 7. Kantavien rakenteiden mitoituksesta 8. Esimerkit 9. Kustannustarkastelua 10. Käsittely/huolto-ohjeita 4 Teräsrakenneyhdistys ry

5 Euro Inox: Käsikirja (Background vain englanniksi) ENV-versio: luokkaa 10 v. takaa EN-versio: muutaman vuoden takaa 5 Teräsrakenneyhdistys ry

6 Teräsrakenteiden toteutus SFS EN , Liite A Teräsrakentamisen toteuttamista koskeva kansallinen ohjeisto. SFS-EN Työryhmä : Inspecta Oy (puh. joht), Finnmap Consulting Oy, Insinööritoimisto Magnus Malmberg Oy, Ramboll Finland Oy, Rautaruukki Oyj,TRY ry (siht.) - - n. 60 asiaa shall be specified - - n. 100 asiaa may be specified Teräsrakenneyhdistys ry 6

7 TRY Mastojaoston ohjeet, 6/ Teräsrakenneyhdistys ry

8 Teräsrakenneyhdistys ry 8

9 Eurocode 3 Käsikirja viisi osaa -TRY Käsikirja EN TRY Käsikirja EN TRY Käsikirja EN TRY Käsikirja EN TRY Käsikirja EN n sivua yhteensä - n. 60 esimerkkiä (MathCad) - Liitteet Sarja A, B, C - Liitteet Sarja 1, 2, 3 9 Teräsrakenneyhdistys ry

10 Teräsrakenteiden suunnittelu Eurocode 3:n mukaan (Ehkä lopullinen nimi) Taustatietoja Kommentteja Tulkintoja Selvennyksiä Sovellutusohjeita Kansallinen liite kohdittain ja NA:n taustoja Oppi- ja opetusaineistoa Liite A, B, C :Vertailuja, kaavojen johtoja, jne. Liite 1, 2, 3 : Suunnitteluun liittyvää, esim. nurjahduspituuden määritys Esimerkkejä, Opetusmielessä, tulkintoja, (Mathcad)

11 Taustoja, pistekuormakestävyys

12 Vertailuja, tulkintoja

13 Kaavojen havainnollistaminen ja perusteita 1 Taivutuksen ja leikkauksen yhteisvaikutus ( x) x VEd/Vpl,Rd Poikkileikkauksen Mz-My-kestävyys 1 My,Ed/MN,y,Rd 0,8 0,6 0,4 0,2 n = 1 n = 1/3 n = 1/ ,2 0,4 0,6 0,8 1 Mz,Ed/MN,z,Rd

14 Opetus- ja oppiaineistoa Suorakaiteen M-N-yhteisvaikutus MN,Rd/Mpl,Rd 1 0,8 0,6 0,4 0,2 Suorakaiteen M-Nyhteisvaikutus 0 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 NEd/Npl,Rd

15 Esimerkkejä, tulkintoja

16 TRY:n FAQ-palsta/Eurocode 3 (FAQ: Frequently asked questions) (Ks. TRY:n kotisivut)

17 Ruukin rakenneputket - EN-Eurocode käsikirja 2010 (työnimi) Suomen NA otetaan huomioon N. 400 sivua Esimerkit entisen kaltaisia Toteutukseen liittyvät asiat SFS-EN 1090 mukaan Kattaa kokonaisuuden (ei EN ) Aikataulu: 2012 Ehkä myös englanniksi (aikanaan)

18 Liittorakenteet oppi- ja käsikirja Yhteisprojekti Betoniyhdistys Teräsrakenneyhdistys Vastuullinen johtaja BY, Jussi Mattila Koordinaattori TRY, Pekka Yrjölä Kirjoittaja: Matti V. Leskelä ( 99,9% )

19 Kirjan sisältö Kirjan pääkohtien sisältö on alustavasti seuraava: Yleiset perusteet betoni-teräsliittorakenteille & Rakenneanalyysi & toleranssit Liittopalkit Liittopilarit Liittolaatat Liittorakenteiden palomitoitus Esimerkkilaskelmat (mahdollisesti sisällytetään lukuihin 1-5) Sisällysluettelo tarkentuu projektin edetessä. Kirjan sivumäärä on arviolta 330 sivua. Kirja julkaistaan painettuna versiona.

20 (Teräsrakenteiden suunnittelun uudet pelisäännöt, TRY:n raportti vuodelta 1990) Teräsrakenteiden eurooppalaiset pelisäännöt suunnittelu ja toteutus (TEP) Suunnitteilla ( ) 1 Informaatiovirrat 2 Suositeltavat teräkset 3 Runkorakennedetaljit 4 Mallidokumentit Mallilaskelmat, - piirustukset, - luettelot toteutuseritelmä täydellinen toteutuseritelmä kokoonpanoeritelmä laatusuunnitelma työselostus design brief suunnitteluseloste eurooppalaiset tekniset eritelmät arviointimenetelmä (evaluation method) rakennussarja käytettävät tuotteet (constituent products) toteuttajan asiakirjan (EN käsite) 5 SFS-EN 1090 ja ohjeiden B3 käytön selvennykset 6 Tilausvaatimukset 7 Työturvallisuus 8 Jatkuva sortuma - robustness 9 Teräsjulkisivut, kantavien teräsrakenteiden vastaanottotarkastuspöytäkirja 10 FAQ SFS-EN Management (Worshopit)

21 Teräsrakenteiden eurooppalaiset pelisäännöt suunnittelu ja toteutus (TEP) Suunnitteilla ( ) Tekijät: Finnmap Consulting Oy WSP Finland Oy Ramboll Finland Oy (ml. Magnus Malmberg Oy) A-Insinöörit Oy Rautaruukki Oyj Kavament Konepaja Oy TRY Rahoitus: RTL-säätiö ja TRY:n jäsenistöä + LiVi

22 ECCS:n julkaisut JRC:n julkaisut (

23 JRC Background documents
