1 Terässiltapäivät Avaus - Eurooppalaiseen ohjeistukseen siirtyminen -TEP (Teräsrakenteiden Eurooppalaiset Pelisäännöt) - Tilannekatsaus Jouko Kouhi Tekninen johtaja Teräsrakenneyhdistys ry. PL 381 (Unioninkatu 14, 3. krs) FI Helsinki Puh: Puh (gsm): Fax: jouko.kouhi@tryry.fi

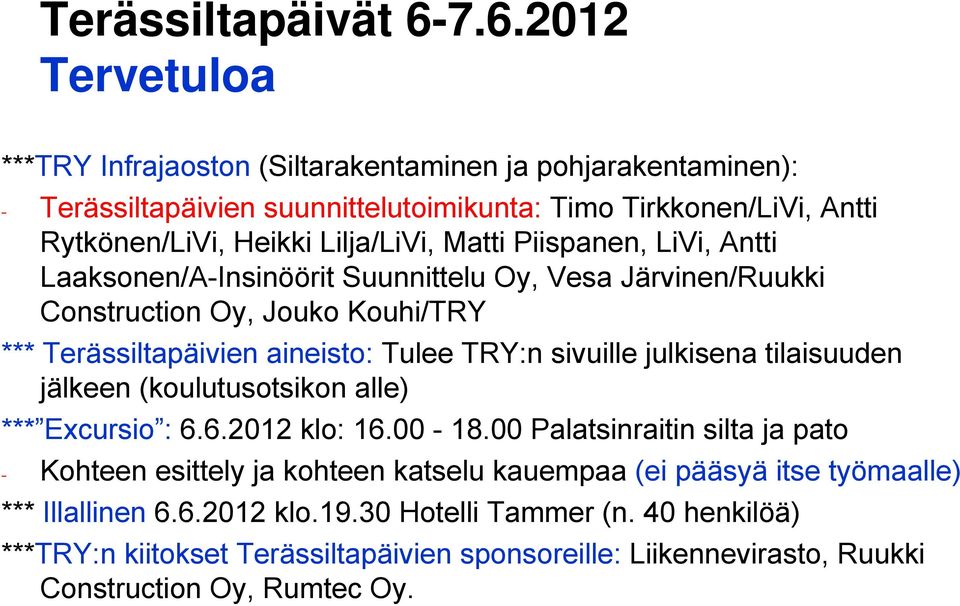

2 Terässiltapäivät Tervetuloa ***TRY Infrajaoston (Siltarakentaminen ja pohjarakentaminen): - Terässiltapäivien suunnittelutoimikunta: Timo Tirkkonen/LiVi, Antti Rytkönen/LiVi, Heikki Lilja/LiVi, Matti Piispanen, LiVi, Antti Laaksonen/A-Insinöörit Suunnittelu Oy, Vesa Järvinen/Ruukki Construction Oy, Jouko Kouhi/TRY *** Terässiltapäivien aineisto: Tulee TRY:n sivuille julkisena tilaisuuden jälkeen (koulutusotsikon alle) *** Excursio : klo: Palatsinraitin silta ja pato - Kohteen esittely ja kohteen katselu kauempaa (ei pääsyä itse työmaalle) *** Illallinen klo Hotelli Tammer (n. 40 henkilöä) ***TRY:n kiitokset Terässiltapäivien sponsoreille: Liikennevirasto, Ruukki Construction Oy, Rumtec Oy.

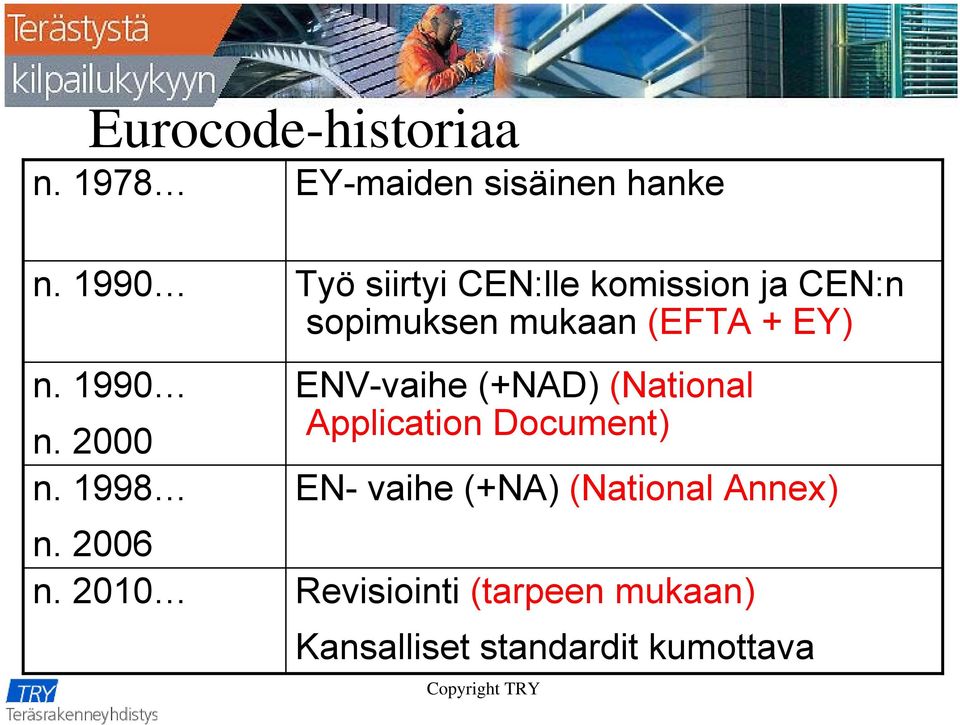

3 Eurocode-historiaa n EY-maiden sisäinen hanke n n n n n n Työ siirtyi CEN:lle komission ja CEN:n sopimuksen mukaan (EFTA + EY) ENV-vaihe (+NAD) (National Application Document) EN- vaihe (+NA) (National Annex) Revisiointi (tarpeen mukaan) Kansalliset standardit kumottava

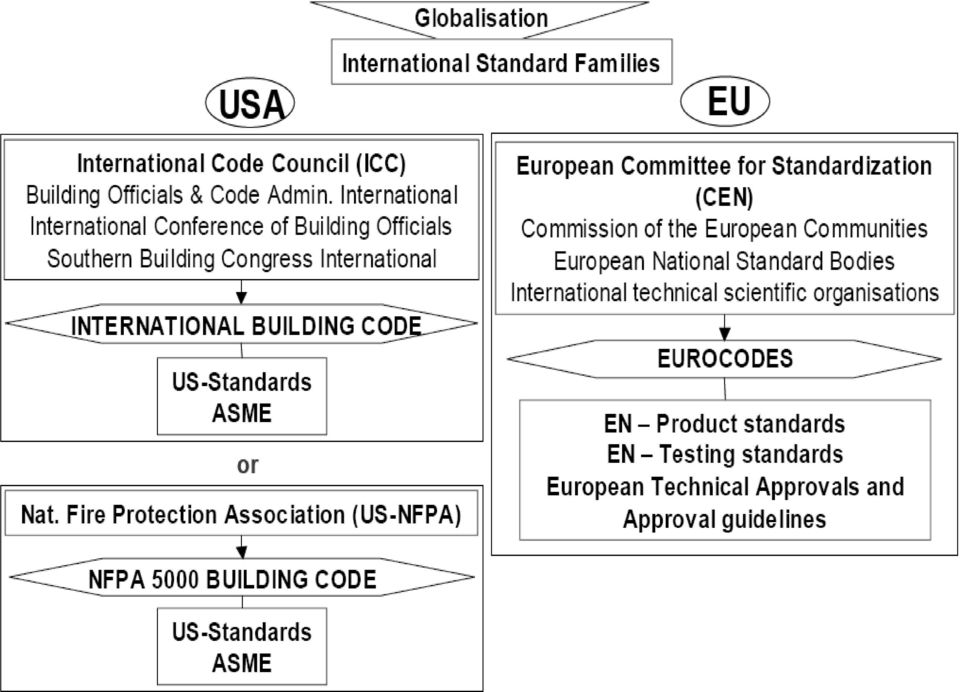

4

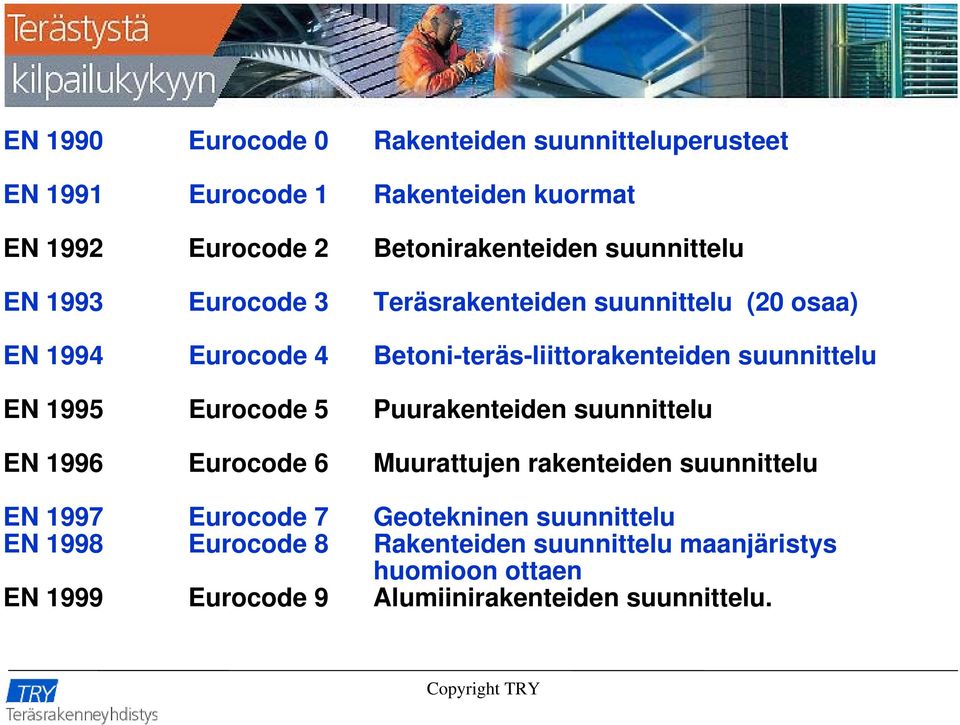

5 EN 1990 Eurocode 0 Rakenteiden suunnitteluperusteet EN 1991 Eurocode 1 Rakenteiden kuormat EN 1992 Eurocode 2 Betonirakenteiden suunnittelu EN 1993 Eurocode 3 Teräsrakenteiden suunnittelu (20 osaa) EN 1994 Eurocode 4 Betoni-teräs-liittorakenteiden suunnittelu EN 1995 Eurocode 5 Puurakenteiden suunnittelu EN 1996 Eurocode 6 Muurattujen rakenteiden suunnittelu EN 1997 Eurocode 7 Geotekninen suunnittelu EN 1998 Eurocode 8 Rakenteiden suunnittelu maanjäristys huomioon ottaen EN 1999 Eurocode 9 Alumiinirakenteiden suunnittelu.

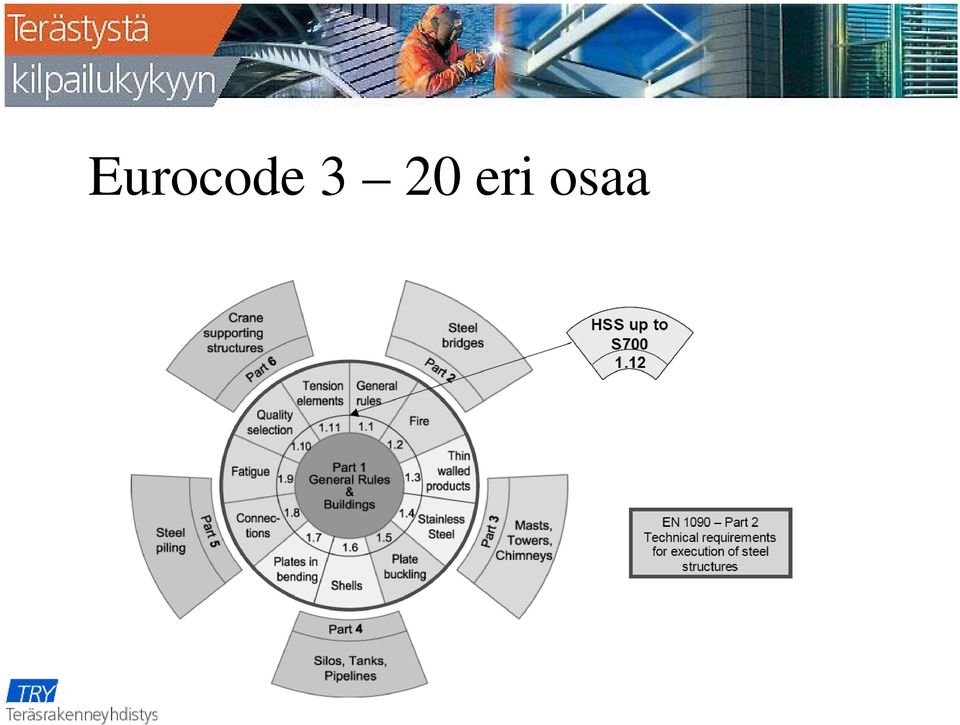

6 Eurocode 3 20 eri osaa

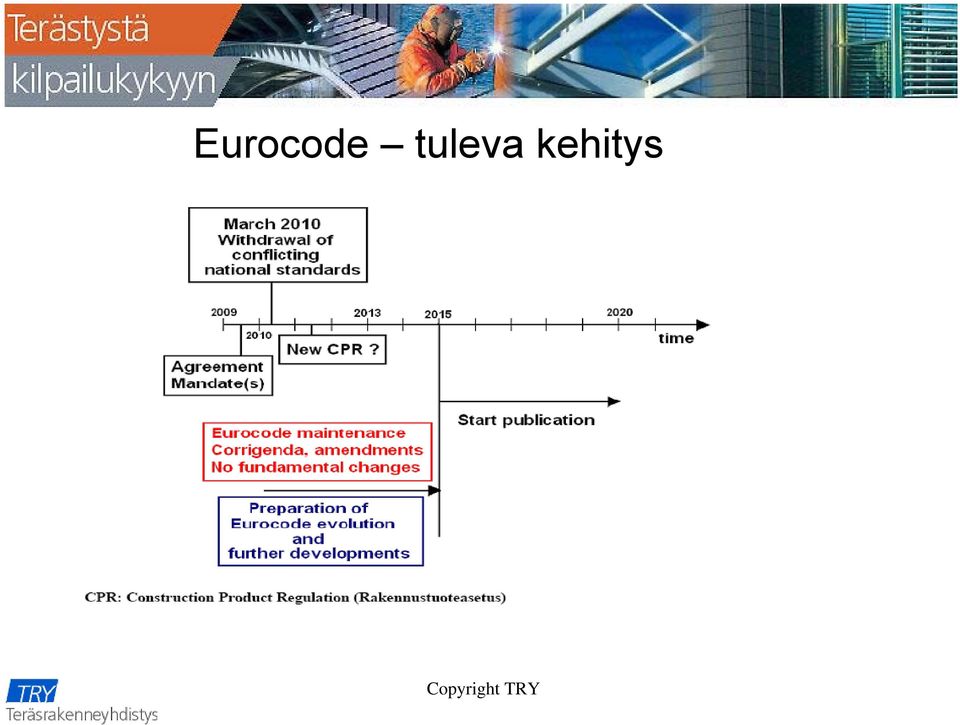

7 Eurocode tuleva kehitys

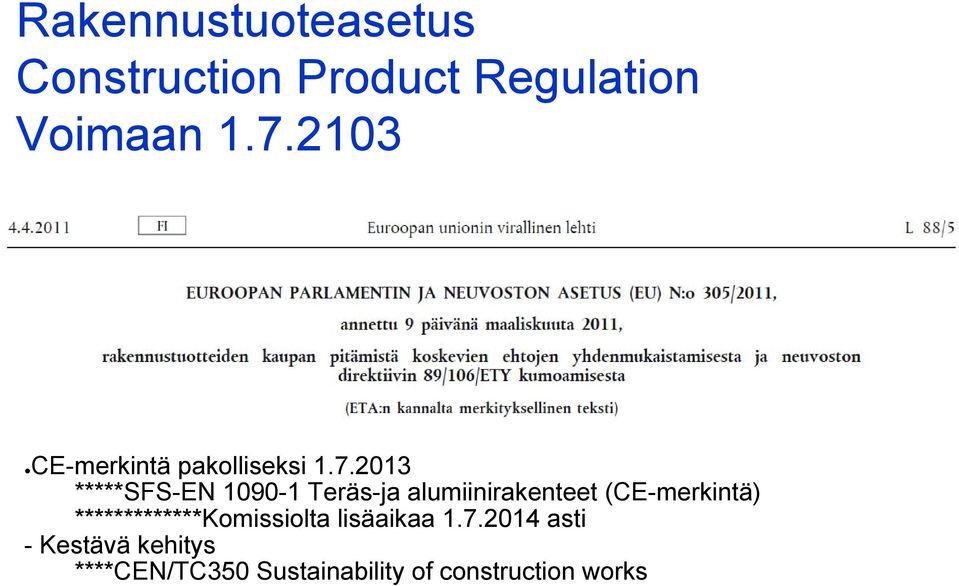

8 Rakennustuoteasetus Construction Product Regulation Voimaan CE-merkintä pakolliseksi *****SFS-EN Teräs-ja alumiinirakenteet (CE-merkintä) *************Komissiolta lisäaikaa asti - Kestävä kehitys ****CEN/TC350 Sustainability of construction works

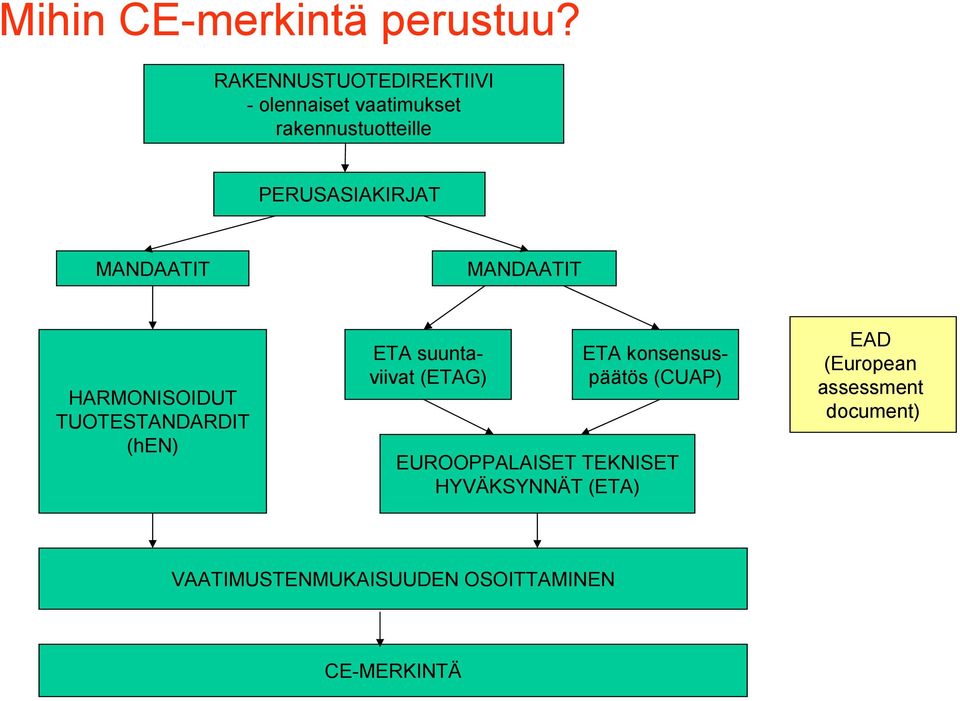

9 Mihin CE-merkintä perustuu? RAKENNUSTUOTEDIREKTIIVI - olennaiset vaatimukset rakennustuotteille PERUSASIAKIRJAT MANDAATIT MANDAATIT HARMONISOIDUT TUOTESTANDARDIT (hen) ETA suuntaviivat (ETAG) ETA konsensuspäätös (CUAP) EUROOPPALAISET TEKNISET HYVÄKSYNNÄT (ETA) EAD (European assessment document) VAATIMUSTENMUKAISUUDEN OSOITTAMINEN CE-MERKINTÄ

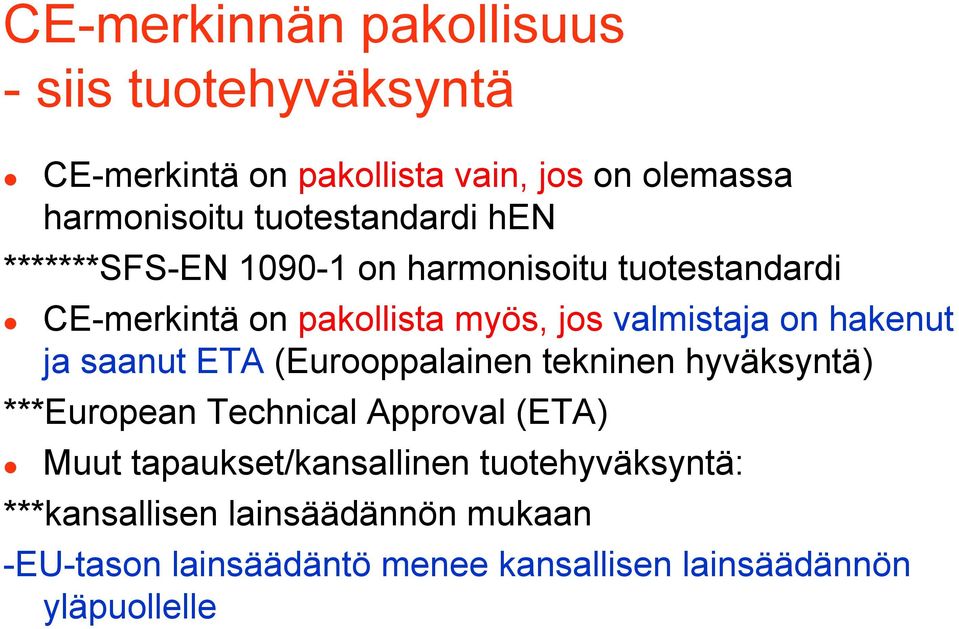

10 CE-merkinnän pakollisuus - siis tuotehyväksyntä CE-merkintä on pakollista vain, jos on olemassa harmonisoitu tuotestandardi hen *******SFS-EN on harmonisoitu tuotestandardi CE-merkintä on pakollista myös, jos valmistaja on hakenut ja saanut ETA (Eurooppalainen tekninen hyväksyntä) ***European Technical Approval (ETA) Muut tapaukset/kansallinen tuotehyväksyntä: ***kansallisen lainsäädännön mukaan -EU-tason lainsäädäntö menee kansallisen lainsäädännön yläpuollelle

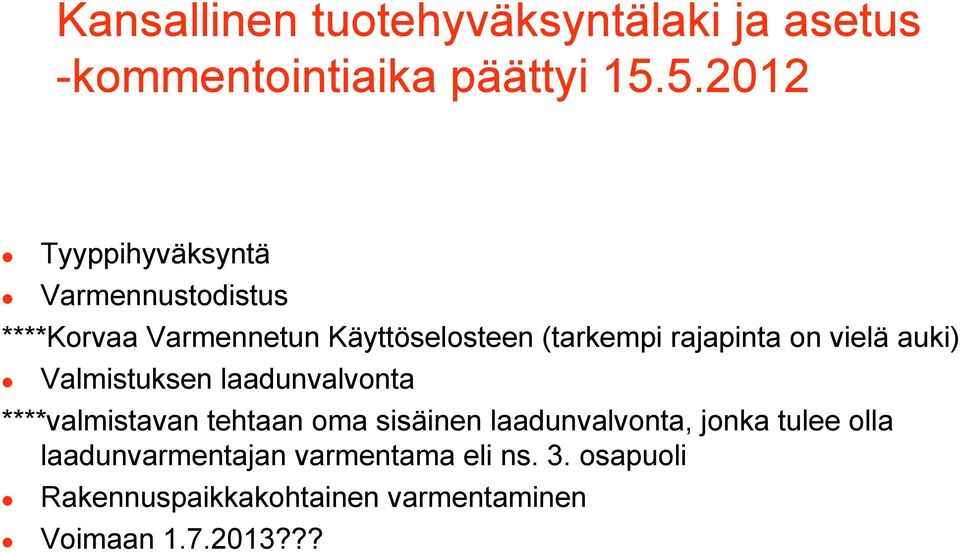

11 Kansallinen tuotehyväksyntälaki ja asetus -kommentointiaika päättyi Tyyppihyväksyntä Varmennustodistus ****Korvaa Varmennetun Käyttöselosteen (tarkempi rajapinta on vielä auki) Valmistuksen laadunvalvonta ****valmistavan tehtaan oma sisäinen laadunvalvonta, jonka tulee olla laadunvarmentajan varmentama eli ns. 3. osapuoli Rakennuspaikkakohtainen varmentaminen Voimaan ???

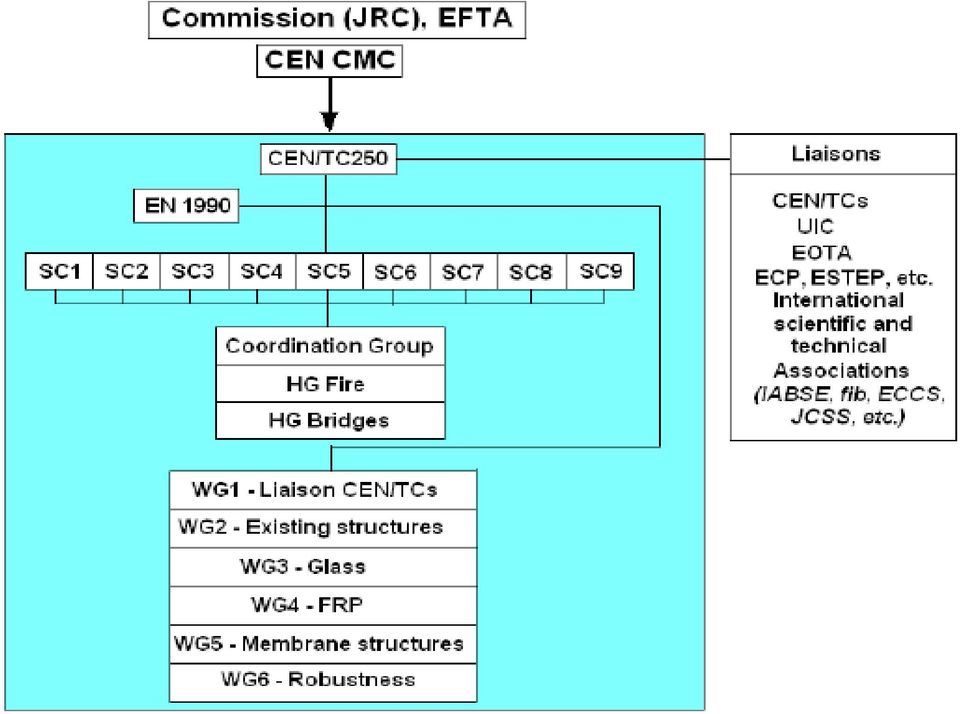

12

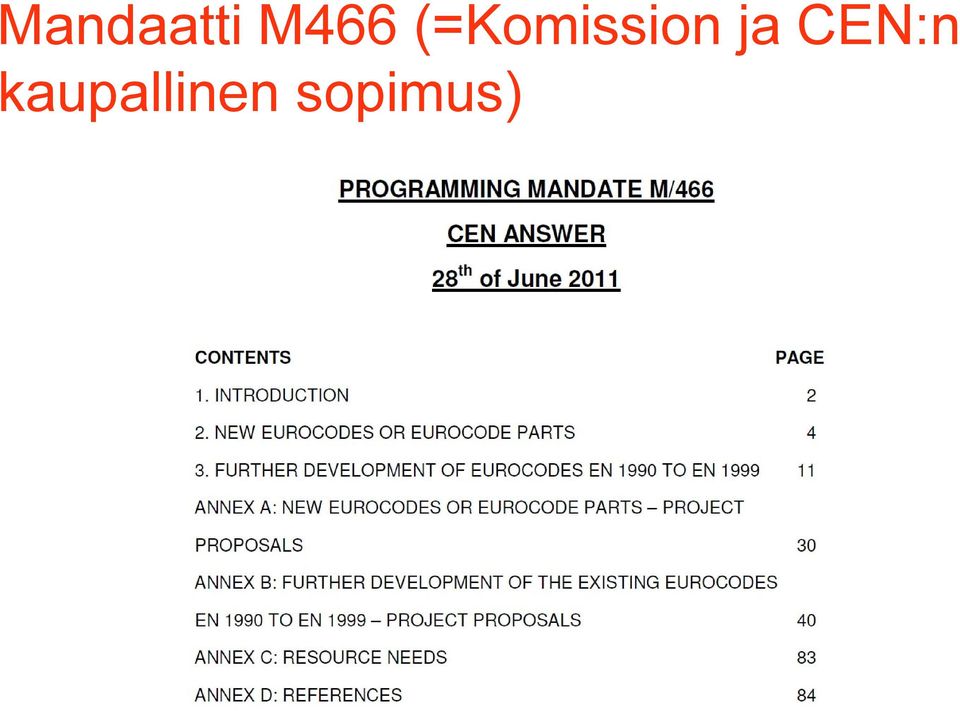

13 Mandaatti M466 (=Komission ja CEN:n kaupallinen sopimus)

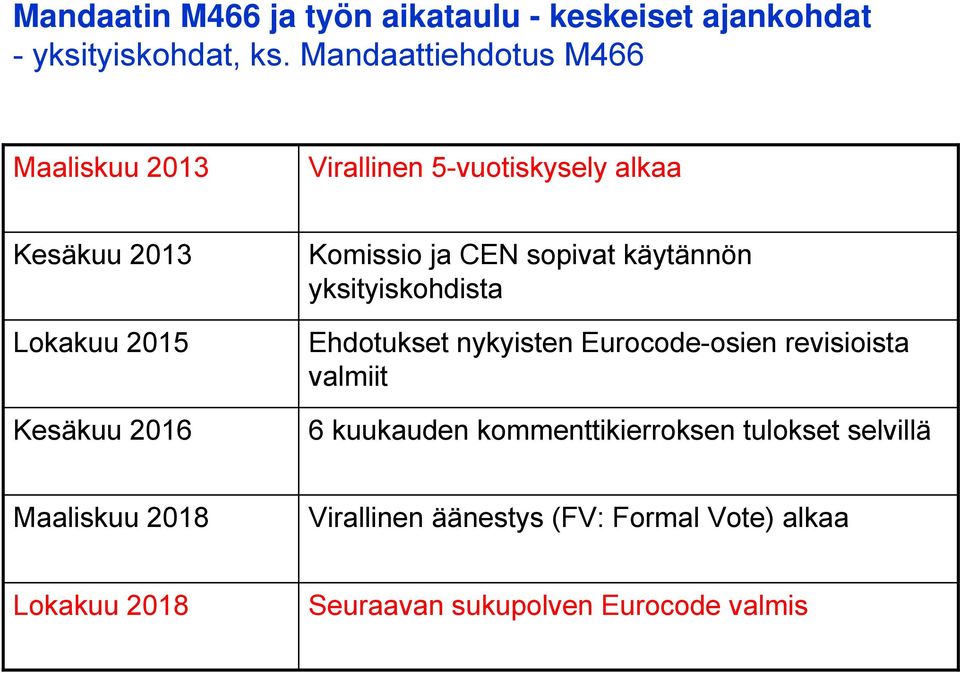

14 Mandaatin M466 ja työn aikataulu - keskeiset ajankohdat - yksityiskohdat, ks. Mandaattiehdotus M466 Maaliskuu 2013 Virallinen 5-vuotiskysely alkaa Kesäkuu 2013 Lokakuu 2015 Kesäkuu 2016 Komissio ja CEN sopivat käytännön yksityiskohdista Ehdotukset nykyisten Eurocode-osien revisioista valmiit 6 kuukauden kommenttikierroksen tulokset selvillä Maaliskuu 2018 Virallinen äänestys (FV: Formal Vote) alkaa Lokakuu 2018 Seuraavan sukupolven Eurocode valmis

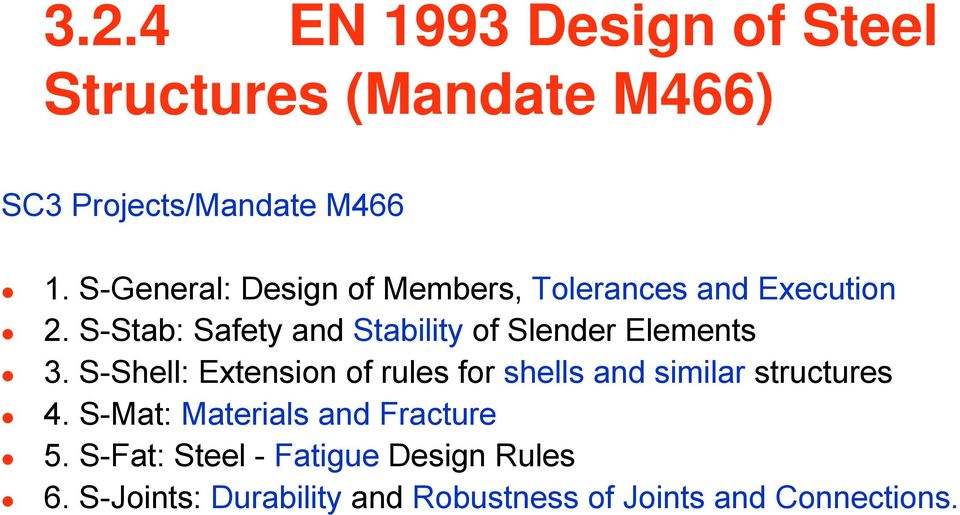

15 3.2.4 EN 1993 Design of Steel Structures (Mandate M466) SC3 Projects/Mandate M S-General: Design of Members, Tolerances and Execution 2. S-Stab: Safety and Stability of Slender Elements 3. S-Shell: Extension of rules for shells and similar structures 4. S-Mat: Materials and Fracture 5. S-Fat: Steel - Fatigue Design Rules 6. S-Joints: Durability and Robustness of Joints and Connections.

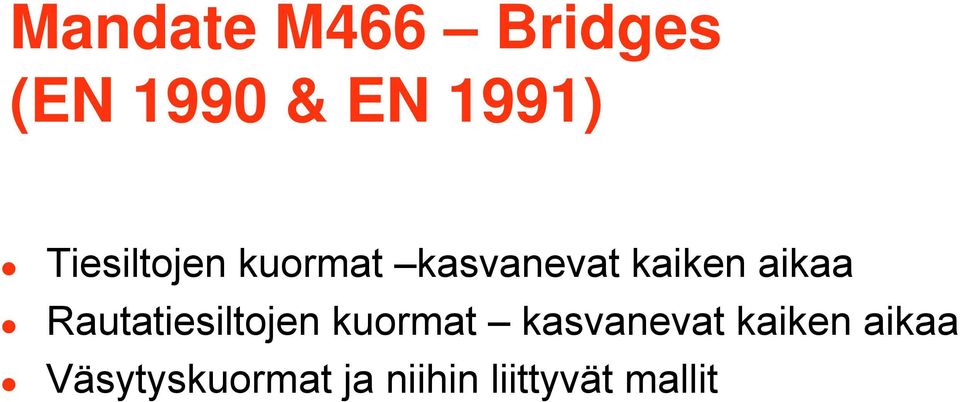

16 Mandate M466 Bridges (EN 1990 & EN 1991) Tiesiltojen kuormat kasvanevat kaiken aikaa Rautatiesiltojen kuormat kasvanevat kaiken aikaa Väsytyskuormat ja niihin liittyvät mallit

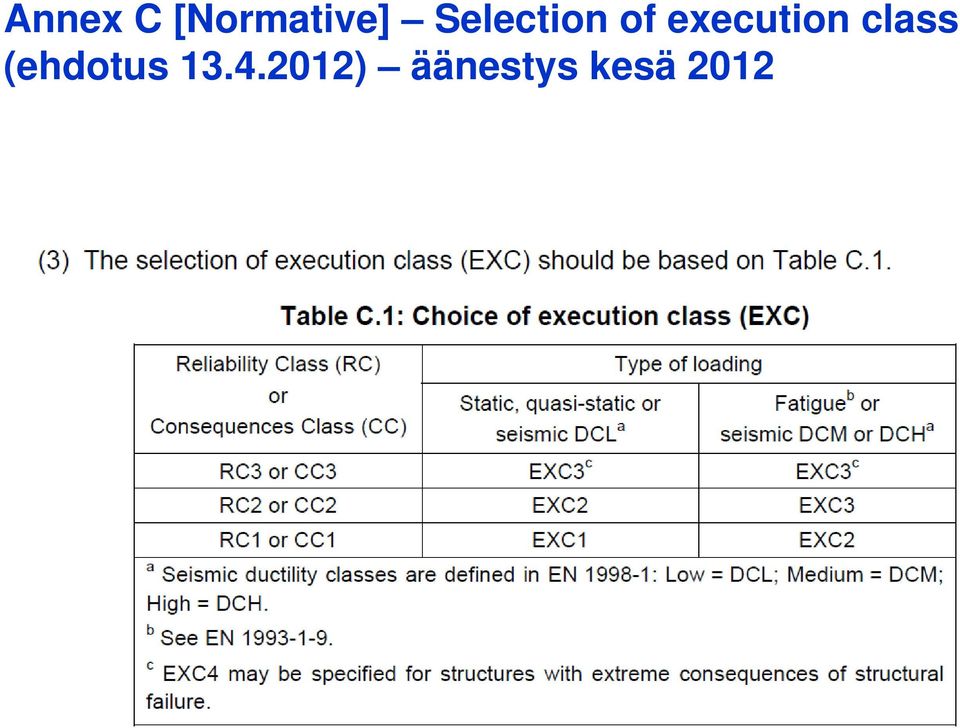

17 Annex C [Normative] Selection of execution class (ehdotus ) äänestys kesä 2012

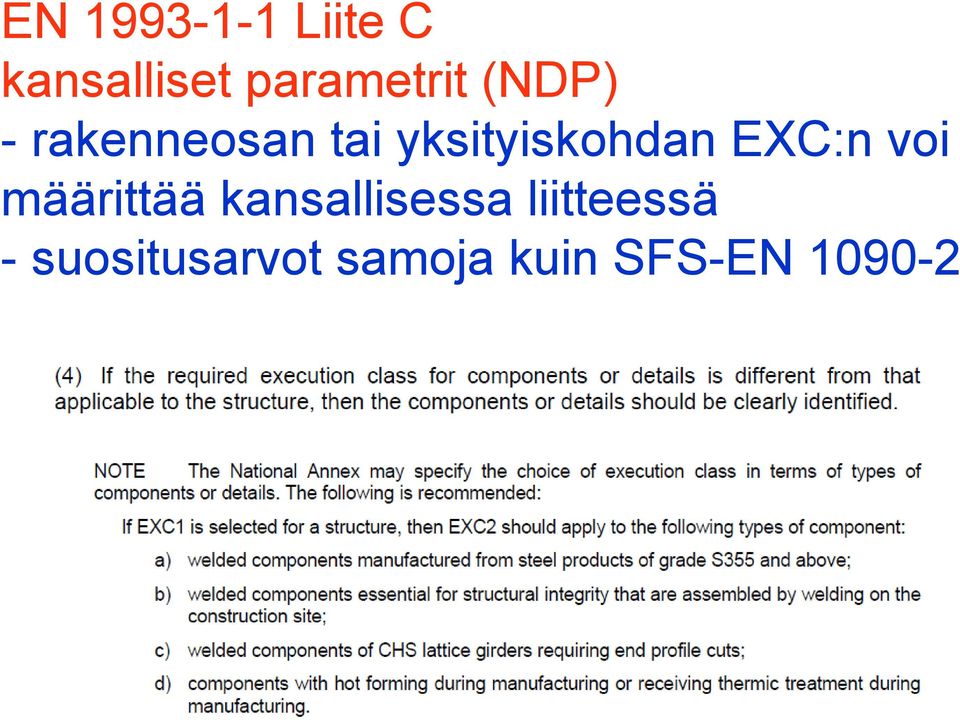

18 EN Liite C kansalliset parametrit (NDP) - rakenneosan tai yksityiskohdan EXC:n voi määrittää kansallisessa liitteessä - suositusarvot samoja kuin SFS-EN

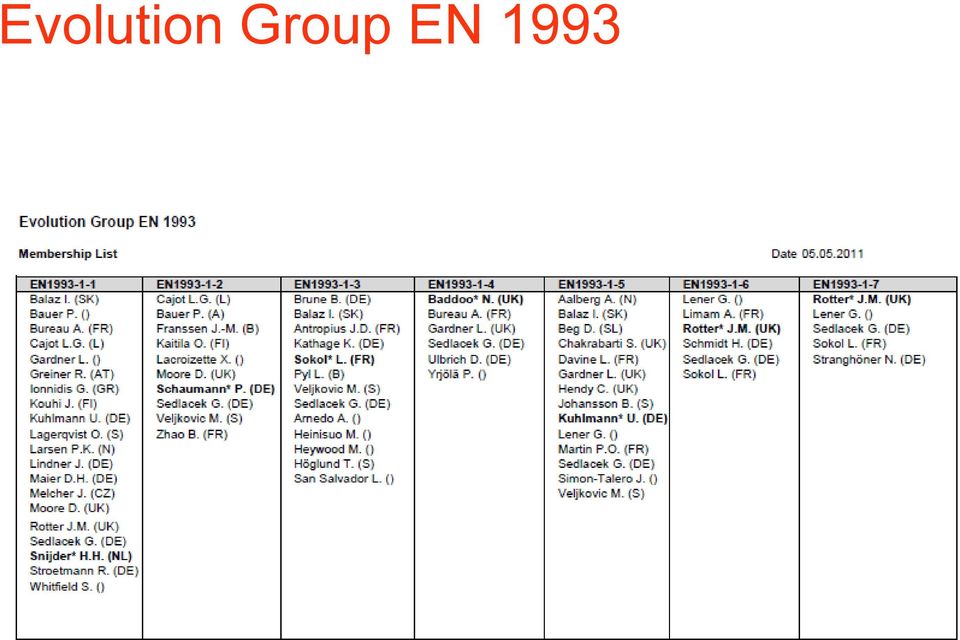

19 Evolution Group EN 1993

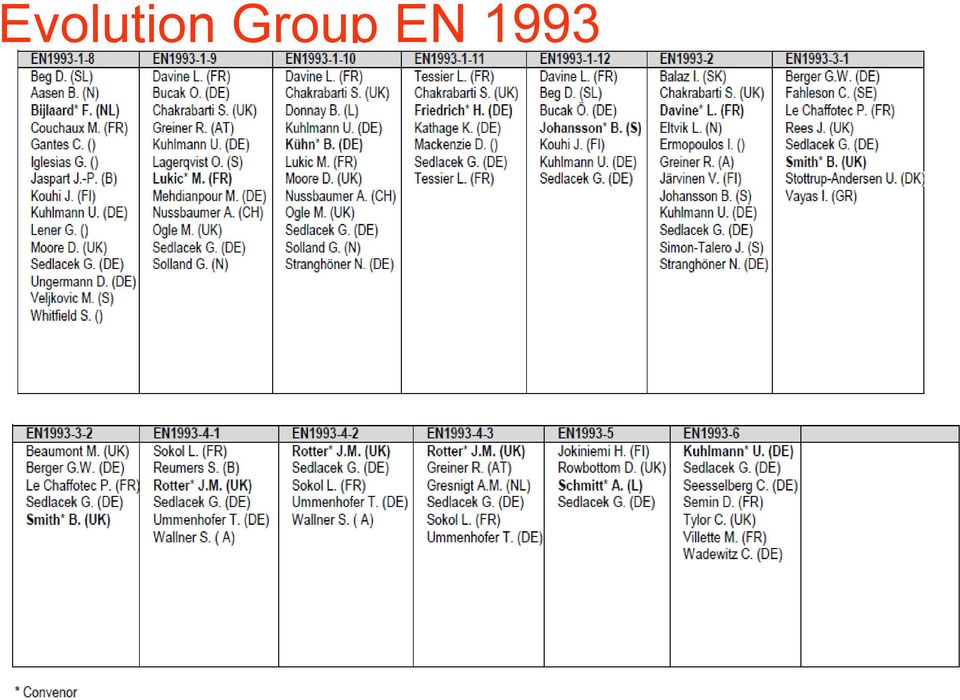

20 Evolution Group EN 1993

21 Items for further developments in EN Evolution Group EG EN Fatigue verification in bridge design - Fatigue loads models (SC1) - Rules for orthotropic decks (revision of the detailing rules from Annex C, coherence with EN and EN1090-2) - New calibration for lambda factors (to take into account more recent traffic data on road and railway bridges) Design of bridge bearings and expansion joints - EN Annexes A and B, respectively about bearings and expansion joints, should be moved to EN 1990 Basis of structural design. - Revision of these annexes will be done in liaison with TC167 and EOTA New materials - High Performance Steel in bridge design (above the actual limit at S460, to be done in agreement with Evolution Group for Part 1-12) Lateral Torsional Buckling - Lack of rules for U-frame bridge design - Conservative rules for the lateral flange buckling of steel bridges

22 HGB connection (Horizontal Group Bridges) Last meeting: Madrid, 29th November 2010 Next meeting: Lausanne, 14th June 2011 Consultation with the National Contacts during the JRC Vienna Workshop in October 2010 to identify research needs. Items have been prioritised: Priority 1 items - Design of integral bridges -Fatigueverification in bridge design - Bridge bearings and expansion joints - Robustness requirements in bridge design - Lateral Torsional Buckling in bridge design - Partial prestressing and crack control requirements in bridge design Priority 2 items - Footbridge vibrations - Impact of climate change on environmental actions - Light rail and tram loading models - Combination rules for rail / light rail and highway traffic loading - Loadings of noise barriers due to passing trains and related fatigue effects - Simplification and improving ease of use at a European level -New materials

23 HGB connection The item existing steel bridges will be included in a new Eurocode. HGB intends to produce a JRC report to better explain (with more details and items) the research needs in bridge design, but not in the formal frame of the CEN mandate.

24 Eurocode - Käyttöönotto Suomessa Sillanrakentaminen alkaen vain Eurocodejärjestelmä + NA - NCCI (Non-contradictory complementary information) YM:n hallinnonala - NA:t alkaen 5 eri pakettia - B-sarja edelleen vaihtoehtona - Uusi B-sarja ??? (asetus + opastavaa tietoa) - NA:t revisioitavana esitystapa muuttuu: asetus + opastavaa tietoa

25 SRMK/A2: Uusittavana - Laskelmien sisältö, yleisellä tasolla - Suunnitelmien sisältö, yleisellä tasolla - Piirustusten sisältö, yleisellä tasolla - Suunnittelijoiden pätevyys SRMK/A1: Uusitaan, aikataulu Työmaantyönjohdon pätevyys Tarkastamista koskevat asiat/työmaa (ei siis B-sarja) Rakennustarkastajan työkalu Mitään lopullisia päätöksiä ei ole tehty! Ei uusia lausuntoja vaan ns. kuulemismenettely.

26 Keskeisiä asioita Eurocode (3) tulevaisuus Suomalaisten Eurocode-aktivistien (= EU-tasolla) nuorennusleikkaus on menossa ja sitä on jatkettava new blood is needed myös Suomesta Uutta verta tarvitaan myös kansallisiin tukiryhmiin (Mirror Groups) Eurocode revisio on jo alkanut ja uusi entistä uljaampi Eurocode pitäisi tulla painosta n onko Suomessa em. Aikaan kouluttajia omasta takaa? Horzontal Group Bridges Finland (HGBF) - Liikennevirasto perusti HGBF:n n. runsas vuosi sitten viisas päätös

27 Sanoi Erkki jo vuonna 2004

28 Teräsrakenteiden eurooppalaiset pelisäännöt suunnittelu ja toteutus (TEP)

29 TEP-Työryhmä Finnmap Consulting Oy WSP Finland Oy Ramboll Finland Oy Magnus Malmberg Oy (Nykyisin Ramboll Finland Oy) A-Insinöörit Suunnittelu Oy Ruukki Construction Oyj Kavament Konepaja Oy TRY Rahoittajat: Rakennustuotteiden Laatu Säätiö, TRY:n jäsenyrityksiä ja Liikennevirasto

30 (Teräsrakenteiden suunnittelun uudet pelisäännöt (TSP), TRY:n raportti vuodelta 1990) Teräsrakenteiden eurooppalaiset pelisäännöt suunnittelu ja toteutus (TEP) Toteutus ( ) 1 Informaatiovirrat 2 Suositeltavat teräkset 3 Runkorakennedetaljit 4 Mallidokumentit Mallilaskelmat, - piirustukset, - luettelot toteutuseritelmä täydellinen toteutuseritelmä kokoonpanoeritelmä laatusuunnitelma työselostus design brief suunnitteluseloste eurooppalaiset tekniset eritelmät arviointimenetelmä (evaluation method) rakennussarja käytettävät tuotteet (constituent products) toteuttajan asiakirjan (EN käsite) 5 SFS-EN 1090 ja ohjeiden B3 käytön selvennykset 6 Tilausvaatimukset 7 Työturvallisuus 8 Jatkuva sortuma - robustness 9 Teräsjulkisivut, kantavien teräsrakenteiden vastaanottotarkastuspöytäkirja 10 FAQ SFS-EN Management (Worshopit)

31 Projektin tavoitteet Projektin yleistavoite on nostaa suomalaisen teräsrakennealan käytännön osaaminen ja yleinen sivistystaso vastaamaan eurooppalaista vaatimustasoa ja laatua (Eurocode-järjestelmä) Oleellinen osa yleistavoitetta on, että hankkeessa mukana olevat yritykset voivat ottaa hankkeen tuloksia käyttöönsä sitä mukaan kuin ne valmistuvat

32 Projektin yleistavoite jaetaan seuraaviin yksityiskohtaisempiin osatavoitteisiin: 1. Teräsrakenteiden suunnitteluun ja toteutukseen liittyvän aineiston saattaminen vastaamaan eurooppalaisia (Eurocodejärjestelmä) ja muita nykyajan vaatimuksia 2. Erilaisten käytännön apuvälineiden tuottaminen etupäässä erilaisten malliasiakirjojen ja vastaavien ohjeiden muodossa 3. Teräsrakennekonepajojen valmiuksien ja laatutason saattaminen vastaamaan CEmerkinnän edellytyksiä ja vaatimuksia. Projektin tulokset ovat luonteeltaan julkisia.

33 WP 1 Teräsrakentamisen informaatiovirrat Tavoitteena on laatia mallit (myös sopimusmalleja) ja ohjeistus seuraaviin asiakokonaisuuksiin: 1. Kuvaus suunnitteluprosessin tyypillisestä etenemisestä (kokonaiskuva informaatiovirrasta ja tietomallista) 2. Kuvaus suunnitteludokumenteista, niiden käyttötarkoituksesta ja tarkkuudesta projektin eri vaiheissa 3. Tietomallinnuksen käyttö eri vaiheissa (suunnittelu, hankinta, valmistus ja asennus) 4. Tietomallin luovutus ja siirto eri osapuolten välillä yhteiset pelisäännöt (mukaan lukien kuka omistaa mallin ja miten sitä siirrellään osapuolien välillä, miten esim. 3. osapuoli saa käyttää mallia)

34 WP 2 Suositeltavat tuotteet ja tuotejärjestelmät, suositeltavat teräslajit sekä suositeltavat tarvikkeet - tuotehyväksyntämenettelyt Tavoitteena on laatia käytännön tavanomaiset tarpeet laajasti kattavat suositukset, jotka kattavat seuraavat asiakokonaisuudet: - suositeltavat tuotteet ja tuotejärjestelmät *tämä pitää sisällään tyypilliset tuotteet, kuten pilarit, palkit, ristikot, siteet ja niiden taloudelliseen valintaan liittyvät näkökohdat, suositukset mittavalikoimasta - suositeltavat teräslajit *tämä pitää sisällään suositeltavat teräslajit (teräslajiin S700 asti) erilaisiin käyttötarkoituksiin ja teräslajien taloudelliseen valintaan liittyvät näkökohdat *myös erilaiset profiilit; avoprofiilit, putket, tangot, latat, yms. sekä niiden hankintaa liittyvä asiat (tehdastoimitus, toimitus tukkukaupan varastosta) - suositeltavat tarvikkeet *tämä pitää sisällään tyypilliset tarvikkeet, kuten kiinnittimet, maalit, pinnoitteet, palosuojaus, hitsauslisäaineet ja niiden taloudelliseen valintaan liittyvät näkökohdat - tuotehyväksyntämenettelyt sekä kelpoisuuden osoittaminen *lyhyen kuvauksen tuotehyväksyntämenettelyistä (tuotteet, tuotejärjestelmät, teräslajit, tarvikkeet) ja suositeltavat menettelyt *selvennetään vaatimuksenmukaisuuden ja kelpoisuuden osoittamiseen liittyviä eroja

35 WP 3 Suositeltavat runkorakennedetaljit Tavoitteena on ajanmukaistaa suositeltavat runkorakennedetaljit sekä määrittää ja ohjeistaa detaljien suunnittelua ja toteutusta vastaamaan eurooppalaisia standardeja SFS-EN 1993 ja SFS-EN jaottelu (alustava arvio n. 30 kpl): -- pilarin pohja (perustusruuviliitos) 2kpl -- pilarin jatkos, palkin jatkos 4kpl -- palkki-pilariliitokset 6 kpl -- palkki-palkkiliitokset 4 kpl -- ratapalkkiliitokset 2 kpl -- ristikkoliitokset 3 kpl -- sideliitokset 3 kpl -- kantavien ohutlevyrakenteiden liitokset 3 kpl -- WQ-palkit 2 kpl -- tavanomaisten liittopilarien ja palkkien (teräspalkki, liittopalkki) tyypilliset liitokset,??? kpl

36 TEP WP3 - Rakennedetaljit

37 WP 4 Teräsrakentamiseen liittyvät mallidokumentit ja niiden sisältö sekä vastuut Tavoitteena on laatia tarvittavat mallipiirustukset, tarvittavat malliasiakirjat, tarvittavat malliluettelot ja mallilaskelmat ottaen huomioon eurooppalaiset standardit (SFS-EN 1993, SFS-EN ja SFS-EN ) sekä tekeillä oleva YM:n määräys B1 Kantavat rakenteet ja YM:n ohje B3 Teräsrakenteet. Tavoitteena on edelleen laatia kattavat malliasiakirjapohjat, joita projektikohtaisesti tarpeen mukaan muokkaamalla saadaan hyvät asiakirjat käytännön projekteihin. Mallipiirustukset laaditaan pienestä projektista, josta ajatus kuitenkin käy hyvin selville. Asiakirjapohjat tehdään mahdollisimman laajoina. 4.1 Piirustukset: 4.2 Luettelot: 4.3 Asiakirjat: Toteutuseritelmä (standardin SFS-EN käyttämä termi), asennussuunnitelma, laatusuunnitelma, valmistussuunnitelma, pintakäsittelyohje, käyttö- ja huolto-ohje sekä projektieritelmä (standardin SFS-EN 1993 käyttämä termi). 4.4 Mallipiirustukset: 4.5 Mallilaskelmat Feed back ohjelmistotaloille.

38 WP 5 Käytännön lisäohjeet ja selvennykset standardeihin Tavoitteen on päivittää seuraavat TRY:n Normikortit: Normikortti 18/2005 Hitsausliitosten laadunvarmistus ohjeiden B7 mukaan päivitetään SFS EN mukaiseksi Normikortti 9/1998 Ruuviliitosten tyypit ja käyttöalueet, ruuvien esijännittäminen päivitetään SFS EN mukaiseksi Tavoitteena on laatia seuraavat uudet TRY:n ohjeet (Normikortit): CE-merkin käyttö teräsrakenteissa tulkinnat ja muut ohjeet uudet käsitteet, lisämäärittelyt B3 Teräsrakenteet - Ohjeet käyttö, sisältö, tarkoitus, tulkinnat ECCS/TC9 Steel and fabrication

39 WP 5 Käytännön lisäohjeet ja selvennykset standardihin Standardin SFS-EN-1090 keskeisten käsitteiden selventäminen ja tarkentaminen Laaditaan tarkemmat kuvaukset keskeisimmistä käsitteistä ja siitämitäne ihan oikeasti tarkoittavat sekä kuka niitä laatii, kuka vastaa niiden sisällöstä. Näitä dokumentteja ovat ainakin seuraavat: Toteutuseritelmä, täydellinen toteutuseritelmä, kokoonpanoeritelmä laatusuunnitelma (Projektieritelmä) (työselostus) design brief suunnitteluseloste eurooppalaiset tekniset eritelmät arviointimenetelmä (evaluation method) rakenteelliset kokoonpanot, rakennussarja käytettävät tuotteet (constituent products) Huom. Nämä määrittelyt laaditaan kiinteässä yhteistyössä WP4.3:n kanssa. Osallistuminen: ECCS/TC9 Steel and fabrication

40 WP6 Miten teräsrakenteita tilataan ja mitä tietoja tilauksessa esitetään - Teräsrakenteiden tilausvaatimukset Tavoitteena on laatia lyhyet, tiivistetyt yksikäsitteiset ohjeet tarjouspyyntöasiakirjojen sisällöstä ja laajuudesta. Tavoitteena on yhdenmukaistaa tarjouspyyntöasiakirjoihin liittyviä käytäntöjä. Tausta: Lukuisia kysymyksiä miten teräsrakenteita tilataan? Alihankintaketjut ei aina toimi, tieto häviää matkan varrella. *Piirustukset *Muut dokumentit *Tarjouspyyntömallit

41 WP7 Työturvallisuus teräsrakenteiden toteutuksessa Tavoitteena on laatia tarpeellinen yksityiskohtainen käytännön ohjeisto teräsrakenteiden toteutuksen (mm. erilaisia piirustuksia) kannalta katsoen ottaen huomioon uusi työturvallisuuslaki ja asetus. Lähtökohta: SKOL:n ohjeiston kehittäminen/teräsrakentaminen Myös konedirektiivin vaatimukset Turvallisuuskoordinaattori merkitys teräsrakentamisessa

42 WP 8 Jatkuvan sortuman välttäminen teräsrakenteissa sekä robustness vaurionsietokyky Laaditaan mallisuunnitelmat (mitoitusperiaatteet, esimerkkilaskelmat ja periaatedetaljit) seuraavasti: Jatkuvan sortuman huomiointi ottaen huomioon standardissa SFS-EN ja sen kansallisessa liitteessä esitetyt vaatimukset eri seuraamusluokissa CC1 (low) CC2a (medium, lower) CC2b (medium, higher) CC3 (high) 1. Yleistä, 2. Mitoitustilanteet, 3. Kuormitukset, 4. Mallilaskelmat, 5. Periaatedetaljit (linkki WP3)

43 WP9 Teräsjulkisivujen mittatoleranssit ja laatuvaatimukset ja kantavien teräsrakenteiden mittatoleranssit 1. Teräsrunkorakenteiden ja metallijulkisivujen mittatoleranssit - Tassu-projektin dokumentti tarkistetaan ja siitä jätetään pois runkorakenteiden toleransseja koskevat pren kuvat ja taulukot 2. Teräsrunkoisten julkisivuelementtien laatuvaatimukset Tassu-projektin dokumentti tarkistetaan ja lähetetään TEP:hen osallistuville kommenteille 3. Kantavien teräsrakenteiden vastaanottotarkastuspöytäkirja

44 WP10 FAQ-lista (Frequently Asked Questions) ja siihen liittyvät vastaukset standardeihin SFS-EN ja SFS-EN liittyen Ei kuulu säätiön rahoittamaan projektiin Osatehtävän tavoitteet ovat: 1) Laaditaan FAQ-lista (Frequently Asked Questions) ja siihen liittyvät vastaukset standardeihin SFS-EN ja SFS-EN liittyen 2) FAQ-lista laaditaan sen mukaan kuin erilaisia kysymyksiä tulee Kokemuksen mukaan erilaisia kysymyksiä tulee kaiken aikaa erityisesti sähköpostin kautta ja kursseilla Kokemuksen mukaan kysymysten määrä kasvaa, kun standardit on julkaistu suomeksi ja niiden käyttö lisääntyy. Kysymysten määrä tullee kasvamaan, kun YM ilmoittaa aikataulun ja siirtymäajan uudelle B-sarjalle. 3) FAQ-listaa ylläpidetään ja laajennetaan projektin koko keston ( ) ajan 4) FAQ-listan julkaiseminen TRY:n kotisivuilla noin 3-4 kertaa vuodessa tilanteen mukaan, tarvittaessa useamminkin.

45 WP11 TEP:n workshopit, tiedotus, hallinto, sihteerin tehtävät, kotisivut, tekninen koordinointi, jne. (Management) Ohjausryhmä: WP:den vetäjät, RTL,TRY Tekninen koordinointi: TRY konsultoi ja avustaa eri WP:tä, TRY:n tehtävä on pitää huolta eri WP:den teknisestä laadusta ja yhteensovittamisesta 2-3 Workshopia

46 TEP-dokumentteja kommentoitavaksi vuonna 2012 (viimeistään kesällä 2012) Teräsrakenteiden toteutuseritelmämalli (ja ohje) Teräsrungon asennussuunnitelmamalli (ja ohje) Teräsrakenteiden mallipiirustuksia Määräluettelo teräsrakenteiden tarjouskyselyä/hankintaa varten Teräsrunkorakenteiden ja metallijulkisivujen mittatoleranssit Kantavien teräsrakenteiden vastaanottotarkastuspöytäkirja Suositeltavat liitostyypit (lisäohjeineen) Lisämäärittelyt, tarkennukset ja lyhyet konkreettiset kuvaukset keskeisimmistä uusista käsitteistä ( teräsrakenteiden toteutusta ja CE-merkintää koskien)

47 Eurocode on iloinen asia
