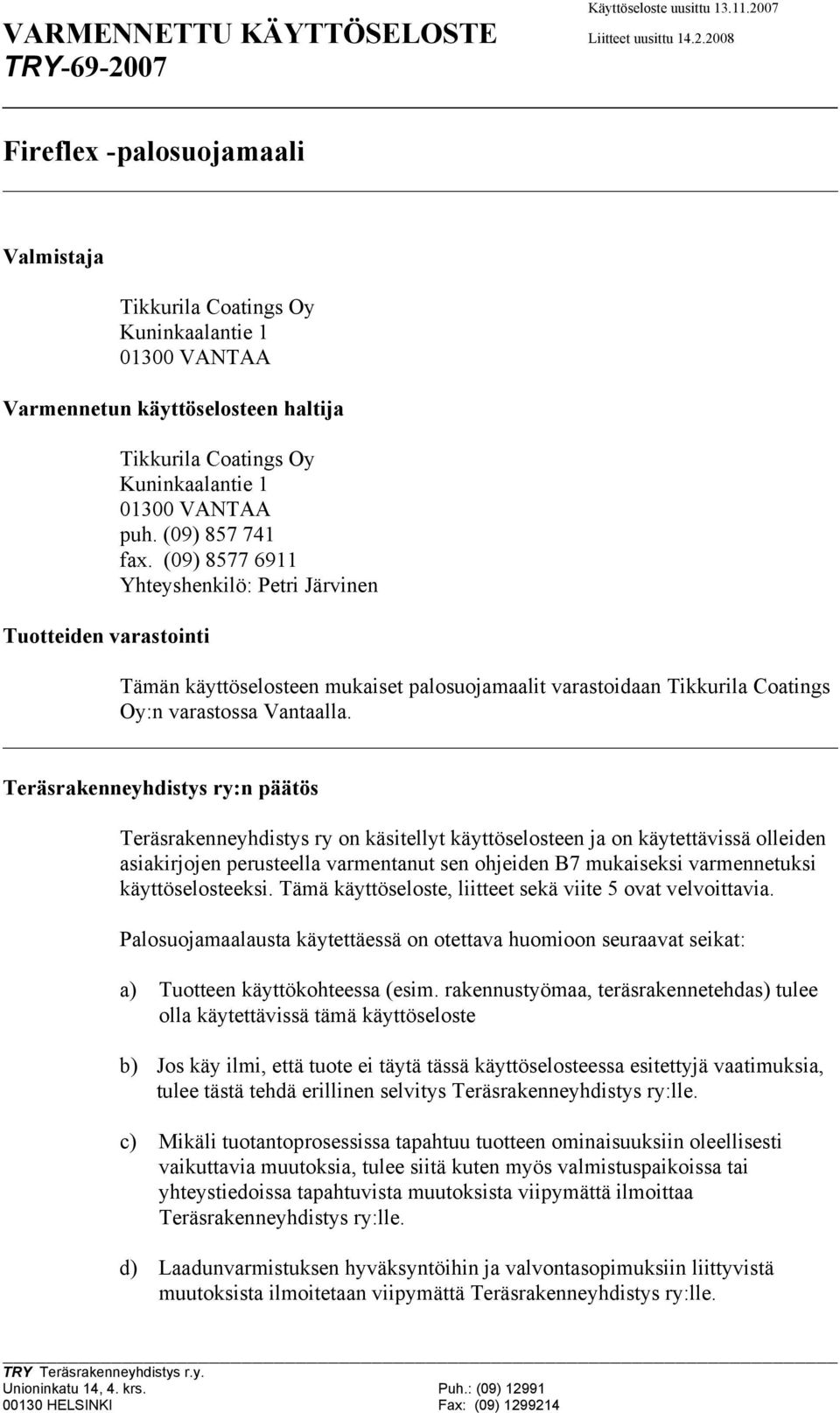

1 Käyttöseloste uusittu VARMENNETTU KÄYTTÖSELOSTE Liitteet uusittu TRY Fireflex -palosuojamaali Valmistaja Tikkurila Coatings Oy Kuninkaalantie VANTAA Varmennetun käyttöselosteen haltija Tuotteiden varastointi Tikkurila Coatings Oy Kuninkaalantie VANTAA puh. (09) fax. (09) Yhteyshenkilö: Petri Järvinen Tämän käyttöselosteen mukaiset palosuojamaalit varastoidaan Tikkurila Coatings Oy:n varastossa Vantaalla. Teräsrakenneyhdistys ry:n päätös Teräsrakenneyhdistys ry on käsitellyt käyttöselosteen ja on käytettävissä olleiden asiakirjojen perusteella varmentanut sen ohjeiden B7 mukaiseksi varmennetuksi käyttöselosteeksi. Tämä käyttöseloste, liitteet sekä viite 5 ovat velvoittavia. Palosuojamaalausta käytettäessä on otettava huomioon seuraavat seikat: a) Tuotteen käyttökohteessa (esim. rakennustyömaa, teräsrakennetehdas) tulee olla käytettävissä tämä käyttöseloste b) Jos käy ilmi, että tuote ei täytä tässä käyttöselosteessa esitettyjä vaatimuksia, tulee tästä tehdä erillinen selvitys Teräsrakenneyhdistys ry:lle. c) Mikäli tuotantoprosessissa tapahtuu tuotteen ominaisuuksiin oleellisesti vaikuttavia muutoksia, tulee siitä kuten myös valmistuspaikoissa tai yhteystiedoissa tapahtuvista muutoksista viipymättä ilmoittaa Teräsrakenneyhdistys ry:lle. d) Laadunvarmistuksen hyväksyntöihin ja valvontasopimuksiin liittyvistä muutoksista ilmoitetaan viipymättä Teräsrakenneyhdistys ry:lle. TRY Teräsrakenneyhdistys r.y. Unioninkatu 14, 4. krs. Puh.: (09) HELSINKI Fax: (09)

2

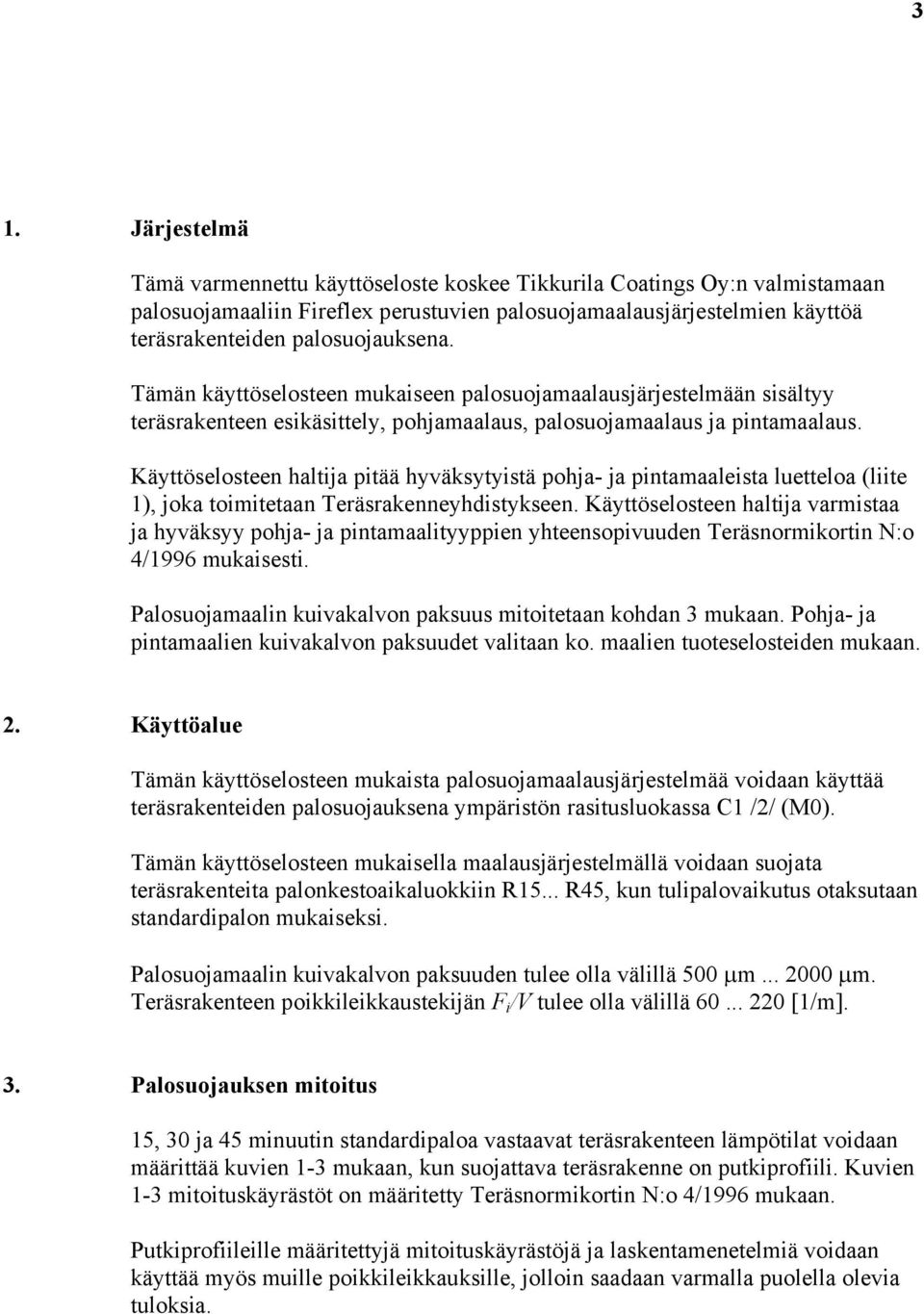

3 3 1. Järjestelmä Tämä varmennettu käyttöseloste koskee Tikkurila Coatings Oy:n valmistamaan palosuojamaaliin Fireflex perustuvien palosuojamaalausjärjestelmien käyttöä teräsrakenteiden palosuojauksena. Tämän käyttöselosteen mukaiseen palosuojamaalausjärjestelmään sisältyy teräsrakenteen esikäsittely, pohjamaalaus, palosuojamaalaus ja pintamaalaus. Käyttöselosteen haltija pitää hyväksytyistä pohja- ja pintamaaleista luetteloa (liite 1), joka toimitetaan Teräsrakenneyhdistykseen. Käyttöselosteen haltija varmistaa ja hyväksyy pohja- ja pintamaalityyppien yhteensopivuuden Teräsnormikortin N:o 4/1996 mukaisesti. Palosuojamaalin kuivakalvon paksuus mitoitetaan kohdan 3 mukaan. Pohja- ja pintamaalien kuivakalvon paksuudet valitaan ko. maalien tuoteselosteiden mukaan. 2. Käyttöalue Tämän käyttöselosteen mukaista palosuojamaalausjärjestelmää voidaan käyttää teräsrakenteiden palosuojauksena ympäristön rasitusluokassa C1 /2/ (M0). Tämän käyttöselosteen mukaisella maalausjärjestelmällä voidaan suojata teräsrakenteita palonkestoaikaluokkiin R15... R45, kun tulipalovaikutus otaksutaan standardipalon mukaiseksi. Palosuojamaalin kuivakalvon paksuuden tulee olla välillä 500 μm μm. Teräsrakenteen poikkileikkaustekijän F i /V tulee olla välillä [1/m]. 3. Palosuojauksen mitoitus 15, 30 ja 45 minuutin standardipaloa vastaavat teräsrakenteen lämpötilat voidaan määrittää kuvien 1-3 mukaan, kun suojattava teräsrakenne on putkiprofiili. Kuvien 1-3 mitoituskäyrästöt on määritetty Teräsnormikortin N:o 4/1996 mukaan. Putkiprofiileille määritettyjä mitoituskäyrästöjä ja laskentamenetelmiä voidaan käyttää myös muille poikkileikkauksille, jolloin saadaan varmalla puolella olevia tuloksia.

4 4 Kuva 1. Fireflex-palosuojamaalin mitoituskäyrät 15 min standardipalolle, kun kuivakalvon paksuus on μm ja rakenne on putkiprofiili. Kuva 2. Fireflex-palosuojamaalin mitoituskäyrät 30 min standardipalolle, kun kuivakalvon paksuus on μm ja rakenne on putkiprofiili.

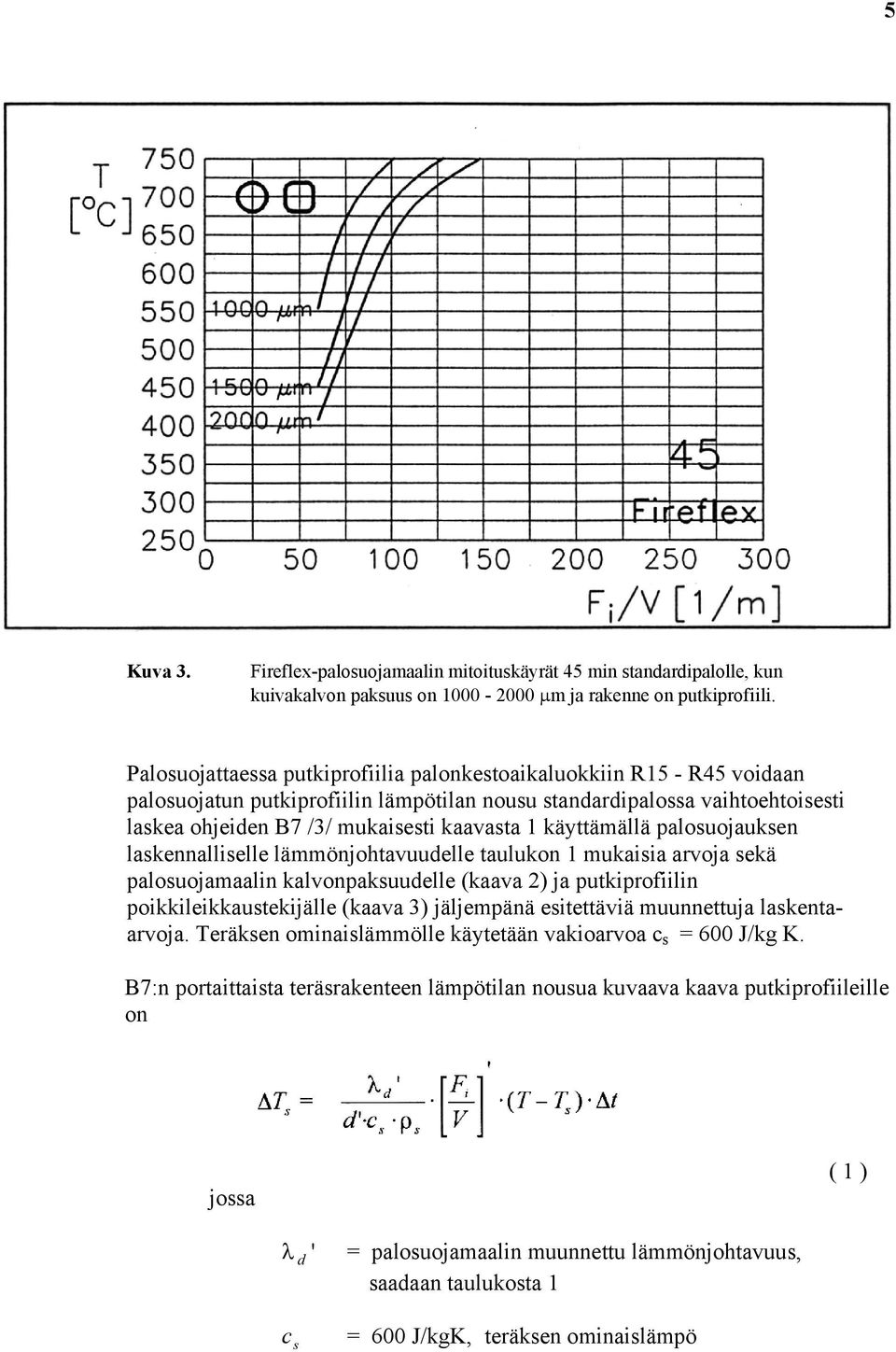

5 5 Kuva 3. Fireflex-palosuojamaalin mitoituskäyrät 45 min standardipalolle, kun kuivakalvon paksuus on μm ja rakenne on putkiprofiili. Palosuojattaessa putkiprofiilia palonkestoaikaluokkiin R15 - R45 voidaan palosuojatun putkiprofiilin lämpötilan nousu standardipalossa vaihtoehtoisesti laskea ohjeiden B7 /3/ mukaisesti kaavasta 1 käyttämällä palosuojauksen laskennalliselle lämmönjohtavuudelle taulukon 1 mukaisia arvoja sekä palosuojamaalin kalvonpaksuudelle (kaava 2) ja putkiprofiilin poikkileikkaustekijälle (kaava 3) jäljempänä esitettäviä muunnettuja laskentaarvoja. Teräksen ominaislämmölle käytetään vakioarvoa c s = 600 J/kg K. B7:n portaittaista teräsrakenteen lämpötilan nousua kuvaava kaava putkiprofiileille on jossa ( 1 ) λ d ' c s = palosuojamaalin muunnettu lämmönjohtavuus, saadaan taulukosta 1 = 600 J/kgK, teräksen ominaislämpö

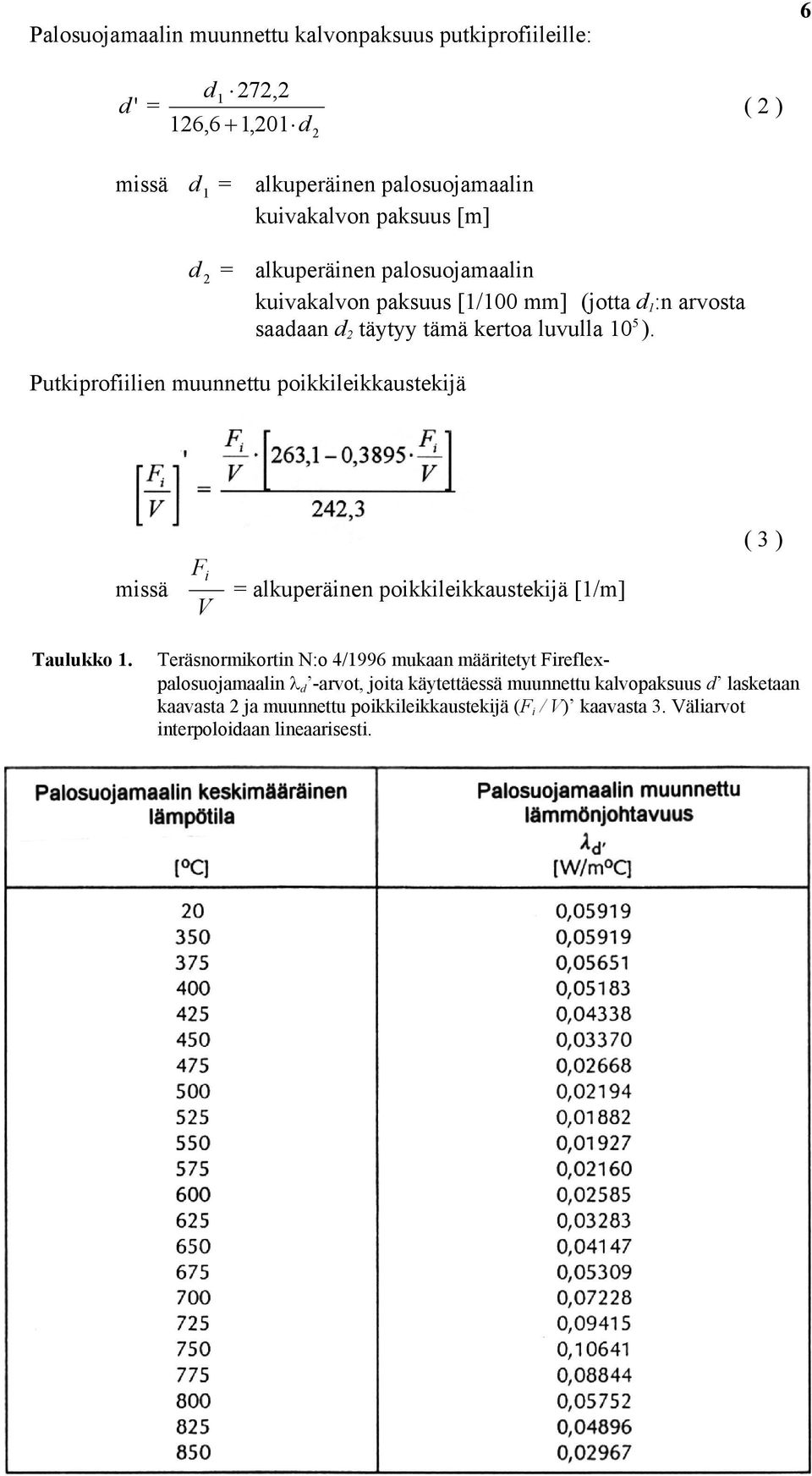

6 Palosuojamaalin muunnettu kalvonpaksuus putkiprofiileille: 6 d ' = d 1 272, 2 126, 6 + 1, 201 d 2 ( 2 ) missä d 1 = alkuperäinen palosuojamaalin kuivakalvon paksuus [m] d 2 = alkuperäinen palosuojamaalin kuivakalvon paksuus [1/100 mm] (jotta d 1 :n arvosta saadaan d 2 täytyy tämä kertoa luvulla 10 5 ). Putkiprofiilien muunnettu poikkileikkaustekijä ( 3 ) missä F V i = alkuperäinen poikkileikkaustekijä [1/m] Taulukko 1. Teräsnormikortin N:o 4/1996 mukaan määritetyt Fireflexpalosuojamaalin λ d -arvot, joita käytettäessä muunnettu kalvopaksuus d lasketaan kaavasta 2 ja muunnettu poikkileikkaustekijä (F i / V) kaavasta 3. Väliarvot interpoloidaan lineaarisesti.

7 7 Palosuojamaalin keskimääräisen lämpötilan voidaan otaksua olevan palotilan ja teräsrakenteen lämpötilan välinen keskiarvo. 4. Maalien varastointi ja kuljetus Maalien varastoinnissa ja kuljetuksessa noudatetaan tuoteselostetta (viite 6). Maalien alhaisin kuljetus- ja varastointilämpötila on +5 C. 5. Maalaus Palosuojamaalaus tehdään viitteen 5 kohdan 2 mukaisesti. 6. Palosuojamaalatun rakenteen kuljetus, varastointi ja asennus Palosuojamaalatun rakenteen kuljetus, varastointi ja asennus tehdään viitteen 5 kohdan 2 mukaisesti. 7. Palosuojamaalatun rakenteen merkintä Palosuojamaalattu rakenne merkitään kiinnittämällä valmiiseen rakenteeseen tarkoituksen mukaisiin kohtiin palo-osastoittain riittävä määrä liitteen 2 mukaisia palosuojamaalauksesta kertovia merkintöjä. 8. Pintamaalauksen uusiminen ja palosuojamaalin korjaaminen Pintamaalausta uusittaessa saa käyttää vain tämän käyttöselosteen mukaista pintamaalia. Pintamaalaus voidaan uusia enintään neljä kertaa ja pintamaalikerrosten yhteenlaskettu kuivakalvon paksuus saa olla enintään 300 μm. Pintamaalauksen uusimista koskevat tiedot lisätään rakenteita koskeviin asiakirjoihin ja palosuojamaalauksesta kertovaan valmiin rakenteen merkintään. Palosuojamaalaukseen syntyneet vauriot korjataan paikkamaalaamalla viitteen 5 kohdan 2.8 mukaan. 9. Suunnitteluasiakirjat Palosuojamaalauksesta laaditaan rakennusosittain palosuojamaalaussuunnitelma, johon merkitään: vaadittu palonkestoaika palosuojamaalausjärjestelmä yksilöityine kalvonpaksuuksineen varmennetun käyttöselosteen numero ohjeet pitkäaikaissäilyvyyden toteamiseen (tällä tarkoitetaan käyttöönoton jälkeen suoritettavia palosuojamaalauksen kunnon ja merkintöjen asianmukaisuuden tarkastamista varten tarkoitettuja ohjeita.)

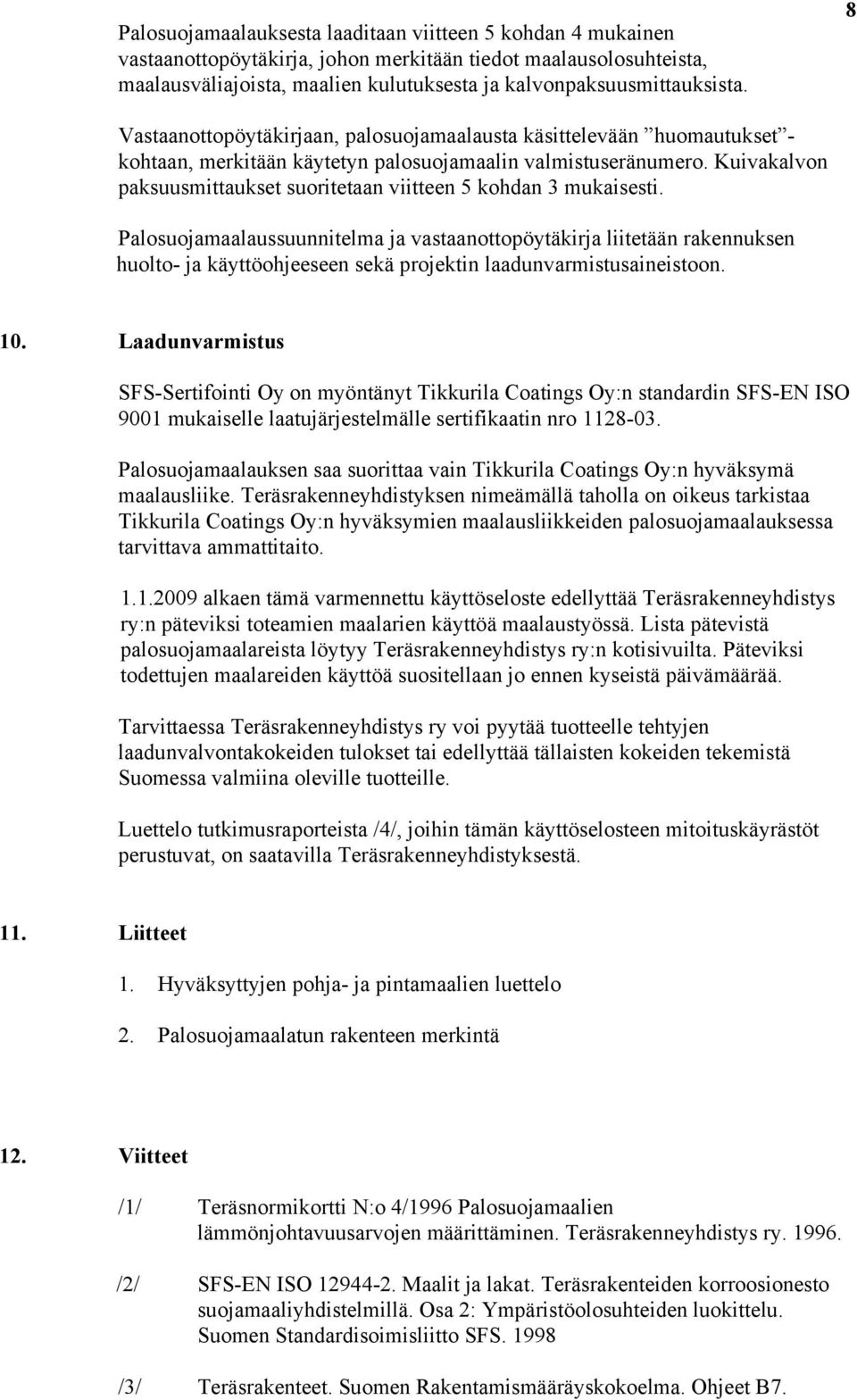

8 Palosuojamaalauksesta laaditaan viitteen 5 kohdan 4 mukainen vastaanottopöytäkirja, johon merkitään tiedot maalausolosuhteista, maalausväliajoista, maalien kulutuksesta ja kalvonpaksuusmittauksista. 8 Vastaanottopöytäkirjaan, palosuojamaalausta käsittelevään huomautukset - kohtaan, merkitään käytetyn palosuojamaalin valmistuseränumero. Kuivakalvon paksuusmittaukset suoritetaan viitteen 5 kohdan 3 mukaisesti. Palosuojamaalaussuunnitelma ja vastaanottopöytäkirja liitetään rakennuksen huolto- ja käyttöohjeeseen sekä projektin laadunvarmistusaineistoon. 10. Laadunvarmistus SFS-Sertifointi Oy on myöntänyt Tikkurila Coatings Oy:n standardin SFS-EN ISO 9001 mukaiselle laatujärjestelmälle sertifikaatin nro Palosuojamaalauksen saa suorittaa vain Tikkurila Coatings Oy:n hyväksymä maalausliike. Teräsrakenneyhdistyksen nimeämällä taholla on oikeus tarkistaa Tikkurila Coatings Oy:n hyväksymien maalausliikkeiden palosuojamaalauksessa tarvittava ammattitaito alkaen tämä varmennettu käyttöseloste edellyttää Teräsrakenneyhdistys ry:n päteviksi toteamien maalarien käyttöä maalaustyössä. Lista pätevistä palosuojamaalareista löytyy Teräsrakenneyhdistys ry:n kotisivuilta. Päteviksi todettujen maalareiden käyttöä suositellaan jo ennen kyseistä päivämäärää. Tarvittaessa Teräsrakenneyhdistys ry voi pyytää tuotteelle tehtyjen laadunvalvontakokeiden tulokset tai edellyttää tällaisten kokeiden tekemistä Suomessa valmiina oleville tuotteille. Luettelo tutkimusraporteista /4/, joihin tämän käyttöselosteen mitoituskäyrästöt perustuvat, on saatavilla Teräsrakenneyhdistyksestä. 11. Liitteet 1. Hyväksyttyjen pohja- ja pintamaalien luettelo 2. Palosuojamaalatun rakenteen merkintä 12. Viitteet /1/ Teräsnormikortti N:o 4/1996 Palosuojamaalien lämmönjohtavuusarvojen määrittäminen. Teräsrakenneyhdistys ry /2/ SFS-EN ISO Maalit ja lakat. Teräsrakenteiden korroosionesto suojamaaliyhdistelmillä. Osa 2: Ympäristöolosuhteiden luokittelu. Suomen Standardisoimisliitto SFS /3/ Teräsrakenteet. Suomen Rakentamismääräyskokoelma. Ohjeet B7.

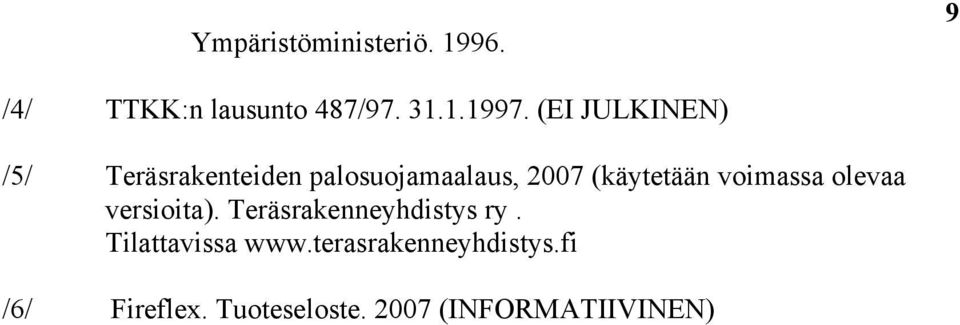

9 Ympäristöministeriö /4/ TTKK:n lausunto 487/ (EI JULKINEN) /5/ Teräsrakenteiden palosuojamaalaus, 2007 (käytetään voimassa olevaa versioita). Teräsrakenneyhdistys ry. Tilattavissa /6/ Fireflex. Tuoteseloste (INFORMATIIVINEN)

10 TRY LIITE 1 10 Hyväksyttyjen pohja- ja pintamaalien luettelo Pohjamaalit Temacoat GPL-S Primer Temablast EV 110 Temacoat SPA Primer (entinen nimi: Reapox GPL-S Primer) (entinen nimi: Reashop EV) Pintamaalit Luja pintamaali Temacryl AR50 (entinen nimi: Duracryl 50)

11 TRY LIITE 2 11 Palosuojamaalatun rakenteen merkintä Merkintäkyltti Palosuojamaalatun rakenteen merkintä Palosuojamaalin nimi: XXXXXXXXXXXX -palosuojamaali Palosuojamaalausurakoitsija: XXXXXXXX Oy Varmennettu käyttöseloste nro: TRY Palosuojamaalin asennusajankohta: 11/2007 Huolto/ korjaus 1 (aika/tekijä): Huolto/ korjaus 2 (aika/tekijä): lpalonkestoaikaluokka R15 R30 R60 Merkintäkyltin koko: min. 75 mm x 45 mm
