Käyttöohjeet + KONEEN TOIMITUSOHJEET... Sivu 3 "Alkuperäisen käyttöohjeen käännös"

Transkriptio

1 Käyttöohjeet + KONEEN TOIMITUSOHJEET... Sivu 3 "Alkuperäisen käyttöohjeen käännös" Nr N.0 EUROPROFI 4000 L / D (Tyyppi 1622 : ) EUROPROFI 4500 L / D (Tyyppi 1623 : ) EUROPROFI 5000 L / D (Tyyppi 1624 : ) Noukinvaunu

2 Arvoisa viljelijä! Olet tehnyt hyvän valinnan, kun olet ostanut Pöttinger-koneen. Tarjoamme Sinulle laatua ja tehoa sekä luotettavan huollon. Jotta voisimme arvioida maatalouskoneidemme käyttöolosuhteita ja ottaa niiden asettamat vaatimukset entistä paremmin huomioon uusien koneiden suunnittelussa, pyydämme Sinulta muutamia tietoja. Silloin voimme myös pitää Sinut ajan tasalla uutuuksista. Tuotevastuu, tiedottamisvelvollisuus Tuotevastuulaki velvoittaa valmistajaa ja kauppiasta antamaan asiakkaalle koneen oston yhteydessä sen käyttöohjeet ja perehdyttämään hänet koneeseen sekä käyttö-, turvallisuus- ja huolto-ohjeisiin. Todisteeksi siitä, että kone ja käyttöohjeet on luovutettu asianmukaisesti, - tulee lomake A palauttaa allekirjoitettuna maahantuojalle. - B-osa jää kauppiaalle ja C asiakkaalle. Tuotevastuulain puitteissa jokainen viljelijä on yrittäjä. Tuotevastuulain mukainen tuotevahinko on koneen aiheuttama, mutta ei konetta itseään koskeva vahinko. Vastuuvelvollisuuteen kuuluu omavastuuosuus (500 ). Urakointikäytössä aiheutuneet tuotevastuulain mukaiset vahingot eivät kuulu vastuuvelvollisuuden piiriin. HUOMIO! Jos kone myöhemmin vaihtaa omistajaa, käyttöohjeet on toimitettava koneen mukana ja uuden käyttäjän tulee perehtyä näihin ohjeisiin. Pöttinger-Newsletter Alan ajankohtaiset tiedot, hyödylliset linkit ja viihde ALLG./BA SEITE 2 / 0000-SF

3 TAVARAN VASTAANOTTAMI SEN OHJEET Dokument D PÖTTINGER Landtechnik GmbH Industriegelände 1 A-4710 Grieskirchen Tel / Telefax / Pyydämme tarkastamaan seuraavat kohdat tuotevastuulain mukaisesti. Merkitse rastilla läpikäydyt kohdat. X Kone todettu lähetyslistan mukaiseksi. Kaikki mukaan pakatut osat on poistettu koneesta. Kaikki turvallisuuteen liittyvät laitteet, voimansiirtoakseli ja käyttölaitteet ovat mukana. Koneen käyttö, käyttöön otto ja huolto sekä käyttöohjeen antamat ohjeet on asiakkaan kanssa läpikäyty ja hänelle selitetty. Renkaiden oikea ilmanpaine on tarkistettu. Pyörämuttereiden kireys on tarkistettu. Oikea voimanoton pyörimisnopeus on ilmoitettu asiakkaalle. Mekaaninen toiminta (peräportin avaaminen, silppurin päälle- ja poiskääntäminen jne) näytetty ja selostettu. Silppuriterien irrotus ja asennus selitetty. Sähköinen kytkentä traktoriin suoritettu ja oikea kytkentä kokeiltu (54 g yhdistetty). Noudata käyttöohjeen ohjeita! Kone sovitettu traktoriin: vetopuomin korkeus, hallintalaitteiden asennus. Voimansiirtoakselin oikea pituus todettu ja varokytkin kokeiltu. Ohjeet annettu oikeasta voimanoton pyörimisnopeudesta. Sähkölaitteiden toiminta selostettu ja kokeiltu. Hydrauliikan liitännät traktoriin suoritettu ja kokeiltu. Hydrauliset toiminnot (vetopuomi, peräportin avaaminen jne.) näytetty ja selitetty Käsi- ja käyttöjarrun toiminta kokeiltu. Koeajo suoritettu eikä ongelmia ole havaittu. Toimintaa selostettu koeajon aikana. Sullojan automaattinen käynnistys/pysäytys kokeiltu. Kääntö työ- ja kuljetusasentoon selitetty. Tietoa lisä- ja valinnaisvarusteista annettu Määräys käyttöohjeen lukemisesta on annettu. Todisteeksi siitä, että kone ja käyttöohjeet on luovutettu asianmukaisesti, - tulee lomake A palauttaa allekirjoitettuna maahantuojalle tai Internetin kautta ( - B-osa jää kauppiaalle ja - C asiakkaalle Dokum D Anhänger

4 SISÄLLYSLUETTELLO Sisällysluettello VAROITUSTARRAT CE-merkintä...6 Tarrojen selitykset...6 VAUNUN KÄYTTÖÖNOTTO Yleisiä turvaohjeita vaunun käyttäjälle...7 Ennen vaunun käyttöönottoa...8 KYTKEMINEN TRAKTORIIN Hydrauliikan liitäntä...9 Hydrauliikkaletkujen kytkentä...9 Vaunun sähköinen liitäntä traktoriin...10 Letkupidikkeen säätö...10 Voimansiirtoakseli...10 Vetoaisan sovitus traktorin vetolaitteeseen...11 Iskunvaimennus 1)...11 Vetoaisan säätäminen...11 Lukitsemalla ohjaava teliakselisto...12 Vetopuomin säätö...13 Vetopuomin asennusselostus...13 Vetokuulakytkentä...13 SEISONTATUKI Seisontatuen käyttö...14 Vaunun pysäköiminen...14 NOUKIN Noukkimen joustovaran säätö...15 Noukkimen kevennyksen säätö...15 Silppurikoneisto...16 Ulkopuolinen silppuriterien hallinta...16 Teräpalkin kääntäminen...17 Teräpalkin säätö...18 Terien säätö...18 Terien ja sullojaroottorin etäisyyden tarkistaminen..19 PERÄPORTTI Turvallisuusohjeita peräporttia suljettaessa...20 Kuorman purkaminen purkutelojen avulla...20 Purkukelojen irrotus...21 PURKUKELAT Pohjakuljettimen kytkentä...22 Paineöljykytkimen asennus...22 KOROTUSLAIDAT Korokelaitojen nostaminen...23 DIRECT CONTROL - OHJAUS Rakenne...25 Ohjauspöytä...25 Painikkeiden merkitys...25 Direct Control -laitteen käyttöönotto...26 WORK-valikko Täyttötoiminnot...26 WORK-valikko Tyhjennystoiminnot...28 Asetusvalikko...31 Testausvalikko...31 TIEDOT-valikko...33 Kokoonpanovalikko...34 Vianmääritystoiminnot...35 Silpputerien valvonta...35 Takalaidan valvonta...35 Käyntioven valvonta...35 Anturijännite...35 CAN I/O viallinen...35 POWER CONTROL - OHJAUS Päätteen ominaisuudet...36 Käyttöönotto...36 Painikkeiden toiminnot...37 Valikon rakenne...38 Valikot...39 Hydraulisesti ohjattu mattoperä...42 Mekaaninen mattoperä...42 Virheenmääritystoiminto...54 Valvontahälytykset...55 Käyntioven valvonta...55 ISOBUS - OHJAUSYKSIKÖLLÄ Toimintojen ohjausrakenne - Vaunut ISOBUS käytöllä...57 Käynnistysvalikko...58 Perussäätö -valikko...58 Yhdistelmäläppävalikko...61 Kuormaus -valikko...61 Tyhjennys -valikko...62 Tieto -valikko...64 Asetus -valikko...65 Asetus -valikko...67 Testivalikko...68 Vianetsintävalikko...70 Valvontahälytykset...71 VAUNUN KUORMAUS Kuormauksesta yleensä...72 Noukkimen säätö...72 Kuormauksen aloittaminen...72 Huomioitavaa kuormauksen aikana!...72 VAUNUN TYHJENNYS Vaunun tyhjennys...73 Annotelijan kitkakytkin (NS)...73 Kuorman purkauksen lopettaminen...73 YLEISIÄ HUOLTO-OHJEITA Turvallisuusohjeita...74 Yleisiä huolto-ohjeita...74 Koneen puhdistaminen...74 Koneen säilytys ulkona...74 Talvisäilytys...74 Voimansiirtoakseli...74 Hydrauliikkajärjestelmä...74 Paineakku...75 Ylikuormituskytkin...75 Jarrujen säätö...75 Sivusuojusten avaaminen...75 Noukin...76 Sullojat...76 Silppuri...77 Kaapimen irrotus...78 Kulmavaihde...79 Ketjut...79 Kerran vuodessa...80 Anturien säätövälit...81 Öljyn painekytkimen...83 Suodattimen vaihto...83 Sähköpiirien suojaus...84 Elektoniikkaosien hoito...84 Huom! Noudata liitteessä olevia turvallisuusohjeita! 1300_-Inhalt_

5 SISÄLLYSLUETTELLO Jarruletkujen liittäminen...85 Paineilmajarrujärjestelmän huolto ja kunnossapito...85 Jarruventtiilin vapaa-asento...86 Vaunun pysäköinti...86 AKSELIT JA AKSELIYKSIKÖT Voitelukohdat...87 Pyörien ja jarrujen huoltotyöt...89 Hydraulisen kulkumekanismin huoltotyöt...91 BOOGIE-kulkumekanismin huoltotyöt...92 KÄYTTÖHÄIRIÖT Käyttöhäiriöt...94 ELEKTROHYDRAULIK Toimintahäiriöt ja toimenpiteet sähköhäiriön sattuessa...95 TEKNISET TIEDOT Tekniset tiedot...97 Tyyppikilpi...97 Asianmukainen käyttö...98 Vaunun nosto...98 Kiristysmomentti...99 Ilmanpaine...99 LIITE Turvallisuusohjeita Yleiset ohjeet VOIMANSIIRTOAKSELI Voimansiirtoakselin asentaminen Voimansiirtoakselin käyttö Sallittu nivelkulma Nokkakytkin Voimansiirtoakselin irrottaminen Huolto Voitelu PAKKO-OHJAUS Ensimmäinen kytkeminen traktoriin Hätäkäyttö Huolto Hätäjarruventtiili Poikittaiskuljettimen oma hydrauliikka Öljysäiliö Pumppu Voitelukaavio Voiteluaineet DIRECT CONTROL - HUOLTO Hydrauliikkakaavio Ohjaimen ja jatkojohdon sähkökaavio Kaapelijakaja PRIMO, FARO, EUROPROFI Sähkökaavio PRIMO, FARO ja EUROPROFI Jakolaatikon kytkentäkaavio POWER CONTROL - HUOLTO Hydrauliikkakaavio Sähkökytkentäkaavio Jakorasian etiketti _-Inhalt_

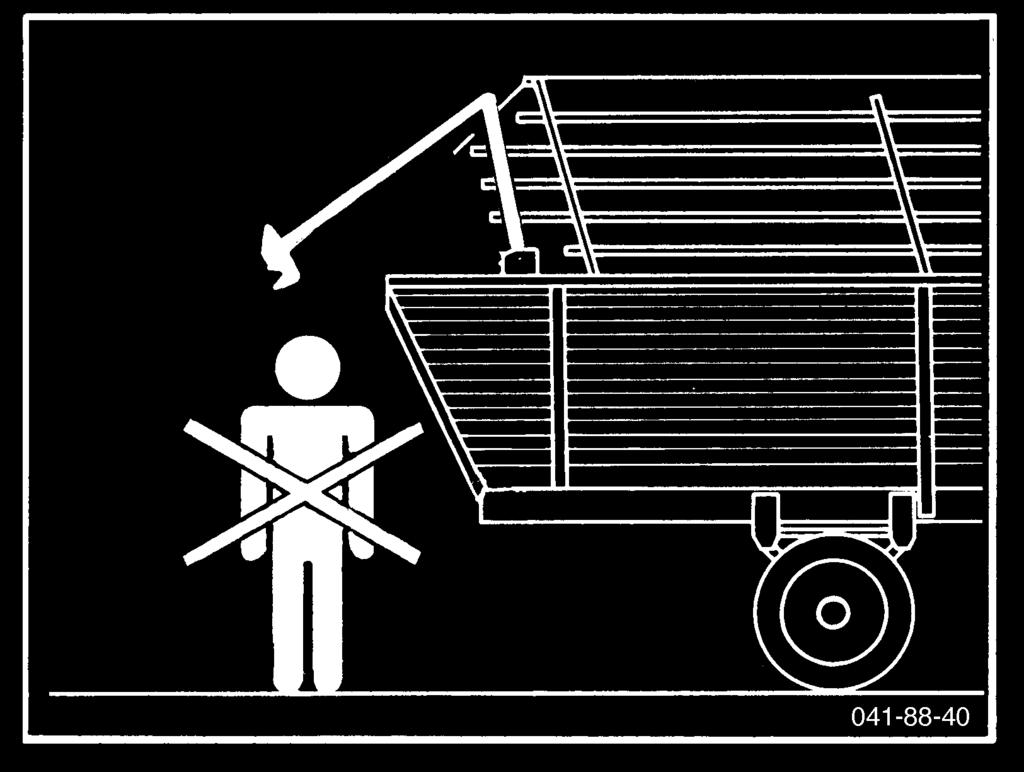

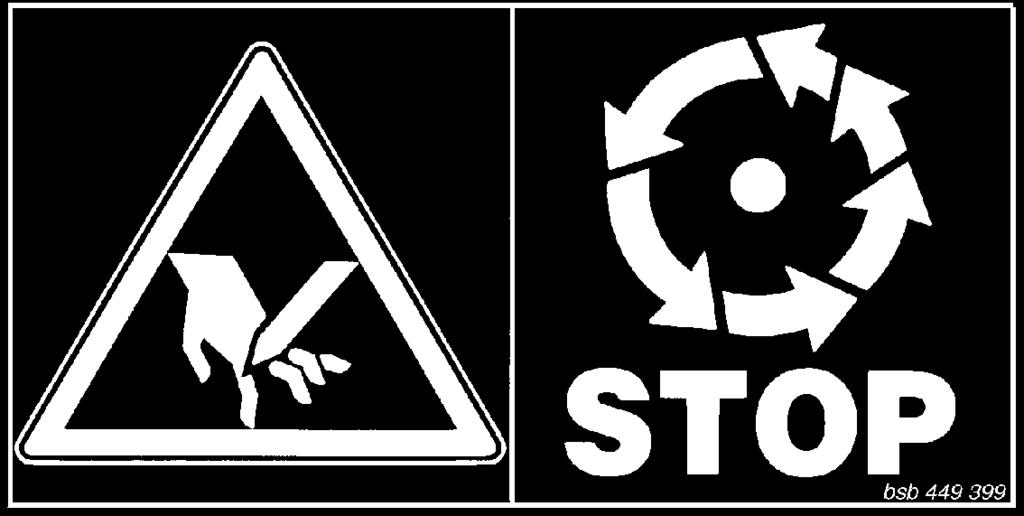

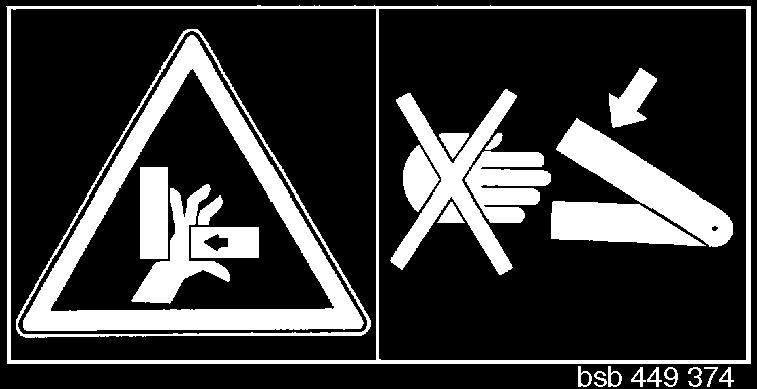

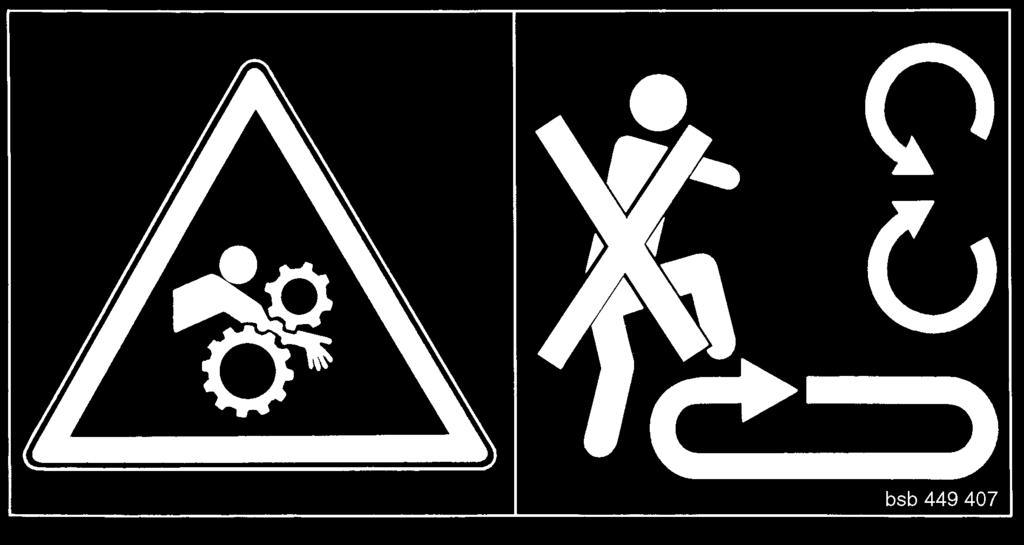

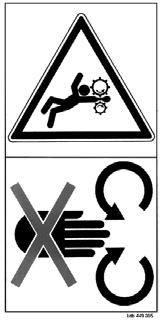

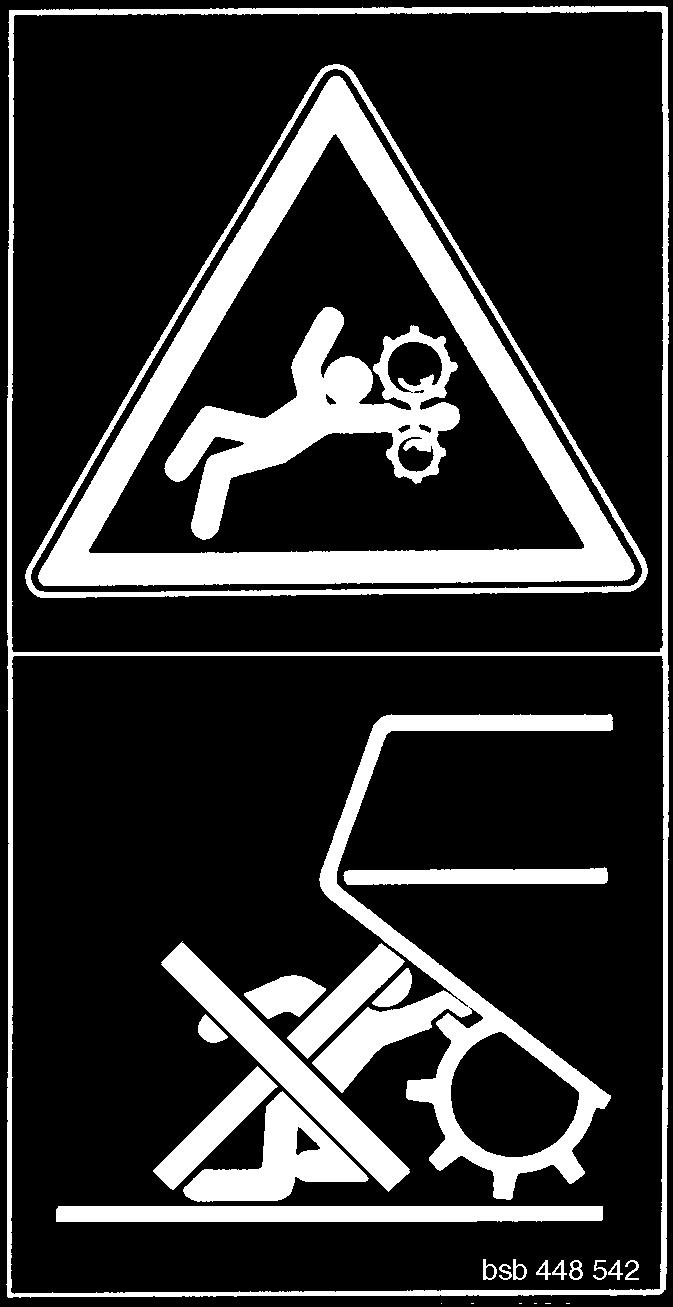

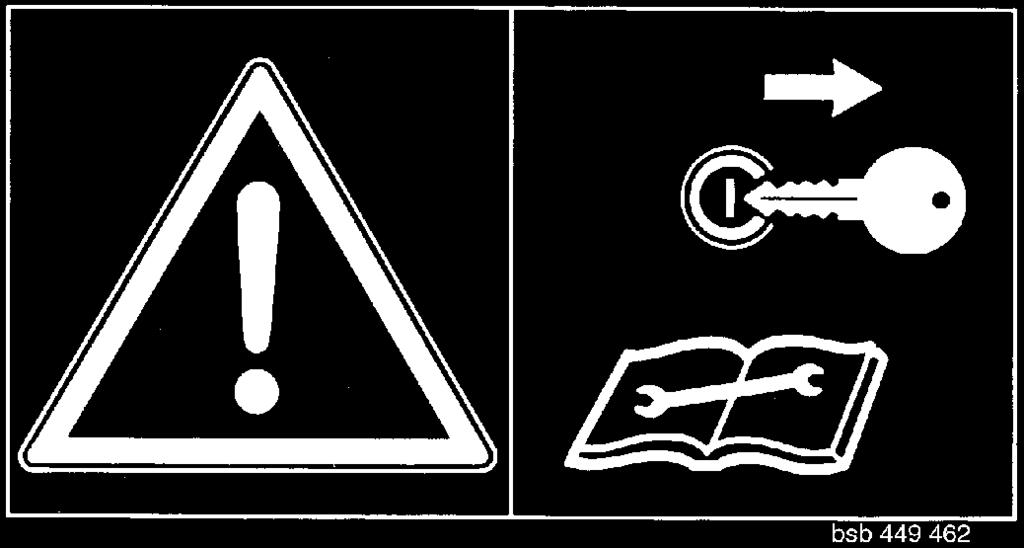

6 VAROITUSTARRAT CE-merkintä Valmistaja toimesta koneeseen kiinnitetty CE -merkki ilmoittaa koneen EU -kone- ja muiden direktiivien vaatimuksenmukaisuusvakuutuksesta. EU -vaatimuksenmukaisuusvakuutus (kts. liite). EU -vaatimuksenmukaisuusvakuutuksen allekirjoittamisen myötä valmistaja todistaa, että kone täyttää kaikki turvallisuus - ja työturvallisuusvaatimukset. Työturvallisuuden merkki! Tässä käyttöohjeessa on kaikki kohdat merkitty tällä merkillä, joissa on noudatettava erityistä varovaisuutta. Tarrojen selitykset Huolto- ja korjaustöiden ajaksi on moottori pysäytettävä ja avain irrotettava. Älä nouse lavalle jos voimanotto ei ole kytketty irti tai traktorin moottori käy Älä oleskele vaunun takana takaportin äheisyydessä moottorin käydessä. Sulje takaportin salpa ennen huoltotai korjaustöitä Älä koske liikkuviin koneen osiin. Odota, että osat ovat täysin pysähtyneet. Älä koskaan kosketa silppurikoneiston osia niin kauan, kun ne liikkuvat Varo - vaunun molemmin puolin olevat pultit on asennettava samalla tavalla muuten peräportti ja kääntöosat voivat vaurioitua; tästä syystä: - on pultit tarkistettava ennen peräportin hydrauliikan käyttöä Älä koskaan mene pyörivän noukkimen lähelle, jos voimanotto on kytketty. Varo pyöriviä koneen osia. Käytön aikana p e r ä l ä p ä n kääntöalueella ei saa oleskella. 1000_-Warnbilder_

7 VAUNUN KÄYTTÖÖNOTTO Yleisiä turvaohjeita vaunun käyttäjälle Ohjeita vaunun kytkemiseksi ja irrottamiseksi Kytkettäessä vaunua traktoriin on olemassa vaara jäädä puristuksiin! Älä seiso traktorin ja vaunun välissä kun traktori pe ruuttaa. Kukaan ei saa oleskella traktorin ja vaunun välissä ellei vaunun käsijarru ole kytketty tai jarrukiilat asetettu pyö rien eteen ja taakse. Voimansiirtoakselin saa kytkeä aino astaan moottori pysäytettynä. Voimansiirtoakselin on liitettäessä lukituttava kunnolla paikalleen. Vaunun pysäköinti Vaunua pysäköitäessä on V-akseli asetettava ohjeiden mukaan eli se on ripustettava ketjun varaan. Pyörimisen estoketjua (H) ei saa käyttää akselin ripusta miseen. Ohjeita vaunun kuljettamiseksi Hinattava laite vaikuttaa edessä olevan koneen ajo-omi naisuuksiin. Hinattavat työkoneet voiva aiheuttaa kaatumisvaaran. Ajotapa on sovitettava maasto- ja tieolosuhteiden mukaan. Noudata enimmäisnopeuksia (riippuen perävaunun varustetasosta). Traktori on varustettava riittävällä lisäpainomäärällä ohjaus- ja jarrutusominai suuksien säilyttämiseksi (väh. 20% tyhjäpainosta etu akselilla). Kg 20% Huomio! Noudata myös käyttöohjeessa olevia käyttöturvalli suusohjeita. Ota huomioon perävaunun korkeus (erityisesti ajettaessa matalien alikulkujen, siltojen, sähköjohtojen jne. alla...) Perävaunun kuorma vaikuttaa traktorin ajoominaisuuksiin. Käytä vaunua ainoastaan tarkoituksen mukaiseen käyt töön! Tarkoituksenmukainen käyttö: kts. kohtaa Tekniset tiedot. Vaunun enimmäiskuormitusta (sallittua akselipainoa, kokonaispainoa) ei saa ylittää. Sallitut arvot on merkitty vaunun oikealle puolelle. Noudata myös traktorin sallittuja enimmäiskuormituk sia. Älä käytä perävaunua henkilöiden, eläimien tai tavaroiden kuljettamiseen. Ajo yleisellä tiellä Noudata tieliikennelainsäädäntöä. Ajo julkisilla teillä edellyttää, että takaseinä on suljettu, tikkaat on käännetty ylös ja silpputerät on käännetty sivuttain sisään. Valaisulaitteiden on oltava kiinnitetty kohtisuoraan ajoradan kanssa. 1100_-INBETRIEBNAHME_

8 VAUNUN KÄYTTÖÖNOTTO Ennen vaunun käyttöönottoa Ohje! a. Ennen vaunun käyttöönottoa on kuljettajan tutustutta va kaikkiin hallintalaitteisiin ja niiden käyttöön. Konetta käytettäessä on oppiminen liian myöhäistä. b. Tarkista aina ennen vaunun käyttöä, että se on liikenneja käyttöturvallinen. c. Ennen hydrauliikan käyttöä ja voimanoton kytkemistä on kaikki sivulliset ohjattava pois koneen lähettyviltä. Noukkimen, silppurin ja peräportin lähellä on olemassa puristus- ja leikkuuvaara. d. Ennen koneen käynnistämistä on kuljettajan varmis tuttava siitä, ettei kukaan jää koneen alle eikä edessä ole muita esteitä. Jos kuljettaja ei näe vaunun taakse on toisen henkilön annettava merkkejä peruutettaessa. e. Noudata vaunuun kiinnitetyissä tarroissa olevia ohjei ta. Tämän käyttöohjeen sivulla 5 on varoitustarrojen selitykset. f. Noudata myös käyttöohjeessa olevia käyttöturvalli suusohjeita. Tarkistukset ennen käyttöönottoa 1. Tarkista, että työturvallisuuteen liittyvät laitteet (suo jukset, peitteet ym.) ovat kunnossa. ja oikeassa asen nossa. 2. Voitele vaunu voitelukaavion mukaisesti. tarkista kul mavaihteiden öljymäärä ja tiiviys. 3. Tarkista, että renkaiden ilmanpaine on oikea. 4. Tarkista pyörämuttereiden kireys. 5. Valitse oikea voimanoton pyörintänopeus. 6. Kytke vaunun pistoke traktorin pistorasiaan ja kokeile toiminta. Noudata käyttöohjeen ohjeita.! 7. Sovita vaunu traktoriin: Vetoaisan korkeus Jarrunarun sijoitus *) Käsijarrukahvan asentaminen traktorin ohjaamoon *) 8. Kytke vaunu ainoastaan olemassa olevaan vetolait teeseen. 9. Varmista voimansiirtoakselin oikea pituus ja kokeile varokytkimen toiminta (kts. liite). 10. Kokeile sähkölaitteiden toiminta. 11. Kytke öljyletkut traktorin pikaliittimiin. Tarkista, ettei hydrauliletkuissa ole murtumia tai vauri oita. Varmista, että letkut on oikein kytketty. 12. Kaikki kääntyvät osat (takaportti, säätövipu) on lukit tava paikoilleen niin, etteivät ne itsestään pääse liikku maan. 13. Tarkista käsi- ja käyttöjarrun toiminta. Alla olevat toimenpiteet on suoritettava ennen vaunun käyttöönottoa. Tarkemmat selostukset toimenpiteistä on tämän ohjekirjan seuraavissa kappaleissa. *) mikäli olemassa 1100_-INBETRIEBNAHME_

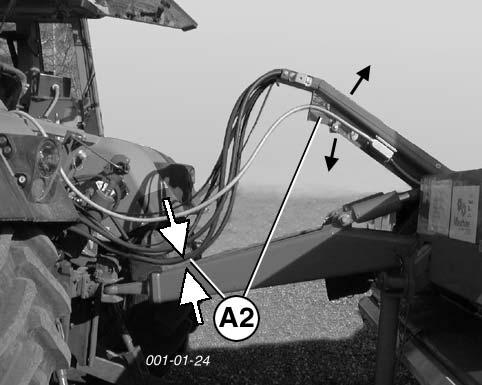

9 KYTKEMINEN TRAKTORIIN Yksitoiminen venttiili Hydrauliikan liitäntä Jos traktorissa on ainoastaan yksitoiminen venttiili on traktoriin ehdottomasti asennettava paluuliitin (T). - Paineletku (1) asennetaan 1-toimisen venttiilin liittimeen Suurempiläpimittainen paluuletku (2) kytketään traktorin paluuliittimeen. Hydrauliikkaletkujen kytkentä Ohje! Jos öljy kuumenee käytön aikana on letkut liitettävä yksi toimiseen liittimeen sekä paluuliittimeen. Kaksitoiminen venttiili - Sekä paineletku (1) että suurempiläpimittainen paluuletku (2) kytketään traktoriin. LS-liitos (lisävaruste) - Kuormituksen tunnustelun liitin kytketään traktorin LS -liittimeen. Huomioi traktorit suljetulla hydrauliikkapiirillä ja LS JOHN-DEERE, CASE - MAXXUM, CASE - MAGNUM, FORD SERIE 40 SLE Ennen kytkemistä on hydrauliikkalohkossa oleva ruuvi (7) kierrettävä kokonaan sisään (7b). - Ennen letkujen kytkemistä on voimanotto kytkettävä pois päältä - Ohjausventtiilin vipu (ST) asetetaan kellunta asentoon (vapaa-asentoon) - Puhdista liittimet huolellisesti ennen kytkemistä - maksimaalinen hydraulipaine: 200 bar- maksimaalinen läpivirtausmäärä: 60 l/min (Poikkeuksena: Jumbo 7210 Combiline: 130 l/min) Jumbo Combiline: 130 l/min) Avoimen hydrauliikkajärjestelmän vakioasento Ruuvi (7) on tehtaalla käännetty tähän asentoon (7a). Huom! Ellei yllä mainittuja ohjeita noudateta on traktorin ylipaineventtiili jatkuvasti auki ja aiheuttaa öljyn kuumenemisen! Ohje! Traktorissa on varmistettava, että öljy voi palautua esteettömästi. Huomio! Traktorin hydraulipaine saa olla enintään 200 bar! maksimaalinen läpivirtausmäärä: 60 l/min! (Poikkeuksena: Jumbo 7210 Combiline: 130 l/min) Jumbo Combiline: 130 l/ min) 7a Vakioasento avoimella hydrauliikkajärjestelmällä 7 LS P T 7b Huomioi traktorit suljetulla hydrauliikkapiirillä ja LS 7a 7b LS = Kuormituksen aistiva 1000_-Erstanbau_

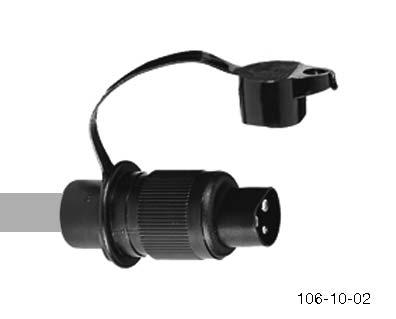

10 KYTKEMINEN TRAKTORIIN Vaunun sähköinen liitäntä traktoriin Käyttö: - 2-napainen pistoke kytketään traktorin DIN 9680 pistorasiaan. Letkupidikkeen säätö - Letkupidike säädetään niin, että hydrauliikkaletkujen ja vetoaisan väli jää riittävän suureksi (A2). Tärkeää! Ennen käyttöön ottoa on vaunun liikenneturvallisuus tarkistettava (valot, jarrujärjestelmä, suojukset...) Valot: - 7-napainen pistoke kytketään traktorin perävaunupistorasiaan - Tarkista vaunun valojen toiminta. Traktorit ISO-bus ohjauksella - 9-napainen ISO -liitin kytketään traktorin ISO-bus pistorasiaan. Voimansiirtoakseli Voimansiirtoakselin oikea sovitus, asennus ja huolto ovat pitkän käyttöiän ehtoina. Lisätietoja löytyy luvusta Voimansiirtoakseli. Huomioi tiedot ehdottomasti. Tärkeää! Ennen ensimmäistä käyttöönottoa voimansiirtoakseli on sovitettava traktoriin Voimansiirtoakseli-luvun ohjeiden perusteella. 1000_-Erstanbau_

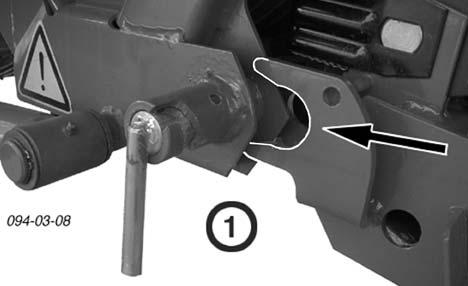

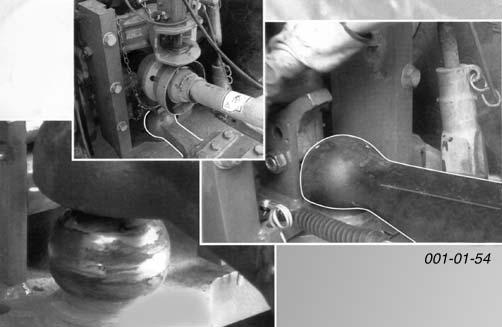

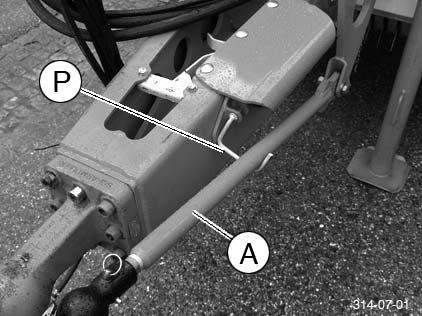

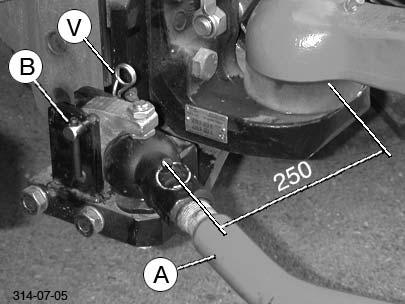

11 KYTKEMINEN TRAKTORIIN Vetoaisan sovitus traktorin vetolaitteeseen Maatalousvetolaitteen (A) korkeus säädetään niin, ettei vaunun vetoaisa pääse koskettamaan voimansiirtoakselia. Huomioi erityisesti korkeussuunnassa säädettävä vetoaisa. Vetoaisan säätäminen Jotta noukin toimisi mahdollisimman hyvin, on mitan (M) oltava oikea vaunun ollessa kytkettynä traktoriin (noukkimen joustovara). - Mitta (M) katso luvusta Noukin A A1 Lähtötilanne: - Kytke vaunu traktoriin - vetoaisan molempien sylinterien pitää olla lyhyimmässä asennossa Iskunvaimennus 1) Tärkeää! Iskunvaimmenuksen oikean toimivuuden kannalta on otettava huomioon: - Maantieajossa sylinteri (K) ei saa olla kokonaan vedetty sisälle - vedä sylinteriä (K) n. 1 3 cm ulos 1-3 cm Säätötoimenpiteet: - Löysää lukkomutteri (K) - Kiertämällä sylinterin männänvartta (50) lyhennetään tai pidennetään vartta, kunnes mitta (M) saavutetaan - Älä ylitä suurinta säätövaraa (L max alla olevassa taulukossa) - Säätö tehdään saman suuruisena molemmissa sylintereissä. - Molemmat hydraulisylinterit on säädettävä yhtä pitkiksi. - Lukkomutteri (K) kiristetään uudelleen. Ohje! Jos kierretappia kierretään liikaa ulospäin, voi se rikkoontua. Noudata taulukon mukaista enimmäismittaa! G K Paineakun (G) kaasun paine: Tyyppi PRIMO, FARO EUROPROFI TORRO JUMBO (2 to-ripustus) Täyttöpaine 50 bar 70 bar 80 bar 100 bar Tyyppi Osanumero L max PRIMO, FARO EUROPROFI, TORRO, JUMBO (2 to-ripustus) mm JUMBO (3, 4 to-ripustus) Paineen muuttaminen ks. luku HUOLTO 1) Vakiovarustus malleissa JUMBO, TORRO, lisävarusteena malleissa EUROPROFI, FARO, PRIMO 1000_-Erstanbau_ bar JUMBO 3, 4t (3, 4 to-ripustus) mm

12 KYTKEMINEN TRAKTORIIN Lukitsemalla ohjaava teliakselisto Ohjaavaa akselia käytetään eri tavalla, riippuen traktorin ja vaunun varustuksesta Huom! Ohjaavan akselin on oltava aina lukittuna ajettaessa vauhdilla kaduilla vaunun ollessa kuormitettuna! Versio 1 Versio Traktorit ilman kuormituksen tunnistusta (Load Sensing): - hydrauliikkaletku liitetään traktoriin - ohjaavan akselin lukitus kytketään ja avataan hallintaventtiilillä (ST) Traktorit kuormituksen tunnistuksella (Load Sensing): (LISÄVARUSTE) - hydrauliikkaletku kytketään vaunun hydrauliikkalohkoon - käyttö tapahtuu POWER CONTROL tai ISOBUS -ohjausyksiköllä (katso erilliset ohjausyksikköjen käyttöohjeet) Huomio! Ohjaava akseli on lukittava: - ajettaessa yli 30 km tuntivauhdilla suoraan eteenpäin - päällystämättömillä teillä - rinneajossa - käytettäessä vetopuomia etuakselin kuormituksen keventämiseksi - ajettaessa ajosiilon yli - kun ohjaamattoman akselin sivuohjaus ei enää riitä 0700_-Lenkachssperre_

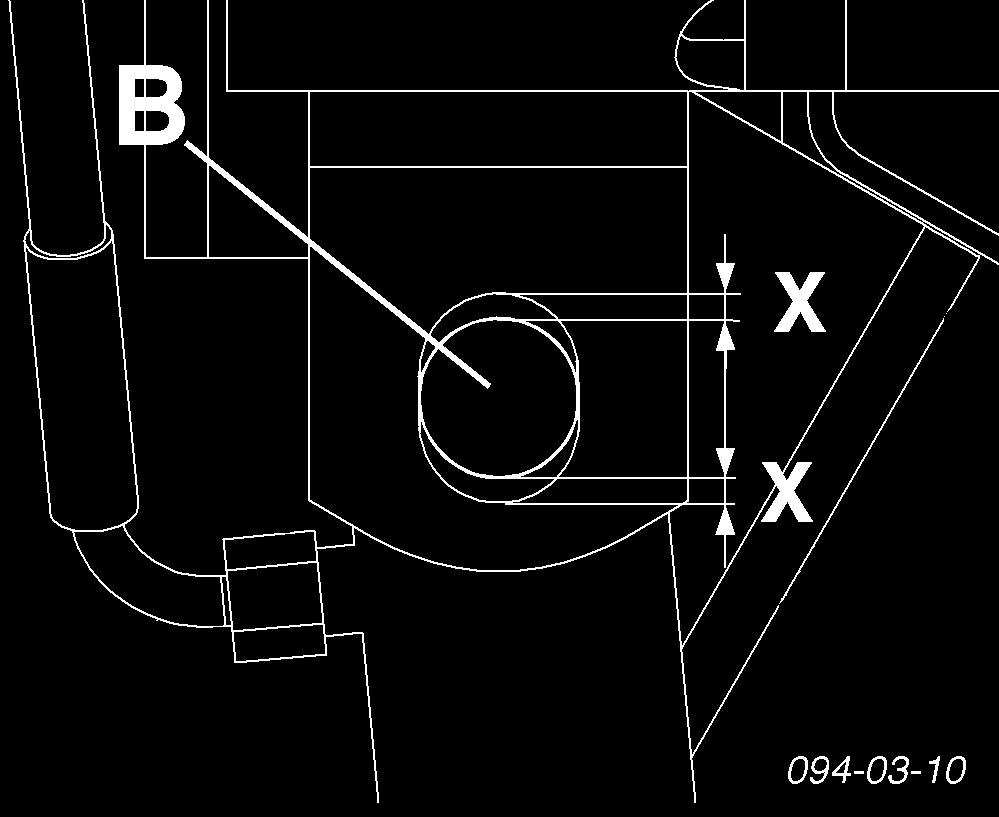

13 VETOPUOMIN SÄÄTÖ Vetopuomin säätö Vetopuomin asennusselostus Sallittu tukikuorma löytyy ajoneuvon tyyppikilvestä. Sallittu Dc-arvo löytyy vetopuomin tai vetokoukun tyyppikilvestä. Vetosilmukan kiinnitysruuvien kiristysmomentti: - M16x1, Nm - M20x1, Nm Kiinnitysruuvien kireys on tarkistettava säännöllisesti ja tarvittaessa ruuvit on kiristettävä. Kun vaunun etuosa on nostettu ylös (kuormaa purettaessa) saa vaunulla ajaa ainoastaan lyhyitä matkoja tasaisella alustalla. Vaunun etuosan vähäinen nosto on kuitenkin sallittu kuljetusajon aikana. Kun vaunun etupää on nostettu ylös on erityisesti huomioitava, että vetopuomi ei ylöspäin pääse irtoamaan traktorin vetolaitteesta. Huom! vetopuomin valmistus ja asennus tapahtuu tehtaalla. Laajempia korjaustöitä tehtäessä, ota yhteys valmistajaan. Ohje Vetokuulakytkentä Vetokuulakytkentää saa käyttää ainoastaan 80 mm:n läpimittaisiin, hyväksyttyihin ja lukittaviin vetokuuliin. Huom! Vetokuulakytkinten korjaaminen ei ole sallittua. Vetokuulakytkimen huolto Vaunun yleisen huollon lisäksi voitele vetokuula tarkista vetolaitteen kiinnitysruuvien kireys vaihda vaurioituneet, vääntyneet tai kuluneet vetolaitteen osat uusiin - anna työt valtuutetun korjaamon tehtäväksi! 1000_-Zug-Kugelkupplung_

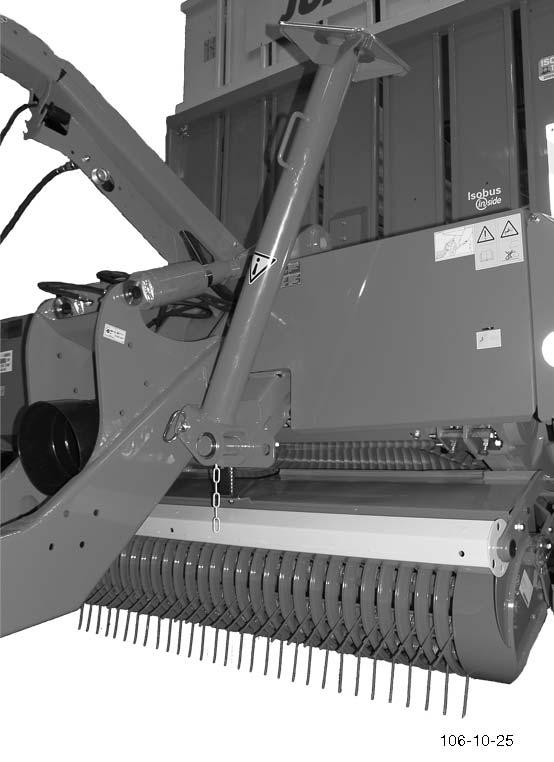

14 SEISONTATUKI Seisontatuen käyttö - Kytke vaunu traktoriin - Käytä vaunun hydraulista vetoaisaa niin, että seisontatuki nousee maasta. Katso kohtaa Ohjausyksikön käyttö. - Irrota lukitustappi (1) ja käännä seisontatuki ylös ja lukitse se tähän asentoon. - Lukitse tappi (1) huolellisesti sokalla! Vaunun pysäköiminen * Pysäköi vaunu tasaiselle ja tukevalle alustalle. Jos maa on pehmeää, on seisontatuen alle asetettava lauta tai levy vajoamisen estämiseksi. - Nosta vaunun etuosaa hieman vetoaisan hydrauliikan avulla. - Irrota lukitustappi (1). Käännä seisontatuki alas ja lukitse se uudelleen. - Varmista lukituspultti (1) sokalla! - Laske vaunun etuosa alas vetoaisahydrauliikan avulla. - Irrota hydrauliikkaletkut ja virtajohdot. Irrota tämän jälkeen vaunu. Huom! Ainoastaan tyhjä vaunu saadaan jättää seisontatuen varaan. Varmista, ettei vaunu pääse liikkumaan! _-Stützfuß_

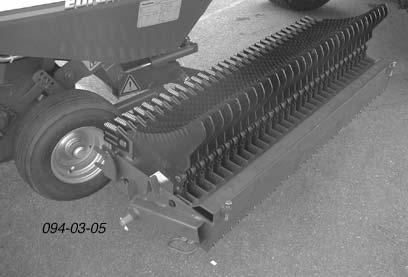

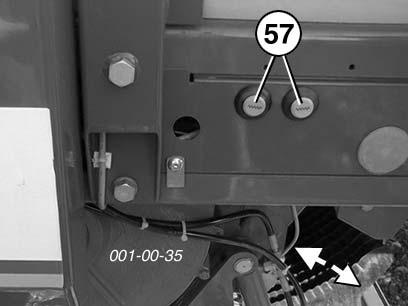

15 NOUKIN Noukkimen joustovaran säätö Jotta noukin toimisi mahdollisimman hyvin, on mitan (M) oltava oikea vaunun ollessa kytkettynä traktoriin (noukkimen joustovara). Mitta M = 480 mm Huomio! Vältä ruhjoutumisvaara noukkimen liikkuessa ylös ja alas. Ohje: Jos pelto on kovin epätasainen on mittaa vähennettävä 1 cm (M= 470 mm). Säätäminen katso luvusta Kytkeminen traktoriin Suojalevy (P) toimii myös tapaturmaestona, sitä ei saa poistaa käytön aikana. Noukkimen kevennyksen säätö Vaihtoehto mekaaninen kevennys Jotta noukkimen pyörien pintapaine olisi optimaalinen, voidaan jousikevennystä muuttaa. Noukkimen kevennys on liian voimakas (pomppii) - mittaa (X) pienennettävä Noukkimen kevennys on liian heikko (pomppii) - mittaa (X) suurennettava Vaihtoehto hydraulinen kevennys Säätäminen: - avaa sulkuhana (H) (asento E) - Nosta noukin pois - sulje sulkuhana (H) (asento A) - laske noukin alas - säädä haluttu hydraulipaine (n. 27 baria) manometrin (M) avulla avaamalla sulkuhana (H) lyhyesti Mitä suurempi paine, sitä suurempi on kevennys Pos E M G Pos A H Paineakun (G) kaasun paine: - 10 bar typpikaasua (N) 1000_-Pick-up_

16 SILPPURIKONEISTO, TERÄPALKIT Silppurikoneisto Tärkeitä teräpalkin tarkistuksia ennen jokaista käyttökertaa - Lukitse tapit vasemmalla ja oikealla puolella (E2) - Terien kuluneisuus - Terien laukaisulaitteiden likaisuus - Riittävä maavara teräpalkin alla (A) Tärkeää! Teräpalkit lukitaan tapeilla Asento E2 - koneen molemmin puolin - molemmat tapit lukitaan sokilla (V). Ulkopuolinen silppuriterien hallinta Silppuriterien huoltamiseksi terät voidaan kääntää ulos ja sisään näppäimillä (57). Kytkimiä saa käyttää ainoastaan syöttökanavan ollessa tyhjä ja voimanoton ollessa irtikytkettynä! Huom! Ennen terien sisäänkääntöä on varmistettava, että ne ovat hyvässä kunnossa (vaurioituneet tai taipuneet terät). Huom! Ennen vaunun käyttöön ottoa on tarkistettava, että molemmin puolin olevat tapit on lukittu! Huom! Kun teräpalkkiin tehdään toimenpiteitä on olemassa loukkaantumisvaara. Tämä pätee erityisesti, kun teräpalkki käännetään sivulta sisään ja kun teräpalkki käännetään ylös. Ohjeita syöttökanavan tukkeutuessa Huom! Kun syöttökanavaan muodostuu tukos EI näppäimiä (oikeanpuoleista) saa käyttää terien ulos kääntämiseksi sillä se tapahtuu hydrauliikkapaineen avulla. Ohje - Ohjausyksikön näppäin pidetään painettuna ja samanaikaisesti kytketään voimanotto päälle. Silppuriterät siirtyvät materiaalin paineesta ulos kun voimanotto on kytketty. - Kun tukos on poistettu, käännetään terät uudelleen sisään. Muita ohjeita Teräpalkin huolto- ja korjaustöitä varten se voidaan kääntää ulos vasemmalle puolelle. Tällöin kaikkiin teriin pääsee käsiksi: - terien teroittamiseksi - terien irrottamiseksi ja asentamiseksi - puhdistamiseksi 0700_-Schneidwerk_

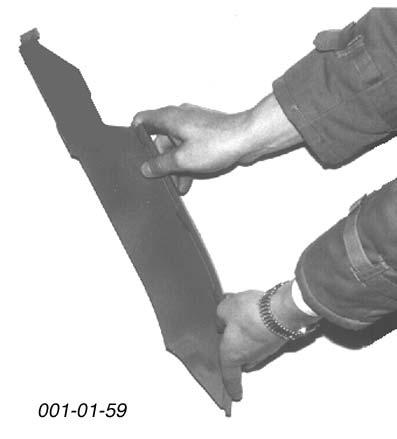

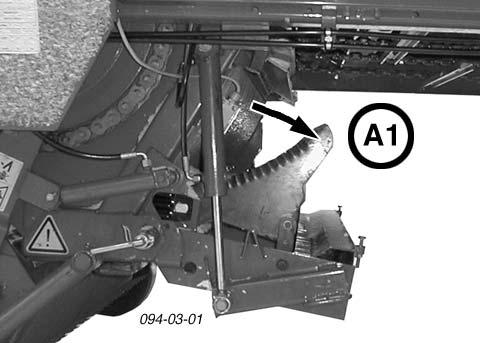

17 SILPPURIKONEISTO, TERÄPALKIT Teräpalkin kääntäminen Teräpalkin ulos kääntäminen koneen vasemmalle puolelle 3. Männän varret irrotetaan kiinnityksistään (molemmin puolin) Huom! Kun teräpalkki (A) on käännetty kokonaan alas ei vaunua saa siirtää. 1. Teräpalkin ulos kääntäminen (A1) 4. Vasemmanpuoleinen sylinteri käännetään ylös ja asetetaan pidikkeen varaan. 5. Teräpalkki käännetään ulos. 2. Lukituksen (E1) avaaminen - Sokka (V) poistetaan ja molemmat lukitustapit avataan. - molemmat tapit lukitaan sokilla (V). 6. Teräpalkki lukitaan sokalla (V) ulos kännettyyn asentoon. Teräpalkin sisään kääntö Sisään kääntö tapahtuu päinvastaisessa järjestyksessä. 0700_-Schneidwerk_

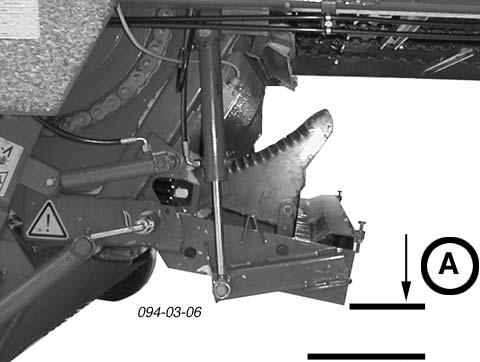

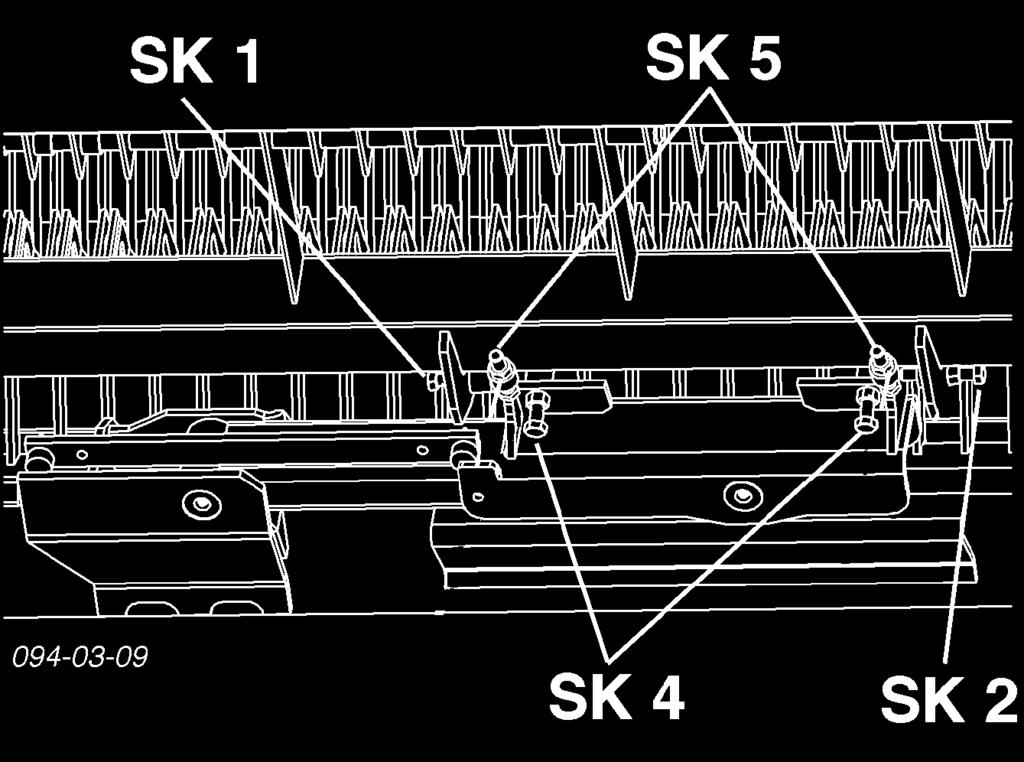

18 SILPPURIKONEISTO, TERÄPALKIT Teräpalkin säätö Teräpalkin pystysuuntainen säätö Säätö tehdään niin, että runkoputki helposti asettuu noukinrungossa olevaan vastaavaan uraan (1), kun teräpalkki käännetään sisään. Uloskäännetyn teräpalkin säätö Säätö tehdään niin, että teräpalkin ollessa ulos kännetty, on tappi (B) keskellä pidikettä. (X = X) Säätö tehdään ruuvin (SK-4) avulla teräpalkin kääntöakselilla. Säätö tehdään ruuveilla (SK-4) teräpalkin alapuolella. Säätö tehdään ruuveilla (SK-5) teräpalkin alapuolella. Säätö 1. Lukkomutteri (K) avataan. 2. Ruuvia (SK-4) kierretään vastaavasti. Terien säätö Terät säädetään niin, että ne asettuvat keskelle (M) sullojaroottorin sormien väliin. Terien keskitys sullojaroottorin sormien väliin Säätö tehdään niin, että teräpalkkia sisään käännettäessä sen runkoputki työnnetään liukupalaa pitkin. - runkoputki säädetään niin, että se asettuu liukupalaan n. 3 mm ylintä kohtaa alemmas (katso piirros). 3. Ruuvi (SK-4) lukitaan lukkomutterilla 1. Lukkomutteri avataan. - koneen molemmin puolin 2. Ruuvi (SK-1, SK-2) kierretään hieman auki koneen toisella puolella. Kun teräpalkkia on siirrettävä oikealle: - ensin kierretään ruuvi (SK-1) ulos koneen oikealla puolella - sen jälkeen kierretään ruuvi (SK-2) ulos koneen vasemmalla puolella. Kiertämällä näitä ruuveja voidaan teräpalkkia siirtää niin, että terät asettuvat keskelle sullojasormien väliin. Kun teräpalkkia on siirrettävä vasemmalle: - ensin kierretään ruuvi (SK-2) ulos koneen vasemmalla puolella - sen jälkeen kierretään ruuvi (SK-1) ulos koneen oikealla puolella. 3. Molemmat ruuvit (SK-1 ja SK-2) kierretään kiinni rajoittimeen saakka. - Ruuveja ei kierretä tiukalle. 4. Molemmat ruuvit (SK-1 ja SK-2) lukitaan lukkomutterilla 0700_-Schneidwerk_

19 SILPPURIKONEISTO, TERÄPALKIT Terien ja sullojaroottorin etäisyyden tarkistaminen Terien ja sullojaroottorin välinen etäisyys pitää olla vähintään 20 mm. - Rajoitinruuvia (SK-3) säädetään vastaavasti. min. 20 mm SK3 K Tarkistus 1. Teräpalkin sisään kääntäminen (työskentelyasento). 2. Tee silmämääräinen tarkistus Terien ja sullojaroottorin välinen etäisyys pitää olla vähintään 20 mm. Etäisyyden säätö 1. Lukkomutteri (K) avataan. - teräpalkin molemmin puolin 2. Ruuvia (SK-3) kierretään, kunnes oikea etäisyys (20-30 mm) saavutetaan. - Molempia rajoitinruuveja säädetään niin, etteivät teräpalkit työskentelyasentoon käännettäessä kosketa muihin koneen osiin. 3. Rajoitinruuvit lukitaan lukkimuttereilla (K). 0700_-Schneidwerk_

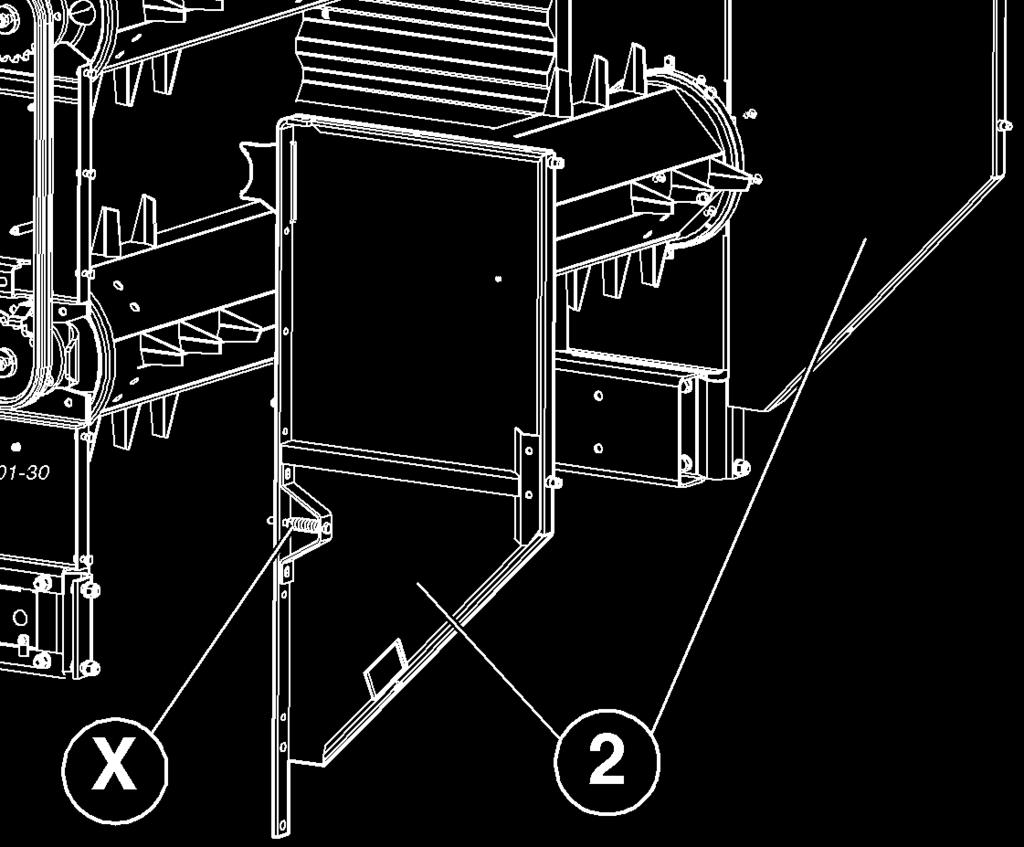

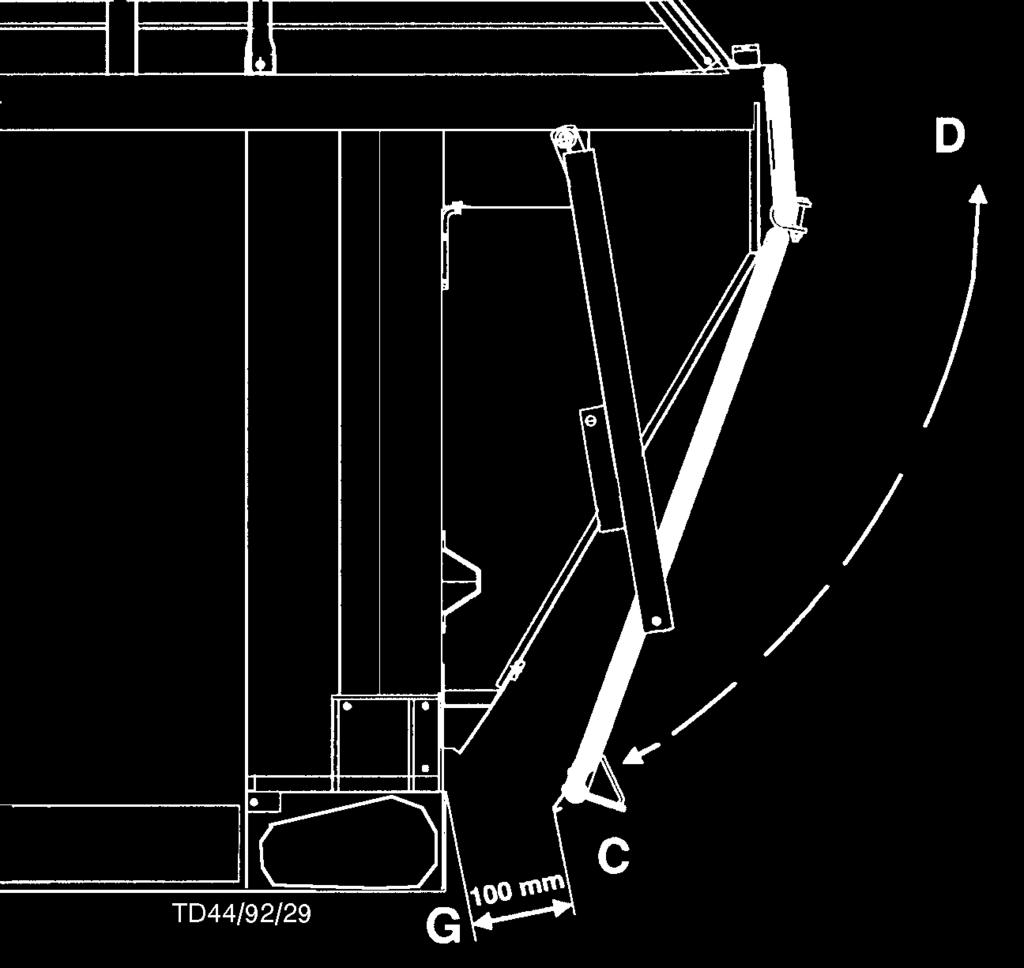

20 PERÄPORTTI Turvallisuusohjeita peräporttia suljettaessa Peräportti sulkeutuu asentoon C saakka omalla painollaan. Kuorman purkaminen purkutelojen avulla Versiot 1. Normaali purkukela * Takapelti on kiinnitetty kääntökaareen - lukitaan jousisokilla (F) molemmin puolin Huom! Kukaan ei saa olla peräportin avaamisen ja sulkemisen aikana sen lähistöllä! Älä seiso ylös nostetun peräportin alla! Ennen maantielle ajoa on peräportti suljettava. Tässä asennossa C kytkeytyy kaksitoiminen hydrauliikka kytkimen (56) avulla ja peräportti sulkeutuu paineen avulla asentoon (G). 2. Kaksoispurkukela * Takapelti on kiinnitetty sivuseinään - lukitaan jousisokilla (F) molemmin puolin Rehu leviää tasaisemmin maahan verrattuna normaalin purkukelan levitykseen. Toimintojen kytkennän aikana on pidettävä riittävä turvaväli! Esimerkki: On olemassa loukkaantumisvaara, jos joku oleskelee vaunun takana samalla kun kuljettaja käyttää toimintoja (avaa peräporttia, kytkee voimanottoa...) ohjaamossa. Varo! * Molemmin puolin olevat tapit on aina asennettava samalla tavalla sillä muuten peräportti ja nivelistö voi vaurioitua - Tarkista tämä asennuksen jälkeen ja ennen peräportin käyttöä. 1000_-Rückwand_

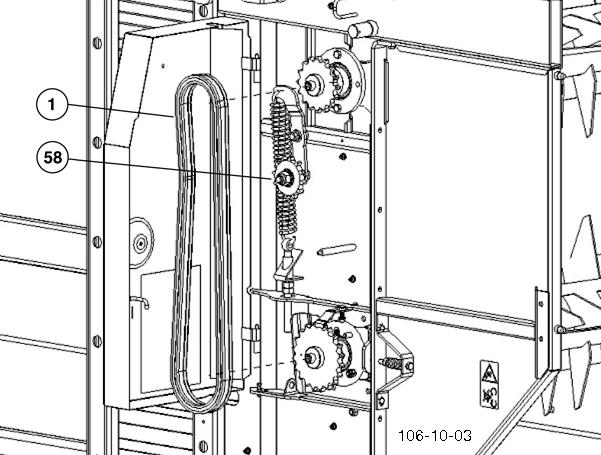

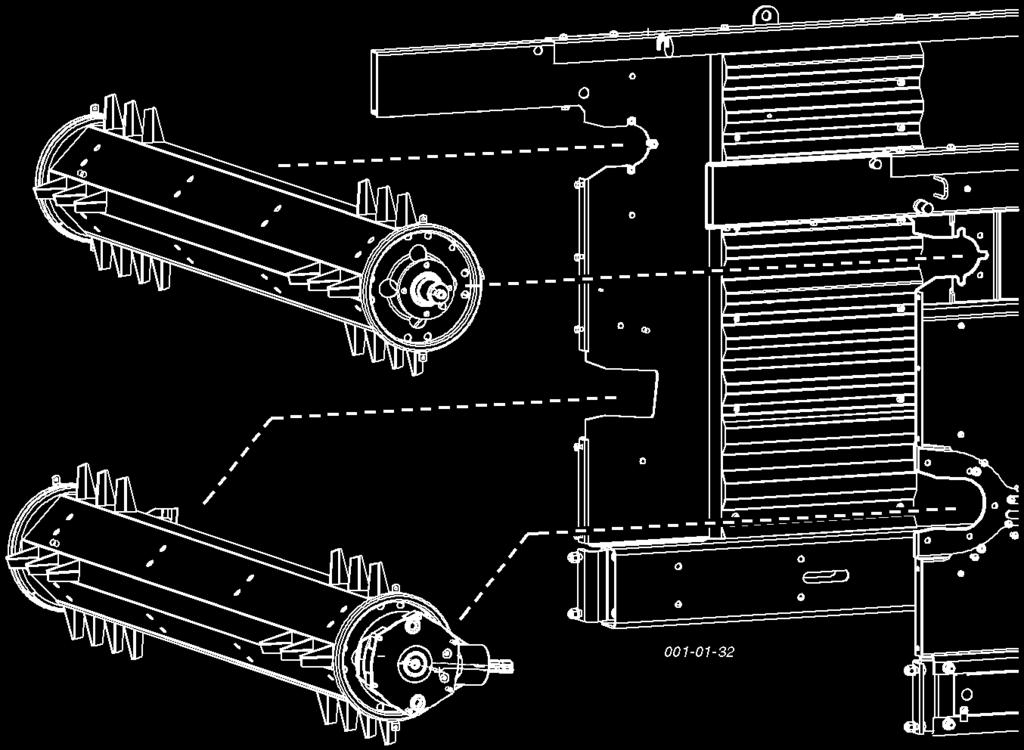

21 PURKUKELAT Purkukelojen irrotus 1. Avaa vaunun peräportti 2. Ketjun kiristin (58) löysätään ja käyttöketju (1) irrotetaan. Huomio! Älä tartu purkukelojen alueelle niin kauan kuin moottori käy. 3. Irrota sivupelti (2) molemmin puolin. Huom! Jousen esikiristyksen (X) säätöä ei saa muuttaa. 4. Ylemmän purkukelan irrotus Seuraavat ruuvit irrotetaan molemmin puolin: - kolme ruuvia (SK-3) laakerilaipasta - kaksi ruuvia (SK-2) suojalevystä 5. Alemman purkukelan irrottaminen - kaksi ruuvia (SK-2) irrotetaan suojalevystä molemmin puolin 6. Irrota purkukelat taaksepäin. 7. Asenna sivupellit (2) molemmin puolin uudelleen. 8. Säädä kytkin - katso seuraava sivu 1000_-DOSIERER_

22 PURKUKELAT Pohjakuljettimen kytkentä Yleistä Annostelutelojen ollessa asennettuna ruuvi (SK-5) sijaitsee anturin takana ja sillä ei ole tehtävää. Pohjakuljetin kytkeytyy anturin (90) kautta päälle ja pois annostelutelan jonkin osan toimesta. Pohjakuljetinmoottori voidaan kytkeä päälle ainoastaan - kuormausautomatiikan kautta tai - laukaisemalla ohjauspöydän pohjakuljetinkytkimen Huomio! Työskennellessä avattujen suojapeltien takana on olemassa lisääntynyt loukkaantumisvaara. Annostelutelojen ollessa purettuna anturi (90) ja näin ollen myös pohjakuljetin ovat aina pois päältä. Tätä ei kuitenkaan haluta kuormaamisen ja purkamisen aikana. Siksi annostelutelojen ollessa purettuna anturi (90) on kytkettävä päälle ruuvin (SK-5) avulla. Kytkemisetäisyys (A) on mm. Etäisyys on säädettävissä pitkittäisreiän kohdalla bar Paineöljykytkimen asennus Kun vaunua käytetään ilman purkukeloja, suosittelemme paineöljykytkimen (3) asentamista. Kun materiaali alkaa kuormauksen loppuvaiheessa painaa peräporttia, pysähtyy pohjakuljetin automaattisesti painekytkimen ansiosta. Kun purkukelat ovat käytössä ei painekytkintä tarvita. - Katso sähköliitäntä varaosaluettelosta, kytkentäkaavio kts. liite. - Säätäminen katso luvusta HUOLTO 1000_-DOSIERER_

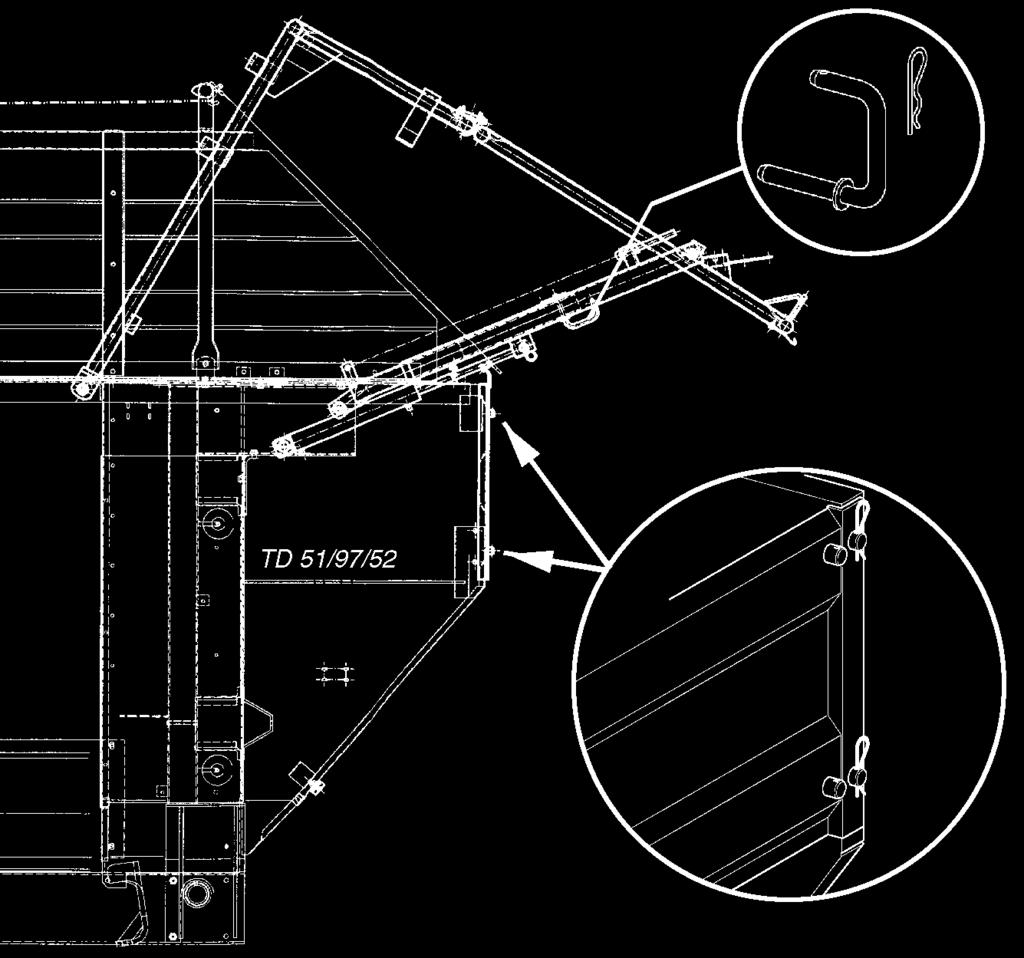

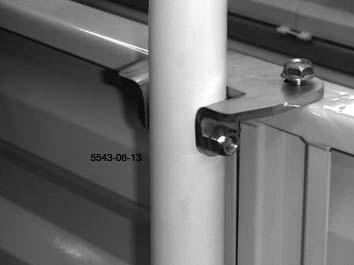

23 1000 Upm KOROTUSLAIDAT Korokelaitojen nostaminen Kokoaminen tapahtuu käänteisessä järjestyksessä. Huom! * Laitojen nostamiseen tarvitaan kaksi henkilöä ja se tehdään vaunun ollessa vaakasuorassa asennossa. * Loukkaantumisvaara Vaihe Yksityiskohta Huomautus 1 Kiinnitä kulmat etuseinän asentamista varten osakuva 1 mukaisesti. Huomioi kulmien asento! 2 Aseta etuseinä paikalleen ja kiinnitä se kulmiin ruuvien avulla. Kiinnitä kulmat takakaaren asentamista varten osakuva 3 mukaisesti. 3 Huomioi kulmien asento! Kiinnitä kaari kulmaan. Huom! Älä ylitä 4 m päällerakenteiden korkeuden osalta! Kiinnitä keskimmäiset kaaret. 4 Huomioi asennusosien järjestys! (katso detaljipiirros) Kaarien korkeusasento voidaan siirtää sivuseinän kiskoa pitkin. Ruuvaa nämä kiinni vasta sen jälkeen, kun vaihe 5 on saatu valmiiksi. 1001_-Aufbauoberteil_

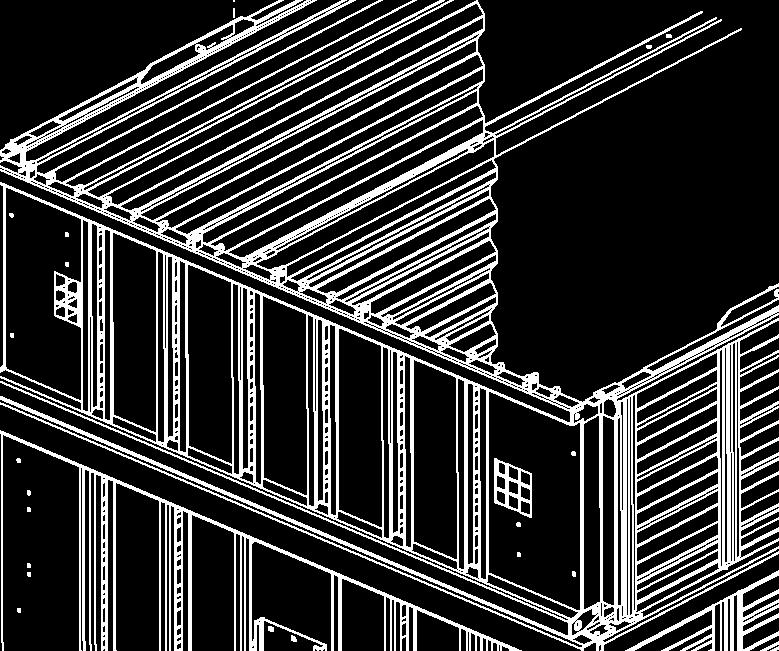

24 KOROTUSLAIDAT 5 Käännä sivuseinät auki ja ruuvaa ne kaarien kanssa yhteen. 6 Ladeautomatik Ladeautomatik-Klappe auf der Frontwand einhängen und mit Vorstecker sichern. 7 Ripusta lastausautomatiikan luukku etuseinän kaariin ja kiinnitä ne sokkien avulla. 8 X Kiinnitä anturi (ja kaapeli) sekä ylemmän lastausautomatiikan kytkentäkaari. Säädä haluamasi kytkentäkohta kytkentäkaaren pitkittäisreiän ruuvin avulla. Ylempi pitkittäisreikä: suurin kuormitus Alempi pitkittäisreikä: pienin kuormitus Kytkentäetäisyys (X): mm 9 Ripusta pressu takakaaren ja takaseinän väliin ja kiinnitä se sokkien avulla. 10 Kiinnitä köydet. Vinkki: upota köydet ennen kiinnittämistä ensin veteen, silloin ne venyvät paremmin. LISÄVARUSTE: kattoprofiilit Lastausautomatiikan toimivuuden kannalta on tärkeää, että kattoprofiilin ja lastausautomatiikan luukun väliset ruuviliitokset eivät ole liian kireitä! 1001_-Aufbauoberteil_

25 DIRECT CONTROL - OHJAUS Rakenne Jotta ohjaus voi toimia kunnolla, on tarkistettava seuraavat pistoliitännät: 1. traktorin 12 voltin jännitesyöttö 2. Ohjaimen ja jatkojohdon välinen liitos 3. Jatkojohdon ja CAN I/O -kaapelihaarauman liitos Moduulit Turvallisuusohje! Jos useat henkilöt pystyvät käyttämään laitteen tai traktorin ohjaimia samanaikaisesti, on oltava erityisen varovainen. Ko. henkilöiden tulee sopia etukäteen tärkeistä toimista. Esimerkki: Ohjauspöytä Painikkeiden merkitys Toimintopainikkeet: F1, F2, F3, F4 - tilannekohtaiset toiminnot... henkilö voi loukkaantua, jos hän oleskelee vaunun perän kohdalla ja toinen käynnistää traktorin hytistä käsin tietyn toiminnon (takaseinän avaus, moottorin käynnistys...).. ) Täyttötoimintopainikkeet: 1 - Automaattinen täyttö 2 - Silppurin kääntäminen sisään 3 - Nivelaisan nosto 4 - Noukkimen nosto 5 - Pohjakuljettimen siirto taakse 6 - Silppurin kääntäminen ulos 7 - Nivelaisan lasku 8 - Noukkimen lasku Tyhjennystoimintopainikkeet: 9 - Automaattinen tyhjennys 10 - Ohjausakselin ohjaus 11 - Takalaidan avaus 12 - Työ- ja täyttötilavalaisin 13 - Pohjakuljettimen siirto eteen 14 - Pohjakuljettimen käynnistys ja nopeus 15 - Takalaidan sulku 16 - SEIS 17 - Pohjakuljettimen nopeus Pohjakuljettimen nopeus Päälle/pois päältä Ohjaimen ohjelmistoversio (V x.xx) ilmestyy näyttöön sen jälkeen, kun ohjain on kytketty virransyöttöön ja kytketty päälle DIRECT-CONTROL_

26 DIRECT CONTROL - OHJAUS Direct Control -laitteen käyttöönotto Kytke ohjain päälle - painamalla lyhyesti I/O-painiketta Käynnistysnäyttö ilmestyy hetkeksi. Käynnistysnäytön tiedot: - Ohjelmistoversio WORK-valikko Täyttötoiminnot - Paina käynnistysvalikon painiketta siirtyäksesi työvalikkoon. - Paina työvalikon painiketta siirtyäksesi takaisin käynnistysvalikkoon. 1. Täyttöautomatiikka (toivevaruste) paina painiketta Neuvo: Seuraavat käyttöohjeet koskevat vaunuja, joissa on kaikki lisävarusteet. Sen jälkeen ilmestyy käynnistysvalikko: Käynnistysvalikon tiedot: - valittu laitemalli (tässä: Europrofi) - Toimintopainikkeet Toimintopainikkeet: F1 F2 F3 F4 Paina lyhyesti F1 siirtyäksesi työvalikkoon. Paina lyhyesti F2 siirtyäksesi asetusvalikkoon. Paina F2 10 s ajan siirtyäksesi kokoonpanovalikkoon. Paina lyhyesti F3 siirtyäksesi testausvalikkoon. Paina lyhyesti F4 siirtyäksesi tiedotvalikkoon. Vikojen kuittaaminen: Jos käynnistysvalikon asemasta ilmestyy vikailmoitus (kts. vianmääritysvalikko): 1. Poista vika 2. Paina F4, kunnes näyttöön ilmestyy ACK, jolloin vika voidaan kuitata. Vikojen jättäminen huomioimatta: Jos et kykene poistamaan vikaa siitä istumalta, on mahdollista jättää vika vaille huomiota ohjauksen seuraavaan käynnistykseen asti. 1. Paina F4 kunnes näyttöön ilmestyy OFF Neuvo: Koska valmistaja ei takaa laitteen toimivuutta, jos vikailmoituksia jätetään vaille huomiota, tulisi käyttäjä ottaa yhteyttä asiakaspalveluun ennen työn jatkamista. - Täyttöautomatiikka kytkeytyy päälle tai pois päältä - käytössä oleva täyttöautomatiikka näkyy näytössä Täyttöautomatiikan kytkeminen päälle tai pois päältä onnistuu vain, kun takalaita on suljettuna. Täyttöautomatiikan ohjaus: - Täyttöasteläppä alhaalla - Täyttöasteläppä ylhäällä - Pohjakuljetin kytkeytyy päälle automaattisesti - Kuorma siirtyy hieman taakse - Toista tapahtuma, kunnes täyttötila on täynnä Täynnä-ilmoitus annetaan, kun rehu - painaa kohti takalaitaa Kun vaunu on täynnä: - Täynnä-ilmoitus (Full) ilmestyy näyttöön. - kuormalaskuri kasvaa yhdellä. Huomaa! Täyttöautomatiikka täytyy käynnistää vain kerran. - Kun vaunu on täynnä: - Täyttöautomatiikka kytkeytyy pois päältä automaattisesti - Tyhjennyksen jälkeen: - Täyttöautomatiikka kytkeytyy päälle automaattisesti Kytkentä pysyy voimassa myös, kun järjestelmä sammutetaan ja käynnistetään uudelleen. Neuvo: Koneissa, joissa on alaskäännettävät korokelaidat, ei voida käyttää automaattikuormausta. Neuvo: Kuorman laskeminen tapahtuu joko täynnäilmoituksella (FULL) tai tilasarjalla: Takalaite kiinni --> takalaite auki --> pohjakuljettimen paluu 10 sekuntia DIRECT-CONTROL_

27 DIRECT CONTROL - OHJAUS 2. Pohjakuljettimen täyttö Neuvo: Jos nuokinta lasketaan alas silppurin ollessa ulos käännettynä vilkkuu kuvake Silppuri käännetty ulos, ja äänimerkki (viisikertainen piippaus) soi. Niin kauan kuin painiketta painetaan - liikkuu pohjakuljetin maksiminopeudella noukkimelta kohti takalaitaa. Pohjakuljetin ei liiku enää (SEIS-ilmoitus): - kun Vauna täynnä -ilmoitus on ilmestynyt - kun painike vapautetaan. (Voidaan käyttää myös, kun vaihdetaan hetkittäin maksiminopeudelle tyhjennyksen yhteydessä.) 3. Silppurin ottaminen käyttöön/kääntäminen sisään (Tavoitevaruste) 5. Nivelaisan laskeminen Niin kauan kuin painiketta painetaan - Noukinvaunun etupuoli lasketaan - Pohjakuljetin ei kytkeydy pois päältä nivelaisaa laskettaessa. - Työvalikossa ei ilmoitusta 6. Nivelaisan nostaminen Niin kauan kuin painiketta painetaan - siirtyvät terät syöttökanavan sisään Niin kauan kuin painiketta painetaan - Noukinvaunun etupuoli nostetaan - Työvalikossa ei ilmoitusta Ilmoitus näytössä: Silppuri käännetty ulos Silppuri käännetty kokonaan sisään/käytössä 7. Noukkimen nostaminen Niin kauan kuin painiketta painetaan - noukin liikkuu ylöspäin 4. Silppurin kääntäminen ulos Niin kauan kuin painiketta painetaan: 8. Noukkimen laskeminen - siirtyvät terät syöttökanavasta ulos - Malleissa Europrofi ja Faro tapahtuu tämä ilman painetta. Jos uloskääntäminen ilman painetta ei ole mahdollista, käytä ulkoisia silppuripainikkeita. - Malleissa Euroboss ja Primo: terät siirtyvät paineella syöttökanavasta. Ilmoitus näytössä: (kts. kohdasta Silppurin ottaminen käyttöön/kääntäminen sisään) Lyhyt painallus - Noukin liikkuu alas ja pysyy kellunta-asennossa - Ilmoitus näytössä Noukin nostettu Noukin laskettu DIRECT-CONTROL_

28 DIRECT CONTROL - OHJAUS Toimintopainikkeet: Korokelaitojen nostaminen - vain, jos kokoonpanovalikossa valittuna (tavoitevaruste) - ei ilmoitusta näytössä Korokelaitojen laskeminen - vain, jos kokoonpanovalikossa valittuna (tavoitevaruste) - ei ilmoitusta näytössä Annosteluainelisäys päälle/pois päältä - kytkee 12 V lähdön, jolla voidaan ohjata annostelupumppua tai venttiiliä annosteluaineen automaattiseen lisäämiseen. Tämän lähdön maksimaalinen kuormitus: 3 A (tavoitevaruste) Jos painiketta "Sulje takalaita" painetaan lyhyesti tyhjennyksen ollessa kesken: - pohjakuljetin pysähtyy. - Kuvake vilkkuu - Avattu takalaita laskeutuu hitaasti. - Takalaidan sulkemisen hydrauliikka laukeaa paineella. - Takalaita on suljettu vasta kun huutomerkkikuvake sammuu. 2. Pohjakuljettimen tyhjennys/ 2-tasomoottori Lyhyt painallus Näyttö: siirtyminen ylempään valikkoon (tässä: Käynnistysvalikko) WORK-valikko Tyhjennystoiminnot - Paina käynnistysvalikon painiketta siirtyäksesi työvalikkoon. - Paina työvalikon painiketta siirtyäksesi takaisin käynnistysvalikkoon. 1. Tyhjennysautomatiikka: Paina painiketta 1 s ajan - Tyhjennysautomatiikka kytkeytyy päälle tai pois päältä Myös painike Sulje takalaita sammuttaa tyhjennysautomatiikan. - käytössä oleva tyhjennysautomatiikka näkyy näytössä Tyhjennysautomatiikan toimintasarja Huom! Toiminto Tyhjennysautomatiikan käynnistys astuu voimaan 0,8 sekunnin viipeellä (katukuljetuksen turvallisuustoimenpide) 1. Takalaidan avaus Neuvo: Takalaita on avattava kokonaan Jos takalaita ei avaudu kokonaan painalluksella, on traktorin hydrauliikan parametri Takalaidan avausaika säädettävä. Parametri Takalaidan avausaika löytyy Asetusvalikosta. 2. Pohjakuljetin käynnistyy viimeksi tallennetulla nopeudella - Pohjakuljetin kytkeytyy päälle tai pois päältä - Ilmoitus näytössä - hidas tai nopea Hitaalla tasolla - kilpikonna - Nopeuden säätäminen on mahdollista painamalla "+" tai "-". Nopealla tasolla - jänis (tavoitevaruste 2-tasomoottori) - Pohjakuljetin liikkuu maksiminopeudulla - Nopeutta ei voida säätää Pohjakuljettimen pysäytys painikkeella "Stop", tai "Pohjakuljetin eteen" Pohjakuljettimen taakseliikkeen hetkittäinen kumoaminen, kun - noukinta nostetaan - takalaita avataan - teriä käännetään sisään - korokelaitoja lasketaan tai pystytetään - ohjautuva akseli estetään Pohjakuljetin käynnistyy vain, jos muita hydrauliikkatoimintoja ei ole käytössä ja takalaita on suljettu DIRECT-CONTROL_

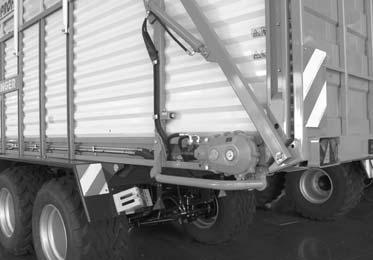

29 DIRECT CONTROL - OHJAUS Pohjakuljettimen peräpainike: (tavoitevaruste) Vaihtoehtona Direct Control -ohjaukseen pohjakuljetinta voidaan ohjata myös noukinvaunun takaosasta käsin. 3. Ohjautuva akselirakenne Paina painiketta - Ohjautuva akseli vapautetaan tai estetään. - Ilmoitus näytössä: Vapautettu Estetty Yksi painallus: käynnistää pohjakuljettimen Toinen painallus: sammuttaa pohjakuljettimen. Painallus 3 s ajan: siirtyminen maksiminopeudelle (jänistaso 2-tasomoottorilla). Neuvo: Pohjakuljettimen peräkytkin toimii vain, kun takalaita on avattuna. Neuvo: Hydraulinen esto vie jonkin aikaa. Sen aikana vilkkuu Vapautettu-kuvake. Kun paine on kasvanut riittävän suureksi, ilmestyy kuvake Estetty. Estämisen voidaan keskeyttää painamalla -painiketta uudestaan. Huom! Ohjautuvan akselin hydraulisen estämisen aikana näppäimistöstä ei voida käyttää muita hydraulitoimintoja. Turvallisuusohje! Tarkista automaattisen ohjautuvan akselin toimivuus ennen katukuljetusta. Peruuttaessa ohjautuvan akselin on oltava estetty DIRECT-CONTROL_

30 DIRECT CONTROL - OHJAUS Huom! Ohjaava akseli on lukittava: - ajaessa yli 30 km/h vauhdilla suoraan eteenpäin - päällystämättömillä teillä - rinneajossa - käytettäessä nivelaisaa etuakselin kuormituksen keventämiseksi - ajaessa ajosiilon yli - kun ohjaamattoman akselin sivuohjaus ei enää riitä 4. Takalaidan avaus Niin kauan kuin painiketta painetaan Takalaidan sulkuautomatiikka voidaan pysäyttä jollakin näistä painikkeista:,, tai 6. Seis Lyhyt painallus - Pysäyttää kaikki moottorit ja toiminnot, joita ohjataan suoraan Direct Control -ohjauksella. - Sammuttaa kaikki senhetkiset automatiikkatoiminnot. 7. Pohjakuljettimen nopeuden laskeminen Käytä valitun toiminnon suorittamiseen - Arvon pienentäminen 8. Pohjakuljettimen nopeuden nostaminen Käytä valitun toiminnon suorittamiseen - Arvon suurentaminen - takalaita aukeaa - sulkematta oleva takalaita näkyy näytössä 5. Takalaidan sulku Lyhyt painallus Huom! Toiminto Takalaidan avaus astuu voimaan 0,8 sekunnin viipeellä (katukuljetuksen turvallisuustoimenpide). 9. Työ- ja täyttötilavalaisin (tavoitevaruste) Vaihtaa seuraavien toimintojen välillä POIS PÄÄLLE AUTOMATIIKKA Valaisin on sammuksissa Valaisin on pysyvästi päällä Valaisin syttyy automaattisesti, kun takalaita on auki. - Pohjakuljetinmoottori pysähtyy. - Takalaita laskeutuu hitaasti. (Ilman talliruokintatakalaitaa) tai takalaita lasketaan 40 baarin paineella (talliruokintatakalaidan kanssa) - Kun takalaita alkaa saavuttaa ala-asennon (auki n. 10 cm) - traktorihydrauliikka kytkeytyy päälle - takalaita suljetaan traktorihydrauliikan avulla. Toimintopainikkeet: Korokolaitojen nosto - vain, jos on valittu kokoonpanovalikossa (tavoitevaruste) Korokolaitojen lasku - vain, jos on valittu kokoonpanovalikossa (tavoitevaruste) Annosteluainelisäys päälle/pois - annosteluaineen automaattisen lisäyksen valinta. Annosteluainetta lisätään vain, kun noukin on laskettu alas. Näyttö: (tavoitevaruste) siirtyminen ylempään valikkoon (tässä: Käynnistysvalikko) Huom! Automaattinen sulku. Sulkutapahtuman aikana kuvake Takalaita sulkeutuu vilkkuu DIRECT-CONTROL_

31 DIRECT CONTROL - OHJAUS Asetusvalikko - Paina käynnistysvalikon painiketta siirtyäksesi asetusvalikkoon. - Paina asetusvalikon painiketta siirtyäksesi takaisin käynnistysvalikkoon. Testausvalikko - Paina käynnistysvalikon painiketta siirtyäksesi testausvalikkoon. - Paina testausvalikon painiketta siirtyäksesi takaisin käynnistysvalikkoon. Neuvo: Näytössä näkyvät vain CONFIG- (Kokoonpano) valikossa valitut toiminnot. Näyttö: 1. Näyttövalaistus prosenttiasteikossa 2. Näppäimistövalaistus päälle/pois Ohjausta käynnistettäessä näppäimistövalaistus on automaattisesti päällä 3. Takalaidan avaamisajan asetus tyhjennysautomatiikalla ( s) Toimintopainikkeet: Valikon tietojen muokkaus selaaminen alas selaaminen ylös siirtyminen ylempään valikkoon (tässä: Käynnistysvalikko) Näyttö: Anturitestausvalikko Venttiilitestausvalikko Tiedotvalikko Toimintopainikkeet: Valinnan vahvistus ja valikon vaihto selaaminen vasemmalle selaaminen oikealle siirtyminen ylempään valikkoon (tässä: Käynnistysvalikko) Valikkotietoja muokattaessa toimintopainikkeiden toiminnot muuttuvat. tallentaa senhetkisen parametriarvon (ja siirtyy rivin sisällä seuraavalle parametrille). parametriarvon muokkaus parametriarvon muokkaus siirtyminen edelliseen valikkoon (tässä: asetusvalikko) DIRECT-CONTROL_

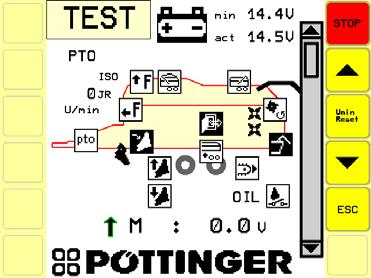

32 DIRECT CONTROL - OHJAUS 1. Anturitestausvalikko - Paina testausvalikon painiketta siirtyäksesi anturitestausvalikkoon. - Paina anturitestausvalikon painiketta siirtyäksesi takaisin testausvalikkoon. 2. Venttiilitestausvalikko - Paina testausvalikon painiketta siirtyäksesi venttiilitestausvalikkoon. - Paina venttiilitestausvalikon painiketta siirtyäksesi takaisin testausvalikkoon. Näyttö: kaikki anturit järjestetty riviin Kaikkien mahdollisten antureiden luettelo: Näyttö: kaikki venttiilit järjestetty riviin Kaikkien mahdollisten venttiilien luettelo: B1 Kiertolukuanturi Y3 Tieventtiilin lasku B2 Silppurianturi Y4 Tieventtiilin nosto B3 Anturi täyttöautomatiikka ylhäällä Y7+Y8 Nivelaisan istukkaventtiili B4 S1 S2 B7 B6 B5 S3 Anturi täyttöautomatiikka alhaalla ulkoinen tunnistin, silppurin kääntäminen sisään ulkoinen tunnistin, silppurin kääntäminen ulos Täyttötilan oven anturi Täynnäilmoituksen anturi (joko öljypainekytkin TAI Euroboss-anturi) Takalaidan anturi Pohjakuljettimen perätunnistin Toimintopainikkeet yhdellä rivillä alas yhdellä rivillä ylös Y5 Y11+Y12 Y16 Y17+Y18 Y1 Y2 Y15 Y20 Y13+Y14 Noukkimen istukkaventtiili Silppurin istukkaventtiilit Ohjautuvan akselin istukkaventtiili Korokelaidan istukkaventtiilit Pohjakuljetin eteen istukkaventtiili Pohjakuljetin taakse istukkaventtiili Nopeus on säädettävissä prosentteina. 2-tasomoottorin istukkaventtiili Takalaiden 40 baaria istukkaventtiili Takalaiden istukkaventtiilit siirtyminen ylempään valikkoon (tässä: Käynnistysvalikko) Neuvo: Valikosta poistuessa kaikki lähdöt sulkeutuvat. 1. Valitse rivi, jossa testattava anturi on. 2. Käytössä olevat anturit, tunnistimet tai kytkiment näkyvät mustalla taustalla DIRECT-CONTROL_

33 DIRECT CONTROL - OHJAUS Toimintopainikkeet: valitsee sillä hetkellä näytössä olevan rivin yhdellä rivillä alas yhdellä rivillä ylös siirtyminen ylempään valikkoon (tässä: Testausvalikko) Rivillä ollessa toimintopainikkeilla on toinen merkitys. TIEDOT-valikko - Paina käynnistysvalikon painiketta siirtyäksesi työvalikkoon. - Paina työvalikon painiketta siirtyäksesi takaisin käynnistysvalikkoon. 1 4 tallentaa senhetkisen venttiilitilan (jännitteinen/jännitteetön) ja siirtyy rivin sisällä seuraavalle venttiilille. ventiilitilan muutto ventiilitilan muutto siirtyminen edelliseen valikkoon (tässä: Venttiilitestausvalikko) 2 Näyttö: 1. Osakuormalaskuri (L) 2. Kokonaiskuormalaskuri ( L) 3. Kokonaistuntilaskuri ( h) 4. Osatuntilaskuri (h) 3 1. Valitse rivi, jossa testattava venttiili on. 2. Muuta haluamasi venttiilin tilaa. 3. Ventiilitilan tallennus. 3. Tiedotvalikko - Paina testausvalikon painiketta siirtyäksesi tiedotvalikkoon. - Paina tiedotvalikon painiketta siirtyäksesi takaisin testausvalikkoon. Toimintopainikkeet: Tuntien ja kuormien osalaskureiden nollaus Paina (F1) 3 s ajan, kun haluat nollata molemmat laskurit. Nollauksen jälkeen kuuluu merkkiääni. siirtyminen ylempään valikkoon (tässä: Käynnistysvalikko) Tuntilaskuri laskee aina, kun nivelakseli pyörii. Kuormalaskuri kasvaa, kun - on annetu täynnä-ilmoitus - kun seuraava tapahtumasarja on valmis: takalaita avattu ja pohjakuljetin 10 s käytössä Tiedotvalikossa näkyy asennetun ohjelmiston versio ja senhetkinen jännite. Näyttö: DC... Direct Control M1... CAN I/O -moduuli 1 M2... CAN I/O -moduuli 2 Toimintopainikkeet: siirtyminen edelliseen valikkoon (tässä: Testausvalikko) DIRECT-CONTROL_

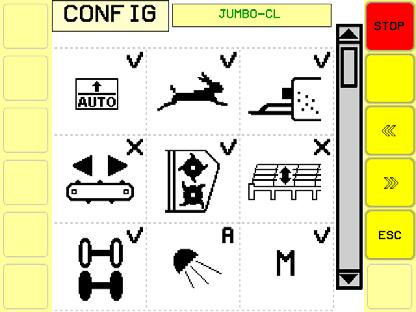

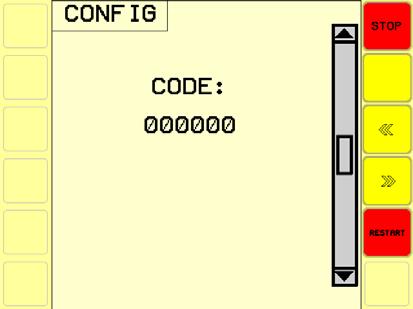

34 DIRECT CONTROL - OHJAUS Kokoonpanovalikko - Paina käynnistysvalikon painiketta siirtyäksesi kokoonpanovalikkoon. - Paina kokoonpanovalikon painiketta siirtyäksesi takaisin käynnistysvalikkoon. Toimintopainikkeiden avulla voit lisätä uusia varusteita noukinvaunun ohjaukseen tai poistaa entisiä varusteita. Toimintopainikkeet: valitsee sillä hetkellä näytössä olevan rivin yhdellä rivillä alas yhdellä rivillä alas siirtyminen edelliseen valikkoon (tässä: Käynnistysvalikko) Rivillä ollessa toimintopainikkeilla on toinen merkitys. Näyttö: Kokoonpanovalikossa näkyy kaikki mahdolliset varusteosat. Tässä lisätään laitteen kokoonpanon jokainen uusi varustehankinta. Jos varusteosan vieressä näkyy rasti, on se käytössä. Jos varusteosan vieressä näkyy ruksi, on vastaava osa pois käytöstä eikä ohjaus ota sitä huomioon. Neuvo: Jos hankkimasi varuste ei ole otettu käyttöön kokoonpanovalikossa, vastaavaa osaa ei voida ohjata. tallentaa senhetkisen varusteosan käyttötilan ja siirtyy rivin sisällä seuraavaan varusteosaan. ottaa käyttöön tai poistaa käytöstä varusteosan ottaa käyttöön tai poistaa käytöstä varusteosan siirtyminen edelliseen valikkoon (tässä: Kokoonpanovalikko Varusteosat: Konetyyppi Faro, Primo, Europrofi, Euroboss, Täyttöautomatiikka 2-tasomoottori Annosteluainelisäys Ohjautuva akseli Valaisimet Korokelaidat vain sisäinen käyttö DIRECT-CONTROL_

35 DIRECT CONTROL - OHJAUS Vianmääritystoiminnot Kun järjestelmä tunnistaa vian: - hälytyslomake ilmestyy - hälytysmerkkiääni soi - vastaava kuvake ilmestyy. Vikojen kuittaaminen: Jos käynnistysvalikon asemasta ilmestyy vikailmoitus (kts. vianmääritysvalikko): 1. Poista vika 2. Paina F4, kunnes näyttöön ilmestyy ACK, jolloin vika voidaan kuitata. Vikojen jättäminen huomioimatta: Jos et kykene poistamaan vikaa siitä istumalta, on mahdollista jättää vika vaille huomiota ohjauksen seuraavaan käynnistykseen asti. 1. Paina F4 kunnes näyttöön ilmestyy OFF Käyntioven valvonta Aina kun käyntiovi avataan, kaikki hydraulitoiminnot pysähtyvät ja näyttöön ilmestyy seuraava vianmääritysilmoitus: Ilmoituksen kuittaamiseksi on käyntiovi suljettava. Neuvo: Ennen käyntioven sulkemista on ehdottomasti varmistettava, että täyttötilassa ei ole ihmisiä. Anturijännite Anturin jännitesyötön vikatoiminto Syyt: - CAN I/O -moduulissa liian vähän jännitettä - viallinen CAN I/O -moduuli Turvallisuusohje Täyttötilaan astuminen on sallittu vain, jos traktori on pysäytetty ja virta-avain vedetty pois virtalukosta. Neuvo: Koska valmistaja ei takaa laitteen toimivuutta, jos vikailmoituksia jätetään vaille huomiota, tulisi käyttäjä ottaa yhteyttä asiakaspalveluun ennen työn jatkamista. Silpputerien valvonta aktivoituu, kun painetaan painiketta "laske noukinta" silppurikoneiston ollessaan ulos käännettyinä. Ilmoitustapa: - merkkiääni - kuvake vilkkuu viidesti Takalaidan valvonta aktivoituu, jos pohjakuljettimen paluu on käynnissä ja takalaita avautuu sen aikana, ilman annettua täynnäilmoitusta. Ilmoitustapa: - merkkiääni Neuvo: Jos jännitesyötössä on ongelmia, tarkista testausvalikon sivu Jännitesyöttö. CAN I/O viallinen Yhteys CAN I/O -moduuliin on poikki. Ilmestyy seuraava vianmääritysilmoitus: Syyt: - yhteys CAN -moduuliin on poikki - viallinen sulake Neuvo: Tätä vikailmoitusta ei voida jättää huomioimatta. - kuvake vilkkuu viidesti Tarkista täynnäilmoitusanturin asetukset DIRECT-CONTROL_

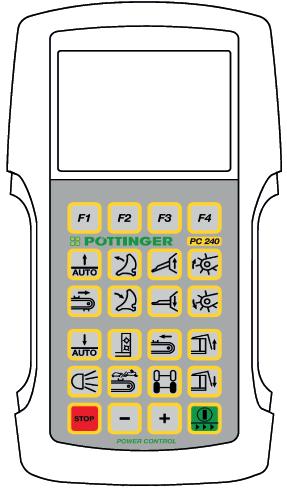

36 POWER CONTROL - OHJAUS Päätteen ominaisuudet Sähköliitäntä Koko elektroniikan virransyöttö (työlaskimelle ja päätteelle) kulkee standardin DIN 9680 mukaisen pistokkeen kautta traktorin 12 V -ajoneuvoverkosta. Näitä 3-napaisia pistokkeita käytetään 2-napaisina, koska tarvitaan ainoastaan kahta pääliitäntää (+12 V, massa). Huom! Muunlaisia pistokkeita ja pistorasioita ei saa käyttää, koska niiden toimintavarmuus ei ole taattu. Tekniset tiedot Käyttöjännite: + 10V V Käyttölämpötila-alue: - 20 C C Varastointilämpötila: - 30 C C Suojausluokka: IP65 Sulake: 10 A multifuse käyttöjännitepistokkeessa. Toiminto Power Control -päätteen avulla voidaan ohjata kiinteästi asennetun laitteen kaikkia toimintoja. Lisäksi Power Control -päätteessä on suuri näyttö senhetkisen käyttötilan ja erilaisten valikkojen ja hälytysilmoitusten esittämiseen. Edellytyksenä on yksisuuntainen hydraulipiiri, jossa on paineeton paluuvirtaus tai kuormitusanturi. Käyttöönotto Turvallisuusohjeita Koska useampi henkilö voi käyttää vaunun toimintoja samanaikaisesti, on erityistä varovaisuutta noudatettava. Vaunun käytöstä on etukäteen sovittava. Esimerkki: On olemassa onnettomuusvaara, jos joku oleskelee vaunun takana ja kuljettaja käyttää ohjaamossa olevaa ohjausyksikköä (esim. avaa peräportin, kytkee voimanoton jne.) Power- Control -pääte 1. Käyttö Power-Control -päätteelläaseta Power-Control-pääte traktorin hyttiin niin, että siihen on hyvä näköyhteys. (Kiinnitystä varten päätteen takana on pidike.) 2. Kytke pääte 1-pistokkeen avulla traktorin kaapeliin. 3. Johdata asennetun laitteen työlaskimen kaapeli traktorin hyttiin ja kytke se Iosbuspistokkeen (2) avulla traktorin kaapeliin. (Huomioi kaapelin ohjeidenmukainen sijoittaminen!) 4. Työnnä traktorin kaapelin pistoke (3) traktorin 12 V -virtarasiaan. Power- Control -pääte pistoke 1 ISO-väylä-yhteensopiva laskin ISO-Bus pistoke 2 Neuvo: Älä altista päätettä sään vaikutuksille. 10 Ampere sulake Paina I/O-näppäintä, kun haluat käynnistää päätteen. Pääte sammutetaan pitämällä I/O-näppäintä 3 sekunnin ajan alhaalla. pistoke 3 Traktorin kaapeli, jossa ISO-väylä Neuvo! Power Control kytkeytyy pois päältä 1 tunnin kuluttua viimeisestä näppäinkosketuksesta. 1300_-Power-Control_

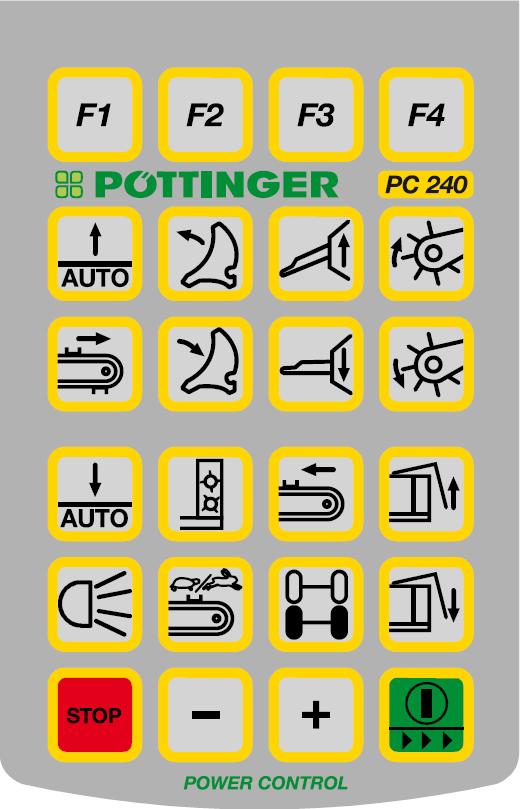

37 POWER CONTROL - OHJAUS Painikkeiden toiminnot Toimintopainikkeeta a Toimintopainike 1* b Toimintopainike 2* c Toimintopainike 3* d Toimintopainike 4* Lastaustoiminnon painikkeet e f g h i j k l Automaattinen lastaus Käännä silputerät sisään Aja nivelaisa ulos nosta vaunu Nosta noukin Pohjakuljetin pakki/lastaus Käännä silppurikoneisto ulos Aja nivelaisa sisään laske vaunu Laske noukin alas Tyhjennystoiminnon painikkeet m n o p q r s t u v w x Automaattinen tyhjennys Annostelutelat päälle pois päältä Pohjakuljetin etukäyttö Avaa takalaita Valaistus Pohjakuljettimen tyhjennys Lisävar. kaksitasomoottori hidas nopea Ohjaavan taka-akselin lukitus avaus takalaidan sulku STOP Arvon alennus / mattoperän nopeuden hidastaminen Arvon lisäys / mattoperän nopeuden lisääminen Päälle/pois päältä / valikon vaihto Paina [Virtakytkin] -painiketta, kun haluat kytkeä Power Control päätteen päälle. Paina [Virtakytkin] painiketta, kun haluat siirtyä järjestelmän valikkoon. Pidä [Virtakytkin] painiketta pitkään alhaalla, kun haluat sammuttaa Power Control päätteen. a b c d e f i j k l m n q r s t u v g o w h p x 1300_-Power-Control_

38 POWER CONTROL - OHJAUS Valikon rakenne M1 M2 M3 M4 M5 Paina 10 sekunnin ajan! M6 M7 1300_-Power-Control_

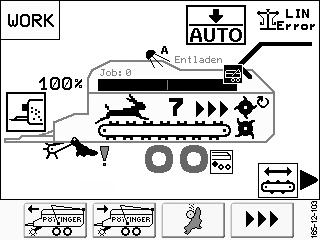

39 POWER CONTROL - OHJAUS Valikot Aloitusvalikko M1 Aloitusvalikko ilmestyy sen jälkeen kun Power Control -pääte käynnistetään. Näyttö: 1... Ohjelmistoversio 2... Toimintopainikkeet 1 Toimintopainikkeet:... Työvalikko M2... Asetusvalikko M3 / Paina pitkään: Kokoonpanovalikko M6... Tiedot-valikko M Anturitestausvalikko 1300_-Power-Control_

40 POWER CONTROL - OHJAUS Työvalikko M2 Paina aloitusvalikon toimintopainiketta, kun haluat siirtyä työvalikkoon. Paina toimintopainiketta, kun haluat palata käynnistysvalikkoon. Näyttö: 1. Lastausautomatiikka käytössä*/ei käytössä Jos kuvake näkyy, on lastausautomatiikka käytössä. 2. Valaistus Valot päälle* Valo pois Neuvo Kaikki tavoitevarusteet, mukaan lukien ohjaus, on asetettava kokoonpanovalikossa (M6). Automatiikka päälle Valot päälle Automatiikka pois Valo pois Takalaita 6 auki kiinni* sulje lukitse Nopeustaso Takalaidan lukitus käytössä Neuvo: hitaasti nopeasti 4. Annostelutela ei ole olemassa/pois päältä*/ päällä Annostelutela - pois 5. Ohjaava akseli lukittu/avattu* lukittu* Annostelutela - päällä avattu jos lukittu kuvake vilkkuu, on ohjaava akseli juuri lukittu. 6. Lastausmomenttianturin tila: (näkyy vain, kun noukin on laskettu alas.) Näyttää roottorin senhetkisen kuormituksen. Lastauksen aikana pohjakuljetin kulkee aina maksiminopeudella. 8. Silputeräasento käännetty ulos/käännetty sisään käännetty sisään ulos käännetty* Neuvo: Kun tämä kuvake vilkkuu, silpputeriä ei voida kääntää automaattisen terien teroituslaitteen asennon vuoksi. (vain automaattisen terien teroituslaitteen tapauksessa) 9. Noukinasento laskettu alas*/nostettu nostettu laskettu 7. Pohjakuljettimen tila Stop* / Eteen / Taakse gestoppt Hitaasti eteen Taakse Eteen nopeasti Nopeus 1300_-Power-Control_

41 POWER CONTROL - OHJAUS 10. Täyttöasteen näyttö (lisävaruste) Tyhjännysautomatiikka käytössä*/ei käytössä. Jos kuvake näkyy, on lastausautomatiikka käytössä. 12. Kuorman varmistus edessä/takana/keskiasennossa* edessä takana Jos kuvakkeet vilkkuvat, on kuorman varmistus keskiasennossa tai siirtymässä eteen tai taakse. Neuvo: Jos kuorman varmistuksen sanka on keskiasennossa, on mahdollista, että maksimaalinen kuljetuskorkeus on ylitetty. 13. Mattoperän tila: Toimintopainikkeet: 14. Nostoteli laskettu/nostettu* Mattoperän valinta (ei mekaaniselle mattoperälle)) hydraulinen hydraulinen mattoperä oikealle hydraulinen hydraulinen mattoperä vasemmalle mekaaninen mattoperä kulkee asetettuun suuntaan Nostoteli laskettu alas Nostoteli nostettu ylös Neuvo: Jos tukikuorma on liian suuri, ei nostoteliä voida nostaa. Kun tukikuorma ylittää kriittisin tason nostotelin ollessaa nostettuna, laskee nostoteli automaattisesti alas. 15. Annosteluaineen lisäys käytössä/ei käytössä käytössä annosteluainetta lisätään ei käytössä annosteluainetta ei lisätä Neuvo: Jos kuvaketta ei näy, on annosteluaineen lisäysautomatiikka kytketty pois päältä tai sitä ei ole asetettu. Terien teroituslaitteen valikko - katso Autocutin käyttöopas Kuivarehutelineen nosto - vain, jos on otettu käyttöön kokoonpanovalikossa. Kuivarehutelineen lasku vain, jos on otettu käyttöön kokoonpanovalikossa. Annosteluaineen lisäys päällä/pois kytkee automaattisen annosteluaineen lisäyksen. Annosteluainetta lisätään vain, kun noukin on laskettu alas. Sulje kuorman varmistus* Avaa kuorman varmistus* Käännä keulaportit** eteen Käännä keulaportit** ylös Käännä ylempi keulaportti alas keulaportti liikkuu niin kauan, kuin painiketta pidetään alhaalla. 1. Käännä ylempi keulaportti ylös keulaportti liikkuu niin kauan, kuin painiketta pidetään alhaalla. 2. Muut toimintopainikkeet paina painiketta lyhyesti. Muut toimintopainikkeet Siirto ylempään valikkoon (tässä: aloitusvalikko) * Kuormavarmistusta voidaan ohjata vain, kun takalaita on suljettu. ** Alempia keulaportteja voidaan käyttää vain, jos kuorman varmistus on auki. Keulaportteja saa vain Jumbo Combilinelle. 1300_-Power-Control_

42 POWER CONTROL - OHJAUS Tyhjennysautomatiikka mattoperällä / vasemmalle Tyhjennysautomatiikka mattoperällä / oikealle Mattoperän esivalinta Suuntavalinta vasemmalle Suuntavalinta oikealle Mattoperä Seis Hydraulisesti ohjattu mattoperä 1. Tyhjennysautomatiikka mattoperällä. 1. Paina vastaavaa, painiketta, kun haluat käynnistää tyhjennysautomatiikan mattoperällä. Toiminnon kulku: ks. tyhjennysautomatiikan painikkeet 2. Mattoperän käyttö käsin. Neuvo: Takalaidan on oltava auki, jotta mattoperä voidaan käynnistää käsin. 1. Paina kun haluat siirtyä mattoperävalikkoon. Neuvo: sinulla on nyt 3 sekuntia aikaa syöttääksesi mattoperän suunta. Jos mitään ei tehdä, nollautuu esivalinta kolmen sekunnin kuluttua. 2. Paina haluamaasi suuntavalintapainiketta, Mattoperä käynnistyy välittömästi, kun painike painetaan. 3. Painikkeen avulla voit lopettaa mattoperän toiminnon milloin tahansa. (vain Euroboss) Mekaaninen mattoperä 2. Mattoperän manuaalinen käyttö Neuvo: Takalaidan on oltava auki, jotta mattoperä voidaan käynnistää manuaalisesti. 1. Paina painiketta, kun haluat käynnistää mattoperän. 2. -painikkeella voidaan lopettaa mattoperätoiminto milloin tahansa. Tyhjennysautomatiikan toiminnot 1. Takalaidan avaaminen 1) 2. Poikittaiskuljettimen käynnistäminen 2) 3. Pohjakuljetin pyörii lyhyen aikaa eteenpäin 3) - rehun paine purkukeloja vasten vähenee 4. Purkutelat käynnistyvät 3) 5. Pohjakuljetin tyhjennetään viimeksi tallennetulla nopeudella Toiminnon kulku, kun tyhjennysautomatiikka keskeytetään: Paina automaattisen tyhjennyksen aikana lyhyesti painiketta [Sulje takalaita], kun haluat keskeyttää automaattisen tyhjennyksen. 1. merkki vilkkuu näytössä 2. avoinna oleva takalaita sulkeutuu hitaasti. 3. Tyhjennys keskeytyy! Poiskytkeminen: - pohjakuljetin - purkukelat - poikittaiskuljetin 4. Takalaiden lukituksen hydrauliikka laukeaa. Takalaita on suljettu ja lukittu vasta silloin, kun kyvake on sammunut näytössä. Huom! Tyhjennysautomatiikan käynnistys -toiminto on käytössä vasta 0,8 sekunnin viiveen jälkeen (maatiekuljetuksen turvatoiminto). 1. Tyhjennysautomatiikka mattoperän kanssa. 1. Paina painiketta, kun haluat käynnistää tyhjennysautomatiikan mattoperän kanssa. Neuvo: mattoperän nopeutta ei voida muuttaa ohjauksen avulla. Vaihda mattoperän suunta voimanottoakselia vaihtamalla. 1) vain vaunuissa ilman poikittaiskuljetinta tai jos kuljetin ei ole käytössä 2) vain poikittaiskuljettimella varustetuissa vaunuissa 3) vain purkukeloilla varustetuissa vaunuissa 1300_-Power-Control_

43 POWER CONTROL - OHJAUS Laitepainike: lastaus Automaattinen lastaus Paina painiketta [Automaattinen lastaus], kun haluat kytkeä lastausautomatiikan päälle tai pois päältä. Kuormausautomatiikan päälle- ja poiskytkentä on mahdollinen vain kun takalaita on suljettu! Kuormausautomatiikan ohjaus - alhaalla olevan tunnistinlevyn avulla - ylhäällä olevan tunnistuslevyn avulla Ohje! Seuraavat käyttöohjeet koskevat vaunua, jossa on kaikki lisävarusteet. - pohjakuljetin kytkeytyy automaattisesti päälle - kuormattua materiaalia siirretään hieman taaksepäin - siirto toistuu, kunnes kuormatila on täynnä Pohjakuljetin paluu Käännä silppukoneisto sisään Käännä silppurikoneisto ulos Nosta nivelaisa Laske nivelaisa Nosta noukin Vaunu on täynnä, kun rehu painaa - alempaa annostelutelaa - tai takaseinää vasten (vaunut ilman purkukeloja) Kun vaunu on täyttynyt - näkyy näytöllä Full (täysi) -näyttö - kuormien laskurin lukema kasvaa yhdellä Huom.! Kuormausautomatiikan päälle kytkentä tehdään vain kerran. Sillä Täysi-ilmoituksen jälkeen lastausautomatiikka kytkeytyy itsestään pois päältä, ja tyhjennyksen jälkeen se kytkeytyy itsestään päälle. Säädöt säilyvät muistissa myös päälle- ja pois- kytkennän jälkeen. Paina painiketta [Pohjakulkettimen paluu], kun haluat ajaa pohjakuljetinta maksiminopeudella lastaussuuntaan (eli kohti takalaitaa). Pohjakuljetin liikkuu niin kauan kun painiketta painetaan. Paitsi jos lastausvaunu on lastattu täyteen. Paina painiketta [Käännä silppurikoneisto sisään], kun haluat kääntää silppurin sisään. Silppurikoneisto liikkuu kohti syöttökanavaa pääteasentoon asti niin kauan kuin painiketta painetaan. (Sama toiminto kuin ulkoiset silppuripainikkeet). Niin kauan kuin pääteasentoa ei ole saavutettu, näkyy silppurikoneisto näytössä. Paina painiketta [Käännä silppurikoneisto ulos], kun haluat kääntää silppurin ulos. Silppurikoneisto liikkuu pois syöttökanavasta pääteasentoon asti niin kauan kuin painiketta painetaan. (Sama toiminto kuin ulkoiset silppuripainikkeet). Niin kauan kuin pääteasentoa ei ole saavutettu, näkyy silppurikoneisto näytössä. Paina painiketta [Nosta nivelaisa], kun haluat nostaa lastausvaunun etuosaa. Lastausvaunun etuosa nousee niin kauan kuin painiketta painetaan. Paina painiketta [Laske nivelaisa], kun haluat laskea lastausvaunun etuosaa. Lastausvaunun etuosa laskee niin kauan kuin painiketta painetaan. Paina painiketta [Nosta noukin], kun haluat nostaa lastausvaunun noukinta. Noukin nousee niin kauan kuin painiketta painetaan. Ohje! Koneissa, joissa on alaskäännettävät laidat ei voida käyttää automaattikuormausta. Neuov! Kuormien laskeminen tapahtuu joko FULLilmoituksella tai toimintosarjalla: "Takalaita kiinni --> Takalaita auki --> pohjakuljetin taakse 10 sekunnin ajaksi" Neuvo! Valikosta poistuminen tapahtuu aina painamalla ESC-painiketta. 1300_-Power-Control_

44 POWER CONTROL - OHJAUS Laske noukin Laitepainikkeet: Tyhjennys Paina painiketta [Laske noukin], kun haluat laskea lastausvaunun noukimen pääteasentoon. Sen jälkeen noukin jää kellunta-asentoon. Stop - Pysäyttää kaikki hydraulitoiminnot ja kytkee annostelutelat pois päältä. - Kytkee juuri käytössä olevat automaattitoiminnot pois päältä. Neuvo: Jos silpputerät on käännetty ulos ja noukinta lasketaan, vilkkuu silpputeräkuvake kolmasti ja hälytysääni kuuluu. Tyhjennysautomatiikka Paina [tyhjennusautomatiikan] painiketta uudestaan, kunnes kuuluu merkkiääni. Vasta sen jälkeen: - Kuormausautomatiikka kytketään päälle tai pois - käytössä oleva tyhjennysautomatiikka näkyy näytössä Tyhjennysautomatiikan toiminnot 1. Takalaidan avaaminen 2. Pohjakuljetin pyörii lyhyen aikaa eteenpäin 1) - rehun paine purkukeloja vasten vähenee 3. Purkutelat käynnistyvät 1) 4. Pohjakuljetin tyhjennetään viimeksi tallennetulla nopeudella Toiminnon kulku, kun tyhjennysautomatiikka keskeytetään: Paina automaattisen tyhjennyksen aikana lyhyesti painiketta [Sulje takalaita], kun haluat keskeyttää automaattisen tyhjennyksen. 1. merkki vilkkuu näytössä 2. avoinna oleva takalaita sulkeutuu hitaasti. 3. Tyhjennys keskeytyy! Poiskytkeminen: - pohjakuljetin - purkukelat 4. Takalaiden lukituksen hydrauliikka laukeaa. Takalaita on suljettu ja lukittu vasta silloin, kun kyvake on sammunut näytössä. Annostelutelat päälle/ pois Huom! Tyhjennysautomatiikan käynnistys -toiminto on käytössä vasta 0,8 sekunnin viiveen jälkeen (maatiekuljetuksen turvatoiminto). Paina lyhyesti painiketta [Annostelutelat päälle/pois], kun haluat kytkeä annostelutelat päälle tai pois päältä. Päällä olevat annostelutelat näkyvät näytössä. Annosteluteloja voidaan kytkeä päälle vain, kun takalaita on auki. Takalaidan sulkeminen sammuttaa annostelutelat automaattisesti. 1) vain vaunuissa ilman poikittaiskuljetinta tai jos kuljetin ei ole käytössä 1300_-Power-Control_

45 POWER CONTROL - OHJAUS Pohjakuljetin eteen Avaa takalaita Sulje takalaita Paina painiketta [Pohjakuljetin eteen], kun haluat ajaa pohjakuljetinta maksiminopeudella lastaussuuntaa vastaan (eli kohti noukinta). Pohjakuljetin liikkuu niin kauan kun painiketta painetaan tai kunnes lastausvaunu on täynnä. Tämä toiminto pysäyttää taakse kulkevan pohjakuljettimen. Paina painiketta [Avaa takalaita], kun haluat avata takalaidan. Takalaita avautuu niin kauan kuin painiketta painetaan. Avautuva tai sulkeutuva takalaita näkyy näytössä. Huom! Toiminto Avaa takalaita aktivoituu vastaa 0,8 s viiveellä. Tämä on maakuljetuksen turvatoiminto. Paina lyhyesti painiketta [Sulje takalaita], kun haluat sulkea takalaidan automaattisesti. Takalaita laskeutuu hitaasti ilman painetta ja se suljetaan loppua kohti paineella ja lukitaan. Käytössä olevat pohjakuljettimet, annostelutelat ja mattoperät kytkeytyvät pois päältä. Neuvo: Niin kauan kuin sulkeutuminen tapahtuu ilman painetta, vilkkuu näytössä kuvake Sulje takalaita. Kun takalaita suljetaan ja lukitaan paineella, lakkaa kuvake vilkkumasta ja ilmestyy nuoli, joka osoittaa lukituksen. Neuvo! TYHJENNYSAUTO- MATIIKKA: Senhetkinen pohjakuljetinnopeus tallentuu automaattisesti 10 sekunnin käyntiajan jälkeen ja astuu taas voimaan seuraavassa tyhjennystapahtumassa. 1300_-Power-Control_

46 POWER CONTROL - OHJAUS Laitepainikkeet: Yleiset toiminnot Valo päälle/pois päältä Tyhjennä pohjakuljetin / 2-taso-moottorilla Ohjaava akseli päälle/ pois Paina kerran painiketta [Valo päälle/pois päältä], kun haluat kytkeä laitteen valot. Paina kahdesti painiketta [Valo päälle/pois päältä], kun haluat ottaa käyttöön valaistusautomatiikan. Tämä kytkee valot automaattisesti päälle, kun takalaita avataan. Paina painiketta [Valo päälle/pois päältä] uudestaan, kun haluat kytkeä valot tai valaistusautomatiikan pois päältä. Paina painiketta [Tyhjennä pohjakuljetin/2 tasoa], kun haluat kytkeä pohjakuljettimen päälle. Paina samaa painiketta uudestaan, kun haluat vaihtaa nopeutta (hidas/nopea). hitaalla tasolla (kilpikonna): säädä nopeutta painikkeilla [+] tai [-]. nopealla tasolla (jänis): pohjakuljetin kulkee maksiminopeudella Nopeuden näyttöarvo pysyy. Malli 2-taso-moottorilla: 2-taso-moottorin venttiili aktivoituu. Paina painiketta [Ohjaava akseli päälle/pois], kun haluat avata ohjaavan taka-akselin lukituksen tai lukita sen. Ohjaavan akselin senhetkinen tila näkyy näytössä. Huom! Sen aikana kun ohjaavaa akselia kytketään, ei voida kytkeä muita hydrauliikkatoimintoja. Huom! Ennen katukuljetusta täytyy tarkistaa ohjaavan akselin toiminta (lukitus lyhyellä peruutuksella). Huom! Ohjaava akseli on lukittava: - ajettaessa yli 30 km tuntivauhdilla suoraan eteenpäin - päällystämättömillä teillä - rinneajossa - käytettäessä nivelaisaa etuakselin kuormituksen keventämiseksi - ajettaessa ajosiilon yli - kun ohjaamattoman akselin sivuohjaus ei enää riitä 1300_-Power-Control_

47 POWER CONTROL - OHJAUS Asetusvalikko M3 Asetusvalikossa voidaan asettaa erilaisia nopeuksia, käynnistysaikoja ja päätepisteitä. Paina aloitusvalikon toimintopainiketta, kun haluat siirtyä asetusvalikkoon. Paina toimintopainiketta, kun haluat siirtyä takaisin aloitusvalikkoon. Näyttö: 1. Pohjakuljettimen käynnistysajan asettaminen (ainoastaan lastausvaunuissa, joissa on annostelutela) Tämä käynnistysaika keventää annosteluteloja, kun tyhjennysautomatiikka on käytössä. Pohjakuljetin kuljettaa takalaidan avaamisen jälkeen ensin rehua annosteluteloista pois asetetun ajan aikana. Säätöalue: 0,1-3 s Porrastus: 0,1 s Takalaidan avaamisaika (kun tyhjennysautomatiikka on käytössä) Tämä avaamisaika määrää, kuinka kauan takalaidan hydraulinen avaaminen kestää Säätöalue: vaunuille, joissa on annostelutela: 1 10 s vaunuille ilman annosteluteloja 5-10 s 3. Täyttömomenttianturi - Pohjakuljettimen päällekytkentäpiste: (kun tyhjennysautomatiikka on käytössä) Lastausmomenttianturin arvo. Jos tämä arvo ylittyy, kytketyy pohjakuljetin päälle rehun kuljettamiseksi pois roottorin syötöstä. Pohjakuljetin käy niin kauan, kunnes arvo on taas alitettu. Säätöalue: 1-100% Arvoa on säädettävä rehun ominaisuuksien mukaan. Mitä kosteampi rehu, sitä pienempi arvo, ja toisin päin, mitä kuivempi rehu, sitä suurempi arvo saa olla. 4. Takalaidan lukitus Takalaidan lukitusta käytetään kaikilla noukinvaunuissa poistoraon lukitukseen autommaattityhjennyksen aikana, sekä hydraulisilla että mekaanisilla mattoperillä. Kun takalaidan lukitustoiminto on käytössä, takalaitaa ei voida liikuttaa painikkeella Takalaita auki/kiinni. Tyhjennusautomatiikka voidaan lopettaa edelleen painikkeella Takalaita auki/kiinni. Takalaita ei liiku myöskään, kun painetaan Tyhjennysautomatiikka-painiketta. Säätöalue käytössä/ei käytössä Toimintopainikkeet:... Valikkokohdan muokkaus... selaus alas... selaus ylös... vaihto ylävalikkoon (tässä: aloitusvalikko) 5. Takalaidan kellunta-asento Neuvo: Tätä toimintoa voidaan käyttää vain Asetusvalikossa ollessa toiminnon ollessa varustettu rastilla. Poistuessasi asetusvalikosta toiminto poistuu käytöstä automaattisesti. Takalaidan kellunta-asennon toiminto auttaa takalaidan lukitusasentoa säädettäessä, koska takalaidan avaamisen hydraulisylinterit ovat silloin kelluntaasennossa. Silloin takalaidan liikuttaminen käsin helpottuu, mikä helpottaa takalaidan saattamista oikeaan asentoon. 1300_-Power-Control_

48 POWER CONTROL - OHJAUS 4. Pohjakuljettimen kalibroiminen 1. Paina painiketta [Set 1], asettaaksesi hitaimman nopeuden. 2. Nopeuden muuttamiseksi paina päätteen laitepainikkeita [+] tai [-]. Aseta pienin nopeus, joka on tunnistettavissa. 3. Paina painiketta [Set 19], asettaaksesi nopeimman nopeuden. 4. Nopeuden muuttamiseksi paina päätteen laitepainikkeita [+] tai [-]. Aseta suurin nopeus, joka on tunnistettavissa. 5. Paina [Stop]-painiketta arvojen tallentamiseksi ja pohjakuljettimen pysäyttämiseksi. Toimintopainikkeet:... miniminopeuden asettaminen... maksiminopeuden asettaminen... selaus ylös... vaihto ylävalikkoon (tässä: aloitusvalikko) 1300_-Power-Control_

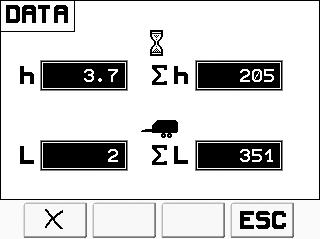

49 POWER CONTROL - OHJAUS TIEDOT-valikko M4 Paina aloitusvalikon toimintopainiketta, kun haluat siirtyä asetusvalikkoon. Paina toimintopainiketta Näyttö: 1... Tunti-osalaskuri 2... Tunti-kokonaislaskuri 3... Kuormien päivälaskuri 4... Kuormien kokonaislaskuri Toimintopainikkeet:, kun haluat siirtyä takaisin aloitusvalikkoon.... molemman osalaskurin nollaus... vaihto ylävalikkoon (tässä: aloitusvalikko) Neuvo: Yksittäisiä osalaskureita ei voida nollata erikseen. Aina pitää nollata molemmat osalaskurit Neuov! Kuormien laskeminen tapahtuu joko FULLilmoituksella tai toimintosarjalla: "Takalaita kiinni --> Takalaita auki --> pohjakuljetin taakse 10 sekunnin ajaksi" Osalaskurien nollaus: 1. Paina toimintopainiketta [ ], nollataksesi osalaskurit. Näyttöön ilmestyy uusi ruutu. 2. Paina toimintopainiketta [ ], kun haluat vahvistaa toimenpiteen, tai paina toimintopainiketta [ ], kun haluat keskeyttää toimenpiteen ja palata edelliseen valikkoon. Neuvo: STOP-painiketta painamalla pysäytetään kaikki toiminnot. 1300_-Power-Control_

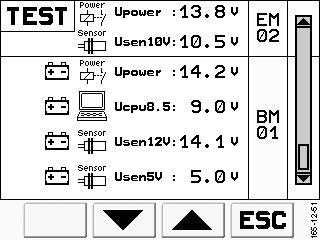

50 POWER CONTROL - OHJAUS Anturitestausvalikko M5 Anturitestausvalikossa saadaan tietoja antureiden senhetkisista tiloista ja antureiden näyttöarvoista. Se voi auttaa vikojen poistamisessa. Paina aloitusvalikon toimintopainiketta, kun haluat siirtyä asetusvalikkoon. Paina toimintopainiketta, kun haluat palata aloitusvalikkoon. Näyttö: Mustalla taustalla oleva kuvake osoittaa, että induktiivinen anturi on varattu Hall-anturi on varattu mekaaninen kytkin/painike on käytetty. Anturit: Neuvo! Kuvake näkyy käänteisinä, kun anturin tai kytkimen signaali vaihtuu. Kuvake voi vilkkua, kun signaali vaihtuu tiheästi.kuvakkeen vilkkuminen ei välttämättä tarkoita vikaa. 1 Voimanottoakselin kiertoluku...b1 2 alempi täyttöasteläppä...b4 a b 3 ylempi täyttöasteläppä...b Kuorman varmistus edessä...b30 5 Kuorman varmistus takana...b31 6 Paine annosteluteloihin...b Takalaita...B Öljynpainekytkin...S7 9 Pohjakuljettimen peräkytkin...s3 10 Nostoteli...B10 11 Lastaustilan ovi...b7 12 ulkoinen silppukoneistokytkin päälle...s1 13 ulkoinen silppukoneistokytkin pois päältä...s2 14 Silppurikoneiston tila...b2 a b pienin järjestelmän käynnistyksen jälkeen mitattu jännite (U min) Sen hetkinen jännite (U) Toimintopainikkeet: asettaa jännitteen minimiarvon (a) senhetkiseen arvoon (b) selaus alas selaus ylös vaihto ylävalikkoon (tässä: aloitusvalikko) 1300_-Power-Control_

51 POWER CONTROL - OHJAUS 15 Voimanottoakselin kiertoluku...b Lastausmomenttianturi (maks. 10 V)...B Täyttöasteanturi (4-20 ma)...b11 18 Aisan kulma-anturi (0-5 V)...B EM02: Työlaskimen laajennusmoduuli (pistoke ST2) 19 Laajennusmoduulin syöttöjännitteen pitoarvo > 12 V 20 vakautettu anturijännite, pitoarvo = 10,5 V BM01: Perusmoduuli (pistoke ST1) 21 syöttöarvon pitoarvo > 12 V 22 prosessorijännitteen pitoarvo >8,5 V 23 ei vakautettu anturijännite, pitoarvo > 12 V 24 vakautettu anturijännite, pitoarvo >5,0 V _-Power-Control_

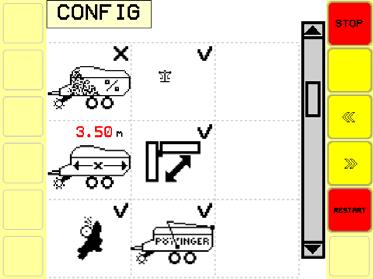

52 POWER CONTROL - OHJAUS Kokoonpanovalikko M6 Kokoonpanovalikossa ilmoitetaan lastausvaunun varustus. Tätä valikkoa tarvitaan vain, jos myöhemmin hankitaan tai poistetaan lastausvaunun lisävarusteita. Muussa tapauksessa oikea kokoonpano on asetettu tehtaalla. Paina aloitusvalikon toimintopainiketta 10 sekunnin ajan, kun haluat siirtyä kokoonpanovalikkoon. Paina toimintopainiketta, kun haluat siirtyä takaisin aloitusvalikkoon. Näyttö: 1... Konetyypin asettaminen 2... Lastausautomatiikka 3... Pohjakuljetin nopeusvaihe 2: Rehulisäke Pohjakuljetin: û...ei pohjakuljetinta m...mekaaninen / h...hydraulinen 6... Annostelutelat 7... hydraulinen kuivarehuteline 8... Ohjaava taka-akseli: L...nostoteli û...ei ole / ü...on olemassa 9.. Työvalaistus (työvalaistus käsittää lastaustilavalaistuksen ja mahd. peruutusvaloheittimen) 10.. Lastausmomenttianturi Täyttötasoanturi Punnituslaite Vaunun pituus (täyttötasoanturille) Etuluukku (käyttö päätteen kautta) automaattinen terien teroituslaite Autocut Kuorman varmistus (ü = käytössä, olemassa / û = ei käytössä, ei olemassa) Kuvaruutu 3 on varattu huoltohenkilöille Toimintopainikkeet:... Valikkokohdan muokkaus... selaus alas... selaus ylös... vaihto ylävalikkoon (tässä: aloitusvalikko)... tallentaa muutokset ja käynnistää ohjelmiston alusta. Tämä painike ilmestyy vain, kun kokoonpanotietoja on muutettu. 1300_-Power-Control_

53 POWER CONTROL - OHJAUS Varusteiden muuttaminen 1. Paina toimintopainiketta [ ], kun haluat muuttaa kokoonpanotietoja. 2. Paina toimintopainiketta [ ], kunnes osoitin on siirtynyt muutettavaan arvoon. 3. Paina painikkeita [ ] ja [ ], kunnes haluamasi arvo on saavutettu. 4. Paina toimintopainiketta [ ], kun haluat tallentaa arvon ja siirtyä seuraavaan arvoon. 5. Paina [ ], kun haluat poistua muokkausnäytöstä. Toimintopainikkeet... tallentaa senhetkisen arvon ja siirtyy seuraavaan muuttujaan... alentaa senhetkisen muuttujan arvoa... korottaa senhetkisen muuttujan arvoa... vaihto ylävalikkoon (tässä: kokoonpanovalikko) Sen jälkeen kun kokoonpanotietoja on muutettu, korvautuu kokoonpanovalikon [ESC]-painike [Restart]-painikkeella. Tehdyt muutokset astuvat voimaan vasta sen jälkeen, kun pääte on käynnistetty uudestaan painamalla [Restart]-painiketta. Kun haluat kumota tehtyjä muutoksia, tee vastaavat muutokset ja paina uudestaan [Restart]-painiketta. Järjestelmävalikko M7 Järjestelmävalikossa voit muuttaa näytön kirkkautta. Kaikki muut toiminnot on varattu huoltohenkilöille. Paina lyhyesti, kun haluat siirtyä järjestelmävalikkoon. Paina uudestaan, kun haluat palata edelliseen valikkoon. Neuvo Jos näytön kirkkaus on alle 60 %, syttyy Power Control -päätteen näppäimistövalaistus automaattisesti. Toimintopainikkeet:... vain huoltohenkilökunnalle... näyttö kirkkaammaksi... näytön kirkkaus pienemmäksi... vain huoltohenkilökunnalle 1300_-Power-Control_

54 POWER CONTROL - OHJAUS Virheenmääritystoiminto Virheen sattuessa ilmestyy näyttöön vastaava hälytysviesti, ja merkkiääni soi. Toimintopainikkeet:... Vastaava hälytysviesti estetään, kunnes järjestelmä käynnistetään seuraavalla kerralla... Virheen kuittaus. Jos virhe ilmenee uudestaan, annetaan uusi hälytysilmoitus. Neuvo! Virhetoiminnon sattuessa voidaan suorittaa käsin jokainen haluttu toiminto hätäkäytön avulla (katso luvusta Sähköhydrauliikka). Hälytysilmoitukset: Kytkentälähdön vikatoiminto (esimerkki: annostelutelan istukkaventtiili) Syyt: - oikosulku - liian vähän sähköä - venttiili ei ole kytketty Neuvo! Virheen kuittaaminen tapahtuu painamalla [ACK] Anturisyötön vikatoiminto (esimerkki: anturin jännitesyöttö < 12 v) Syyt: - työlaskimessa liian vähän jännitettä - vika laskurissa Neuvo Jos jännittesyötön kanssa on ongelmia, tarkista testivalikon sivu Jännitesyöttö. Virhetoiminto laajennusmoduulin väyläyhteydessä (LIN Error): 1. Laajennusmoduuli punnituslaite 2. Laajennusmoduuli kuorman varmistus 3. Laajennusmoduuli tuntopyörän kääntäminen 4. Työlaskin terien teroituslaite Neuvo! Virheenmääritystoiminto voidaan kytkeä pois jokaisen anturin osalta toimintopainikkeen F1 [pois päältä] avulla järjestelmän seuraavaan käynnistykseen asti! Jännitesyötön hälytyksiä ei voida kytkeä pois päältä! Syyt: - kaapelointivirhe - Laajennusmoduuli tai työlaskin on viallinen - Virhe jännitesyötössä Neuov: Vika väyläyhteydessä näytetään myös työvalikossa ylhäällä oikealla. 1300_-Power-Control_

55 POWER CONTROL - OHJAUS Silppurikoneiston valvonta aktivoituu, painamalla painiketta laske noukinta silppurikoneiston ollessaan ulos käännettyinä ja voimansiirtoakselin ollessaan päällä. Valvontahälytykset Merkinanto: - kahdella äänimerkillä ja - merkkien vilkkuminen viisi kertaa Puhdistusmuistutus Kahden tunnin välein näkyy ilmoitus Diagnoosi käännä silpputerät ulos Ilmoituksen kuittaamiseksi on silpputerät käännettävä kerran ulos ja sisään. (Silpputerien puhdistusvaihe, joka estää likaantumisen ja lian kovettumisen) Käyntioven valvonta Aina kun käyntiovi avataan, kaikki hydraulitoiminnot pysähtyvät, annostelutelat kytkeytyvät pois päältä ja näyttöön ilmestyy seuraava diagnoosi-ilmoitus: Ilmoituksen kuittaamiseksi on käyntiovi suljettava. Lastaustilaan astuminen on sallittu vain, kun traktori on sammutettu. 1300_-Power-Control_

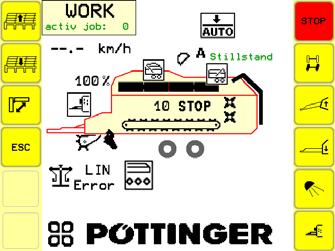

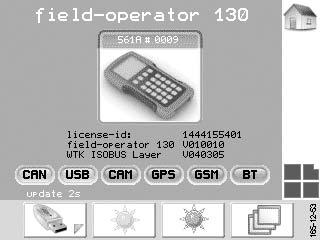

56 ISOBUS - OHJAUSYKSIKÖLLÄ Versio Käyttö ISO-Control ohjausyksiköllä ISO-Bus -yhteensopiva prosessori ISO-Control ohjausyksikkö ISO-Bus sovitin 10 A:n sulake Traktorikaapeli ISO -bus liitännällä Versio Käyttö traktorin omalla ISO -bus ohjausyksiköllä Näyttö Traktorin ohjausyksikkö 473A _-ISOBUS-Terminal_

57 ISOBUS - OHJAUSYKSIKÖLLÄ Toimintojen ohjausrakenne - Vaunut ISOBUS käytöllä F1 F2 Neuvo! Tarkista SET-valikon asetukset ja muuta ne tarvittaessa ennen koneen ensimmäistä käyttöönottoa. F6 Paina 10 sekunnin ajan F2.1 Neuvo! F3 -näppäin pysäyttää kaikki hydraulitoiminnot ja kytkee annostelutelat pois päältä. F7 F4 Neuvo: F8 Seuraavat käyttöohjeet koskevat vaunuja, joissa on kaikki lisävarusteet. F5 F4.1 Lyhenteet: F = Näyttövalikko T = Näppäinten numerointi 1300_-ISOBUS-Terminal_

58 ISOBUS - OHJAUSYKSIKÖLLÄ T7 F1 Paina aloitusvalikon toimintopainiketta Käynnistysvalikko Näppäimet: T1 T2 T3 T4 T5 T6 T1 T2 T3 T4 T5 T6 STOP Perussäädöt Kuormaustoiminnot Purkutoiminnot Tietovalikko Asetusvalikko T7 Anturitestivalikko Perussäätö -valikko, kun haluat siirtyä perusasetusvalikkoon. Huomautus: Näyttöpainike voi olla harmaa, jolloin se ei ole käytössä siinä tilanteessa. Mikäli harmaata näyttöpainiketta painetaan, ilmestyy ikkuna, jossa ilmoitetaan syy painikkeen tomimattomuuteen. Paina toimintopainiketta, kun haluat siirtyä takaisin aloitusvalikkoon. Näyttö:Näyttö on sama kaikissa lastausvaunuissa ja riippuu ainoastaan kokoonpanosta. 1. Lastausautomatiikka käytössä*/ei käytössä Jos kuvake näkyy, on lastausautomatiikka käytössä. 2. Valaistus T7 F2 1 Valot päälle* Automatiikka päälle, valo päälle 3. Takalaita auki Valot pois päältä Automatiikka pois Valo pois suljettu* T8 T9 T Neuvo Kaikki tavoitevarusteet, mukaan lukien ohjaus, on asetettava kokoonpanovalikossa (M6). sulje lukitse Takalaidan lukitus käytössä Näppäimet (kuorman varmistusvarusteella): T1 STOP T2 Akseliohjaus päälle/pois 4. Annostelutela ei ole olemassa/pois päältä*/ päällä Annotelutela pois päältä 5. Ohjaava akseli lukittu/avattu* automaattitila käytössä Ohjaava akseli pysyvästi auki Ohjaava akseli lukitaan Ohjaava akseli on lukittu Annostelutela -päälle T3 T4 T5 T6 T7 T8 T9 T10 (Näyttö / ) Vetopuomi - vaunun etuosan nosto Vetopuomi - vaunun etuosan lasku Valojen esivalinta (Näyttö ) Säilöntäaineen lisäys (Näyttö ) Sulje kuorman varmistuse Avaa kuorman varmistus Avaa yhdistelmäläppävalikko Edelliseen valikkotasoon jos lukittu-kuvake vilkkuu, lukitaan ohjaavaa akselia juuri. 1300_-ISOBUS-Terminal_

59 ISOBUS - OHJAUSYKSIKÖLLÄ 6. Lastausmomenttianturin tila: (näkyy vain, kun noukinvaunu on laskettu alas.) Näyttää roottorin senhetkisen kuormituksen. 7. Pohjakuljettimen tila Stop* / Eteen / Taakse Nopeustaso pysäytetty Hitaasti eteen Nopeus Taakse Eteen nopeasti T7 T8 T9 T10 F T1 T2 T3 T4 T5 T6 Huomio! Ohjaava akseli on lukittava: - ajaessa yli 30 km/h vauhdilla suoraan eteenpäin - päällystämättömillä teillä - rinneajossa - käytettäessä nivelaisaa etuakselin kuormituksen keventämiseksi hidas nopea Neuvo: Lastauksen aikana pohjakuljetin kulkee aina maksiminopeudella. 8. Silputeräasento käännetty ulos/käännetty sisään - ajaessa ajosiilon yli - kun ohjaamattoman akselin sivuohjaus ei enää riitä käännetty sisään käännetty ulos Neuvo: Kun tämä kuvake vilkkuu, silpputeriä ei voida kääntää automaattisen terien teroituslaitteen asennon vuoksi. (vain automaattisen terien teroituslaitteen tapauksessa) 9. Noukinasento laskettu alas*/nostettu nostettu laskettu 1300_-ISOBUS-Terminal_

60 ISOBUS - OHJAUSYKSIKÖLLÄ 10. Täyttöasteen näyttö (lisävaruste) Neuvo Takalaidan sulkeminen palauttaa täyttöasteen näytön senhetkiseen mittausarvoon. Kunnes takalaita avataan, näkyy muuten aina korkein mitattu arvo. 16. Annosteluaineen lisäys käytössä/ei käytössä käytössä annosteluainetta lisätään ei käytössä - annosteluainetta ei lisätä 11. Tyhjännysautomatiikka käytössä*/ei käytössä. Jos kuvake näkyy, on lastausautomatiikka käytössä. 12. Nopeusnäyttö Isobusilta 13. Kuorman varmistuslaite edessä/takana/ keskiasennossa* Neuvo: Jos kuvaketta ei näy, on annosteluaineen lisäysautomatiikka kytketty pois päältä tai sitä ei ole asetettu. edessä takana Jos kuvakkeet vilkkuvat, on kuorman varmistuslaite keskiasennossa tai siirtymässä eteen tai taakse. Neuvo: Jos kuorman varmistuslaitteen sanka on keskiasennossa, on mahdollista, että maksimaalinen kuljetuskorkeus on ylitetty. T7 T8 T9 T T1 T2 T3 T4 Neuvo: Kuormavarmistusta voidaan käyttää vain takalaidan ollessa suljettu. 14 T5 T6 14. Mattoperän tila: Mattoperän valinta (ei mekaaniselle mattoperälle) hydraulinen mattoperä oikealle hydraulinen mattoperä vasemmalle mekaaninen mattoperä kulkee asetettuun suuntaan 15. Nostoteli laskettu/nostettu* Nostoteli laskettu alas Nostoteli nostettu ylös Neuvo: Jos tukikuorma on liian suuri, ei nostoteliä voida nostaa. Kun tukikuorma ylittää kriittisin tason nostotelin ollessaa nostettuna, laskee nostoteli automaattisesti alas. Näppäimet (kuivarehutelineen kanssa): T1 STOP T2 Akseliohjaus päälle/pois (Näyttö / ) T3 Vetopuomi - vaunun etuosan nosto T4 Vetopuomi - vaunun etuosan lasku T5 Valojen esivalinta (Näyttö ) T6 Säilöntäaineen lisäys (Näyttö ) T7 Korokelaitojen nosto T8 Korokelaitojen lasku T9 Avaa yhdistelmäläppävalikko T10 Edelliseen valikkotasoon 1300_-ISOBUS-Terminal_

61 ISOBUS - OHJAUSYKSIKÖLLÄ Yhdistelmäläppävalikko Paina perusasetusvalikon toimintopainiketta, kun haluat siirtyä yhdistelmäläppävalikkoon. Paina toimintopainiketta, kun haluat palata perusasetusvalikkoon. Näppäimet: F2.1 T1 T2 T3 T4 T5 Käännä keulaportit* eteen* Käännä keulaportit* ylös* Käännä ylemmät keulaportit* alas* Käännä alemmat keulaportit* ylös* Siirto ylempään valikkoon (tässä: Perusasetusvalikko) * keulaportti liikkuu niin kauan, kuin painiketta pidetään alhaalla. T7 T8 T9 T10 T1 T2 T3 T4 T5 T6 Neuvo! Valikosta poistuminen tapahtuu aina painamalla ESC-painiketta. Neuvo: Painikkeet T1 ja T2 ovat lukittuja niin kauan kuin kuormavarmistus on lukittuna. Kuormaus -valikko Paina aloitusvalikon toimintopainiketta, kun haluat siirtyä asetusvalikkoon. Paina toimintopainiketta, kun haluat siirtyä takaisin aloitusvalikkoon. F3 T4 Vetopuomi - vaunun etuosan nosto T7 T1 T5 Vetopuomi - vaunun etuosan lasku T8 T2 T6 Pohjakuljettimen takaisinpyöritys T9 T3 (Näyttö ) T10 T4 T7 Automaattikuormaus T5 (Näyttö ) T6 T8 Terien sisään kääntö Näppäimet: (Näyttö ) T1 STOP T9 Terien ulos kääntö T2 Noukkimen nosto (Näyttö ) (Näyttö ) T10 Edelliseen valikkotasoon T3 Noukkimen lasku Neuvo! Koneissa, joissa on alaskäännettävät laidat ei voida käyttää automaattikuormausta. Neuvo! Kuorman laskeminen tapahtuu joko ilmoituksella (FULL) tai tilailmoitussarjalla "Takalaita kiinni --> Takalaita auki --> Pohjakuljetin taakse 10 s ajan" (Näyttö ) 1) ainoastaan vaunuissa, joissa on annostelutela 1300_-ISOBUS-Terminal_

62 ISOBUS - OHJAUSYKSIKÖLLÄ Tyhjennys -valikko Paina aloitusvalikon toimintopainiketta, kun haluat siirtyä tyhjennysvalikkoon. Paina toimintopainiketta, kun haluat siirtyä takaisin aloitusvalikkoo Tyhjennysvalikko ilman mattoperää F4 (Näyttösymboli ) - pohjakuljetin etukäyttö 1) T7 T1 - annostelutelat päälle 1) T8 T2 - pohjakuljetin tyhjennys T9 T3 T3 vaihto pohjakuljetinvalikkoon F4.1 T10 T4 T4 takalaidan avaus - viive T5 (Näyttösymboli ) T6 T5 takalaidan sulku (Näyttösymboli ) T6 nivelaisa vaunun nosto Painikkeiden merkitys: T7 nivelaisa vaunun lasku T1 SEIS T8 annostelutelat päälle/pois T2 automaattinen tyhjennys - takalaidan avaus (Näyttösymboli ) T10 Takaisin edelliselle tasolle Tyhjennysautomatiikan toiminnot 1. Takalaidan avaaminen 2. Pohjakuljetin pyörii lyhyen aikaa eteenpäin 2) (Aika voidaan asettaa asetusvalikossa kohdassa Pohjakuljettimen kulkuaika - rehun paine purkukeloja vasten vähenee 3. Purkutelat käynnistyvät 2) 4. Pohjakuljetin tyhjennetään viimeksi tallennetulla nopeudella Toiminnon kulku, kun tyhjennysautomatiikka keskeytetään: Paina automaattisen tyhjennyksen aikana lyhyesti painiketta [Sulje takalaita], kun haluat keskeyttää automaattisen tyhjennyksen. 1. merkki vilkkuu näytössä 2. avoinna oleva takalaita sulkeutuu hitaasti. 3. Tyhjennys keskeytyy! Poiskytkeminen: - pohjakuljetin - purkukelat 4. Takalaiden lukituksen hydrauliikka laukeaa. Takalaita on suljettu ja lukittu vasta silloin, kun kyvake on sammunut näytössä. Neuvo! TYHJENNYSAU- TOMATIIKKA: Senhetkinen pohjakuljetinnopeus tallentuu automaattisesti 10 sekunnin käyntiajan jälkeen ja astuu taas voimaan seuraavassa tyhjennystapahtumassa. Neuvo: Tyhjennusautomatiikka voidaan keskeyttää SEIS-painikkeella, kuten kaikki hydraulitoiminnot. Tämä keskeyttää kaikki muutkin hydraulitoiminnot, ja takalaita jää sulkematta. Huom! Tyhjennysautomatiikan käynnistys -toiminto on käytössä vasta 0,8 sekunnin viiveen jälkeen (maatiekuljetuksen turvatoiminto). 1) ainoastaan vaunuissa, joissa on annostelutela 2) vain vaunuissa ilman poikittaiskuljetinta tai jos kuljetin ei ole käytössä 1300_-ISOBUS-Terminal_

63 ISOBUS - OHJAUSYKSIKÖLLÄ Pohjakuljetinvalikko F4.1 T7 T8 T9 T10 Painikkeiden merkitys: T1 SEIS T1 T2 T3 T4 T5 T6 T2 pohjakuljetin vaihto (hidas/nopea) (Näyttösymboli / ) T3 nopeuden nosto (taso 0-20) T4 nopeuden lasku (taso 0-20) T5 pohjakuljetin etukäyttö (Näyttösymboli ) T6 nivelaisa vaunun nosto T7 nivelaisa vaunun lasku T8 annostelutelat päälle/pois (Näyttösymboli ) T10 Takaisin edelliselle tasolle Neuvo! Jos vaihdetaan [T2]-painikkeen avulla nopealle ja tavoitevarusteessa on 2-vaihemoottori, kytkeytyy 2-vaihdemoottori automaattiesti päälle Tyhjennysvalikko mattoperän kanssa F4 T7 T8 T9 T10 T1 T2 T3 T4 T5 T6 T3 vaihto pohjakuljetinvalikkoon F4.1 T4 takalaidan avaus - viive (Näyttösymboli ) T5 takalaidan sulku (Näyttösymboli ) T6 nivelaisa vaunun nosto T7 nivelaisa vaunun lasku T8 annostelutelat päälle/pois Painikkeiden merkitys: T1 SEIS T2 Siirto F4.2 tyhjennysautomatiikkavalikkoon T9 (Näyttösymboli ) Mattoperän manuaalinen suuntavalinta: Jos painetaan T9-painiketta, muuttuvat painikkeet T8 ja T9 mattoperän suuntavalintapainikkeiksi 3 s ajaksi. Paina T8 tai T9 haluamasi suunnan mukaan. Kun suunta on valittu tai 3 s on kulunut, palauttuvat painikkeet normaaliin toimintoonsa. Neuvo: Suuntavalinta käsin painikkeilla T8/T9 ei ole mahdollista mekaanisen mattoperän kanssa. Vaihda suunta voimanottoakselia vaihtamalla Neuvo! STOP-painiketta painamalla pysäytetään kaikki toiminnot. T10 Takaisin edelliselle tasolle Tyhjennysautomatiikkavalikko (vain hydraulinen mattoperä) F4.2 T7 T8 T9 T10 T1 T2 T3 T4 T5 T6 Painikkeiden merkitys: T1 SEIS T2 Tyhjennysautomatiikka mattoperällä T3 Tyhjennysautomatiikka mattoperällä / vasemmalle. T4 Tyhjennysautomatiikka mattoperällä / oikealle. T10 Takaisin edelliselle tasolle 1300_-ISOBUS-Terminal_

64 ISOBUS - OHJAUSYKSIKÖLLÄ Tyhjennysautomatiikan toiminnot 1. Takalaidan avaaminen 1) 2. Poikittaiskuljettimen käynnistäminen 2) 3. Pohjakuljetin pyörii hetken eteenpäin 3) (Aika voidaan asettaa asetusvalikossa kohdassa Pohjakuljettimen kulkuaika - rehun paine purkukeloja vasten vähenee 4. Purkutelat käynnistyvät 3) 5. Pohjakuljetin tyhjennetään viimeksi tallennetulla nopeudella Toiminnon kulku, kun tyhjennysautomatiikka keskeytetään: Paina automaattisen tyhjennyksen aikana lyhyesti painiketta [Sulje takalaita], kun haluat keskeyttää automaattisen tyhjennyksen. 1. merkki vilkkuu näytössä 2. avoinna oleva takalaita sulkeutuu hitaasti. 3. Tyhjennys keskeytyy! Poiskytkeminen: - pohjakuljetin - purkukelat - poikittaiskuljetin 4. Takalaiden lukituksen hydrauliikka laukeaa. Takalaita on suljettu ja lukittu vasta silloin, kun kyvake on sammunut näytössä. Neuvo: Tyhjennusautomatiikka voidaan keskeyttää SEIS-painikkeella, kuten kaikki hydraulitoiminnot. Tämä keskeyttää kaikki muutkin hydraulitoiminnot, ja takalaita jää sulkematta. Huom! Tyhjennysautomatiikan käynnistys -toiminto on käytössä vasta 0,8 sekunnin viiveen jälkeen (maatiekuljetuksen turvatoiminto). 1) vain vaunuissa ilman poikittaiskuljetinta tai jos kuljetin ei ole käytössä 2) vain poikittaiskuljettimella varustetuissa vaunuissa 3) vain purkukeloilla varustetuissa vaunuissa Tieto -valikko Paina aloitusvalikon toimintopainiketta, kun haluat siirtyä tiedot-valikkoon. Paina toimintopainiketta, kun haluat siirtyä takaisin aloitusvalikkoon. F5 Näppäimet: T1 T1 T3 STOP Osamittauksen nollaus T3 T5 T5 Edelliseen valikkotasoon Neuvo! Kuormien laskeminen tapahtuu joko FULLilmoituksella tai toimintosarjalla: "Takalaita kiinni --> Takalaita auki --> pohjakuljetin taakse 10 sekunnin ajaksi" 1300_-ISOBUS-Terminal_

65 ISOBUS - OHJAUSYKSIKÖLLÄ Asetus -valikko Asetusvalikossa voidaan asettaa erilaisia nopeuksia, käynnistysaikoja ja päätepisteitä. Paina aloitusvalikon toimintopainiketta Paina toimintopainiketta T7 T8 T9 T10 Kuvake Merkitys: b d h e F6 SET-valikossa voidaan tehdä muitakin asetuksia: a, kun haluat siirtyä asetusvalikkoon., kun haluat siirtyä takaisin aloitusva c f g T1 T2 T3 T4 T5 T6 Painikkeiden merkitys: T1 SEIS T2 pohjakuljetin asetus taso 1 Vaihtaminen toiseen lomakkeeseen T3 pohjakuljetin asetus taso 19 Vaihtaminen toiseen lomakkeeseen T5 vaihto valikkoon F8 DIAGNOSE-valikko T6 OK-painike Muutettujen asetusten vahvistaminen T7 Terien teroituslaite Autocut: ks. Autocutkäyttöopas T10 Punnituslaitteen ohjeet: punnituslaitteen käyttöopas b Pohjakuljetin nopeusvaihe 1 Ohje! Ennen ensimmäistä käyttökertaa, on säätö tehtävä, jotta varmistetaan oikea toiminta. Ohje! Säädön muutos varmistetaan painamalla OKnäppäintä. a Ohjattava taka-akselin käyttötila Käsikäyttö: (HAND) (Asetusmahdollisuudet WORK-valikossa) = Ohjaava akseli pysyvästi auki = Ohjaava akseli lukitaan c Pohjakuljetin nopeusvaihe 19 d Lastausmomentti Kuormitusrajan asetus pohjakuljettimen automaattikäynnistykselle. - Käytössä vain automaattilastauksessa - Toiminto Lataa pohjakuljetin käynnistyy automaattisesti, kun senhetkinen kuormitus ylittää asetetun arvon. - Asetusarvo: (oletusarvo 55) = Ohjaava akseli on lukittu Automaattikäyttö: (AUTO) (ylimääräiset asetusmahdollisuudet WORK-valikossa) Neuvo! Kuivan rehun tapauksessa arvoa voidaan nostaa. Kostean rehun tapauksessa arvoa voidaan pienentää. = automaattitila käytössä Ohjaavaa akselia ohjataan automaattisesti nopeudesta riippuen. Nopeus ohjaavan akselin tila 3 km/h pienempi lukittu e Takalaidan aukeamisaika tyhjennysautomatiikalla 1) - Säätöalue: 0-10 sekuntia lastausvaunuissa, joissa on annostelutelat sekuntia lastausvaunuissa, joissa ei ole annosteluteloja. pienempi alaraja alemman ja ylemmän rajan välissä suurempi ylempi raja lukittu avattu lukittu Alempi raja on asetettavissa välillä 0 ja 3 km/h. Ylempi raja on asetettavissa välillä 10 ja 25 km/h. 1) ainoastaan vaunuissa, joissa on annostelutela 1300_-ISOBUS-Terminal_

66 ISOBUS - OHJAUSYKSIKÖLLÄ f Takalaidan lukitus käytössä/ei käytössä (tyhjennysautomatiikan ollessa käytössä) Takalaidan lukitusta käytetään kaikilla noukinvaunuissa poistoraon lukitukseen automaattityhjennyksen aikana, sekä hydraulisilla että mekaanisilla mattoperillä. Kun takalaidan lukitus on käytössä, takalaitaa ei voida liikuttaa painikkeella Takalaita auki/kiinni. Mutta tällä painikkeella voidaan lopettaa täyttöautomatiikka. Säätöalue käytössä/ei käytössä G: Takalaidan kellunta-asento Neuvo: Tätä toimintoa voidaan käyttää vain Asetusvalikossa ollessa toiminnon ollessa varustettu rastilla. Poistuessasi asetusvalikosta toiminto poistuu käytöstä automaattisesti. Takalaidan kellunta-asennon toiminto auttaa takalaidan lukitusasentoa säädettäessä, koska takalaidan avaamisen hydraulisylinterit ovat silloin kellunta-asennossa. Silloin takalaidan liikuttaminen käsin helpottuu, mikä helpottaa takalaidan saattamista oikeaan asentoon. h Pohjakuljettimen esikäyntiaika tyhjennysautomatiikalle 1) - Säädettävä esikäyntiaika: 0, sekuntia (oletusarvo 0,7 sekuntia) - Keventää annostelutelojen painetta 1300_-ISOBUS-Terminal_

67 ISOBUS - OHJAUSYKSIKÖLLÄ Asetus -valikko Kokoonpanovalikossa ilmoitetaan lastausvaunun varustus. Tätä valikkoa tarvitaan vain, jos myöhemmin hankitaan tai poistetaan lastausvaunun lisävarusteita. Muussa tapauksessa oikea kokoonpano on asetettu tehtaalla. Paina aloitusvalikon toimintopainiketta 10 sekunnin ajan, kun haluat siirtyä kokoonpanovalikkoon. Paina toimintopainiketta, kun haluat siirtyä takaisin aloitusvalikkoon. Painikkeiden merkitys: F7 T1 STOP 1 T3 Vaihto lomakkeiden välissä, taakse T4 Vaihto lomakkeiden välissä, eteen T5 [Restart] tallentaa muutokset ja käynnistää ohjelmiston alusta. Tämä painike ilmestyy vain, kun kokoonpanotietoja on muutettu. Näyttösymbolien merkitys: ISOBUS- päätettä koskeva käyttöohje: 1... Konetyypin asettaminen 2... Lastausautomatiikka 3... Pohjakuljetin nopeusvaihe 2: 4... Rehulisäke 5... Pohjakuljetin: û...ei pohjakuljetinta m...mekaaninen / h...hydraulinen 6... Annostelutelat 7... hydraulinen kuivarehuteline 8... Ohjaava taka-akseli: L...nostoteli û...ei ole / ü...on olemassa 9.. Työvalaistus (työvalaistus käsittää lastaustilavalaistuksen ja mahd. peruutusvaloheittimen) T1 T3 T4 T5 Siirtäminen eri toimintoihin painamalla nuolinäppäimiä "Alas " tai "Ylös " - Näppäimillä "+ (YES)" ja "- (NO) " otetaan toiminto käyttöön tai poistetaan käytöstä Lastausmomenttianturi Täyttötasoanturi Punnituslaite Vaunun pituus (täyttötasoanturille) *) Huomio! Ylimääräisiä valoja varten, esim. akseliin, tarvitaan relekytkintä! Etuluukku (käyttö päätteen kautta) automaattinen terien teroituslaite Autocut Kuorman varmistus (ü = käytössä, olemassa / û = ei käytössä, ei olemassa) Kuvaruutu 3 on varattu huoltohenkilöille 1300_-ISOBUS-Terminal_

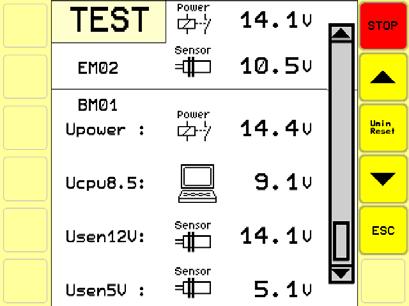

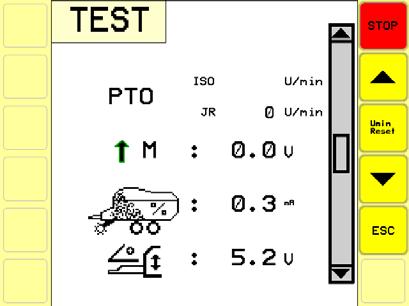

68 ISOBUS - OHJAUSYKSIKÖLLÄ Testivalikko Anturitestausvalikossa saadaan tietoja antureiden senhetkisista tiloista ja antureiden näyttöarvoista. Se voi auttaa vikojen poistamisessa. Paina aloitusvalikon toimintopainiketta, kun haluat siirtyä anturitestausvalikkoon. Paina toimintopainiketta, kun haluat siirtyä takaisin aloitusvalikkoon. Näyttö: Mustalla taustalla oleva kuvake osoittaa, että - induktiivinen anturi on varattu - Hall-anturi on varattu. - mekaaninen kytkin/painike on käytetty. Neuvo! Kuvake näkyy käänteisinä, kun anturin tai kytkimen signaali vaihtuu. Kuvake voi vilkkua, kun signaali vaihtuu tiheästi. Kuvakkeen vilkkuminen ei välttämättä tarkoita vikaa. Anturit: F8 1 Voimanottoakselin kiertoluku...b1 2 alempi täyttöasteläppä...b4 3 ylempi täyttöasteläppä...b3 4 Kuorman varmistus edessä...b30 5 Kuorman varmistus takana...b31 6 Paine annosteluteloihin...b a b T1 T2 T3 T4 T5 7 Takalaita...B T6 8 Öljynpainekytkin...S7 9 Pohjakuljettimen peräkytkin...s3 10 Nostoteli...B10 11 Lastaustilan ovi...b7 12 ulkoinen silppukoneistokytkin päälle...s1 13 ulkoinen silppukoneistokytkin pois päältä...s2 14 Silppurikoneiston tila...b2 a b pienin järjestelmän käynnistyksen jälkeen mitattu jännite (U min) senhetkinen jännite (U) 1300_-ISOBUS-Terminal_

69 ISOBUS - OHJAUSYKSIKÖLLÄ 15 Voimanottoakselin kiertoluku...b1 16 Latausmomenttianturi (maks. 10 V)...B Täyttöasteanturi (4-20 ma)...b11 18 Aisan kulma-anturi (0-5 V)...B EM02: Työlaskimen laajennusmoduuli (pistoke ST2) 19 Laajennusmoduulin syöttöjännitteen pitoarvo > 12 V 20 vakautettu anturijännite, pitoarvo = 10,5 V BM01: Perusmoduuli (pistoke ST1) 21 PM syöttöarvon pitoarvo > 12 V 22 PM prosessorijännitteen pitoarvo >8,5 V 23 ei vakautettu anturijännite, pitoarvo > 12 V 24 vakautettu anturijännite, pitoarvo = 5,0 V 1300_-ISOBUS-Terminal_

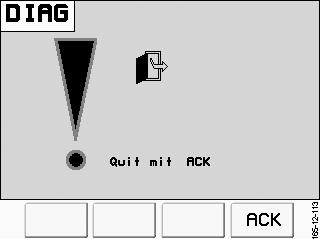

70 ISOBUS - OHJAUSYKSIKÖLLÄ Vianetsintävalikko Kun vika havaitaan - korostuu näytön vikailmoitus - kuuluu hälytysääni Toimintopainikkeet: T1 Stop T2 Varoituksen kuittaus. Jos vika esiintyy uudestaan, annetaan uusi varoitus. T5 Varoituksen esto järjestelmän seuraavaan käynnistykseen asti Hälytysilmoitukset: Kytkentälähdön vikatoiminto (esimerkki: noukin) Syyt: - oikosulku - liian vähän sähköä venttiili ei ole kytketty T1 T2 T3 T4 T5 Neuvo! Virhetoiminnon sattuessa voidaan suorittaa käsin jokainen haluttu toiminto hätäkäytön avulla (katso luvusta Sähköhydrauliikka). Neuvo! Virheen kuittaaminen tapahtuu painamalla [ACK] Neuvo! Virhetoiminto laajennusmoduulin väyläyhteydessä (LIN Error): 1. Laajennusmoduuli punnituslaite 2. Laajennusmoduuli kuorman varmistus 3. Laajennusmoduuli tuntopyörän kääntäminen 4. Työlaskin terien teroituslaite Syyt: - kaapelointivirhe - Laajennusmoduuli tai työlaskin on viallinen - Virhe jännitesyötössä T1 T2 T3 T4 T5 Virheenmääritystoiminto voidaan kytkeä pois jokaisen anturin osalta toimintopainikkeen [Pois päältä] avulla järjestelmän seuraavaan käynnistykseen asti! Jännitteen syötön hälytystä ei voi kytkeä pois päältä. Neuvo: Vika väyläyhteydessä näytetään myös perusasetusvalikossa alhaalla vasemmalla. 1300_-ISOBUS-Terminal_

71 ISOBUS - OHJAUSYKSIKÖLLÄ Valvontahälytykset Silpputerien valvonta aktivoituu, painamalla painiketta laske noukinta silppurikoneiston ollessaan ulos käännettyinä ja voimansiirtoakselin ollessaan päällä. Ilmoitustapa: - kaksi merkkiääntä ja - kuvake vilkkuu viidesti Puhdistusmuistutus: Kahden tunnin välein näkyy ilmoitus Diagnoosi käännä silpputerät ulos Ilmoituksen kuittaamiseksi on silpputerät käännettävä kerran ulos ja sisään. T1 T2 Käyntioven valvonta Aina kun käyntiovi avataan, kaikki hydraulitoiminnot pysähtyvät, annostelutelat kytkeytyvät pois päältä ja näyttöön ilmestyy seuraava diagnoosi-ilmoitus: Ilmoituksen kuittaamiseksi on käyntiovi suljettava. T1 T2 T3 T4 T5 Lastaustilaan astuminen on sallittu vain, kun traktori on sammutettu. T3 T4 T5 (Silpputerien puhdistusvaihe, joka estää likaantumisen ja lian kovettumisen) Isobus - Stop - Hälytys (vain Pöttinger CCI -pääte) alk. ohjelmistoversiosta 2.10 Seis-painiketta (1) painettaessa ilmestyy seruaava näyttö. T1 T2 T3 T4 T5 Kaikki hydraulitoiminnot ja käyttöpaneeli lukittuvat. Kun haluat jatkaa työskentelyä, avaa ensin Seis-kytkin. (1) _-ISOBUS-Terminal_

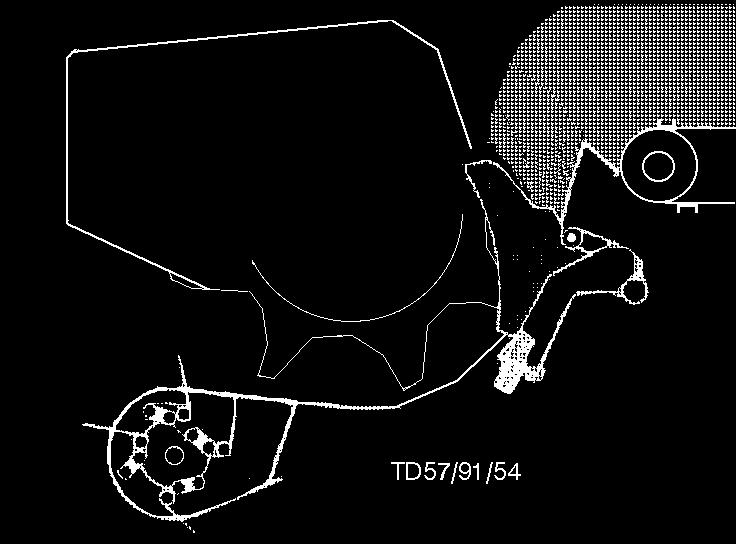

72 VAUNUN KUORMAUS Tärkeitä ohjeita: Kuormauksesta yleensä * Vetoaisaan on kiinnitetty tarra, jossa on merkintä voimanoton kierrosluvusta, jolla vaunua käytetään (540/1000 r/min). * Nivelakselissa on myös käytettävä oikein säädettyä varokytkintä (katso varaosaluettelo) niin, että ylikuormituksesta aiheutuvat vaunun vauriot voidaan välttää. Nivelakselin ylikuormitussuojaus ks. luvusta Tekniset tiedot. * Ajonopeus on aina sovitettava olosuhteiden mukaan. * Ajettaessa jyrkkiä mäkiä ylös tai alas on vältettävä jyrkkiä käännöksiä suurella nopeudella (kaatumisvaara). * Silppu lyhenee käytettäessä alempaa kierroslukua, suurempaa ajonopeutta ja suurempia karhoja. Tuorerehun kuormaus - Tuorerehu kuormataan yleensä karholta. - Niittokarho ajetaan yleensä latva edellä noukkimelle - Syötön tehostin (52) säädetään mahdollisimman alas (asento T). Kuivan rehun kuormaus - Kuiva rehu kuormataan karholta. - Syötön tehostin pidetään ylhäällä (asento H). Kuormauksen aloittaminen 1. Voimanotto kytketään päälle. 2. Noukin lasketaan alas. Varo! Tällöin kytkeytyy noukkimen ja sullojan käyttö automaattisesti. 3. Ohjaamossa oleva hydrauliikan hallintavipu (ST) asetetaan nostoasentoon ja lukitaan siihen. Öljy aloittaa kierron vaunun hydrauliikkapiirissä. 4. Tarkista oikea voimanoton kierrosluku * Käytä voimanoton kierroslukua Huomioitavaa kuormauksen aikana! * Kytke noukin ainoastaan syöttökanavan ollessa tyhjä. Turvallisuusohjeita: * Säätötoimenpiteiden aikana on traktorin moottori pysäytettävä ja voimanotto kytkettävä irti. * Ennen noukkimen toimintahäiriöiden korjaamista on traktorin moottori pysäytettävä. Noukkimen säätö 1. Nosta noukinta hieman ylös ja aseta säätövarret (51) molemmin puolin samaan asentoon. * Alenna moottorin kierroslukua käännöksissä. * Jos käännös on jyrkkä, kytketään voimanotto irti ja nostetaan noukin * Väältä epätasausta kuormitusta! Tärkeää vetoaisan kuormituksen kannalta (katso vetoaisan kilvestä sallittu kuormitus). * Kuormatilan täytön optimoimiseksi, on pohjakuljetinta käytettävä lyhytaikaisesti tai kuormausautomatiikka kytkettävä. Katso kohtaa POWER CONTROL * Pidä silmällä vaunun täyttymisosoitinta (FULL) 2. Lukitse varret sokalla. Korkea asento: Tätä asentoa käytetään jos pelto on kovin epätasainen. Matala asento: Käytetään kun materiaali on lyhyttä ja pelto tasainen. Syötön tehostimen (52) säätö - Syötön tehostin säädetään alas materiaalin ollessa lyhyttä ja karhojen ollessa pieniä (asento T). - Kun karhot ovat suuria, säädetään syötön tehostin ylös (asento H). Varoitus! Muista sallitut akseli- ja kokonaispainorajoitukset. Sallitun akselikuorman ja kokonaispainon ylittäminen voi aiheuttaa vaurioita alustassa, rungossa, aisassa ja renkaissa. Ota huomioon, että hyvin kostea korjuutavaran on normaalia raskaampaa. 1000_-BELADEN_

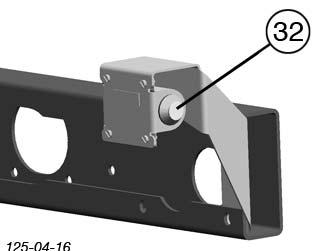

73 VAUNUN TYHJENNYS Vaunun tyhjennys Tyhjennys purkukelojen avulla - Avaa peräportti - Kytke voimanotto - Poista purkukelojen kuormitus - Kytke tyhjennysautomatiikka tai - Käynnistä purkukelat - Käynnistä pohjakuljetin (kytkinasento - Pohjakuljetinnopeuden säätö (katso kohtaa POWER CONTROL ) KV KR 32 KB KV-KR Kuorman purkaminen ilman purkukeloja - Avaa peräportti - Käynnistä pohjakuljetin. Var. A Takana oleva painonappi (32) - pohjakuljettimen käynnistämiseksi tai pysäyttämiseksi - kuormattaessa nappia (32) ei voi käyttää. - kuormaa tyhjennettäessä (takalaita auki, pohjakuljetin toimii) on voidaan nappia käyttää. napin painallus pysäyttää pohjakuljettimen. Var. B Yleisohjeita Jos pohjakuljettimen käytön aikana käytetään muuta hydraulitoimintoa, pysähtyy pohjakuljetin automaattisesti. Annotelijan kitkakytkin (NS) Jos purkutelat ylikuormittuvat esim. johtuen liian suuresta pohjakuljettimen nopeudesta laukeaa varokytkin momentin noustessa yli 1200 Nm. - Kytke voimanotto pois päältä - Kytke pohjakuljetin lyhyesti pyörimään toiseen suuntaan - Pohjakuljettimen pyöriessä toiseen suuntaan purkausteloihin kohdistuva paine vähenee. - Kytke voimanotto uudelleen. - Pohjakuljetinnopeuden säätö (katso kohtaa POWER CONTROL ) - Pysäytä pohjakuljetin. - Sulje peräportti Kuorman purkauksen lopettaminen Maantieajo Huom! Ennen maantielle ajoa on varmistettava, että peräportti on suljettu. 1000_-Entladen_

74 YLEISIÄ HUOLTO-OHJEITA Turvallisuusohjeita Ennen säätö-, huolto- ja korjaustoimenpiteitä traktorin moottori on pysäytettävä. Yleisiä huolto-ohjeita Noudata alla olevia ohjeita, jotta kone pysyy kauan hyvässä kunnossa. - Ensimmäisten käyttötuntien jälkeen on kaikki ruuvit ja mutterit kiristettävä. Erityisesti tarkistettavia ovat: Niittoterien ruuviliitokset Pöyhimen ja karhottimen piikkien kiinnitykset Varaosat a. Alkuperäisvaraosat ja tarvikkeet ovat erityisesti tähän koneeseen tarkoitettuja osia. b. Haluamme muistuttaa, että muut osat kuin meidän toimittamamme alkuperäisvaraosat ja tarvikkeet eivät ole meidän tarkastamiamme eivätkä hyväksymiämme. c. Tällaisten osien asentaminen tai käyttö voi muuttaa koneen ominaisuuksia kielteisellä tavalla tai heikentää sen laatua. Valmistaja ei vastaa tarvikeosien käytön aiheuttamista vahingoista. d. Valmistaja ei myöskään vastaa omien muutosten tai lisäosien käytöstä aiheutuneista vaurioista. Koneen säilytys ulkona Jos kone jätetään pitemmäksi ajaksi ulos, männänvarret on puhdistettava ja voideltava. Talvisäilytys TD 49/93/2 - Ennen koneen talvisäilytystä on se puhdistettava hyvin. - Varastoi kuivaan ja suojattuun paikkaan. - Vaihda kulmavaihteiden öljyt. - Suojaa paljaat osat ruosteelta. - Voitele kaikki kohdat voitelukaavion mukaan. FETT Voimansiirtoakseli - katso myös liitteessä olevat ohjeet Huomioi ennen huoltoa! Noudata pääasiassa tässä käyttöohjeessa olevia huolto-ohjeita. Ellei käyttöohjeessa ole erityisiä ohjeita, noudatetaan nivelakselin valmistajan antamia ohjeita. Hydrauliikkajärjestelmä HUOM! Loukkaantumis- ja tulehdusvaara! Korkean paineen alainen öljy voi suihku tes saan lävistää ihon. Käänny heti lääkärin puo leen! Turvallisuusohjeita! Ennen säätö-, huolto- ja korjaustoimenpiteitä traktorin moottori on pysäytettävä. Työskenneltäessä koneen alla on se ehdotto masti tuettava. Ensimmäisten käyttötuntien jälkeen on kaikki ruuvit ja mutterit kiristettävä. Pysäköi kone ainoastaan tasaiselle ja kestävälle alustalle. Korjausohje Noudata liitteessä olevia korjausohjeita. Koneen puhdistaminen HUOM! Älä suuntaa painepesurin suutinta laakereita tai hydrauliikkaosia kohti. - Ruostumisvaara! - Puhdistuksen jälkeen on kone voideltava voitelukaavion mukaisesti ja koekäytettävä. - Jos puhdistettaessa käytetään liian suurta painetta, voi syntyä maalivaurioita. Ennen hydraulijohtojen kytkemistä on varmistettava, että laitteen hydrauliikka on sovitettu traktorin hydrauliikkaan. Ensimmäisten 10 käyttötunnin ja seuraavien 50 käyt tötunnin jälkeen - Tarkista hydrauliikkajärjestelmän tiiviys ja kiristä mahd. löysät liitokset. Ennen jokaista käyttökertaa - Tarkista hydrauliikkaletkut! Vaihda kuluneet tai vaurioituneet letkut heti uusiin! Vaihtoletkujen on täytettävä valmistajan asettamat tekniset vaatimukset. Hydrauliikkaletkut vanhenevat itsestään. Letkut tulisi vaihtaa 5-6 vuoden välein. Turvallisuusohjeita! Puhdista hydrauliletkujen liitännät ja öljypistorasiat ennen jokaista kytkemistä. Huomioi kulumisja puristuskohdat. 1201_-Allgemeine-Wartung_BA

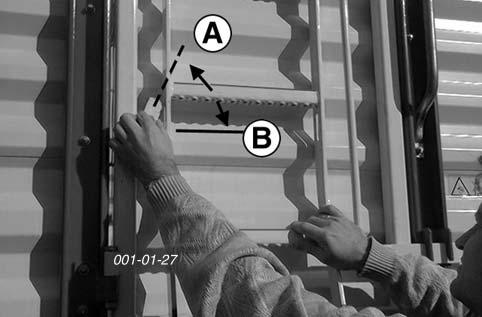

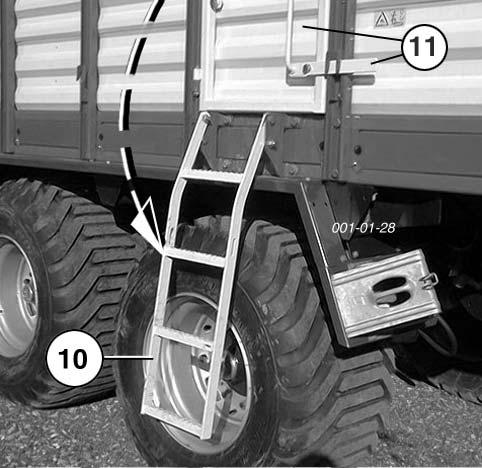

75 HUOLTO Turvallisuusohjeet * Vaunu on tuettava huolellisesti ennen työskentelyä sen alla. Sivusuojusten avaaminen Suojuksen lukitus (R) v o i d a a n avata esim. ruuvitaltalla ja sen jälkeen suojus voidaan nostaa ylös. Huomio! Työskennellessä avattujen suojapeltien takana on olemassa lisääntynyt loukkaantumisvaara. Paineakku Huom! Paineakkua ei missään tapauksessa saa hitsata, juottaa tai mekaanisesti työstää. Sivusuojusten sulkeminen Käännä suojus alas, jolloin lukitus R lukkiutuu eikä sitä voi vahingossa avata. Ole varovainen kuormatilaan noustessa. 1. Käytä nousuvälinettä (10). - Avaa lukitus (A). - Käännä tikkaat (10) alas. 2. Miesluukun saa avata ainoastaan, kun traktorin moottori on pysäytetty (11). Ohje! Ennen vaunun hitsaustöitä on vaunu ja kaikki liitokset kytkettävä irti traktorista. Ohje * Kaikissa paineakuissa paine laskee tietyn ajan kuluessa. Tarkista valmistajan käyttöohjeesta. * Kaasuvuoto (typpikaasua) on vuosittain noin 2-3 %. * Suosittelemme, että paineakun paine tarkistetaan 4-5 vuoden välein ja lisätään painetta tarvittaessa. 3. Älä nouse kuormatilaan, jos voimanotto on kytketty ja traktorin moottori käy. Neuvo! Pohjakuljetin ja annostelutelat voidaan kytkeä päälle vain, jos tikkaat on käännetty ylös. Paineakun paineen muuttaminen Tämä tehtävä on annettava valtuutetulle korjaamolle. * Paineakun paineen säätöön käytetään erityisiä täyttö- ja mittalaitteita. Ylikuormituskytkin Tärkeää! Koneen takuu raukeaa, mikäli esiasetettua ylikuormituskytkimen vääntömomenttia muutetaan. Jarrujen säätö Katso kohtaa Jarrujärjestelmä. 4. Ennen vaunun käyttöön ottoa. - Käännä tikkaat (10) ylös ja lukitse (B). - varmista lukitus sokalla 1000_-Wartung_

76 HUOLTO Noukin - Katkenneet noukinpiikit (53) voidaan vaihtaa irrottamalla piikkisuojus (54) ilman noukkimen irrottamista. Ilmanpaine Noukkimen käyttöketju - ketjusuojus irrotetaan kerran vuodessa, ketju puhdistetaan ja voidellaan. Sullojat Sullojakelan laakerointi * Sullojalaakerit voidellaan 80 käyttötunnin välein. F=80 FETT (IV) TD 57/91/ _-Wartung_

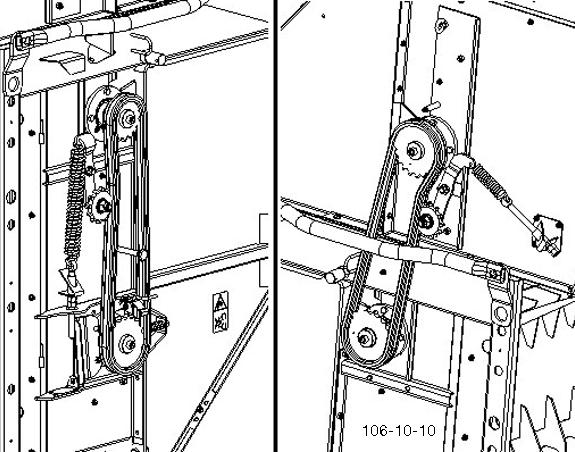

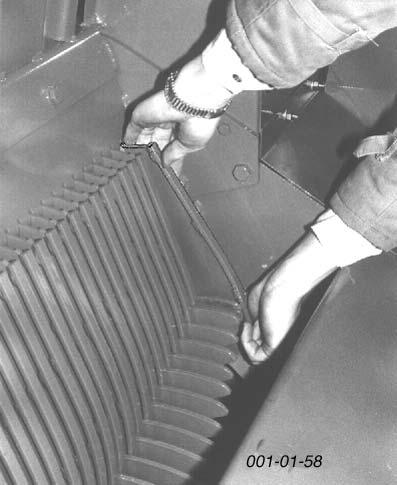

77 HUOLTO Silppuri Ohje! Huomio! Älä paljain käsin tartu teräosasta! Käytä suojakäsineitä. Jotta voidaan varmistaa terien varma lukitus on lukitus puhdistettava säännöllisesti. Terän asennus - Tarkista, että lukitusvivun rulla asettuu terän loveen. Irrotetun terän teroitus Hyvin teroitetut terät vähentävät tehon tarvetta ja parantavat silppuamistulosta. - Irrota yksittäinen terä ja teroita kulmahiomakoneella. Huom! - Hio ainoastaan terän sileätä puolta - Käytä suojalaseja teroituksen aikana - Käytä hiomakonetta varovasti niin, ettei terä kuumene. Näin terän käyttöikä pitenee. TD 57/91/46 Terien lukitus: Jotta voidaan varmistaa terien varma lukitus on lukitus puhdistettava säännöllisesti. - Painejouset puhdistetaan paineilmalla. - Ennen talvisäilytystä on terät ja lukitusmekanismi voideltava! 1000_-Wartung_

78 HUOLTO Kaapimen irrotus Säädöt - Löysää ruuveja (S) ja irrota lattaraudat. - Kaavin irrotetaan kuomatilan kautta vetämällä kaavinta alaspäin. Huom! Väli (10 mm) tarkistetaan 200 kuorman jälkeen! Irrotettu kaavin 1000_-Wartung_

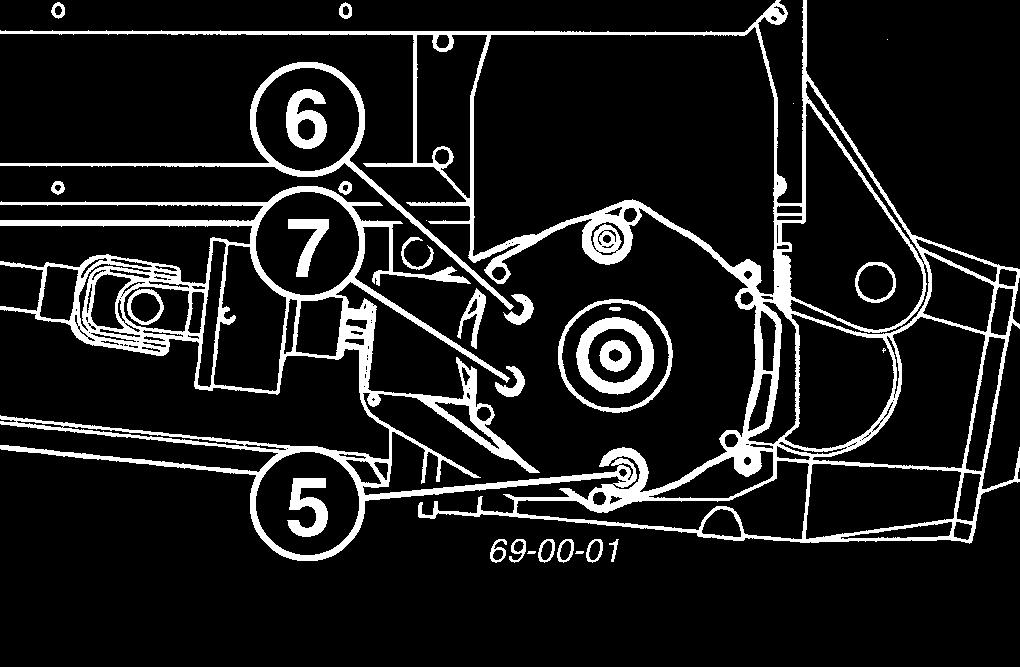

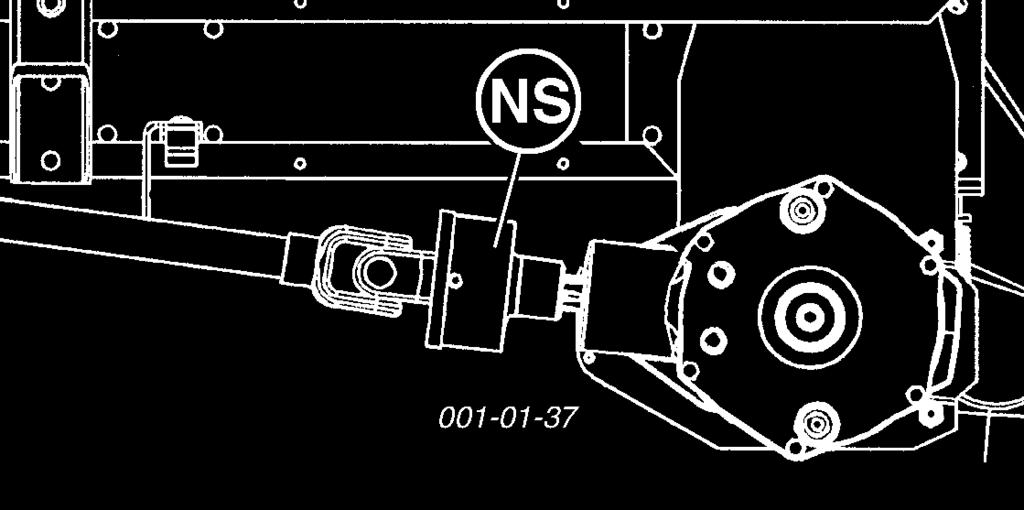

79 HUOLTO Kulmavaihde Kulmavaihteen öljy on vaihdettava vuosittain tai öljyä on lisättävä. Lisää öljyä voitelukaavion ohjeiden mukaan. Öljyn lisäys - Öljyn lisäämiseksi avataan öljyn täyttöaukko (6). - Tarkista öljymäärä avaamalla tarkistusaukon tulppa (7) Öljyn vaihto - Avaa öljyn tyhjennystulppa (5). - Anna vanhan öljyn valua pois ja huolehdi sen jatkokäsittelystä. Purkukelojen kulmavaihde: 1,0 litraa SAE 90 Pohjakuljettimen ketjut Ketjut Pohjakuljettimen neljä ketjua pitää olla tasaisesti ja sopivasti kiristetty. Ketjun pitää jonkun verran riippua alaspäin. Pohjakuljettimen ketjujen kiristys - Kiristysruuvit (S) ovat lavaan alla. S Huomaa! Pohjakuljettimen ketjujen kiristäminen on suoritettava hydraulijohdot irrotettuina. Pääkulmavaihde: 5 litraa SAE 90 TD 57/91/49 Sivukulmavaihde: 1,0 litraa SAE 90 Kun kiristysvara on käytetty loppuun, on ketjuista poistettava lenkkejä. - Kaikista neljästä ketjusta poistetaan aina tasalukuinen määrä (2, 4...) lenkkejä. Pohjakuljettimen kulmavaihde: 1,5 litraa SAE 90 Purkukelojen käyttöketjut - Voitele ketjut 40 käyttötunnin välein ja tarkista ketjujen kireys. - Käyttöketjun kiristäminen suoritetaan aina jousijännityksellä. Vähäisiä jännitysmuutoksia voidaan tehdä kiristysruuvin (58) avulla. Kiristä vastamutteri ja lukitusmutteri uudelleen, kun ketju on kiristetty _-Wartung_

80 HUOLTO Kerran vuodessa Tarkista kerran vuodessa - Tarkista ruuviliitosten (1J) kireys - Ruuvien kiristysmomentti (Nm) 1000_-Wartung_

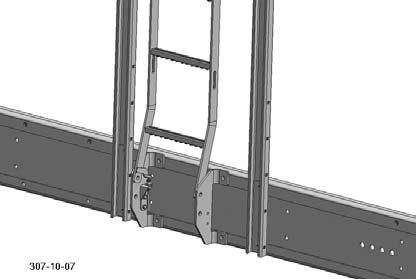

81 HUOLTO Anturien säätövälit Kiertolukuanturi Kiertolukuanturi on kiinnitetty käyttöakseliin, alkuvaihteiston vasemmalle puolelle. Säätöväli (X): mm X Käyntiovi Käyntioven anturi valvontaan on kiinnitetty tikkaiden yksikköön. Säätöväli (X): mm. X Takalaita Anturi takalaidan valvontaan on kiinnitetty peräkannattimen vasemmalle puolelle. Säätöväli (X): mm. X _-Wartung_

82 HUOLTO Silppuriterät Anturi silpputerien valvontaan on kiinnitetty puristinrungon vasemmalle puolelle. Säätöväli (X): mm. X Alempi lastausautomatiikka Anturi alemman lastausautomatiikan valvontaan on kiinnitetty alempaan etuseinään. Säätöväli (X): mm. X Ylempi lastausautomatiikka Anturi ylemmän lastausautomatiikan valvontaan on kiinnitetty ylempään kääntöseinään. Säätöväli (X): mm. X Annostelutelojen valvonta Anturi annostelutelojen valvontaan on kiinnitetty vasempaan sivuseinään. (Lisätietoja löytyy annostelutelat-luvusta) Säätöväli (X): mm. X 1000_-Wartung_

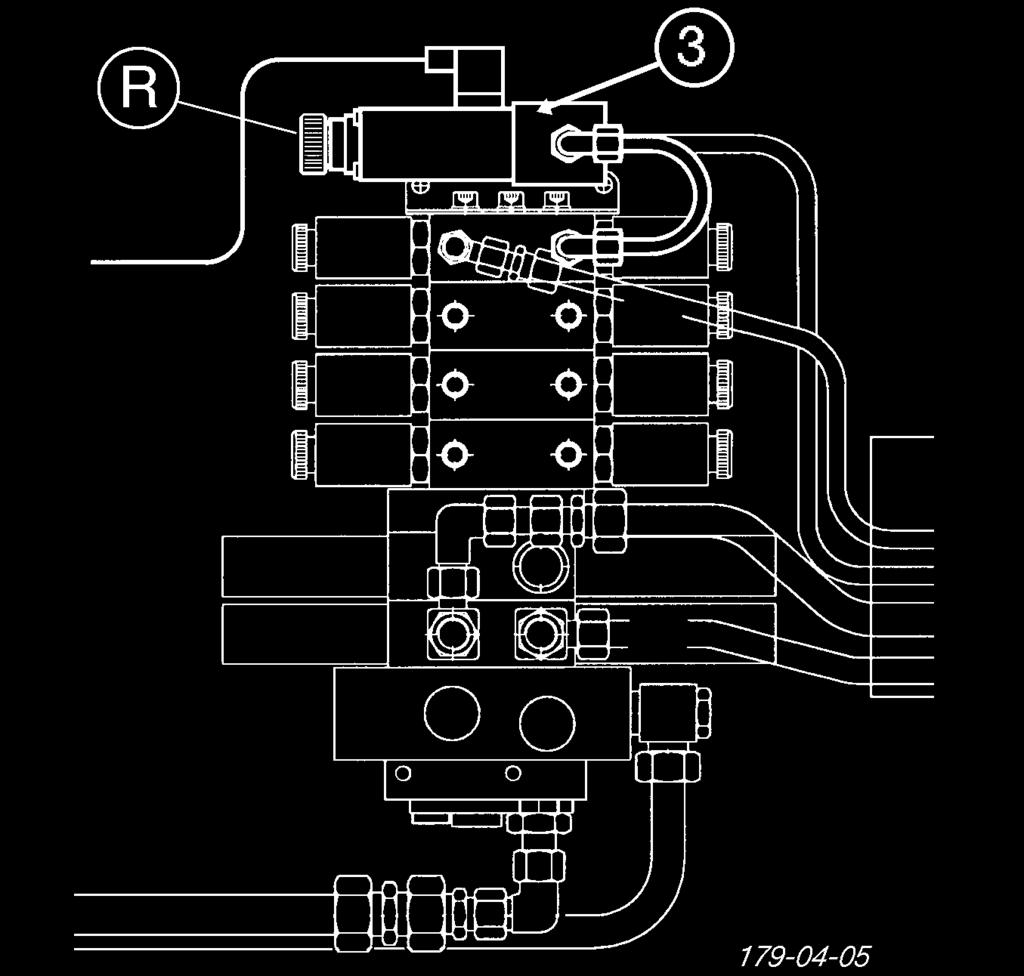

83 HUOLTO Öljyn painekytkimen Öljyn painekytkimen (3) säätö bar (Säätöarvo riippuu traktorin hydrauliikasta) bar Suodattimen vaihto Punainen tappi (50) osoittaa suodattimen (F) liiallisen likaantumisen. Tappi näkyy enemmän tai vähemmän, riippuen suodattimen likaantumisasteesta. Kun tappi on täysin ylhäällä on suodatin vaihdettava. - Hydrauliikkaöljyn vaihto tehdään traktorin valmistajan antamien ohjeiden mukaan. 50 F Säätäminen: 1. Tee perusasetus asteikon perusteella ( bar) 2. Lisää kuormaa, kunnes kuorma painaa peräportin 2-3 cm auki. 3. Pohjakuljettimen ollessa käynnissä kierrä säädintä (R) ulospäin, kunnes näyttöön tulee VOLL - ilmoitus. Huomaa! Tarkka säätö edellyttää painemittarin käyttöä. TD57/91/ _-Wartung_

84 ISO 10 A C D B E A TBC RTN CAN1H CAN1L ECU PWR TBC DIS TBC PWR ECU GND HUOLTO Käyttötoimintojen sähköpiirien suojana on 10 A:n sulake. - Sulake on sisäänrakennettu 3-napaisen liittimeen. Sähköpiirien suojaus Venttiilien lähtöpuoli prosessorissa on suojattu 25 A:n sulakkeella. - Sulake on asennettu prosessorikoteloon. sw Masse gnge LIN or UB+ sw ge gn rt 2,5² wsgn rt sw 2,5² 25 A X6 ST2 6² rt +12V 6² sw Masse X3 X4 gnge rt sw rt sw X2 Huomaa! Katkaise päätelaitteen virransaanti ennen asennustai huoltotöiden suorittamista koneessa. Tämä koskee erityisesti hitsaustöitä, koska ylijännitteet voivat rikkoa elektronisen laitteen. LP nicht vollständig bestückt dargestellt ST1 40A 25A 10A Elektoniikkaosien hoito Suojaa päätelaite (1) vedeltä. - älä jätä sitä ulkotiloihin - säilytä päätelaitetta kuivassa tilassa, kun sitä ei käytetä pidemmän aikaa 1 Päätelaitteen (1) puhdistaminen - käytä pehmeää liinaa ja mietoa yleispuhdistusainetta - älä käytä liuottimia - älä upota laitetta nesteisiin! Prosessorin (2) puhdistus - Älä kohdista painepesuria prosessoriin 2 473A _-Wartung_

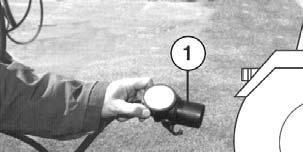

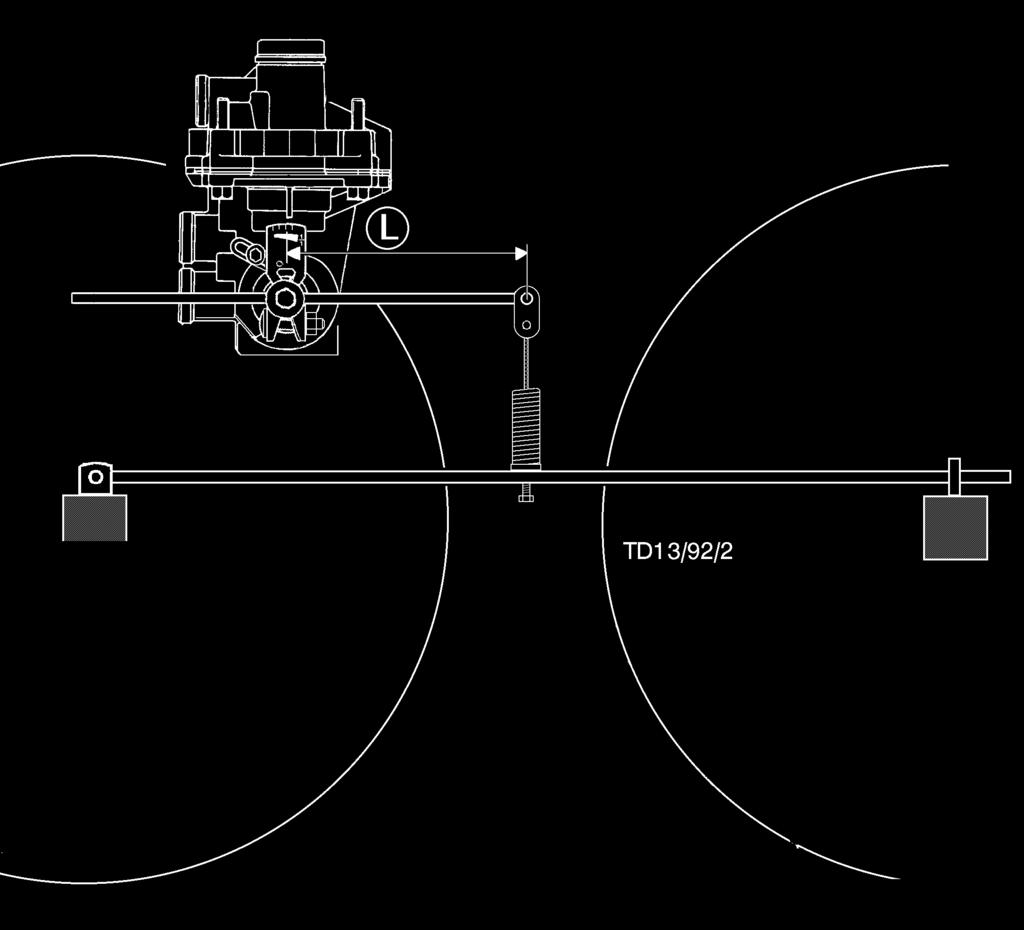

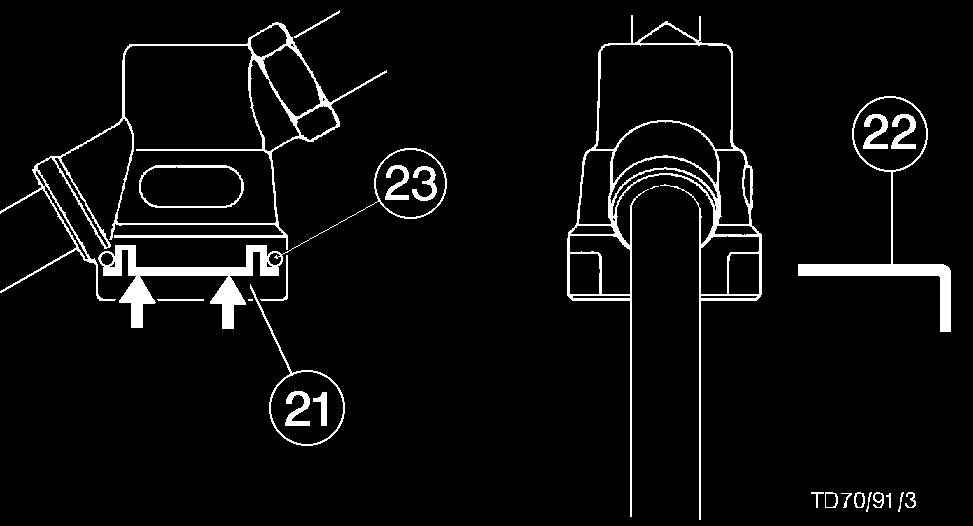

85 PAINEILMAJARRUT Jarruletkujen liittäminen - Jarruletkuja kytkettäessä on varmistettava, että liittimen tiivistysrengas on puhdas, että se tiivistää oikealla tavalla ja että letkut kytketään oikein. Punaisella merkitty säiliöliitin kytketään punaisella merkittyyn liittimeen ja keltaisella merkitty jarruletku kytketään keltaisella merkittyyn liittimeen. - Vaurioituneet tiivisteet on vaihdettava uusiin. Lukkiutumisenestojärjestelmän (ABS) virran syöttö 1) Ennen liikkeelle lähtöä kytketään pistoke (1) traktorin pistorasiaan. ABS ei toimi ilman virran syöttöä. Paineilmajarrujärjestelmän huolto ja kunnossapito Paineilmasäiliön veden poistaminen vesi lasketaan pois paineilmasäiliöstä päivittäin. Poistoventtiilin tappia vedetään silmukan avulla sivusuuntaan. Likaantuessaan veden poistoventtiili irrotetaan säiliöstä ja puhdistetaan. Letkusuodattimien puhdistus Molemmat letkusuodattimet puhdistetaan käyttöolosuhteiden mukaan normaalisti 3-4 kuukauden välein. Puhdistamiseksi on suodatinpanos irrotettava. Työvaiheet: a) Lukituskappale painetaan kahden nastan avulla sisään ja salpa (22) vedetään pois. b) Lukituskappale irrotetaan O-renkaineen (23), jousineen ja suodatinpanoksineen. c) Suodatinpanos pestään puhdistusaineella ja kuivataan paineilmalla. Vaurioituneet suodatinpanokset on vaihdettava. d) Kun suodatinkotelo kootaan päinvastaisessa järjestyksessä on huomioitava, että O-rengas (23) ei jää salvan (22) ohjausuraan! Huom! Kaikki jarruja koskevat korjaus- ja huoltotoimenpiteet on annettava valtuutetun huoltokorjaamon tehtäväksi. Nopean ajon 300x200" akselia varten on olemassa erityinen huoltokirja, joka on saatavissa maahantuojalta. Kun vaunu irrotetaan traktorista, p i s t o k e asennetaan vaunussa o l e v a a n pistorasiaan. Pistoke lukitaan paikalleen salvan (1a) avulla. - Ennen päivän ensimmäistä liikkeelle lähtöä, on paineilmasäiliöstä päästettävä vesi. Jarrujen säätö Jarrusylinterin männän liike ei saa ylittää 30 mm. Liike on säännöllisesti tarkistettava ja tarvittaessa säädettävä. - Jarrujärjestelmän paineen pitää olla 5 bar ennen kuin ajaminen voidaan aloittaa. Huom! Jotta jarrujärjestelmän toiminta voidaan varmistaa on huollot ja jarrujen säätö (jarruvivun liike enint. 30 mm) tehtävä säännöllisesti. Säätö - Säätö tehdään säätöruuvilla (7). - Männän liike on mm vaunun ollessa uusi. 0000_-Druckluftbremse_ ) Lisävaruste

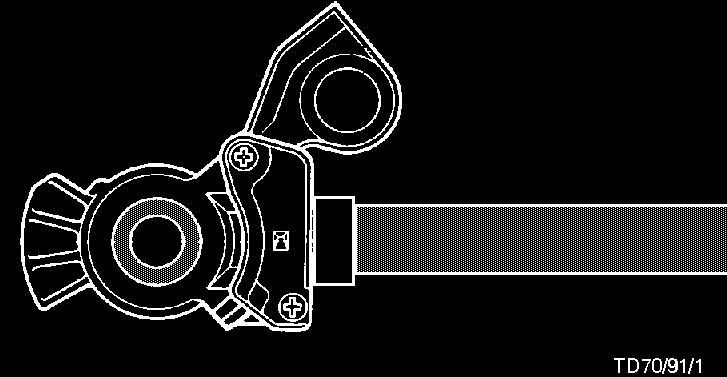

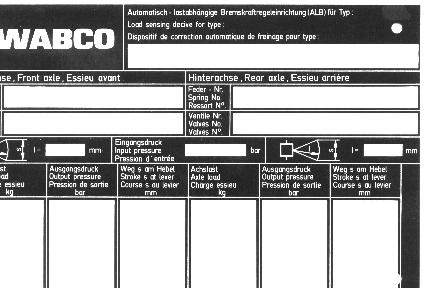

86 PAINEILMAJARRUT Jarruventtiilin vapaa-asento Venttiilin vapaa-asento mahdollistaa vaunun siirtämisen vaikka jarruletkut ei ole kytketty traktoriin. - Nappi (M) painetaan sisään rajoittimeen saakka. Tällöin jarrut vapautuvat. - Nappi (M) vedetään ulos rajoittimeen saakka. Jarrut kytkeytyvät uudelleen säiliöstä saatavan paineen avulla. - Kun jarruliittimet kytketään traktoriin nappi (M) työntyy automaattisesti ulos rajoittimeen saakka traktorista tulevan säiliöpaineen avulla. ALB -säädin (vain automaattisella jarrutustehon säädöllä) 1) ALB -säätimen avulla säädetään vaunun jarrutusteho automaattisesti kuorman mukaan. Säätö Säätöarvoa (L) ei saa muuttaa. Arvo pidetään valmistajan antamien ohjeiden mukaisena. - Ennen ajoon lähtöä on pysäköintijarru vapautettava ja kampi käännetään sisä asentoon. Vaunun pysäköinti Vaunua pysäköitäessä on pysäköintijarru kytkettävä. - Jarrutustehon säädin vapautetaan ja jarruletkut irrotetaan. TD13/92/ _-Druckluftbremse_ ) Lisävaruste

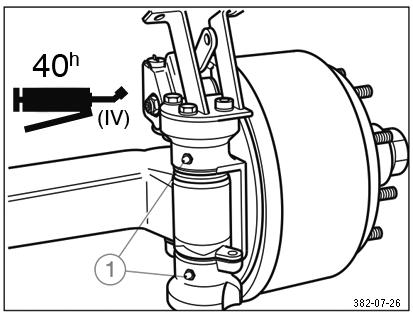

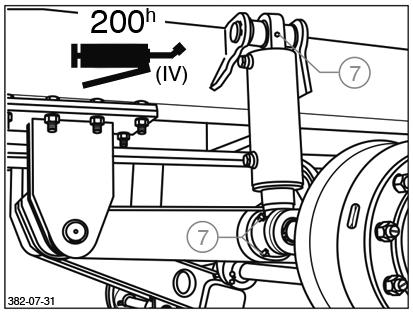

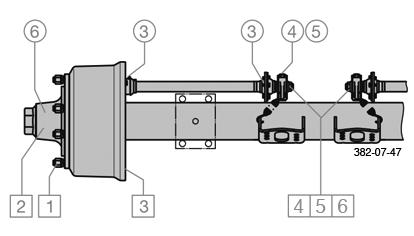

87 AKSELIT JA AKSELIYKSIKÖT Voitelukohdat Ohjaustapin laakerit, ylhäällä ja alhaalla (vain ohjausakselissa) Vipusäätimet - Joka 500 käyttötunnin välein - Joka 40 käyttötunnin jälkeen - Vähintään vuosittain Huom! Kun vaunu on pesty painepesurilla on kaikki voitelukohdat voideltava uudelleen. Sylinterin lukituspäät (vain ohjausakselissa) - Joka 200 käyttötunnin välein Automaattinen vipusäädin - jarrupaloja vaihdettaessa - Joka 500 käyttötunnin välein - Vähintään vuosittain Neuvo! Voitele litiumrasvalla (IV), kunnes laakeripaikoista tulee riittävästi tuoretta rasvaa. Huolehdi siitä, että sylinteristä ja syöttöjohdosta ilma on aina poistettu. Jarruakselin laakerit, ulkona ja sisällä - Joka 200 käyttötunnin välein (ja ennen käyttöönottoa pitkän seisokin jälkeen) - Poista kumisulkuhattu. - Voitele litiumrasvalla (IV), kunnes asetusruuvista tulee riittävästi tuoretta rasvaa. - Ruuvaa asetusruuvi holkkiavaimella n. yksi kierros takaisin. - Käytä jarruvipua useita kertoja käsin. - Tällöin tulee automaattisen säädön helpottua. Toista tarvittaessa useita kertoja. - Asenna sulkuhattu. - Voitele vielä kerran litiumrasvalla (IV). Varo, ettei jarruun pääse rasvaa tai öljyä. Jarrun laakerit eivät ole kaikissa malleissa tiiviit. Käytä vain litiumsaippuarasvaa tippumispisteen ollessa yli 190 C. 0700_-ACHSEN_

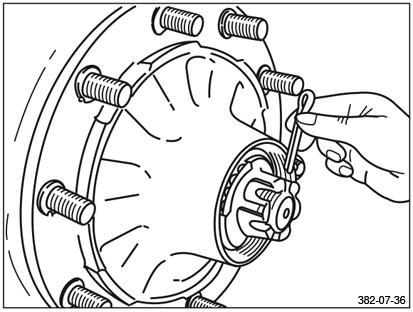

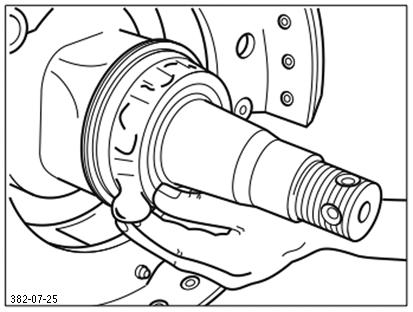

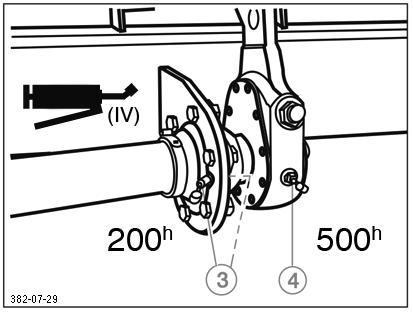

88 AKSELIT JA AKSELIYKSIKÖT Pyörännapalaakerien rasvan vaihtaminen - Joka 1000 käyttötunnin välein - Vähintään vuosittain - Nosta ajoneuvo vaarattomasti pukille ja vapauta jarru. - Poista pyörät ja pölysuojat. - Poista sokka ja ruuvaa akselimutteri auki. - Vedä sopivalla irrotuslaitteella pyörännapa jarrurumpuineen, kartiorullalaakereineen ja tiivistyselementteineen akselin tapista pois. - Merkitse puretut pyörännavat ja laakerivaipat, jotteivät ne asennettaessa mene sekaisin. - Puhdista jarru, tarkasta kuluminen, vahingoittumattomuus ja toiminta sekä vaihda kuluneet osat. - Jarrun sisäosassa ei saa olla voiteluaineita eikä likaa. - Puhdista pyörännavat sisältä ja ulkoa perusteellisesti. - Poista käytetty rasva täydellisesti. Puhdista laakerit ja tiivisteet perusteellisesti (dieselöljy) ja tarkasta jälleenkäytettävyys. - Rasvaa laakeripaikat ennen laakerien asennusta ja asenna kaikki osat päinvastaisessa järjestyksessä. Pakota osat varovasti puristuspaikkaan putkiholkkeineen ilman kallistumista ja vahingoittumista. - Sivele laakereihin, laakerien väliseen pyörännapojen tyhjään tilaan sekä pölysuojukseen rasvaa ennen asentamista. Rasvamäärän tulee täyttää asennetussa navassa n. neljäsosasta kolmasosaan vapaasta tilasta. - Asenna akselin mutterit ja tee laakerin ja jarrun paikalleenasennus. - Tee lopuksi toimintakoe ja ao. koeajo ja poista mahd. havaitut viat. Kunkin kartiorullalaakerin rasvamäärät Sisällä A Ulkona B 170 g 300 g Levitä rasvaa kartiorullalaakerin ja vaipan välisiin vapaisiin tiloihin. Älä laita jäämärasvaa navan laakerin ulkorenkaaseen. Ulkoisen kartiorullalaakerin rasva puristuu laakeriin ruuvattaessa kiinni rasvalla täytetty pyörännavan kapseli. Neuvo! Pyörännavan laakerien voitelun saa tehdä vain litiumrasvalla (IV), jonka tippumispiste on yli 190. Väärät rasvat tai liian suuret määrät voivat aiheuttaa vaurioita. Litiumsaippuarasvan sekoittaminen natriumsaippuarasvaan voi aiheuttaa yhteensopimattomina vaurioita. Vaimennussylinteri, ylhäällä ja alhaalla (vain hydraulisessa kulkumekanismissa) - Joka 200 käyttötunnin välein Huolehdi siitä, että sylinteristä ja syöttöjohdosta ilma on aina poistettu. Tukiakseli, alhaalla ja sivulla (vain BOOGIE-akselissa) - Joka 200 käyttötunnin välein - Ensi kerran kun on tehty ensimmäinen kuormitusajo Nosta voitelua varten ajoneuvo ylös tukiakselin keventämiseksi. Neuvo! Voitele litiumrasvalla (IV), kunnes laakeripaikoista tulee riittävästi tuoretta rasvaa. Voitele raskaassa käytössä voitelukohdat vastaavasti useammin. 0700_-ACHSEN_

89 AKSELIT JA AKSELIYKSIKÖT Pyörien ja jarrujen huoltotyöt Tarkasta pyörän mutterien tiukassa pysyminen - ensimmäinen kuormitusajon jälkeen - aina pyörän vaihdon jälkeenl - joka 500 käyttötunnin välein - vuosittain Kiristä pyörän mutterit ristikkäin momenttiavaimella. Katso kiristysmomentin osalta kappale "PYÖRÄT JA RENKAAT". Pyörännavan laakerivälys tarkistettava 200 käyttötunnin välein. - Joka 200 käyttötunnin välein Pyörännavan laakerivälyksen tarkastaminen: - Nosta akselia ylös, kunnes renkaat vapautuvat. - Vapauta jarru. - Laita vipu renkaan ja maan väliin ja tarkasta välys. Laakerivälyksen ollessa huomattava: 1. Ruuvaa navankapseli pois. 2. Poista kruunumutterin sokka. 3. Kiristä kruunumutteria momenttiavaimella 150 Nm samalla kun käännät pyörännapaa. (Käyttäessäsi normaalia ruuviavainta kiristä kruunumutteria, kunnes pyörännavan liike tekee kevyen jarrutuksen). 4. Käännä kruunumutteri lähinnä seuraavan sokanreikään. Yhdenmukaisina seuraavaan reikään takaisin (max. 30 ). 5. Laita sokka ja taivuta hieman. 6. Laita navankapseliin hiukan litiumrasvaa (IV). 7. Sivele kapselien kierteisiin ympäriinsä litiumrasvaa (IV). Ruuvaa kapselit kiinni 500 Nm:n kiristysmomentilla. 0700_-ACHSEN_

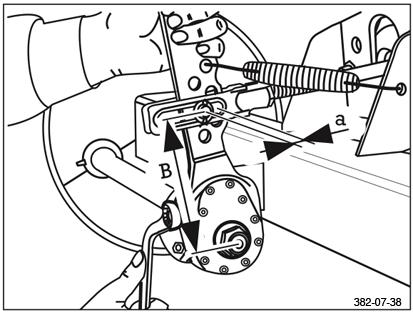

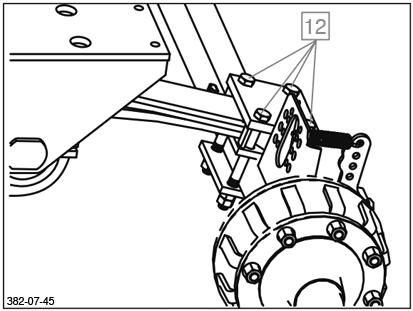

90 AKSELIT JA AKSELIYKSIKÖT Jarrupalatarkastus - Joka 200 käyttötunnin välein - Avaa tirkistysaukko vetämällä kumitulppa (jos on) pois. - Jarrupala tulee vaihtaa, jos jarrupalassa on jäljellä paksuutta a) 5 mm niitatuissa paloissa b) 2 mm liimatuissa paloissa - Laita kumitulppa jälleen paikalleen. Vipusäätimen asetus - joka 200 käyttötunnin välein - Käytä vivustoa käsin painesuunnassa. - Sylinteritangon vapaan kulun ollessa 35 mm pyörän jarrua tulee säätää. - Säätöruuvin asettaminen - Aseta vapaa kulku "a" %:iin kytketystä jarruvipupituudesta "B". Esim. Vipupituus 150 mm Vapaa kulku mm Neuvo! Toiminnan kannalta on tärkeää tarkastaa jatkuvasti jarrujen kuluminen ja toimiminen ja tarvittaessa tehdä säätö. Säätö on tehtävä kulumisen ollessa n. 2/3 sylinterin maksimi-iskusta täysjarrutuksessa. Nosta tällöin akseli pukille ja kiinnitä tahattoman liikkumisen varalta. Automaattisen vipusäätimen asetus - joka 500 käyttötunnin välein - Vähintään vuosittain - Perusasetus tapahtuu samalla tavalla kuin vakioasetus. - Säätö tapahtuu automaattisesti nokan kääntyessä n Ihanteellinen vipuasento on n. 15 ennen suoraa kulmaa käyttösuuntaan nähden (sylinterin kiinnityksen vuoksi ei vaikutuksille altis). Automaattisen vipusäätimen toimintatarkastus - jarrupaloja vaihdettaessa - joka 500 käyttötunnin välein - vähintään vuosittain 1. Poista kumisulkuhattu. 2. Ruuvaa takaisin asetusruuvia (nuoli) lenkkiavaimella n. 3/4 kierrosta vastapäivään. Vapaa kulun tulee olla vähintään 50 mm, vipupituuden ollessa 150 mm. 3. Käytä jarruvipua useita kertoja käsin. Tällöin tulee automaattisen säädön helpottua. Hammaskytkimen lukittuminen on kuultavissa ja paluuiskussa asetusruuvi kääntyy hieman myötäpäivään. 4. Asenna sulkuhattu. 5. Voitele litiumrasvalla (IV). 0700_-ACHSEN_

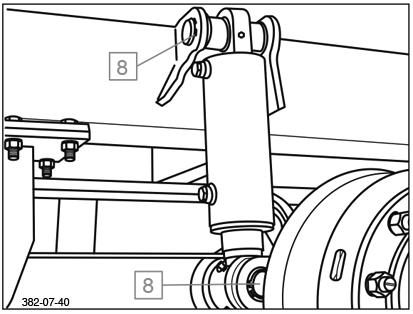

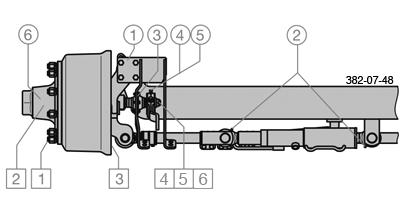

91 AKSELIT JA AKSELIYKSIKÖT Hydraulisen kulkumekanismin huoltotyöt Tarkasta vaimennussylinterin kunto ja tiiviys - joka 500 käyttötunnin välein - vähintään vuosittain Huomio! Silmämääräinen tarkastus - joka 200 käyttötunnin välein Tarkasta kaikkien rakenneosien viat ja kuluminen. Tarkasta vaimennussylinterin kiinnitys - joka 500 käyttötunnin välein - vähintään vuosittain Tarkasta vaimennussylinterin kiinnityksen tiukassa pysyminen ja kuluminen. Jousiliitäntä - ensi kerran kun on tehty ensimmäinen kuormitusajo - joka 200 käyttötunnin välein Tarkasta varmistusmutterien tiukassa pysyminen. - ruuviliitosten ollessa löysällä kiristä mutterit vastavuoroisesti useissa vaiheissa. Jousiin ei saa tehdä hitsauksia! Kiristysmomentti momenttiavaimella: M 24 = 650 Nm Jousipultti - ensi kerran kun on tehty ensimmäinen kuormitusajo - tarkasta holkit 500 käyttötunnin välein. - liikuta ajoneuvoa jarru päällä hiukan eteen - ja taaksepäin tai liikuta jousen silmukoita asennusvivulla. Tällöin jousen silmukassa ei saa olla välystä havaittavissa. Kiinnityksen ollessa löysä jousipultti voi vaurioitua. - Tarkasta tukien sivuttaiskulutuskiekot (V). - Tarkasta jousipultin (F) varmistusmutterin M 30 tiukassa pysyminen. - Kiristysmomentti momenttiavaimella: M 30 = 900 Nm Kumiteräspesän laakerien kestoikä riippuu sisäisen teräsholkin tiukassa pysymisestä. 0700_-ACHSEN_

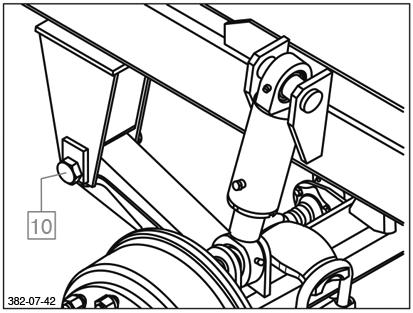

92 AKSELIT JA AKSELIYKSIKÖT BOOGIE-kulkumekanismin huoltotyöt Tukiakselin jousikaari ja ruuvit - ensi kerran kun on tehty ensimmäinen kuormitusajo - joka 500 käyttötunnin välein - vähintään puolivuosittain - Tarkasta jousikaaren tiukassa pysyminen. Ruuviliitoksen ollessa löysällä: - Avaa vastamutterit - Kiristä mutterit määrätyllä kiristysmomentilla vastavuoroisesti useissa vaiheissa. - Kiristä vastamutterit jälleen Kiristysmomentti: Jousikaari: M 30x2 8.8 = 980 Nm M = 450 Nm Ruuvit: M 30 = 1095 Nm Huomio! Silmämääräinen tarkastus - joka 500 käyttötunnin välein - viimeistään puolivuosittain. Tarkasta kaikkien rakenneosien viat ja kuluminen. Jousikaari ja jousijännityskoteloiden ruuvit - joka 500 käyttötunnin välein - vähintään puolivuosittain - Tarkasta jousikaaren ja ruuvien tiukassa pysyminen. Ruuviliitoksen ollessa löysällä: - Avaa vastamutterit - Kiristä mutterit määrätyllä kiristysmomentilla vastavuoroisesti useissa vaiheissa. - Kiristä vastamutterit jälleen Kiristysmomentti: Jousikaari: M = 700 Nm Ruuvit: M = 320 Nm Jousijännityskoteloiden laakerin pultti - ensi kerran kun on tehty ensimmäinen kuormitusajo - joka 500 käyttötunnin välein - vähintään puolivuosittain - Tarkasta laakerin pultin kruunumutterin tiukassa pysyminen. Kiristysmomentti: M 52 x 2 = 400 Nm 0700_-ACHSEN_

93 AKSELIT JA AKSELIYKSIKÖT Yleiskuva Voitelu- ja huoltotyöt Katso perusteellisen kuvauksen osalta edelliset sivut. Voitelu Huoltotoimenpiteet Vaihtoehto Ensimmäinen kuormitusajon jälkeen Joka 40 käyttötunnin välein Joka 200 käyttötunnin välein Joka 500 käyttötunnin välein (vuosittain) Joka 1000 käyttötunnin välein (viimeistään vuosittain) Voitelu erityisellä pitkäaikaisrasvalla (IV) Ohjaustapin laakerit, ylhäällä ja alhaalla 2 Sylinterin lukituspäät 2 Jarruakselin laakerit, ulkona ja sisällä 1, 2, 3, 4 Vipusäätimet 1, 2, 3, 4 Automaattinen vipusäädin 1, 2, 3, 4 Vaihda pyörännapalaakerien rasva, tarkasta kartiorullalaakerien kuluminen 1, 2, 3, 4 Vaimennussylinteri, ylhäällä ja alhaalla 3 Tukiakseli, alhaalla ja sivulla 4 Huoltotoimenpiteet Silmämääräinen tarkastus Tarkasta kaikkien rakenneosien viat ja kuluminen. Tarkasta pyörän mutterien tiukassa pysyminen 1, 2, 3, 4 Tarkasta pyörännapalaakerien välys 1, 2, 3, 4 Jarrupalatarkastus 1, 2, 3, 4 Vipusäätimen asetus 1, 2, 3, 4 Automaattisen vipusäätimen asetus 1, 2, 3, 4 Automaattisen vipusäätimen toimintatarkastus 1, 2, 3, 4 Tarkasta vaimennussylinterin kunto ja tiiviys 3 Tarkasta vaimennussylinterin kiinnitys 3 Tarkasta jousiliitännän tiukassa pysyminen 3 Tarkasta jousipulttien tiukassa pysyminen 3 Tarkasta jousikaari ja tukiakselin ruuvien tiukassa pysyminen 4 Tarkasta jousikaari ja jousijännityskoteloiden ruuvit 4 Tarkasta jousijännityskoteloiden tiukassaa pysyminen 4 Vaihtoehto 1 Vaihtoehto 2 Vaihtoehto 3 Vaihtoehto _-ACHSEN_

94 KÄYTTÖHÄIRIÖT Käyttöhäiriöt Jokaiseen koneeseen tulee joskus häiriöitä. Alla olevan luettelon avulla on vian korjaaminen helpompaa. Mitään ei menetä käyttämällä nopeita apua. Häiriö Syy Toimenpide Turvallisuusohjeita! Ennen säätö-, huolto- ja korjaustoimenpiteitä on traktorin moottori pysäytettäv. Voimansiirtoakselin ylikuorm. suoja laukeaa - liian suuri rehumäärä - vieraita esineitä - tylsät terät - Kytke VO irti ja lähde liikkeelle pienillä kier roksilla. - Poista mahd. esineet ja teroita te rät. - Silppukanavan tukkeutuessa löysää terä palkin epäkeskokiinnitystä ja käynnistä voi manotto (teräpalkki kääntyy aut. ulos), käännä teräpalkki takaisin. Kulmavaihde kuumenee - Ei voitelua - Lisää öljyä tai vaihda se Pohjakuljetin kovaääninen vau nun ollessa tyhjä - Liian löysä tai kireä pohjakuljetin - Tarkista kuljettimen kireys Käyttöketju meluaa - Ketju liian löysällä - Tarkista kireys säännöllisesti (välys 5-8 mm), kiristä mahdollisesti. Materiaali tukkeutuu Huono silpun laatu. Noukkimen tukipyörät ei koske ta maata Materiaaliin sekoittuu epäpuh tauksia - liian suuri ajonopeus - vaunun etuosa liian alhaalla - tylsät terät - liian suuri VOA-no peus - Säädä oikea vetoaisan korkeus - Teroita terät tai vaihda ne. - Käytä alhaista kierrosnopeutta, jolloin suurempi rehumää rä voidaan ottaa ylös. - Noukin huonosti säädetty - Säädä tukipyörät - säädä vaunun etuosan korkeutta - Tukipyörät säädetty liian matalal le - Tarkista tukipyörien säätö Hydrauliikan liike nykivää - Ilmaa letkuissa tai sylintereissä - Avaa ilmausruuveja ja käytä hydrauliikkaa Huonot jarrut - Jarrujen kitkapinta kulunut - Säädä jarruja tai vaihda pinnat A TD2/95/7 0400_-Stoerungen_

95 SÄHKÖHYDRAULIIKKA Toimintahäiriöt ja toimenpiteet sähköhäiriön sattuessa Jos sähköjärjestelmään tulee toimintahäiriö voidaan haluttua toimintoa käyttää käsikäytöllä. Käytettäessä venttiilejä käsikäytöllä, on turvaetäisyydet muistettava. Hydrauliikkalohkot sijaitsevat vasemman etusuojuksen alla. Halutun hydrauliikkatoiminnon käyttämiseksi - kierretään ko. venttiilin nuppi sisään - käytetään traktorin hallintavipua - hydraulinen toiminto suoritetaan - lopuksi ko. venttiilin nuppi kierretään ulos Vaihtoehto POWER-CONTROL STOP Y1 Y2 Y3 Y4 Y5 Y6 Y7 Y8 Y9 Y10 Y11 Y12 Y13 Y14 Y15 Y16 Y17 Y18 Y1 Y2 Y3 Y4 Y5 Y6 Y7 Y8 Y9 Y10 Y11 Y12 Y13 Y14 Y15 Y16 Y17 Y Y17 Y13 Y11 Y7 Y5 Y4 Y1 Y16 LS Load sensing Y15 Y18 Y14 Y12 Y8 Y6 Y3 Y ELEKTRO-STOERUNG_

96 SÄHKÖHYDRAULIIKKA Vaihtoehto DIRECT-CONTROL Vuosimalliin 2006 saakka Alkaen vuosimallista ELEKTRO-STOERUNG_

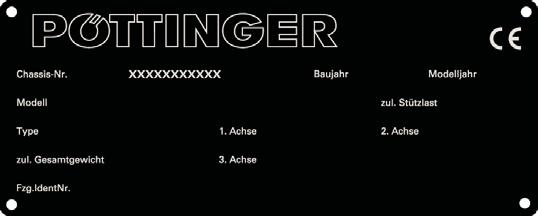

97 TEKNISET TIEDOT Tyyppikilpi Alustan numero on merkitty viereisen kuvan mukaiseen tyyppikilpeen. Muista aina ilmoittaa alustan numero, muuten takuutapauksia, kysymyksiä ja varaosatilauksia ei voida käsitellä. Muista merkitä alustan numero käyttöoppaan kansilehteen heti ajoneuvon/laitteen luovutuksen jälkeen. Tekniset tiedot Malli EUROPROFI 4000 Type 1622 EUROPROFI 4500 Type 1623 EUROPROFI 5000 Type 1624 Kokonaispituus Tyyppi L Tyyppi D 8470 mm 8920 mm 8470 mm 8920 mm 9150 mm 9600 mm Kokonaisleveys (vakiorenkaat) 2420 mm 2420 mm 2420 mm Korkeus, laidat ylhäällä laidat alhaalla 3560 mm 3060 mm 3760 mm 3060 mm 3760 mm 3060 mm Raideleveys 1850 mm 1850 mm 1850 mm Lavan korkeus 1280 mm 1280 mm 1280 mm Noukkimen leveys 1880 mm 1880 mm 1880 mm Teriä Terien etäisyys mm mm mm Tilavuus DIN normin mukaan Tyyppi L Tyyppi D 40 m 3 25,5 m 3 25,0 m 3 45 m 3 28,5 m 3 28,0 m 3 50 m 3 31,5 m 3 31,0 m 3 Voimanottoakselin varokytkin 1600 Nm / 1000 min Nm / 540 min Nm / 1000 min Nm / 540 min Nm / 1000 min Nm / 540 min-1 Renkaat 560 / 45 R 22,5 560 / 45 R 22,5 560 / 45 R 22,5 Paino (Vakiovarusteilla) Tyyppi L Tyyppi D 5800 kg 6250 kg 5900 kg 6350 kg 6050 kg 6500 kg Melutaso <70 db (A) <70 db (A) <70 db (A) Tyyppi L = ilman purkauskeloja Tyyppi D = purkauskeloja Kaikki tiedot sitoumukset Vaadittavat liittimet * 1 kpl kaksitoiminen hydrauliikkaliitäntä Käyttöpaine väh.: 120 bar Käyttöpaine enint.: 200 bar * 7-napainen perävaunun valopistorasia (12 V) * 2-napainen liitin (12 V) TechDat _

98 TEKNISET TIEDOT Asianmukainen käyttö EUROPROFI (Type 1622, 1623, 1624)" -noukinvaunua saa käyttää ainoastaan seuraaviin töihin maatalouskäytössä: * Viher- ja tuorerehun, esikuivatun rehun ja olkien kuormaukseen, kuljetukseen ja purkamiseen. Silputun viher- ja tuorerehun, esikuivatun siilorehun ja olkien kuljetukseen ja purkamiseen. Kaikkea muuta käyttöä (kuten puuhakkeen kuljettamista) katsotaan asiattomaksi käytöksi. Tällaisesta käytöstä aiheutuvista vaurioista ei valmistaja vastaa; käytöstä vastaa yksinomaan omistaja. * Asianmukaiseen käyttöön kuuluu myös huolto- ja korjaustöiden tekeminen valmistajan antamien ohjeiden mukaan. Vaunun nosto TechDat _

99 PYÖRÄT JA RENKAAT Kiristysmomentti Tarkista säännöllisesti pyörämuttereiden kireys (kts. kiristysmomentit taulukosta) HUOM! Kiristä pyörämutterit 10 ensimmäisen käyttötunnin jälkeen. HUOM! Kiristä pyörämutterit 10 ensimmäisen käyttötunnin jälkeen. - Myös pyörän irrottamisen jälkeen on tarkistus suoritettava 10 käyttötunnin jälkeen. Ilmanpaine - Pidä rengaspaineet ohjeiden mukaisina! - Tarkista rengaspaineet riittävän usein! Huomioi renkaan räjähdysvaara! 40 max. km/h km/h bar M 16 x 1,5 200 Nm M 18 x 1,5 270 Nm M 20 x 1,5 350 Nm M 22 x 1,5 500 Nm x 6,0-6 6 PR 1,5 bar 16 x 6,5-8 6 PR 1,5 bar 11,5 / 80-15,3 8 PR 2,8 bar 340 / A8 3,0 bar 15,0 / PR 3,1 bar 380 / A8 3,4 bar 19,0 / PR 3,8 bar 480 / A8 3,8 bar 500 / PR 3,5 bar 560 / 45 R 22,5 146 D 2,6 bar 70 3,2 bar 560 / 45 R 22,5 152 D 3,0 bar 70 4,0 bar 620 / 40 R 22,5 148 D 2,5 bar 70 3,2 bar 620 / 40 R 22,5 154 D 3,0 bar 70 4,0 bar 600 / 50-22,5 159 D 1,5 bar 710 / 45-22,5 165 D 1,5 bar _-Raeder_

100 LIITE SF-Anhang Titelblatt _BA-Allgemein

101 Alkuperäistä ei voi väärentää Kaikki sujuu paremmin Pöttingerin alkuperäisosilla Laatua ja hyvää yhteensopivuutta - käyttövarmuutta Luotettava toimivuus Pitempi käyttöikä - taloudellisuus Taattu saatavuus lähimmän Pöttinger jakelupartnerin kautta: Edessäsi on päätös: Alkuperäinen vai tarvikeosa? Usein hinta ratkaisee valinnan. Halpa ostohinta voi kuitenkin joskus tulla todella kalliiksi. Pidä siksi mielessäsi neliapila - alkuperäisyyden tae! SF-Anhang Titelblatt _BA-Allgemein

102 Turvallisuusohjeita LIITE -A Työturvallisuuden merkki Tässä käyttöohjeessa kaikki turvallisuutta käsittelevät kohdat on varustettu tällä merkillä. 1.) Käyttöopas a. Käyttöopas on laitteen tärkeä osa. Varmista, että käyttöopas säilytetään laitteen käyttöpaikassa aina välittömästi saatavilla. b. Säilytä käyttöopasta laitteen koko käyttöiän ajan. c. Laitteen myynnin tai käyttäjän vaihdon yhteydessä käyttöopas on siirrettävä laitteen mukana. d. Laitteessa olevat turvallisuus- ja vaaramerkinnät on säilytettävä täysimääräisinä ja luettavassa kunnossa. Vaaramerkinnät antavat tärkeitä neuvoja turvalliselle käytölle ja ne palvelevat omaa turvallisuuttasi. 2.) Henkilökunnan pätevyys a. Laitteen kanssa saavat työskennellä ainoastaan sellaiset henkilöt, jotka ovat täysikäisiä, jotka soveltuvat työhön ruumiillisesti ja henkisesti, ja joita on koulutettu tai opastettu laitteen käyttöä varten. b. Koulutettavat tai opastettavat tai yleisessä koulutuksessa olevat henkilöt saavat työskennellä laitteen kanssa tai sen parissa vain kokeneen henkilön valvonnassa. c. Ainoastaan valtuutetut ammattihenkilöt saavat suorittaa tarkastus-, säätö- ja korjaustöitä. 3.) Kunnossapitotöiden suoritus a. Tässä oppaassa mainitaan ainoastaan sellaiset hoito-, huolto- ja korjaustyöt, jotka haltija saa suorittaa itse. Kaikki ylimääräiset työt on annettava huoltamon suoritettaviksi. b. Sähkövarusteiden, hydrauliikan ja paineilmavarusteiden sekä esijännitettyjen jousien, paineakkujen jne. korjaukset edellyttävät erikoisosaamista ja ohjeiden mukaisia työkaluja. Siksi niitä saadaan suorittaa ainoastaan huoltamossa. 4.) Tarkoituksenmukainen käyttö a. Katso Tekniset tiedot. b. Asianmukaiseen käyttöön kuuluu myös valmistajan ohjeiden mukaan tehtävät korjaukset, huollot ja koneen kunnossapito. 5.) Varaosat a. Alkuperäisvaraosat ja tarvikkeet ovat erityisesti tähän koneeseen tarkoitettuja osia. b. Haluamme muistuttaa, että muut osat kuin meidän toimittamamme alkuperäisvaraosat ja tarvikkeet eivät ole meidän tarkastamiamme eivätkä hyväksymiämme. c. Tällaisten osien asentaminen tai käyttö voi muuttaa koneen ominaisuuksia kielteisellä tavalla tai heikentää sen laatua. Valmistaja ei vastaa tarvikeosien aiheuttamista vaurioista tai vahin goista. d. Valmistaja ei myöskään vastaa omien muutosten tai lisäosien käytöstä aiheutuneista vaurioista. 6.) Suojavarusteet a. Kaikki koneeseen kuuluvat suojukset on pidettävä paikoillaan ja hyvässä kunnossa. Kuluneet ja vaurioituneet suojukset on vaihdettava oikeaan aikaan. 7.) Ennen käyttöönottoa a. Tutustu ennen koneen käyttöönottoa kaikkiin sen hallintalaitteisiin ja toimintoihin. Työn aikana se on liian myöhäistä! b. Varmista aina ennen koneen käyttöä, että se on liikenneja käyttöturvallinen. 8.) Asbesti a. Tietyt koneessa käytettävät varaosat voi vat teknisistä syistä sisältää asbestia. Noudata pakkauksen ohjeita. 1200_-ANHANGA_SICHERHEIT

103 LIITE -A 9.) Henkilöiden kuljetus on kielletty a. Henkilöiden kuljettaminen koneen päällä on kielletty. b. Konetta saa yleisillä teillä kuljettaa ainoastaan ohjeiden mukaisessa kuljetusasennossa. 10.) Ajo-ominaisuudet kytketyillä työkoneilla a. Traktori on varustettava riittävillä etu- tai takalisäpainoilla ohjausja jarrutusominaisuuksien säilyttämiseksi (väh. 20 % traktorin Kg 20% kokonaispainosta on oltava etuakselilla). b. Traktorin ajoominaisuuksiin vaikuttaa kytketyn työkoneen lisäksi myös tien kunto. Ajotapa on sovitettava maaston ja maaperän mukaan. c. Kaarteissa ajettaessa on otettava lisäksi huomioon kuorman paino ja koneen massavoimat! d. Kun työkone on kytketty traktoriin, on lisäksi kaarteissa otettava huomioon kuorman pitkä ylitys ja massavoimat! 11.) Yleistä a. Kun traktorin nostolaitteeseen on kytketty työkone, on hallintavipu lukittava niin, että kone ei pääse laskemaan tahattomasti! b. Konetta traktoriin kytkettäessä on puristuksiin joutumisen vaara! c. Älä mene nostolaitteeseen kytketyn koneen ja traktorin väliin. Onnettomuusvaara! d. Älä oleskele traktorin ja koneen välissä, jos käytät nostolaitteita ohjaamon ulkopuolelta! e. Nivelakselin saa kiinnittää ja irrottaa vain, kun moottori on sammutettu. f. Maantiellä ajettaessa on hydrauliikan hallintavipu pidettävä lukittuna. g. Ennen ohjaamosta nousemista on työkone laskettava alas - irrota virta-avain! h. Kukaan ei saa oleskella koneen ja traktorin välissä ellei traktorin liike ole estetty kytkemällä pysäköintijarru tai asettamalla esteet pyörien eteen! i. Ennen puhdistus-, huolto- ja korjaustöiden aloittamista on voimanotto kytkettävä pois päältä ja moottori pysäytettävä. 12.) Koneen puhdistus a. Älä suuntaa painepesurin suutinta laakereita tai hydrauliikkaosia koht. 1200_-ANHANGA_SICHERHEIT

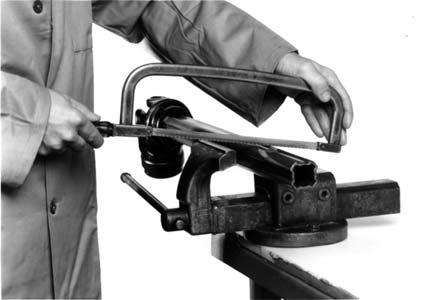

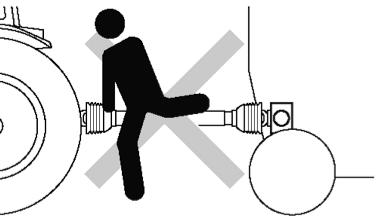

104 Liite - B VOIMANSIIRTOAKSELI Yleiset ohjeet Voimansiirtoakselin käyttö ilman suojusta tai suojuksen ollessa rikki tai ilman ohjeiden mukaista kiinnitysketjua on kielletty. Tarkista aina ennen työn aloittamista, että voimansiirtoakselin kaikki suojukset on asennettu ja toimintakunnossa. ofiilipidennysten/sovittimien käyttö voimansiirtoakselissa ei ole sallittu. HUOMIO: Jokaisen voimansiirtoakselin mukana toimitetaan valmistajan alkuperäiset käyttöohjeet. Vaihda vialliset osat alkuperäisiin varaosiin ja täydennä konetta ohjeiden mukaisesti. Voimansiirtoakselin osat (erityiset kytkimet) voivat saavuttaa korkeita lämpötiloja. ÄLÄ KOSKE! Käsittelyohjeita Varmista, että voimansiirtoakselin liitännät on turvallisesti lukittu. Traktorin ja laitteen välisessä voimansiirtoakselissa ylikuormitus- ja vapaakäyntikytkimet on aina asennettava laitteen puolelle. Älä oleskele pyörivien osien vaaravyöhykkeellä. Käytä turvallisuuden vuoksi vartaloa myötäilevää ja sopivan kokoista vaatetusta. Voimansiirtoakselia saa kuljettaa ainoastaan vaakatasossa. (Tapaturmavaara voimansiirtoakselin hajoamisen johdosta.) Varmista, että sisäkkäisten osien lomitusmatkat ovat ohjeiden mukaisia sekä työ- että kuljetusasennossa. Älä astu voimansiirtoakselin päälle tai käytä sitä alustana. Ennen huolto- ja korjaustöiden aloittamista on pysäytettävä moottori, vedettävä virta-avain lukosta ja odotettava, kunnes koneen kaikki liikkuvat osat ovat pysähtyneet. Huomioi voimansiirtoakselin valmistajan käyttöohjeet. 1300_ -Gelenkwelle_ B1 -

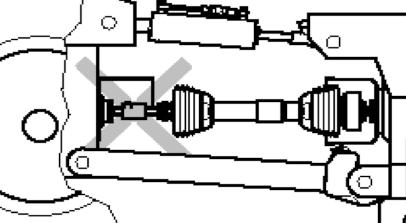

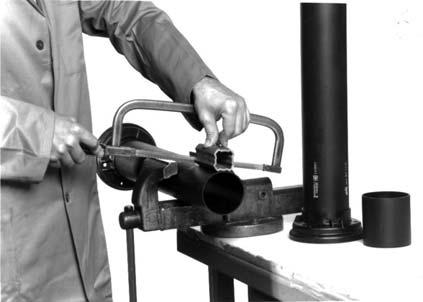

105 Liite - B VOIMANSIIRTOAKSELI Voimansiirtoakselin sovittaminen Oikean pituuden määrittäminen: Vedä akselin puolikkaat erilleen ja pidä niitä vierekkäin traktorin ja laitteen ollessa lähimmässä käyttöasennossaan. 1. Lyhyin nivelakseliväli saadaan, kun yhdistelmä on käännetty äärimmäiseen kääntöasentoon ja kun vetoaisa on nostettu tai laskettu ääriasentoon laitteen ja vetoaisan tyypistä riippuen. 2. Ota huomioon, että vetoaisan vaakatasoisen kulman lisäksi myös maasto voi lyhentää vetoaisan välimatkaa. Ota siksi laskuun lisäksi 2 5 cm mäkien ja kuoppien vaikutus. Lyhentäminen: 1. Irrota suojaputket. 2. Katkaise profiiliputket suorassa kulmassa, tasaa ja puhdista leikkauspinnat. Neuvo: Jos vetoaisan konepuolella on SingleChain, ja lyhentäminen vaatii turvaprofiiliohjaimen poiston, ON SUOJAPUTKEN TURVAKETJU KIINNITETTÄVÄ MYÖS TRAKTORIN PUOLELLE. Neuvo: Jos vetoaisa on varustettu sisäputken sisäisellä voitelujärjestelmällä, on silloinkin profiiliputken lyhentäminen rajoitettu, jotta voitelujärjestelmä ei vaurioituisi. 5. Kokoa nivelakseli suojaputken asennuksen jälkeen ja voitele se. 6. Tarkista nivelakselin pienin ja suurin pituus yhdistelmä ääriasenoissa. Normaalissa työasennossa putkien tulee olla sisäkkäin puolet pituudeltaan. Profiiliputkien tulee olla sopivasti sisäkkäin myös nivelakselin seisoessa, jotta ne eivät jumittuisi. HUOMIO: Vain ammattikorjaamo saa lyhentää voimansiirtoakseleita. HUOMIO: On pyrittävä mahdollisimman suureen profiilin päällekkäisyyteen (PU). Ota yhteyttä valmistajaan, jos voimansiirtoakseli on liian lyhyt! HUOMIO: Kuljetuksen aikana ja moottorin ollessa sammutettuna profiilien päällekkäisen osuuden on oltava vähintään 100 mm. 3. Lyhennä suojaputkia samalla mitalla kuin vastaava profiiliputki. LZ = voimansiirtoakseli sisäkkäin työnnettynä LB = voimansiirtoakseli käytön aikana Pu = profiilin päällekkäisyys HUOMIO: Huomioi käyttöpituudesta riippuva suurin sallittu kiertoluku voimansiirtoakselin valmistajan antamien tietojen mukaan! Neuvo: Jos vetoaisa on varustettu SingleChainilla, putkia voidaan lyhentää vain rajoitetusta (normaalisti enint. 70 mm:llä), jotta ulkoisen suojaputken profiiliohjainta ei häviäisi. 1300_ -Gelenkwelle_ B2 -

106 Liite - B VOIMANSIIRTOAKSELI Voimansiirtoakselin asentaminen Voimansiirtoakselin käyttö Noudata turvallisuusohjeita. Puhdista ja voitele traktorin ja laitteen voimasiirtoakseli. Voimasiirtoakselin suojaputkessa oleva traktorin symboli osoittaa, että tämä puoli tulee traktoria päin. Kiinnitys kartiomaisen kiinnitysruuvin avulla: löysää kiinnitysruuvia työnnä voimansiirtoakselia eteenpäin, kunnes liitäntähaarukan tai kytkimen poraus on rengasuran päällä aseta kiinnitysruuvi paikalleen aseta aluslevy ja mutteri paikalleen ja kiristä mutteri. HUOMIO: Työskentele ainoastaan, kun voimansiirtokoneisto on täysin suojattu. Ylikuormitus- ja vapaakäyntikytkimet on aina asennettava laitteen puolelle. Kytkemisen helpottamiseksi voidaan suojasuppiloa työntää taakse. Tarkista voimasiirtoakselin pituus kaikissa käyttöolosuhteissa ennen ensimmäistä käyttöä ja varmista, että puoliskot eivät törmää toisiinsa ja että profiilit ovat riittävän pitkälle päällekkäin. Ripusta voimansiirtoakselin kiinnitysketju siten, että kääntöaluetta on riittävästi kaikissa käyttöasennoissa. Kiinnitä ketju mahdollisimman suorassa kulmassa voimansiirtoakseliin nähden. Löysää täyssuojaversion suppiloa ja vedä se taakse. Asenna voimansiirtoakseli laitteeseen. Työnnä täyssuojasuppilo laitepuoleiseen sovittimeen, kunnes molemmat lukitukset lukittuvat kuuluvasti. Suositellut kiristysmomentit: 150 Nm profiilelle 1 3/8" z6 ja z Nm profiilelle 1 3/4" z6 ja z20 Huom! Tarkista ruuvin kiristys noin tunnin käytön jälkeen ja kiristä se kiristysmomenttiin. Sallittu nivelkulma Yksinkertainen kardaaninivel: Työskentele rajoitetuilla mutta tasaisilla kulmilla (L1 = L2) Ristinivelen kulmat voivat olla kaarteessa hyvin suuria, mutta eivät saa ylittää 45, ei myöskään kulmien ollessa tasaisia. Sammuta voimanottoakseli, kun kulmat ovat liian suuria tai epätasaisia. Laajakulma-tasakulkunivel: Laajakulma-tasakulkunivel voi tuottaa hetkittäin, esim. kaarteissa, suuria nivelkulmia (80 tai 50 nivelakselin tyypistä riippuen) ilman että syntyisi kääntöheilahduksia. Jos traktorin puolella on laajakulma-tasakulkunivel ja koneen puolella yksinkertainen nivel, suositellaan olla ylittämättä 16 nopeudella 540 min -1 tai 9 nopeudella 1000 min -1, jotta epätasaisista liikkeistä vältyttäisiin. Sallitun nivelkulman ylittäminen lisää kulumista ja aiheuttaa vaurioita. Suuremmista nivelkulmista on sovittava valmistajan kanssa. Laajakulmanivelisen voimansiirtoakselin kääntöpisteen on oltava sama kuin traktorin ja laitteen kääntöpiste. HUOMIO: Sammuta traktori/voimansiirtomoottori ja odota pyörimisen pysähtymistä ennen voimansiirtoakselin asentamista! HUOMIO: Tarkista aina ennen käyttöä, että liitännät ovat kiristetty kunnolla. Kiristä ruuviliitokset ensimmäisen 5 käyttötunnin jälkeen! HUOMIO: Laajakulmanivelen kulma ei saa olla suurempi kuin 80º, ei käytön aikana eikä pysähdyksissä. Yli 80º kulma aiheuttaa nivelen pettämisen. 1300_ -Gelenkwelle_ B3 -

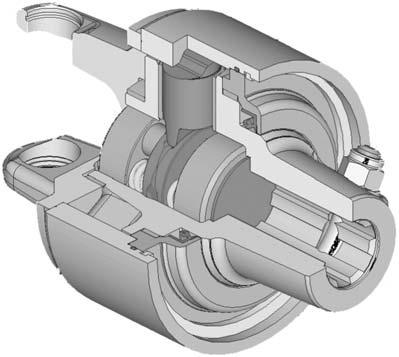

107 Liite - B VOIMANSIIRTOAKSELI Nokkakytkin HUOMIO: Sammuta traktori/voimansiirtomoottori ja odota pyörimisen pysähtymistä ennen voimansiirtoakselin irrottamista! HUOMIO: Voimansiirto keskeytyy, jos asetettu vääntömomentti ylittyy ylikuormituksen johdosta. Voimansiirto jatkuu automaattisesti (vääntömomentti palautuu), kun voimanotto kytketään pois päältä. Huomio! Uudelleenkytkeminen on mahdollinen myös vähentämällä voimanoton kiertonopeutta. Yli 10 s kestäviä poiskytkentöjä on vältettävä. Kiertonopeudella 1000 kytkin tai laite voivat silloin vaurioitua. Voiteluväli: ei vaadi huoltoa Voimansiirtoakselin irrottaminen Voimasiirtoakselin kiinnitysketju toimii suojuksen kiertämisen estämiseksi. Sitä ei saa käyttää voimasiirtoakselin ripustamiseen. HUOM! Valmistajan takuu raukeaa, jos voimansiirtoakseliin tehdään omavaltaisia muutoksia. Irrota voimansiirtoakseli traktorin voimanotosta ja sijoita se omaan pidikkeeseensä. Voimansiirtoakselin tukipisteen on oltava akselin ensimmäisessä kolmanneksessa. Puhdista ja voitele voimansiirtoakseli, kun sitä ei käytetä pitkään aikaan. 1300_ -Gelenkwelle_ B4 -

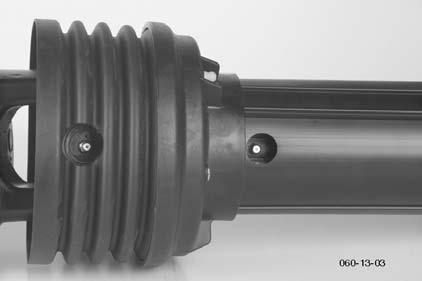

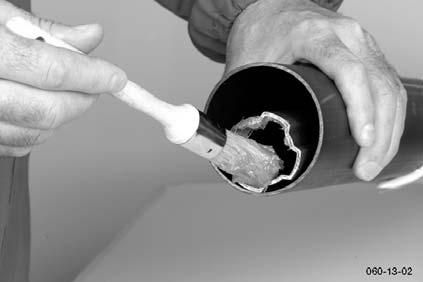

108 Liite - B VOIMANSIIRTOAKSELI Huolto Neuvo: Jos suojusta tai voitelunippaa ei ole, vedä voimansiirtoakseli erilleen, irrota puolikkaat ja sisäinen profiiliputki suojuksesta ja voitele sisäinen profiili. Voiteluvälit tunneissa ja summittaiset rasvamäärät Voitelu S1 S2 S4 S5 S6 H7 S8 H8 S9 SH S0 Ristinivelet C 4g 7g 10g 13g 18g 22g 26g 28g 30g Suojauksen liukurenkaat S 6g Profiiliputket T 12g 20g 32g Laajakuvanivel g 30g 60g 80g 100g 160g Laajakuvanivel g 6g 7g 8g Profiiliputkien voitelu (ilman voitelunippaa) Jos nivelakselissa ei ole voitelunippaa, on vedettävä sen puolikkaat erilleen ja voideltava ne käsin. Profiiliputkien voitelu (voitelunipan kautta) Voitele profiiliputket voitelunipan kautta, joka sijaitsee koneenpuoleisen sisähaarukan läheisyydessä. 1300_ -Gelenkwelle_0548

109 PAKKO-OHJAUS Ensimmäinen kytkeminen traktoriin Pakko-ohjauksen kytkentäkuula (Ø 50) asennetaan: - Kytkentäkohtien välin on oltava 250 mm - Pakko-ohjauksen kytkentäkohdan pitää olla samalla tasolla vetokohdan kanssa 2. Vaunun kytkeminen - Vaunu kytketään traktorin vetolaitteeseen - ota ohjaustanko (A) pidikkeestä (P) 1) - käännä pidike (P) vetopuomiin päin - Ohjausvarsi (A) kytketään Ø 50 kuulaan - kytkentä lukitaan tapilla (B) ja sokalla (V) Huom! Hydrauliikan esipaineistus: tarkista baarin paine päivittäin! Huom! Ohjausvarsi (A) voi koskettaa vetovarsia! Toimenpide: Vetovarret irrotetaan tai 1. Sulkuhanat H1, H2 ja H3 avataan (asento 1) 3. Pakko-ohjauksen vastepidennys (Z) (vain 3 t: n vetopuomi*) - Riippuu traktorin renkaista! Säädä asento X/Y ohjaustangon optimaaliseksi suojaamiseksi Tarkistus Huom! Jos järjestelmässä yhä vallitsee paine (mittarin mukaan), kun sulkuhanat avataan, voidaan noukin nostaa ylös! 4. Hydraulipaineen luominen - hydrauliikkaletkut kytketään Pos. X Pos. Y Z Paine saa olla enintään 75 bar kun ohjaava akseli on suorassa asennossa. ohjauksen aikana paine voi olla korkeampi. - noukkimen nostotoimintoa käytetään Ohje! Asento: 0 = kiinni 1 = auki paina painiketta (katso kohta Hallinta ) - hydrauliikan esipaineeksi säädetään enint bar - Vähimmäispaine: 55 bar 1) vain 3 tonnin mallissa Turvallisuusohjeet! Liian korkea paine voi aiheuttaa hydrauliik kaletkujen halkeamisen. 0700_-Zwangslenkung_

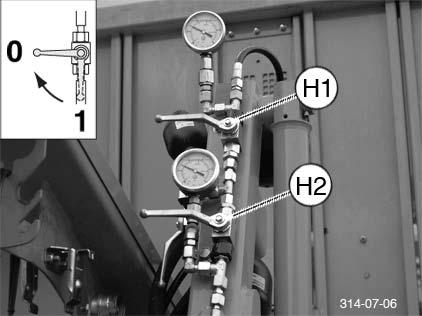

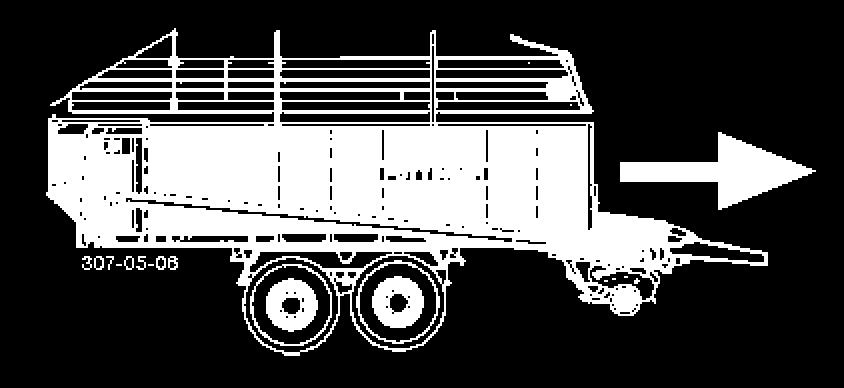

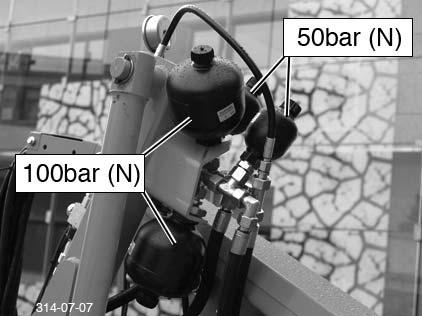

110 PAKKO-OHJAUS 5. Sulkuhana H3 suljetaan (asento 0) 7. Sulkuhanat H1 ja H2 suljetaan (asento 0) 6. Ohjaava akseli asetetaan suoraan asentoon - pakko-ohjaus on käyttövalmis 50 m - vaunulla ajetaan 50 m suoraan eteenpäin - takimmainen akseli pitää olla samansuuntainen etummaisen akselin kanssa Hätäkäyttö Jos vaunu kytketään traktoriin, jossa ei ole ohjausvarren kytkentäkuulaa tai jos ohjaus ei toimi oikein (esim. ohjausvarsi on vaurioitunut), voidaan pakko-ohjaus kytkeä pois päältä. Ohjaava akseli on tällöin asetettava suoraan asentoon. Toimenpiteet: - ohjausvarsi sidotaan kiinni vetopuomiin - ohjaava akseli asetetaan suoraan asentoon - ohjaavan akselin sulkuhana H4 (vasemmalla ja oikealla) suljetaan (asento 0) Huolto Kaasusäiliöiden huoltotyöt katso luvusta HUOLTO Paineakun kaasun paine: pienet paineakut: 50 bar typpikaasu (N) suuret paineakut: 100 bar typpikaasu (N) Huom! Paineakun toimenpiteet, katso kohtaa Huolto. 0700_-Zwangslenkung_

111 HÄTÄJARRUVENTTIILI Hätäjarruventtiili Tarkoitus: Hätäjarruventtiili parantaa perävaunullisen yhdistelmän turvallisuutta. Se estää perävaunun karkaamisen, jos esim. vaunun kiinnitys pettää tms. Toiminta: Irtoamisjarruna: Jos lastausvaunu irtoaa tahattomasti traktorista, irtoavat myös hydrauliletku ja sähköjohto tai repäisyköysi. Hätäjarrutus laukeaa sähkönsaannin katkettua tai mekaanisesti. Vetopuomissa oleva repäisykytkin toimii murtopisteenä ja estää öljyn vuotamisen. Huom: hätäjarruventtiili ei korvaa lastausvaunun mekaanisia seisontajarruja. Hätäjarruventtiilin kytkeminen traktoriin: - Kytke traktorin hydraulinen liitäntä lastausvaunuun. - Kiinnitä repäisyköysi traktoriin ja lastausvaunuun tai kytke sähköinen kaapeli lastausvaunuun. - Huomioi aina ennen ajoon lähtöä: polje jarrua täydellä voimalla 10 sekunnin ajan, jotta hydraulisäiliö täyttyy uudestaan! Jos traktorissa on jarruvoiman säädin, aseta se täyteen tehoon! Tärkeää! isähköinen hätäjarruventtiili: venttiili toimii vain, mikäli sähköt ovat päällä (valot sytytettyinä)! Hätäjarruventtiilin irrottaminen traktorista: - Pane lastausvaunun käsijarru päälle, jotta se ei voi siirtyä paikaltaan. - Paina hätäjarruventtiilin nappia tai käytä hätäjarruvipua, ennen lastausvaunun irrottamista. Näin poistetaan ylimääräinen öljynpaine. Muuten järjestelmään jäävän öljyn paine voi estää kytkemisen uudelleen. - Irrota hydrauliletku traktorin liitännästä. - Irrota sähkökaapeli tai repäisyköysi. 1200_-BREMSVENTIL_

112 HÄTÄJARRUVENTTIILI Sähköisesti laukaiseva vaunujen hätäjarruventtiili Mekaanisesti laukaiseva vaunujen hätäjarruventtiili 1200_-BREMSVENTIL_

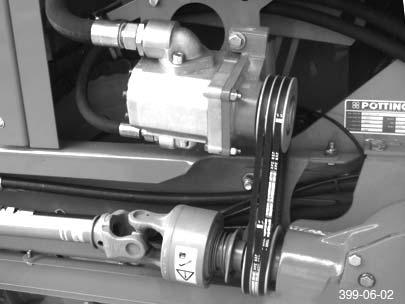

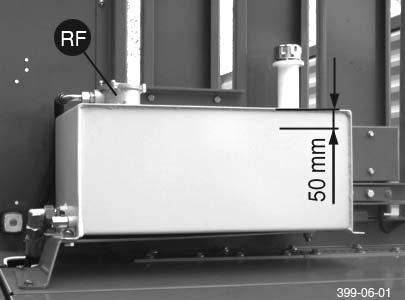

113 HUOLTO Poikittaiskuljettimen oma hydrauliikka Traktoreissa, joissa ei ole LS-hydrauliikkaa, ei ole mahdollista käyttää poikittaiskuljetinta kuorman purkamiseksi (vaatii rinnakkaiskäytön). Siinä tapauksessa vaunuun voidaan asentaa oma hydrauliikka poikittaiskuljetinta varten. HUOMIO! Moottori saa käydä vain suojuksen ollessa suljettuna. Öljysäiliö Pumppu Huomaa! Kuormaa purettaessa poikittaiskuljettimella nivelakselissa on oltava 1000 k/min kiertonopeus. Öljy: Määrä: hydrauliöljy (katso sivulta Käyttöaineet ) 50 litraa (taso n. 50 mm säiliön yläreunasta) - Noudata traktorin ohjeiden mukaista hydrauliöljynvaihtoa. Suodatinvaihto Palautussuodatin (RF) on vaihdettava säännöllisin välein. Pumppu sijaitsee oikeanpuoleisen suojalevyn alla. Huomio! Kytke voimanotto pois päältä ja irrota nivelakseli traktorista. Kiilahihnan vaihtaminen - irrota nivelakseli (GW) - löysää kiristysruuvia (SP) - Kiilahihnojen kiristys tapahtuu kiristysruuvien (SP) kohdalla, kun vastamutteri on löysennetty. - Muista kiristää vastamutterit, kun kiilahihnat on kiristetty. Oikea hihnankireys Poikittaiskuljettimen hihnojen on annettava 3-5 mm periksi, kun ne on kiristetty oikein. 3-5 mm 0700_-EIGENVERSORGUNG_

114 FETT CZ MazacÌ pl n X h každých X hodin 40 F každých 40 vozů 80 F každých 80 vozů 1 J 1 x ročně 100 ha po 100 ha FETT TUK = Počet mazacích hlaviček = Počet mazacích hlaviček (IV) Viz kapitola Mazací prostředky vydání Litre litru * Varianta viz. příručka výrobce Voitelukaavio X h X käyttötunnin välein 40 F 40 kuorman välein 80 F 80 kuorman välein 1 J kerran vuodessa 100 ha 100 ha:n välein FETT RASVA = Voitelunippojen lukumäärä = Voitelunippojen lukumäärä (IV) Katso liite Polttoaineet Liter Litraa * Versio Katso valmistajan ohjeet Smøreplan N X h Hver X. arbeidstime 40 F Hvert 40. lass 80 F Hvert 80. lass 1 J 1 x årlig 100 ha Totalt 100 Hektar FETT FETT = Antall smørenipler = Antall smørenipler (IV) Se vedlegg "Betriebsstoffe" Liter Liter * Unntak Se instruksjon fra produsent DK Smøreplan X h Hver X. driftstime 40 F Hvert 40. læs 80 F Hvert 80. læs 1 J 1 gang årligt 100 ha For hver 100 hektar FETT Fedt = Antal smørenipler = Antal smørenipler (IV) Se smørediagrammet Liter Liter * Udstyrsvariant Se producentens anvisninger LV Eļļošanas plāns X h ik pēc katrām X darba stundām 40 F ik pēc katrām 40 piekabēm 80 F ik pēc katrām 80 piekabēm 1 J 1 x gadā 100 ha ik pēc katriem 100 hektāriem FETT smērviela = ziežvārstu skaits = ziežvārstu skaits (IV) skatīt pielikumu "Ekspluatācijas materiāli" Liter litri * varianti skatīt ražotāja instrukciju PL Plan smarowania X h smarowaê co X roboczogodzin 40 F smarowaê co 40 przejazdûw 80 F smarowaê co 80 przejazdûw 1 J smarowaê raz w roku 100 ha smarowaê co 100 ha FETT smar = iczba punktûw smarowania = iczba punktûw smarowania (IV) Litre litr * Wariant Zobacz instrukcjí obs ugi producenta Määrimisplaan EE X h iga X töötunni järel 40 F iga 40 laadimiskorra järel 80 F iga 80 laadimiskorra järel 1 J 1 x aastas 100 ha iga 100 ha järel FETT MÄÄRE/ÕLI = määrdeniplite arv = määrdeniplite arv (IV) vt Lisa - määrdeained Liter liiter * variant LT valmistaja kasutusjuhendit Tepimo planas X h kas X eksploatacijos valandas 40 F kas 40 važiavimų 80 F kas 80 važiavimų 1 J 1 kartą per metus 100 ha kas 100 hektarų TEPALAS TEPALAS = slėginių tepalinių skaičius = slėginių tepalinių skaičius (IV) Žr. priedą Eksploatacinės medžiagos Liter Litrai * Variantas Žr. gamintojo instrukciją Smörjschema S X h Varje X:e driftstimme 40 F Varje 40: e lass 80 F Varje 80: e lass 1 J 1 x årligen 100 ha Varje 100:e ha FETT FETT = Antal smörjnipplar = Antal smörjnipplar (IV) Se avsnitt Drivmedel Liter liter * Utrustningsvariant Se tillverkarens anvisningar 9900-NORDEN_LEGENDE-SCHMIERPL / BA/EL ALLG

115 1 J 80 F = FETT (IV) Nr SCHMIERPLAN_ F (II) ÖL

116 Voiteluaineet 1997 Huolellinen huolto ja hyvät voiteluaineet vaikuttavat koneen tehoon ja kestoikään. Alla olevat tiedot helpottavat voiteluaineiden valintaa. Kulloinkin käytettävä voiteluaine on merkitty voitelukaaviossa tunnuksella (esim. "III"). Vaihda 4-tahtimoottoreiden öljy 100 käyttötunnin vvälein. Vaihda vaihteistoöljy käyttöohjeiden mukaisesti kuitenkin vähintään kerran vuodessa. Voitelu käyttöohjeiden mukaisesti. Vaihda öljy ja voitele kaikki voitelukohdat ennen seisokkeja (talvivarastointi). Paljaat metalliosat (nivelet jne.) suojataan ruostumiselta. (II) FETT I III (IV) V VI VII ÖL Tunnus Laatuvaatimus HYDRAULIIKKA- ÖLJY HLP DIN osa 2 Moottoriöljy SAE 30 API CD/SF Vaihteistoöljy SAE 90 tai 85 W-140, API-GL 4 tai API-GL5 Litiumrasva (DIN : KP 2K) Puolijuokseva vaihteistorasva (DIN : GOH) yhdistelmärasva (DIN : KP 1R) Vaihteistoöljy SAE 90 tai 85 W-140, API-GL 5 Katso huom - D 116 -

117 Firma Company Société Societá AGIP ARAL AVIA BAYWA BP CASTROL ELAN ELF ESSO EVVA A FUCHS GENOL MOBIL RHG SHELL TOTAL VALVOLINE VEEDOL (II) MOTOROIL HD 30 SIGMA MULTI 15W-40 SUPER TRACTOROIL UNIVERS. 15W-30 SUPER KOWAL 30 MULTI TURBORAL SUPER TRAK- TORAL 15W-30 V GR SLL GR LFO ARALUB FDP 00 AVIA GETRIEBEFLIESSFETT GETRIEBEFLIESSFETT NLGI 0 RENOLIT DURAPLEX EP 00 PLANTOGEL 00N FLIESSFETT NO ENERGREASE HTO IMPERVIA MMO RHENOX 34 GA O EP POLY G O FIBRAX EP 370 GETRIEBEFETT MO 370 NATRAN 00 AGRIFARM FLOWTEC 000 RENOLIT SO-GFO 35 RENOLIT DURAPLEX EP 00 PLANTOGEL 00N GETRIEBEFLIESSFETT PLANTOGEL 00N MOBILUX EP 004 RENOSOD GFO 35 SPEZ. GETRIEBEFETT H SIMMNIA GREASE O MULTIS EP 200 RENOLIT LZR 000 DEGRALUB ZSA 000 WIOLUB GFW VI ARALUB FK 2 AVIALUB SPEZIALFETT LD RENOPLEX EP 1 OLEX PR 9142 CASTROLGREASE LMX MULTIMOTIVE 1 NEBULA EP 1 GP GREASE EVVA CA 300 MARSON AX 2 RENOLIT DURAPLEX EP 1 RENOPLEX EP 1 MOBILPLEX 47 RENOPLEX EP 1 AEROSHELL GREASE 22 DOLIUM GREASE R MULTIS HT 1 DURAPLEX EP 1 WIOLUB AFK 2 HUOMIOITAVAA * Käytettäessä öljykylpyjarruilla varustettua traktoria on käytettävä öljyä, jonka luokitus on J 20 A. ** Hydrauliikkaöljy HLP-(D) + HV *** Kasviöljypohjainen hydrauliikkaöljy HLP + HV on biologisesti hajoavaa, ja sen takia erityisen ympäristöystävällistä. * When working in conjunction with wet-brake tractors, the international specifi cation J 20 A is necessary. ** Hydraulic oil HLP-(D) + HV. *** Hydraulic oil with vegetable oil base HLP + HV is bio-degradable and is therefore especially safe for the enviroment ÖL WIN TERS HALL I OSO 32/46/68 ARNICA 22/46 VITAM GF 32/46/68 VITAM HF 32/46 AVILUB RL 32/46 AVILUB VG 32/46 HYDRAULIKÖL HLP 32/46/68 SUPER 2000 CD-MC * HYDRA HYDR. FLUID * HYDRAULIKÖL MC 530 ** PLANTOHYD 40N *** ENERGOL SHF 32/46/68 HYSPIN AWS 32/46/68 HYSPIN AWH 32/46 HLP 32/46/68 HLP-M M32/M46 OLNA 32/46/68 HYDRELF 46/68 NUTO H 32/46/68 NUTO HP 32/46/68 ENAK HLP 32/46/68 ENAK MULTI 46/68 HYDRAN 32/46/68 TITAN HYD 1030 AGRIFARM STOU MC 10W-30 AGRIFARM UTTO MP PLANTOHYD 40N *** HYDRAULIKÖL HLP/32/46/68 HYDRAMOT 1030 MC * HYDRAULIKÖL 520 ** PLANTOHYD 40N *** DTE 22/24/25 DTE 13/15 RENOLIN B 10/15/20 RE- NOLIN B 32 HVI/46HVI TELLUS S32/S 46/S68 TELLUS T 32/T46 AZOLLA ZS 32, 46, 68 EQUIVIS ZS 32, 46, 68 ULTRAMAX HLP 32/46/68 SUPER TRAC FE 10W-30* ULTRAMAX HVLP 32 ** ULTRAPLANT 40 *** ANDARIN 32/46/68 WIOLAN HS (HG) 32/46/68 WIOLAN HVG 46 ** WIOLAN HR 32/46 *** HYDROLFLUID * MOTOROIL HD 30 MULTIGRADE HDC 15W-40 TRACTAVIA HF SUPER 10 W-30 SUPER 2000 CD-MC SUPER 2000 CD HD SUPERIOR 20 W-30 HD SUPERIOR SAE 30 VISCO 2000 ENERGOL HD 30 VANELLUS M 30 RX SUPER DIESEL 15W-40 POWERTRANS MOTORÖL 100 MS SAE 30 MOTORÖL 104 CM 15W-40 AUSTROTRAC 15W-30 PERFORMANCE 2 B SAE TOURS 20W-30 TRACTORELF ST 15W-30 PLUS MOTORÖL 20W-30 UNIFARM 15W-30 SUPER EVVAROL HD/B SAE 30 UNIVERSAL TRACTOROIL SUPER DELTA PLUS SAE 30 SUPER UNIVERSAL OIL AGRIFARM STOU MC 10W-30 TITAN UNIVERSAL HD MULTI TC HYDRAMOT 15W-30 HYDRAMOT 1030 MC HD 20W-20 DELVAC 1230 SUPER UNIVERSAL 15W-30 EXTRA HD 30 SUPER HD 20 W-30 AGROMA 15W-30 ROTELLA X 30 RIMULA X 15W-40 RUBIA H 30 MULTAGRI TM 15W-20 SUPER HPO 30 STOU 15W-30 SUPER TRAC FE 10W-30 ALL FLEET PLUS 15W-40 HD PLUS SAE 30 MULTI-REKORD 15W-40 PRIMANOL REKORD 30 III ROTRA HY 80W-90/85W-140 ROTRA MP 80W-90/85W-140 GETRIEBEÖL EP 90 GE- TRIEBEÖL HYP 85W-90 GETRIEBEÖL MZ 90 M MULTIHYP 85W-140 SUPER 8090 MC HYPOID 80W-90 HYPOID 85W-140 GEAR OIL 90 EP HYPOGEAR 90 EP EPX 80W-90 HYPOY C 80W-140 GETRIEBEÖL MP 85W-90 GETRIEBEÖL B 85W-90 GETRIEBEÖL C 85W-90 TRANSELF TYP B 90 85W-140 TRANSELF EP 90 85W-140 GEAROIL GP 80W-90 GEAROIL GP 85W-140 HYPOID GA 90 HYPOID GB 90 PONTONIC N 85W-90 PON- TONIC MP 85W-90 85W-140 SUPER UNIVERSAL OIL AGRIFARM GEAR 80W90 AGRIAFRM GEAR 85W-140 AGRIFARM GEAR LS 90 GETRIEBEÖL MP 90 HYPOID EW 90 HYPOID 85W-140 MOBILUBE GX 90 MOBILUBE HD 90 MOBILUBE HD 85W-140 MEHRZWECKGETRIEBEÖlSAE90 HYPOID EW 90 SPIRAX 90 EP SPIRAX HD 90 SPIRAX HD 85/140 TOTAL EP 85W-90 TOTAL EP B 85W-90 HP GEAR OIL 90 oder 85W-140 TRANS GEAR OIL 80W-90 MULTIGRADE SAE 80/90 MULTIGEAR B 90 MULTIGEAR C SAE 85W-140 HYPOID-GETRIEBEÖL 80W-90, 85W-140 MEHRZWECKGETRIEBEÖL 80W-90 FETT (IV) GR MU 2 ARALUB HL 2 AVIA MEHRZWECKFETT AVIA ABSCHMIERFETT MULTI FETT 2 SPEZIALFETT FLM PLANTOGEL 2 N ENERGREASE LS-EP 2 CASTROLGREASE LM LORENA 46 LITORA 27 EPEXA 2 ROLEXA 2 MULTI 2 MULTI PURPOSE GREASE H HOCHDRUCKFETT LT/SC 280 MARSON EP L 2 AGRIFARM HITEC 2 AGRIFARM PROTEC 2 RENOLIT MP RENOLIT FLM 2 PLANTOGEL 2-N MEHRZWECKFETT SPEZIALFETT GLM PLANTOGEL 2 N MOBILGREASE MP MEHRZWECKFETT RENOLIT MP DURAPLEX EP RETINAX A ALVANIA EP 2 MULTIS EP 2 MULTILUBE EP 2 VAL-PLEX EP 2 PLANTOGEL 2 N MULTIPURPOSE WIOLUB LFP 2 VII ROTRA MP 80W-90 ROTRA MP 85W-140 GETRIEBEÖL HYP 90 GETRIEBEÖL HYP 90 EP MULTIHYP 85W-140 EP HYPOID 85W-140 HYPOGEAR 90 EP HYPOGEAR 85W-140 EP EPX 80W-90 HYPOY C 80W-140 GETRIEBEÖL B 85W-90 GETRIEBEÖL C 85W-140 TRANSELF TYP B 90 85W-140 TRANSELF TYP BLS 80 W-90 GEAR OIL GX 80W-90 GEAR OIL GX 85W-140 HYPOID GB 90 PONTONIC MP 85W-140 AGRIFARM GEAR 8090 AGRIFARM GEAR 85W-140 AGRIFARM GEAR LS90 HYPOID EW 90 HYPOID 85W-140 MOBILUBE HD 90 MOBILUBE HD 85W-140 HYPOID EW 90 SPIRAX HD 90 SPIRAX HD 85W-140 TOTAL EP B 85W-90 HP GEAR OIL 90 oder 85W-140 MULTIGEAR B 90 MULTI C SAE 85W-140 HYPOID-GETRIEBEÖL 80W-90, 85W-140

118 DIRECT CONTROL - HUOLTO Hydrauliikkakaavio Selitys: P / T Pumppu / Säiliö Y6 Purkukelat Y1 Pohjakuljetin eteenpäin Y7 /Y8 Vetopuomi Y2 Pohjakuljettimen käyttö Y11/Y12 Silppurikoneisto Y3 Laskun suuntaventtiili Y13/Y14 Peräportti Y4 Noston suuntaventtiili Y17/Y18 Korotuslaidat Y5 Noukin Y15 Paineen rajoitusventtiili 1300_-Service-DC_

119 DIRECT CONTROL - HUOLTO Ohjaimen ja jatkojohdon sähkökaavio Ohje! Kaikki liitoskohdat on kuvattu ulkoapäin Värikoodit: bl sininen br ruskea gn vihreä gnge keltavihreä gr harmaa rt punainen sw musta ws valkoinen (5 000) ws ( - ) ( - ) ws ( + ) rt gnge (LIN) (LIN) gnge rt ( + ) ( + ) gr 3 ( - ) sw bl gr ( + ) sw ( - ) ( + ) br bl ( - ) ( - ) br ( + ) crimp - Kontakte crimp - Kontakte Selitys: GND massa POWER syöttö +12V DC LIN CAN H CAN L LIN väylä CAN Bus high CAN Bus low 1300_-Service-DC_

120 DIRECT CONTROL - HUOLTO Kaapelijakaja PRIMO, FARO, EUROPROFI B5 NW7, NW7,5-300 NW7, Selitys: Y17 Y18 X2 NW4,5-200 Y1 pohjaventtiili - eteen Y2 pohjaventtiili - peruutus Y3 tieventtiili - lasku Y4 tieventtiili - nosto Y5 noukin Y7/Y8 nivelaisa Y11/Y12 silppuri Y13/Y14 takalaita Y17/Y18 korokelaidat B1 kiertolukuanturi B2 silppurianturi B6 Y13 NW4,5-200 NW4, NW4,5-140 Y14 4,5 4,5 Y11 Y NW4,5-140 NW4, ,5 4,5 NW4,5-140 S3 Ohje! 7,5 10 NW7,5-200 NW7,5-40 S1 Kaikki liitoskohdat on kuvattu ulkoapäin 7,5 7,5 7,5 10 R120 X1-B4 X1-C5 X1 Y8 Y NW4, ,5 4,5 X4 SV1 Y NW4, NW10-30 Y3 4,5 Y4 NW4, NW4, ,5 10 4,5 10 NW NW Y2 Y1 NW10-30 NW NW7, NW4,5-170 NW4, ,5 4,5 NW4,5-80 NW NW10-30 NW NW NW22-PA ,5 17 NW NW NW NW X3 4,5 NW NW NW NW B2 NW7,5-800 NW7,5-100 B5 takalaidan anturi B6 öljynpainekytkin S1 ulkoinen tunnistin, silppurin kääntäminen sisään S2 ulkoinen tunnistin, silppurin kääntäminen ulos S3 pohjakuljettimen peräanturi X1 CAN moduuli 1 X2 CAN moduuli 2 X3 Liitosjatke X4 Laajennuspistoke S2 B1 Värikoodit: bl sininen br ruskea gn vihreä gnge keltavihreä gr harmaa rt punainen sw musta ws valkoinen 1300_-Service-DC_

121 DIRECT CONTROL - HUOLTO Sähkökaavio PRIMO, FARO ja EUROPROFI 1300_-Service-DC_

122 DIRECT CONTROL - HUOLTO Jakolaatikon kytkentäkaavio bl gnge br br br br br br br gn gn gn Signal Värikoodit: bl sininen br ruskea gn vihreä gnge keltavihreä gr harmaa rt punainen sw musta ws valkoinen BL...black...schwarz BU...blue...blau BN...brown...braun GN...green...grün GNYE...green-yellow...grün-gelb GR...grey...grau WH...white...weiß 1300_-Service-DC_

123 POWER CONTROL - HUOLTO Hydrauliikkakaavio Selitys: P T Y1/Y2 Y3/Y4 Y5 Y6 Pumppu sisäänveto Pohjakuljetin eteen-/taaksepäin Laskun/noston suuntaventtiili Noukin Purkukelat Y7/Y8 Vetopuomi Y11/Y12 Silppurikoneisto Y13/Y14 Peräportti Y15 Pohjakuljetin 2. nopeus Y16 Ohjaava teliakseli Y17/18 Korotuslaidat 1300_-Service-PC_

124 POWER CONTROL - HUOLTO Sähkökytkentäkaavio ST2 NW NW ER 22/17 ER 22/ B3 B4 B7 B5 S5 B6 NW4,5-980 NW (perforiert) NW4, NW4, NW4, NW4, ,5 NW7, ,5 NW NW7, ,5 NW NW ,5 NW ,5 7,5 7,5 4,5 4,5 4,5 4,5 ER 10/7,5 ER 22/13 NW NW4,5-280 NW4, B2 Isoschlauch 4,0x0,5-80 Isoschlauch 4,0x0, S1 S2 Selitys: Ohje! Kaikki liitoskohdat on kuvattu ulkoapäin Värikoodit: bl sininen br ruskea gn vihreä gnge keltavihreä gr harmaa rt punainen sw musta ws valkoinen ST1 ELEKTRONIK X1 NW NW Anturit S1 S2 S7 Silppuri päälle Silppuri pois päältä Öljynpainekytkin Y13 Y14 Prüfstempel ER 10/4,5 ER 10/4,5 NW4,5-200 NW4,5-200 S7 NW NW B1 B2 B3 B4 B5 B6 B7 Venttiili Y1/Y2 Y2/Y3 Y5 Y6 Y7/Y8 Y11/Y12 Y13/Y14 Kiertoluku Silppuri Täyttöasteläppä ylhäällä Täyttöasteläppä alhaalla Takalaita Annostelutelat Ovikytkin Proportionaaliventtiili Jakoventtiili Noukin Purkukelat Vetopuomi Silppurikoneisto Peräportti NW4,5-950 Y12 Y11 10 NW4,5-140 NW4, , Y7 Y8 NW4,5-140 NW4, , , Y5 Y6 NW4,5-140 NW4, , , Y4 Y3 NW4,5-170 NW4, , ,5 4,5 NW7, NW10-30 NW4,5-170 Y1 Y2 NW4, NW ,5 4, NW10-30 NW , , ER 22/ _-Service-PC_

125 POWER CONTROL - HUOLTO Ansicht auf 42 pol. Steckverbinder ST2 (von außen) Ansicht auf Dose (von außen) sw Masse A C B or UB+ ST2 D E sw gnge LIN sw ge gn rt 2,5² wsgn rt sw 2,5² X6 TBC RTN CAN1H CAN1L ECU PWR TBC DIS TBC PWR ECU GND 6² sw Masse X3 X4 gnge rt sw X2 25 A 6² rt +12V rt LP nicht vollständig bestückt dargestellt ST1 rt (2,5mm²) ECU PWR wsgn TBC DIS rt TBC PWR rt (6mm²) 4 Power sw TBC RTN ge CAN1_H sw (2,5mm²) ECU GND sw (6mm²) Power Masse gn CAN1_L Ansicht auf LBS-Stecker (von außen) Ansicht auf 42 pol. Steckverbinder ST1 (von außen) Anschlussbelegung der 42 pol. Steckverbinder siehe Blatt _-Service-PC_

126 POWER CONTROL - HUOLTO ST1 gnrt 1 gnws 1 brge 1 gesw ST Schaltleit. GND Schaltleit. GND Schaltleit. GND Schaltleit. GND Schaltleit. GND Schaltleit. GND gnrt 1 brgn 1 gnsw 1 brgn 1 gesw 1 brge 1 gert 1 brge 1 grrt 1 brgr 1 grsw 1 brgr 1 Y1 Y2 Y3 Y4 Y5 Y Y7 Y8 Y11 Y12 GND Power gr 1 rtsw 0,5 Laderaumbeleuchtung grgn 1 LIN Bus ws 1 Futtermittelzusatzverteiler gnbl 1 Y15 Kratzboden 2. Stufe gnws 1 Y16 Nachlauflenkachse gnbr 1 Y17+18 Dürrfutteraufbau gnge 1,5 Y10 Querförderband li. wssw 1 Y9 Querförderband re. wsrt 1 Y0 Hauptventil autocut gebr 1 Y25 Schneidwerksbegrenzung gews 1 S3 Kratzboden entladen blge 0,5 +10,5V Sensor stabilisiert +12V Sensor unstabilisiert GND Sensor Belegungsschaltplan Wegeventile, Verteilerkasten blrt 1 brrt 1 grrt 1 gnsw 1 gert 1 gnbr 1 ws 1 grsw 1 blsw 1,5 brgn 1 brsw 1,5 gnge 1,5 bl 1 wsrt 1 gebr 1 gews 1 wssw 1 gews 1 grgn 1 brrt 1,5 gr 1 gnbl 1 blrt 1,5 br 2,5 blrt 1,5 brrt 1,5 Verteiler X1 br 2,5 +10,5V Sensor stabilisiert +12V Sensor unstabilisiert GND Sensor B9 Lademoment B16 Schneidwerksbegrenzung bl 1 wsbl 0,5 wsbr 0,5 wsge 0,5 LIN Bus / DBV BN BN BN BN BN BK BN BN M GNYE BN blrt 1 brtrt 1 blws 1 brws 1 blws 1 brws 1 blws 1,5 brws 1,5 brgr 1 rtsw 0,5 blge 0,5 blrt 0,5 wsge 0,5 wsgn 0,5 sw 0,5 wsbl 0,5 blsw 1,5 brsw 1,5 blws 1,5 brws 1,5 Schaltleit. GND Schaltleit. GND Schaltleit. GND Schaltleit. GND Schaltleit. GND Schaltleit. GND blsw 1 brsw 1 blsw 1 brsw 1 Y13 Y14 B11 Füllstandssensor US Stop Sensor BN Stop BN wsbr 0,5 1300_-Service-PC_

127 POWER CONTROL - HUOLTO Pistoke 1 (ST 1) Pistoke 2 (ST 2) # # Lisää Nimike 37 Latausmomentti KMB (U-jakaja 3:1) B9 23 LISÄVARUSTE: Täyttötasoanturi 4-20 ma B11 24 LISÄVARUSTE: Nivelaisan kulma-anturi B8 38 Vara 3 ana-u 40 Täyttöläpän käynnistin alhaalla (pnp) B4 26 Täyttöläpän käynnistin ylhäällä (pnp) B3 39 Nostotelin anturi (pnp) B10 25 Täyttötilaoven käynnistin B7 22 Silppuritunnistin PÄÄLLE (GNG-T) S1 35 Silppuritunnistin POIS (GNG-T) S1 36 Öljynpainekytkin RW (GNG-S) S7 21 Pohjakuljettimen tyhjennys S3 31 ei käytössä, virranmittaus A9 9 ei käytössä, virranmittaus A10 17 ei käytössä, virranmittaus A11 6 ei käytössä, virranmittaus A A kontakti LISÄVARUSTE: Valo 2 / varalähtö (Vk kk) 28 10A kontakti WV lasku Y3 10 WV nosto Y3 7 SV noukin Y5 13 SV annostelutela Y A kontakti SV nivelaisa Y7 + Y A kontakti SV takalaita Y13 + Y14 11 SV ohjautuva akseli Y5 2 Pohjakuljettimen peruutus Y1 8 Pohjakuljettimen normaali Y2 3 Pohjakuljetin nopeusvaihe (Vk kk) 5 SV Kuormavarmistus kääntösylinteri Y30 +Y32 19 CAN2 - HIGH (Vk kk) 33 CAN2 - LOW (Vk kk) 12 Lin - väylä 18 Usen 12V ei vakautettu (Vk gk) 32 Usen 12V ei vakautettu (Vk gk) 4 Usen 5V vakautettu (Vk gk) 20 Anturi GND 34 Anturi GND 15 10A kontakti Virta GND 16 Virta GND 27 Virta GND 30 Virta GND 41 Virta GND 42 10A kontakti Virta GND # # Lisää Nimike 25 PTO (npn) B1 39 Takalaidan käynnistin (pnp) B5 24 Silppurin käynnistin (pnp) B5 38 Annostelutelan käynnistin (pnp) B5 13 Täyttötilan lamppu 11 QFB vasen Y10 5 QFB oikea Y A kontakti FM lisäjakaja 29 10A kontakti SV silppuri Y11 + Y A kontakti SV korokelaidat Y17 + Y18 9 Pääventtiili Autocut Y0 10 SV aisavaimennus Y19 12 SV tuntopyörän kääntö Y A kontakti SV aisarengaspuoli Y8 6 SV yhdistelmäläppä alh. Y20 + Y21 7 SV yhdistelmäläppä ylh. Y22 + Y23 41 ei ole 27 ei ole 16 ei ole 31 ei ole 30 Sarja GND 17 10,5 V vakautettu 18 10A kontakti 10,5 V vakautettu 32 10,5 V vakautettu 33 10,5 V vakautettu 2 Anturi GND 3 Anturi GND 4 Anturi GND 8 Anturi GND 24 vapaa 15 10A kontakti Virta GND 19 Virta GND 20 Virta GND 21 Virta GND 22 Virta GND 23 Virta GND 34 Virta GND 35 Virta GND 36 Virta GND 37 Virta GND 38 Virta GND 42 10A kontakti Virta GND 1300_-Service-PC_

128 POWER CONTROL - HUOLTO ST1 ST GND Sign. S7 +UB GND Sign. +UB GND Sign. +UB GND Sign. swws 0,5 bl 0,5 gr 0, UB GND Sign. +UB GND Sign. +UB GND Sign. +UB GND Sign. Sign. GND Sign. GND gr 0,5 bl 0,5 swrt 0,5 gr 0,5 bl 0,5 swge 0,5 gr 0,5 bl 0,5 swgn 0,5 gr 0,5 bl 0,5 swws 0,5 gr 0,5 bl 0,5 swor 0,5 gr 0,5 bl 0,5 swbl 0,5 gr 0,5 bl 0,5 sw 0,5 blrt 0,5 bl 0,5 blws 0,5 bl 0,5 br 0,5 sw 0,5 blgn 0,5 blrt 0,5 sw 0,5 swgn 0,5 blgn 0,5 blws 0,5 swrt 0,5 swge 0,5 swor 0,5 swbl 0,5 B1 B2 B3 Drehzahl Schneidwerk Füllstandsklappe oben B4 Füllstandklappe unten B5 B6 B7 Rückwand Dosierwalzen Türschalter Schneidwerk Schneidwerk Öldruckschalter S1 S2 Belegungsschaltplan Sensoren 1300_-Service-PC_

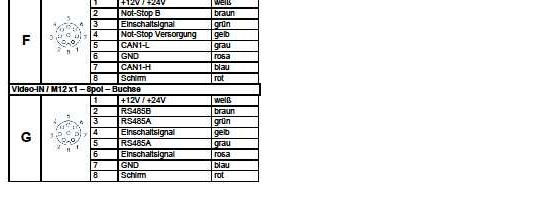

129 POWER CONTROL - HUOLTO ,0 m Ansicht auf 9 pol. Buchse (von außen) Vervielfältigung,Weitergabe an Dritte,Bekanntmachung oder andere Nutzung dieses Konstruktionsdokumentes sind ohne Genehmigung nicht gestattet. Zuwiderhandlung zieht strafrechtliche Folgen nach sich. Datei 6 Mitteilung ÄZ Bearb. Gepr. Ersatz für Datum Name Schulze Kontakt Farbe Funktion 2 ws CAN_L 4 gnge CAN_H 6 sw TBC PWR 7 gr ECU PWR 8 br LIN 9 bl ECU GND Benennung Zeichnungs-Nr. fo 130 Ladewagen Ersetzt durch Power Control Servicezeichnung 537C1000:00 Maßstab Projektion 1 : 1 3 Blatt Anz. Nr. WTK-ELEKTRONIK GmbH C1000.x Neustadt/Sa. Tel.: 03596/ _-Service-PC_

130 POWER CONTROL - HUOLTO 1300_-Service-PC_

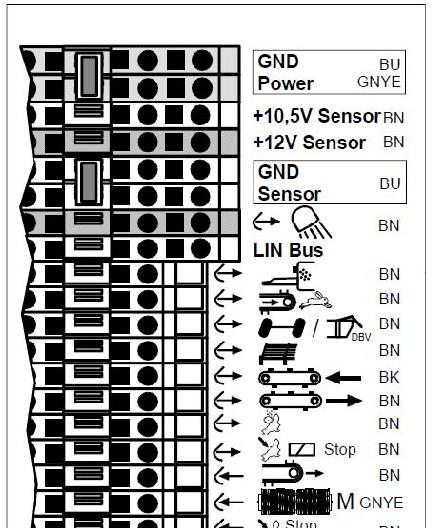

131 POWER CONTROL - HUOLTO Jakorasian etiketti BN BU BU BL...black...schwarz BU...blue...blau BN...brown...braun GNYE...green-yellow...grün-gelb GR...grey...grau WH...white...weiß BN GNYE BL - Signal + - Signal + - Signal Sensor 1 GND virta 2 +10,5V anturi vakautettu 3 +12V anturi ei vakautettu 4 GND anturi 5 Täyttötilavalaistus 6 LIN väylä 7 Rehunlisäysjakaja 8 Y15 pohjakuljetin 2. taso 9 Y16 ohjautuva akseli 10 Y17/Y18 korokelaidat 11 Y10 mattoperä vasen 12 Y9 mattoperä oikea 13 Y0 Autocut 14 Y25 silppurirajoitin 15 S3 pohjakuljettimen tyhjennys 16 B9 täyttömomentti 17 B16 silppurirajoitin 1300_-Service-PC_

132 POWER CONTROL - HUOLTO 1300_-Service-PC_

133 POWER CONTROL - HUOLTO 1- Musta johdin - kytkinasento R 1- Musta johdin - kytkinasento R 2- Musta johdin - kytkinasento G 2- Musta johdin - kytkinasento G 3- Valkoinen johdin 3- Valkoinen johdin 4- Kelta/vihreä johdin 4- Kelta/vihreä johdin 5- n.c. 5- n.c. 6- n.c. 6- n.c. PE sininen johdin PE- Litze blau 1300_-Service-PC_

134 POWER CONTROL - HUOLTO 1-1- n.c. n.c Harmaa johdin yhteys - 2:lle 2:lle 4-4- Sininen johdin yhteys - 4:lle 4:lle 6-6- n.c. n.c Valkoinen johdin 8-8- n.c. n.c Vaal.pun. johdin 1300_-Service-PC_

135 Yrityksen nimi ja valmistajan osoite:: Alois Pöttinger Maschinenfabrik GmbH Industriegelände 1 AT Grieskirchen Kone (vaihdettava varuste): EYvaatimustenmukaisuusvakuutus Alkuperäinen vaatimustenmukaisuusvakuutus Noukinvaunu Tyyppi Sarjanumero EUROPROFI 4000 L / D 4500 L / D 5000 L / D Valmistaja vakuuttaa, että puolivalmiste täyttää niin pitkälle kuin se on toimituskokoonpanon osalta mahdollinen seuraavien EY-direktiivien olennaiset vaatimukset.: Koneet 2006/42/EG Lisäksi vakuutetaan määräystenmukaisuus seuraavien muiden EY-direktiivien ja/tai asiaan liittyvien määräyksien kanssa Sähkömagneettinen yhteensopivuus 2004/108/EG Käytettyjen yhdenmukaistettujen standardien lähteet:: EN ISO EN ISO EN ISO Käytettyjen muiden teknisten standardien ja/tai määräysten lähteet:: Asiakirjavaltuutettu:: Konrad Mallinger Industriegelände 1 A-4710 Grieskirchen Klaus Pöttinger, Liikkeen johto Grieskirchen,
