1 Kaivuri 220 ja 250 Avant 300- ja 500-sarjan kuormaajiin Kaivuri 220 tuotenumero A2865 Kaivuri 250 tuotenumero A2890

2 2 1. Alkusanat Avant Tecno Oy haluaa kiittää teitä siitä, että olette hankkineet Avant-työlaitteen. Se on suunniteltu ja valmistettu pitkällisen tuotekehityksen ja kokemuksen perusteella. Tähän käyttöohjeeseen perehtymällä ja sitä noudattamalla varmistatte turvallisuutenne sekä työlaitteenne varman toiminnan ja pitkän käyttöiän. Mikäli työlaitteenne toiminnoissa on ongelmia tai tarvitsette varaosia tai huoltoa ottakaa yhteyttä omaan Avant-jälleenmyyjäänne 2. Käyttötarkoitus Kaivuri 220 ja 250 on tarkoitettu käytettäväksi kaivuutöissä. Kaivuria voidaan käyttää myös maan kuormaamiseen esimerkiksi peräkärryn tai dumperin lavalle. Kaivuri ei kuitenkaan sovellu muun, kuin maa-aineksen kaivamiseen, nostamiseen tai kuormaamiseen. Erilaisten rakennustarvikkeiden tai muiden raskaiden esineiden nostaminen saattaa aiheuttaa kaivuri-kuormaaja yhdistelmän kaatumisen kuormituksen äärialueilla. 3. Turvallisuusohjeet Ennen kaivurin käyttöönottoa lue huolellisesti kuormaimen ja kaivurin käyttöohjekirjat. Kun kiinnität kaivurin kuormaimeen varmista, että kuormaimen pikakiinnityslevyn lukitustapit ovat varmasti ala-asennossaan ja lukinneet kaivurin kuormaimeen. Älä koskaan aloita työskentelyä ennen kuin kaivuri on lukittunut kuormaajan etulevyyn (ks. luku 5.3). Älä koskaan aloita työskentelyä, ennen kuin kaivurin molemmat vakaajat (ylempi vakaajakorvake ja alempi hydraulinen lukitus) on lukittu kuormaajaan. (Ks. luku 5.4 ja 6.1) Aloita kaivurin käyttö varovaisesti ja rauhallisesti. Kuljeta kaivuria aina mahdollisimman alhaalla matalimman painopisteen saavuttamiseksi. Kaivurin työalueella on puristumisvaara, älä päästä asiattomia henkilöitä työskentelyalueelle. Turvaetäisyys on 3 metriä. Älä koskaan mene nostetun kaivurin tai kaivurin osan alle. Älä koskaan käytä kaivuria sivuttain kaltevalla alustalla. Varmista tuenta myös tasaisella alustalla. Yhdistelmän kaatumisvaara! Käytä kaivurin tukijalkoja aina kun se on mahdollista. Tukijalat vähentävät huomattavasti kaivuri-kuormaaja yhdistelmän kaatumisriskiä sivulle kuormattaessa. Lue myös kuormaajaa koskevat turvallisuusohjeet kuormaajan ohjekirjasta.

3 3 4. Tekniset tiedot Pituus (kuljetusasennossa) 240 cm Leveys 100 cm Korkeus (kuljetusasennossa) 145 cm Kaivuusyvyys, malli cm Kaivuusyvyys, malli cm Sylintereiden lkm 6 kpl Molemmat kaivurimallit kääntyvät 180 astetta kuormaamisen helpottamiseksi. Kaivurit on varustettu erillisellä ohjainventtiilillä, jonka avulla ohjataan kaivurin kaikkia toimintoja. Kaivurit on varustettu tukijaloilla, jotka pitävät kaivuri-kuormaaja yhdistelmää paikoillaan kaivuutyön aikana. Kaivureissa on hydraulitoiminen lukitus kuormaajan runkoon, joka pitää kaivurin kiinni kuormaajassa kaivamisen aikana. Lisävarusteena: Molempiin kaivurimalleihin on saatavissa hydraulitoiminen luiskakauha, joka mahdollistaa vinojen pintojen (esim. ojien) kaivamisen. 5. Kaivurin kiinnittäminen kuormaimeen Kaivuri kiinnitetään kuormaajaan neljästä eri kiinnityspisteestä; kuormaajan pikakiinnityslevystä, hydrauliikan pikaliittimistä, kaivurin vakaajatangosta ja kaivurin hydraulisesta lukituksesta. Työlaitteen kiinnittäminen kuormaajaan tulee tehdä huolella. Jos työlaite ei ole lukittunut kuormaajaan, saattaa työlaite irrota kuormaajasta ja aiheuttaa vaaratilanteita. Siksi onkin tärkeää, että lukitsematonta työlaitetta ei nosteta missään tapauksessa yli metrin korkeuteen. Vaaratilanteiden välttämiseksi noudata aina seuraavilla sivuilla kuvattuja työlaitteiden kiinnitysohjeita. HUOM! Kaivurin mukana toimitetussa kiinnityssarjassa on kiinnikkeet sekä teleskooppi, että normaalipuomiselle koneelle. Kaikkia kiinnityssarjassa toimitettavia osia ei tarvita kaivurin kiinnittämiseen.

4 4 5.1 Kiinnityssarjan sisältö Kiinnityssarja A48132 sisältää seuraavat osat: A = Hydraulisen lukituksen sovite 300- ja 500-sarjaan B = Tukiraudan kiinnityskorvake normaaliin puomiin C = Tukirauta kaivurin ja kuormaajan välille normaaliin puomiin D = Tukirauta kaivurin ja kuormaajan välille teleskooppipuomiin E = Venttiilitelineen sovitelevy normaaliin puomiin F = Venttiiliteline G = Kaikki tarvittavat pultit, mutterit, välilevyt, sokat ja tapit.

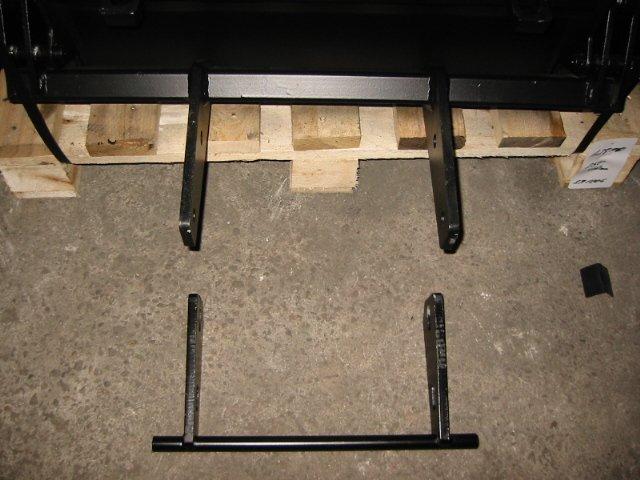

5 5 5.2 Alatukiraudan kiinnittäminen Ennen kaivurin ensimmäistä käyttöönottoa tulee hydraulisen lukituksen soviterauta asentaa kaivuriin. 1. Soviterauta A asennetaan kaivuriin suoraan pikakiinnityslevyn korvakkeiden alapuolelle. Ks kuva 1 2. Kiinnitä soviterauta kiinnityssarjan pussissa G mukana toimitetuilla M14 pulteilla ja nyloc muttereilla käyttäen aluslevyjä niin pultin, kuin mutterinkin puolella kuvan 2 mukaisesti. Kuva 1 3. Jos soviterauta ei osu kuormaajan eturenkaiden välissä sijaitseviin koukkuihin (ks. luku 6.1) säädä soviterautaa joko eteen tai taaksepäin löysäämällä ruuveja. Kuva 2

6 6 5.3 Kaivurin mekaaninen kiinnitys kuormaimeen Kaivurin kiinnittäminen 500-sarjan kuormaajaan pikakiinnityslevyyn tapahtuu seuraavasti: 1. Vaihe: Nosta pikakiinnityslevyn molemmilla puolilla sijaitsevat lukitustapit ylös ja käännä ne taakse hahloon siten, että ne lukittuvat yläasentoon. Varmistu, että lukitustappi on lukittunut yläasentoon! 2. Vaihe: Käännä pikakiinnityslevyä hydrauliikan avulla etuviistoon asentoon. Aja kuormaaja työlaitteeseen kiinni. 3. Vaihe: Nosta puomia hieman - vedä puomin ohjausvipua taaksepäin, jolloin työlaite nousee ilmaan. Käännä puomin ohjausvipua vasemmalle, jolloin pikakiinnityslevyn alaosa kääntyy kiinni työlaitteeseen. 4. Vaihe: Käännä puomin ohjausvipua lisää vasemmalle niin että automaattinen työlaitteen lukitus laukaisee lukitustapit. Varmista että lukitustapit ovat alaasennossaan. Muista aina turvallisuusohjeet kappaleesta 3, kun kiinnität työlaitetta kuormaajaan.

7 7 5.4 Kaivurin vakaajakorvakkeen kiinnittäminen kuormaajaan Vakaajakorvakeen tarkoituksena on lukita kaivuri kaivuuasentoon ja jämäköittää kaivuri-kuormain yhdistelmää kaivamisen aikana. Suurista momenttivarsista johtuen ilman vakaajakorvaketta kuormaajan pikakiinnityslevy kääntyy voiman suuntaan ja kaivurin asentoa joutuu korjaamaan jatkuvasti. Alla ensin ohjeet normaalipuomisen ja myöhemmin teleskooppipuomisen kuormaajan kytkemiseen. Vakaajakorvakkeen kiinnittäminen normaalipuomiseen kuormaajaan: 1. Kiinnitä tukiraudan kiinnityskorvake B puomiin mukana toimitettujen M12 pulttien ja Nylock-muttereiden avulla. Ks. Kuva 3. Kiristä korvakkeen pultit puomin alapuolelta käyttäen 19 mm lenkkiavainta. 2. Kun kiinnityskorvake on paikallaan, kytke kuvassa 4 näkyvä tukirauta C mukana toimitettujen tappien ja sokkien avulla kuormaajan puomin ja kaivurin välille. Jos tukiraudan ja kaivurin reiät eivät ole kohdakkain, käännä kuormaajan pikakiinnityslevyä hydrauliikan avulla haluttuun suuntaan. Kuva 3 3. Kun molemmat tapit ovat kiinnitettyinä paikoilleen, kytke sokat tappien päihin. Kuva 4 Huom! Kun irroitat kaivurin kuormaajasta, jätä tukiraudan kiinnityskorvake B puomiin kiinni. Tämä helpottaa tukiraudan kiinnittämistä seuraavalla kerralla.

8 8 Kaivurin tukiraudan kiinnittäminen teleskooppipuomiseen kuormaajaan: Kun kuormaajan pikakiinnityslevy on kiinnitetty kaivurin kiinnikeisiin, tulee kaivurin vakaajakorvake kiinnittää kuormaajaan. 1. Kytke kuvassa 5 näkyvä tukirauta D mukana toimitettujen tappien ja sokkien avulla kuormaajan puomin ja kaivurin välille (kytke puomin puolelle tuleva tappi yläpuolelta). Jos tukiraudan ja kaivurin reiät eivät ole kohdakkain, käännä kuormaajan pikakiinnityslevyä hydrauliikan avulla haluttuun suuntaan. 2. Kun molemmat tapit ovat paikoillaan, kytke sokat tappien päihin. Kuva 5

9 9 5.5 Kaivurin venttiilin asentaminen kuormaajan puomiin Kaivuria voidaan käyttää kahdesta eri asennosta, koneen sivulta tai kuormaajan ohjaamosta. Jos kaivuria haluttaan käytää kuormaajan ohjaamosta, on venttiili kiinnitettävä kuormaajan puomiin mukana toimitettujen kiinnikkeiden avulla. Ventiilin ja venttiilitelineen asentaminen normaalipuomiseen kuormaajaan: 1. Kiinnitä sovitelevy E kuormaajan puomiin kahdella M8 pultilla kuvan 6 mukaisesti. Huom. kuormaajan puomissa on valmiit kierteet kiinnitystä varten. 2. Kiinnitä venttiilin kiinnityslevy F sovitelevyyn kahdella M8 pultilla ja mutterilla kuvan 7 mukaisesti. Kuva 6 3. Irroita venttiili sivukäyttöpaikaltaan (avaa sormiruuvi venttiilin alta ja työnnä venttiiliä oikealle) ja nosta se puomin päällä sijaitsevan kiinnityslevyn päälle. Kuva 7 4. Liu uta venttiili paikalleen kiinnikkeessä ja kiristä sormiruuvi (ks. kuva 8) venttiilin alta. Varmistu, että venttiili on lukittunut telineeseen. Kuva 8

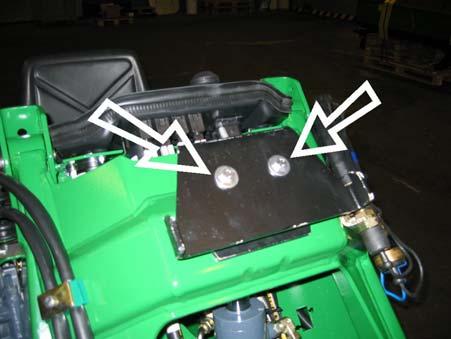

10 10 Venttiilin ja venttiilitelineen asentaminen teleskooppipuomilliseen kuormaajaan 1. Kiinnitä venttiilin kiinnityslevy F teleskooppipuomissa sijaitseviin kierrereikiin kahdella M8 pultilla kuvan 9 ja 10 mukaisesti. 2. Irroita venttiili sivukäyttöpaikaltaan (avaa sormiruuvi venttiilin alta ja työnnä venttiiliä oikealle) ja nosta se puomin päällä sijaitsevan kiinnityslevyn päälle. 3. Liu uta venttiili paikalleen kiinnikkeessä ja kiristä sormiruuvi (ks. kuva 8 ed. sivulla) venttiilin alta. Varmistu, että venttiili on lukittunut telineeseen. Kuva 9 Kuva Hydrauliikkaliittimien kiinnittäminen Kaivurissa on kaksi hydrauliikkaliitintä, jotka tulee kiinnittää vastaaviin liittimiin kuormaajassa. Kaivurin liittimet koostuvat yhdestä uros- ja naarasliittimestä, jotka tulee kiinnittää kuormaajan vastaaviin liittimiin. Kuormaajassa olevista naarasliittimistä sinisellä suojakorkilla merkitty liitin on kuormaajan painelinja. Kytke kaivurin urosliitin tähän liittimeen. Kaivurin naarasliitin tulee puolestaan kiinnittää kuormaajan ainoaan urosliittimeen.

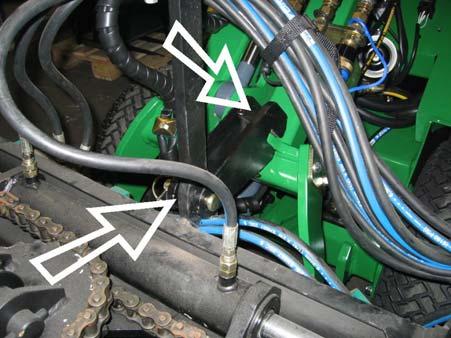

11 11 6. Ohjeita käyttöä varten 6. 1 Kaivurin hydraulinen lukitus: Kaivuri voidaan lukita kuormaajan alla oleviin korvakkeisiin paremman tukevuuden saavuttamiseksi. Kun lukitus on käytössä, kuormaajan eturenkaat ovat noin 10 cm ilmassa (korkeutta voi säätää tukijalkojen korkeudella). Näin kaivurin tukijaloille saadaan maksimaalinen paino ja kaivaminen on mahdollisimman tukevaa. Lukitus asetetaan seuraavien ohjeiden mukaan: 1. Varmista, että kuormaajan pikakiinnityslevy on lukittunut kaivuriin ja että kaivurin lukitusrauta on kiinnitettynä kuormaajaan. 2. Käynnistä kuormaajan moottori ja laske puomi niin alas kuin mahdollista, jolloin etupyörät nousevat ilmaan. 3. Kytke kuormaajan ulkopuoleinen hydrauliikka päälle, ja liikuta kuvan 11 vipua. Vivulla liikutetaan kaivurin alla olevaa tankoa, jonka on tarkoitus lukittua kuormaajan pohjassa oleviin kiinnityskoukkuihin (molemmat ympyröitynä kuvassa 12). Kuva 11 Kuva Varmistu, että kaivuri on lukittunut kuormaimeen, ennen kuin aloitat työskentelyn.

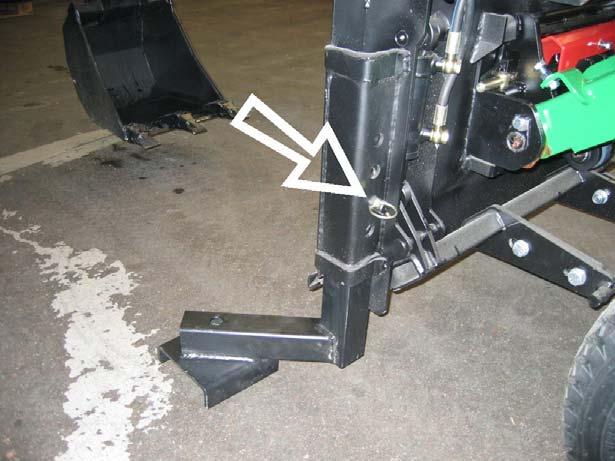

12 Tukijalkojen käyttö Kaivuri on varustettu tukijaloilla, joiden tarkoituksena on pitää kaivuria paikoillaan kaivamisen aikana ja tukevoittaa kaivuutyötä sivulle kuormattaessa. Tukijalkoja on syytä pitää aina paikoillaan kaivamisen aikana, koska kaivaminen on näin huomattavasti tehokkaampaa. Tukijalkojen korkeutta voidaan säätää esimerkiksi epätasaista maastoa varten. Korkeudensäätö tapahtuu nostamalla kaivuri aluksi ylös kuormaajan avulla, ja poistamalla kuvassa 13 osoitettu tappi sekä liu uttamalla tukijalan säätöputkea sen holkissa. Kun oikea säätö on löytynyt, aseta tappi takaisin hahloon ja varmista, että tukijalka on lukittunut säätöönsä. Muista lukita lukitustappi siihen tarkoitetulla sokalla ennen työskentelyn aloittamista. Kuva 13 Älä koskaan mene nostetun kaivurin alle. Kaivurin osat ja kuormaajan puomi liikkuvat alaspäin ohjainventtiiliä käytettäessä vaikka moottori olisi sammutettu!

13 Kaivaminen Kaivurin käyttö aloitetaan käynnistämällä kuormaajan moottori ja kytkemällä kuormaajan ulkopuoleisen hydrauliikan vipu lukkoasentoonsa. Kaivurin liikkeitä käytetään sen ohjainventtiilistä, joka sijaitsee kuormaajan puomissa ohjauspyörän yläpuolella (tai vasemman eturenkaan etupuolella, kun kaivuria käytetään sivulta). Puomin liikkeet käyvät ilmi ohjausventtiilin suojaan liimatusta tarrasta, jossa on kuvattu kaikkien venttiilin liikkeiden toiminnot (liikkeet kuvattuna myös kuvassa 14). Kuva 14 Kaivurin puomistossa on suhteellisen monta liikettä, joiden opettelemiseen kuluu hieman aikaa. Opetteleminen onkin syytä aloittaa rauhallisesti, ja kaukana kaikista esineistä sekä ihmisistä. Kaivuutyö on syytä suorittaa käyttäen pääasiassa kauhan kääntöä ja etummaista puomia, pääpuomia käytetään lähinnä kaivusyvyyden määrittämiseen. Kaivettaessa vedetään etummaista puomia kuormaajaan päin ja kauhaa käännetään ylöspäin. Kun pidät kauhaa mahdollisimman leikkaavassa kulmassa kaivuusuuntaan nähden on kaivaminen helpointa. Kaivurin puomistoa ei kannata painattaa liikaa alaspäin, koska tällöin kaivurin tukijalat kevenevät ja kuormaaja alkaa liikkua kaivantoon päin kaivuria käytettäessä.

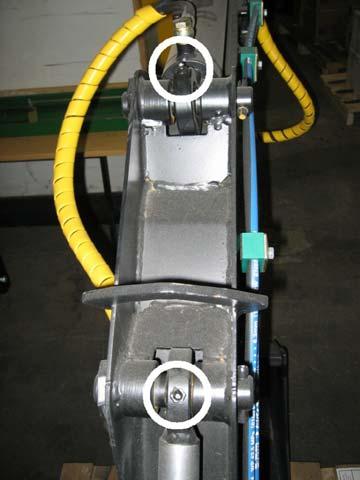

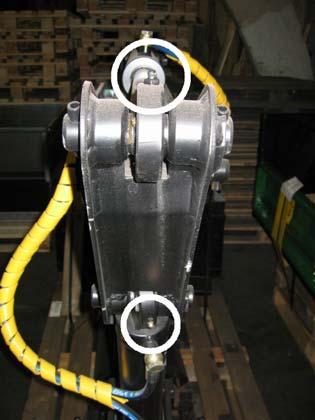

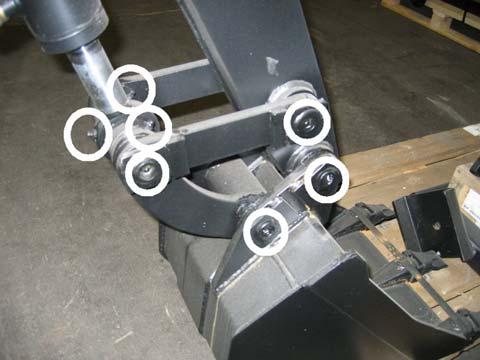

14 14 7. Huolto Avant-kaivurit on suunniteltu mahdollisimman huoltovapaiksi, jolloin käyttäjän viikoittaiseen huoltotarpeeseen kuuluu ainoastaan voitelupisteiden voitelu, kääntöketjun voitelu ja kaivurin yleiskunnon tarkkailu. Suuremmat huolto- tai korjaustyöt tulee antaa valtuutetun Avant-huollon hoidettavaksi. Paikkakuntasi lähimmän huoltoyrittäjän löydät internetistä sivuilta, tai ottamalla yhteyttä kansilehdessä mainittuihin yhteystietoihin. 7.1 Voitelupisteet Kauhanivelistön voitelupisteet Etupuomin voitelupisteet Pääpuomin yläosan voitelupisteet Pääpuomin alaosan voitelupisteet

15 15 Kääntönivelen voitelupiste Huom: Lisää rasvaa 5-7 käyttötunnin välein, mutta vain muutaman rasvaprässin painalluksen verran kerrallaan. Liiallinen voiteluaine valuu tapeista nopeasti pois ja likaa tarpeettomasti kaivuria. 8. Kaivurin takuuehdot (A2865 ja A2890) Avant Tecno Oy myöntää valmistamalleen kaivurille vuoden (12 kk) takuun ostopäivästä lukien. Takuun puitteissa korvataan korjauskustannukset seuraavasti: Työkustannukset korvataan, mikäli tehdas ei itse suorita korjausta. Viallisten komponenttien tai tarvikkeiden tilalle tehdas toimittaa uudet. Tapauskohtaisesti tehtaan kanssa sovittaessa tehdas voi korvata asiakkaalle hänen hankkimiensa komponenttien hinnan. Takuu ei korvaa: Tavallisia huoltotöitä, kuten esimerkiksi kauhan hampaiden tai niveltappien vaihtoa, eikä niissä tarvittavia huolto- ja kulutusosia. Vaurioita, jotka aiheutuvat epätavallisista käyttöolosuhteista tai käyttötavoista, huolimattomuudesta, rakennemuutoksesta ilman Avant Tecno Oy:n suostumusta, jäljitelmäosan käytöstä tai huollon puutteesta. Vian seurannaisvaikutuksia, kuten työn keskeytymistä tai mahdollista muuta lisävahinkoa. Korjauksesta aiheutuneita matka- ja/tai rahtikustannuksia.

16 ja 250 kaivureiden varaosaluettelo Kaivuriosa 220, A21171 Kaivuriosa 250, A A Runko 2 A Tukijalka, vasen 3 A Tukijalka, oikea 4 A Kiertopään niveltappi Kuusioruuvi M16*70 Din 931 zn Kuusiomutteri M16 Din A Niveltappi Kuusiokolouppokantaruuvi M10*20 Din 7991 zn 9 A Kääntöpää laakeroituna 10 A Tyvipuomi (Kaivuri 220) 10 A Tyvipuomi (Kaivuri 250) 11 A Kärkipuomi laakeroituna 12 A Kauhan käyttölatta I 13 A Kauhan käyttövipu laakeroituna 14 A Kauhan käyttölatta I, hits. 15 A Niveltappi 16 A Niveltappi Jousisokka 10*50 Din A Niveltappi 19 A Tukijalan tappi Rengassokka 4.5 mm Kuusiomutteri M20 Din Kuusiomutteri M20 Din 936 zn 23 A Täytelaippa

17 17 24 A Kääntöketju, täyd. 25 A Niveltappi Rengassokka 10.5 Rubig Aluslevy M30 Din 125 zn 28 A Täyteholkki 29 A Vakaajan runko-osa 30 A Syl. alapään tappi 31 A Vakaajan tappi 32 A Syl. yläpään tappi Aluslevy M20 Din Jousisokka 6*35 Din A Lepuutusteline Kuusioruuvi M10*35 Din 933 zn Kuusiomutteri M10 Din Sormiruuvi M Korialuslevy R9 Din 440 Kaivurin mukana tulevat kiinn. osat: 300- ja 500-srj., A A Työntövarsi (zoom-puomi) 2 A Työntövarsi (vakiopuomi) 3 A Kaivurin korvake 4 A Venttiilistön kiinnityslevy 5 A Välilevy 6 A Koroketyyny A Niveltappi Rengassokka Kuusioruuvi M16*50 Din 933 zn Kuusiomutteri M16 Din Aluslevy R9 Din 440 zn kori Sormiruuvi M Kuusioruuvi M8*16 Din 933 zn Kuusioruuvi M8*25 Din 933 zn Kuusiomutteri M8 Din A Vakaajan tanko-osa

18 Aluslevy M16 Din 127 zn Kuusioruuvi M20*60 Din Kuusiomutteri M20 Din 985 nyloc Hydr. sylinterit ja letkut Banjopultti R1/ Usit-tiiviste R1/ Suojaspiraali SP m 4 A Hydr. letku L=2050 mm Suojaspiraali SP m 6 A Hydr. letku L=4050 mm (Kaivuri 220) 6 A Hydr. letku L=4200 mm (Kaivuri 250) 7 A Hydr. letku L=3250 mm (Kaivuri 220) 7 A Hydr. letku L=3380 mm (Kaivuri 250) Kuusioruuvi M8*35 DIN Kaksoisputkenkiinnitin Peitelevy 11 A Hydr. letku L=1580 mm Perusliitin R1/4 ulkok. UNF9/16 jic ulkok Sidehihna Suojaspiraali SP m 15 A Taittosylinteri 63/ L=600 mm 16 A Nostosylinteri 63/ L=710 mm 17 A Kauhasylinteri 63/ L=540 mm

19 19 18 A Kääntösylinteri 63/ L=908 mm 19 A Vakaajasyl., vas. 40/20-60 L=262 mm 20 A Hydr. letku L=810 mm 21 A Hydr. letku L=650 mm 22 A Hydr. letku L=1480 mm 23 A Hydr. letku L=410 mm 24 A Hydr. letku L=270 mm T-liitin 3*UNF 9/16 jic ulkok. 26 A Vakaajasyl., oik. 40/20-60 L=262 mm 27 A Hydr. letku L=1080 mm Perusliitin R1/2 ulkok. UNF9/16 jic ulkok Pikaliitinnippa 1/2 uros Suojus urospikaliitinnippaan 31 A Hydr. letku L=1170 mm Perusliitin R1/2 ulkok. UNF3/4 jic ulkok Pikaliitinrunko 1/2 naaras Suojus naaraspikaliittimeen Osat eivät näy kuvassa. Hydr. letku, osa 27, on paineletku kuormaimelta käyttöventtiiliin. Nipat ja suojus ovat em. letkuun kierrettäviä osia. Hydr. letku, osa 31, on paluuletku käyttöventtiililtä kuormaimeen. Nipat ja suojus ovat em. letkuun kierrettäviä osia.
