Keräävä ruohonleikkuri 1200 mm

Koko: px
Aloita esitys sivulta:

Download "Keräävä ruohonleikkuri 1200 mm"

Transkriptio

1 Keräävä ruohonleikkuri 1200 mm Tuotenumero A ja 600-sarjaan Tuotenumero A sarjaan

2 2 1. Alkusanat Avant Tecno Oy haluaa kiittää teitä siitä, että olette hankkineet Avant-työlaitteen. Se on suunniteltu ja valmistettu pitkällisen tuotekehityksen ja kokemuksen perusteella. Tähän käyttöohjeeseen perehtymällä ja sitä noudattamalla varmistatte turvallisuutenne sekä työlaitteenne varman toiminnan ja pitkän käyttöiän. Mikäli työlaitteenne toiminnoissa on ongelmia tai tarvitsette varaosia tai huoltoa ottakaa yhteyttä omaan Avant-jälleenmyyjäänne 2. Käyttötarkoitus Avant ruohonleikkuri on vaakatasoleikkuri ja se on tarkoitettu ruohokentän viimeistelyyn. Leikkuri on tarkoitettu vain lyhyelle ruoholle, ei pitkälle heinälle. Leikkaa ruoho riittävän usein, noin viikon välein, jolloin leikkuujätettä ei kerry liikaa, näin varmistat keräysyksikön optimaalisen toiminnan. Liian pitkää tai märkää ruohoa leikattaessa saattaa leikkuujätettä jäädä paakuille nurmikon pintaan. Jos näin käy, pitää leikkurilla ajaa leikkuujätteen päältä toisen kerran, jolloin kaikki jäte saadaan kerättyä. Keräävää leikkuria voidaan käyttää myös puiden lehtien keräämiseen nurmikoilta. Huom: Älä kerää lehtiä asfaltilta tai hiekkateiltä kivien yms. sinkoiluvaaran vuoksi. 3. Turvallisuusohjeet Ennen ruohonleikkurin käyttöönottoa lue huolellisesti kuormaimen ja ruohonleikkurin käyttöohjekirjat. Varmista, että kuormaimen pikakiinnityslevyn lukitustappi on varmasti ala-asennossaan ja lukinnut leikkurin kuormaimeen. Älä koskaan aja kuormaajalla tai nosta kuormaajan puomia, jos pikakiinnityslevyn lukistustappi ei ole lukittuna. Aloita ruohonleikkurin käyttö rauhallisesti Varmista, että lähistöllä ei ole muita ihmisiä, sillä leikkuri saattaa singota maasta pieniä kiviä tms. Älä koskaan työnnä kättäsi tai jalkaasi leikkurin reunan alle koneen käydessä. Älä koskaan suorita mitään huoltotöitä kuormaajan moottorin käydessä. Älä koskaan nouse pois kuormaajan ohjaamosta niittomurskaimen pyöriessä. Pidä leikkuria mahdollisimman alhaalla kuormaajalla ajettaessa. Lue myös kuormaajaa koskevat turvallisuusohjeet kuormaajan ohjekirjasta. Älä koskaan mene nostetun työlaitteen alle.

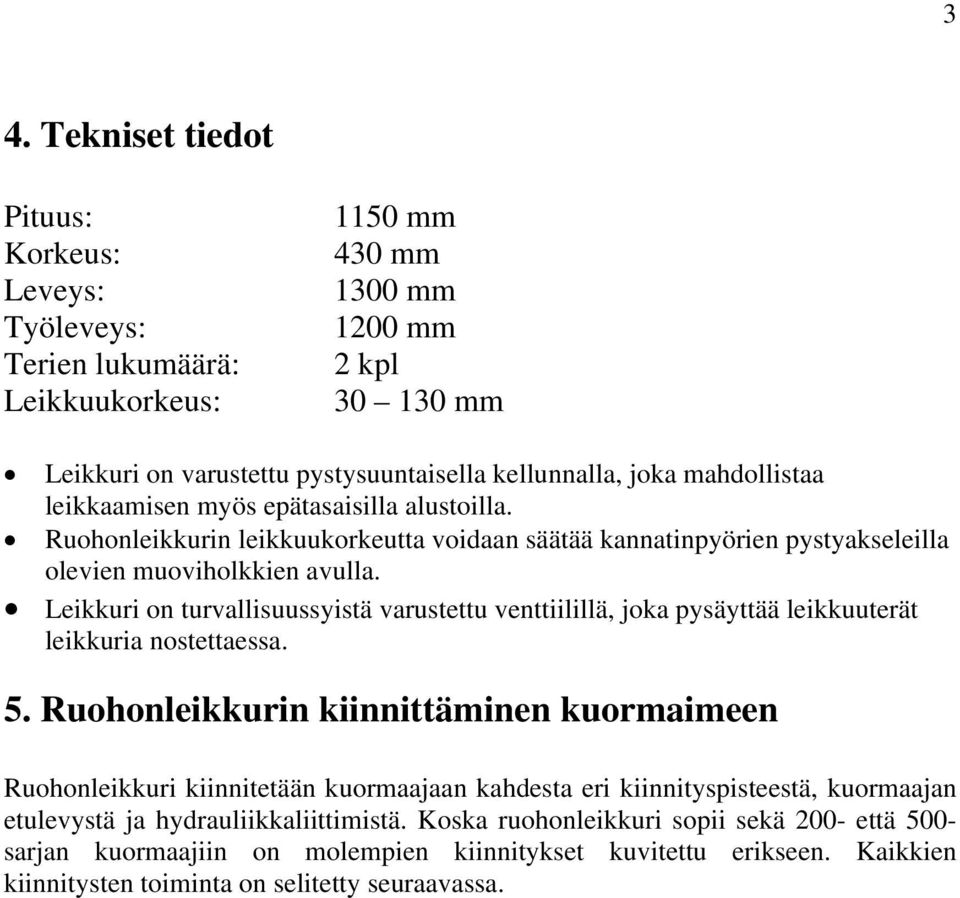

3 3 4. Tekniset tiedot Pituus: Korkeus: Leveys: Työleveys: Terien lukumäärä: Leikkuukorkeus: 1150 mm 430 mm 1300 mm 1200 mm 2 kpl mm Leikkuri on varustettu pystysuuntaisella kellunnalla, joka mahdollistaa leikkaamisen myös epätasaisilla alustoilla. Ruohonleikkurin leikkuukorkeutta voidaan säätää kannatinpyörien pystyakseleilla olevien muoviholkkien avulla. Leikkuri on turvallisuussyistä varustettu venttiilillä, joka pysäyttää leikkuuterät leikkuria nostettaessa. 5. Ruohonleikkurin kiinnittäminen kuormaimeen Ruohonleikkuri kiinnitetään kuormaajaan kahdesta eri kiinnityspisteestä, kuormaajan etulevystä ja hydrauliikkaliittimistä. Koska ruohonleikkuri sopii sekä 200- että 500- sarjan kuormaajiin on molempien kiinnitykset kuvitettu erikseen. Kaikkien kiinnitysten toiminta on selitetty seuraavassa.

4 4 5.1 Mekaaninen kiinnitys kuormaimeen Ruohonleikkurin kiinnittäminen 200-sarjan kuormaajan etulevyyn tapahtuu seuraavasti: 1. Vaihe: Nosta pikakiinnityslevyn päällä oleva lukitustappi ylös ja käännä se hahloon siten että se lukittuu yläasentoon. Varmista, että lukitustappi on lukittunut yläasentoon! 2. Vaihe: Käännä pikakiinnityslevyä hydrauliikan avulla etuviistoon asentoon. Aja kuormain työlaitteeseen kiinni siten, että pikakiinnityslevyn yläkulmissa olevat tapit menevät työlaitteen pikakiinnityssovitteen reikiin. 3. Vaihe: Nosta puomia hieman vedä puomin ohjusvipua taaksepäin, jolloin työlaite nousee ylös. Käännä puomin ohjausvipua vasemmalle, jolloin pikakiinnityslevyn alaosa kääntyy kiinni työlaitteeseen. 4. Vaihe: Käännä puomin ohjausvipua lisää vasemmalle niin että automaattinen työlaitteen lukitus laukaisee lukitustapin. Varmista, että lukitustappi on ala-asennossaan. Varmista, että lukitustappi on ala-asennossaan niin, että se on lukittunut työlaitteeseen. Lukitustapin pitää lukittua työlaitteen pikakiinnityssovitteen alaosassa olevaan reikään.

5 5 Ruohonleikkurin kiinnittäminen 500-sarjan kuormaajaan tapahtuu seuraavasti: 1. Vaihe: Nosta pikakiinnityslevyn molemmilla puolilla sijaitsevat lukitustapit ylös ja käännä ne taakse hahloon siten, että ne lukittuvat yläasentoon. Varmistu, että lukitustappi on lukittunut yläasentoon! 2. Vaihe: Käännä pikakiinnityslevyä hydrauliikan avulla etuviistoon asentoon. Aja kuormain työlaitteeseen kiinni. 3. Vaihe: Nosta puomia hieman - vedä puomin ohjausvipua taaksepäin, jolloin työlaite nousee ilmaan. Käännä puomin ohjausvipua vasemmalle, jolloin pikakiinnityslevyn alaosa kääntyy kiinni työlaitteeseen. 4. Vaihe: Käännä puomin ohjausvipua lisää vasemmalle niin että automaattinen työlaitteen lukitus laukaisee lukitustapit. Varmista että lukitustapit ovat alaasennossaan. Muista aina turvallisuusohjeet kappaleesta 3, kun kiinnität työlaitetta kuormaajaan.

6 6 5.2 Hydrauliikkaliittimien kiinnittäminen Hydrauliikkaletkujen kiinnittäminen 200-sarjan kuormaajaan Ruohonleikkurissa on kolme hydrauliikkaliitintä, jotka tulee kiinnittää vastaaviin liittimiin kuormaajassa. Leikkurissa on kaksi urosliitintä ja yksi naarasliitin. Kuormaajassa on taas vastaavasti yksi urosliitin ja kaksi naarasliitintä. Kuormaajassa olevista naarasliittimistä keskimmäinen on ns. paluulinja, oikeanpuolimmainen ns. painelinja ja urosliitin on puolestaan ns. vuotolinja. Ruohonleikkurin letkut tulee kiinnittää kuormaimeen oikein päin, jotta se lähtee pyörimään kun ulkopuoleisen hydrauliikan poljin painetaan kuormaajasta lukitusasentoon. Kun liität liittimiä toisiinsa, sammuta kuormaajan moottori, liikuta ulkopuoleisen hydrauliikan poljinta muutama kerta ylös ja alas sekä laske kuormaajan puomi alas. Näin järjestelmään ei jää painetta ja liittimet on helppo liittää toisiinsa. Jos ruohonleikkuri ei lähde pyörimään, kun kuormaajan ulkopuoleisen hydrauliikan poljin painetaan alas lukitusasentoon, irroita liittimet ja vaihda leikkurin paine- ja paluulinjat keskenään kuvan 1 mukaisesti. Hydrauliikkaliittimien irroitus Kuva 1 Liittimiä irroitettaessa tulee kiinnittää huomiota liittimissä olevaan lukitussysteemiin. Lukitussysteemi estää naaras- ja urosliitintä irtoamasta toisistaan vahingossa, mutta saattaa myös pyörähtää vahingossa lukitusasentoon, jolloin liittimet eivät irtoa toisistaan. Kaikkien naarasliittimien kauluksen alapäässä on pieni ura ja kauluksen alapuolella pieni kuula. Kun liittimet halutaan irroitaa toisistaan, pitää em. uran ja kuulan olla kohdakkain. Tämän jälkeen vedetään naarasliittimessä olevaa uritettua kaulusta alaspäin, jolloin liittimet irtoavat toisistaan. (Ks. kuva 2 seuraavalla sivulla)

7 7 Kuva 2 Jos liittimet eivät irtoa toisistaan, vaikka kuvan 2 kuula ja ura ovat kohdakkain, on järjestelmään todennäköisesti jäänyt painetta. Irroittaksesi liittimet liikuta kuormaajan ulkopuoleisen hydrauliikan poljinta muutama kerta ylös ja alas, laske kuormaajan puomi alas ja yritä irroittaa liittimet uudelleen. Varmista aina, että kaikki kolme liitintä ovat kiinnittyneet kunnolla kuormaajan vastaaviin liittimiin. Jos jokin letkuista ei ole kunnolla kiinnitetty, saataa leikkurin hydrauliikkamoottori vaurioitua. Pidä liittimet mahdollisimman puhtaina. Lika, jää ym. saattaa vaikeuttaa liittimien käyttöä huomattavasti. Hydrauliikkaletkujen kiinnittäminen 500- ja 600-sarjan kuormaajaan Ruohonleikkurissa on kolme hydrauliikkaletkua, jotka kaikki tulee kiinnittää kuormaimeen. Letkujen päässä olevista liittimistä kaksi ovat urosliittimiä ja yksi naarasliitin. Kuormaajassa on vastaavasti kaksi naarasliitintä ja yksi urosliitin. Letkut tulee liittää kuormaajaan niin, että sinisellä suojakorkilla varustetut liittimet (kuormaajassa naaras ja ruohonleikkurissa uros) liitetään toisiinsa. Jäljelle jäävät kaksi liitinparia menevät näin automaattisesti oikein päin. Tarkista liitosten jälkeen leikkurin toiminta. Jos ruohonleikkuri ei lähde pyörimään, kun ulkopuoleisen hydrauliikan vipua käännetään oikealle lukkoasentoon, ovat leikkurin kaksi urosletkua väärin päin. Leikkuri saadaan pyörimään, kun urosletkujen paikat vaihdetaan keskenään Kuvan 3 osoittamalla tavalla.

8 8 Kuva 3 Varmista, että kaikki kolme liitinparia ovat lukittuneet toisiinsa. Jos yksi liittimistä ei ole kunnolla kiinnittynyt saattaa, ruohonleikkurin hydrauliikkamoottori vaurioitua. Liittimien irroittaminen Liittimet irtoavat toisistaan, kun naarasliittimen päässä olevaa kaulusta vedetään taaksepäin. Ennen kuin irroitat liittimet toisistaan liikuta ulkopuoleisen hydrauliikan vipua muutama kerta oikealle ja vasemmalle. Näin varmistut siitä, että järjestelmään ei jää painetta ja liittimet on huomattavasti helpompi kiinnittää seuraavalla kerralla.

9 9 6. Ohjeita käyttöä varten 6.1 Leikkuukorkeuden säätö Ruohonleikkurin leikkuukorkeutta voidaan säätää kannatinpyörien pystyakseleilla olevien muoviholkkien avulla. Korkeuden säätö tapahtuu seuraavasti: 1. Nosta leikkuria ylöspäin Avant kuormaajalla, sammuta moottori ja kytke huoltotuki (Ks. kuormaajan käyttöohjekirja). 2. Avaa ja poista sokka kannatinpyörän pystyakselilta. (Katso kuva 4) Kuva 4 3. Vedä kannatinpyörä pois pidikkeestään. 4. Siirrä muoviholkkeja kannatinraudan yläpuolelta alapuolelle tai päinvastoin, riippuen siitä haluatko nostaa vai laskea leikkuria. (Ks. kuva 5) Kuva 5 5. Työnnä akseli takaisin kannatinraudan läpi ja kiinnitä sokka takaisin paikoilleen. 6. Toista vaiheet 2-5 kaikkien pyörien kohdalla. Varmista lopuksi, että kaikkien kannatinrautojen päällä on yhtä monta saman kokoista muoviholkkia.

10 Kellunta Leikkuri on varustettu mekaanisella kellunnalla, joka mahdollistaa ruohon leikkaamisen myös epätasaisella alustalla. Kellunta tarkoittaa mekanismia, joka päästää leikkurin liikkumaan ylös- ja alaspäin nurmikentän pinnanmuotojen mukaan, vaikka kuormaajan puomi pysyy paikallaan. Kellunnan asetuksella on kuitenkin suuri merkitys sen toimintaan. Jos kellunta on asetettu liian korkealle, jää leikkuri helposti ilmaan. Kun se on liian matalalla, nousee kuormaajasta helposti etupyörät ilmaan. Kelluntaa säädetään nostamalla ja laskemalla kuormaajan puomia, sekä kallistamalla kuormaajan etulevyä. Jos kellunta on ala-asennossaan, terät eivät pyöri, koska turvaventtiili on silloin vaikutettuna. -->Jos leikkurin terät eivät pyöri ollenkaan, tai pyörivät vain aaltoilevasti vaikka lisähydrauliikan vipu on kuormaajasta päällä, pitää kuormaajan puomia nostaa. Kellunnan asetus: Kuva 6 Kuvassa 6 kellunta on oikein asetettu, jolloin se pääsee vapaasti liikkumaan sekä ylös- että alaspäin. Kuva 7 Kuvassa 7 kellunta asetettu liian alas, jolloin turvaventtiili kytkeytyy päälle, eivätkä terät pääse pyörimään.

11 11 Kuva 8 Kuvassa 8 kellunta on asetettu liian ylös, jolloin leikkuri ei pääse mukailemaan nurmikentän pinnanmuotoja, vaan nousee aina äkillisissä alamäissä ilmaan. 6.3 Keräysyksikkö Keräysyksikkö koostuu kolmesta eri osakokonaisuudesta: Keräyssuulakkeesta, puhaltimesta ja keräyslaatikosta. Keräyssuulake on nivelöity leikkuriin siten, että suulake pääsee vapaasti ylöspäin kohdatessaan epätasaisia pinnanmuotoja. Keräyssuulakkeen toiminnan kannalta on tärkeää, että se pidetään puhtaana. Likainen suulake aiheuttaa ruohon takertumista ja lopulta suulakkeen tukkeutumisen. Puhallin sijaitsee leikkurin oikealla puolella. Puhallin on normaalikäytössä lähes huoltovapaa, mutta puhaltimen puhdistusta suositellaan n. kuukauden välein. Jos puhaltimen roottori on epätasapainossa, puhdista roottori ensin poistamalla ylempi putki ja puhdista roottorin lavat yksitellen samalla pyörittäen roottoria käsin (ks kuva 9). Jos puhallin on edelleen epätasapainossa puhdistuksen jälkeen, on roottori todennäköisesti vahingoittunut. Koska epätasapainossa oleva roottori saattaa vahingoittaa puhaltimen hydraulimoottoria on vahingoittunut roottori vaihdettava. Ota kyseisessä tapauksessa yhteyttä valtuutettuun Avant-huoltoon. Kuva 9

12 12 Keräyslaatikko avataan vetämällä kannen etureunasta. Ks. kuva 10. Laatikko suljetaan vastaavasti painamalla kansi takaisin kiinni. Kuva 10 Tarkkaile leikatessasi laatikon täyttymistä laatikon päällä sijaitsevasta läpinäkyvästä ruudusta (ks kuva 11). Kun laatikko on lähes täynnä, tyhjennä se, ettei puhallin tukkeudu ruohosta. HUOM: Tyhjennä keräyslaatikko aina mahdollisimman pian leikkauksen jälkeen. Tämä helpottaa laatikon puhdistusta huomattavasti. Kuva 11

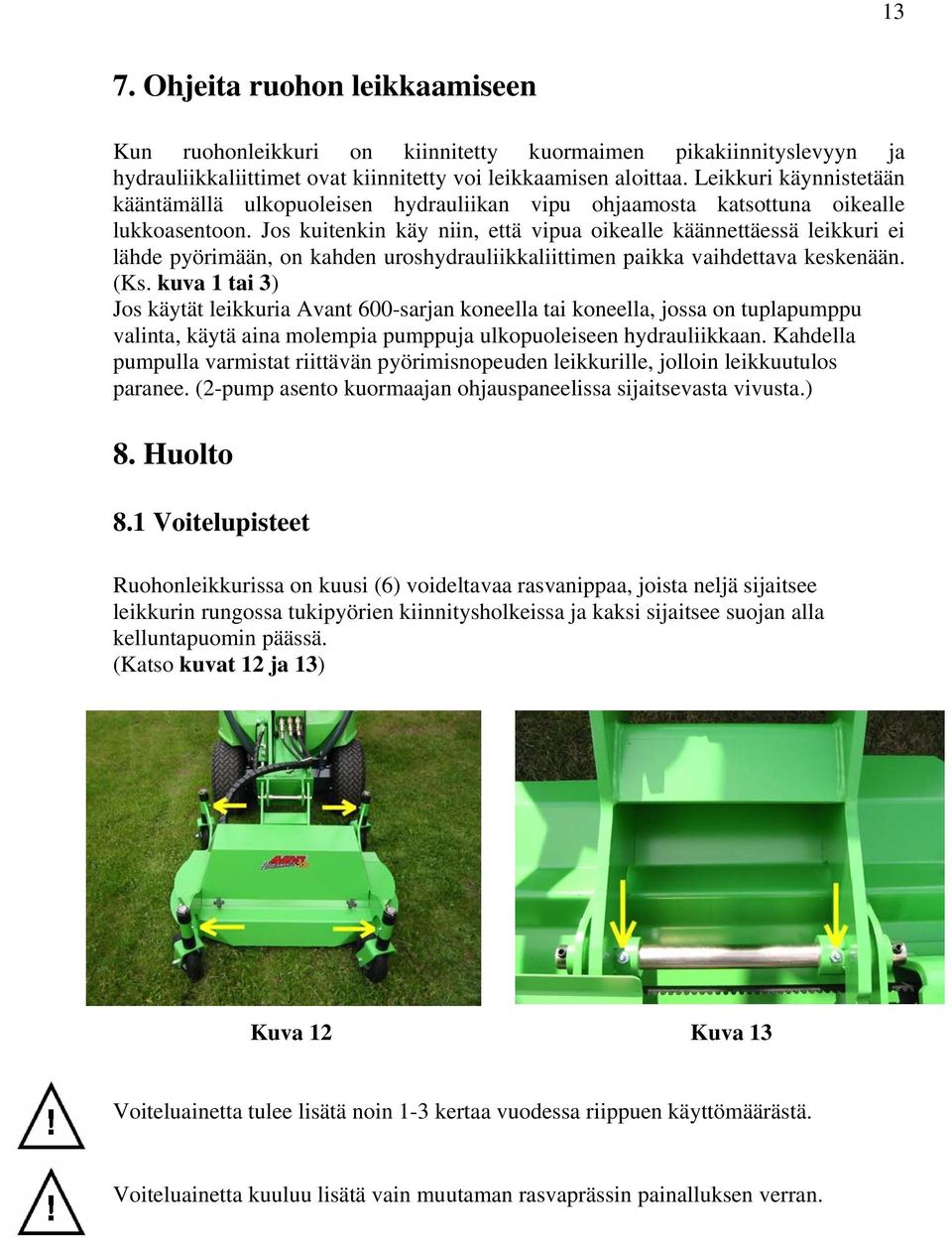

13 13 7. Ohjeita ruohon leikkaamiseen Kun ruohonleikkuri on kiinnitetty kuormaimen pikakiinnityslevyyn ja hydrauliikkaliittimet ovat kiinnitetty voi leikkaamisen aloittaa. Leikkuri käynnistetään kääntämällä ulkopuoleisen hydrauliikan vipu ohjaamosta katsottuna oikealle lukkoasentoon. Jos kuitenkin käy niin, että vipua oikealle käännettäessä leikkuri ei lähde pyörimään, on kahden uroshydrauliikkaliittimen paikka vaihdettava keskenään. (Ks. kuva 1 tai 3) Jos käytät leikkuria Avant 600-sarjan koneella tai koneella, jossa on tuplapumppu valinta, käytä aina molempia pumppuja ulkopuoleiseen hydrauliikkaan. Kahdella pumpulla varmistat riittävän pyörimisnopeuden leikkurille, jolloin leikkuutulos paranee. (2-pump asento kuormaajan ohjauspaneelissa sijaitsevasta vivusta.) 8. Huolto 8.1 Voitelupisteet Ruohonleikkurissa on kuusi (6) voideltavaa rasvanippaa, joista neljä sijaitsee leikkurin rungossa tukipyörien kiinnitysholkeissa ja kaksi sijaitsee suojan alla kelluntapuomin päässä. (Katso kuvat 12 ja 13) Kuva 12 Kuva 13 Voiteluainetta tulee lisätä noin 1-3 kertaa vuodessa riippuen käyttömäärästä. Voiteluainetta kuuluu lisätä vain muutaman rasvaprässin painalluksen verran.

14 Keräyslaatikon irroitus Keräyslaatikko tulee poistaa kohdan 8.3 hammashihnan kiristystä varten. Keräyslaatikko irroitetaan seuraavasti: 1. Avaa laatikon kansi. 2. Poista kotelon kiinnitysruuvit (3 kpl). Kaksi ruuvia sijaitsee kotelon etupuolella ja yksi takapuolella kelluntalevyn alla. Ks. kuva Irroita puhaltimen letku kotelosta. 4. Nosta kotelo pois. Kuva Hammashihnan kiristys Hammashihnan kireys tulee tarkistaa aina leikkuukauden alussa ja lopussa (katso kireysohje kohdasta 5). Jos hihna on löystynyt, se kiristetään seuraavasti: Hihnan kiristys 1. Avaa ruohonleikkurin suojapelti 2. Poista letkun suojapelti hihnapyörän päältä 3. Löysää neljää ruuvia edestä katsoen vasemmanpuolimmaisen hammashihnapyörän alta, jotta kiristys voidaan suorittaa. (Katso kuva 10 seuraavalla sivulla)

15 15 Kuva Hihnan varsinainen kiristys suoritetaan kiristämällä kahta ruuvia leikkurin vasemmalla puolella. (Katso kuva 11) Kuva Hihnaa ei tule kiristää liian kireälle, eikä myöskään jättää liian löysälle. Kun hihnaa painetaan nuolen osoittamalta kohdalta 2 kg:n voimalla vaakasuoraan, kuuluu hihnan taipua 5 millimetriä. (Katso kuva 12) Kuva Kun hihna on oikealla kireydellä, kiristä hihnapyörän alla olevat neljä ruuvia, jotka löysättiin kohdassa Lopuksi kiinnitä sekä letkujen suojapelti että ruohonleikkurin suojapelti.

16 Leikkuuterien teroitus ja vaihto Leikkurin terien kuntoa kannattaa tarkastella aina muutaman leikkuukerran välein. Jos leikkuujälki on huonontunut alkuperäisestä, ovat leikkuuterät todennäköisesti tylstyneet. Teriä voidaan teroittaa, mutta jos terissä on syviä lovia, kiveniskeymiä ym, on terät syytä vaihtaa kokonaan uusiin. Terien tuotenumerot ovat: Suuri alaterä: Pienempi hienonnusterä: A33205 A Leikkurin pesu Leikkurin voi pestä painepesurilla. Älä pese leikkuria voimakkailla liuottimilla. 8.5 Murtopultit Leikkurin terät on varustettu ns. murtopulteilla (2 kpl / terä), jotka murtuvat, jos terät osuvat suureen kiveen tai muuhun esteeseen. Pulttien katkeaminen toimii täten suojana hammashihnalle, laakereille ja hydraulimoottorille. Murtuvat pultit ovat kokoa M6*25 ja ne sijaitsevat terien keskipisteen molemmilla puolilla. 8.6 Terien tahdistus Leikkurissa on kaksi terää joiden pyörintäradat kulkevat osittain päällekkäin. On tärkeää, että terien tahdistus on kunnossa. Näin vältetään terien osuminen toisiinsa leikkurin pyöriessä. Terät on tahdistettu on tehtaalla, mutta jos leikkurilla ajetaan esimerkiksi suureen kiveen tai esteeseen tahdistusta voidaan joutua säätämään. Jos leikkurista kuuluu leikatessa tasainen kilisevä ääni, on tahdistus syytä tarkastaa välittömästi. Tahdistuksen tarkastaminen: 1. Nosta leikkuria kuormaajalla, kytke huoltotuki (Ks. kuormaajan ohjekirja) ja sammuta moottori. 2.Pyöritä teriä käsin. 3.Kun toinen teristä on pystysuorassa, pitäisi toisen olla vaakasuorassa. 4. Jos terät osuvat toisiinsa niitä pyöritettäessä, joudutaan tahdistusta säätämään.

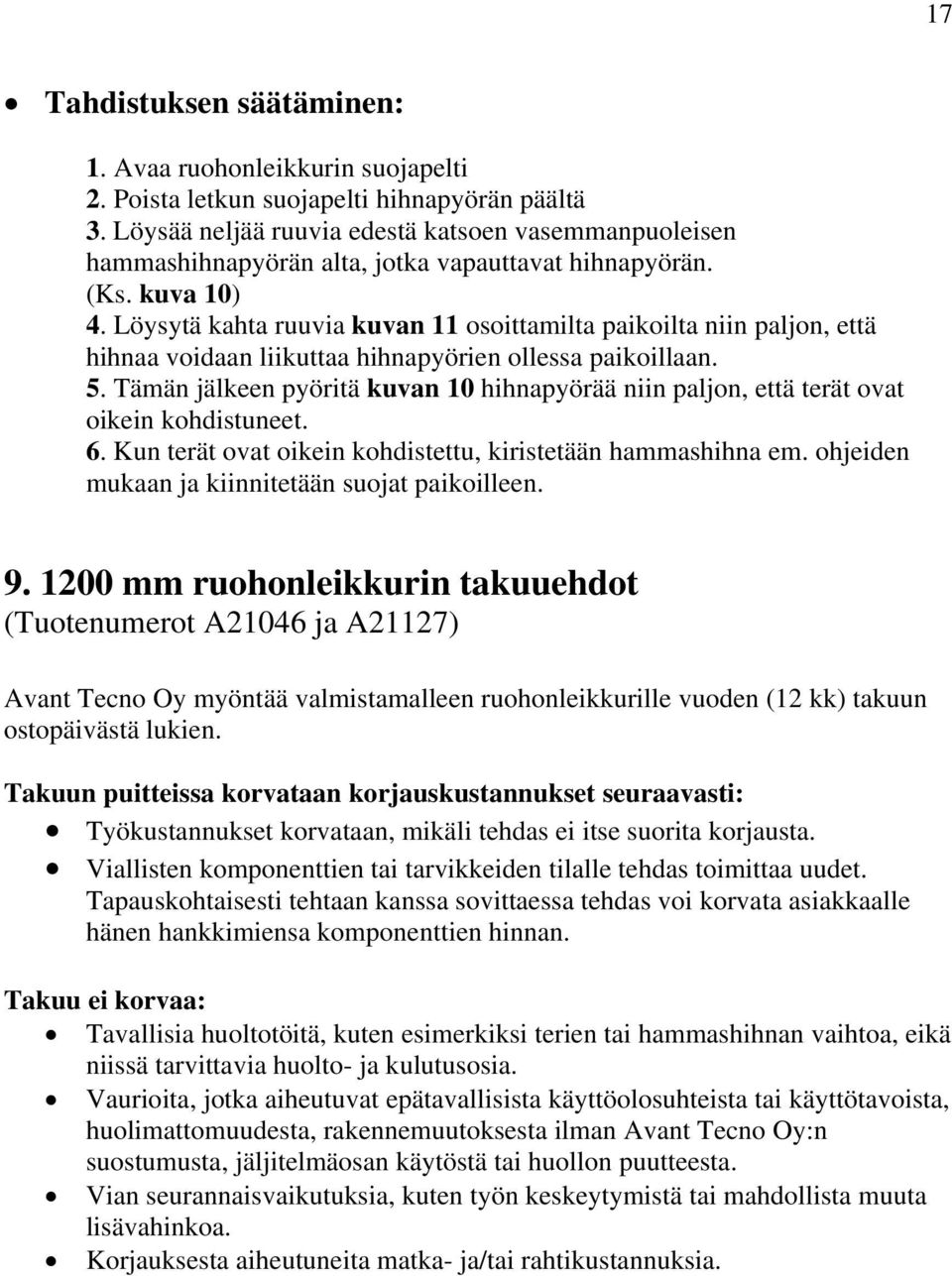

17 17 Tahdistuksen säätäminen: 1. Avaa ruohonleikkurin suojapelti 2. Poista letkun suojapelti hihnapyörän päältä 3. Löysää neljää ruuvia edestä katsoen vasemmanpuoleisen hammashihnapyörän alta, jotka vapauttavat hihnapyörän. (Ks. kuva 10) 4. Löysytä kahta ruuvia kuvan 11 osoittamilta paikoilta niin paljon, että hihnaa voidaan liikuttaa hihnapyörien ollessa paikoillaan. 5. Tämän jälkeen pyöritä kuvan 10 hihnapyörää niin paljon, että terät ovat oikein kohdistuneet. 6. Kun terät ovat oikein kohdistettu, kiristetään hammashihna em. ohjeiden mukaan ja kiinnitetään suojat paikoilleen mm ruohonleikkurin takuuehdot (Tuotenumerot A21046 ja A21127) Avant Tecno Oy myöntää valmistamalleen ruohonleikkurille vuoden (12 kk) takuun ostopäivästä lukien. Takuun puitteissa korvataan korjauskustannukset seuraavasti: Työkustannukset korvataan, mikäli tehdas ei itse suorita korjausta. Viallisten komponenttien tai tarvikkeiden tilalle tehdas toimittaa uudet. Tapauskohtaisesti tehtaan kanssa sovittaessa tehdas voi korvata asiakkaalle hänen hankkimiensa komponenttien hinnan. Takuu ei korvaa: Tavallisia huoltotöitä, kuten esimerkiksi terien tai hammashihnan vaihtoa, eikä niissä tarvittavia huolto- ja kulutusosia. Vaurioita, jotka aiheutuvat epätavallisista käyttöolosuhteista tai käyttötavoista, huolimattomuudesta, rakennemuutoksesta ilman Avant Tecno Oy:n suostumusta, jäljitelmäosan käytöstä tai huollon puutteesta. Vian seurannaisvaikutuksia, kuten työn keskeytymistä tai mahdollista muuta lisävahinkoa. Korjauksesta aiheutuneita matka- ja/tai rahtikustannuksia.

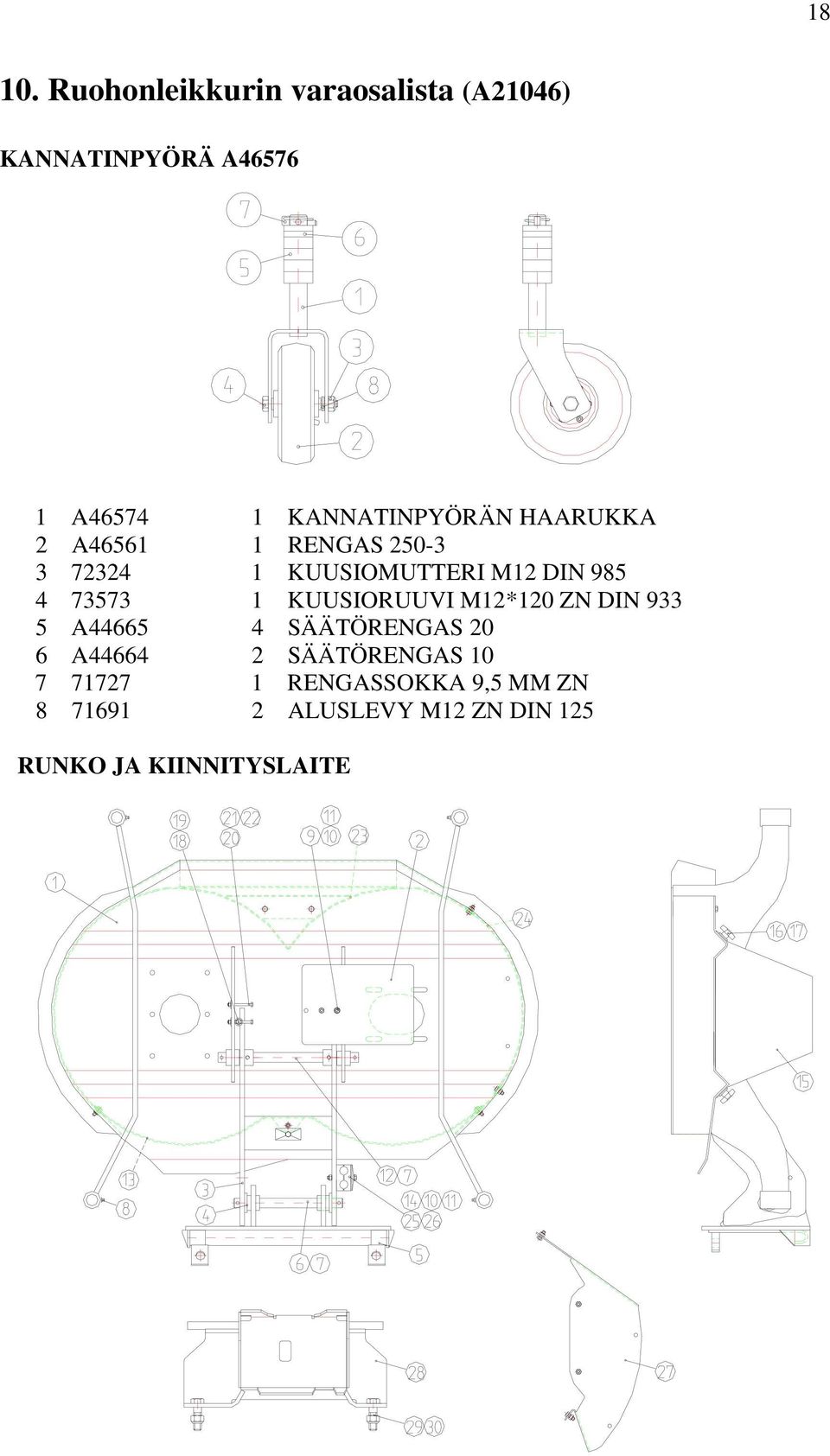

18 Ruohonleikkurin varaosalista (A21046) KANNATINPYÖRÄ A A KANNATINPYÖRÄN HAARUKKA 2 A RENGAS KUUSIOMUTTERI M12 DIN KUUSIORUUVI M12*120 ZN DIN A SÄÄTÖRENGAS 20 6 A SÄÄTÖRENGAS RENGASSOKKA 9,5 MM ZN ALUSLEVY M12 ZN DIN 125 RUNKO JA KIINNITYSLAITE

19 1 A RUNKO 2 A LETKUSUOJA 3 A KIINNITYSLAITE 4 A LIUKUHOLKKI 5 A KIINNITYSLEVY 6 A TAKANIVELTAPPI JOUSISOKKA 8*40 DIN RASVANIPPA R1/8 SUORA DIN KUUSIORUUVI M8*25 DIN 933 ZN KUUSIOMUTTERI M8 DIN ALUSLEVY M8 DIN 125 ZN 12 A ETUNIVELTAPPI 13 A TAKAKAARI KP KUUSIORUUVI M8*70 DIN 931 ZN 15 A SUOJA SORMIRUUVI M KORIALUSLEVY M8 DIN 440 ZN KUUSIORUUVI M8*55 DIN 933 ZN KUUSIOMUTTERI M8 DIN 934 ZN KUUSIORUUVI M6*60 DIN931 ZN KUUSIOMUTTERI M6 DIN ALUSLEVY M6 DIN 440 ZN KORI 23 A ETUKAARET KP. 24 A SULKUPELTI KP PEITELEVY PUTKENKIINNITIN F KAKSOISPUTKENKIINNITIN F22 27 A SIVUKOURU KP. 28 A ADAPTERI, 200-SRJ KUUSIORUUVI M20*70 DIN 931 ZN KUUSIOMUTTERI M20 DIN

20 20 LAAKEROINTI 1 A LAAKERIPUKKI, VASEN KUUSIORUUVI M10*30 DIN 933 ZN KUUSIOMUTTERI M10 DIN 985 NYLOC KUUSIORUUVI M8*35 DIN 933 ZN KUUSIOMUTTERI M8 DIN 985 NYLOC 6 A ERIKOISPULTTI 7 A HAMMASHIHNAPYÖRÄ, VASEN HAMMASHIHNA KUUSIORUUVI M14*25 DIN 933 ZN 10 A ALUSLEVY 11 A HAMMASHIHNAPYÖRÄ, OIKEA KUUSIORUUVI M10*35 DIN 933 ZN LAAKERI RS 14 A AKSELI KUUSIORUUVI M12*25 DIN 933 ZN ALUSLEVY M12 DIN 125 ZN KUUSIORUUVI M6*25 DIN 933 ZN KUUSIOMUTTERI M6 DIN 985 NYLOC KUUSIORUUVI M8*20 DIN 933 ZN 20 A YLÄTERÄ 21 A TERÄ 22 A KIRISTIN VÄLIKYTKIMEN KUMI VÄLIKYTKIMEN PUOLIKAS 25 A TÄYTERENGAS 26 A KIILA 27 A LAAKERIPUKKI, OIKEA

21 21 LETKUTUS HYDRAULIMOOTTORI PLM 20.11, PYSÄYTYSVENTTIILI DF5/3A 17C-BSP3/8 3 A HYDRAULILETKU L=2380 2LW-06 4 A HYDRAULILETKU L=2380 1LW-04 5 A HYDRAULILETKU L=360 2LW-06 6 A HYDRAULILETKU L=340 2LW KULMALIITIN UNF3/4 SK-UNF3/4 UK KUUSIOKOLOTULPPA R3/ KULMALIITIN R3/8 UK-UNF3/4 UK YHDYSNIPPA R3/8 UK-UNF3/4 SK VASTAVENTTIILI VUC PERUSLIITIN R3/8 UK-UNF3/4 UK PERUSLIITIN R1/2 UK-UNF3/4 UK T-KIERRELIITINRUNKO UNF3/4 SK-2*UNF3/4 UK KULMALIITIN R1/4 UK-UNF9/16 UK PAINELAIPPA 1G USIT-TIIVISTE R1/ PIKALIITINNIPPA R1/2 SK FLAT, 200-SRJ PIKALIITINNIPPA R1/2 SK, 500-SRJ SUOJUS PIKALIITINNIPPAAN, PUN., 200-SRJ SUOJUS PIKALIITINNIPPAAN, SININEN, 500-SRJ PIKALIITINRUNKO R1/2 SK FLAT, 200-SRJ PIKALIITINRUNKO R1/2 SK, 500-SRJ SUOJUS PIKALIITINRUNKOON, MUSTA, 200-SRJ SUOJUS PIKALIITINRUNKOON, MUSTA, 500-SRJ SUOJUS PIKALIITINNIPPAAN, MUSTA, 200-SRJ SUOJUS PIKALIITINNIPPAAN, MUSTA, 500-SRJ L-LIITINRUNKO UNF3/4 SK-2*UNF3/4 UK 24 A SUOJASPIRAALI SP-032 O.5M
