1 Trukkimasto Avant 500-sarjaan Tuotenumero A32915

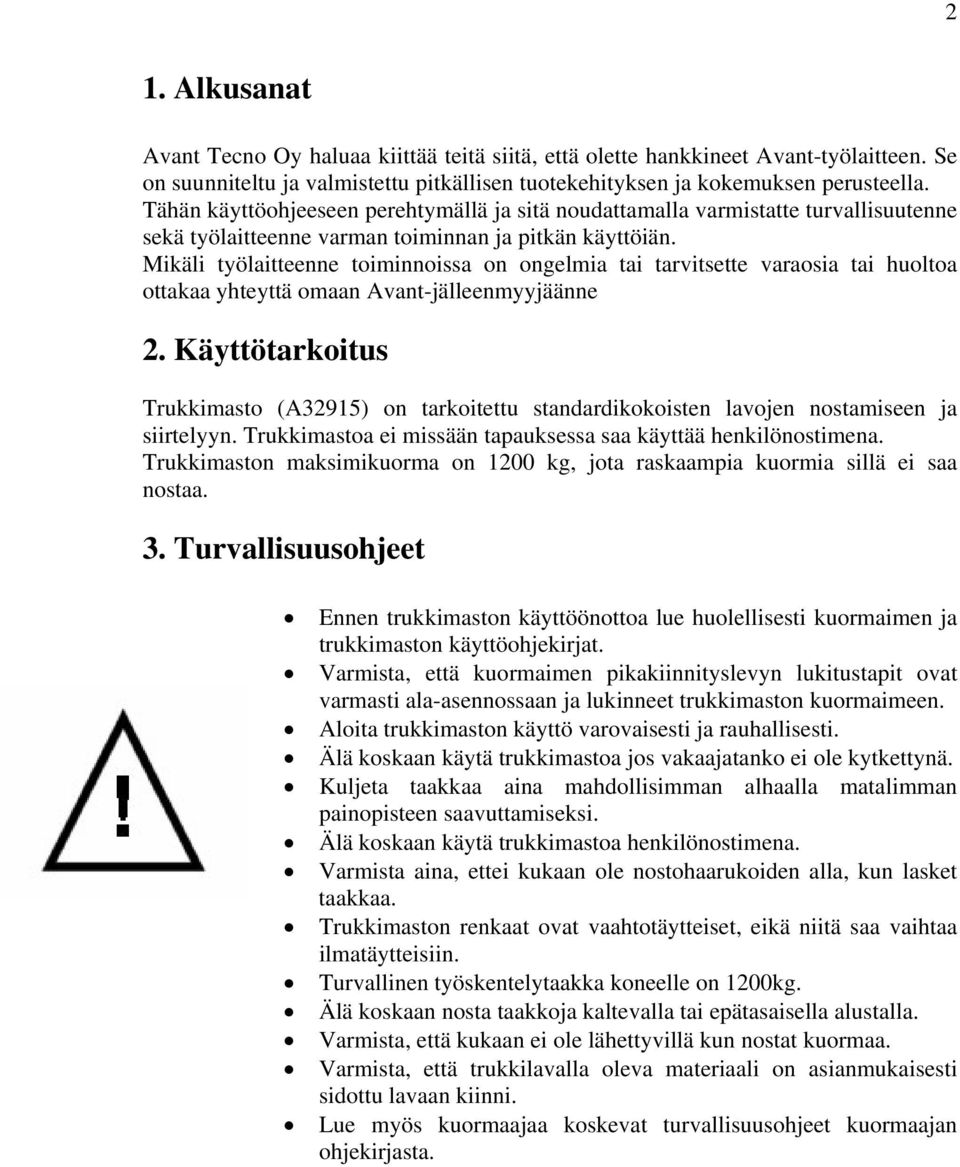

2 2 1. Alkusanat Avant Tecno Oy haluaa kiittää teitä siitä, että olette hankkineet Avant-työlaitteen. Se on suunniteltu ja valmistettu pitkällisen tuotekehityksen ja kokemuksen perusteella. Tähän käyttöohjeeseen perehtymällä ja sitä noudattamalla varmistatte turvallisuutenne sekä työlaitteenne varman toiminnan ja pitkän käyttöiän. Mikäli työlaitteenne toiminnoissa on ongelmia tai tarvitsette varaosia tai huoltoa ottakaa yhteyttä omaan Avant-jälleenmyyjäänne 2. Käyttötarkoitus Trukkimasto (A32915) on tarkoitettu standardikokoisten lavojen nostamiseen ja siirtelyyn. Trukkimastoa ei missään tapauksessa saa käyttää henkilönostimena. Trukkimaston maksimikuorma on 1200 kg, jota raskaampia kuormia sillä ei saa nostaa. 3. Turvallisuusohjeet Ennen trukkimaston käyttöönottoa lue huolellisesti kuormaimen ja trukkimaston käyttöohjekirjat. Varmista, että kuormaimen pikakiinnityslevyn lukitustapit ovat varmasti ala-asennossaan ja lukinneet trukkimaston kuormaimeen. Aloita trukkimaston käyttö varovaisesti ja rauhallisesti. Älä koskaan käytä trukkimastoa jos vakaajatanko ei ole kytkettynä. Kuljeta taakkaa aina mahdollisimman alhaalla matalimman painopisteen saavuttamiseksi. Älä koskaan käytä trukkimastoa henkilönostimena. Varmista aina, ettei kukaan ole nostohaarukoiden alla, kun lasket taakkaa. Trukkimaston renkaat ovat vaahtotäytteiset, eikä niitä saa vaihtaa ilmatäytteisiin. Turvallinen työskentelytaakka koneelle on 1200kg. Älä koskaan nosta taakkoja kaltevalla tai epätasaisella alustalla. Varmista, että kukaan ei ole lähettyvillä kun nostat kuormaa. Varmista, että trukkilavalla oleva materiaali on asianmukaisesti sidottu lavaan kiinni. Lue myös kuormaajaa koskevat turvallisuusohjeet kuormaajan ohjekirjasta.

3 3 4. Tekniset tiedot: Nostokorkeus: Nostokyky: Korkeus: Pituus: Leveys: Paino: 180 cm 1200 kg 146 cm 165 cm 110 cm 300 kg Trukkimasto on varustettu venttiilillä, joka lukitsee nostohaarukat letkurikon sattuessa. Nosto- ja laskunopeutta voidaan säätää kuristusventtiilin avulla. Trukkimastossa on vakaajatanko, joka estää maston kallistumisen taakkoja nostettaessa. 5. Trukkimaston kiinnittäminen kuormaimeen Trukkimasto kiinnitetään kuormaimeen kahdesta eri kohdasta, pikakiinnityslevystä sekä trukkimaston vakaajatangosta. Trukkimaston vakaajatangolle täytyy asentaa korvake teleskooppipuomin yläpäähän, ennen kuin sitä voidaan käyttää. Korvake asennetaan vain kerran ja se voidaan asennuksen jälkeen jättää kuormaajaan kiinni. 5.1 Korvakkeen asennus trukkimaston vakaajalle 1. Nosta teleskooppipuomi vaakasuoraan, jolloin puomin urososa ei liu u ulos, kun sylinterin tappi irroitetaan. 2. Irroita tapin varmistinruuvi sekä tappi teleskooppisylinterin yläpäästä. (Kuva 1) Kuva 1 3. Poista tapin ympärillä, teleskooppisylinterin välissä olevat väliholkit (2kpl) 4. Asenna trukkimaston mukana tullut korvake teleskooppisylinterin ja teleskooppisyliterin korvakkeen väliin kuvan 2 mukaisesti. Huom. asenna korvake oikein päin!

4 4 (Kuva 2) 5. Lyö tappi takaisin paikoilleen niin, että tappi kulkee sekä korvakkeen että nostosylinterin reikien läpi ja kiristä lopuksi tapin varmisturuuvi. 6. Kun irroitat trukkimastoa koneesta, kannattaa korvake jättää kiinni puomiin ja irroittaa vain vakaajatanko kuormaajasta. 5.2 Trukkimaston kiinnittäminen kuormaajan pikakiinnityslevyyn 1. Vaihe: Nosta pikakiinnityslevyn molemmilla puolilla sijaitsevat lukitustapit ylös ja käännnä ne taakse hahloon siten, että ne lukittuvat yläasentoon. Varmistu, että lukitustappi on lukittunut yläasentoon! 2. Vaihe: Käännä pikakiinnityslevyä hydrauliikan avulla etuviistoon asentoon. Aja kuormain työlaitteeseen kiinni.

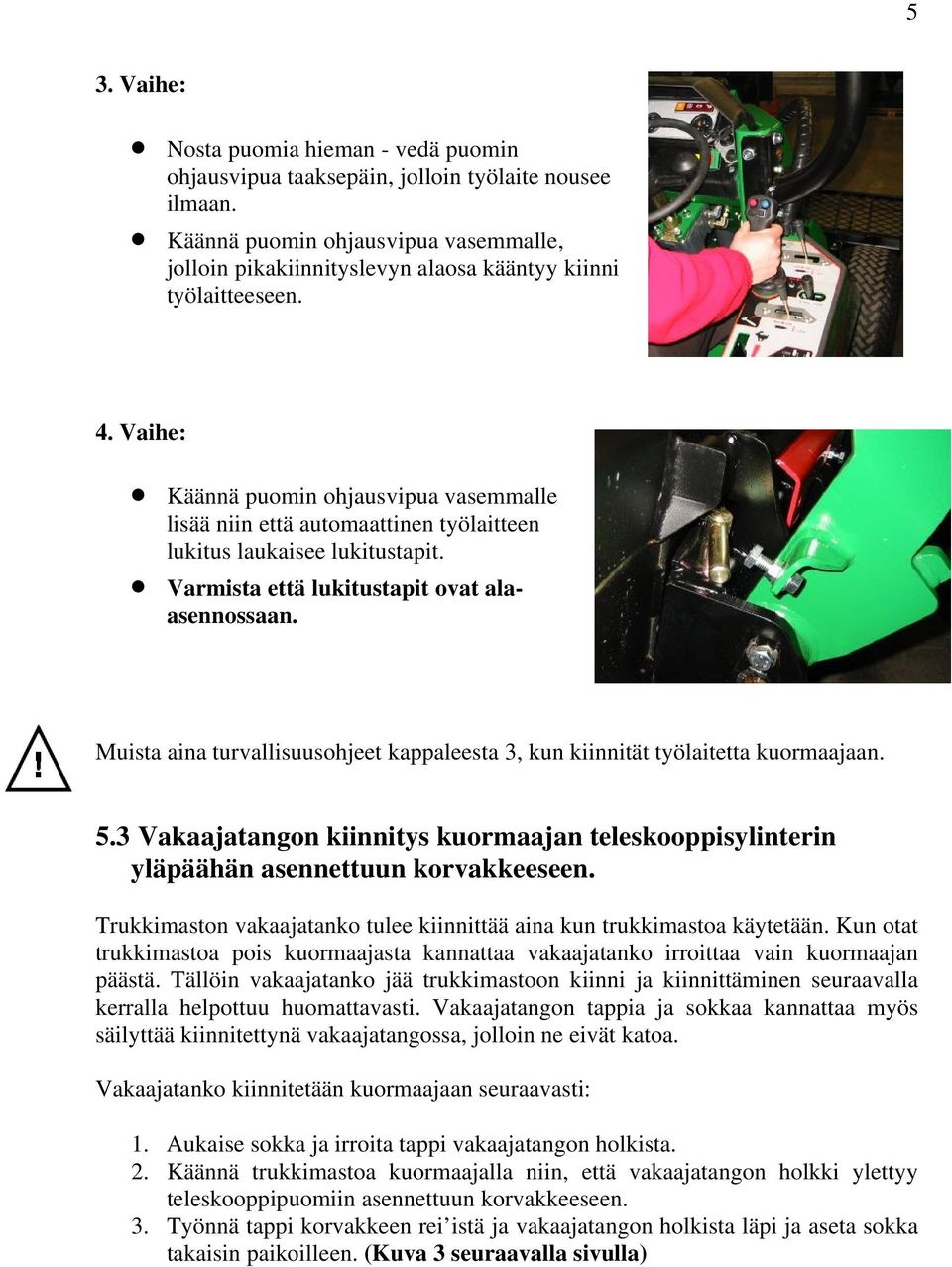

5 5 3. Vaihe: Nosta puomia hieman - vedä puomin ohjausvipua taaksepäin, jolloin työlaite nousee ilmaan. Käännä puomin ohjausvipua vasemmalle, jolloin pikakiinnityslevyn alaosa kääntyy kiinni työlaitteeseen. 4. Vaihe: Käännä puomin ohjausvipua vasemmalle lisää niin että automaattinen työlaitteen lukitus laukaisee lukitustapit. Varmista että lukitustapit ovat alaasennossaan. Muista aina turvallisuusohjeet kappaleesta 3, kun kiinnität työlaitetta kuormaajaan. 5.3 Vakaajatangon kiinnitys kuormaajan teleskooppisylinterin yläpäähän asennettuun korvakkeeseen. Trukkimaston vakaajatanko tulee kiinnittää aina kun trukkimastoa käytetään. Kun otat trukkimastoa pois kuormaajasta kannattaa vakaajatanko irroittaa vain kuormaajan päästä. Tällöin vakaajatanko jää trukkimastoon kiinni ja kiinnittäminen seuraavalla kerralla helpottuu huomattavasti. Vakaajatangon tappia ja sokkaa kannattaa myös säilyttää kiinnitettynä vakaajatangossa, jolloin ne eivät katoa. Vakaajatanko kiinnitetään kuormaajaan seuraavasti: 1. Aukaise sokka ja irroita tappi vakaajatangon holkista. 2. Käännä trukkimastoa kuormaajalla niin, että vakaajatangon holkki ylettyy teleskooppipuomiin asennettuun korvakkeeseen. 3. Työnnä tappi korvakkeen rei istä ja vakaajatangon holkista läpi ja aseta sokka takaisin paikoilleen. (Kuva 3 seuraavalla sivulla)

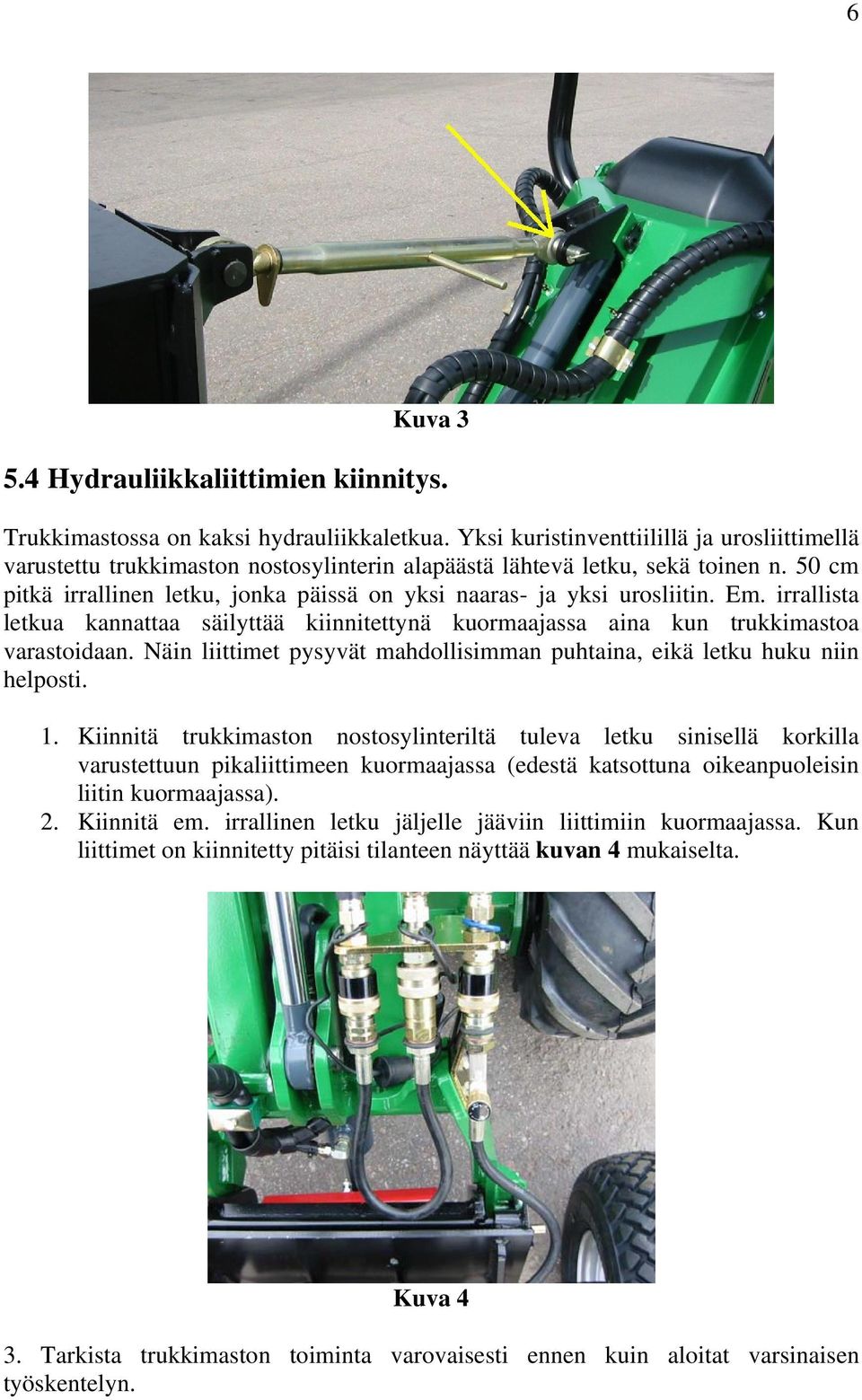

6 6 Kuva Hydrauliikkaliittimien kiinnitys. Trukkimastossa on kaksi hydrauliikkaletkua. Yksi kuristinventtiilillä ja urosliittimellä varustettu trukkimaston nostosylinterin alapäästä lähtevä letku, sekä toinen n. 50 cm pitkä irrallinen letku, jonka päissä on yksi naaras- ja yksi urosliitin. Em. irrallista letkua kannattaa säilyttää kiinnitettynä kuormaajassa aina kun trukkimastoa varastoidaan. Näin liittimet pysyvät mahdollisimman puhtaina, eikä letku huku niin helposti. 1. Kiinnitä trukkimaston nostosylinteriltä tuleva letku sinisellä korkilla varustettuun pikaliittimeen kuormaajassa (edestä katsottuna oikeanpuoleisin liitin kuormaajassa). 2. Kiinnitä em. irrallinen letku jäljelle jääviin liittimiin kuormaajassa. Kun liittimet on kiinnitetty pitäisi tilanteen näyttää kuvan 4 mukaiselta. Kuva 4 3. Tarkista trukkimaston toiminta varovaisesti ennen kuin aloitat varsinaisen työskentelyn.

7 7 6. Ohjeita käyttöä varten 6.1 Trukkihaarukoiden leveyden säätö Trukkihaarukoiden leveyttä voidaan säätää nostamalla haarukan päässä oleva krominvärinen vipu ylös vapautusasentoon. (Katso kuva 5) Kuva 5 Kun vipu on yläasennossaan, voidaan haarukkaa liu uttaa leveyssuunnassa vapaasti. Kun säätö on tehty, käännetään lukitusvipu takaisin lukitusasetoon. Tarkista vielä, että haarukka on varmasti lukkiutunut liikuttamalla sitä leveyssuunnassa. Pidä haarukoita aina mahdollisimman leveällä, jotta saat parhaan mahdollisen sivuttaistuen, varsinkin nostaessasi leveitä ja/tai raskaita esineitä. 6.2 Trukkihaarukoiden kallistaminen Trukkihaarukoita voidaan kallistaa käyttämällä kuormaajan teleskooppipuomia. Kun teleskooppipuomia työnnetään ulospäin haarukoiden etukärjet nousevat ylöspäin. Jos taas puomia vedetään sisään päin haarukoiden etukärjet kallistuvat alaspäin. (Katso kuva 6) Kuva 6 Myös vakaajatangon asetuksella on merkitystä haarukoiden kallistukseen. Vakaajatankoa voi kiertää auki- ja kiinnipäin, jolloin saavutetaan suurempia kallistuskulmia, joko ylös- tai alaspäin.

8 8 6.3 Nosto- ja laskunopeuden säätö Trukkihaarukoiden nosto ja lasku tapahtuu kuormaajan ulkopuoleisen hydrauliikan vipua kääntämällä. Nosto- ja laskunopeutta voidaan säätää kuristusventtiilillä, joka sijaitsee trukkimaston nostosylinteriltä tulevan letkun päässä juuri ennen pikaliitintä. Laskunopeutta pitää vähentää, jos haarukoita laskettaessa ns. letkurikkoventtiili kytkeytyy päälle, tai laskunopeus on muuten liian nopea. Kuristusventtiiliä säädetään kääntämällä venttiilin päässä olevaa rullaa käsin, joko myötä- tai vastapäivään. (Katso kuva 7) Lasku- ja nostonopeus hidastuu, kun venttiiliä käännetään myötäpäivään. 6.4 Painavien taakkojen kuljetus Kuva 7 Painavia taakkoja kuljetettaessa täytyy kuormaajan pyörille saada enemmän painoa. Jos kaikki paino lepää trukkimasto akselin varassa, eivät vetävät pyörät saa tarpeeksi painoa ja kuormaajan pyörät pyörivät tyhjää hyvin helposti. Painoa saadaan kuormaajalle helpoiten niin, että nostetaan kuormaajan puomia ylöspäin, kun trukkimasto on kuormitettuna. Tällöin kuormaajan etuakselille kerääntyy painoa, eikä pyörät pyöri tyhjää enää niin helposti. Älä kuitenkaan nosta puomia liikaa! Jos puomia nostetaan liikaa nousee kuormaajan takapää ilmaan, ja yhdistelmän ohjaaminen estyy. Jos kuormaajasi on varustettu puomin kellunnalla, älä kytke sitä päälle, kun käytät trukkimastoa. 7. Ajaminen ja nostaminen trukkimaston kanssa Trukkimaston kanssa ajettaessa on syytä kiinnitää huomiota seuraaviin seikkoihin: Kun maston pyörät on laskettu maahan kuormaimen kääntöympyrä kasvaa huomattavasti, koska kääntö tapahtuu tällöin taka-akselin ja trukkimaston akselin välillä. Trukkimaston kanssa ajamista on syytä harjoitella tilavalla paikalla, jolloin kääntösäteen hahmottaa paremmin. Älä koskaan aja tarpeettoman pitkään taakka nostettuna. Nosta taakka ylös vasta viime hetkellä tai vastaavasti laske taakka mahdollisimman pian alas, jos purat kuorman korkealta. Älä koskaan nosta taakkaa haarukoiden kärjillä. Pidä taakka aina mahdollisimman lähellä kuormaajaa.

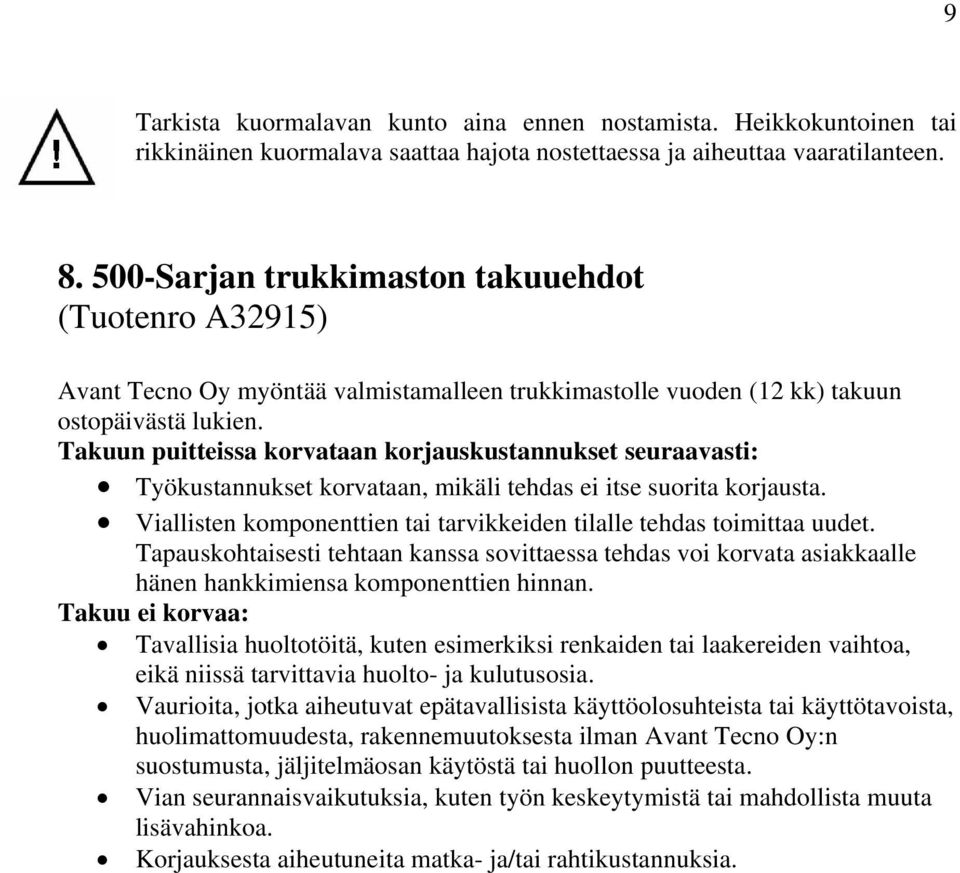

9 9 Tarkista kuormalavan kunto aina ennen nostamista. Heikkokuntoinen tai rikkinäinen kuormalava saattaa hajota nostettaessa ja aiheuttaa vaaratilanteen Sarjan trukkimaston takuuehdot (Tuotenro A32915) Avant Tecno Oy myöntää valmistamalleen trukkimastolle vuoden (12 kk) takuun ostopäivästä lukien. Takuun puitteissa korvataan korjauskustannukset seuraavasti: Työkustannukset korvataan, mikäli tehdas ei itse suorita korjausta. Viallisten komponenttien tai tarvikkeiden tilalle tehdas toimittaa uudet. Tapauskohtaisesti tehtaan kanssa sovittaessa tehdas voi korvata asiakkaalle hänen hankkimiensa komponenttien hinnan. Takuu ei korvaa: Tavallisia huoltotöitä, kuten esimerkiksi renkaiden tai laakereiden vaihtoa, eikä niissä tarvittavia huolto- ja kulutusosia. Vaurioita, jotka aiheutuvat epätavallisista käyttöolosuhteista tai käyttötavoista, huolimattomuudesta, rakennemuutoksesta ilman Avant Tecno Oy:n suostumusta, jäljitelmäosan käytöstä tai huollon puutteesta. Vian seurannaisvaikutuksia, kuten työn keskeytymistä tai mahdollista muuta lisävahinkoa. Korjauksesta aiheutuneita matka- ja/tai rahtikustannuksia.

10 10 9. Varaosalista trukkimastolle (A32915) RUNKO-OSAT 1 A RUNKO, HITSATTUNA 2 A LIUKUKOURU, HITSATTUNA KUUSIOKOLOUPPOKANTARUUVI M8* KUUSIOMUTTERI M8 DIN 985 NYLOC 5 A ETUKULUTUSPALA KUUSIOKOLOUPPOKANTARUUVI M8*25 DIN A YLÄKULUTUSPALA 8 A ALAKULUTUSPALA 9 A KETJUSUOJA KUUSIORUUVI M8*25 DIN A KIRISTYSRUUVI LAAKERI RS 13 A PYÖRÄN NAPA KUUSIOMUTTERI M27*2 DIN 985 NYLOC ALUSLEVY M30 DIN 125 ZN PYÖRÄN MUTTERI M12*1.5 DIN A A VÄLILEVY NAVAN JA VANTEEN VÄLIIN RASVANIPPA R1/8 SUORA RENGAS+VANNE LP18* T539 TÄYTETTY TYÖNTÖVARSI CAT2 F L= A TYÖNTÖVARREN KORVA 22 A TAPPI RENGASSOKKA 4.5 MM ZN KUUSIOMUTTERI M16 IN 934 Z

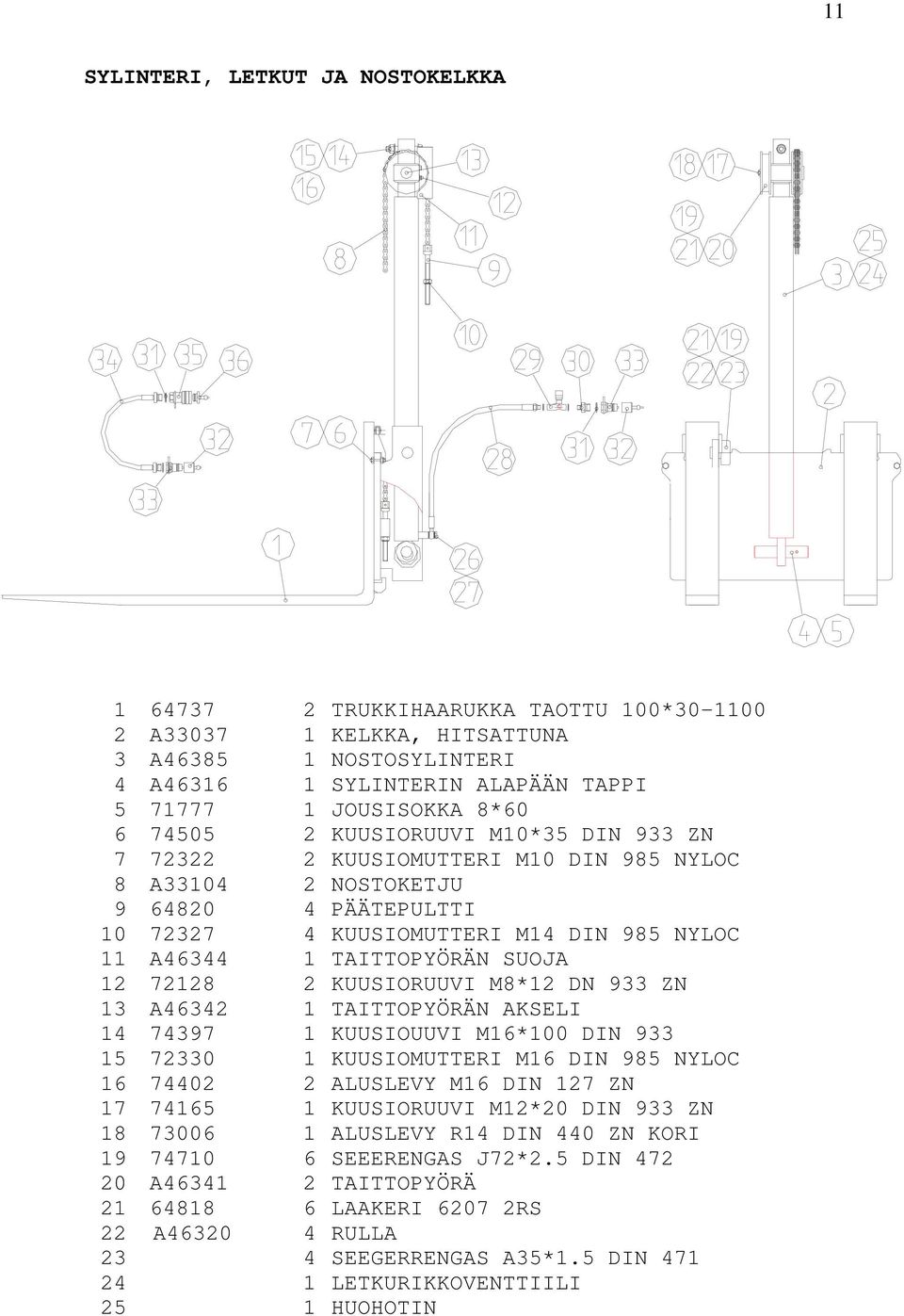

11 11 SYLINTERI, LETKUT JA NOSTOKELKKA TRUKKIHAARUKKA TAOTTU 100* A KELKKA, HITSATTUNA 3 A NOSTOSYLINTERI 4 A SYLINTERIN ALAPÄÄN TAPPI JOUSISOKKA 8* KUUSIORUUVI M10*35 DIN 933 ZN KUUSIOMUTTERI M10 DIN 985 NYLOC 8 A NOSTOKETJU PÄÄTEPULTTI KUUSIOMUTTERI M14 DIN 985 NYLOC 11 A TAITTOPYÖRÄN SUOJA KUUSIORUUVI M8*12 DN 933 ZN 13 A TAITTOPYÖRÄN AKSELI KUUSIOUUVI M16*100 DIN KUUSIOMUTTERI M16 DIN 985 NYLOC ALUSLEVY M16 DIN 127 ZN KUUSIORUUVI M12*20 DIN 933 ZN ALUSLEVY R14 DIN 440 ZN KORI SEEERENGAS J72*2.5 DIN A TAITTOPYÖRÄ LAAKERI RS 22 A RULLA 23 4 SEEGERRENGAS A35*1.5 DIN LETKURIKKOVENTTIILI 25 1 HUOHOTIN

12 BANJOLIITIN R1/ USIT-TIIVISTE R1/4 28 A HYDR. LETKU L= VASTUSVASTAVENTTIILI R1/4 -R1/ SUPISTUSNIPPA R1/4 -R1/ USIT-TIIVISTE R1/ SUOJUS PIKALIITINNIPPAAN PIKALIITINNIPPA 1/2 UROS 34 A YHDYSLETKU L= PIKALIITINRUNKO 1/2 NAARAS SUOJUS PIKALIITINRUNKOON 12
