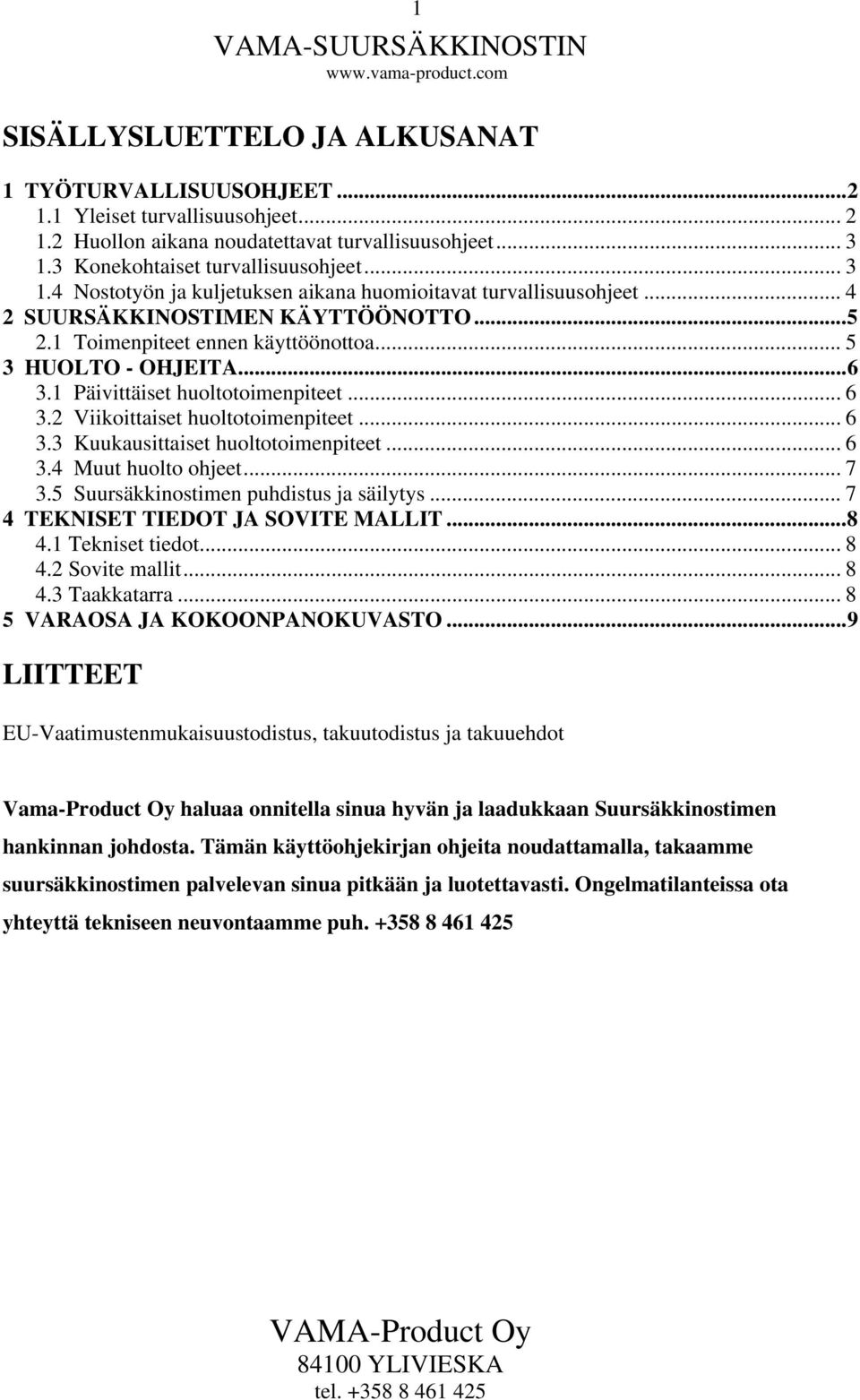

3 1 SISÄLLYSLUETTELO JA ALKUSANAT 1 TYÖTURVALLISUUSOHJEET Yleiset turvallisuusohjeet Huollon aikana noudatettavat turvallisuusohjeet Konekohtaiset turvallisuusohjeet Nostotyön ja kuljetuksen aikana huomioitavat turvallisuusohjeet SUURSÄKKINOSTIMEN KÄYTTÖÖNOTTO Toimenpiteet ennen käyttöönottoa HUOLTO - OHJEITA Päivittäiset huoltotoimenpiteet Viikoittaiset huoltotoimenpiteet Kuukausittaiset huoltotoimenpiteet Muut huolto ohjeet Suursäkkinostimen puhdistus ja säilytys TEKNISET TIEDOT JA SOVITE MALLIT Tekniset tiedot Sovite mallit Taakkatarra VARAOSA JA KOKOONPANOKUVASTO...9 LIITTEET EU-Vaatimustenmukaisuustodistus, takuutodistus ja takuuehdot Vama-Product Oy haluaa onnitella sinua hyvän ja laadukkaan Suursäkkinostimen hankinnan johdosta. Tämän käyttöohjekirjan ohjeita noudattamalla, takaamme suursäkkinostimen palvelevan sinua pitkään ja luotettavasti. Ongelmatilanteissa ota yhteyttä tekniseen neuvontaamme puh

4 2 1 TYÖTURVALLISUUSOHJEET Ennen nostolaitteen käyttöönottoa on jokaisen laitteen käyttäjän tai huoltoa suorittavan tutustuttava käyttö-, huolto- ja työturvallisuusohjeisiin. Lisäksi suursäkkinostimen käyttäjän on ehdottomasti tutustuttava suursäkkinostimessa käytetyn traktorin/etukuormaajan käyttöohjeisiin. Huomioi ja noudata hyvää työturvallisuuskäytäntöä sekä tässä ohjekirjassa annettuja ohjeita. Lue ohjeet ja koneen varoitustarrat huolellisesti, sillä vastuu on aina koneen käyttäjällä. Turvallisuus- tai käyttöohjeiden laiminlyömisen seuraukset voivat vakavimmillaan johtaa vakavaan loukkaantumiseen tai jopa kuolemaan. Käytä työlaitteita aina harkitusti ja vain kyseiselle koneelle tarkoitettuun työhön. 1.1 Yleiset turvallisuusohjeet Laitteen käyttäjällä, on ensisijainen vastuu Laitteen turvallisesta käytöstä, huollosta ja kunnossapidosta. Suursäkkinostin on kytkettävä sopivaan traktoriin ja etukuormaimeen, eikä siihen saa kytkeä muita laitteita. Suursäkkinostimen kytkennän tulee olla ohjeiden mukainen. Älä käytä löysiä vaatteita, koruja tai muita esineitä jotka voivat tarttua koneeseen/laitteeseen kiinni. Laitetta ei saa käyttää henkilöiden kuljettamiseen. Laite on tarkoitettu vain suursäkkien nostamiseen ja kuljettamiseen. Käytä kuulosuojaimia. Voimakkaalle melulle altistuminen voi ajan myötä aiheuttaa kuulon heikentymistä tai jopa kuuroutumisen. Yleisillä teillä ajettaessa tulee noudattaa vallitsevia liikennesääntöjä, huomioi koneen leveys, paino ja muut seikat jotka vaikuttavat esim. ajettavuuteen. Huolehdi heijastimien, valojen, varoitustarrojen ja kilpien kunnosta, vaihda ne tarvittaessa. Älä milloinkaan käytä konetta suljetussa tilassa, häkämyrkytysvaaran takia. Laitetta kytkettäessä koneeseen ja säädettäessä, tulee noudattaa erityistä varovaisuutta litistymis-, ja puristumisvaaran vuoksi. Sovita työskentelynopeus turvalliseksi, tilanne ja olosuhteet huomioon ottaen. Kun pysäköit koneen pidemmäksi ajaksi, laske työkone alas ja kytke seisontajarru päälle.

5 3 1.2 Huollon aikana noudatettavat turvallisuusohjeet Käyttöturvallisuusohjeita on noudatettava myös laitetta huollettaessa. Lisäksi moottorin tulee olla sammutettuna, seisontajarrun kytkettynä ja suursäkkinostin alas laskettuna. Älä mene varmistamattoman koneen alle. Laitteen puhdistusta, säätöä tai tarkastusta ei saa aloittaa, ennen koneen pysähtymistä. Käytä vain alkuperäisvaraosia. Laitteen alkuperäisrakennetta ei saa muuttaa. 1.3 Konekohtaiset turvallisuusohjeet Koneella työskentelyalueella olevien ihmisten suhteen tulee noudattaa erityistä varovaisuutta. Varmista, että traktori tai etukuormaaja on työn mukaisesti varustettu. Älä ylitä nostimen sallittua kuormitusta. Älä nosta esineitä, jotka eivät pysy suursäkkinostimessa kiinni. Taakka on pidettävä kuljetuksen aikana lähellä maan pintaa. nostavanlaitteen alla, edessä tai takana seisominen on kielletty.

6 4 1.4 Nostotyön ja kuljetuksen aikana huomioitavat turvallisuusohjeet HUOM! Noudata turvallista ajotapaa. Kuljetuksen aikana tulee aina noudattaa yleisiä liikennesääntöjä. Huomioi muu liikenne ja noudata erityistä varovaisuutta jalankulkijoita sekä pyöräilijöitä kohdattaessa. Ajoalusta on usein epätasainen. Epätasapainossa oleva työkone voi kaatua tai aiheuttaa kuorman tippumisen, josta voi seurata tapaturma. Sovita ajonopeutesi olosuhteiden mukaan. HUOM! Varmista, että traktoria/etukuormaajaa ja suursäkkinostinta varten on riittävästi tilaa työskentelyä varten joka suunnassa. Älä nosta taakkaa työkoneen edessä olevan henkilön yläpuolelle. HUOM! Älä aja kohti kiinteän esineen edessä seisovaa henkilöä. MUISTA, että nostotyön ja kuljetuksen aikana on varoitusvilkun oltava aina käytössä. Suursäkkinostimen päällä ei saa kuljettaa matkustajia.

7 5 2 SUURSÄKKINOSTIMEN KÄYTTÖÖNOTTO Aina uutta konetta/laitetta käyttöönotettaessa on syytä toimia harkiten ja noudattaa ohjekirjassa annettuja ohjeita. Väärä tai huolimaton asennus, käyttö ja laitteen säätö voivat aiheuttaa konevaurioita ja työseisokkeja. Tehdastakuu ei ole voimassa, jos tämän ohjekirjan ohjeita ei noudateta. 2.1 Toimenpiteet ennen käyttöönottoa Tarkista nostimen kunto ja mahdolliset kuljetusvauriot. Varmista asennusten oikeellisuus. Aja varovasti traktorin etukuormain kohtisuoraan, sopivalle korkeudelle ja kauhan kääntö oikeassa kulmassa kiinni sovitepukkiin, niin että etukuormaimen soviteosa asettuu työntöpukissa sijaitsevien nostohahlojen alapuolelle. Nosta etukuormaajaa ylöspäin samalla kun käännät kauhakulmaa kiinnipäin. Tarkista että kuormaimen soviteosa on kummaltakin puolelta sovitepukin hahlossa. Suursäkkinostimen tulee nousta vaaka suorassa niin pitkittäis kuin sivusuunnassakin. Käännä pikalukot kiinni. Varmista, että nostimen kaikki pultit ja mutterit ovat kiinni! Nosta suursäkkinostin irti maasta, varmista ettei koneen läheisyydessä ole ketään ja käytä ääriasennoissaan muutaman kerran, kuitenkin niin ettei etukuormaimen ääriasennot aiheuta traktorin rikkoutumista. Varmista turvalliset liikeradat. Ennen kuin alat työskentelyn varmista vielä että etukuormaimen pikalukot ovat kiinni.

8 6 3 HUOLTO - OHJEITA Ennen huoltoa, säätöä, puhdistusta, tai varusteiden kytkemistä, laske työkone maahan, kytke seisontajarru ja sammuta moottori. Ensimmäisten 40 käyttötunnin jälkeen tarkista pulttien ja muttereiden kireys. Käyttökauden aikana noudatetaan seuraavanlaista huolto-ohjelmaa. 3.1 Päivittäiset huoltotoimenpiteet Työkoneen yleiskunnon tarkastus Sokkien ja kiinnitysten tarkastus 3.2 Viikoittaiset huoltotoimenpiteet Työkoneen yleiskunnon tarkastus Sokkien ja kiinnitysten tarkastus 3.3 Kuukausittaiset huoltotoimenpiteet Pulttien ja muttereiden kireyden tarkastus. Yleinen rakenteiden kunnon tarkastus, jossa huomiota tulee kiinnittää etenkin työntöja nostokorvien sekä suursäkkinostimen kiinnitys pisteiden kuntoon (tarvittaessa korjattava asianmukaisesti) Varoitustarrojen, valojen ja heijastimien kunnon tarkastus sekä mahdollinen puhdistus (tarvittaessa vaihto)

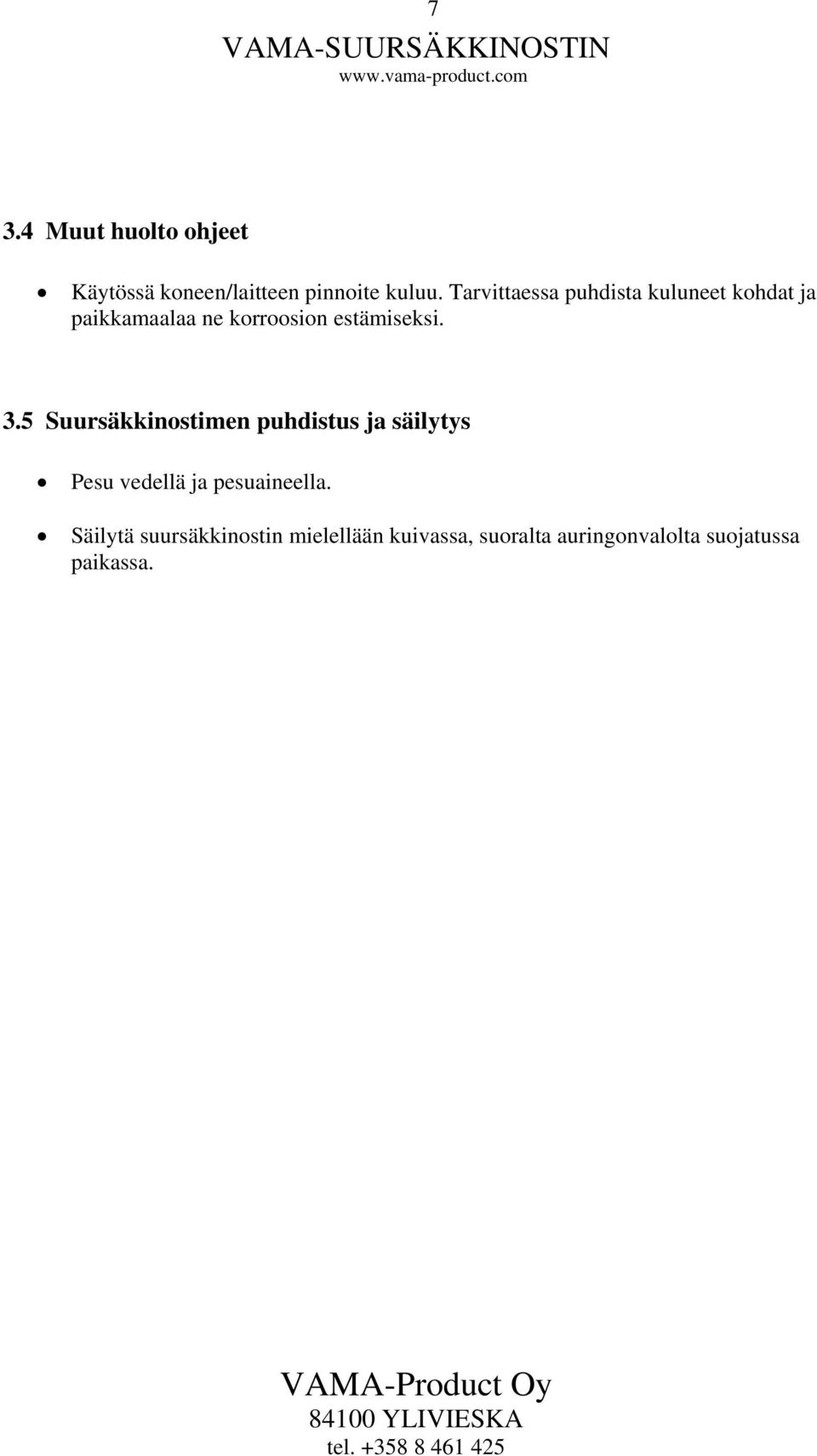

9 7 3.4 Muut huolto ohjeet Käytössä koneen/laitteen pinnoite kuluu. Tarvittaessa puhdista kuluneet kohdat ja paikkamaalaa ne korroosion estämiseksi. 3.5 Suursäkkinostimen puhdistus ja säilytys Pesu vedellä ja pesuaineella. Säilytä suursäkkinostin mielellään kuivassa, suoralta auringonvalolta suojatussa paikassa.

10 8 4 TEKNISET TIEDOT JA SOVITE MALLIT 4.1 Tekniset tiedot Leveys Korkeus Max. kantavuus 1200 mm 1750 mm 1200 kg Suursäkkinostimen tilalle runko- osaan saatavissa myös trukkipiikki. 4.2 Sovite mallit Suursäkkinostimeen on saatavina kaikki yleisimmät sovitemallit Vanha Ålö Länkkäri Isme Pehtoori Euro Claas Trima Volvo 4.3 Taakkatarra

11 9 5 VARAOSA JA KOKOONPANOKUVASTO

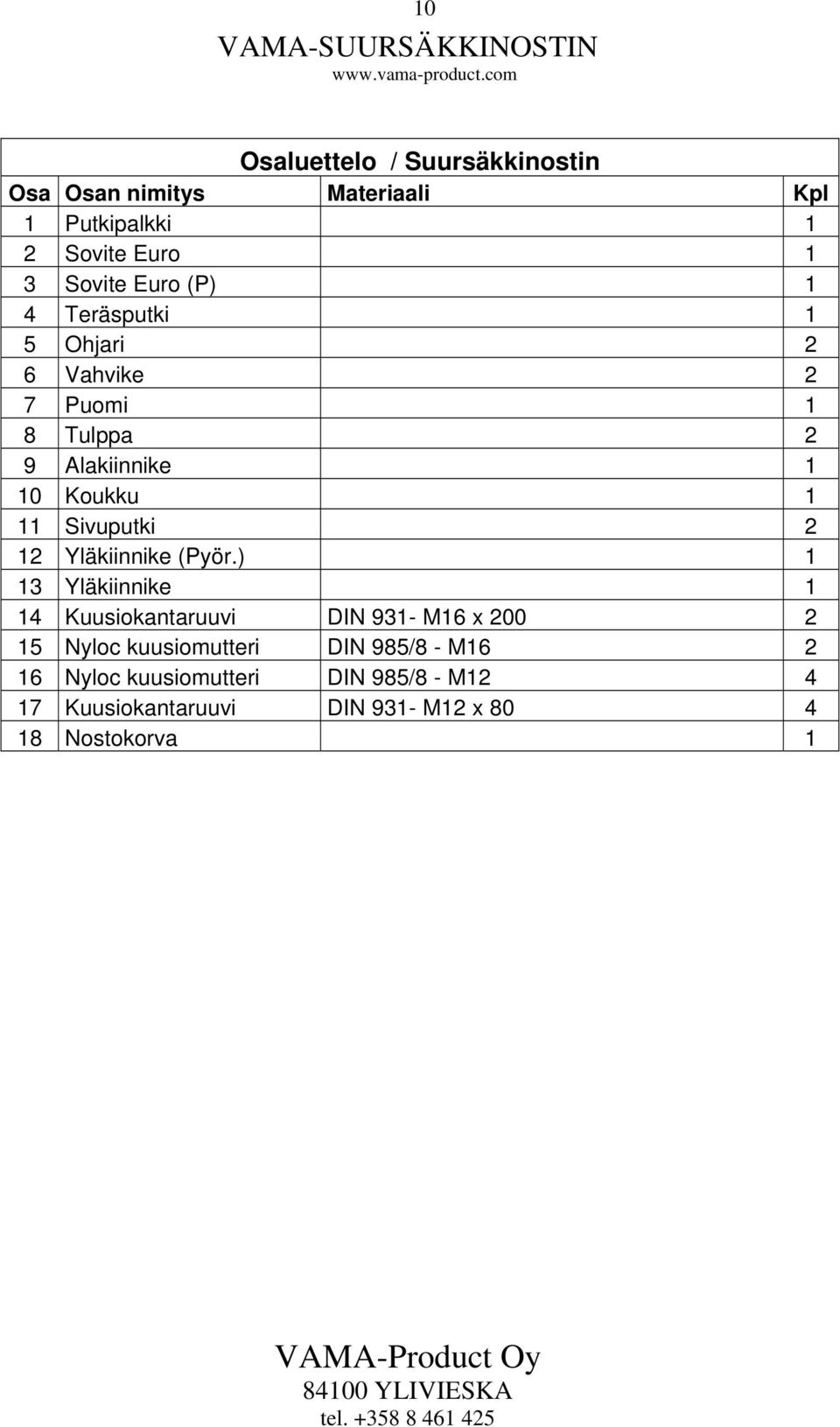

12 10 Osaluettelo / Suursäkkinostin Osa Osan nimitys Materiaali Kpl 1 Putkipalkki 1 2 Sovite Euro 1 3 Sovite Euro (P) 1 4 Teräsputki 1 5 Ohjari 2 6 Vahvike 2 7 Puomi 1 8 Tulppa 2 9 Alakiinnike 1 10 Koukku 1 11 Sivuputki 2 12 Yläkiinnike (Pyör.) 1 13 Yläkiinnike 1 14 Kuusiokantaruuvi DIN 931- M16 x Nyloc kuusiomutteri DIN 985/8 - M Nyloc kuusiomutteri DIN 985/8 - M Kuusiokantaruuvi DIN 931- M12 x Nostokorva 1
