1 Kippaavat peräkärryt Tuotenumero A2949 ja A21200

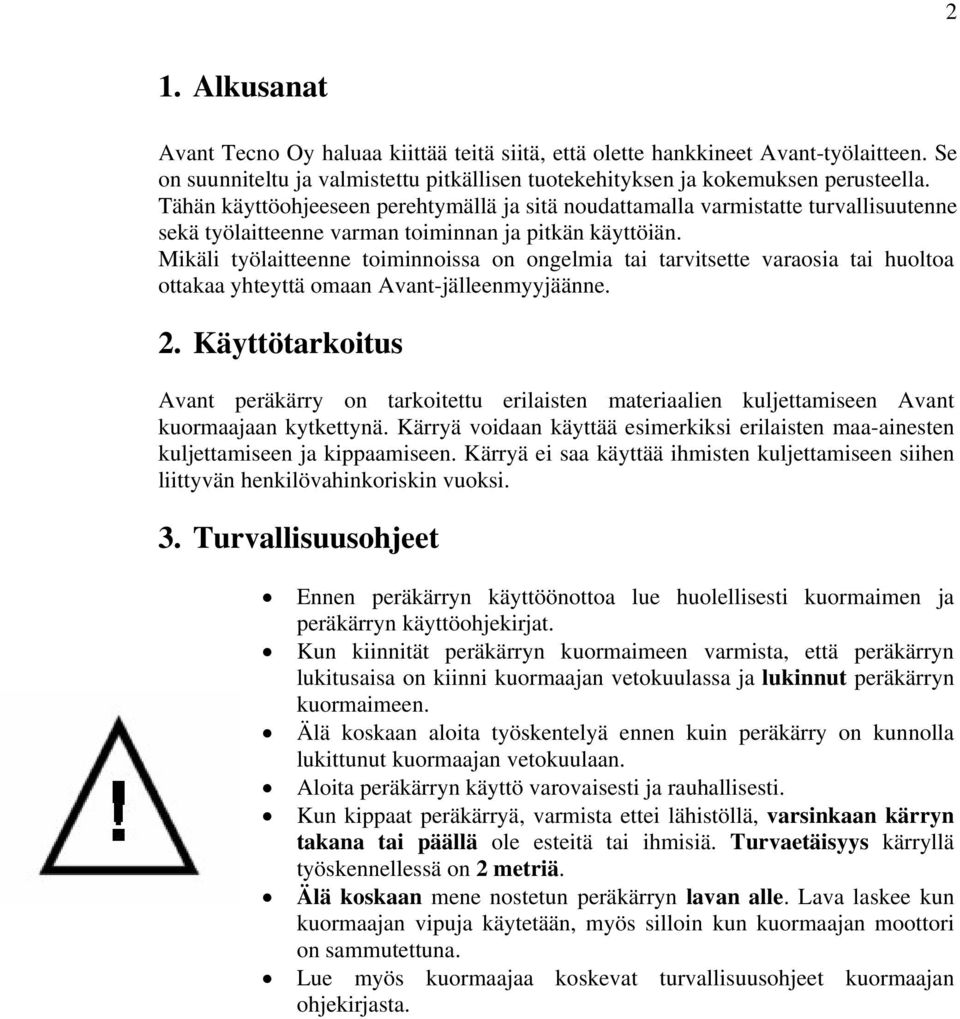

2 2 1. Alkusanat Avant Tecno Oy haluaa kiittää teitä siitä, että olette hankkineet Avant-työlaitteen. Se on suunniteltu ja valmistettu pitkällisen tuotekehityksen ja kokemuksen perusteella. Tähän käyttöohjeeseen perehtymällä ja sitä noudattamalla varmistatte turvallisuutenne sekä työlaitteenne varman toiminnan ja pitkän käyttöiän. Mikäli työlaitteenne toiminnoissa on ongelmia tai tarvitsette varaosia tai huoltoa ottakaa yhteyttä omaan Avant-jälleenmyyjäänne. 2. Käyttötarkoitus Avant peräkärry on tarkoitettu erilaisten materiaalien kuljettamiseen Avant kuormaajaan kytkettynä. Kärryä voidaan käyttää esimerkiksi erilaisten maa-ainesten kuljettamiseen ja kippaamiseen. Kärryä ei saa käyttää ihmisten kuljettamiseen siihen liittyvän henkilövahinkoriskin vuoksi. 3. Turvallisuusohjeet Ennen peräkärryn käyttöönottoa lue huolellisesti kuormaimen ja peräkärryn käyttöohjekirjat. Kun kiinnität peräkärryn kuormaimeen varmista, että peräkärryn lukitusaisa on kiinni kuormaajan vetokuulassa ja lukinnut peräkärryn kuormaimeen. Älä koskaan aloita työskentelyä ennen kuin peräkärry on kunnolla lukittunut kuormaajan vetokuulaan. Aloita peräkärryn käyttö varovaisesti ja rauhallisesti. Kun kippaat peräkärryä, varmista ettei lähistöllä, varsinkaan kärryn takana tai päällä ole esteitä tai ihmisiä. Turvaetäisyys kärryllä työskennellessä on 2 metriä. Älä koskaan mene nostetun peräkärryn lavan alle. Lava laskee kun kuormaajan vipuja käytetään, myös silloin kun kuormaajan moottori on sammutettuna. Lue myös kuormaajaa koskevat turvallisuusohjeet kuormaajan ohjekirjasta.

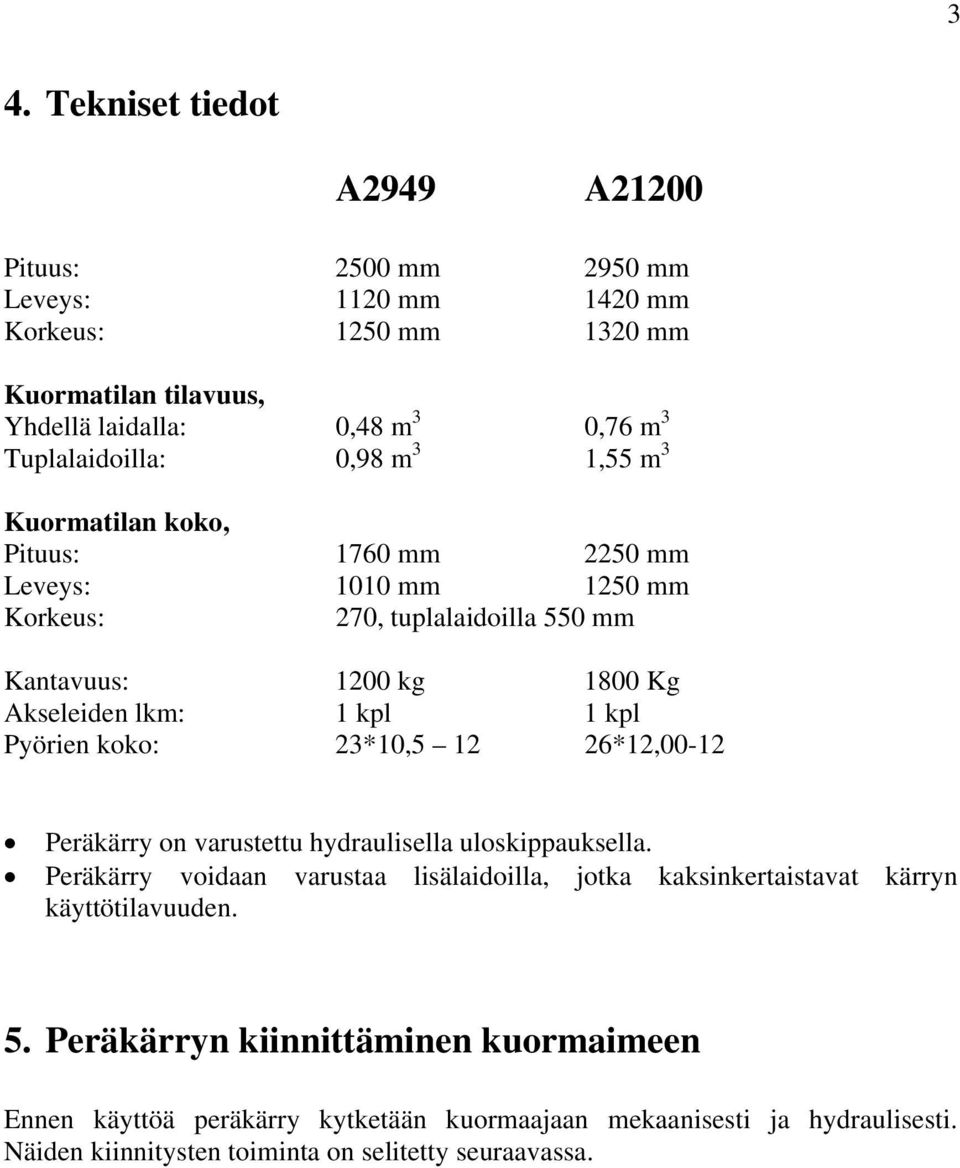

3 3 4. Tekniset tiedot A2949 A21200 Pituus: 2500 mm 2950 mm Leveys: 1120 mm 1420 mm Korkeus: 1250 mm 1320 mm Kuormatilan tilavuus, Yhdellä laidalla: 0,48 m 3 0,76 m 3 Tuplalaidoilla: 0,98 m 3 1,55 m 3 Kuormatilan koko, Pituus: 1760 mm 2250 mm Leveys: 1010 mm 1250 mm Korkeus: 270, tuplalaidoilla 550 mm Kantavuus: 1200 kg 1800 Kg Akseleiden lkm: 1 kpl 1 kpl Pyörien koko: 23*10, *12,00-12 Peräkärry on varustettu hydraulisella uloskippauksella. Peräkärry voidaan varustaa lisälaidoilla, jotka kaksinkertaistavat kärryn käyttötilavuuden. 5. Peräkärryn kiinnittäminen kuormaimeen Ennen käyttöä peräkärry kytketään kuormaajaan mekaanisesti ja hydraulisesti. Näiden kiinnitysten toiminta on selitetty seuraavassa.

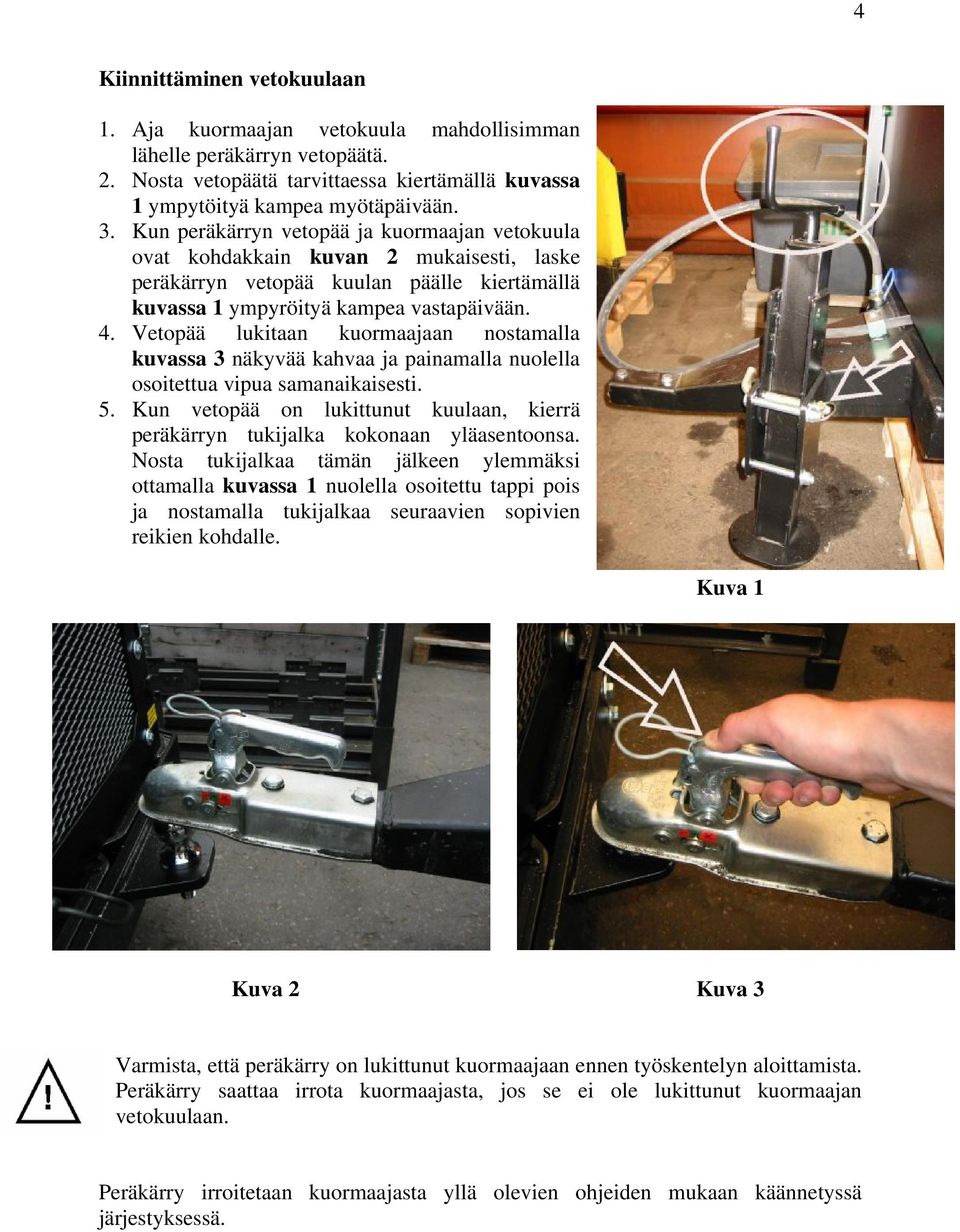

4 4 Kiinnittäminen vetokuulaan 1. Aja kuormaajan vetokuula mahdollisimman lähelle peräkärryn vetopäätä. 2. Nosta vetopäätä tarvittaessa kiertämällä kuvassa 1 ympytöityä kampea myötäpäivään. 3. Kun peräkärryn vetopää ja kuormaajan vetokuula ovat kohdakkain kuvan 2 mukaisesti, laske peräkärryn vetopää kuulan päälle kiertämällä kuvassa 1 ympyröityä kampea vastapäivään. 4. Vetopää lukitaan kuormaajaan nostamalla kuvassa 3 näkyvää kahvaa ja painamalla nuolella osoitettua vipua samanaikaisesti. 5. Kun vetopää on lukittunut kuulaan, kierrä peräkärryn tukijalka kokonaan yläasentoonsa. Nosta tukijalkaa tämän jälkeen ylemmäksi ottamalla kuvassa 1 nuolella osoitettu tappi pois ja nostamalla tukijalkaa seuraavien sopivien reikien kohdalle. Kuva 1 Kuva 2 Kuva 3 Varmista, että peräkärry on lukittunut kuormaajaan ennen työskentelyn aloittamista. Peräkärry saattaa irrota kuormaajasta, jos se ei ole lukittunut kuormaajan vetokuulaan. Peräkärry irroitetaan kuormaajasta yllä olevien ohjeiden mukaan käännetyssä järjestyksessä.

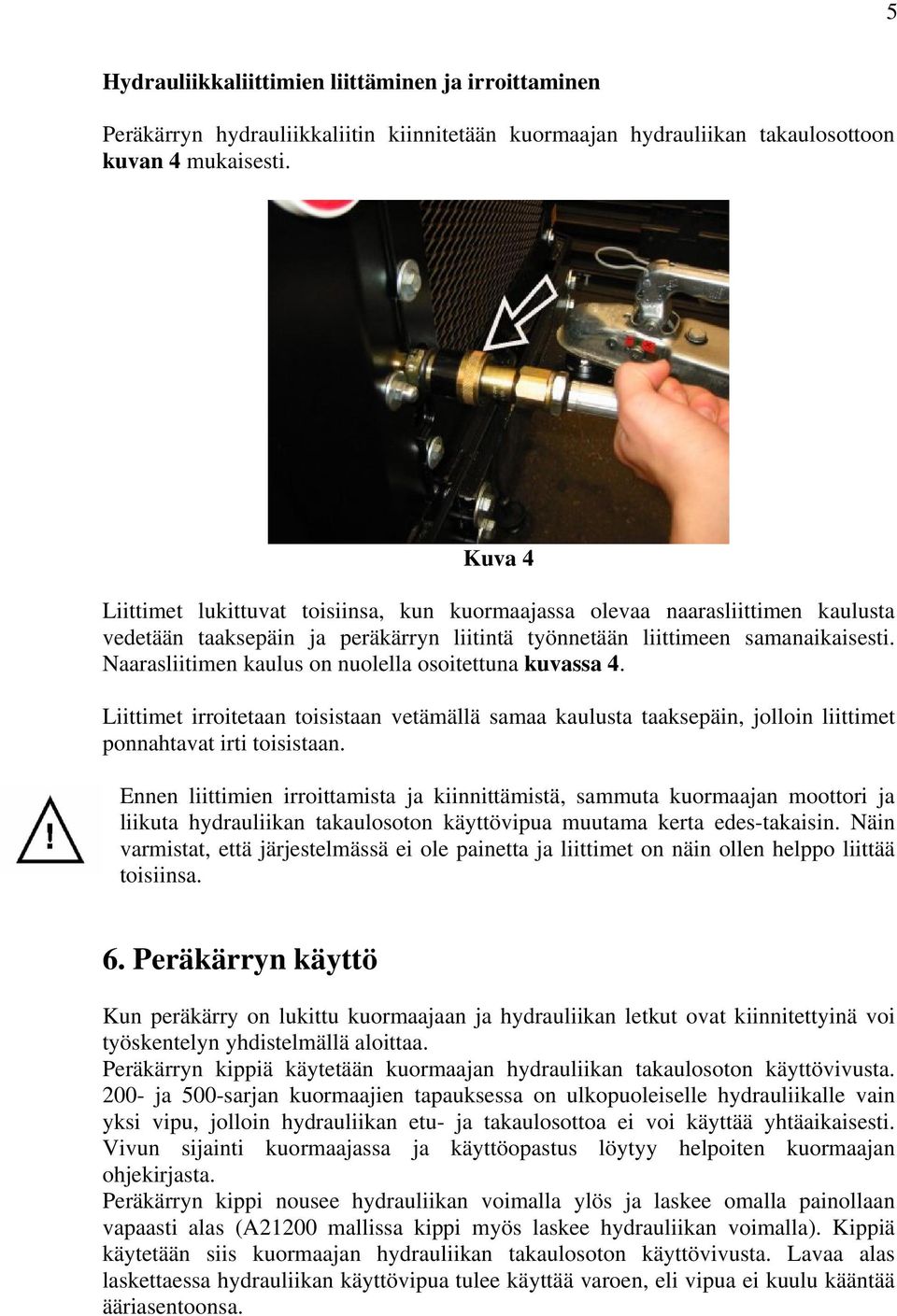

5 5 Hydrauliikkaliittimien liittäminen ja irroittaminen Peräkärryn hydrauliikkaliitin kiinnitetään kuormaajan hydrauliikan takaulosottoon kuvan 4 mukaisesti. Kuva 4 Liittimet lukittuvat toisiinsa, kun kuormaajassa olevaa naarasliittimen kaulusta vedetään taaksepäin ja peräkärryn liitintä työnnetään liittimeen samanaikaisesti. Naarasliitimen kaulus on nuolella osoitettuna kuvassa 4. Liittimet irroitetaan toisistaan vetämällä samaa kaulusta taaksepäin, jolloin liittimet ponnahtavat irti toisistaan. Ennen liittimien irroittamista ja kiinnittämistä, sammuta kuormaajan moottori ja liikuta hydrauliikan takaulosoton käyttövipua muutama kerta edes-takaisin. Näin varmistat, että järjestelmässä ei ole painetta ja liittimet on näin ollen helppo liittää toisiinsa. 6. Peräkärryn käyttö Kun peräkärry on lukittu kuormaajaan ja hydrauliikan letkut ovat kiinnitettyinä voi työskentelyn yhdistelmällä aloittaa. Peräkärryn kippiä käytetään kuormaajan hydrauliikan takaulosoton käyttövivusta ja 500-sarjan kuormaajien tapauksessa on ulkopuoleiselle hydrauliikalle vain yksi vipu, jolloin hydrauliikan etu- ja takaulosottoa ei voi käyttää yhtäaikaisesti. Vivun sijainti kuormaajassa ja käyttöopastus löytyy helpoiten kuormaajan ohjekirjasta. Peräkärryn kippi nousee hydrauliikan voimalla ylös ja laskee omalla painollaan vapaasti alas (A21200 mallissa kippi myös laskee hydrauliikan voimalla). Kippiä käytetään siis kuormaajan hydrauliikan takaulosoton käyttövivusta. Lavaa alas laskettaessa hydrauliikan käyttövipua tulee käyttää varoen, eli vipua ei kuulu kääntää ääriasentoonsa.

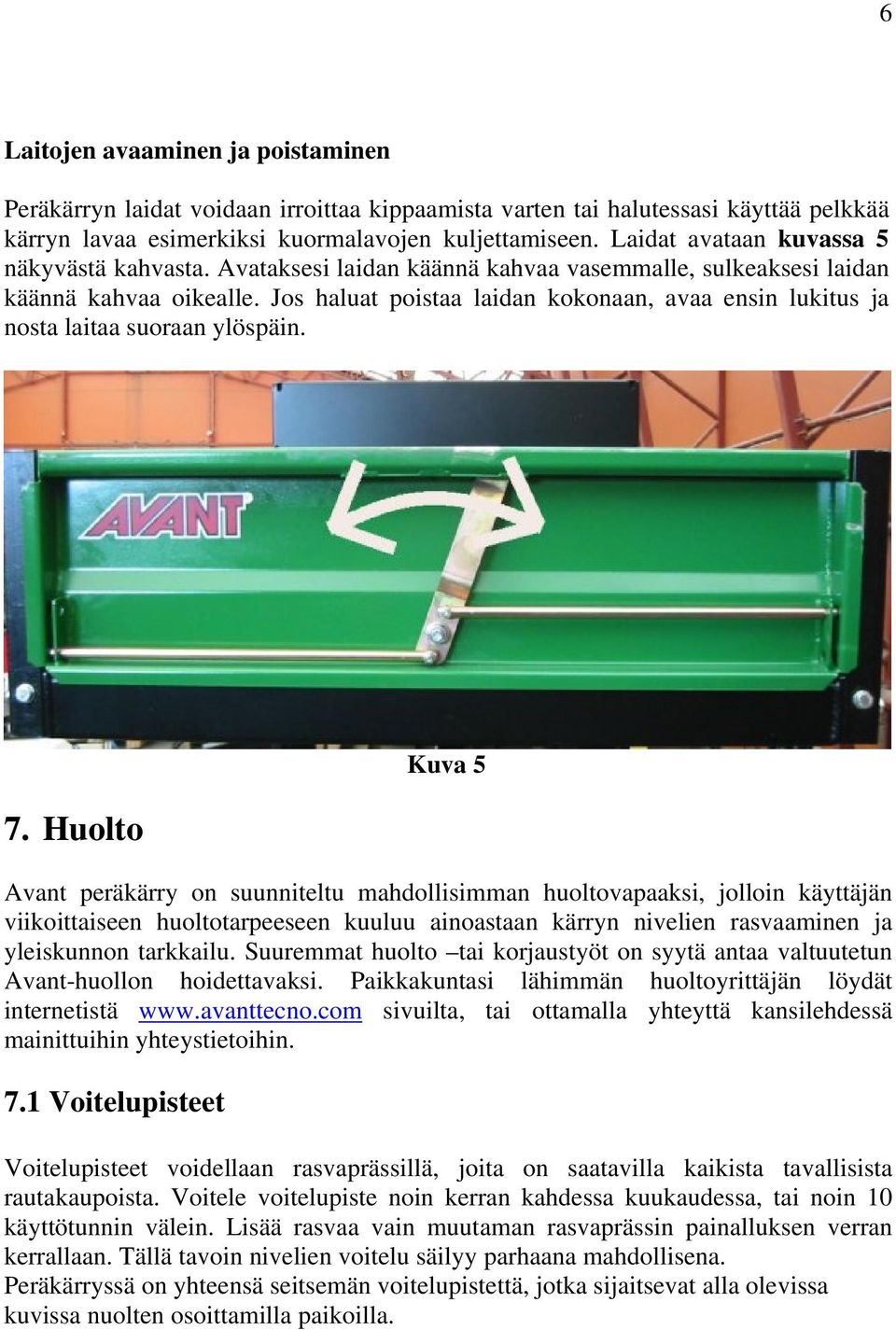

6 6 Laitojen avaaminen ja poistaminen Peräkärryn laidat voidaan irroittaa kippaamista varten tai halutessasi käyttää pelkkää kärryn lavaa esimerkiksi kuormalavojen kuljettamiseen. Laidat avataan kuvassa 5 näkyvästä kahvasta. Avataksesi laidan käännä kahvaa vasemmalle, sulkeaksesi laidan käännä kahvaa oikealle. Jos haluat poistaa laidan kokonaan, avaa ensin lukitus ja nosta laitaa suoraan ylöspäin. 7. Huolto Kuva 5 Avant peräkärry on suunniteltu mahdollisimman huoltovapaaksi, jolloin käyttäjän viikoittaiseen huoltotarpeeseen kuuluu ainoastaan kärryn nivelien rasvaaminen ja yleiskunnon tarkkailu. Suuremmat huolto tai korjaustyöt on syytä antaa valtuutetun Avant-huollon hoidettavaksi. Paikkakuntasi lähimmän huoltoyrittäjän löydät internetistä sivuilta, tai ottamalla yhteyttä kansilehdessä mainittuihin yhteystietoihin. 7.1 Voitelupisteet Voitelupisteet voidellaan rasvaprässillä, joita on saatavilla kaikista tavallisista rautakaupoista. Voitele voitelupiste noin kerran kahdessa kuukaudessa, tai noin 10 käyttötunnin välein. Lisää rasvaa vain muutaman rasvaprässin painalluksen verran kerrallaan. Tällä tavoin nivelien voitelu säilyy parhaana mahdollisena. Peräkärryssä on yhteensä seitsemän voitelupistettä, jotka sijaitsevat alla olevissa kuvissa nuolten osoittamilla paikoilla.

7 7 Vetolaitteen nostotunkki Nostosylinterin alapää Nostosylinterin yläpää Kippinivelet

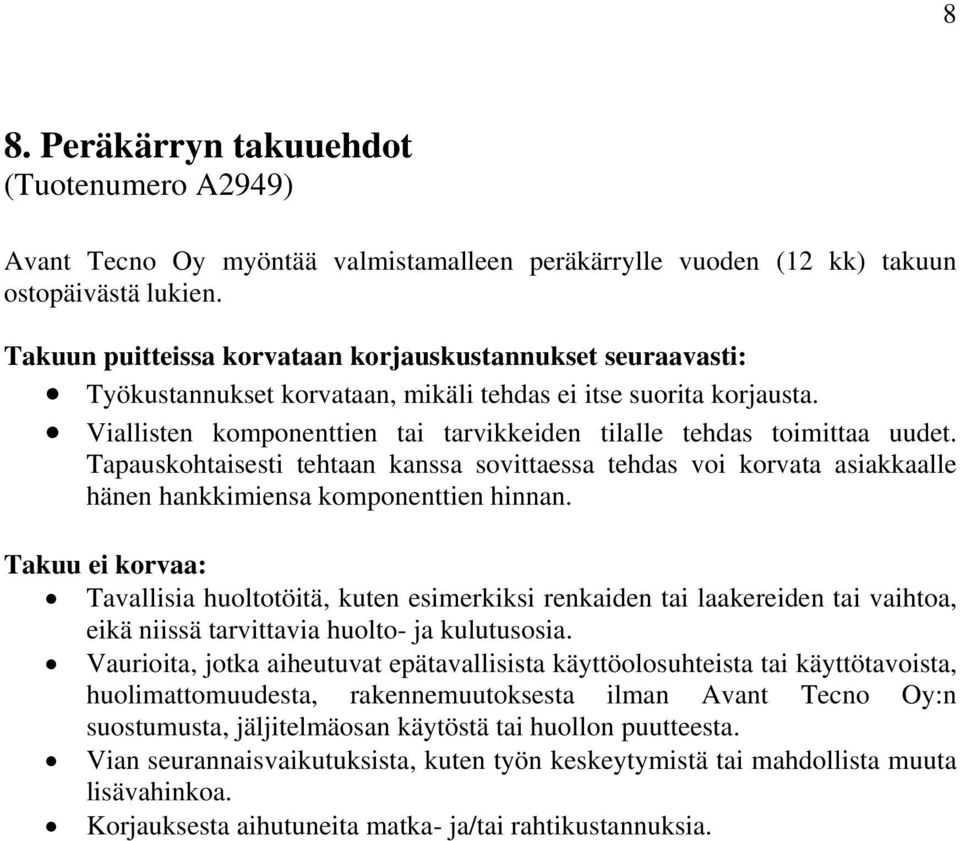

8 8 8. Peräkärryn takuuehdot (Tuotenumero A2949) Avant Tecno Oy myöntää valmistamalleen peräkärrylle vuoden (12 kk) takuun ostopäivästä lukien. Takuun puitteissa korvataan korjauskustannukset seuraavasti: Työkustannukset korvataan, mikäli tehdas ei itse suorita korjausta. Viallisten komponenttien tai tarvikkeiden tilalle tehdas toimittaa uudet. Tapauskohtaisesti tehtaan kanssa sovittaessa tehdas voi korvata asiakkaalle hänen hankkimiensa komponenttien hinnan. Takuu ei korvaa: Tavallisia huoltotöitä, kuten esimerkiksi renkaiden tai laakereiden tai vaihtoa, eikä niissä tarvittavia huolto- ja kulutusosia. Vaurioita, jotka aiheutuvat epätavallisista käyttöolosuhteista tai käyttötavoista, huolimattomuudesta, rakennemuutoksesta ilman Avant Tecno Oy:n suostumusta, jäljitelmäosan käytöstä tai huollon puutteesta. Vian seurannaisvaikutuksista, kuten työn keskeytymistä tai mahdollista muuta lisävahinkoa. Korjauksesta aihutuneita matka- ja/tai rahtikustannuksia.
