1 Varoitus: Lue tämä käyttöohje huolella ja nouda siinä annettuja ohjeita. Pidä käyttöohje tallessa.

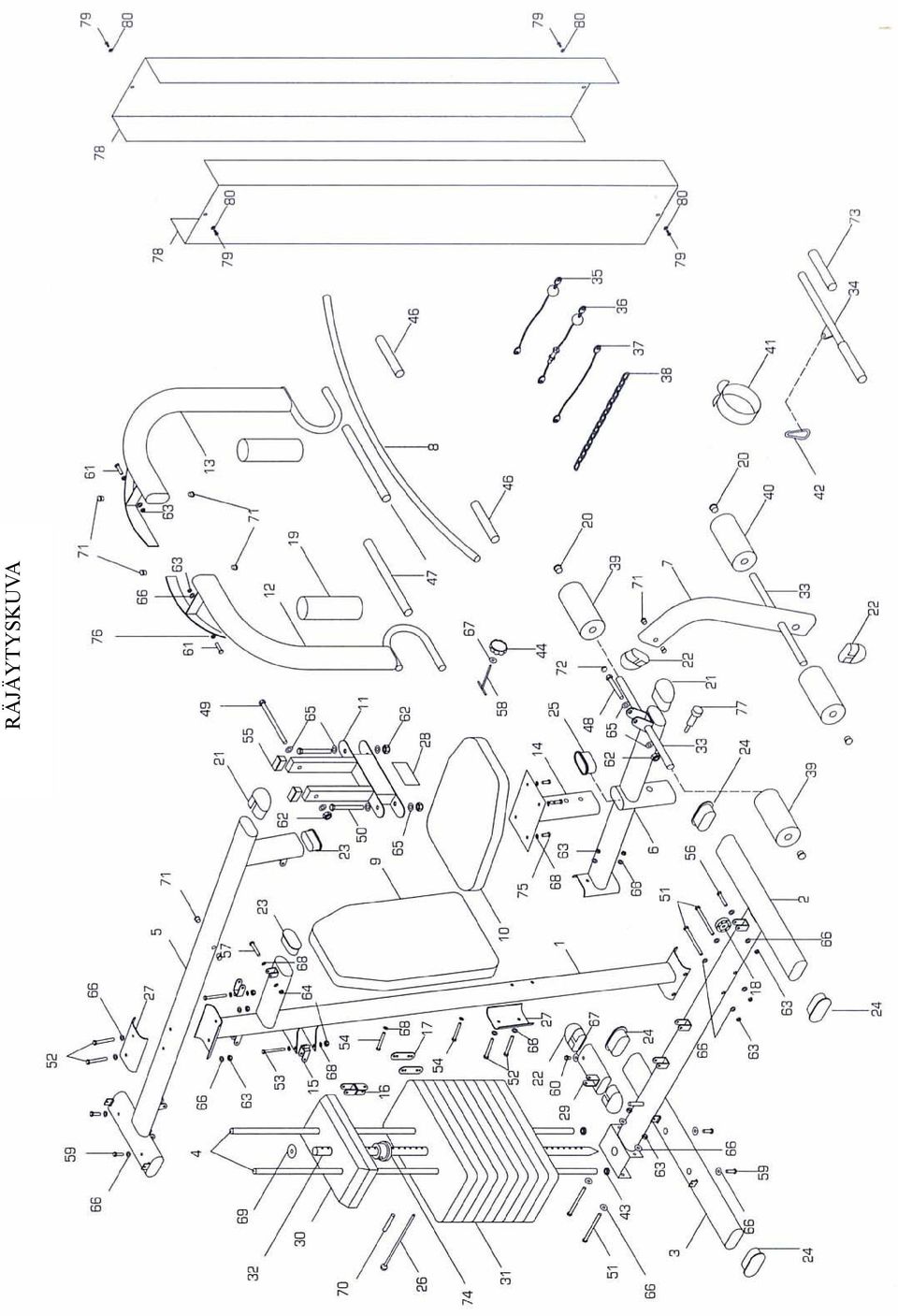

2 RÄJÄYTYSKUVA

3 OSALUETTELO KÄYTÄ TÄTÄ LUETTELOA APUNA ASENNUKSEN AIKANA. Osan numero Kuvaus Määrä/kpl 1 Pystyrunko 1 2 T-alarunko 1 3 Alatukijalka 1 4 Ohjausputki 2 5 Ylärunko 1 6 Istuinrunko 1 7 Jalkaprässin runko 1 8 Ylätalja 1 3

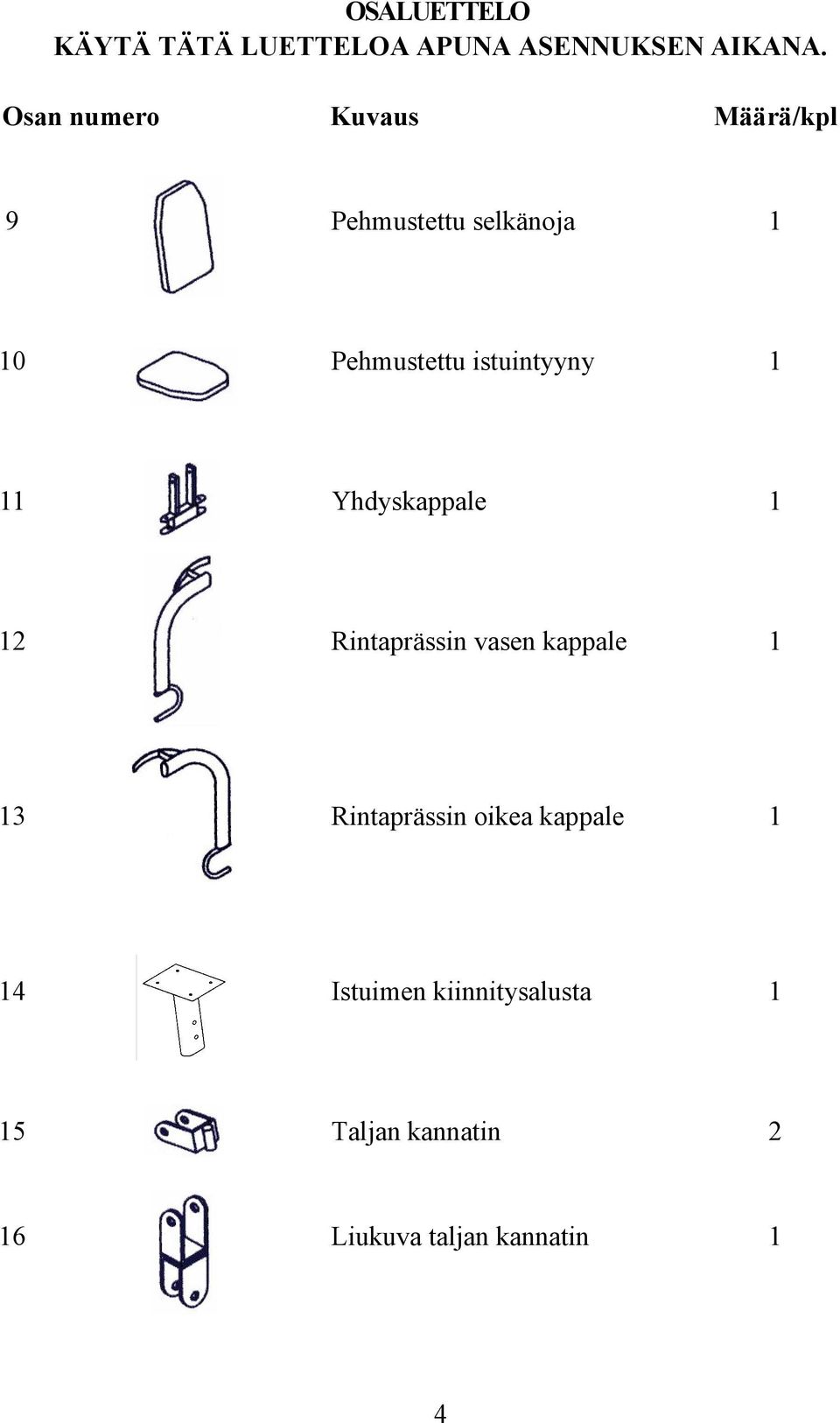

4 OSALUETTELO KÄYTÄ TÄTÄ LUETTELOA APUNA ASENNUKSEN AIKANA. Osan numero Kuvaus Määrä/kpl 9 Pehmustettu selkänoja 1 10 Pehmustettu istuintyyny 1 11 Yhdyskappale 1 12 Rintaprässin vasen kappale 1 13 Rintaprässin oikea kappale 1 14 Istuimen kiinnitysalusta 1 15 Taljan kannatin 2 16 Liukuva taljan kannatin 1 4

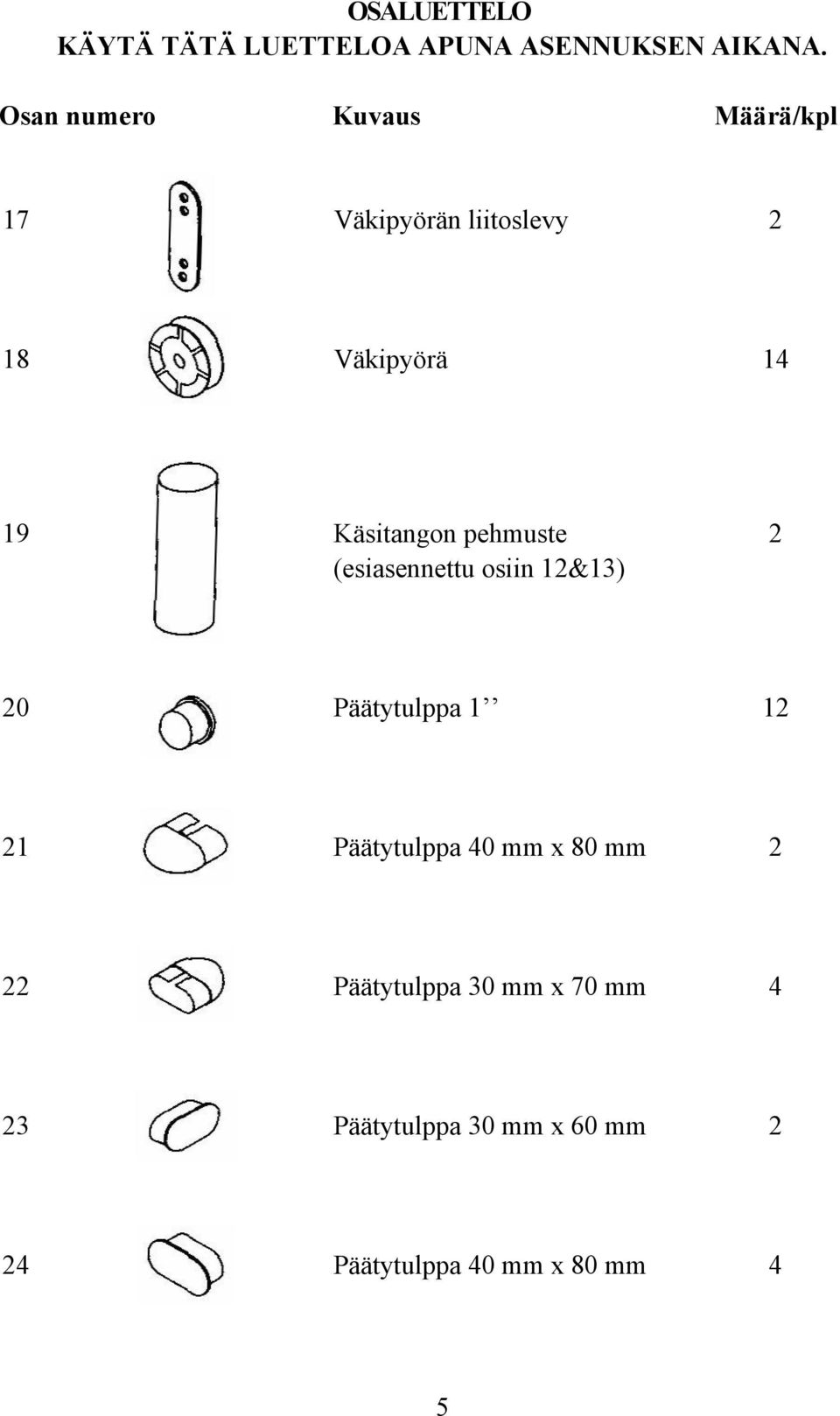

5 OSALUETTELO KÄYTÄ TÄTÄ LUETTELOA APUNA ASENNUKSEN AIKANA. Osan numero Kuvaus Määrä/kpl 17 Väkipyörän liitoslevy 2 18 Väkipyörä Käsitangon pehmuste (esiasennettu osiin 12&13) 2 20 Päätytulppa Päätytulppa 40 mm x 80 mm 2 22 Päätytulppa 30 mm x 70 mm 4 23 Päätytulppa 30 mm x 60 mm 2 24 Päätytulppa 40 mm x 80 mm 4 5

6 OSALUETTELO KÄYTÄ TÄTÄ LUETTELOA APUNA ASENNUKSEN AIKANA. Osan numero Kuvaus Määrä/kpl 25 Muovisuojus 1 26 Painonpidin Kiinnityskappale 1 28 Kumitarra (esiasennettu osaan 11) 1 29 Pyörivä osa 1 30 Yläpaino (6,8 kg) 1 31 Painolevy (à 6,8 kg) 9 32 Reikätanko 1 33 Jalkarullan tappi 2 34 Alatalja 1 6

7 OSALUETTELO KÄYTÄ TÄTÄ LUETTELOA APUNA ASENNUKSEN AIKANA. Osan numero Kuvaus Määrä/kpl 35 Vaijeri 3930 mm 1 36 Vaijeri 3305 mm 1 37 Vaijeri 2160 mm 1 38 Ketju 1 39 Jalkaprässin pehmuste Jalkaprässin pehmuste 7 ½ 2 41 Nilkkaremmi 1 42 Pikakiinnitin 4 43 Kumirengas 2 44 Säätönuppi (esiasennettu osaan 58&67) 1 7

8 OSALUETTELO KÄYTÄ TÄTÄ LUETTELOA APUNA ASENNUKSEN AIKANA. Osan numero Kuvaus Määrä/kpl 46 Ylätaljan pehmuste (asennettu valmiiksi osaan 8) 2 47 Rintaprässin pehmuste (asennettu valmiiksi osiin 12&13) 2 55 Päätytulppa 20mm x 40mm 2 58 Säätönupin tappi 1 70 Kiinnitystappi (asennettu valmiiksi painoihin) 1 71 Messinkiholkki 8 72 Päätytulppa 19mm 2 73 Alataljan pehmuste (asennettu valmiiksi osaan 34) 2 74 Musta välikappale (painolaattojen väliin) 1 77 Valitsintappi 1 78 Suojakuori 2 8

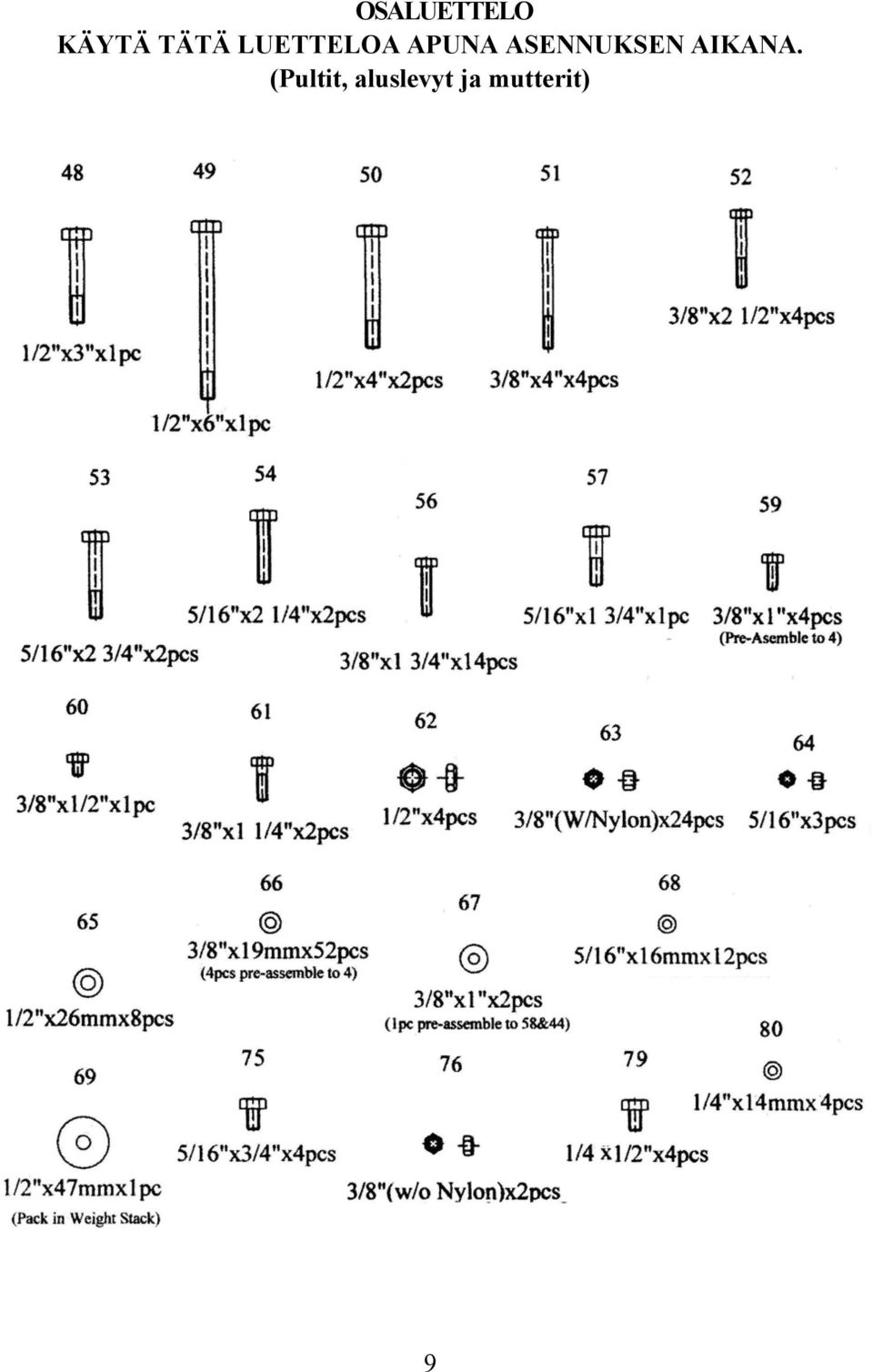

9 OSALUETTELO KÄYTÄ TÄTÄ LUETTELOA APUNA ASENNUKSEN AIKANA. (Pultit, aluslevyt ja mutterit) 9

10 ASENNUS, VAIHE 1 Rungon ja painojen asennus Vaihe 1 Kiinnitä 4 päätytulppaa (24) T-alarunkoon (2) ja 2 tulppaa (23) alatukijalkaan (3). Kiinnitä 2 tulppaa (22) pyörivään osaan (29). Vaihe 2 Kiinnitä T-alarunko (2) alatukijalkaan (3) kahdella pultilla (51) 4 aluslevyllä (66) kahdella mutterilla (63). Vaihe 3 Pujota ohjausputket (4) kumirenkaiden (43) läpi sekä alatukijalan (3) läpi ja kiinnitä ne kahdella aluslevyllä (66) ja kahdella pultilla (59) (osat on kiinnitetty ohjausputkiin joten irrota ne ensin). Vaihe 4 Aseta painot (31) ohjausputkiin (4). Vaihe 5 Pujota musta välikappale (74) reikätankoon (32). Työnnä kiinnitystappi (70) mustan välikappaleen (74) läpi ja reikätangossa (32) olevan ensimmäisen reiän läpi, kiinnitä sitten reikätanko yläpainon (30) koukkuun. Kiinnitä reikätanko (32) seuraavaksi painoihin (31). Kiinnitä musta aluslevy (69) reikätangon päähän yläpainon (30) keskellä. Vaihe 6 Kiinnitä pyörivä osa (29) T-alarunkoon (2) pultilla (60) ja aluslevyllä (67). 10

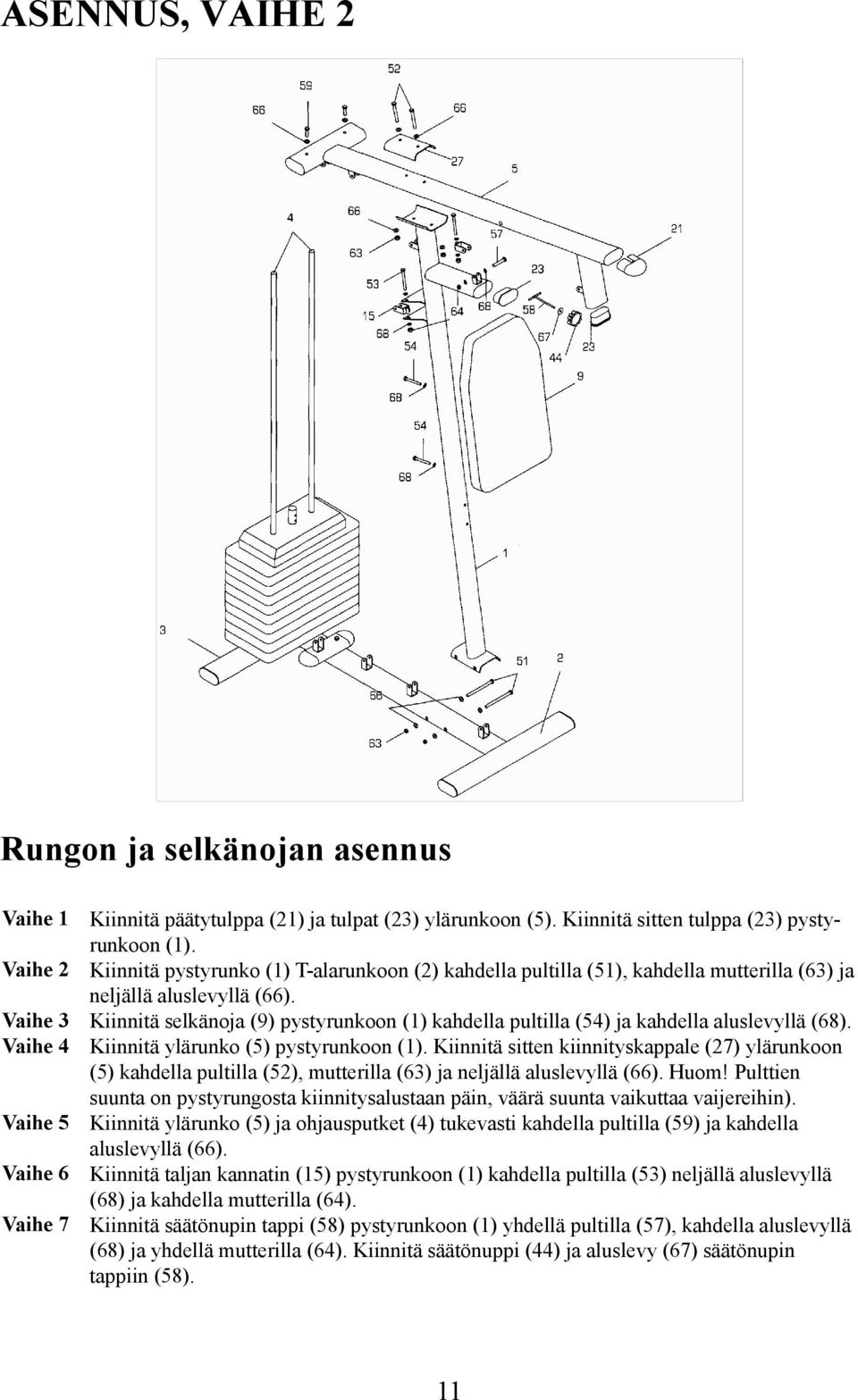

11 ASENNUS, VAIHE 2 Rungon ja selkänojan asennus Vaihe 1 Vaihe 2 Vaihe 3 Vaihe 4 Vaihe 5 Vaihe 6 Vaihe 7 Kiinnitä päätytulppa (21) ja tulpat (23) ylärunkoon (5). Kiinnitä sitten tulppa (23) pystyrunkoon (1). Kiinnitä pystyrunko (1) T-alarunkoon (2) kahdella pultilla (51), kahdella mutterilla (63) ja neljällä aluslevyllä (66). Kiinnitä selkänoja (9) pystyrunkoon (1) kahdella pultilla (54) ja kahdella aluslevyllä (68). Kiinnitä ylärunko (5) pystyrunkoon (1). Kiinnitä sitten kiinnityskappale (27) ylärunkoon (5) kahdella pultilla (52), mutterilla (63) ja neljällä aluslevyllä (66). Huom! Pulttien suunta on pystyrungosta kiinnitysalustaan päin, väärä suunta vaikuttaa vaijereihin). Kiinnitä ylärunko (5) ja ohjausputket (4) tukevasti kahdella pultilla (59) ja kahdella aluslevyllä (66). Kiinnitä taljan kannatin (15) pystyrunkoon (1) kahdella pultilla (53) neljällä aluslevyllä (68) ja kahdella mutterilla (64). Kiinnitä säätönupin tappi (58) pystyrunkoon (1) yhdellä pultilla (57), kahdella aluslevyllä (68) ja yhdellä mutterilla (64). Kiinnitä säätönuppi (44) ja aluslevy (67) säätönupin tappiin (58). 11

12 ASENNUS, VAIHE 3 Rintaprässin asennus Yhdyskappaleen (11) kylkeen on kiinnitetty valmiiksi kumitarra (28) suojaamaan sitä prässin osilta. Vaihe 1 Vaihe 2 Kiinnitä päätytulpat (55) yhdyskappaleeseen (11). Kiinnitä yhdyskappale (11) ylärunkoon (5) yhdellä pultilla (49), kahdella aluslevyllä (65), kahdella messinkiholkilla (71) ja kahdella mutterilla (62). Kiinnitä sitten rintaprässin vasen ja oikea kappale (12 ja 13) neljällä messinkiholkilla (71), kahdella pultilla (50), neljällä aluslevyllä (65) ja kahdella mutterilla (62). Huom! pehmusteet on esiasennettu! 12

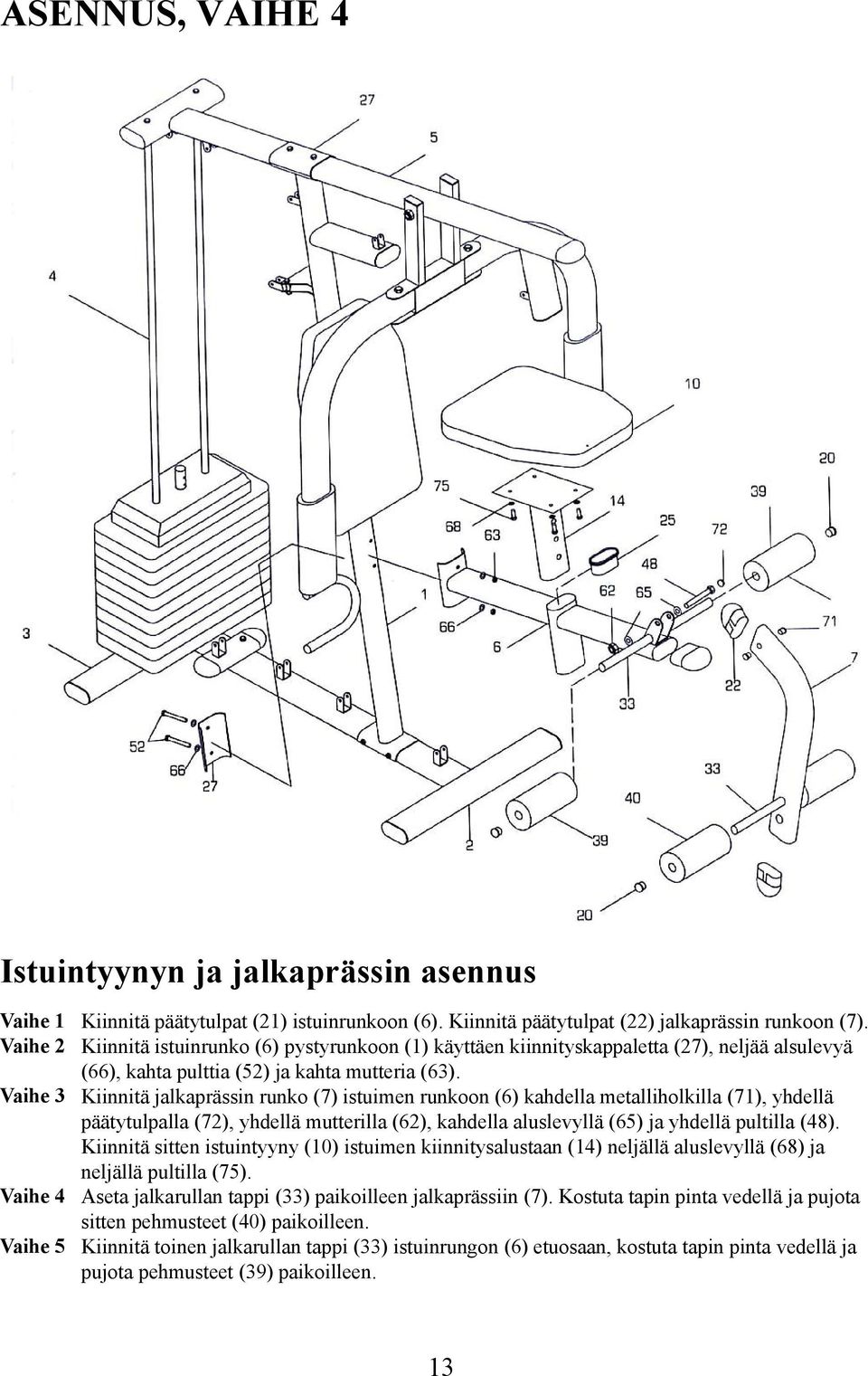

13 ASENNUS, VAIHE 4 Istuintyynyn ja jalkaprässin asennus Vaihe 1 Vaihe 2 Vaihe 3 Vaihe 4 Vaihe 5 Kiinnitä päätytulpat (21) istuinrunkoon (6). Kiinnitä päätytulpat (22) jalkaprässin runkoon (7). Kiinnitä istuinrunko (6) pystyrunkoon (1) käyttäen kiinnityskappaletta (27), neljää alsulevyä (66), kahta pulttia (52) ja kahta mutteria (63). Kiinnitä jalkaprässin runko (7) istuimen runkoon (6) kahdella metalliholkilla (71), yhdellä päätytulpalla (72), yhdellä mutterilla (62), kahdella aluslevyllä (65) ja yhdellä pultilla (48). Kiinnitä sitten istuintyyny (10) istuimen kiinnitysalustaan (14) neljällä aluslevyllä (68) ja neljällä pultilla (75). Aseta jalkarullan tappi (33) paikoilleen jalkaprässiin (7). Kostuta tapin pinta vedellä ja pujota sitten pehmusteet (40) paikoilleen. Kiinnitä toinen jalkarullan tappi (33) istuinrungon (6) etuosaan, kostuta tapin pinta vedellä ja pujota pehmusteet (39) paikoilleen. 13

14 ASENNUS, VAIHE 5 Vaijeri 37 Vaijeri 36 Väkipyörien asennus Väkipyörät (18) asennetaan kahdelle hitsatulle taljan kannattimille (15), kahdelle taljan liitoslevyille (17) ja yhdelle liukuvalle taljan kannattimelle (16) kiinnittäen ne 14 pultilla (56), 28 aluslevyllä (66) ja 14 mutterilla (63). Vaijerien asennus, seuraa piirroskaaviota (1). Vaijeri 36 (3305 mm): Aloita pisteestä 1 (piirros) ja pujota vaijeri nuolen suuntaisesti piirroksen osoittamassa numerojärjestyksessä 2, 3, 4 ja 5 ja pujota sitten vaijeri kierrepulttipää mustan aluslevyn (69) läpi ja kierrä vaijeri kiinni reikätangon (32) päähän. Kiinnitä vaijerin toinen pää pikakiinnittimellä (42) ylätaljaan (8). (2).Vaijeri 35 (3930 mm): Aloita pisteestä 6 (piirros) ja pujota vaijeri nuolen suuntaisesti piirroksen osoittamassa numerojärjestyksessä 7, 8, 9, 10 ja 11. Käytä pikakiinnitintä yhdistääksesi vaijerin pää pikakiinnittimellä (42) jalkaprässin runkoon (7). Kiinnitä vaijerin toiseen päähän pikakiinnitin, ketju (38) ja pikakiinnitin (42) ja lopuksi nilkkaremmi (41) tai alatalja (34). (3).Vaijeri 37 (2160 mm): Aloita pisteestä 12 ja pujota vaijeri rintaprässin oikeaan kappaleeseen (13), kiinnitä yhdellä pultilla (61), mutterilla (76 ilman Nylocia), aluslevyllä (66) ja mutterilla (63). Laita ensin vaijeri ja vasta sitten väkipyörä nro 13, seuraa nuolen suuntaa piirroksen mukaan ja pujota vaijeri pisteiden 14 ja 15 kautta kiinnittääksesi vaijerin rintaprässin vasempaan kappaleeseen (12) ja kiinnitä samoin kuin oikea kappale yhdellä pultilla (61), mutterilla (76 ilman Nylocia), aluslevyllä (66) ja mutterilla (63). Varmista, että kaikki pyörä pyörivät ja että vaijeri on riittävän kireällä. Jos vaijerit eivät kiristy harjoittelun jälkeen riittävästi, säädä väkipyörän liitoslevyt (17 x 2 kpl) ja kiristä vaijerin 36 kierrepultti reikätankoon. 14

15 Suojalevyjen asennus Vaihe 1 Vaihe 2 Kiinnitä ensin pultit (79) ja aluslevyt (80) kevyesti kahteen niitä varten olevaan reikään tämä vaihe on helpointa suorittaa avustajan kanssa. Kun pultit ovat paikoillaan pyydä avustajaasi nostamaan suojalevyä hieman samalla kun kiristät pultit lopullisesti. 15

16 TAKUU JA HUOLTO Tämän laitteen maahantuoja vakuuttaa, että valmistukseen on käytetty ainoastaan korkealuokkaisia materiaaleja. Takuun edellytyksenä on tämän ohjekirjan mukaisesti suoritettu asennus. Laitteen väärinkäyttö, virheellinen kuljetus tai väärin suoritettu asennus voivat aiheuttaa takuun kumoutumisen. Takuu on 1 (yksi) vuosi ostopäivästä. Takuu ei kata: ulkoisesti aiheutunutta vahinkoa ei-valtuutettujen huoltopartnereiden käyttö laitteen vääränlainen käsittely ohjeiden huomiotta jättämisestä aiheutuvat ongelmat Laitteen kuluvat osat eivät kuulu takuun piiriin. Laite on tarkoitettu kotikäyttöön, takuu ei ole voimassa jos laite on kaupallisessa käytössä. ASENNUKSEEN JA HUOLTOON LIITTYVISSÄ ASIOISSA OTA YHTEYTTÄ JÄLLEENMYYJÄÄN, SÄILYTÄ OSTOKUITTI JA TÄMÄ KÄYTTÖOHJE. Valmistuttaja: Gymstick International Oy Ratavartijankatu LAHTI 16
