1 M2, revisio 4 Asennus- ja käyttöönotto-ohje Osaluettelo Sisältö: ASENNUS. Mekaaninen asennus.2 Sähkökytkennät 2 KÄYTTÖÖNOTTO 2. Hart 275-käyttäjäliitynnän käyttö 2.2 Käyttöönotto HART 275-käyttäjäliitynnällä 2. HART 75-käyttäjäliitynnän käyttö 2.4 Käyttöönotto HART 75-käyttäjäliitynnällä 2.5 Käyttöönotto Satron-pAdvisor Service Softwaren avulla 2.6 Käyttöönotto lähettimen omilla näppäimillä 2.7 Viritykset käyttöönotossa VIRITYS. Viritettävyys.2 Vaimennus. Viritysesimerkkejä 4 RAKENNE JA TOIMINTA 5 OSALUETTELO DOKUMENTIT Tekninen spesifikaatio: BPLV700 Asennus- ja käyttöönotto-ohje: Pidätämme oikeuden teknisiin muutoksiin niistä ennalta ilmoittamatta. HART on HART Communication Foundationin rekisteröity tavaramerkki. Pasve on Satron Instruments Oy:n rekisteröity tavaramerkki Satron Instruments Oy PL 22, 90 Tampere Puh Telefax

2 Z S SATRON VG painelähetin sakkautuville väliaineille. ASENNUS. Mekaaninen asennus Asennussuositukset: Kuva - Prosessikytkentäsuunta: vaakasuoraan Kaapelin tulosuunta: alhaalta Liittimen kytkentäsuunta, virityssuunta: vaakasuoraan Muuta huomioitavaa Höyryn päästämistä lähettimen mittauselimelle on vältettävä. Ulkoasennuksissa on huomioitava, että ei esim. höyrylinjasta kondensoitunut vesi pääse jäätymään ja laajetessaan vaurioittamaan lähettimen mittauskalvoa. Tämä voidaan välttää esim. lämpöeristeellä lähettimen anturikalvolle saakka. Asennus prosessiyhteellä Asennus PASVE asennus- ja huoltoventtiilillä Kuva - Suositeltavat asennustavat Mitat (mm) 95, ATEX +5 Prosessilämpötilakoodi H +40 Ø25 GA Ø48 Pg 9 std. kotelotyypillä H ja T AV6 95, ATEX +5 Prosessilämpötilakoodi H Ø48 M20x,5 std. kotelotyypillä M Kuva -2a Perusasennusmitat

3 225, ATEX +5 Prosessilämpötila koodi H M20x,5 std. kotelointi tyyppi N 225, ATEX +5 Prosessilämpötila koodi H Ø25 GA Pg 9 kotelointi tyyppi N with DIN4650 plug-liittimellä Esc Enter Vapaa asennustila 00 Kotelotyypeillä H, T ja M 25 Kotelotyypillä N 245 ATEX +5, Prosessilämpötilakoodi H Optio K 9 min. R75 70 AV6 60 Pg 9 std. kotelotyypeillä H ja T M20x,5 std. kotelotyypeillä M ja N Pg 9 kotelotyypillä N pistoliittimellä varustettuna Optio L 60 AV6 Erilliselektroniikka, kaapeli suojaletkulla, koodit L ja K min. 00 Kuva -2b Perusasennusmitat

4 .. Hitsattavien prosessiyhteiden asennus Reikä yhdettä varten Tee kohteeseen (säiliön seinämään tai putkeen) Ø 45,5 mm (+0,5/-0,2 mm) reikä kuten kuvassa -. Yhteen hitsaus Tämä hitsausohje koskee kaikkia hitsausyhteitä, esimerkkinä standardiyhteen G hitsaus. Aseta yhde kuvan -4 mukaisesti reikään ja hitsaa se useammalla palolla kuvan mukaisessa järjestyksessä, näin vältetään yhteen soikeutuminen ja tiiveysongelmat. Hitsaustyökalua M suositellaan käytettäväksi hitsauksen aikana muodonmuutoksen estämiseksi. Yhteen hitsauksen ajaksi on lähetin otettava pois yhteestä. Yhteen sulkemiseen voidaan käyttää kuvan -5 mukaista sulkutulppaa. Se suojaa yhteen tiivistepintaa ja mahdollistaa esim. prosessin koeajot ilman lähetintä. Älä käytä lähettimen runkoa hitsausmaadoitukseen Kuva - Yhteen asennusreikä hitsausjärjestys..2 Lähettimen kiinnittäminen yhteeseen Toimenpiteet Tarkasta yhteen tiivistepinta, sen on oltava puhdas. Poista lähettimen kalvon päällä oleva oranssinen suojatulppa. 5 6 Älä koske kalvoon! Kuva Työnnä lähetin yhteeseen kohtisuoraan (kuva -7) siten, että lähettimen ohjausura tulee yhteessä olevan rajoitintapin kohdalle. Lähetin asettuu paikalleen uran ja tapin osuessa kohdakkain ja samalla lähettimen kiertyminen estyy. Lähetintä työnnettäessä on varottava, että anturikalvon reuna ei kolhiinnu yhteen reunoihin eikä rajoitintapin päähän! Lukitse lähetin kiertämällä kuusiomutteri pohjaan saakka. Tiivistepinnat tiivistyvät jo käsitiukkuuteen kiertämällä. Kuitenkin mahdollisten tärinän ja vastaavien vaikutuksien eliminoimiseksi suosittelemme loppukiristystä työkalulla vääntämällä. Kiristysmomentti on 60±20 Nm. Älä käytä tiivisteteippiä tms. kierreliitäntään. Kuva -4 Yhteen hitsaus 79 2 Hitsaustyökalu M AV HEX 6 Sulkutulppa, AISI6 (Til.no. M550405) 2 Sulkuruuvi G G hitsattava prosessiyhde Kuva -5 Yhteen sulkutulppa ÄLÄ KOSKE! Kuva Kuva

5

6 G Lähettimen prosessitiivistyksessä on kolme vaihtoehtoa: AISI6L- tai Duplex-kalvo, FPM tai EPDM 0-rengas (koodi 5 tai 6) EHEDG-hyväksytty G/2 Kuva - G/2 / G-yhteet M54695, ulko-g/2a M5509, sisä-g/ AISI6L-, CoNi-, Duplex-, Hastelloy C276-, Tantaalitai Titaani-kalvo, metalli/ metalli-kartiotiivistys (kalvo myös tiivistyspinnalla) (koodi 4). Kuva -2 Prosessitiivistys C Z M C Z M CLOSE Kuva - PASVEn käyttö Toiminta:. Lukitus (kiertämällä) ja käyttöasennon valinta (kääntämällä) 2. Varmistuksen vapautus. Lähettimen ohjaustappi 4. Vertailu- ja kalibrointipaineen liitäntä (M6)...4 Lähettimen asennus PASVE asennus- ja huoltoventtiilillä Kolme asentoisen PASVE asennus- ja huoltoventtiilin avulla lähetin on helppo asentaa paikalleen. Lähettimelle voidaan myöhemmin vaivattomasti tehdä kaikki tarvittavat puhdistus-, nollaus- ja vaihtotoimenpiteet prosessia pysäyttämättä. Kaikkia PASVE -tyyppejä toimitetaan myös pneumaattisella toimilaitteella, huuhtelulla ja rajakytkimillä varustettuna. Laippa ANSI " 50 lb ANSI " 00 lb DN80 PN40 Mitta D (8.7) 66 (2.6) 220 (8.7) 4 (.6) 220 (8.7) (2.2) R262 (0.) 6.5 (0.26) 70 ( 2.8) R262 (0.) 5 ( 4.5) R262 (0.) 27 ( 5) D A PASVE GP (Putkeen hitsattava) PASVE GC (Säiliöön hitsattava) PASVE GF (Laippa-asennettava) Kuva -4 Eri PASVE-tyyppien asennusmitat

7 .2 Sähkökytkennät 2 Lähettimen syöttöjännite ja kuormitettavuus kuvan -6 mukaisesti. Viestijohtimeksi suosittelemme kierrettyä parikaapelia. Viestijohtimia ei saa viedä lähelle korkeajännitteisiä kaapeleita, suuria sähkömoottoreita tai taajuusmuuttajia. Kaapelin vaippa maadoitetaan jännitteen syöttöpäästä tai käytettävän säätöjärjestelmän valmistajan suosituksien mukaisesti. Kuva -5 PLUG-liittimen kytkentärasian irrotus Open. Irrota ruuvi 2. Väännä auki Kuorma / Ω Toimintaalue Syöttöjännite /V 40 Kuva -6 Lähettimen kuormitettavuus R max = Syöttöjännite - 2 V I max I max = 20.5 ma käytettäessä HART -kommunikointia I max = 2 ma (ylemmän hälytysvirran ollessa valittuna) Asennon valinta x mm 2 Kiristä ruuvi Pg9 Kuva -7 Kytkentärasian suunnan valinta

8 ma - + ma S PZ Z.5 Hart RUN D DN UP 60 Test Test Load 2 2 Power Load Power Kuva -8a, johdotus H ja T koteloinnit Kuva -8b, johdotus M kotelointi ma Hart - + ma Test Test 2 Load Load Power Power Kuva -8c, johdotus N kotelointi Kuva -8d, johdotus N kotelointi pistoliittimellä, koodi N / _ P 2 KÄYTTÖÖNOTTO Käyttöönotto riippuu käyttäjäliitynnän tyypistä ja siihen ladatusta kuvauksesta VALMET / SATRON. Lisäksi on huomioitava, että käytettäessä vanhempaa VALMET-kuvausta on myös lähetin muutettava ymmärtämään vanhaa VALMETkuvausta. muutos kuvauksesta toiseen tehdään kirjoittamalla MESSAGE-kenttään joko teksti.valmet tai.satron (Huom. kirjaimet isoja ja edessä piste). Kirjoituksen jälkeen sähköjen poiskytkeminen lähettimeltä aktivoi kirjoitetun kuvauksen. 8

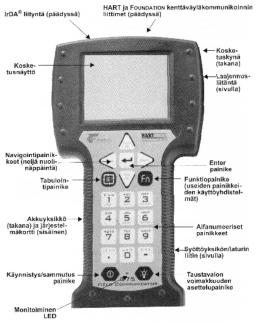

9 käyttäjäliitynnän käyttö Toimintonäppäimet Kuusi toimintonäppäintä on sijoitettu alfanumeerisen näppäimistön yläpuolelle. ON/OFF-näppäimellä (I/O) saadaan käyttäjäliityntä päälle ja pois. Kun käyttäjäliityntä on laitettu päälle se alkaa hakea siihen liitettyä HART -lähetintä. Jos lähetintä ei löydy, näytölle tulee teksti No Device Found. Press OK. ONLINE-valikko tulee näytölle kun käyttäjäliityntä on löytänyt halutun lähettimen. (^) Näppäimellä voidaan liikkua valikoissa ylöspäin ja rullata listoja eteenpäin. (v) Näppäimellä voidaan liikkua valikoissa alaspäin ja rullata listoja taaksepäin. (<) Kaksitoimintonäppäimellä voidaan siirtää kursoria vasemmalle ja peruuttaa takaisin aikaisempaan valikkoon. (>) Tällä kaksitoimintonäppäimellä voidaan siirtää kursoria oikealle ja valita valikosta toiminto. (>>>) Pikavalintanäppäimellä käyttäjäliityntä käynnistyy ja näyttöön tulee pikavalintavalikko, joka voidaan määritellä halutuksi. Funktionäppäimet Funktionäppäimillä F, F2, F ja F4 voidaan suorittaa ohjelmatoimintoja, jotka näkyvät näytössä kunkin funktionäppäimen yläpuolella. Liikkuessasi ohjelmistovalikoissa funktionäppäinten toiminnot muuttuvat valikon mukaan. 2.2 Käyttöönotto HART 275 -käyttäjäliitynnällä ja VALMET kuvauksella Lähettimen asennuksen ja kytkentöjen jälkeen kytke käyttäjäliityntä lähettimeen. Näyttöön tulee valikko: Measurement (mittaus) 2 Configuration (konfigurointi) Information (informaatio) 4 Diagnostics (määritys) Haluttaessa muuttaa mittausaluetta, mittausyksikköä, vaimennusaikaa tai lähdön muotoa (lineaarinen/juurtava) valitse valikosta Configuration. Näyttöön tulee valikko: Range values (mittausalue) 2 Detailed config (yksityiskoht. määritys) Mikäli muutat mittausaluetta valitse em. valikosta Range values. Näyttöön tulee valikko: LRV (mittausalueen alaraja) 2 URV (mittausalueen yläraja) LSL (anturin alaraja) 4 USL (anturin yläraja) 5 Min span (minimi alueen leveys) 6 Apply values (lisää arvot) Mikäli muutat mittausyksikköä, vaimennusaikaa tai lähdön muotoa valitse Configuration-valikosta valikko Detailed config. Näyttöön tulee seuraava valikko: Damping (vaimennus) 2 Pres. unit (paineen yksikkö) Tempr. unit (lämpötilan yksikkö) 4 Alarm current (hälytysvirta) 5 Write protect (kirjoitusuojaus) 6 Lin. func (linearisointifunktio) 7 Diff El status (Diff-El-tila) 8 Burst mode (pursketoiminto) 9 Burst option (purskeoptio) Poll addr (väyläosoite) Tag (positio) User function (käyttäjäfunktio) User funct. setup (edellisen asetus) Edellä olevien toimenpiteiden jälkeen tai jos lähetin on määritelty jo toimittajan puolesta tulee lähetin nollata asennuspaikassaan. Paina Diagnostics ja sitten PV Zero calibr. Näyttöön tulee teksti Give correct value for Zero pressure in... Kuva käyttäjäliityntä Näytössä näkyy lähettimen sen hetkinen nollapiste ja ko. näytössä voidaan suorittaa lähettimen nollaus. 9

10 2. 75-käyttäjäliitynnän käyttö Näyttöön tulee valikko: Measurement (mittaus) 2 Configuration (konfigurointi) Information (informaatio) 4 Diagnostics (määritys) 5 Review (tarkastelu) Haluttaessa muuttaa mittausaluetta, mittausyksikköä, vaimennusaikaa tai lähdön muotoa (lineaarinen/juurtava) valitse valikosta Configuration. Näyttöön tulee valikko: Range values (mittausalue) 2 Output (ulostulo) Tranfer function (siirtofunktio) 4 General setup (yleiset asetukset) Mikäli muutat mittausaluetta valitse em. valikosta Range values. Näyttöön tulee valikko: LRV (mittausalueen alaraja) 2 URV (mittausalueen yläraja) LSL (anturin alaraja) 4 USL (anturin yläraja) 5 Min span (minimi alueen leveys) 6 Apply values (lisää arvot) Mikäli muutat vaimennusta valitse Configuration-valikosta valikko Output. Näyttöön tulee seuraava valikko: Damping (vaimennus) 2 Alarm current (hälytysvirta) Mikäli muutat lähdön muotoa valitse Configurationvalikosta valikko Transfer function. Näyttöön tulee seuraava valikko: Lin. func (linearisointifunktio) 2 User function data (käyttäjäfunktio) Edellä olevien toimenpiteiden jälkeen tai jos lähetin on määritelty jo toimittajan puolesta tulee lähetin nollata asennuspaikassaan. Kuva käyttäjäliityntä 2.4 Käyttöönotto HART 75 -käyttäjäliitynnällä ja SATRON kuvauksella Lähettimen asennuksen ja kytkentöjen jälkeen kytke käyttäjäliityntä lähettimeen. Näyttöön tulee ensin päämenu päämenu (Main menu). Päämenusta valitaan HART Application. 0 Paina Diagnostics, sitten Sensor trim ja lopuksi Zero trim Näyttöön tulee teksti : WARN-Loop be removed from automatic control Näytössä olevilla ABORT tai OK kuittauksilla hylätään tai hyväksytään lähettimen nollaus.

11 US B HART + 24V - R 28mA Rx R SATRON VG painelähetin sakkautuville väliaineille 2.5 Käyttöönotto Satron-pAdvisor Service Softwaren avulla Mikäli halutaan käyttöön kaikki älykkään lähettimen toiminnot, suosittelemme käytettäväksi Satron-pAdvisor -ohjelmaa ja Satron SI-Toole USB-Hart modemia. Lähettimen testikytkentä konfigurointia ja paine- / lähtöviestiarvojen tarkistusta ja viritystä varten sekä SENSOR TRIM toiminnalle. Suositeltava kalibrointilaitteisto Satron-pAdvisor -ohjelma SATRONin Smartlähettimille (ladattavissa veloituksetta PC: (käyttöjärjestelmä Win-98 tai Windows 2000, Windows XP) DMM: Digitaalinen volttimittari, perustarkkuus DCV parempi kuin 0,0 % lukemasta (esimerkiksi Fluke 8840A, Keithley 2000) Kalibrointipaineen syöttö- ja mittauslaite (tarkkuus parempi kuin 0,0 % lukemasta) USB-Hart modeemi, Satron SI Toole, tilauskoodi: M000 Digitaalivolttimittari lähtöviestin mittausta varten Um+ USB Rx Tx +5V Pwr OK Um+ Si-Toole USB / HART HART Tx Um- Ext. power in 4mA = 0.4V 00R V 20mA = 2VDC 0.0% IL DC or AC Um+ 50R IP40 NOTE! Do not switch Vsup ON in live circuit modem Um- Vsup+ Um- Vsup- Vsup ON/OFF PC VG-lähetin Painekalibraattori Kuva 2- Kalibrointikytkentäikkuna 2.6 Käyttöönotto lähettimen omilla näppäimillä Näytön valikoiden käytöstä on oma erillinen ohjeensa, liitteenä tämän käyttöohjeen takana. Näytöllinen kotelo, koodi N Käyttäjäliittymän toiminnot : Esc = noustaan takaisinpäin kohti päävalikon alkua = askelletaan valikoissa samaa tasoa ylöspäin tai kasvatetaan asetettavaa parametriä = askelletaan valikoissa samaa tasoa alaspäin tai pienennetään asetetttavaa parametriä Enter = liikutaan syvemmälle valikoissa tai hyväksytään komento, parametrien asetus Kuva 2-4 Näytöllinen VG painelähetin

12 275-ohjelmistopuu (Valmet lähettimet) Measurement PV Pres. AO % rnge LRV Sensor Housing URV LSL USL Configuration Range values Min Span Apply values 4 ma 20 ma ON LINE Detailed config Damping Pres. unit Tempr. unit Alarm current Write protect Lin.func Diff El status Burst mode Point pressure Burst option Point output Poll addr... Tag Point6pressure User function Point 6 output User funct. setup Ref. temperature Vol. temp.coeff. Manufacturer Model Information Device info Sensor s/n Message Universal rev Fld dev rev Software rev Hardware rev Descriptor Final asmbly num P-SMART special Selection code P-SMART Process seal Housing type Body/Flange mater Diaph/(+)diaph mat (-)diaphragm mater Diaphragm coating Extension material Fill fluid Explosion proof Diagnostics Device status flags Zero device status Loop test Loop calibr. PV Zero calibr PV Span calibr Digital inputs Date Tempr calibr. ALARM CPUEE ER ALARM ADSEN ER ALARM ADTS ER ALARM ADTH ER ALARM ELDR ER SCI ERR AD ERR HA FR ERR HA DA ERR ADCEE ERR Reserved Reserved2 Sensor tempr cal Housing tempr cal 2

13 Measurement Configuration PV Press AO % rnge Sensor Housing Range values LRV URV LSL USL Min Span Apply values Damping Alarm current 4 ma 20 ma 275/75-ohjelmistopuu (Satron lähettimet) ON LINE Output Transfer function General setup Lin. func User function data Pres. unit Temp unit Write protect Tag Descriptor Message Date User point cnt User unit USER Temp correction. Pres. Out Prs 6. Out Reference temp Vol. temp coeff. Information Measuring point Device info Construction info HART Manufacturer Model Dev Type Serial no. Sensor no. Device no. Software rev Hardware rev Selection code Process connection Housing type Body/flange mater Diaphragm mater (+) Diaphragm mater (-) Diaphragm coating Extension material Ext lenght code Fill fluid Explosion proof Temp code Process connect (-) Universal rev Fld dev rev Poll addr Burst mode Burst option Diagnostics Review Device status Sensor trim Output functions Temperature trim Other functions Self test Error info Statistics Zero trim Lower sensor trim Upper sensor trim Loop test Output trim Sensor temp trim Housing temp trim Master reset Factory defaults

14 2.7 Viritykset käyttöönotossa, pistoliitinkotelo T, manuaali säädöt Lähetin toimitetaan valmistajalta viritettynä tilauksen mukaiselle alueelle, pienimmällä sähköisellä vaimennuksella. Jos aluetta ei ole määritelty, lähetin viritetään maksimialueelle. Kotelon päädyssä ovat alkupisteen ja alueenleveyden säätöakselit, suojakumin alla. Mittauspistukat (TEST) ovat suojakumin alla. Kuva 2-, pistoliitinkannellinen kotelo manuaalisäädöillä, koodi T Tarkastustoimenpiteet - Tarkasta, että syöttöjännitteen hurina ei ylitä arvoa 2,5 V hh taajuusalueella Hz. - Tarkista mille alueelle ja kuinka suuri alkupisteen siirto lähettimelle on valmistajan toimesta tehty (näkyy laitekilvestä). - Aseta alkupiste tarvittaessa paikalleen. Ohje nollauksesta kohdassa. Viritysesimerkki. Z S PZ.5 Hart Kuva 2-4 RUN D DN UP 60 Test 2 PLUG-liitinkotelo, koodi T Säätöakselien toiminnat : RUN = käyttöasento PZ = lähettimen nollaus D = vaimennus S = prosessimuuttujan yläraja Z = prosessimuuttujan alaraja DN = alaspäin UP = ylöspäin VIRITYS. Viritettävyys Maks. alueenleveys on VG-lähettimellä 25-kertainen min. alueenleveyteen verrattuna. Alueenleveyden säätö tehdään kotelon päältä, suojakumin alta. Alkupisteen siirto Maks. alkupisteen siirto on (+)-suuntaan 86 % ja (-)- suuntaan 00 % maks. alueesta. Alkupisteen säätö tehdään kotelon päältä, suojakumin alta. Hart Z RUN S PZ.5 D DN UP 60 Test Hart Z RUN S PZ.5 D DN UP 60 Test 2 2 Kuva - Kuva

15 Mittausalue Mittausalueen alku- ja loppupisteet eivät saa poiketa nollasta enempää kuin maks. alueenleveyden verran. Esim. alueen 4 lähetintä, jonka mittausalue on 0-4/00 kpa, ei voida virittää mittaamaan painetta kpa, koska maks. alueenleveys on 00 kpa. Virityspukki Valmistaja toimittaa kuvan - mukaista virityspukkia, jossa on yhde ja paineliitäntämahdollisuus valmiina. (Tilausnumero V ) Vaimennuksen säätö :. Käännä valintakytkin D-asentoon 2. Käännä säätökytkintä edestakaisin noin ±20, tällöin vaimennuksen säätö aktivoituu.. Säädä säätökytkimellä haluttu vaimennus s. 4. Käännä valintakytkin asennosta D asentoon RUN. Lähetin toimitetaan valmistajalta pienimmällä sähköisellä vaimennuksella varustettuna. Jos halutaan säätää vaimennusta suuremmaksi, akselia kierretään myötäpäivään. /4-NPSF Vaimennuksen asettelu ei vaikuta lähettimen muuhun viritykseen.. Viritysesimerkki Viritettäessä käytetään kuvan - mukaista virityspukkia tai vastaavaa järjestelyä. Kuva - VG-lähettimen virityspukki.2 Vaimennus Jos mittauspaineessa esiintyy pulssimaista sykettä, voidaan sitä vaimentaa kotelon päällä suojakumin alla sijaitsevalla trimmerillä, asento D. Z RUN S PZ.5 D DN UP 60 Z S PZ.5 ±20 Hart Z RUN S PZ.5 D DN UP 60 Test 2 RUN D DN UP 60 Kuva -5 Lähettimen nollaus (PVZ) Hart RUN S PZ Z.5 2 Kuva -4 Vaimennuksen säätö D DN UP 60 Test Ennen varsinaista viritystä suoritetaan lähettimen nollaus :. Käännä valintakytkin PZ-asentoon 2. Käännä säätökytkintä hienosäätöalueella edestakaisin molempiin reunoihin ja pidä kytkintä reunassa sekunnin ajan (s.).. Käännä valintakytkin asennosta PZ asentoon RUN. Yhdellä virityskerralla tehtävä maksimikorjaus on rajattu 5%:iin sensorin maksimialueesta. Kaikki PZ-toiminnolla tehdyt muutokset voidaan perua (palautus tehdasasetuksiin) kääntämällä viritystrimmeriä molempiin reunoihin kolme kertaa.

16 Hart S PZ Z.5 RUN D DN UP 60 Test ±20 S PZ Z.5 RUN D DN UP 2 Kuva -6 Lähettimen alkupisteen virittäminen ±20 60 S PZ Z.5 RUN D DN UP 60 Lähettimen virittäminen halutulle mittausalueelle : - esim. mittausalue kpa (alueen 5 lähetin). Toimenpiteet: A. Alkupisteen virittäminen - Syötä alkupistettä vastaava paine.. Käännä valintakytkin Z-asentoon, kuva Käännä säätökytkintä hienosäätöalueella edestakaisin noin ±20 jolloin alkupisteen säätö aktivoituu.. Käännä säätökytkintä haluttuun suuntaan (DN=alaspäin ja UP=ylöspäin) kunnes lähtöviesti on 4mA. (säätöalue hienosäätöalueella on ±0.75% mittaus alueesta ja säädön nopeus on ±2.5% mittausalueesta / sekunti). 5. Käännä valintakytkin RUN-asentoon. B. Mittausalueen virittäminen - Syötä aluetta vastaava paine 00 kpa. Käännä valintakytkin S-asentoon, kuva Käännä säätökytkintä hienosäätöalueella edestakaisin noin ±20 jolloin mittausalueen säätö aktivoituu.. Käännä säätökytkintä haluttuun suuntaan (DN=alaspäin ja UP=ylöspäin) kunnes lähtöviesti on 20 ma. (säätöalueen suuruus hienosäätöalueella on ±0.75% mittausalueesta ja säädön nopeus on ±2.5% mittausalueesta /sekunti). 5. Käännä valintakytkin RUN-asentoon. - Syötä alkupistettä vastaava paine. - Toista viritykset saavuttaaksesi haluamasi tarkkuuden. Hart Z RUN S PZ.5 D DN UP 60 Test 2 Kuva -7 Lähettimen mittausalueen virittäminen Sensor Module CPU Module Analog to Digital Conversion Non-Volatile Memory for Parameters - Correction Coefficients - Transmitter Information - Transmitter Configuration (Range Values, Damping, Lin.Funktion...) Microcontroller with Flash-memory Functions - Range Settings - Damping - Diagnostic - Units - Communication - Transfer function - Correction Calculation for Temperature and Linearization Interface Stage - Failure protection - Test Connections - Cable connections Analog Output HART Digital to Analog Conversion ( mA) HART Digital Communication Module Temperature Temp. Sensor Pressure Sensor Module Abs. or Gage Pressure Sensor Temp. Sensor dp Sensor Module dp Sensor Display Module (optional) Buttons LCD-Display Pressure - + Differential Pressure Kuva 4- VG-lähettimen toiminnallinen rakenne

17 4. RAKENNE JA TOIMINTA Anturimoduli Kalvolla prosessista erotettu, silikoniöljyllä täytetty pietsoresistiivinen anturi. Anturin paine ja lämpötila mitataan 24-bittisellä AD-muuntimella. Lineaarisuus- ja lämpötilavirheet korjataan digitaalisesti omalla mikroprosessorilla, joka on liitetty anturimoduliin. Anturi muuntaa paineen sähköiseksi signaaliksi. Muuntoon käytetään Wheatstonen siltaa, jota syötetään tasavirralla. Paineen siltaan aiheuttama elastinen muodonmuutos aikaansaa sillan epätasapainon, joka mitataan tasajännitesignaalina. 5. OSALUETTELO Varaosia tilatessanne pyydämme ilmoittamaan tämän dokumentin numeron ja päiväyksen, tarvittavan osan nimikkeen ja numeron tai tilauskoodin sekä lähettimessä olevan valmistusnumeron. Elektroniikkamoduli Modulin tehtävä on muuntaa anturimodulilta saatava prosessipainetieto lähtöviestiksi 4-20 ma. Tämä muunnos voidaan tehdä lineaarisesti, juurtavasti, käänteisesti tai käyttäjän vapaasti valitsemilla 2-6 pisteen paine/ lähtöviestipareilla. Lähettimen näytöllisessä versiossa (koodit N) on oma näyttö ja näppäimet, joiden avulla on mahdollisuus suorittaa kaikki lähettimen toimintamäärittelyt. Luetteloon tähdellä (*) merkityt osat sekä ruuvit, mutterit ja tiivisteet ovat varaosia Kuva 5- Osaluettelo : Koteloinnit H ja T

18 Kuva 5-2 Osaluettelo : Kotelointi H, varustettu kaapelilla L

19 Kuva 5- Osaluettelo, kytkentätilallinen kotelo (koodi M) Kuva 5-4 Osaluettelo, näytöllinen kotelo (koodi N)

20 5..20 Osanro Osan nimi Tilauskoodi Osanro Osan nimi Tilauskoodi 2 * * 9 0 Mittauselin Tiiviste, silikonikumi Laitepistoke DIN4650 Lieriökantaruuvi M x 0 SFS279 Zne O-rengas 20 x 2 FPM Viton (PTFE) Tiiviste GDM-7, silikoni Johdinrasia GDM009, DIN4650 Lieriökantaruuvi S M x 5 SFS279 A4 Lieriökantaruuvi S M x 4 VSM02 A4 T ( ) * 5 * 6 7 * 8 9 * 20 2 * 22 2 Kiinnityssanka Tukilevy Kuusiomutteri M8 SFS2067 A4 Asennusteline S O-rengas, 42x2 FPM (Viton ) Kansi M Tiiviste, Silikonikumi Takalevy V Kiinnitysruuvi M4 V54495 V T T00256 T0087 T009 T2547 * * * 4 Suoja H, M ja T Suoja N Prosessiyhde T00295 T00400 ks.luku.. Satron Instruments Oy PL 22, 90 Tampere Puh , Telefax
