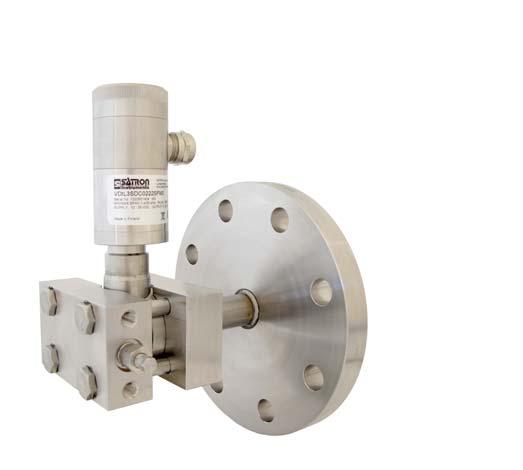

SATRON VDtL paine-erolähetin. Asennus- ja käyttöönotto-ohje Osaluettelo. BLVT830AV M3, revision Sisältö:

Transkriptio

1 BLVT80AV M, revision 5..0 Asennus- ja käyttöönotto-ohje Osaluettelo Sisältö: ASENNUS. Mekaaninen asennus. Sähkökytkennät KÄYTTÖÖNOTTO. Sovellukset / pinnankorkeuden mittaus. Hart 75-käyttäjäliitynnän käyttö. Käyttöönotto HART 75-käyttäjäliitynnällä.4 Hart 75-käyttäjäliitynnän käyttö.5 Käyttöönotto HART 75-käyttäjäliitynnällä.6 Käyttöönotto Satron-pAdvisor Service Softwaren ja SItoolsin avulla.7 Käyttöönotto lähettimen omilla näppäimillä.8 Viritykset käyttöönotossa VIRITYS. Viritettävyys. Vaimennus. Viritysesimerkkejä 4 RAKENNE JA TOIMINTA 5. OSALUETTELO DOKUMENTIT Tekninen spesifikaatio: BLVT80 Asennus- ja käyttöönotto-ohje: BLVT80AV Pidätämme oikeuden teknisiin muutoksiin niistä ennalta ilmoittamatta. HART on HART Communication Foundationin rekisteröity tavaramerkki. Hastelloy on Haynes International:n rekisteröity tavaramerkki. Teflon on E.I. du Pont de Nemours & Co:n rekisteröity tavaramerkki. Viton on DuPont Down Elastomer'in rekisteröity tavaramerkki Satron Instruments Oy PL, 90 Tampere Puh Telefax

2 BLVT80AV 5..0 ASENNUS. Mekaaninen asennus Taulukko kuvaan -: Putkistovarusteet. Kulma lähtöliitin Ø mm / G / ulkokierre. T-liitin Ø mm. Suora liitin Ø mm 4. Tulppa 5. Palloventtiili 6. Yhde G / 7. Putki x kalibroitu 8. Tiivistelevy DN80 ) 9. Laippayhde DN80 0. Mutteri Kuva - Suositeltava asennusasento (kuva -) - viritys- ja PLUG-liittimen kytkentäsuunta: pystysuoraan - kaapelin tulosuunta: alhaalta - prosessikytkentäsuunta: vaakasuoraan HUOM! Putkistovarusteiden materiaalit on valittava siten, että ne kestävät ympäristö- ja prosessiolosuhteet. ) Tiivistemateriaaleja valittaessa on huomioitava putkiston ja säiliön peittaus. Tiivistemateriaalit on valittava siten, ettei mahdollinen peittausaine imeydy tiivisteeseen. Suositeltava esim. Viton. Yleistä Laippalähetin asennetaan suoraan säiliön kylkeen, joten mittausolosuhteet voivat olla erittäin vaativat. Lähettimen sijoittelussa on kuitenkin pyrittävä huomioimaan, että lämpötilamuutoksien vaikutus on mahdollisimman pieni ja lisäksi on vältettävä mekaanisia rasituksia, kuten tärinää. Mittausputkistot Kuvassa - esimerkki laippalähettimen mittausputkistosta paineenalaisen säiliön pinnankorkeuden mittauksessa. Jos kyseessä olisi avoastian pinnankorkeuden mittaus, jäisivät osat...7 pois. 5 6 Prosessiliitäntöjen mitat : Prosessiliitäntä Ax, Dx ja Jx Laipan koko ISO DN80 PN40 ISO DN00 PN40 ANSI " 50 lbs ANSI " 00 lbs ANSI 4" 50 lbs ANSI 4" 00 lbs JIS 0K 80 JIS 40K 80 JIS 0K 00 JIS 40K 00 Laipan mitat Reiät b D Ød 4 Qty d k Koodi DC DD AE AF AG AH JC JD JE JF 4 Prosessiliitäntä Ax, Dx ja Jx, ulokkeella 7 Mitta E Ulokekoodi Prosessiliitäntä SA (Sandvik-clamp) Mitta Es Ulokekoodi , Kuva - 9

3 BLVT80AV 5..0 Mitat (mm) d d Kotelointityypeillä H, T ja M 88 Kotelointityypillä N 8 M0 / syvä 4 (PN00) 54±0, 96 k D Prosessiliitäntä Ax, Dx ja Jx 75 Pg9 std. kotelointityypeillä H ja T M0x,5 std. kotelointityypeillä M ja N Ø /4-8 NPSF A - A vapaa asennustila 00 Kotelointityypeillä H, T ja M 5 Kotelointityypillä N 45 Huom! Laipan mitat sivulla! 5 A A 0 min. R75 60 Pg9 std. kotelointityypeillä H ja T M0x,5 std. kotelointityypeillä M ja N Optio L >90 Optio K >00 Kuva -a Mitat

4 Mitat (mm) Huom! Laipan mitat sivulla! BLVT80AV 5..0 d 0 Prosessiliitäntä TA, TB ja TC - Tri-clamp DN8... 6,5 DN ØD 8 5 6,5 50, ,5 Prosessiliitäntä Ax, Dx ja Jx, ulokkeella Ulokekoodi Mitta E Ø5 d Ø D k D E ±0.4 A ØD +0. Es -0. Prosessiliitännät VA ja VB - SMS8 ja SMS5 Prosessiliitäntä SA Ulokekoodi 4 6 Koko 8 5 Mitat ØD A Kierre Rd 60 x /6 Rd 70 x /6 Mitta Es 54, k AV k AV 46 7 Ø4-0,05 M45 x Ø4-0,05 M45x Kuva -b Mitat Prosessiliityntä BA - M45x Prosessiliityntä BB - M45x metallikartiolla 4

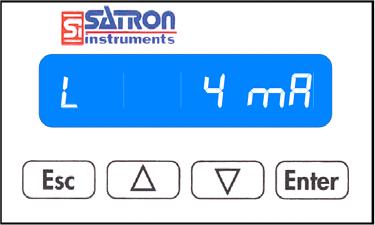

5 Mitat (mm) Ø48 BLVT80AV 5..0 Kotelointi DIN 4650 pistoliittimellä, koodit H ja T PG9 std. kotelointityypit H ja T Ø48 Kytkentätilallinen kotelointi, koodi M 75 M0 x,5 std. kotelointityyppi M Kytkentätilallinen kotelointi näytöllä, koodi N 70 M0 x,5 std. kotelointityyppi N Näytöllinen kytkentätilallinen kotelo DIN 4650 pistoliittimellä, koodi N-/-- P 90 PG9 std. kotelointityyppi N, DIN 4650 pistoliittimellä Esc Enter Kuva -c Mitat 5

6 BLVT80AV A M6 A 0 70 A - A Kuva -4 Laippayhde (Tilauskoodi M sisältäen kuusiomutterit M6 ja tiivisteen) Vertailupaine Vertailupaine voidaan liittää molempiin lähetintyyppeihin soikiolaipalla (ks. valintataulukko). Soikiolaippa helpottaa lähettimen irrottamista prosessista ja liittämistä siihen. Ympäristön lämpötilamuutokset aiheuttavat välitinnesteessä tilavuusmuutoksia, jotka vaikuttavat mittaustarkkuuteen. Tämän vuoksi paineenvälittimen kapillaari on suojattava ympäristön lämpötilamuutoksilta. Vertailupaine voidaan tuoda myös hydraulisella paineenvälittimellä tuntoelimelle. Välitinkapillaari on kiinnitetty suoraan prosessilaipan /4-NPSF-kierteeseen tai liitetty hitsaamalla, välitintyypistä riippuen. Kapillaaritäyttö ja -liitännät on tehty valmiiksi. Kapillaariliitoksia ei saa aukaista asennuksessa, koska välitinnesteeseen alkaa välittömästi liueta ilmaa ja välittimen täyttönesteen määrä muuttuu. Ilma ja täyttönestemäärä vaikuttavat oleellisesti mittaustarkkuuteen. Aukaistut laitteet on toimitettava valmistajalle uudelleen täytettäviksi. 5 L 7 90 Yhteen pituus L : Koodi = 5 mm Koodi 4 = 04 mm Koodi 6 = 55 mm 4 Yhde on hitsattava siten, ettei kartiotiivistepinta soikeudu tai vetele (esim. pienellä palolla useampi kierros).. Hitsattava Sandvik-yhde DN70 PN40. Tiiviste EPDM (Tilauskoodi T0505). Sulkutulppa (T549804) 4. Sandvik-vanne DN70 PN40 (V80000). Hitsattava Sandvik-yhde DN70 PN40. Tiiviste EPDM (Tilauskoodi T0505) Options: FPM (Tilauskoodi T0504) PTFE (Tilauskoodi T050). VDtL-lähetin Sandvik-prosessiliitännnällä Kuva -5 Sandvik-sulkutulppa Kuva -6 Hitsattava Sandvik-yhde

7 BLVT80AV 5..0 Prosessiliitynnöille BA ja BB 57. Lähetin mittauksessa. Lähetin voidaan tarkastaa, vaihtaa, kalibroida tai lähettimen kalvo voidaan huuhdella.. M45x Ø60 Kuva -7 Pasve Ba toiminta-asennot Kuva -0 Yhde BB M45x, prosessiliitännälle BB, tilauskoodi M (Hitsaustuurnan tilauskoodi M05047) Yhde Tiiviste Lähetin SMS-SI asennusyhteet : L L Ød ØD Kuva -8 Asennus tyyppi SMS-SI O-rengas Putkiasennus Säiliöasennus Lähetin Yhde KOKO 8 5 L 7 0 MITAT Ød L 8, ØD KIERRE Rd 60 x /6 Rd 70 x /6 Kuva -9 Asennus tyyppi SMS Kuva - Asennusmitat tyyppi SMS-SI 7

8 . Sähkökytkennät BLVT80AV 5..0 Lähettimen syöttöjännite ja kuormitettavuus kuvan -8 mukaisesti. Viestijohtimeksi suosittelemme kierrettyä parikaapelia. Viestijohtimia ei saa viedä lähelle korkeajännitteisiä kaapeleita, suuria sähkömoottoreita tai taajuusmuuttajia. Kaapelin vaippa maadoitetaan jännitteen syöttöpäästä tai käytettävän säätöjärjestelmän valmistajan suosituksien mukaisesti. Kuva -7 PLUG-liittimen kytkentärasian irrotus Open. Irrota ruuvi. Väännä auki Kuorma / Ω Min. kuorma käytettäessä HART - kommunikointia on 50 Ω 000 R max = Syöttöjännite - V I max I max = 0.5 ma käytettäessä HART -kommunikointia I max = ma (ylemmän hälytysvirran ollessa valittuna) Toimintaalue Syöttöjännite / V 40 Kuva -8 Lähettimen kuormitettavuus Asennon valinta x mm Kiristä ruuvi Pg9 Kuva -9 Kytkentärasian suunnan valinta

9 BLVT80AV 5..0 ma - + ma S PZ Z.5 Hart RUN D DN UP 60 Test Test Load Power Load Power Kuva -0, johdotus H ja T koteloinnit Kuva -, johdotus M kotelointi ma Test Load Power Load Power Kuva -, johdotus N kotelointi Kuva -, johdotus N kotelointi, DIN 4650 PLUG-liitännällä KÄYTTÖÖNOTTO Käyttöönotto riippuu käyttäjäliitynnän tyypistä ja siihen ladatusta kuvauksesta VALMET / SATRON. Lisäksi on huomioitava, että käytettäessä vanhempaa VALMET-kuvausta on myös lähetin muutettava ymmärtämään vanhaa VALMETkuvausta. Muutos kuvauksesta toiseen tehdään kirjoittamalla MESSAGE-kenttään joko teksti.valmet tai.satron (Huom. kirjaimet isoja ja edessä piste). Kirjoituksen jälkeen sähköjen poiskytkeminen lähettimeltä aktivoi kirjoitetun kuvauksen. 9

10 . Sovellukset/Pinnankorkeuden mittaus Avoin säiliö Pinnankorkeuden mittaus painelähettimellä perustuu nesteen staattisen paineen mittaamiseen. Staattinen paine ei ole riippuvainen astian muodosta eikä sen tilavuudesta. Se saadaan kertomalla nesteen tiheys pinnankorkeudella ja maan vetovoiman kiihtyvyydellä: p = ρ h g jossa p = staattinen paine ρ = tiheys h = nestepinnan korkeus g = maan vetovoiman kiihtyvyys Laippakalvolle vaikuttava paine on täten suoraan verrannollinen nestepinnan korkeuteen ja lähetin voidaan virittää mittaamaan pinnankorkeutta. Vertailupaineen liitäntään johdetaan ilmanpaine. Nestepinnan alaraja on normaalisti lähettimen yläpuolella. Tämä huomioidaan alkupisteen siirrolla. Esimerkki: BLVT80AV 5..0 Suljettu säiliö Nesteen pinnankorkeuteen verrannollisen paineen ohella laippakalvoon vaikuttaa myös säiliössä mahdollisesti oleva yli- tai alipaine. Nestepinnan yläpuolinen paine huomioidaan liittämällä se paine-erolähettimen alapaineliitäntään (miinuspuolelle). Näin tuntoelimen yli vaikuttava paine-ero on suoraan verrannollinen nestepinnan korkeuteen ja mittauksesta on eliminoitu ne painevaihtelut, joita nestepinnan yläpuolella mahdollisesti ilmenee. Kondensoitunut neste tai pursevesi, jota on vertailupaineen mittausputkistossa ns. miinuspatsaana, aiheuttaa staattisen paineen. Se ilmenee myös hydraulista paineenvälitintä käytettäessä. Staattinen paine huomoidaan miinuspatsaan kompensoinnilla. Kompensoinnin suuruus saadaan vähentämällä lähettimen alapainepuolelle vaikuttavasta staattisesta paineesta paine, jonka pinnan minimikorkeutta vastaava nestepatsas aiheuttaa lähettimelle. Maks.pinta Max.level h h Maks.pinta Max.level Min.pinta Min.level OUTPUT / ma 0 ZERO SUPPRESSION SPAN Esimerkki: h0 ρ 0 h h Min.pinta Min.level ρ ρ PRESSURE / mbar 0540 h = mitatt. pinnan maks.- ja min.korkeuden ero (.5 m) h = pinnan minimikorkeus lähettimeltä (.5 m) ρ = mitattavan aineen tiheys (950 kg/m ) g = maan vetovoiman kiihtyvyys (9.8 m/s ) Tällöin alueen leveydeksi (p ) ja alkupisteen siirroksi (p ) saadaan: p = h ρ g = (.5 m) (950 kg/m ) (9.8 m/s ) =. kpa p = h ρ g = (.5 m) (950 kg/m ) (9.8 m/s ) = 4.0 kpa Mittausalue = p...(p + p ) = 4 kpa...7. kpa (40 mbar...7 mbar) h = mitatt. pinnan maks.- ja min.korkeuden ero (.5 m) h = pinnan minimikorkeus lähettimeltä (.0 m) ρ = mitattavan aineen tiheys (950 kg/m ) h 0 = miinuspatsaan korkeus (5.0 m) ρ 0 = miinuspatsasnesteen tiheys (960 kg/m ) Alueen leveydeksi (p ) saadaan: p = h ρ g = (.5 m) (950 kg/m ) (9.8 m/s ) =.6 kpa Vastaavasti min.pintaa ja miinuspaatsasta vastaaviksi paineiksi (p and p 0 ) saadaan: p = h ρ g = (.0 m) (950 kg/m ) (9.8 m/s ) = 9. kpa p 0 = h 0 ρ 0 g = (5.0 m) (960 kg/m ) (9.8 m/s ) = 47. kpa Miinuspatsaan kompensointia vastaava paine on: p = p - p 0 = -7.8 kpa Mittausalue = p...(p + p ) = -7.8 kpa kpa (-78 mbar...-5 mbar) 0

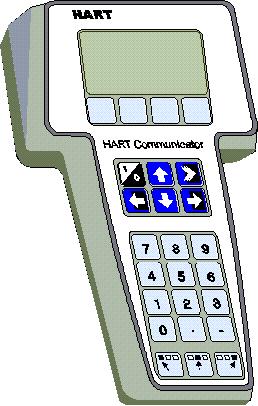

11 . 75-käyttäjäliitynnän käyttö Toimintonäppäimet Kuusi toimintonäppäintä on sijoitettu alfanumeerisen näppäimistön yläpuolelle.. Käyttöönotto HART 75 -käyttäjäliitynnällä BLVT80AV 5..0 Lähettimen asennuksen ja kytkentöjen jälkeen kytke käyttäjäliityntä lähettimeen. ON/OFF-näppäimellä (I/O) saadaan käyttäjäliityntä päälle ja pois. Kun käyttäjäliityntä on laitettu päälle se alkaa hakea siihen liitettyä HART -lähetintä. Jos lähetintä ei löydy, näytölle tulee teksti No Device Found. Press OK. ONLINE-valikko tulee näytölle kun käyttäjäliityntä on löytänyt halutun lähettimen. (^) Näppäimellä voidaan liikkua valikoissa ylöspäin ja rullata listoja eteenpäin. (v) Näppäimellä voidaan liikkua valikoissa alaspäin ja rullata listoja taaksepäin. (<) Kaksitoimintonäppäimellä voidaan siirtää kursoria vasemmalle ja peruuttaa takaisin aikaisempaan valikkoon. (>) Tällä kaksitoimintonäppäimellä voidaan siirtää kursoria oikealle ja valita valikosta toiminto. (>>>) Pikavalintanäppäimellä käyttäjäliityntä käynnistyy ja näyttöön tulee pikavalintavalikko, joka voidaan määritellä halutuksi. Funktionäppäimet Funktionäppäimillä F, F, F ja F4 voidaan suorittaa ohjelmatoimintoja, jotka näkyvät näytössä kunkin funktionäppäimen yläpuolella. Liikkuessasi ohjelmistovalikoissa funktionäppäinten toiminnot muuttuvat valikon mukaan. Näyttöön tulee valikko: Measurement (mittaus) Configuration (konfigurointi) Information (informaatio) 4 Diagnostics (määritys) Haluttaessa muuttaa mittausaluetta, mittausyksikköä, vaimennusaikaa tai lähdön muotoa (lineaarinen/juurtava) valitse valikosta Configuration. Näyttöön tulee valikko: Range values (mittausalue) Detailed config (yksityiskoht. määritys) Mikäli muutat mittausaluetta valitse em. valikosta Range values. Näyttöön tulee valikko: LRV (mittausalueen alaraja) URV (mittausalueen yläraja) LSL (anturin alaraja) 4 USL (anturin yläraja) 5 Min span (minimi alueen leveys) 6 Apply values (lisää arvot) Mikäli muutat mittausyksikköä, vaimennusaikaa tai lähdön muotoa valitse Configuration-valikosta valikko Detailed config. Näyttöön tulee seuraava valikko: Damping (vaimennus) Pres. unit (paineen yksikkö) Tempr. unit (lämpötilan yksikkö) 4 Alarm current (hälytysvirta) 5 Write protect (kirjoitusuojaus) 6 Lin. func (linearisointifunktio) 7 Diff El status (Diff-El-tila) 8 Burst mode (pursketoiminto) 9 Burst option (purskeoptio) Poll addr (väyläosoite) Tag (positio) User function (käyttäjäfunktio) User funct. setup (edellisen asetus) Edellä olevien toimenpiteiden jälkeen tai jos lähetin on määritelty jo toimittajan puolesta tulee lähetin nollata asennuspaikassaan. Paina Diagnostics ja sitten PV Zero calibr. Näyttöön tulee teksti Give correct value for Zero pressure in... Kuva - 75-käyttäjäliityntä Näytössä näkyy lähettimen sen hetkinen nollapiste ja ko. näytössä voidaan suorittaa lähettimen nollaus.

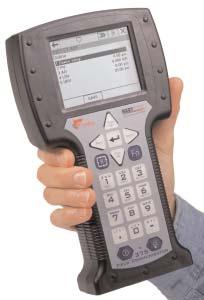

12 .4 75-käyttäjäliitynnän käyttö Näyttöön tulee valikko: Measurement (mittaus) Configuration (konfigurointi) Information (informaatio) 4 Diagnostics (määritys) 5 Review (tarkastelu) Haluttaessa muuttaa mittausaluetta, mittausyksikköä, vaimennusaikaa tai lähdön muotoa (lineaarinen/juurtava) valitse valikosta Configuration. Näyttöön tulee valikko: Range values (mittausalue) Output (ulostulo) Tranfer function (siirtofunktio) 4 General setup (yleiset asetukset) BLVT80AV 5..0 Mikäli muutat mittausaluetta valitse em. valikosta Range values. Näyttöön tulee valikko: LRV (mittausalueen alaraja) URV (mittausalueen yläraja) LSL (anturin alaraja, tehdasasetus) 4 USL (anturin yläraja, tehdasasetus) 5 Min span (minimi alueen leveys) 6 Apply values (lisää arvot) Tehdasasetuksia ei voi muuttaa. Mikäli muutat vaimennusta valitse Configuration-valikosta valikko Output. Näyttöön tulee seuraava valikko: Damping (vaimennus) Alarm current (hälytysvirta) Mikäli muutat lähdön muotoa valitse Configurationvalikosta valikko Transfer function. Näyttöön tulee seuraava valikko: Lin. func (linearisointifunktio) User function data (käyttäjäfunktio) Edellä olevien toimenpiteiden jälkeen tai jos lähetin on määritelty jo toimittajan puolesta tulee lähetin nollata asennuspaikassaan. Paina Diagnostics, sitten Sensor trim ja lopuksi Zero trim Kuva - 75-käyttäjäliityntä.5 Käyttöönotto HART 75 -käyttäjäliitynnällä Lähettimen asennuksen ja kytkentöjen jälkeen kytke käyttäjäliityntä lähettimeen. Näyttöön tulee ensin päämenu päämenu (Main menu). Päämenusta valitaan HART Application. Näyttöön tulee teksti : WARN-Loop be removed from automatic control Näytössä olevilla ABORT tai OK kuittauksilla hylätään tai hyväksytään lähettimen nollaus. Huom. UPPER ja LOWER SENSOR TRIM komennot vaativat tarkat painereferenssit ja on tarkoitettu anturin trimmaukseen. ZERO TRIM on tarkoitettu mittausarvon nollaukseen asennuksen jälkeen.

13 USB HART + 4V - 00R 0.0% R 8mA L 50R R SATRON VDtL paine-erolähetin.6 Käyttöönotto Satron-pAdvisor Service Softwaren avulla BLVT80AV 5..0 Mikäli halutaan käyttöön kaikki älykkään lähettimen toiminnot, suosittelemme käytettäväksi Satron-pAdvisor -ohjelmaa ja Satron SI-Toole USB-Hart modemia. Lähettimen testikytkentä konfigurointia ja paine- / lähtöviestiarvojen tarkistusta ja viritystä varten sekä SENSOR TRIM toiminnalle. Suositeltava kalibrointilaitteisto Satron-pAdvisor -ohjelma SATRONin Smartlähettimille (ladattavissa veloituksetta PC: (käyttöjärjestelmä Win-98 tai Windows 000, Windows XP) DMM: Digitaalinen volttimittari, perustarkkuus DCV parempi kuin 0,0 % lukemasta (esimerkiksi Fluke 8840A, Keithley 000) Kalibrointipaineen syöttö- ja mittauslaite (tarkkuus parempi kuin 0,0 % lukemasta) USB-Hart modeemi, Satron SI Toole, tilauskoodi: M000 Digitaalivolttimittari lähtöviestin mittausta varten Um+ USB Rx Tx +5V Pwr OK Rx HART Tx Um- Ext. power in 4mA = 0.4V V 0mA = VDC DC or AC Um+ Um+ Si-Toole USB / HART modem Um- Vsup+ Um- Vsup- IP40 NOTE! Do not switch Vsup ON in live circuit I Vsup ON/OFF PC VDtL-lähetin Painekalibraattori Kuva - Kalibrointikytkentäikkuna.7 Käyttöönotto lähettimen omilla näppäimillä Näytön valikoiden käytöstä on oma erillinen ohjeensa, liitteenä tämän käyttöohjeen takana. Näytöllinen kotelo, koodi N Käyttäjäliittymän toiminnot : Esc = noustaan takaisinpäin kohti päävalikon alkua = askelletaan valikoissa samaa tasoa ylöspäin tai kasvatetaan asetettavaa parametriä = askelletaan valikoissa samaa tasoa alaspäin tai pienennetään asetetttavaa parametriä Enter = liikutaan syvemmälle valikoissa tai hyväksytään komento, parametrien asetus Kuva -4 Näytöllinen VDtL paine-erolähetin

14 75-ohjelmistopuu Measurement PV Pres. AO % rnge LRV Sensor Housing URV LSL USL Configuration Range values Min Span Apply values BLVT80AV ma 0 ma ON LINE Detailed config Damping Pres. unit Tempr. unit Alarm current Write protect Lin.func Diff El status Burst mode Point pressure Burst option Point output Poll addr... Tag Point6pressure User function Point 6 output User funct. setup Ref. temperature Vol. temp.coeff. Manufacturer Model Information Device info Sensor s/n Message Universal rev Fld dev rev Software rev Hardware rev Descriptor Final asmbly num P-SMART special Selection code P-SMART Process seal Housing type Body/Flange mater Diaph/(+)diaph mat (-)diaphragm mater Diaphragm coating Extension material Fill fluid Explosion proof Diagnostics Device status flags Zero device status Loop test Loop calibr. PV Zero calibr PV Span calibr Digital inputs Date Tempr calibr. ALARM CPUEE ER ALARM ADSEN ER ALARM ADTS ER ALARM ADTH ER ALARM ELDR ER SCI ERR AD ERR HA FR ERR HA DA ERR ADCEE ERR Reserved Reserved Sensor tempr cal Housing tempr cal 4

15 Measurement Configuration PV Press AO % rnge Sensor Housing Range values LRV URV LSL USL Min Span Apply values Damping Alarm current 4 ma 0 ma BLVT80AV /75-ohjelmistopuu (Valmistajatunnus: SATRON) ON LINE Output Transfer function General setup Lin. func User function data Pres. unit Temp unit Write protect Tag Descriptor Message Date User point cnt User unit USER Temp correction. Pres. Out Prs 6. Out Reference temp Vol. temp coeff. Information Measuring point Device info Construction info HART Manufacturer Model Dev Type Serial no. Sensor no. Device no. Software rev Hardware rev Selection code Process connection Housing type Body/flange mater Diaphragm mater (+) Diaphragm mater (-) Diaphragm coating Extension material Ext lenght code Fill fluid Explosion proof Temp code Process connect (-) Universal rev Fld dev rev Poll addr Burst mode Burst option Diagnostics Review Device status Sensor trim Output functions Temperature trim Other functions Self test Error info Statistics Zero trim Lower sensor trim Upper sensor trim Loop test Output trim Sensor temp trim Housing temp trim Master reset Factory defaults 5

16 BLVT80AV Viritykset käyttöönotossa, pistoliitinkotelo T, manuaalisäädöt Lähetin toimitetaan valmistajalta viritettynä tilauksen mukaiselle alueelle, sekunnin sähköisellä vaimennuksella. Jos aluetta ei ole määritelty, lähetin viritetään maksimialueelle. Kotelon päädyssä ovat alkupisteen ja alueenleveyden säätöakselit, suojakumin alla. Mittauspistukat (TEST) ovat suojakumin alla. Kuva -4, pistoliitinkannellinen kotelo manuaalisäädöillä, koodi T Tarkastustoimenpiteet - Tarkasta, että syöttöjännitteen hurina ei ylitä arvoa,5 V hh taajuusalueella Hz. - Tarkista mille alueelle ja kuinka suuri alkupisteen siirto lähettimelle on valmistajan toimesta tehty (näkyy laitekilvestä). - Aseta alkupiste tarvittaessa paikalleen. Ohje nollauksesta kohdassa. Viritysesimerkki. Z S PZ.5 Hart RUN D DN UP 60 Test PLUG-liitinkotelo, koodi T Säätöakselien toiminnat : RUN = käyttöasento PZ = lähettimen nollaus D = vaimennus S = prosessimuuttujan yläraja Z = prosessimuuttujan alaraja DN = alaspäin UP = ylöspäin Kuva VIRITYS. Viritettävyys Maks. alueenleveys on VDtL-lähettimellä 5-kertainen min. alueenleveyteen verrattuna. Alueenleveyden säätö tehdään kotelon päältä, suojakumin alta (kuva - ). Alkupisteen siirto Maks. alkupisteen siirto on (+)-suuntaan 86 % ja (-)- suuntaan 00 % maks. alueesta. Alkupisteen säätö tehdään kotelon päältä, suojakumin alta. Hart Z RUN S PZ.5 D DN UP 60 Test Hart Z RUN S PZ.5 D DN UP 60 Test Kuva Kuva

17 BLVT80AV 5..0 Mittausalue Mittausalueen alku- ja loppupisteet eivät saa poiketa nollasta enempää kuin maks. alueenleveyden verran. Esim. alueen 4 lähetintä, jonka mittausalue on 0-4/00 kpa, ei voida virittää mittaamaan painetta kpa, koska maks. alueenleveys on 00 kpa.. Vaimennus Jos mittauspaineessa esiintyy pulssimaista sykettä, voidaan sitä vaimentaa kotelon päällä suojakumin alla sijaitsevalla trimmerillä, asento D. Lähetin toimitetaan valmistajalta pienimmällä sähköisellä vaimennuksella varustettuna. Jos halutaan säätää vaimennusta suuremmaksi, akselia kierretään myötäpäivään.. Viritysesimerkki Ennen varsinaista viritystä suoritetaan lähettimen nollaus :. Käännä valintakytkin PZ-asentoon. Käännä säätökytkintä hienosäätöalueella edestakaisin molempiin reunoihin ja pidä kytkintä reunassa sekunnin ajan (s.).. Käännä valintakytkin asennosta PZ asentoon RUN. Yhdellä virityskerralla tehtävä maksimikorjaus on rajattu 5%:iin sensorin maksimialueesta. Kaikki PZ-toiminnolla tehdyt muutokset voidaan perua (palautus tehdasasetuksiin) kääntämällä viritystrimmeriä molempiin reunoihin kolme kertaa. Vaimennuksen asettelu ei vaikuta lähettimen muuhun viritykseen. Vaimennuksen säätö :. Käännä valintakytkin D-asentoon. Käännä säätökytkintä edestakaisin noin ±0, tällöin vaimennuksen säätö aktivoituu.. Säädä säätökytkimellä haluttu vaimennus s. 4. Käännä valintakytkin asennosta D asentoon RUN. Z RUN S PZ.5 D DN UP 60 ±0 Hart Z RUN S PZ.5 D DN UP 60 Test Z S PZ.5 RUN D DN UP 60 Kuva -4 Lähettimen nollaus (PVZ) Hart Z RUN S PZ.5 D DN UP 60 Test Kuva - Vaimennuksen säätö

18 BLVT80AV ±0 Lähettimen virittäminen halutulle mittausalueelle : - esim. mittausalue kpa (alueen 5 lähetin) S PZ Z.5 RUN D Hart DN UP S PZ Z.5 RUN D DN UP 60 Test Kuva -5 Lähettimen alkupisteen virittäminen ±0 60 S PZ Z.5 RUN D DN UP 60 Toimenpiteet: A. Alkupisteen virittäminen - Syötä alkupistettä vastaava paine.. Käännä valintakytkin Z-asentoon, kuva -4. Käännä säätökytkintä hienosäätöalueella edestakaisin noin ±0 jolloin alkupisteen säätö aktivoituu.. Käännä säätökytkintä haluttuun suuntaan (DN=alaspäin ja UP=ylöspäin) kunnes lähtöviesti on 4mA. (säätöalue hienosäätöalueella on ±0.75% mittaus alueesta ja säädön nopeus on ±.5% mittausalueesta / sekunti). 5. Käännä valintakytkin RUN-asentoon. B. Mittausalueen virittäminen - Syötä aluetta vastaava paine 500 kpa. Käännä valintakytkin S-asentoon, kuva -5. Käännä säätökytkintä hienosäätöalueella edestakaisin noin ±0 jolloin mittausalueen säätö aktivoituu.. Käännä säätökytkintä haluttuun suuntaan (DN=alaspäin ja UP=ylöspäin) kunnes lähtöviesti on 0 ma. (säätöalueen suuruus hienosäätöalueella on ±0.75% mittausalueesta ja säädön nopeus on ±.5% mittausalueesta /sekunti). 5. Käännä valintakytkin RUN-asentoon. - Syötä alkupistettä vastaava paine. - Toista viritykset saavuttaaksesi haluamasi tarkkuuden. Hart Z RUN S PZ.5 D DN UP 60 Test Kuva -6 Lähettimen mittausalueen virittäminen 8

19 4. RAKENNE JA TOIMINTA Anturimoduli Kalvolla prosessista erotettu, silikoniöljyllä täytetty pietsoresistiivinen anturi. Anturin paine ja lämpötila mitataan 4-bittisellä AD-muuntimella. Lineaarisuus- ja lämpötilavirheet korjataan digitaalisesti omalla mikroprosessorilla, joka on liitetty anturimoduliin. Anturi muuntaa paineen sähköiseksi signaaliksi. Muuntoon käytetään Wheatstonen siltaa, jota syötetään tasavirralla. Paineen siltaan aiheuttama elastinen muodonmuutos aikaansaa sillan epätasapainon, joka mitataan tasajännitesignaalina. BLVT80AV 5..0 Elektroniikkamoduli Modulin tehtävä on muuntaa anturimodulilta saatava prosessipainetieto lähtöviestiksi 4-0 ma. Tämä muunnos voidaan tehdä lineaarisesti, juurtavasti, käänteisesti tai käyttäjän vapaasti valitsemilla -6 pisteen paine/ lähtöviestipareilla. Lähettimen näytöllisissä versioissa (koodi N) on oma näyttö ja näppäimet, joiden avulla on mahdollisuus suorittaa kaikki lähettimen toimintamäärittelyt. Sensor Module CPU Module Analog to Digital Conversion Non-Volatile Memory for Parameters - Correction Coefficients - Transmitter Information - Transmitter Configuration (Range Values, Damping, Lin.Funktion...) Microcontroller with Flash-memory Functions - Range Settings - Damping - Diagnostic - Units - Communication - Transfer function - Correction Calculation for Temperature and Linearization Interface Stage - Failure protection - Test Connections - Cable connections Analog Output HART Digital to Analog Conversion (4... 0mA) HART Digital Communication Module Temperature Temp. Sensor Pressure Sensor Module Abs. or Gage Pressure Sensor Temp. Sensor dp Sensor Module dp Sensor Display Module (optional) Buttons LCD-Display Pressure - + Differential Pressure Kuva 4- SATRON VDtL-lähettimen toiminnallinen rakenne OSALUETTELO Varaosia tilatessanne pyydämme ilmoittamaan tämän dokumentin numeron ja päiväyksen BLVT80AV 5..0, tarvittavan osan nimikkeen ja numeron tai tilauskoodin sekä lähettimessä olevan valmistusnumeron. Luetteloon tähdellä (*) merkityt osat sekä ruuvit, mutterit ja tiivisteet ovat varaosia. Osanro Osan nimi Tilauskoodi Osanro Osan nimi Tilauskoodi * * * * * 5 * 6 Johdinrasia GDM009, DIN4650 Tiiviste GDM-7, silikoni Mittauselin Kuusioruuvi, M0x90 SFS06 A4 Tiiviste 46/50x.7 PTFE Prosessiliityntä koonta Kuusiomutteri, M0 SFS067 A4 Ilmausventtiili ¼-NPT Lieriökr. S Mx5 SFS79 A4 Poskilaippa VDt PN00 Suoja, H, M ja T kotelointi Suoja, N kotelointi Kiinnityssanka Tukilevy T T T07 T0095 T00400 T54495 T54 7 * 8 9 * 0 * 5 * * 9 * 9 * 9 Kuusiomutteri M8 SFS067 A4 Asennusteline S O-rengas, 4x FPM (Viton ) Kansi M Tiiviste, Silikonikumi Takalevy V Kiinnitysruuvi, M4 Kuusioruuvi M0x40 SFS064 m A4 Liitinvanne NS70/76. SFS Kuusiomutteri M0 SFS067 A4 Tiiviste EPDM Tiiviste FPM (Viton ) Tiiviste PTFE Yhde 5 mm Yhde 04 mm Yhde 55 mm T T0056 T0087 T009 T T0505 T0504 T050 T54790 T5479 T5479 9

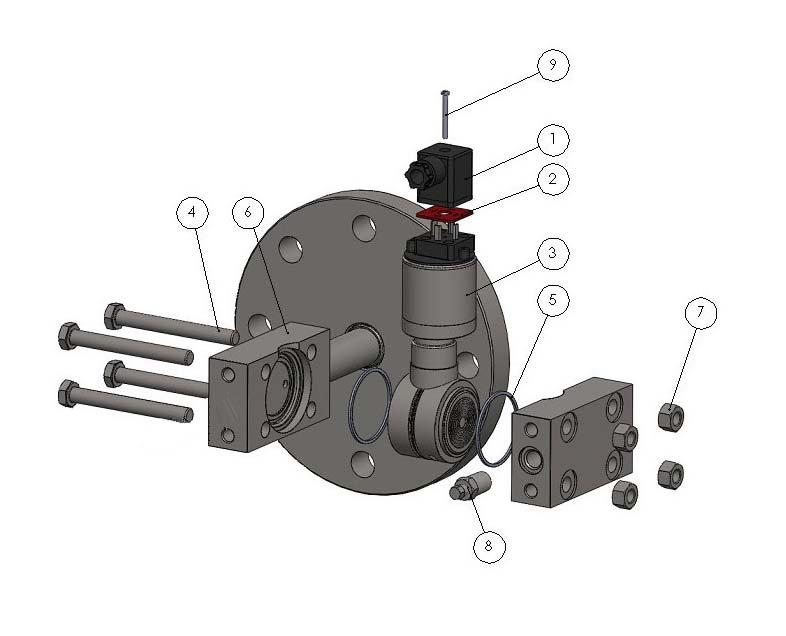

20 BLVT80AV Kuva 5- Osaluettelo: VDtL laipallisella prosessiliitännällä ja kotelointikoodilla H tai T (PLUG-liitin) 9 0 Kuva 5- Osaluettelo: VDtL:n kytkentätilallinen kotelo, koodi M Kuva 5- Osaluettelo: VDtL:n kyt kentätilallinen kotelo näytöllä, koodi N

21 BLVT80AV 5..0 Kuva 5-4 Osaluettelo: VDtL:n Sandvik-clamp prosessiliityntä, koodi SA Kuva 5-5 Osaluettelo: Asennusosat erilliselektroniikalle (koodit L ja K) 0540

22 SATRO VDtL paine-erolähetin BLVT80AV 5..0 Satron Instruments Oy PL, 90 Tampere Puh , Telefax
