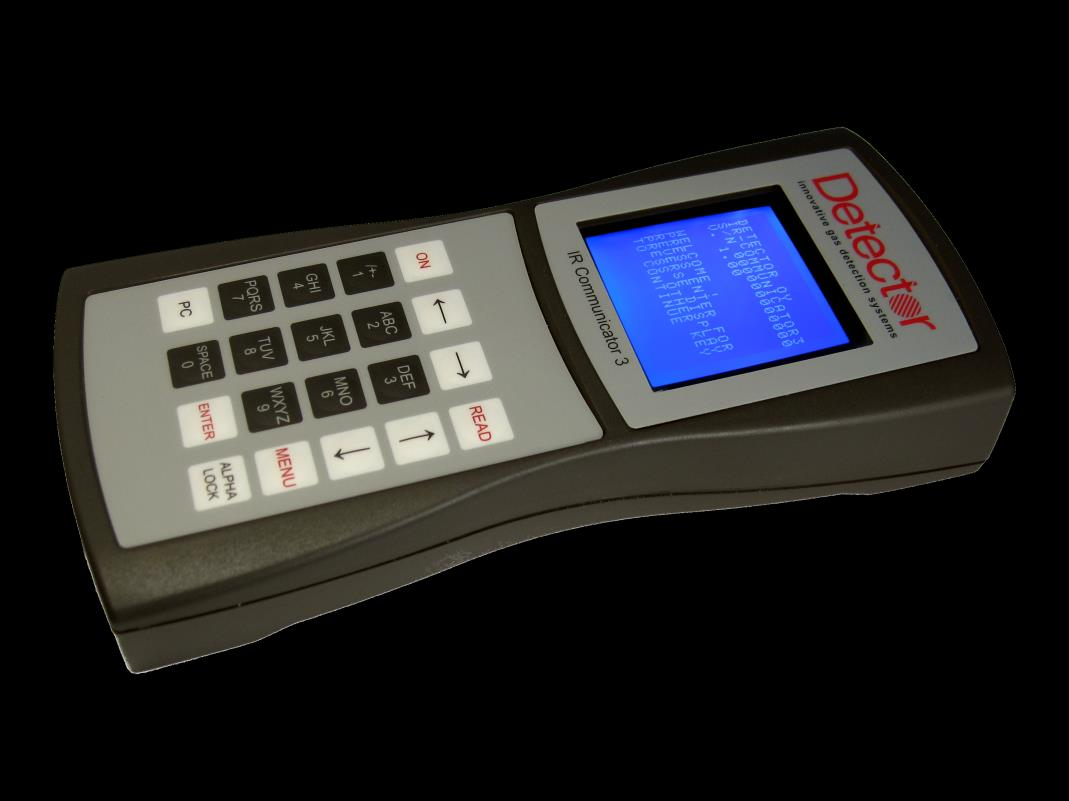

1 IR Communicator 3 KÄYTTÄJÄN KÄSIKIRJA Koodi nro

2 Koodi nro Rev. 0 Sivu 2/13 IR Communicator 3 Käyttäjän käsikirja Esipuhe Tämä käsikirja on tarkoitettu IR Communicator 3 laitteelle, joka on varustettu ohjelmaversiolla 0 tai uudempi. On suositeltavaa säilyttää käyttöohjetta IR Communicator 3:n läheisyydessä. Ottakaa takuu- ja huoltoasioissa yhteyttä Detector Oy:n huolto-osastoon. Vastaamme mielellämme kaasunvalvontaa koskeviin kysymyksiinne. DETECTOR OY Telekatu 8 FI Turku Puh Fax detector@detector.fi

3 IR Communicator 3 Käyttäjän käsikirja Koodi nro Rev.0 Sivu 3/13 SISÄLTÖ ALOITUS... 4 Näppäimistö Lue DGT Valikkorakenne Parametrien selitykset Muuta DGT:n asetuksia KALIBROINTI Kalibroi NOLLA Kalibroi KAASU Kalibroi virtalähtö 0 / 4 ma Kalibroi virtalähtö 20 ma TERMINAALI... 13

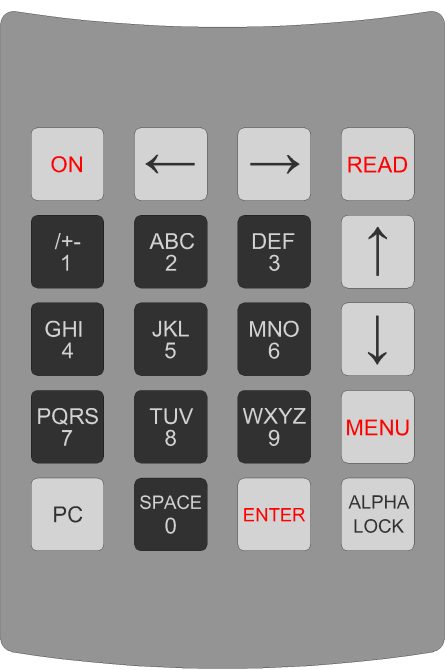

4 Koodi nro Rev. 0 Sivu 4/13 IR Communicator 3 Käyttäjän käsikirja ALOITUS IR Communicator 3 on huoltolaite DGT-sarjan kaasunilmaisimille. Huollon saa suorittaa ainoastaan Detector Oy:n valtuuttama huoltohenkilö. Väärin suoritettu huolto voi vaurioittaa kaasunilmaisinta! IR Communicator 3 laitteella voit: Tarkkailla DGT-kaasunilmaisimen mittamaa pitoisuutta Lukea ja kirjoittaa parametrejä Kalibroida DGT-kaasunilmaisimen VAROITUS! Aseta hälytystenesto valvontakeskukselle mikäli tarpeen. Huollon aikana ilmaisin voi aiheuttaa hälytyksen. TÄRKEÄÄ! Peitä viereisten (< 1 m) DGT-kaasunilmaisimien IR-linssit kommunikaation varmistamiseksi. Näppäimistö ON käynnisty / sammutus READ lue DGT MENU kalibrointivalikko hyväksy / suorita ALPHA LOCK syöttötapa kirjaimet / numerot PC ei käytössä versiossa 0 kursori vasemmalle kursori oikealle alas ylös

5 IR Communicator 3 Käyttäjän käsikirja Koodi nro Rev.0 Sivu 5/13 2. Lue DGT ON DETECTOR OY IR-COMMUNICATOR3 S/N V. 00 WELCOME! PRESS FOR REVERSE DISPLAY PRESS OTHER KEY TO CONTINUE 2. Näköyhteys < 1 m tai kaapeli Säilytä yhteys lähetyksen ja kalibroinnin ajan 3. READ DGTeex V 00 S/N OXYGEN VALUE % OUTPUT ma SCALE LO SCALE HI LIMIT: DELAY: s LOCOUNTS HICOUNTS CALIBRATION GAS: 0200 % ---MORE---

6 Koodi nro Rev. 0 Sivu 6/13 IR Communicator 3 Käyttäjän käsikirja 3. Valikkorakenne DGTeex V 00 S/N OXYGEN VALUE % OUTPUT ma SCALE LO SCALE HI LIMIT: DELAY: s LOCOUNTS HICOUNTS CALIBRATION GAS: 0200 % ---MORE MORE BACK--- CALIBR SENSOR MUX SETTING: - PROGRAM DGT ---BACK--- MENU ZERO CALIBRATION USE ZERO GAS VALUE % -> ACCEPT MENU -> RETURN % 4 ma CALIBRATION ma USE ARROW KEYS TO ADJUST COUNTS DA-COUNTS > ACCEPT MENU -> RETURN

7 IR Communicator 3 Käyttäjän käsikirja Koodi nro Parametrien selitykset Rev.0 Sivu 7/13 IR Communicator 3:n pvm ja aika DGT sarjanumero Mitattu pitoisuus 0/4 ma vastaava pitoisuus DGT:n oma hälytysraja NOLLAn signaalitaso Kalibrointikaasun pitoisuus DGTeex V 00 S/N OXYGEN VALUE % OUTPUT ma SCALE LO SCALE HI LIMIT: DELAY: s LOCOUNTS HICOUNTS CALIBRATION GAS: 0200 % ---MORE--- DGT-tyyppi ja ohjelmistoversio Kohdekaasu Virtalähdön tila 20 ma vastaava pitoisuus DGT:n oma hälytysviive KAASUn signaalitaso Anturi vaihdettu, pvm CALIBR SENSOR MUX SETTING: - PROGRAM DGT ---BACK--- Kalibroitu, pvm Vahvistuskerroin 4. DGTt2 parametrit Anturi A-parametri DGTt2 V 4.01 S/N FREONS VALUE PPM OUTPUT ma SCALE LO SCALE HI LIMIT: DELAY: s A-PARAM R CALIBRATION GAS: PPM ---MORE--- Anturin R0-parametri

8 Koodi nro Rev. 0 Sivu 8/13 IR Communicator 3 Käyttäjän käsikirja 5. Muuta DGT:n asetuksia 2. Syötä uusi arvo Vinkki ALPHA LOCK Kirjaimet / Numerot Toista kohdat 1 3 tarvittaessa 5. CALIBR SENSOR MUX SETTING: - PROGRAM DGT ---BACK--- SENDING DATA!

9 2. KALIBROINTI IR Communicator 3 Käyttäjän käsikirja Koodi nro Rev.0 Sivu 9/13 MENU 2. Kalibroi NOLLA ZERO CALIBRATION USE ZERO GAS VALUE % -> ACCEPT MENU -> RETURN 2. 0 ppm / % 1 l/min tai ympäröivä ilma ei painetta eli kaasu pääsee sisään ja ulos 1 min vakaa lukema BEEP! = OK

10 Koodi nro Rev. 0 Sivu 10/13 IR Communicator 3 Käyttäjän käsikirja 2. Kalibroi KAASU Aseta kalibrointikaasun pitoisuus päänäkymässä, katso 5 Muuta DGT:n asetuksia 2. CALIBRATION GAS 0200 % VALUE % -> ACCEPT MENU -> RETURN 3. Käytä ainoastaan Detector Oy:n suosittelemaa kaasua 1 l/min ei painetta eli kaasu pääsee sisään ja ulos 1 min vakaa lukema BEEP! = OK

11 IR Communicator 3 Käyttäjän käsikirja Koodi nro Kalibroi virtalähtö 0 / 4 ma Rev.0 Sivu 11/13 4 ma CALIBRATION USE ARROW KEYS TO ADJUST COUNTS DA-COUNTS > ACCEPT MENU -> RETURN 2. Mittaa lähtövirtaa. Katso testipisteen paikka asennusohjeesta. 3. Säädä virtalähtö vasemmalle oikealle vähennä lisää 4. BEEP! = OK

12 Koodi nro Rev. 0 Sivu 12/13 IR Communicator 3 Käyttäjän käsikirja 2.3. Kalibroi virtalähtö 20 ma 20mA CALIBRATION USE ARROW KEYS TO ADJUST COUNTS DA-COUNTS > ACCEPT MENU -> RETURN 2. Mittaa lähtövirtaa. Katso testipisteen paikka asennusohjeesta. 3. Säädä virtalähtö vasemmalle oikealle vähennä lisää 4. BEEP! = OK

13 IR Communicator 3 Käyttäjän käsikirja Koodi nro Rev.0 Sivu 13/13 3. TERMINAALI Jotkin parametrit voidaan muuttaa ainoastaan terminaalin kautta. Detector Oy ohjeistaa tarvittaessa.
