OHJELMOINTI RMS RS1 DTM POM TDC INFO. DCM-RM1 status OK CLEAR DCM ALARM SENSOR ALARM DTM LIMITS LIMIT 1 TDC LIMITS ENTER LIMIT MALFUNCTION LIMIT 2

Koko: px
Aloita esitys sivulta:

Download "OHJELMOINTI RMS RS1 DTM POM TDC INFO. DCM-RM1 status OK CLEAR DCM ALARM SENSOR ALARM DTM LIMITS LIMIT 1 TDC LIMITS ENTER LIMIT MALFUNCTION LIMIT 2"

Transkriptio

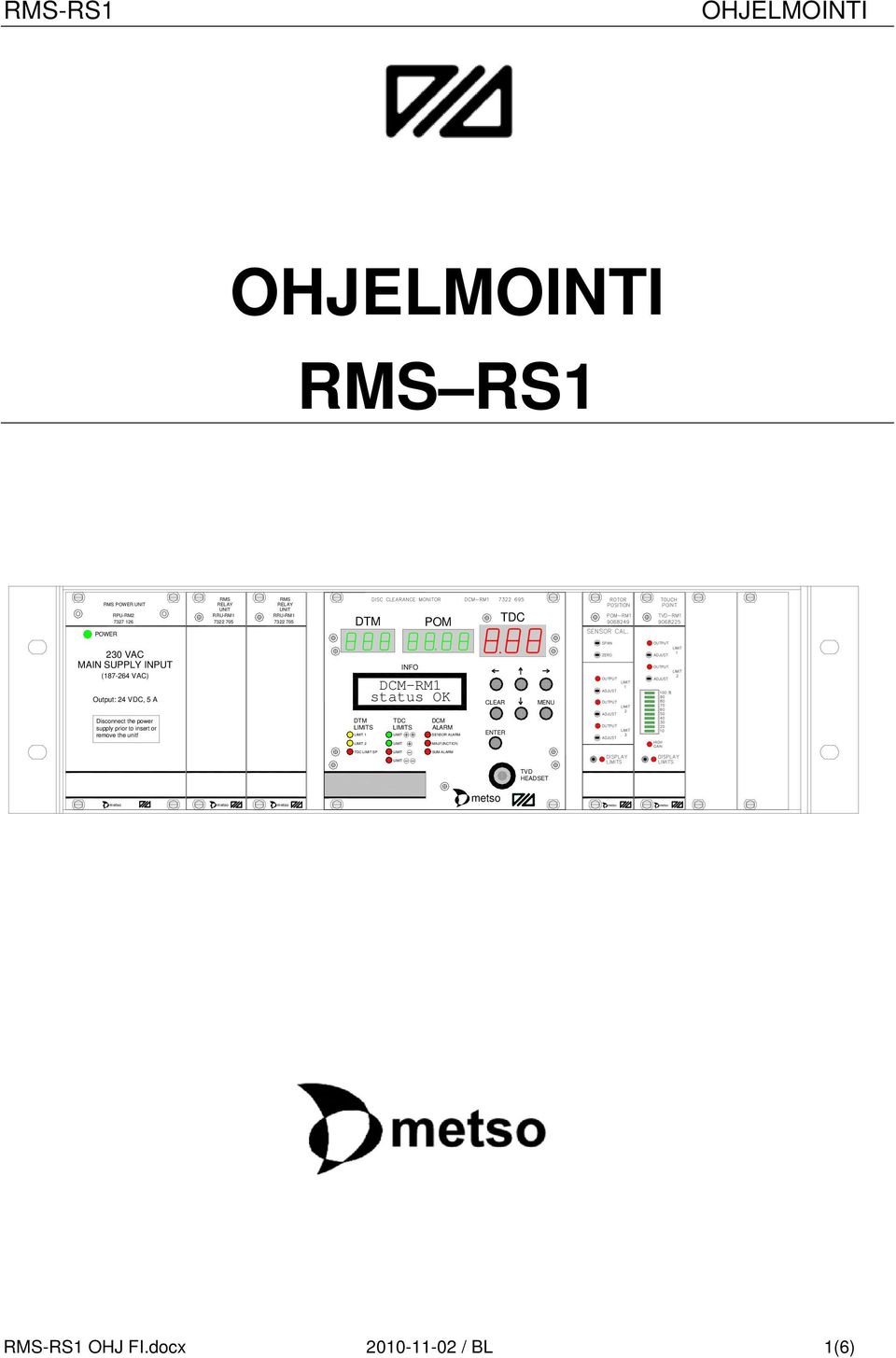

1 RMS RS1 RMS POWER UNIT RPU-RM POWER RMS RELAY UNIT RRU-RM RMS RELAY UNIT RRU-RM DTM POM TDC 230 VAC MAIN SUPPLY INPUT ( VAC) Output: 24 VDC, 5 A INFO DCM-RM1 status OK CLEAR MENU Disconnect the power supply prior to insert or remove the unit! DTM S 1 TDC S DCM ALARM SENSOR ALARM ENTER 2 MALFUNCTION TDC SP SUM ALARM TVD HEADSET metso metso metso metso metso metso RMS-RS1 OHJ FI.docx / BL 1(6)

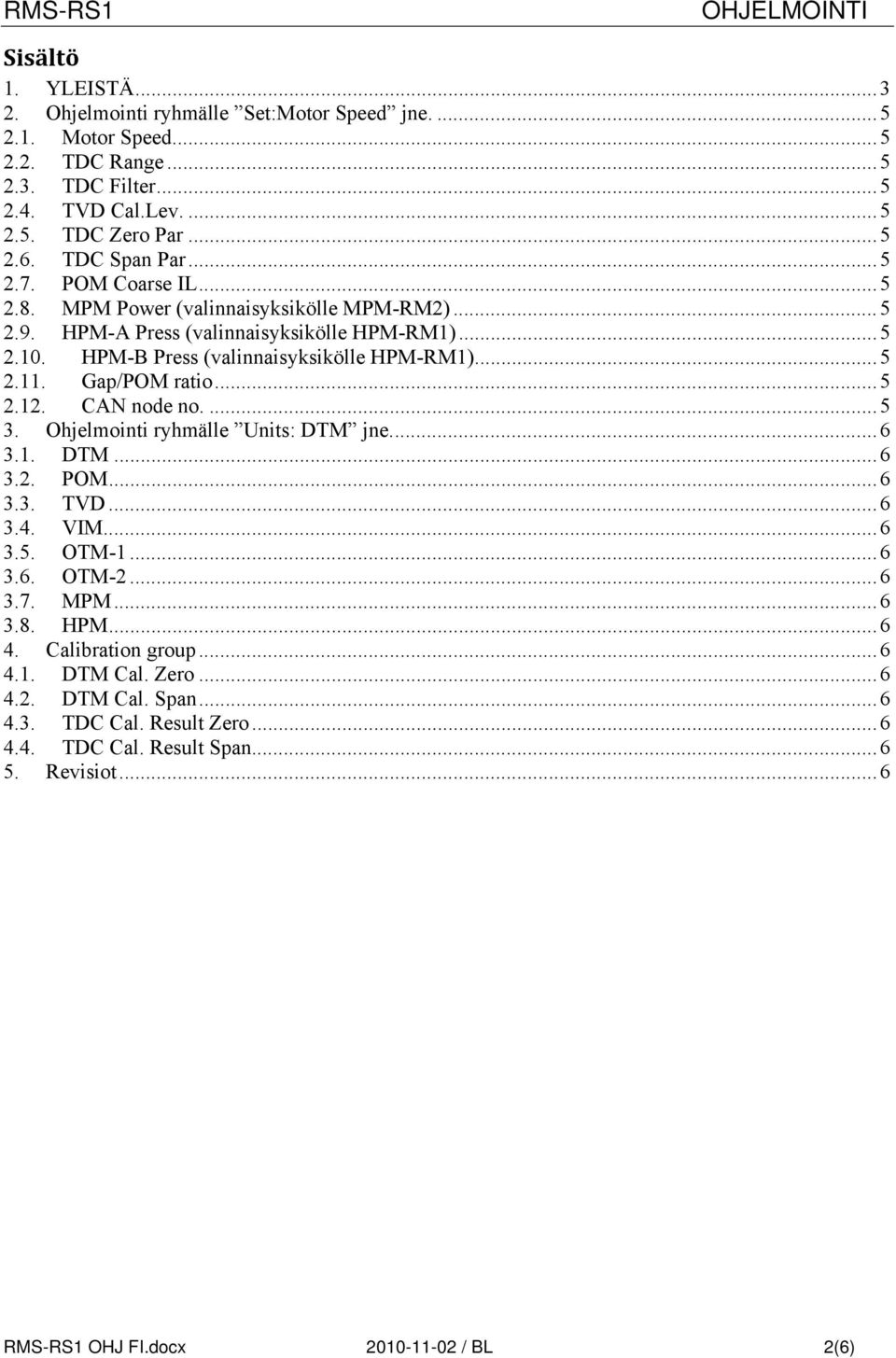

2 Sisältö 1. YLEISTÄ Ohjelmointi ryhmälle Set:Motor Speed jne Motor Speed TDC Range TDC Filter TVD Cal.Lev TDC Zero Par TDC Span Par POM Coarse IL MPM Power (valinnaisyksikölle MPM-RM2) HPM-A Press (valinnaisyksikölle HPM-RM1) HPM-B Press (valinnaisyksikölle HPM-RM1) Gap/POM ratio CAN node no Ohjelmointi ryhmälle Units: DTM jne DTM POM TVD VIM OTM OTM MPM HPM Calibration group DTM Cal. Zero DTM Cal. Span TDC Cal. Result Zero TDC Cal. Result Span Revisiot... 6 RMS-RS1 OHJ FI.docx / BL 2(6)

3 1. YLEISTÄ Ohjelmointi tapahtuu räkin DCM-yksikössä, ja se suoritetaan painikkeiden ja LCD-näytön avulla. Paina MENU käynnistääksesi valikkokäsittelyn, jolloin ensimmäinen ryhmä ja sen ensimmäinen toiminto näytetään. Yksi ryhmä sisältää joukon yhteenkuuluvia toimintoja. Toiminnoilla tarkoitetaan parametrejä, hälytysrajoja tai kalibroinnin suorittamista. Ryhmästä toiseen siirrytään näppäimillä ja ja toiminnosta toiseen näppäimillä ja seuraavassa taulukossa: TDC Cal: DCM Lim: Set: Units: DTM Cal: Zero TDC++ Motor speed DTM Zero Span TDC+ TDC Range POM Span Coarse TDC SP TDC Filter TVD TDC zero result TDC- TVD Cal.Lev. VIM TDC span result TDC -- TDC Zero Par OTM-1 DTM1 TDC Span Par OTM-2 DTM2 POM Coarse IL MPM MPM Power HPM HPM A-Press HPM B-Press Gap/POM rat. CAN node no. (Toimintoa TDC Cal. Ei näytetä, jos on valittu ulkoinen kalibrointikytkin). Kun CLEAR painetaan alas, toiminto keskeytyy ja ohjelma palaa normaalinäyttöön. Siirryttäessä seuraavaan tai edelliseen ryhmään (näppäimillä tai ), näytetään aina ryhmän ensimmäinen toiminto. Muokkaus. Paina ENTER muokataksesi valittua toimintoa, jolloin teksti edit syttyy. Valitse arvo näppäimillä ja (tai luettelosta). Päätä painamalla ENTER, jolloin sinulta kysytään, haluatko tallentaa muutoksen. Esiasetus on No, ja jos nyt painetaan uudestaan ENTER, niin arvoa ei tallenneta. Jos arvo halutaan tallentaa on ensin painettava alas tai (tekstiksi tulee tällöin Yes ) ja vasta sitten ENTER ( saving näkyy näytöllä 1 sekunnin ajan). Jos MENU painetaan alas, niin muokkaus päättyy eikä mitään arvoa tallenneta. Jos CLEAR painetaan alas, niin yksikkö palaa Edit value Save? No Save? Yes Saving... RMS-RS1 OHJ FI.docx / BL 3(6)

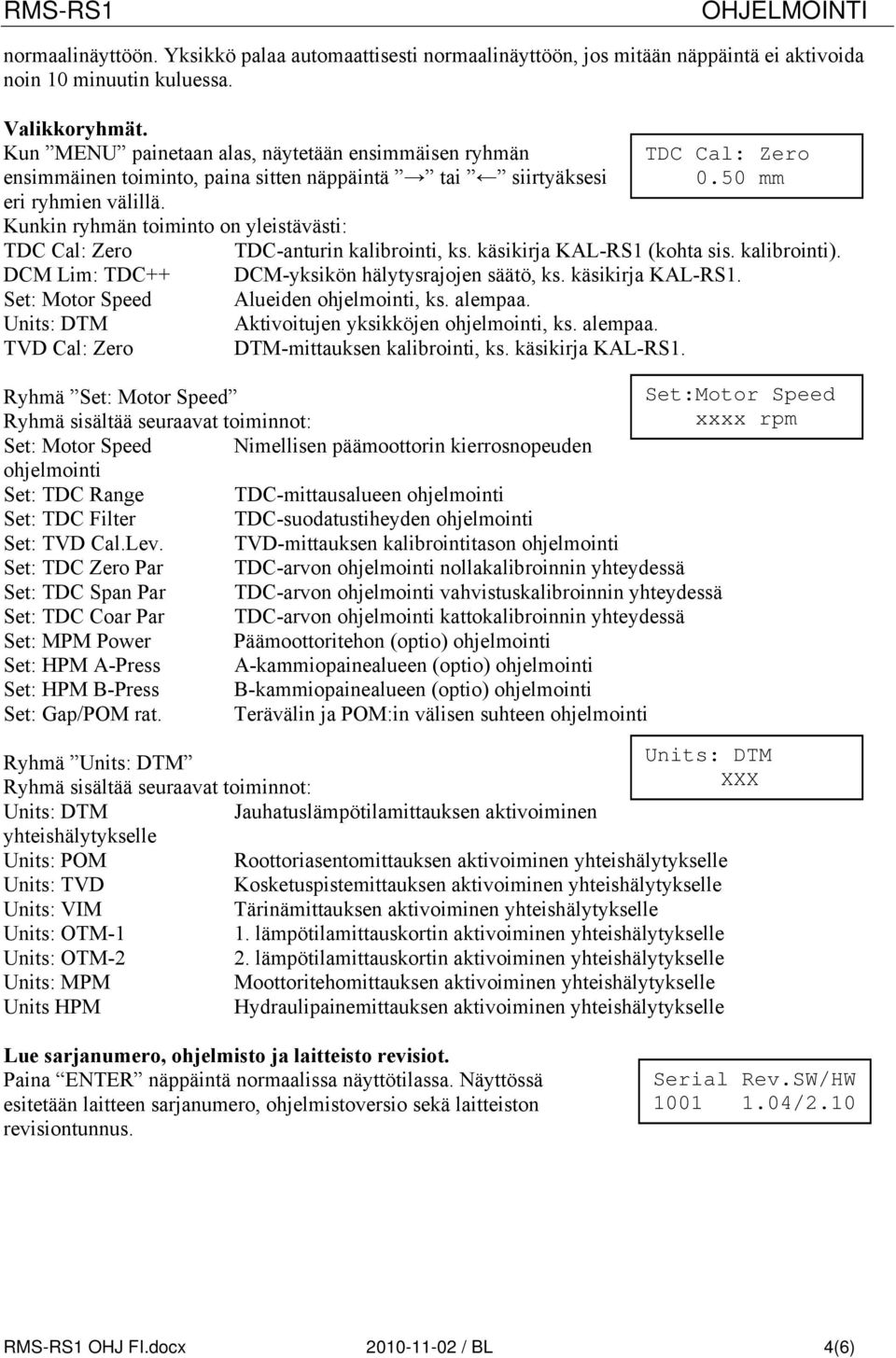

4 normaalinäyttöön. Yksikkö palaa automaattisesti normaalinäyttöön, jos mitään näppäintä ei aktivoida noin 10 minuutin kuluessa. Valikkoryhmät. Kun MENU painetaan alas, näytetään ensimmäisen ryhmän TDC Cal: Zero ensimmäinen toiminto, paina sitten näppäintä tai siirtyäksesi 0.50 mm eri ryhmien välillä. Kunkin ryhmän toiminto on yleistävästi: TDC Cal: Zero TDC-anturin kalibrointi, ks. käsikirja KAL-RS1 (kohta sis. kalibrointi). DCM Lim: TDC++ DCM-yksikön hälytysrajojen säätö, ks. käsikirja KAL-RS1. Set: Motor Speed Alueiden ohjelmointi, ks. alempaa. Units: DTM Aktivoitujen yksikköjen ohjelmointi, ks. alempaa. TVD Cal: Zero DTM-mittauksen kalibrointi, ks. käsikirja KAL-RS1. Ryhmä Set: Motor Speed Ryhmä sisältää seuraavat toiminnot: Set:Motor Speed xxxx rpm Set: Motor Speed Nimellisen päämoottorin kierrosnopeuden ohjelmointi Set: TDC Range TDC-mittausalueen ohjelmointi Set: TDC Filter TDC-suodatustiheyden ohjelmointi Set: TVD Cal.Lev. TVD-mittauksen kalibrointitason ohjelmointi Set: TDC Zero Par TDC-arvon ohjelmointi nollakalibroinnin yhteydessä Set: TDC Span Par TDC-arvon ohjelmointi vahvistuskalibroinnin yhteydessä Set: TDC Coar Par TDC-arvon ohjelmointi kattokalibroinnin yhteydessä Set: MPM Power Päämoottoritehon (optio) ohjelmointi Set: HPM A-Press A-kammiopainealueen (optio) ohjelmointi Set: HPM B-Press B-kammiopainealueen (optio) ohjelmointi Set: Gap/POM rat. Terävälin ja POM:in välisen suhteen ohjelmointi Ryhmä Units: DTM Units: DTM Ryhmä sisältää seuraavat toiminnot: XXX Units: DTM Jauhatuslämpötilamittauksen aktivoiminen yhteishälytykselle Units: POM Roottoriasentomittauksen aktivoiminen yhteishälytykselle Units: TVD Kosketuspistemittauksen aktivoiminen yhteishälytykselle Units: VIM Tärinämittauksen aktivoiminen yhteishälytykselle Units: OTM-1 1. lämpötilamittauskortin aktivoiminen yhteishälytykselle Units: OTM-2 2. lämpötilamittauskortin aktivoiminen yhteishälytykselle Units: MPM Moottoritehomittauksen aktivoiminen yhteishälytykselle Units HPM Hydraulipainemittauksen aktivoiminen yhteishälytykselle Lue sarjanumero, ohjelmisto ja laitteisto revisiot. Paina ENTER näppäintä normaalissa näyttötilassa. Näyttössä esitetään laitteen sarjanumero, ohjelmistoversio sekä laitteiston revisiontunnus. Serial Rev.SW/HW /2.10 RMS-RS1 OHJ FI.docx / BL 4(6)

5 2. Ohjelmointi ryhmälle Set:Motor Speed jne Motor Speed Parametri päämoottorin nimelliselle kierrosnopeudelle. Säätöväli rpm, askel 1 rpm. Vakioarvo on 1500 rpm. Parametriä käytetään TDC-mittaukseen ja sitä voidaan äärimmäisissä tapauksissa hienosäätää TDC-mittauksen heilahteluiden eliminoimiseksi TDC Range Parametri TDC-mittauksen analogisen virtaulostulon (4-20mA) nimelliselle mittausalueelle. Valitse arvo väliltä mm. Valinta ei vaikuta yksikön näyttöön, joka on aina mm. Vakioarvo on 2.00 mm TDC Filter Parametri TDC-mittauksen suodatukselle. Valitse arvo väliltä Hz, askel on 0.5 Hz. Vakioarvo on 2 Hz TVD Cal.Lev. Parametri kosketuspisteen määrittämiselle nollakalibroinnin yhteydessä. Valitse väliltä %. Vakioarvo on 50 % TDC Zero Par Parametri TDC-arvon määrittämiselle nollakalibroinnin yhteydessä. Valitse väliltä mm, askel on 0.10 mm. Vakioarvo on 0.50 mm TDC Span Par Parametri TDC-arvon määrittämiselle vahvistuskalibroinnin yhteydessä. Valitse väliltä mm, askel on 0.10 mm. Vakioarvo on 1.50 mm POM Coarse IL Tämä parametri määrittelee pienimmän roottorin position arvon terävälimittauksen (TDC) karkean kalibroinnin (Coarse) aikana. Valitse arvo väliltä mm. Arvon voi valita 0.10 mm askelin. Oletusarvo on 0.00 mm, joka tarkoittaa sitä, että toiminta ei ole käytössä MPM Power (valinnaisyksikölle MPM-RM2) Parametri päämoottorin nimellisteholle. Säätöväli MW, askel on 0,1 MW. Vakioarvo on 5 MW HPM-A Press (valinnaisyksikölle HPM-RM1) Parametri A-kammion nimellispaineelle. Säätöväli ton, askel 0.5 tonnia. Vakiopaine on 50 tonnia HPM-B Press (valinnaisyksikölle HPM-RM1) Parametri B-kammion nimellispaineelle. Säätöväli tonnia, askel on 0.5 tonnia. Vakiopaine on 50 tonnia Gap/POM ratio Parametri terävälin ja POM:in väliselle suhteelle. Säätöväli , askel on Vakioarvo on 1.00 (Flat zon = 1.00 ja CD-zon = 0.25) CAN node no. Tätä parametriä käytetään ainoastaan AGS anturin yhteydessä. Perinteistä TDC mittausta käytettäessä aseta arvoksi 0. Jos käytössä on AGS anturi, jota käytetään levyjauhimen TDC mittaukseen, niin aseta arvoksi 1. Jos AGS anturia käytetään CD jauhimen TDC mittaukseen, niin aseta arvoiksi 1 (tasoosa) ja 2 (kartio-osa). RMS-RS1 OHJ FI.docx / BL 5(6)

6 3. Ohjelmointi ryhmälle Units: DTM jne. Aseta asianomainen yksikkö ON -tilaan aktivoidaksesi sen DCM:n yhteishälytystoimintoon. Vakioyksiköille DTM, POM ja TVD voidaan parametri asettaa ON - tai OFF -tilaan. Valinnaisyksiköille arvo voidaan asettaa OFF -, ON-RS1 - tai ON-RS2 -tilaan. Aseta ON-RS1 - tila, kun optiokortti sijoitetaan kahden mahdollisen korttipaikan vasemmalle puolelle ja ON-RS2 - tilaan, kun kortti sijoitetaan oikealle puolelle DTM Yhteishälytyksen jauhatusvyöhykelämpötilan mittauksen aktivointi/passivointi POM Yhteishälytyksen roottoriasentomittauksen aktivointi/passivointi TVD Yhteishälytyksen kosketuspistemittauksen aktivointi/passivointi VIM Yhteishälytyksen tärinämittauksen aktivointi/passivointi OTM-1 Yhteishälytyksen 1. lämpötilamittauksen aktivointi/passivointi OTM-2 Yhteishälytyksen 2. lämpötilamittauksen aktivointi/passivointi 3.7. MPM Yhteishälytyksen moottoritehomittauksen aktivointi/passivointi 3.8. HPM Yhteishälytyksen hydraulipainemittauksen aktivointi/passivointi. 4. Calibration group 4.1. DTM Cal. Zero Kalibroi terävälin lämpötilamittaus (DTM). Katso KAL-RS1 ohje DTM Cal. Span Kalibroi terävälin lämpötilamittaus (DTM). Katso KAL-RS1 ohje TDC Cal. Result Zero Näyttää viimeisen terävälimittauksen (TDC) nollapisteen kalibroinnin tulokset TDC Cal. Result Span Näyttää viimeisen terävälimittauksen (TDC) alueen kalibroinnin tulokset. 5. Revisiot Päivitys DCM-RM1 versioon 1.60 joka sisältää suuremman terävälin mittausalueen Päivitys AGS varten Hälytysraja DTM-3 on poistettu samassa yhteydessä kun viides terävälimittauksen (TDC) raja on lisätty (TDC-SP). RMS-RS1 OHJ FI.docx / BL 6(6)
