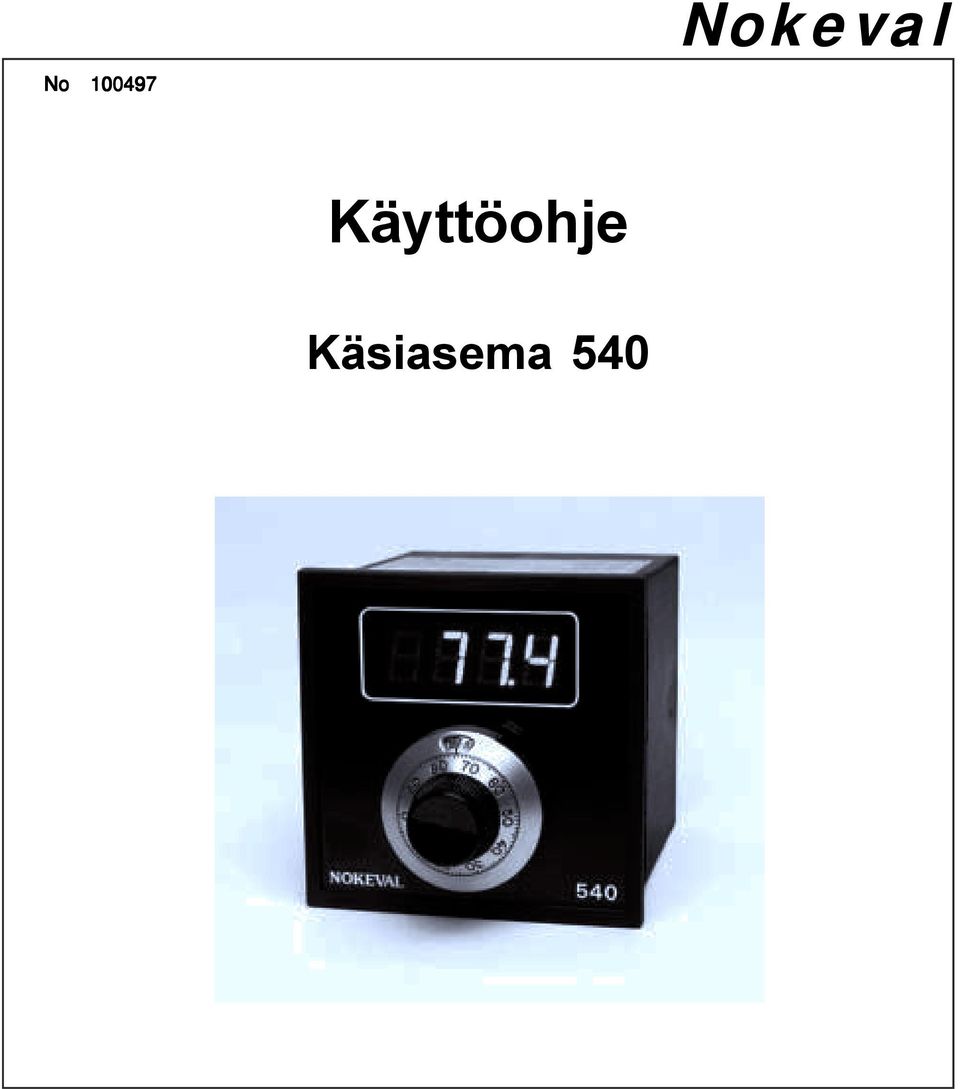

1 No Nokeval Käyttöohje Käsiasema 540 1

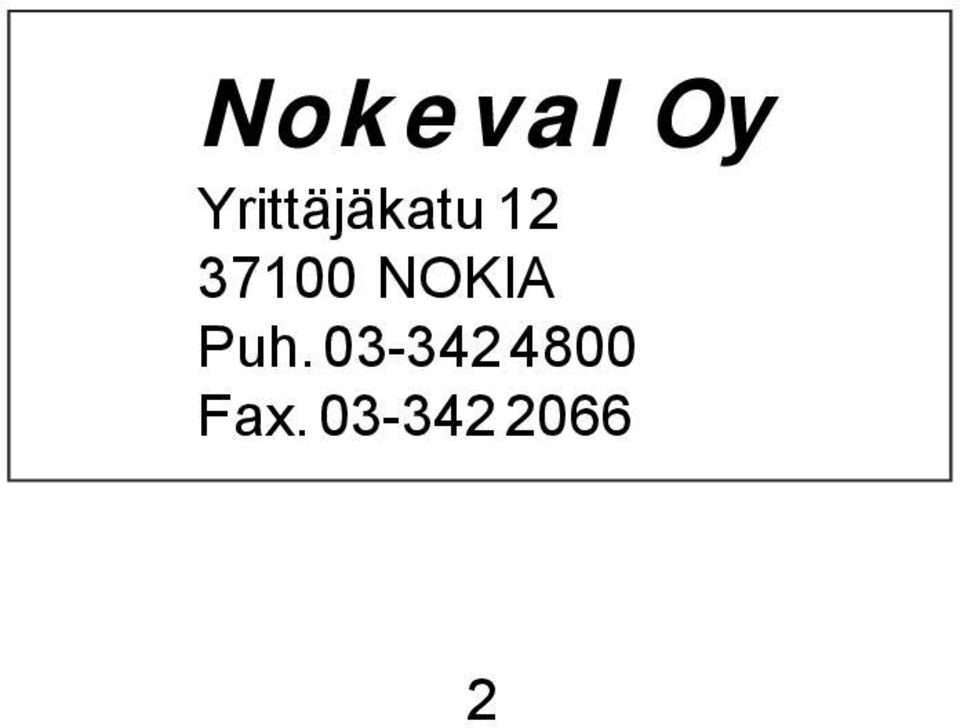

2 Nokeval Oy Yrittäjäkatu NOKIA Puh Fax

3 Käsiasema Verkkoliitäntä Asetusarvo potentiometri Lähtöviesti: ma ma V Yleiskuvaus Käsiasemalla 540 voidaan helposti toteuttaa prosessin ohjaus paneelistakäsin. Lähtöviestiä säädetään etupaneelin potentiometrillä, säätö on lukittavissa erillisellä mekanismilla. Säätöpotentiometri valittu kestämään jatkuvaa asetusarvon muuttelua. Digitaalinen näyttö voidaan skaalata halutulle näyttöalueelle, esim Näyttö voidaan asetella myöhemmin uudelleen, asettelurajat Desimaalipilkku valittavissa oikosulkupaloilla laitteen sisältä. Lähtöviesti valittavissa 0/4..20 ma tai jännite V. Lähtöviesti voidaan kalibroida vastaamaan koko näyttöaluetta tai vain osaa siitä. Kuitenkin niin, että lähtö on nollasta. Tekniset tiedot: Potentiometri: 10-kierrosta, lukittava Resoluutio: 1/1000 Lähtöviesti: Virtaviesti: ma tai ma Maksimikuormitus: 1000 Ω Virtarajoitus: 60 ma Jännitelähtö: V Valinta ma/v: DIP-kytkimillä Minimi kuormitus: 1 Mohm jännitelähdöllä Tuloalueet: Valittavissa Yleistiedot: Näyttö 3½-numeroa Näytönväri pun. kirkas LED Näyttöalue: Desimaalipilkku aseteltavissa 0.0, 0.00 tai.000 Käyttölämpötila C Varastolämpötila C Kosteus Max 90% Rh, ei kondens. Paino 570 g Verkkoliitäntä 230, 110 tai 24 VAC tai 24 VDC Riviliittimet 1.5 mm² 3

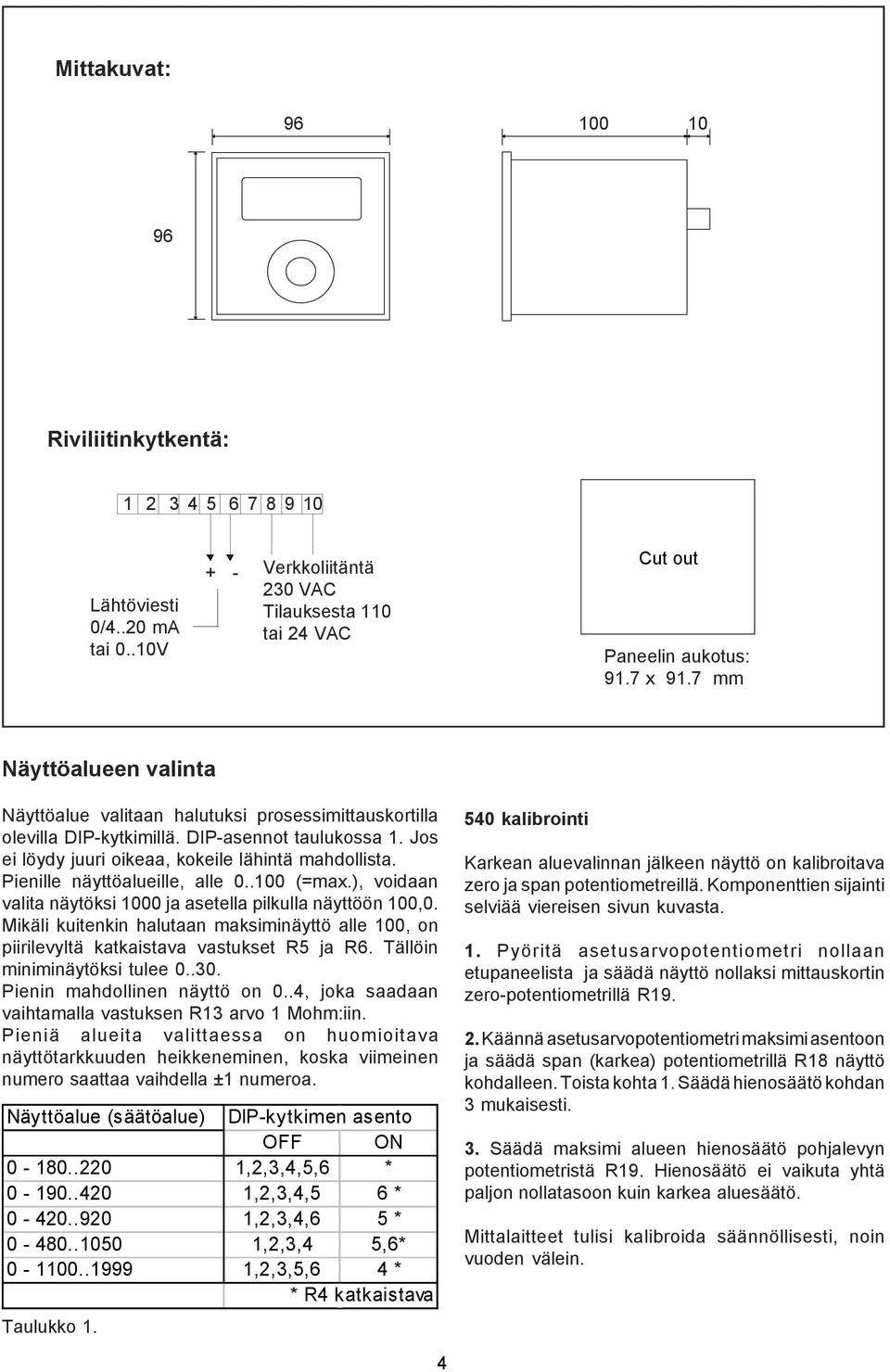

4 Mittakuvat: Riviliitinkytkentä: Lähtöviesti 0/4..20 ma tai 0..10V + - Verkkoliitäntä 230 VAC Tilauksesta 110 tai 24 VAC Cut out Paneelin aukotus: 91.7 x 91.7 mm Näyttöalueen valinta Näyttöalue valitaan halutuksi prosessimittauskortilla olevilla DIP-kytkimillä. DIP-asennot taulukossa 1. Jos ei löydy juuri oikeaa, kokeile lähintä mahdollista. Pienille näyttöalueille, alle (=max.), voidaan valita näytöksi 1000 ja asetella pilkulla näyttöön 100,0. Mikäli kuitenkin halutaan maksiminäyttö alle 100, on piirilevyltä katkaistava vastukset R5 ja R6. Tällöin miniminäytöksi tulee Pienin mahdollinen näyttö on 0..4, joka saadaan vaihtamalla vastuksen R13 arvo 1 Mohm:iin. Pieniä alueita valittaessa on huomioitava näyttötarkkuuden heikkeneminen, koska viimeinen numero saattaa vaihdella ±1 numeroa. Näyttöalue (säätöalue) DIP-kytkimen asento OFF ON ,2,3,4,5,6 * ,2,3,4,5 6 * ,2,3,4,6 5 * ,2,3,4 5,6* ,2,3,5,6 4 * * R4 katkaistava Taulukko kalibrointi Karkean aluevalinnan jälkeen näyttö on kalibroitava zero ja span potentiometreillä. Komponenttien sijainti selviää viereisen sivun kuvasta. 1. Pyöritä asetusarvopotentiometri nollaan etupaneelista ja säädä näyttö nollaksi mittauskortin zero-potentiometrillä R Käännä asetusarvopotentiometri maksimi asentoon ja säädä span (karkea) potentiometrillä R18 näyttö kohdalleen. Toista kohta 1. Säädä hienosäätö kohdan 3 mukaisesti. 3. Säädä maksimi alueen hienosäätö pohjalevyn potentiometristä R19. Hienosäätö ei vaikuta yhtä paljon nollatasoon kuin karkea aluesäätö. Mittalaitteet tulisi kalibroida säännöllisesti, noin vuoden välein. 4

5 540 käsiasema Potentiometri Liittimet: 3 1 R11 Tuloalue 0..1V DIP Ref. 2.5 V 2 Mittauskortti 412IN R 17 R 12 R 4 R 6 R 5 R 2 DIP-kytkimet alue valinnoille (Katso taulukko 1) Zero Span Zero -potentiometri, nollansäätö Span-potentiometri, aluesäätö (shuntti vastus ma:lle) Mittauskortti 412IN Mittauskortti 412IN Nokeval Oy A B C D Desimaalipilkun valinta oikosulkupaloilla AB = BC = CD = Hieno (span) aluesäätö 5

6 Lähtöviesti 0/4..20 ma tai VDC Virta- tai jänniteulostulo sekä alue valitaan DIPkytkimillä ja lopullinen kalibrointi suoritetaan potetiometrillä. Maksimi kuormitusvastus on 1000 ohm. Lähtöviestin virtarajoitus on 60 ma. Standardikortin mittausalueet lähtevät nollasta (esim ). Pienin standardialue on ja suurin Lähtöviestikortin 412LA3 kalibrointi 1. Poista lähtöviestkortti piirilevyltä ja asettele DIPkytkimet aluetaulukon 2 mukaisesti. Avaa DIP-kytkin 5 käytettäessä virtaviestiä. 2. Säädä asetusarvo nollatasoon etupaneelin monikierros potentiometrillä. Säädä lähtöviesti 0 tai 4 ma zero-potentiometrillä. Taulukko 2, lähtöviestikortin alueet. 3. Säädä etupaneelista maksimi asetusarvo ja säädä span-potentiometrillä lähtöviestiksi 20 ma. 4. Toista kohdat 2 ja 3 kunnes riittävä tarkkuus on saavutettu ma DIP-kytkin asennot Alue virtalähdöllä ma Alue jännitelähdöllä V Alue OFF ON Alue OFF ON Alue OFF ON ,2,3, ,3,4, ,4,5 1, ,2,4 3, ,2,4,5 3, ,4,5 1,3, ,2,4, ,2, ,4 1, ,2,3, ,2,3, ,3,5 1, ,2,3,4, ,2,3,4, ,3,4, 1,5 Lähtöviestikortti 412LA asetukset DIP-kytkimet aluevalinnoille Zero Span Lähtöviestikortti 412LA Nolla (Zero) Aluesäätö (Span) 6

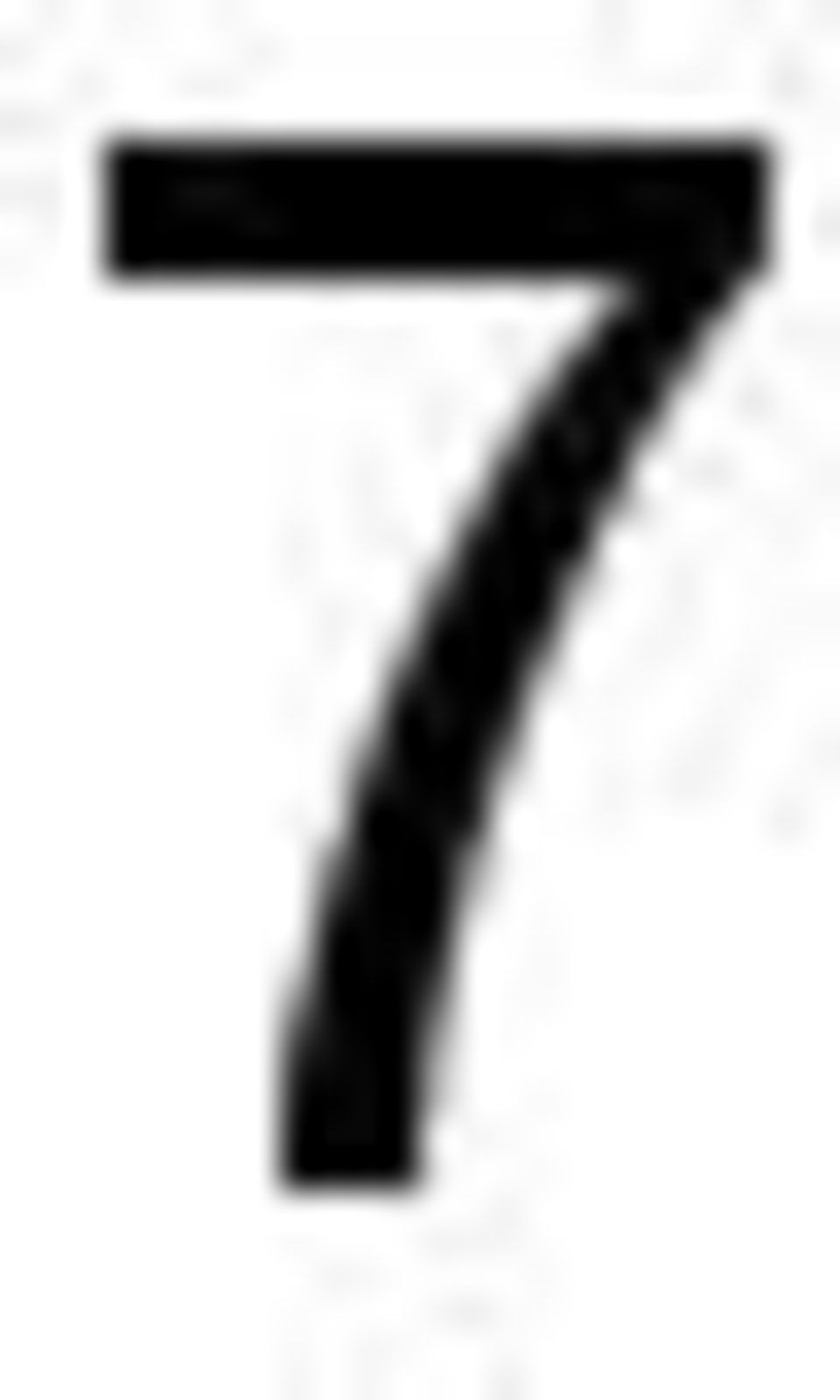

7 7

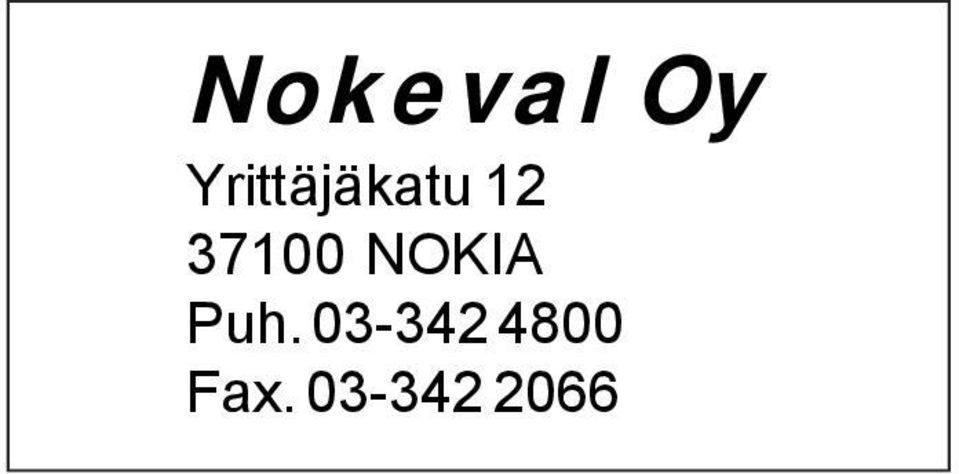

8 Nokeval Oy Yrittäjäkatu NOKIA Puh Fax
