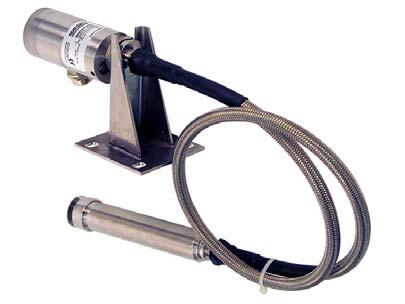

SATRON VV painelähetin. Asennus- ja käyttöönotto-ohje Osaluettelo. BLV810AV M2, revisio Sisältö:

Transkriptio

1 M, revisio Asennus- ja käyttöönotto-ohje Osaluettelo Sisältö: ASENNUS. Mekaaninen asennus. Sähkökytkennät KÄYTTÖÖNOTTO. Hart 75-käyttäjäliitynnän käyttö. Käyttöönotto HART 75-käyttäjäliitynnällä. HART 75-käyttäjäliitynnän käyttö.4 Käyttöönotto HART 75-käyttäjäliitynnällä.5 Käyttöönotto Satron-pAdvisor Service Softwaren avulla.6 Käyttöönotto lähettimen omilla näppäimillä.7 Viritykset käyttöönotossa VIRITYS. Viritettävyys. Vaimennus. Viritysesimerkkejä 4 RAKENNE JA TOIMINTA 5 OSALUETTELO DOKUMENTIT Tekninen spesifikaatio: BPLV80 Asennus- ja käyttöönotto-ohje: BPLV80AV Pidätämme oikeuden teknisiin muutoksiin niistä ennalta ilmoittamatta. HART on HART Communication Foundationin rekisteröity tavaramerkki. Hastelloy on Haynes International:n rekisteröity tavaramerkki. Teflon on E.I. du Pont de Nemours & Co:n rekisteröity tavaramerkki. Viton on DuPont Down Elastomer'in rekisteröity tavaramerkki Satron Instruments Oy PL, 90 Tampere Puh Telefax

2 ASENNUS VV-painelähetin soveltuu maa- ja kalliosäiliöiden sekä avokanavien ja laivatankkien pinnankorkeuden mittauksiin. VV-painelähettimiä voidaan käyttää myös korrosoivissa olosuhteissa ja likaavien aineiden mittauksissa.. Mekaaninen asennus Asennusmenetelmät ()* E ()* E *) Katso valintataulukko: Muut kiinnitysosat Kuva - Asennusmenetelmät Asennussuosituksia: - Prosessikytkentäsuunta: pysty - Kaapelin tulosuunta: vaaka - Liittimen kytkentäsuunta, virityssuunta: - tyypit VVP ja VVH: pysty - tyyppi VVF: pysty tai vaaka (laitekotelo pysty) Muuta huomioitavaa: - Erittäin vaativissa olosuhteissa suositellaan laitekotelon käyttöä. Laitekotelo on mahdollista varustaa lämmityksellä. - Kondensoituneen veden jäätyminen vertailupainekanavaan on estettävä. - Vertailupainekanavan suussa olevan suodattimen päällä olevan kumisuojuksen aukko on käännettävä osoittamaan sellaiseen suuntaan, että suojan sisään ei keräänny nestettä tmv. joka voi tukkia suodattimen.

3 Mitat (mm) P Vapaa asennustila c d D b Ø7 E 0 00 Vapaa asennustila c d D 0 0 b 5 50 (max) E Vapaa asennustila Ø5 Ø5 Ø5 6 Tyyppi VVF Tyyppi VVH Tyyppi VVP Vapaa asennustila GAP75 AV75 Säätötoleranssi ADJUSTMENT TOLERANCE Erilliselektroniikka, kaapeli suojaletkulla, koodi L (lähetintyypeille VVP ja VVH) min. R75 50 VVP lähettimen säädettävä laippa 80 (5) (.4) ( 0.) (8.6) Tyyppi VVF VVP VVH P/m E/m min. maks. min. maks Laippa DN50 PN40 DN80 PN40 ANSI"50lb ANSI"00lb ANSI"50lb ANSI"00lb Koodi DB DC AC AD AE AF ØD Ød Øc 5 4x8 60 8x x0 7 8x x x b (5) 400 (5.7) Mitat - Laitekotelo Kuva -a Mitat

4 Mitat (mm) Ø48 Kotelointi DIN 4650 pistoliittimellä, koodit H ja T PG9 std. kotelointityypit H ja T Ø48 Kytkentätilallinen kotelointi, koodi M 75 M0 x,5 std. kotelointityyppi M Kytkentätilallinen kotelointi näytöllä, koodi N 70 M0 x,5 std. kotelointityyppi N Näytöllinen kytkentätilallinen kotelo DIN 4650 pistoliittimellä, koodi N--/- / P 90 PG9 std. kotelointityyppi N, DIN 4650 pistoliittimellä Esc Enter Kuva -b Mitat 4

5 00 (7.8) 00 (.9) (.7) (.8) ( 0.4) 5 55 (5) (.) 60. x.6 M0 00 (.9) SUOJA- PUTKI 60. x Kuva - Sankakiinnitys kulmatelineeseen - kiinnitysosakoodi Kuva -4 Sankakiinnitys altaaseen - kiinnitysosakoodi GAP75 AV75 Säätötoleranssi ADJUSTMENT TOLERANCE Kuva -5 Laippakiinnitys ilman säätömahdollisuutta - tyyppi VVH Kuva -6 Laippakiinnitys säätömahdollisuudella - tyyppi VVP 5

6 . Sähkökytkennät Lähettimen syöttöjännite ja kuormitettavuus kuvan -8 mukaisesti. Viestijohtimeksi suosittelemme kierrettyä parikaapelia. Viestijohtimia ei saa viedä lähelle korkeajännitteisiä kaapeleita, suuria sähkömoottoreita tai taajuusmuuttajia. Kaapelin vaippa maadoitetaan jännitteen syöttöpäästä tai käytettävän säätöjärjestelmän valmistajan suosituksien mukaisesti. Kuva -7 PLUG-liittimen kytkentärasian irrotus Open. Irrota ruuvi. Väännä auki Kuorma / Ω Toimintaalue Syöttöjännite /V 40 Kuva -8 Lähettimen kuormitettavuus R max = Syöttöjännite - V I max I max = 0.5 ma käytettäessä HART -kommunikointia I max = ma (ylemmän hälytysvirran ollessa valittuna) Asennon valinta x mm Kiristä ruuvi Pg9 Kuva -9 Kytkentärasian suunnan valinta

7 ma - + ma Hart S PZ Z.5 RUN D 60 Test + - Test - + Load Power Load Power Kuva -0, johdotus H ja T koteloinnit Kuva -, johdotus M kotelointi ma Hart - + ma Test Test Load Load Power Power Kuva -, johdotus N kotelointi Kuva -, johdotus N kotelointi, DIN 4650 pistoliittimellä, koodi N---/-P KÄYTTÖÖNOTTO Käyttöönotto riippuu käyttäjäliitynnän tyypistä ja siihen ladatusta kuvauksesta VALMET / SATRON. Lisäksi on huomioitava, että käytettäessä vanhempaa VALMET-kuvausta on myös lähetin muutettava ymmärtämään vanhaa VALMETkuvausta. muutos kuvauksesta toiseen tehdään kirjoittamalla MESSAGE-kenttään joko teksti.valmet tai.satron (Huom. kirjaimet isoja ja edessä piste). Kirjoituksen jälkeen sähköjen poiskytkeminen lähettimeltä aktivoi kirjoitetun kuvauksen. 7

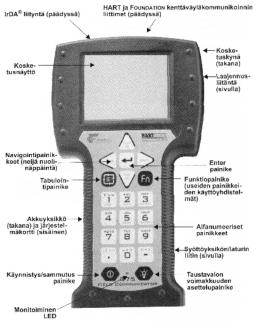

8 . 75-käyttäjäliitynnän käyttö Toimintonäppäimet Kuusi toimintonäppäintä on sijoitettu alfanumeerisen näppäimistön yläpuolelle. ON/OFF-näppäimellä (I/O) saadaan käyttäjäliityntä päälle ja pois. Kun käyttäjäliityntä on laitettu päälle se alkaa hakea siihen liitettyä HART -lähetintä. Jos lähetintä ei löydy, näytölle tulee teksti No Device Found. Press OK. ONLINE-valikko tulee näytölle kun käyttäjäliityntä on löytänyt halutun lähettimen. (^) Näppäimellä voidaan liikkua valikoissa ylöspäin ja rullata listoja eteenpäin. (v) Näppäimellä voidaan liikkua valikoissa alaspäin ja rullata listoja taaksepäin. (<) Kaksitoimintonäppäimellä voidaan siirtää kursoria vasemmalle ja peruuttaa takaisin aikaisempaan valikkoon. (>) Tällä kaksitoimintonäppäimellä voidaan siirtää kursoria oikealle ja valita valikosta toiminto. (>>>) Pikavalintanäppäimellä käyttäjäliityntä käynnistyy ja näyttöön tulee pikavalintavalikko, joka voidaan määritellä halutuksi. Funktionäppäimet Funktionäppäimillä F, F, F ja F4 voidaan suorittaa ohjelmatoimintoja, jotka näkyvät näytössä kunkin funktionäppäimen yläpuolella. Liikkuessasi ohjelmistovalikoissa funktionäppäinten toiminnot muuttuvat valikon mukaan.. Käyttöönotto HART 75 -käyttäjäliitynnällä Lähettimen asennuksen ja kytkentöjen jälkeen kytke käyttäjäliityntä lähettimeen. Näyttöön tulee valikko: Measurement (mittaus) Configuration (konfigurointi) Information (informaatio) 4 Diagnostics (määritys) Haluttaessa muuttaa mittausaluetta, mittausyksikköä, vaimennusaikaa tai lähdön muotoa (lineaarinen/juurtava) valitse valikosta Configuration. Näyttöön tulee valikko: Range values (mittausalue) Detailed config (yksityiskoht. määritys) Mikäli muutat mittausaluetta valitse em. valikosta Range values. Näyttöön tulee valikko: LRV (mittausalueen alaraja) URV (mittausalueen yläraja) LSL (anturin alaraja) 4 USL (anturin yläraja) 5 Min span (minimi alueen leveys) 6 Apply values (lisää arvot) Mikäli muutat mittausyksikköä, vaimennusaikaa tai lähdön muotoa valitse Configuration-valikosta valikko Detailed config. Näyttöön tulee seuraava valikko: Damping (vaimennus) Pres. unit (paineen yksikkö) Tempr. unit (lämpötilan yksikkö) 4 Alarm current (hälytysvirta) 5 Write protect (kirjoitusuojaus) 6 Lin. func (linearisointifunktio) 7 Diff El status (Diff-El-tila) 8 Burst mode (pursketoiminto) 9 Burst option (purskeoptio) Poll addr (väyläosoite) Tag (positio) User function (käyttäjäfunktio) User funct. setup (edellisen asetus) Edellä olevien toimenpiteiden jälkeen tai jos lähetin on määritelty jo toimittajan puolesta tulee lähetin nollata asennuspaikassaan. Paina Diagnostics ja sitten PV Zero calibr. Näyttöön tulee teksti Give correct value for Zero pressure in... Kuva - 75-käyttäjäliityntä Näytössä näkyy lähettimen sen hetkinen nollapiste ja ko. näytössä voidaan suorittaa lähettimen nollaus. 8

9 . 75-käyttäjäliitynnän käyttö Näyttöön tulee valikko: Measurement (mittaus) Configuration (konfigurointi) Information (informaatio) 4 Diagnostics (määritys) 5 Review (tarkastelu) Haluttaessa muuttaa mittausaluetta, mittausyksikköä, vaimennusaikaa tai lähdön muotoa (lineaarinen/juurtava) valitse valikosta Configuration. Näyttöön tulee valikko: Range values (mittausalue) Output (ulostulo) Tranfer function (siirtofunktio) 4 General setup (yleiset asetukset) Mikäli muutat mittausaluetta valitse em. valikosta Range values. Näyttöön tulee valikko: LRV (mittausalueen alaraja) URV (mittausalueen yläraja) LSL (anturin alaraja) 4 USL (anturin yläraja) 5 Min span (minimi alueen leveys) 6 Apply values (lisää arvot) Mikäli muutat vaimennusta valitse Configuration-valikosta valikko Output. Näyttöön tulee seuraava valikko: Damping (vaimennus) Alarm current (hälytysvirta) Mikäli muutat lähdön muotoa valitse Configurationvalikosta valikko Transfer function. Näyttöön tulee seuraava valikko: Lin. func (linearisointifunktio) User function data (käyttäjäfunktio) Edellä olevien toimenpiteiden jälkeen tai jos lähetin on määritelty jo toimittajan puolesta tulee lähetin nollata asennuspaikassaan. Kuva - 75-käyttäjäliityntä.4 Käyttöönotto HART 75 -käyttäjäliitynnällä ja SATRON kuvauksella Paina Diagnostics, sitten Sensor trim ja lopuksi Zero trim Näyttöön tulee teksti : WARN-Loop be removed from automatic control Näytössä olevilla ABORT tai OK kuittauksilla hylätään tai hyväksytään lähettimen nollaus. Lähettimen asennuksen ja kytkentöjen jälkeen kytke käyttäjäliityntä lähettimeen. Näyttöön tulee ensin päämenu päämenu (Main menu). Päämenusta valitaan HART Application. 9

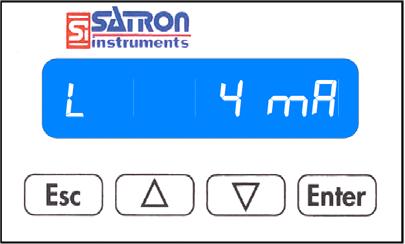

10 US B HART + 4V - R 8mA Rx R SATRON VV painelähetin.5 Käyttöönotto Satron-pAdvisor Service Softwaren avulla Mikäli halutaan käyttöön kaikki älykkään lähettimen toiminnot, suosittelemme käytettäväksi Satron-pAdvisor -ohjelmaa ja Satron SI-Toole USB-Hart modemia. Lähettimen testikytkentä konfigurointia ja paine- / lähtöviestiarvojen tarkistusta ja viritystä varten sekä SENSOR TRIM toiminnalle. Suositeltava kalibrointilaitteisto Satron-pAdvisor -ohjelma SATRONin Smartlähettimille (ladattavissa veloituksetta PC: (käyttöjärjestelmä Win-98 tai Windows 000, Windows XP) DMM: Digitaalinen volttimittari, perustarkkuus DCV parempi kuin 0,0 % lukemasta (esimerkiksi Fluke 8840A, Keithley 000) Kalibrointipaineen syöttö- ja mittauslaite (tarkkuus parempi kuin 0,0 % lukemasta) USB-Hart modeemi, Satron SI Toole, tilauskoodi: M000 Digitaalivolttimittari lähtöviestin mittausta varten Um+ USB Rx Tx +5V www. satron.com Pwr OK Um+ Si-Toole USB / HART HART Tx Um- Ext. power in 4mA = 0.4V 00R V 0mA = VDC 0.0% IL DC or AC Um+ 50R IP40 NOTE! Do not switch Vsup ON in live circuit modem Um- Vsup+ Um- Vsup- Vsup ON/OFF PC VV-lähetin Painekalibraattori Kuva - Kalibrointikytkentäikkuna.4 Käyttöönotto lähettimen omilla näppäimillä Näytön valikoiden käytöstä on oma erillinen ohjeensa, liitteenä tämän käyttöohjeen takana. Näytöllinen kotelo, koodi N Käyttäjäliittymän toiminnot : Esc = noustaan takaisinpäin kohti päävalikon alkua = askelletaan valikoissa samaa tasoa ylöspäin tai kasvatetaan asetettavaa parametriä = askelletaan valikoissa samaa tasoa alaspäin tai pienennetään asetetttavaa parametriä Enter = liikutaan syvemmälle valikoissa tai hyväksytään komento, parametrien asetus Kuva - Näytöllinen VV painelähetin 0

11 Measurement PV Pres. AO % rnge LRV Sensor Housing URV LSL USL Configuration Range values Min Span Apply values 75-ohjelmistopuu (Valmet lähettimet) 4 ma 0 ma ON LINE Detailed config Damping Pres. unit Tempr. unit Alarm current Write protect Lin.func Diff El status Burst mode Point pressure Burst option Point output Poll addr... Tag Point6pressure User function Point 6 output User funct. setup Ref. temperature Vol. temp.coeff. Manufacturer Model Information Device info Sensor s/n Message Universal rev Fld dev rev Software rev Hardware rev Descriptor Final asmbly num P-SMART special Selection code P-SMART Process seal Housing type Body/Flange mater Diaph/(+)diaph mat (-)diaphragm mater Diaphragm coating Extension material Fill fluid Explosion proof Diagnostics Device status flags Zero device status Loop test Loop calibr. PV Zero calibr PV Span calibr Digital inputs Date Tempr calibr. ALARM CPUEE ER ALARM ADSEN ER ALARM ADTS ER ALARM ADTH ER ALARM ELDR ER SCI ERR AD ERR HA FR ERR HA DA ERR ADCEE ERR Reserved Reserved Sensor tempr cal Housing tempr cal

12 ON LINE Measurement Configuration PV Press AO % rnge Sensor Housing Range values Output Transfer function General setup LRV URV LSL USL Min Span Apply values Damping Alarm current Lin. func User function data Pres. unit Temp unit Write protect Tag Descriptor Message Date 4 ma 0 ma 75/75-ohjelmistopuu (Satron lähettimet) User point cnt User unit USER Temp correction. Pres. Out Prs 6. Out Reference temp Vol. temp coeff. Information Measuring point Device info Construction info HART Manufacturer Model Dev Type Serial no. Sensor no. Device no. Software rev Hardware rev Selection code Process connection Housing type Body/flange mater Diaphragm mater (+) Diaphragm mater (-) Diaphragm coating Extension material Ext lenght code Fill fluid Explosion proof Temp code Process connect (-) Universal rev Fld dev rev Poll addr Burst mode Burst option Diagnostics Review Device status Sensor trim Output functions Temperature trim Other functions Self test Error info Statistics Zero trim Lower sensor trim Upper sensor trim Loop test Output trim Sensor temp trim Housing temp trim Master reset Factory defaults

13 .5 Viritykset käyttöönotossa, pistoliitinkotelo T, manuaalisäädöt Lähetin toimitetaan valmistajalta viritettynä tilauksen mukaiselle alueelle, sekunnin sähköisellä vaimennuksella. Jos aluetta ei ole määritelty, lähetin viritetään maksimialueelle. Kotelon päädyssä ovat alkupisteen ja alueenleveyden säätöakselit, suojakumin alla. Mittauspistukat (TEST) ovat suojakumin alla. Kuva -4, pistoliitinkannellinen kotelo manuaalisäädöillä, koodi T Tarkastustoimenpiteet - Tarkasta, että syöttöjännitteen hurina ei ylitä arvoa,5 V hh taajuusalueella Hz. - Tarkista mille alueelle ja kuinka suuri alkupisteen siirto lähettimelle on valmistajan toimesta tehty (näkyy laitekilvestä). - Aseta alkupiste tarvittaessa paikalleen. Ohje nollauksesta kohdassa. Viritysesimerkki. Z S PZ.5 Hart Kuva -4 RUN D 60 Test PLUG-liitinkotelo, koodi T Säätöakselien toiminnat : RUN = käyttöasento PZ = lähettimen nollaus D = vaimennus S = prosessimuuttujan yläraja Z = prosessimuuttujan alaraja DN = alaspäin UP = ylöspäin VIRITYS. Viritettävyys Maks. alueenleveys on VV-lähettimellä 5-kertainen min. alueenleveyteen verrattuna. Alueenleveyden säätö tehdään kotelon päältä, suojakumin alta (kuva -). Alkupisteen siirto Maks. alkupisteen siirto on (+)-suuntaan 86 % ja (-)- suuntaan 00 % maks. alueesta. Alkupisteen säätö tehdään kotelon päältä, suojakumin alta (kuva -). Hart Z RUN S PZ.5 D 60 Test Hart Z RUN S PZ.5 D 60 Test Kuva - Kuva

14 Mittausalue Mittausalueen alku- ja loppupisteet eivät saa poiketa nollasta enempää kuin maks. alueenleveyden verran. Esim. alueen 4 lähetintä, jonka mittausalue on 0-4/00 kpa, ei voida virittää mittaamaan painetta kpa, koska maks. alueenleveys on 00 kpa.. Vaimennus Jos mittauspaineessa esiintyy pulssimaista sykettä, voidaan sitä vaimentaa kotelon päällä suojakumin alla sijaitsevalla trimmerillä, asento D. Z RUN S PZ.5 D 60 Z S PZ.5 ±0 Hart Z RUN S PZ.5 D 60 Test RUN D 60 Kuva -4 Lähettimen nollaus (PVZ) Hart Z RUN S PZ.5 D 60 Test. Viritysesimerkki Ennen varsinaista viritystä suoritetaan lähettimen nollaus :. Käännä valintakytkin PZ-asentoon. Käännä säätökytkintä hienosäätöalueella edestakaisin molempiin reunoihin ja pidä kytkintä reunassa sekunnin ajan (s.).. Käännä valintakytkin asennosta PZ asentoon RUN. Kuva - Vaimennuksen säätö Vaimennuksen säätö :. Käännä valintakytkin D-asentoon. Käännä säätökytkintä edestakaisin noin ±0, tällöin vaimennuksen säätö aktivoituu.. Säädä säätökytkimellä haluttu vaimennus s. 4. Käännä valintakytkin asennosta D asentoon RUN. Yhdellä virityskerralla tehtävä maksimikorjaus on rajattu 5%:iin sensorin maksimialueesta. Kaikki PZ-toiminnolla tehdyt muutokset voidaan perua (palautus tehdasasetuksiin) kääntämällä viritystrimmeriä molempiin reunoihin kolme kertaa. Lähetin toimitetaan valmistajalta pienimmällä sähköisellä vaimennuksella varustettuna. Jos halutaan säätää vaimennusta suuremmaksi, akselia kierretään myötäpäivään. Vaimennuksen asettelu ei vaikuta lähettimen muuhun viritykseen. 4

15 Hart ±0 S PZ Z.5 RUN D S PZ Z.5 RUN D 60 Test Kuva -5 Lähettimen alkupisteen virittäminen Hart ±0 S PZ Z.5 RUN D 60 Test 60 S PZ Z.5 RUN D 60 Lähettimen virittäminen halutulle mittausalueelle : - esim. mittausalue kpa (alueen 5 lähetin). Toimenpiteet: A. Alkupisteen virittäminen - Syötä alkupistettä vastaava paine.. Käännä valintakytkin Z-asentoon, kuva -4. Käännä säätökytkintä hienosäätöalueella edestakaisin noin ±0 jolloin alkupisteen säätö aktivoituu.. Käännä säätökytkintä haluttuun suuntaan (DN=alaspäin ja UP=ylöspäin) kunnes lähtöviesti on 4mA. (säätöalue hienosäätöalueella on ±0.75% mittaus alueesta ja säädön nopeus on ±.5% mittausalueesta / sekunti). 5. Käännä valintakytkin RUN-asentoon. B. Mittausalueen virittäminen - Syötä aluetta vastaava paine 00 kpa. Käännä valintakytkin S-asentoon, kuva -5. Käännä säätökytkintä hienosäätöalueella edestakaisin noin ±0 jolloin mittausalueen säätö aktivoituu.. Käännä säätökytkintä haluttuun suuntaan (DN=alaspäin ja UP=ylöspäin) kunnes lähtöviesti on 0 ma. (säätöalueen suuruus hienosäätöalueella on ±0.75% mittausalueesta ja säädön nopeus on ±.5% mittausalueesta /sekunti). 5. Käännä valintakytkin RUN-asentoon. - Syötä alkupistettä vastaava paine. - Toista viritykset saavuttaaksesi haluamasi tarkkuuden. Kuva -6 Lähettimen mittausalueen virittäminen Sensor Module CPU Module Analog to Digital Conversion Non-Volatile Memory for Parameters - Correction Coefficients - Transmitter Information - Transmitter Configuration (Range Values, Damping, Lin.Funktion...) Microcontroller with Flash-memory Functions - Range Settings - Damping - Diagnostic - Units - Communication - Transfer function - Correction Calculation for Temperature and Linearization Interface Stage - Failure protection - Test Connections - Cable connections Analog Output HART Digital to Analog Conversion (4... 0mA) HART Digital Communication Module Temperature Temp. Sensor Pressure Sensor Module Abs. or Gage Pressure Sensor Temp. Sensor dp Sensor Module dp Sensor Display Module (optional) Buttons LCD-Display Pressure - + Differential Pressure Kuva 4- VV-lähettimen toiminnallinen rakenne

16 4. RAKENNE JA TOIMINTA Anturi muuntaa paineen sähköiseksi signaaliksi. Muuntoon käytetään Wheatstonen siltaa, jota syötetään tasavirralla. Paineen siltaan aiheuttama elastinen muodonmuutos aikaansaa sillan epätasapainon, joka mitataan tasajännitesignaalina. Kompensointi sisältää sekä lämpökompensoinnin että linearisoinnin. Jokainen anturi viritetään yksilökohtaisella vastusverkkokytkennällä. Kompensoinnin tarvitsema lämpötilatieto saadaan Wheatstonen sillan vierellä sijaitsevalta lämpötilan mittauselimeltä. Viestin käsittelyyn tarvittavat aktiiviset toiminnot ovat ASIC-piirissä (ASIC = asiakaskohtainen IC-piiri), joka jakaantuu kahteen osalohkoon: vahvistinlohko ja standardiviestin muodostuslohko. Standardiviestin muodostuslohkossa sijaitsevat myös alkupisteen, alueenleveyden ja vaimennuksen viritystoiminnot. Liityntäasteessa ovat häiriösuojaukset, joilla taataan lähettimen toiminta sekä vikaantumattomuus mahdollisissa häiriötapauksissa. Siinä sijaitsevat myös mittaus- (TEST) ja kaapeliliitynnät. 5. OSALUETTELO Varaosia tilatessanne pyydämme ilmoittamaan tämän dokumentin numeron ja päiväyksen, tarvittavan osan nimikkeen ja numeron tai tilauskoodin sekä lähettimessä olevan valmistusnumeron. Luetteloon tähdellä (*) merkityt osat sekä ruuvit, mutterit ja tiivisteet ovat varaosia. Osanro * 4 8 * 9 0 Osan nimi Mittauselin Tiiviste, silikonikumi Laitepistoke DIN4650 Lieriökantaruuvi M x 0 SFS79 Zne Tiiviste GDM-7, silikoni Johdinrasia GDM009, DIN4650 Lieriökantaruuvi S M x 5 SFS79 A4 Lieriökantaruuvi S M x 4 VSM0 A4 Tilauskoodi T Osanro * 5 * 6 7 * 8 9 * 0 * * 46 * 47 * 48 Osan nimi Kiinnityssanka Tukilevy Kuusiomutteri M8 SFS067 A4 Asennusteline S O-rengas, 4x FPM (Viton ) Kansi M Tiiviste, Silikonikumi Takalevy V Kiinnitysruuvi, M4 Laippa (koonta) Lukitusrengas Yhdemutteri Tilauskoodi T54495 T T T0056 T0087 T009 T547 T006 T00 * * Suoja, H, M ja T kotelointi Suoja, N kotelointi T0095 T

17 Kuva 5- Osaluettelo: Lähetintyyppi VVP, Kotelointi N (näyttö) 9 0 Kuva 5- Osaluettelo: Lähetintyyppi VVH, Kotelointi M (Kytkentätila) 7

18 Kuva 5- Osaluettelo: Lähetintyyppi VVF, kotelointi H (PLUG-liitin) Satron Instruments Oy PL, 90 Tampere Puh Telefax
