1 Man.rev. Asennus- ja käyttöönotto-ohje Osaluettelo Sisältö: ASENNUS. Mekaaninen asennus. Sähkökytkennät KÄYTTÖÖNOTTO. 75-käyttäjäliitynnän käyttö. Käyttöönotto HART 75-käyttäjäliitynnällä. Käyttöönotto Satron-pAdvisor Service Softwaren avulla.4 Käyttöönotto lähettimen omilla näppäimillä.5 Viritykset käyttöönotossa VIRITYS. Viritettävyys. Vaimennus. Viritysesimerkkejä 4 RAKENNE JA TOIMINTA 5 OSALUETTELO DOKUMENTIT Tekninen spesifikaatio: BPdV750 Asennus- ja käyttöönotto-ohje: Pidätämme oikeuden teknisiin muutoksiin niistä ennalta ilmoittamatta. HART on HART Communication Foundationin rekisteröity tavaramerkki. Teflon on E.I. du Pont de Nemours & Co:n rekisteröity tavaramerkki. Viton on DuPont Down Elastomer'in rekisteröity tavaramerkki Satron Instruments Oy PL, 90 Tampere Puh Telefax

2 ASENNUS. Mekaaninen asennus.. Mittausputkistot Prosessiaine ja lähettimen sijainti prosessiputkeen nähden määräävät mittausputkilinjan (Kuva -). Nesteen ja höyryn paineenmittauksissa lähetin on edullisinta asentaa kuristuslaipan alapuolelle (Kuva -a). Näin mittausputkistoon ei pääse muodostumaan häiritseviä kaasukuplia. Useassa tapauksessa lähettimen sijainnin ratkaisee luoksepäästävyys, jonka vuoksi lähetintä ei aina voida asentaa mittauksen kannalta parhaaseen paikkaan. Nesteen ja höyryn paineenmittauksissa lähetin voidaan joutua sijoittamaan prosessiputken yläpuolelle, jolloin on suositeltavaa varustaa putkilinja ilmalukoilla (Kuva -b). Höyryn päästämistä lähettimen mittauselimelle on vältettävä. Kondensoituneen nesteen tasausastioita ei välttämättä tarvita, koska tuntoelimen tilavuusmuutokset ovat erittäin pieniä. Kaasun paineenmittauksissa (Kuva -c) lähettimen sijainti prosessiputken yläpuolella poistaa kondensoituneen nesteen aiheuttamat häiriöt. Sakkautuvien nesteiden paineenmittauksissa ja tiheyden mittauksessa suositellaan tarvittaessa käyttämään pursevettä. Se voidaan kytkeä ilmausventtiilin tilalle lähettimen mittauskammioon tai mittausputkilinjaan (Kuvat -e ja -g). Lähetin varustettuna hydraulisella paineenvälittimellä soveltuu pinnankorkeuden ja tiheyden mittaamiseen (Kuva -d). Kapillaariputket on tehtaalla kytketty /4NPTkierteisiin tai liitetty hitsaamalla, välitintyypistä riippuen. Sekä kaasu että nesteeseen liuenneena oleva ilma, jota normaalisti on nesteissä, on poistettu välitinnesteestä kapillaareja täytettäessä. Kapillaariliitoksia ei saa aukaista asennuksen yhteydessä! Aukaistut laitteet on toimitettava valmistajalle uudelleen täytettäviksi. Taulukko kuvaan -, Putkistovarusteet. Suora lähtöliitin Ø mm / R/ ulkokierre. Suora lähtöliitin Ø mm / R/ sisäkierre 4. Kulmalähtöliitin Ø mm / R/4 ulkokierre 5. T-liitin Ø mm 6. Palloventtiili R/ 7. Neulaventtiili R/ 8. Putki x kalibroitu 9. Neulaventtiilirotametri 0. -kara-asennusventtiili. Lauhdeastia HUOM! Materiaalit, varusteet ja tiivisteet on valittava niin, että ne kestävät ko. olosuhteissa olevan paineen ja lämpötilan sekä korroosion ja kemialliset vaikutukset. Kuva -a Neste ja höyry

3 Kuva -b Neste Kuva -c Kaasu Kuva -d Tiheyden tai paineellisen säiliön pinnan mittaus Kuva -e Tiheyden mittaus, lähetin + pursevesi Kuva -g Asennus sakkautuvilla nesteillä SUODIN TAI SÄILIÖ LIERIÖ Kuva -f Pinnan tai suodinhäviön mittaus Kuva -h Pinnan mittaus, lieriö ja vakuumi

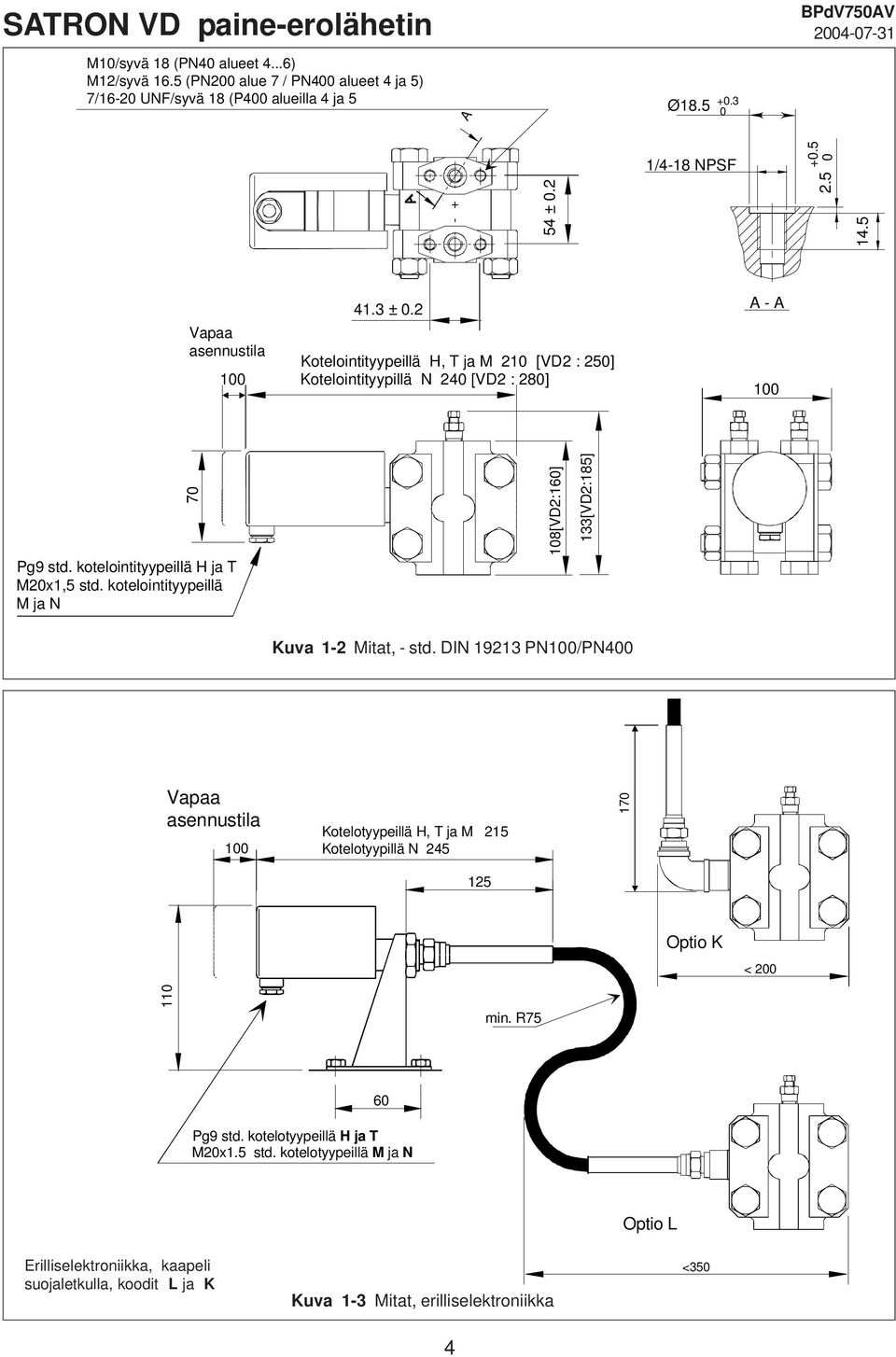

4 M0/syvä 8 (PN40 alueet 4...6) M/syvä 6.5 (PN00 alue 7 / PN400 alueet 4 ja 5) 7/6-0 UNF/syvä 8 (P400 alueilla 4 ja 5 A Ø /4-8 NPSF ± Vapaa asennustila ± 0. Kotelointityypeillä H, T ja M 0 [VD : 50] Kotelointityypillä N 40 [VD : 80] A - A Pg9 std. kotelointityypeillä H ja T M0x,5 std. kotelointityypeillä M ja N 08[VD:] [VD:85] Kuva - Mitat, - std. DIN 9 PN00/PN400 Vapaa asennustila 00 Kotelotyypeillä H, T ja M 5 Kotelotyypillä N Optio K < 00 0 min. R75 Pg9 std. kotelotyypeillä H ja T M0x.5 std. kotelotyypeillä M ja N Optio L Erilliselektroniikka, kaapeli suojaletkulla, koodit L ja K Kuva - Mitat, erilliselektroniikka 4 <50

5 86 ØD SATRON VD paine-erolähetin.. Suositeltavat asennusasennot Paine-erolähettimien asennusympäristö on mittausolosuhteiden kannalta usein erittäin vaativa. Lähetin tuleekin sijoittaa siten, että esim. Iämpötilavaihteluiden vaikutus jää mahdollisimman pieneksi. Lisäksi on mahdollisuuksien mukaan vältettävä erilaisia mekaanisia rasituksia, esim. tärinää. 50 Paineen ja absoluuttipaineen mittauksessa mahdolliset asennustavat ovat putkiasennus suoraan mittauspisteeseen tai seinäasennus... Asennusventtillit Käytettäessä asennusventtiiliä paine-erolähettimen asennuksessa se toimii sekä erotusventtiilinä että lähettimen asennuslaattana. Tämä asennustapa yksinkertaistaa lähettimen kiinnityksen ja irrotuksen prosessista. Kuva -4a Suora-asennusteline (M8097) 5..4 Asennustelineet Käytettäessä erillistä erotusventtiiliä tai soikiolaippoja ja kaksitieventtiilejä lähetin kiinnitetään asennustelineellä (Kuva -4) joko seinään tai konsoliputkeen Kulma-asennustelineellä (Kuva -4b) lähetin saadaan ilmauksen ja sakanpoiston kannalta edullisimpaan asentoon. Prosessiliitännät ja puhallusventtiiiit ovat mittauskammioiden ylä- ja alareunassa. Lähetinrunkoa voidaan kiertää laipoissaan soveltuvimman asennusasennon saavuttamiseksi. Asentaminen (vaaka/ pysty-taso) siirtää hieman alkupistettä, riippuen lähettimen mittausalueesta. Sen vuoksi lähettimen alkupiste tulee tarkistaa asennuksen jälkeen...5 Hydraulinen paineenvälitin Hydraulisia paineenvälittimiä käytetään mittauksissa, joissa lähettimen kostuvat osat on eristettävä prosessiaineesta. Eristämiseen voivat pakottaa prosessiaineen korrosoivat ominaisuudet, myrkyllisyys, korkea lämpötila, sakkautuvuus, kiteytyvyys jne. 85 Kuva -4b Kulma-asennusteline (M8096) Laippa DN40 PN00 DN50 PN40 DN80 PN40 DN00 PN40 ANSI" 50 lbs ANSI" 00 lbs ANSI" 50 lbs ANSI" 00 lbs ANSI4" 50 lbs ANSI4" 00 lbs ØD b Ø D Ø50 b b 85 Kuva -5a Mittapiirros: VDxxxV ja kpl hydraulisia paineenvälittimiä Kuva -5b Mittapiirros: VDxxxV ja kpl hydraulisia paineenvälittimiä 5

6 . Sähkökytkennät Lähettimen syöttöjännite ja kuormitettavuus kuvan -7 mukaisesti. Viestijohtimeksi suosittelemme kierrettyä parikaapelia. Viestijohtimia ei saa viedä lähelle korkeajännitteisiä kaapeleita, suuria sähkömoottoreita tai taajuusmuuttajia. Open Kaapelin vaippa maadoitetaan jännitteen syöttöpäästä tai käytettävän säätöjärjestelmän valmistajan suosituksien mukaisesti. Kuva -6 PLUG-liittimen kytkentärasian irrotus. Irrota ruuvi. Väännä auki Kuorma / Ω Toimintaalue Syöttöjännite /V 40 Kuva -7 Lähettimen kuormitettavuus R max = Syöttöjännite - V I max I max = 0.5 ma käytettäessä HART -kommunikointia I max = ma (ylemmän hälytysvirran ollessa valittuna) Asennon valinta x mm Kiristä ruuvi Pg9 Kuva -8 Kytkentärasian suunnan valinta

7 ma Hart S PZ Z.5 RUN D DN UP Test - + Load Kuva -9, johdotus H ja T koteloinnit Power ma Test Kuva -0, johdotus M kotelointi Load Power ma Test Load Kuva -, johdotus N kotelointi Power

8 KÄYTTÖÖNOTTO. 75-käyttäjäliitynnän käyttö Toimintonäppäimet Kuusi toimintonäppäintä on sijoitettu alfanumeerisen näppäimistön yläpuolelle. ON/OFF-näppäimellä (I/O) saadaan käyttäjäliityntä päälle ja pois. Kun käyttäjäliityntä on laitettu päälle se alkaa hakea siihen liitettyä HART -lähetintä. Jos lähetintä ei löydy, näytölle tulee teksti No Device Found. Press OK. ONLINE-valikko tulee näytölle kun käyttäjäliityntä on löytänyt halutun lähettimen. (^) Näppäimellä voidaan liikkua valikoissa ylöspäin ja rullata listoja eteenpäin. (v) Näppäimellä voidaan liikkua valikoissa alaspäin ja rullata listoja taaksepäin. (<) Kaksitoimintonäppäimellä voidaan siirtää kursoria vasemmalle ja peruuttaa takaisin aikaisempaan valikkoon. (>) Tällä kaksitoimintonäppäimellä voidaan siirtää kursoria oikealle ja valita valikosta toiminto. (>>>) Pikavalintanäppäimellä käyttäjäliityntä käynnistyy ja näyttöön tulee pikavalintavalikko, joka voidaan määritellä halutuksi. Funktionäppäimet Funktionäppäimillä F, F, F ja F4 voidaan suorittaa ohjelmatoimintoja, jotka näkyvät näytössä kunkin funktionäppäimen yläpuolella. Liikkuessasi ohjelmistovalikoissa funktionäppäinten toiminnot muuttuvat valikon mukaan.. Käyttöönotto HART 75 -käyttäjäliitynnällä Lähettimen asennuksen ja kytkentöjen jälkeen kytke käyttäjäliityntä lähettimeen. Näyttöön tulee valikko: Measurement (mittaus) Configuration (konfigurointi) Information (informaatio) 4 Diagnostics (määritys) Haluttaessa muuttaa mittausaluetta, mittausyksikköä, vaimennusaikaa tai lähdön muotoa (lineaarinen/juurtava) valitse valikosta Configuration. Näyttöön tulee valikko: Range values (mittausalue) Detailed config (yksityiskoht. määritys) Mikäli muutat mittausaluetta valitse em. valikosta Range values. Näyttöön tulee valikko: LRV (mittausalueen alaraja) URV (mittausalueen yläraja) LSL (anturin alaraja) 4 USL (anturin yläraja) 5 Min span (minimi alueen leveys) 6 Apply values (lisää arvot) Mikäli muutat mittausyksikköä, vaimennusaikaa tai lähdön muotoa valitse Configuration-valikosta valikko Detailed config. Näyttöön tulee seuraava valikko: Damping (vaimennus) Pres. unit (paineen yksikkö) Tempr. unit (lämpötilan yksikkö) 4 Alarm current (hälytysvirta) 5 Write protect (kirjoitusuojaus) 6 Lin. func (linearisointifunktio) 7 Diff El status (Diff-El-tila) 8 Burst mode (pursketoiminto) 9 Burst option (purskeoptio) Poll addr (väyläosoite) Tag (positio) User function (käyttäjäfunktio) User funct. setup (edellisen asetus) Edellä olevien toimenpiteiden jälkeen tai jos lähetin on määritelty jo toimittajan puolesta tulee lähetin nollata asennuspaikassaan. Paina Diagnostics ja sitten PV Zero calibr. Näyttöön tulee teksti Give correct value for Zero pressure in... Kuva - 75-käyttäjäliityntä Näytössä näkyy lähettimen sen hetkinen nollapiste ja ko. näytössä voidaan suorittaa lähettimen nollaus. 8

9 . Käyttöönotto Satron-pAdvisor Service Softwaren avulla Mikäli halutaan käyttöön kaikki älykkään lähettimen toiminnot, suosittelemme käyttöönotossa käytettäväksi SatronpAdvisor -ohjelmaa. Ohjelman, HART-modemin ja CAL-BOX'in voitte tilata Satron Instruments Oy:ltä. Kalibroinnin testikytkennät VIRTALÄHDE +4 V HART-COM CAL-BOX HART-MODEEMI RS PC Com tai Com DMM Suositeltava kalibrointilaitteisto Satron-pAdvisor -ohjelma SATRONin Smartlähettimille PC: AT-486, Pentium (käyttöjärjestelmä Win-95 tai Windows NT) DMM: Digitaalinen volttimittari, perustarkkuus DCV parempi kuin 0,0 % lukemasta (esimerkiksi Fluke 8840A, Keithley 000) Kalibrointipaineen syöttö- ja mittauslaite (tarkkuus parempi kuin 0,0 % lukemasta) HART-modeemi: (esim. MicroLink Smart Modem) Virtalähde: lähtö 4 VDC, Rout <0 ohm SATRON SMART-LÄHETIN CAL-BOX kytkentäyksikkö, sisältää: - tarkkuusvastus 4-johdinkytkennöillä, 00 ohm, 0,0 % - tarkkuusvastuksen ylikuormitussuoja - kytkennät virtalähteelle, HART-modemille, DMM:lle ja lähettimelle. KALIBROINTIPAINEEN SYÖTTÖ- JA MITTAUSLAITE Kuva - Kalibrointikytkentäikkuna.4 Käyttöönotto lähettimen omilla näppäimillä Näytön valikoiden käytöstä on oma erillinen ohjeensa, liitteenä tämän käyttöohjeen takana. Esc L 4 ma Enter Näytöllinen kotelo, koodi N Käyttäjäliittymän toiminnot : Esc = noustaan takaisinpäin kohti päävalikon alkua = askelletaan valikoissa samaa tasoa ylöspäin tai kasvatetaan asetettavaa parametriä = askelletaan valikoissa samaa tasoa alaspäin tai pienennetään asetetttavaa parametriä Enter = liikutaan syvemmälle valikoissa tai hyväksytään komento, parametrien asetus Kuva - Näytöllinen VD paine-erolähetin 9

10 75-ohjelmistopuu Measurement PV Pres. AO % rnge LRV Sensor Housing URV LSL USL Configuration Range values Min Span Apply values 4 ma 0 ma ON LINE Detailed config Damping Pres. unit Tempr. unit Alarm current Write protect Lin.func Diff El status Burst mode Point pressure Burst option Point output Poll addr... Tag Point6pressure User function Point 6 output User funct. setup Ref. temperature Vol. temp.coeff. Manufacturer Model Information Device info Sensor s/n Message Universal rev Fld dev rev Software rev Hardware rev Descriptor Final asmbly num P-SMART special Selection code P-SMART Process seal Housing type Body/Flange mater Diaph/(+)diaph mat (-)diaphragm mater Diaphragm coating Extension material Fill fluid Explosion proof Diagnostics Device status flags Zero device status Loop test Loop calibr. PV Zero calibr PV Span calibr Digital inputs Date Tempr calibr. ALARM CPUEE ER ALARM ADSEN ER ALARM ADTS ER ALARM ADTH ER ALARM ELDR ER SCI ERR AD ERR HA FR ERR HA DA ERR ADCEE ERR Reserved Reserved Sensor tempr cal Housing tempr cal 0

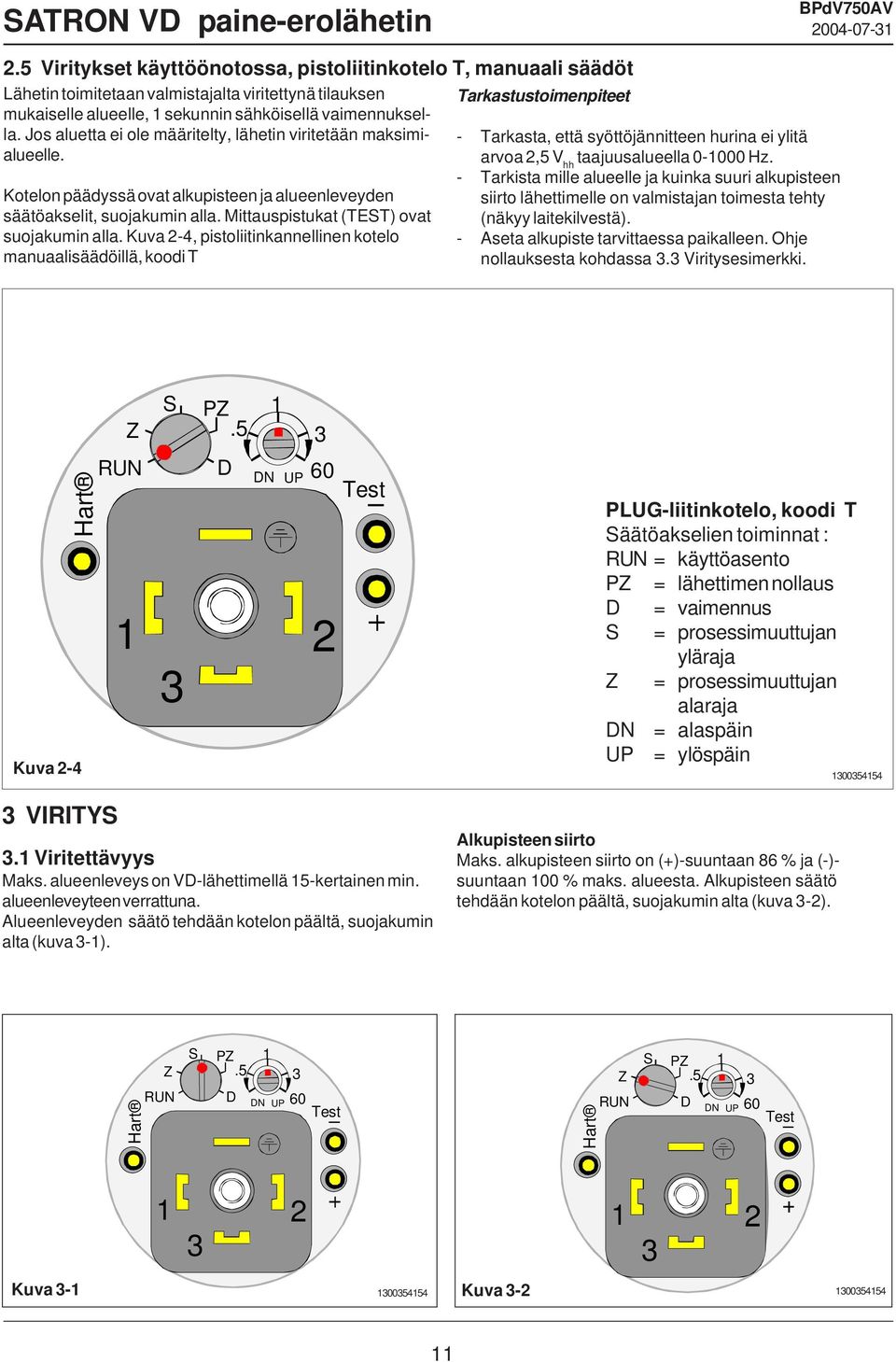

11 .5 Viritykset käyttöönotossa, pistoliitinkotelo T, manuaali säädöt Lähetin toimitetaan valmistajalta viritettynä tilauksen mukaiselle alueelle, sekunnin sähköisellä vaimennuksella. Jos aluetta ei ole määritelty, lähetin viritetään maksimialueelle. Kotelon päädyssä ovat alkupisteen ja alueenleveyden säätöakselit, suojakumin alla. Mittauspistukat (TEST) ovat suojakumin alla. Kuva -4, pistoliitinkannellinen kotelo manuaalisäädöillä, koodi T Tarkastustoimenpiteet - Tarkasta, että syöttöjännitteen hurina ei ylitä arvoa,5 V hh taajuusalueella Hz. - Tarkista mille alueelle ja kuinka suuri alkupisteen siirto lähettimelle on valmistajan toimesta tehty (näkyy laitekilvestä). - Aseta alkupiste tarvittaessa paikalleen. Ohje nollauksesta kohdassa. Viritysesimerkki. Z S PZ.5 Hart Kuva -4 RUN D DN UP Test PLUG-liitinkotelo, koodi T Säätöakselien toiminnat : RUN = käyttöasento PZ = lähettimen nollaus D = vaimennus S = prosessimuuttujan yläraja Z = prosessimuuttujan alaraja DN = alaspäin UP = ylöspäin VIRITYS. Viritettävyys Maks. alueenleveys on VD-lähettimellä 5-kertainen min. alueenleveyteen verrattuna. Alueenleveyden säätö tehdään kotelon päältä, suojakumin alta (kuva -). Alkupisteen siirto Maks. alkupisteen siirto on (+)-suuntaan 86 % ja (-)- suuntaan 00 % maks. alueesta. Alkupisteen säätö tehdään kotelon päältä, suojakumin alta (kuva -). Hart Z RUN S PZ.5 D DN UP Test Hart Z RUN S PZ.5 D DN UP Test Kuva - Kuva

12 Mittausalue Mittausalueen alku- ja loppupisteet eivät saa poiketa nollasta enempää kuin maks. alueenleveyden verran. Esim. alueen 4 lähetintä, jonka mittausalue on 0-,7/4 kpa, ei voida virittää mittaamaan painetta 4...4,7 kpa, koska maks. alueenleveys on 4 kpa.. Vaimennus Jos mittauspaineessa esiintyy pulssimaista sykettä, voidaan sitä vaimentaa kotelon päällä suojakumin alla sijaitsevalla trimmerillä, asento D. Vaimennuksen säätö :. Käännä valintakytkin D-asentoon. Käännä säätökytkintä edestakaisin noin ±0, tällöin vaimennuksen säätö aktivoituu.. Säädä säätökytkimellä haluttu vaimennus 0... s. 4. Käännä valintakytkin asennosta D asentoon RUN.. Viritysesimerkki Ennen varsinaista viritystä suoritetaan lähettimen nollaus :. Käännä valintakytkin PZ-asentoon. Käännä säätökytkintä hienosäätöalueella edestakaisin molempiin reunoihin ja pidä kytkintä reunassa sekunnin ajan (s.).. Käännä valintakytkin asennosta PZ asentoon RUN. Yhdellä virityskerralla tehtävä maksimikorjaus on rajattu 5%:iin sensorin maksimialueesta. Kaikki PZ-toiminnolla tehdyt muutokset voidaan perua (palautus tehdasasetuksiin) kääntämällä viritystrimmeriä molempiin reunoihin kolme kertaa. Lähetin toimitetaan valmistajalta pienimmällä sähköisellä vaimennuksella varustettuna. Jos halutaan säätää vaimennusta suuremmaksi, akselia kierretään myötäpäivään. Z S PZ.5 Vaimennuksen asettelu ei vaikuta lähettimen muuhun viritykseen. RUN D DN UP Z RUN S PZ.5 D ±0 DN UP Hart Z RUN S PZ.5 D DN UP Test Kuva -4 Lähettimen nollaus (PVZ) Hart Z RUN S PZ.5 D DN UP Test Kuva - Vaimennuksen säätö

13 Hart ±0 S PZ Z.5 RUN D DN UP S PZ Z.5 RUN D DN UP Test Kuva -5 Lähettimen alkupisteen virittäminen ±0 S PZ Z.5 RUN D DN UP Lähettimen virittäminen halutulle mittausalueelle : - esim. mittausalue kpa (alueen 5 lähetin). Toimenpiteet: A. Alkupisteen virittäminen - Syötä alkupistettä vastaava paine.. Käännä valintakytkin Z-asentoon, kuva -4. Käännä säätökytkintä hienosäätöalueella edestakaisin noin ±0 jolloin alkupisteen säätö aktivoituu.. Käännä säätökytkintä haluttuun suuntaan (DN=alaspäin ja UP=ylöspäin) kunnes lähtöviesti on 4mA. (säätöalue hienosäätöalueella on ±0.75% mittaus alueesta ja säädön nopeus on ±.5% mittausalueesta / sekunti). 5. Käännä valintakytkin RUN-asentoon. B. Mittausalueen virittäminen - Syötä aluetta vastaava paine 00 kpa. Käännä valintakytkin S-asentoon, kuva -5. Käännä säätökytkintä hienosäätöalueella edestakaisin noin ±0 jolloin mittausalueen säätö aktivoituu.. Käännä säätökytkintä haluttuun suuntaan (DN=alaspäin ja UP=ylöspäin) kunnes lähtöviesti on 0 ma. (säätöalueen suuruus hienosäätöalueella on ±0.75% mittausalueesta ja säädön nopeus on ±.5% mittausalueesta /sekunti). 5. Käännä valintakytkin RUN-asentoon. - Syötä alkupistettä vastaava paine. - Toista viritykset saavuttaaksesi haluamasi tarkkuuden. Hart Z RUN S PZ.5 D DN UP Test Kuva -6 Lähettimen mittausalueen virittäminen Anturi Moduli Elektroniikka Moduli Anturin prosessori ja muisti - Anturin linearisointi - Aluemäärittelyt - Vaimennus Lähtöviestin prosessori ja muisti - Diagnostiikka - Yksiköt - Kommunikointi - Käytt. funktiot Digitaali-Analogia viestimuunnos Analogia- Digitaali viestimuunnos Anturin lämpötila Paine Haihtumaton muisti - Korjauskertoimet - Modulin tiedot SOS-anturi (Silicon on Sapphire) Haihtumaton muisti - Aluearvot - Lähettimen konfiguraatiot Näppäimet LCD-näyttö Modulin lämpötila Liityntä aste - Häiriösuojaus - Testausliitynnät - Kaapeliliitynnät Analogia ulostulo HART Digital kommunikointi Kuva 4- SATRON VD-lähettimen toiminnallinen rakenne 00407

14 4. RAKENNE JA TOIMINTA Anturimoduli Kalvolla prosessista erotettu, silikoniöljyllä täytetty pietsoresistiivinen anturi. Anturin paine ja lämpötila mitataan 4-bittisellä AD-muuntimella. Lineaarisuus- ja lämpötilavirheet korjataan digitaalisesti omalla mikroprosessorilla, joka on liitetty anturimoduliin. Anturi muuntaa paineen sähköiseksi signaaliksi. Muuntoon käytetään Wheatstonen siltaa, jota syötetään tasavirralla. Paineen siltaan aiheuttama elastinen muodonmuutos aikaansaa sillan epätasapainon, joka mitataan tasajännitesignaalina. Elektroniikkamoduli Modulin tehtävä on muuntaa anturimodulilta saatava prosessipainetieto lähtöviestiksi 4-0 ma. Tämä muunnos voidaan tehdä lineaarisesti, juurtavasti, käänteisesti tai käyttäjän vapaasti valitsemilla -6 pisteen paine/ lähtöviestipareilla. Lähettimen näytöllisessä versiossa (koodi N) on oma näyttö ja näppäimet, joiden avulla on mahdollisuus suorittaa kaikki lähettimen toimintamäärittelyt. 5. OSALUETTELO Varaosia tilatessanne pyydämme ilmoittamaan tämän dokumentin numeron ja päiväyksen , tarvittavan osan nimikkeen ja numeron tai tilauskoodin sekä lähettimessä olevan valmistusnumeron. Luetteloon tähdellä (*) merkityt osat sekä ruuvit, mutterit ja tiivisteet ovat varaosia. Osanro Osan nimi Tilauskoodi Osanro Osan nimi Tilauskoodi * 4 8 * 9 0 * * Mittauselin Tiiviste, silikonikumi Laitepistoke DIN4650 Lieriökantaruuvi M x 0 SFS79 Zne Tiiviste GDM-7, silikoni Johdinrasia GDM009, DIN4650 Lieriökantaruuvi S M x 5 SFS79 A4 Lieriökantaruuvi S M x 4 VSM0 A4 Suoja, H, M ja T kotelointi Suoja, N kotelointi T T0095 T * 0 * * O-rengas, 4x FPM (Viton ) Kansi M Tiiviste N, Silikonikumi Kansi N Lieriökantaruuvi, SM4x8, SFS76 A4 Ilmaus-/tyhjennysventtiili Kuusioruuvi, M6x90 SFS06 m A4 Kuusioruuvi, M6x90 SFS06 m 8.8 Zne (PN400) Kuusiomutteri, M6 SFS067 m A4 Kuusiomutteri, M6 SFS067 m 8.8 Zne (PN400) Tiiviste VD Tiiviste T0056 T006 T T * 5 * 6 7 * 8 Kiinnityssanka Tukilevy Kuusiomutteri M8 SFS067 A4 Asennusteline S T54495 T T * 8 * 8 * 8 Laippa Laippa 400 bar Laippa VD T546 T548 T544 4

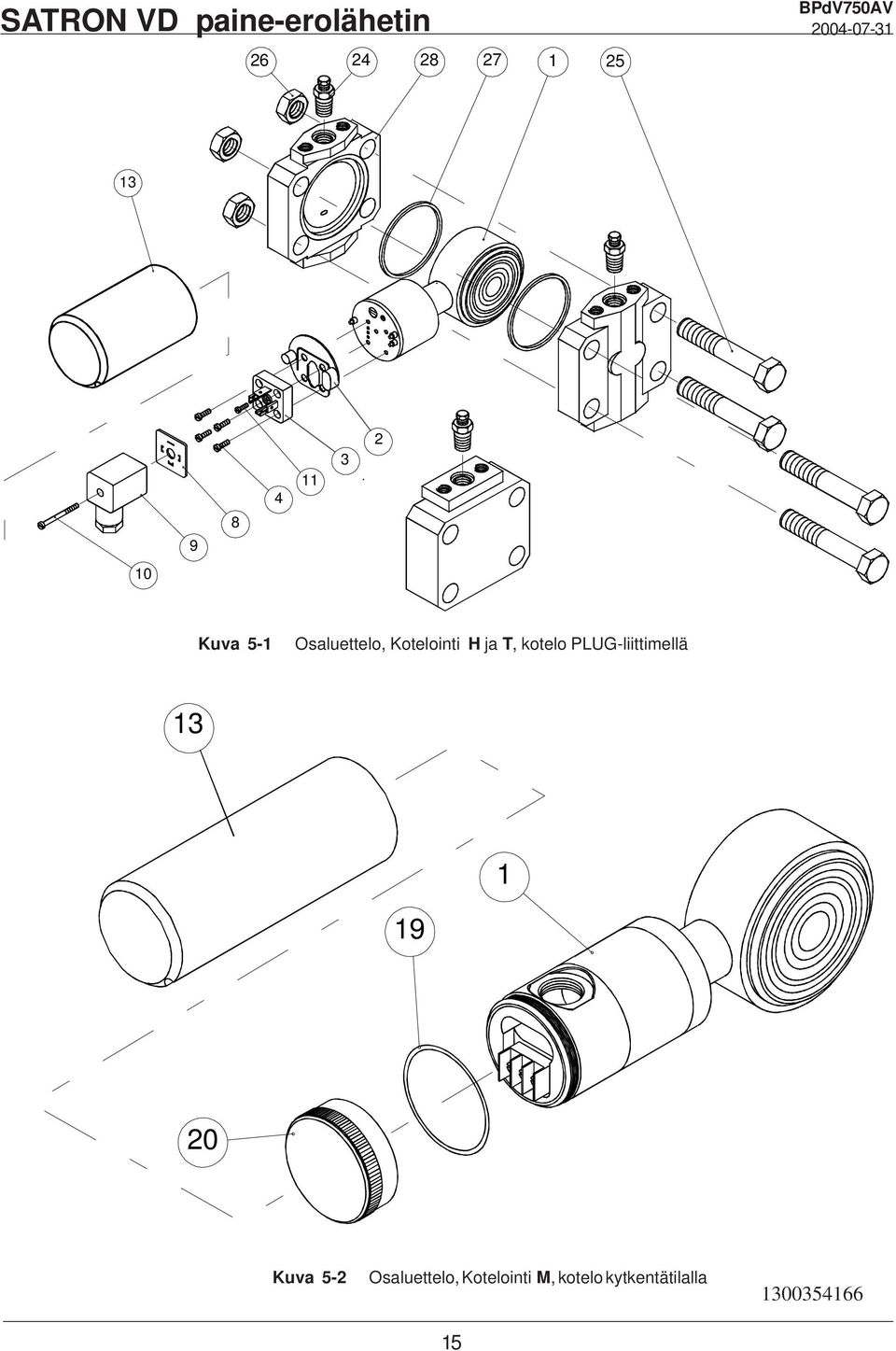

15 Kuva 5- Osaluettelo, Kotelointi H ja T, kotelo PLUG-liittimellä 9 0 Kuva 5- Osaluettelo, Kotelointi M, kotelo kytkentätilalla

16 Kuva 5- Osaluettelo, Kotelointi N, kytkentätilallinen kotelo näytöllä Kuva 5-4 Osaluettelo, Kotelo erilliselektroniikalla 6

17 Muistiinpanoja : 7

18 TÄYTTÄÄ EU:N EMC-DIREKTIIVIN 89/6/EEC VAATIMUKSET SÄHKÖMAGNEETTISELLE YHTEENSOPIVUUDELLE Satron Instruments Oy PL, 90 Tampere Puh , Telefax
