Pohjalaatat ja ryhmäasennuslaatat venttiilisarjalle E

Koko: px
Aloita esitys sivulta:

Download "Pohjalaatat ja ryhmäasennuslaatat venttiilisarjalle E"

Transkriptio

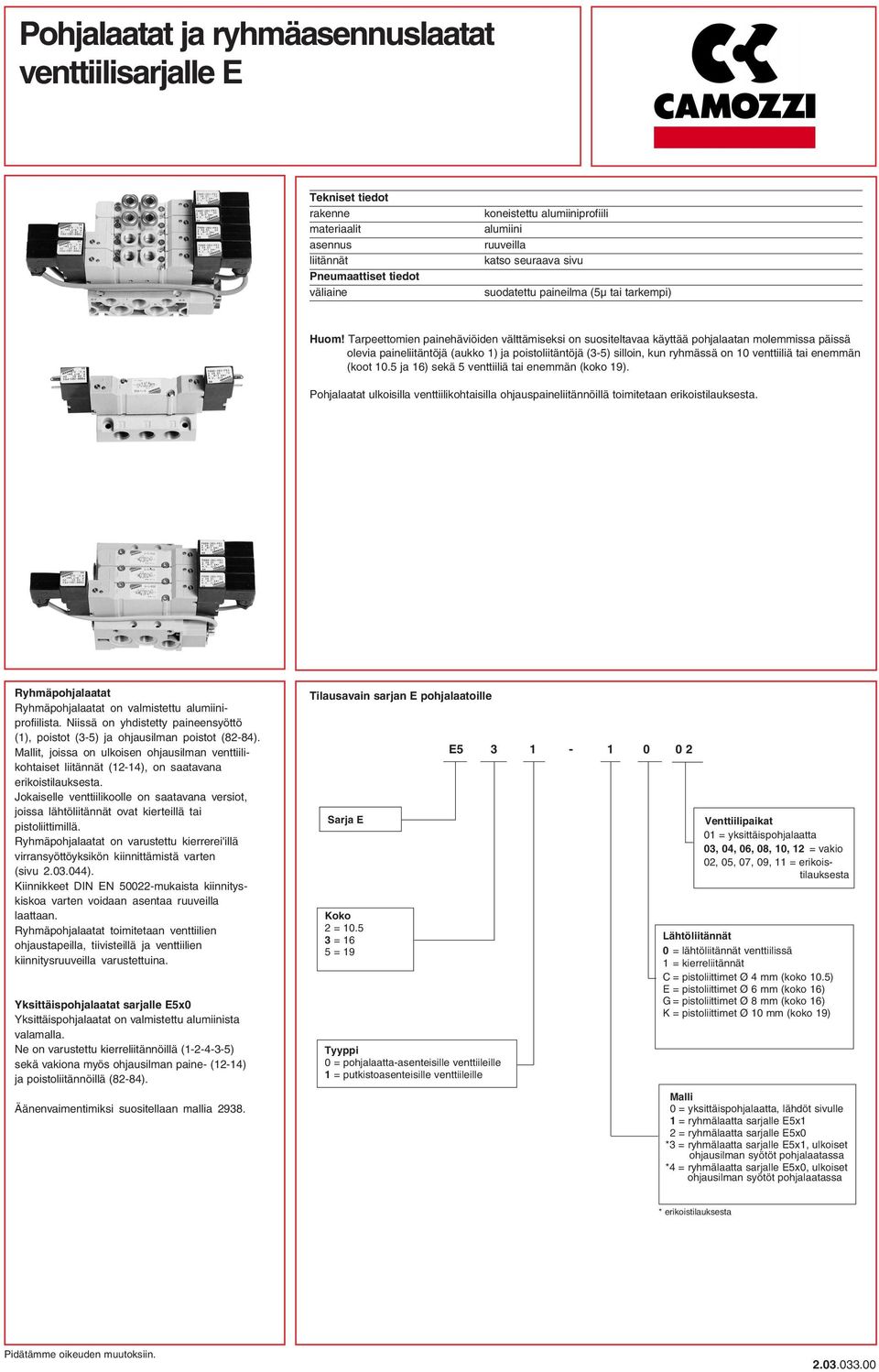

1 Pohjalaatat ja ryhmäasennuslaatat venttiilisarjalle E Tekniset tiedot rakenne materiaalit asennus liitännät Pneumaattiset tiedot väliaine koneistettu alumiiniprofiili alumiini ruuveilla katso seuraava sivu suodatettu paineilma (5µ tai tarkempi) Huom! Tarpeettomien painehäviöiden välttämiseksi on suositeltavaa käyttää pohjalaatan molemmissa päissä olevia paineliitäntöjä (aukko 1) ja poistoliitäntöjä (3-5) silloin, kun ryhmässä on 10 venttiiliä tai enemmän (koot 10.5 ja 16) sekä 5 venttiiliä tai enemmän (koko 19). Pohjalaatat ulkoisilla venttiilikohtaisilla ohjauspaineliitännöillä toimitetaan erikoistilauksesta. Ryhmäpohjalaatat Ryhmäpohjalaatat on valmistettu alumiiniprofiilista. Niissä on yhdistetty paineensyöttö (1), poistot (3-5) ja ohjausilman poistot (82-84). Mallit, joissa on ulkoisen ohjausilman venttiilikohtaiset liitännät (12-14), on saatavana erikoistilauksesta. Jokaiselle venttiilikoolle on saatavana versiot, joissa lähtöliitännät ovat kierteillä tai pistoliittimillä. Ryhmäpohjalaatat on varustettu kierrerei'illä virransyöttöyksikön kiinnittämistä varten (sivu ). Kiinnikkeet DIN EN mukaista kiinnityskiskoa varten voidaan asentaa ruuveilla laattaan. Ryhmäpohjalaatat toimitetaan venttiilien ohjaustapeilla, tiivisteillä ja venttiilien kiinnitysruuveilla varustettuina. Yksittäispohjalaatat sarjalle E5x0 Yksittäispohjalaatat on valmistettu alumiinista valamalla. Ne on varustettu kierreliitännöillä ( ) sekä vakiona myös ohjausilman paine- (12-14) ja poistoliitännöillä (82-84). Äänenvaimentimiksi suositellaan mallia Tilausavain sarjan E pohjalaatoille Sarja E Koko 2 = = 16 5 = 19 Tyyppi 0 = pohjalaatta-asenteisille venttiileille 1 = putkistoasenteisille venttiileille E Venttiilipaikat 01 = yksittäispohjalaatta 03, 04, 06, 08, 10, 12 = vakio 02, 05, 07, 09, 11 = erikoistilauksesta Lähtöliitännät 0 = lähtöliitännät venttiilissä 1 = kierreliitännät C = pistoliittimet Ø 4 mm (koko 10.5) E = pistoliittimet Ø 6 mm (koko 16) G = pistoliittimet Ø 8 mm (koko 16) K = pistoliittimet Ø 10 mm (koko 19) Malli 0 = yksittäispohjalaatta, lähdöt sivulle 1 = ryhmälaatta sarjalle E5x1 2 = ryhmälaatta sarjalle E5x0 *3 = ryhmälaatta sarjalle E5x1, ulkoiset ohjausilman syötöt pohjalaatassa *4 = ryhmälaatta sarjalle E5x0, ulkoiset ohjausilman syötöt pohjalaatassa * erikoistilauksesta

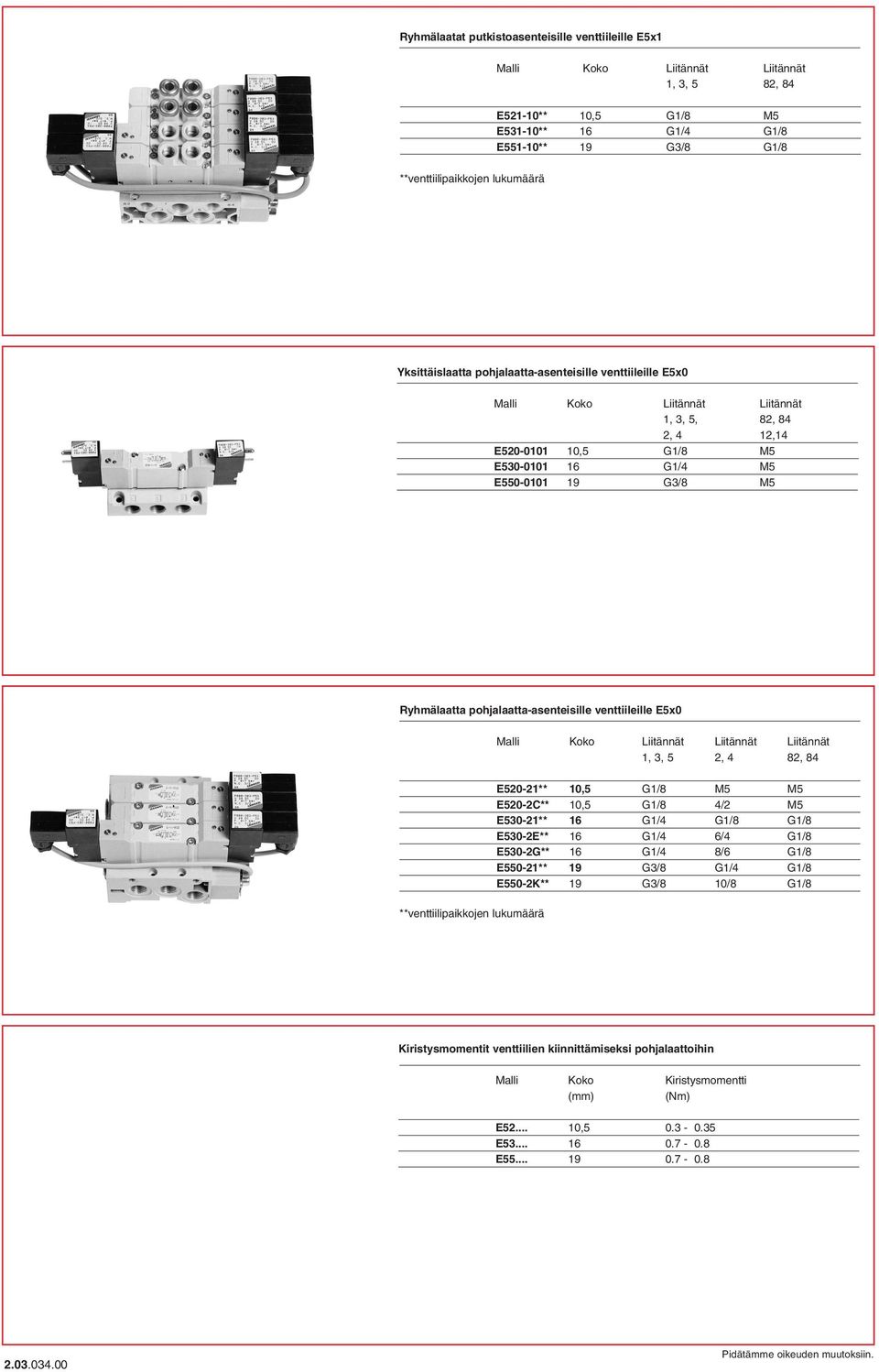

2 Ryhmälaatat putkistoasenteisille venttiileille E5x1 Malli Koko Liitännät Liitännät 1, 3, 5 82, 84 E521-10** 10,5 G1/8 M5 E531-10** 16 G1/4 G1/8 E551-10** 19 G3/8 G1/8 **venttiilipaikkojen lukumäärä Yksittäislaatta pohjalaatta-asenteisille venttiileille E5x0 Malli Koko Liitännät Liitännät 1, 3, 5, 82, 84 2, 4 12,14 E ,5 G1/8 M5 E G1/4 M5 E G3/8 M5 Ryhmälaatta pohjalaatta-asenteisille venttiileille E5x0 Malli Koko Liitännät Liitännät Liitännät 1, 3, 5 2, 4 82, 84 **venttiilipaikkojen lukumäärä E520-21** 10,5 G1/8 M5 M5 E520-2C** 10,5 G1/8 4/2 M5 E530-21** 16 G1/4 G1/8 G1/8 E530-2E** 16 G1/4 6/4 G1/8 E530-2G** 16 G1/4 8/6 G1/8 E550-21** 19 G3/8 G1/4 G1/8 E550-2K** 19 G3/8 10/8 G1/8 Kiristysmomentit venttiilien kiinnittämiseksi pohjalaattoihin Malli Koko Kiristysmomentti (mm) (Nm) E , E E

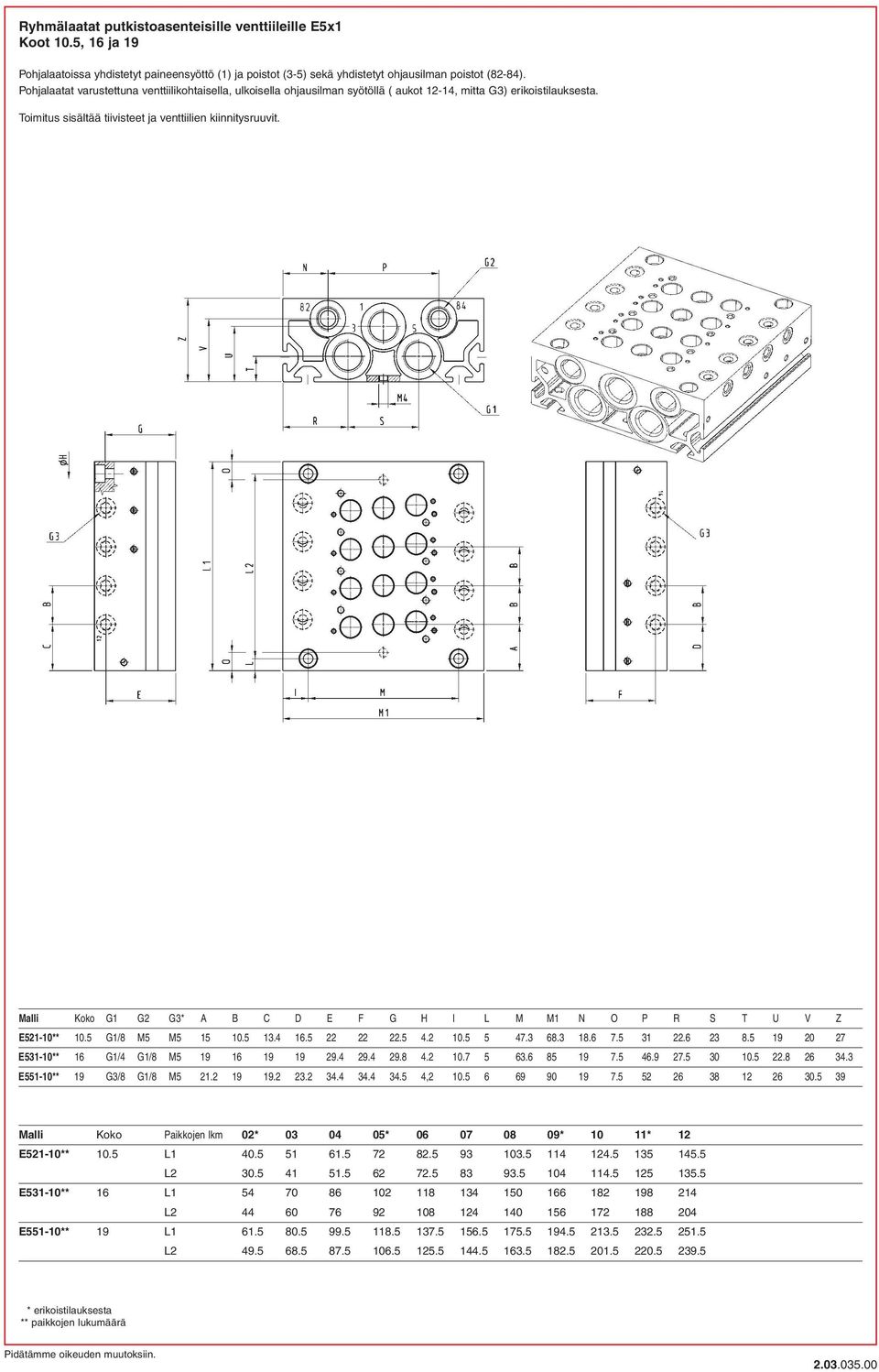

3 Ryhmälaatat putkistoasenteisille venttiileille E5x1 Koot 10.5, 16 ja 19 Pohjalaatoissa yhdistetyt paineensyöttö (1) ja poistot (3-5) sekä yhdistetyt ohjausilman poistot (82-84). Pohjalaatat varustettuna venttiilikohtaisella, ulkoisella ohjausilman syötöllä ( aukot 12-14, mitta G3) erikoistilauksesta. Toimitus sisältää tiivisteet ja venttiilien kiinnitysruuvit. Malli Koko G1 G2 G3* A B C D E F G H E521-10** 10.5 G1/8 M5 M E531-10** 16 G1/4 G1/8 M E551-10** 19 G3/8 G1/8 M ,2 I L M M1 N O P R S T U V Z Malli Koko Paikkojen lkm 02* * * 10 11* 12 E521-10** 10.5 L L E531-10** 16 L L E551-10** 19 L L * erikoistilauksesta ** paikkojen lukumäärä

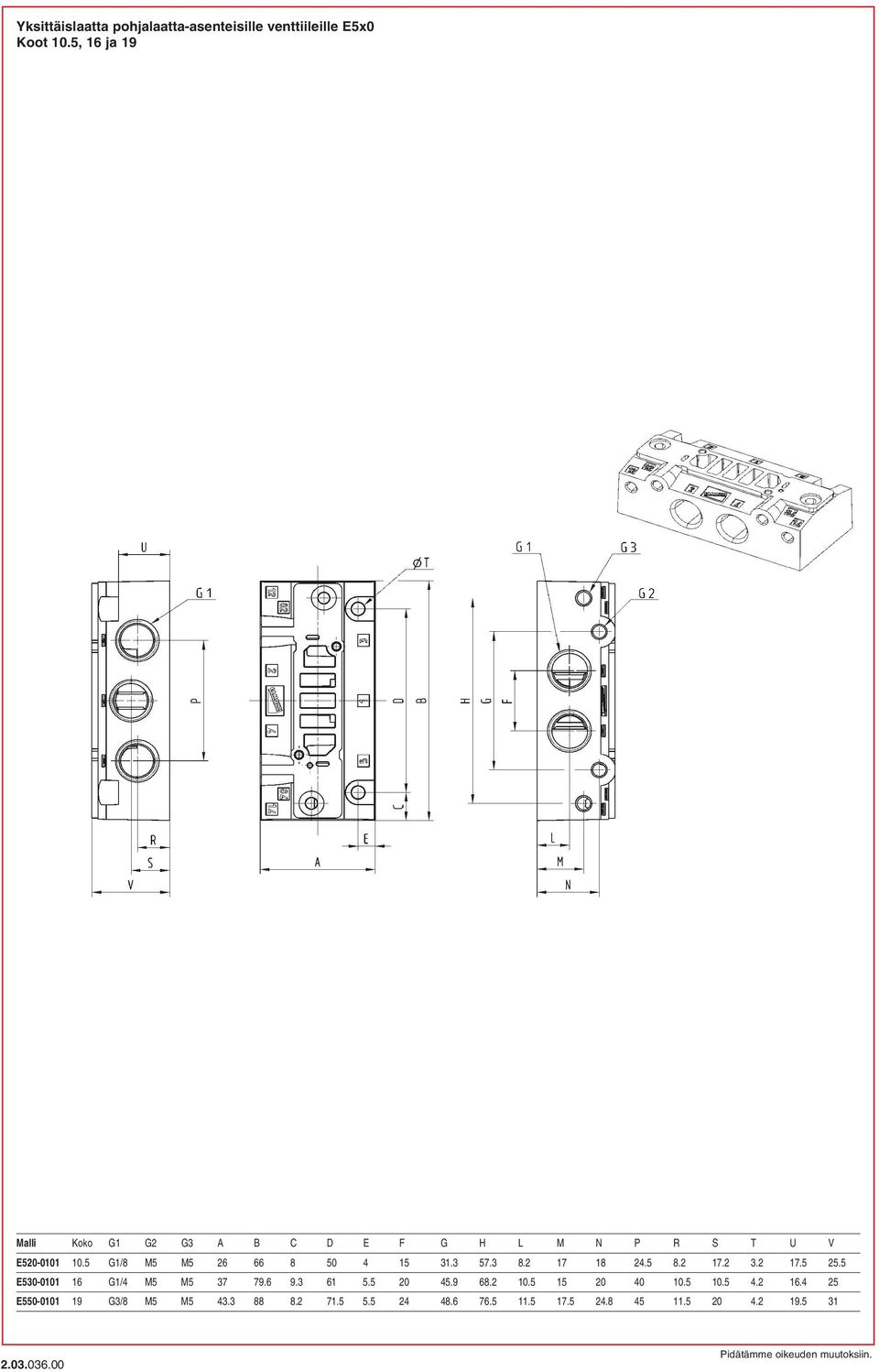

4 Yksittäislaatta pohjalaatta-asenteisille venttiileille E5x0 Koot 10.5, 16 ja 19 Malli Koko G1 G2 G3 A B C D E F E G1/8 M5 M E G1/4 M5 M E G3/8 M5 M G H L M N P R S T U V

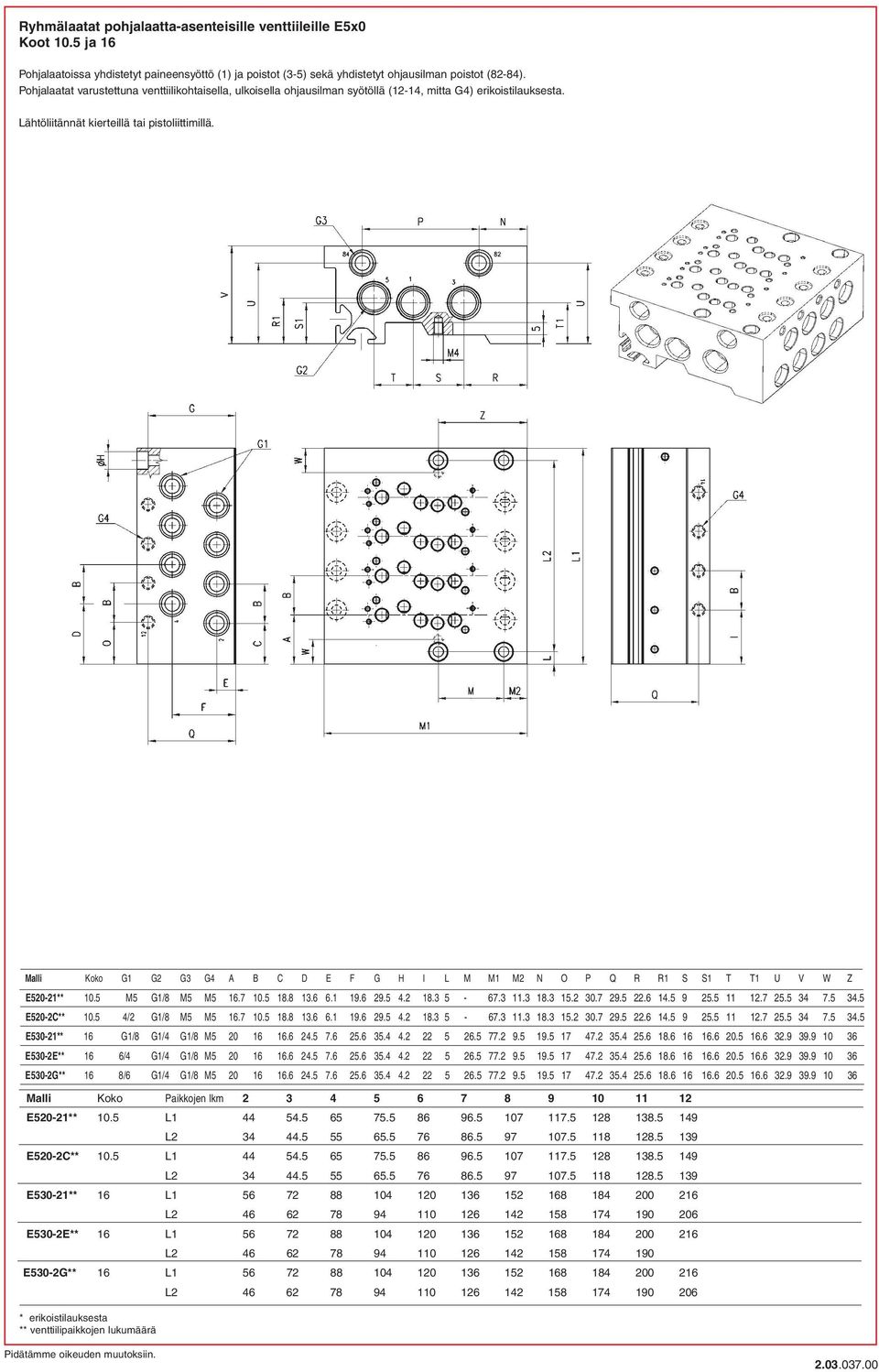

5 Ryhmälaatat pohjalaatta-asenteisille venttiileille E5x0 Koot 10.5 ja 16 Pohjalaatoissa yhdistetyt paineensyöttö (1) ja poistot (3-5) sekä yhdistetyt ohjausilman poistot (82-84). Pohjalaatat varustettuna venttiilikohtaisella, ulkoisella ohjausilman syötöllä (12-14, mitta G4) erikoistilauksesta. Lähtöliitännät kierteillä tai pistoliittimillä. Malli Koko G1 G2 G3 G4 A B C D E F G H I L M M1 M2 N O P Q R R1 S S1 T T1 U V W Z E520-21** 10.5 M5 G1/8 M5 M E520-2C** /2 G1/8 M5 M E530-21** 16 G1/8 G1/4 G1/8 M E530-2E** 16 6/4 G1/4 G1/8 M E530-2G** 16 8/6 G1/4 G1/8 M Malli Koko Paikkojen lkm E520-21** 10.5 L L E520-2C** 10.5 L L E530-21** 16 L L E530-2E** 16 L L E530-2G** 16 L * erikoistilauksesta ** venttiilipaikkojen lukumäärä L

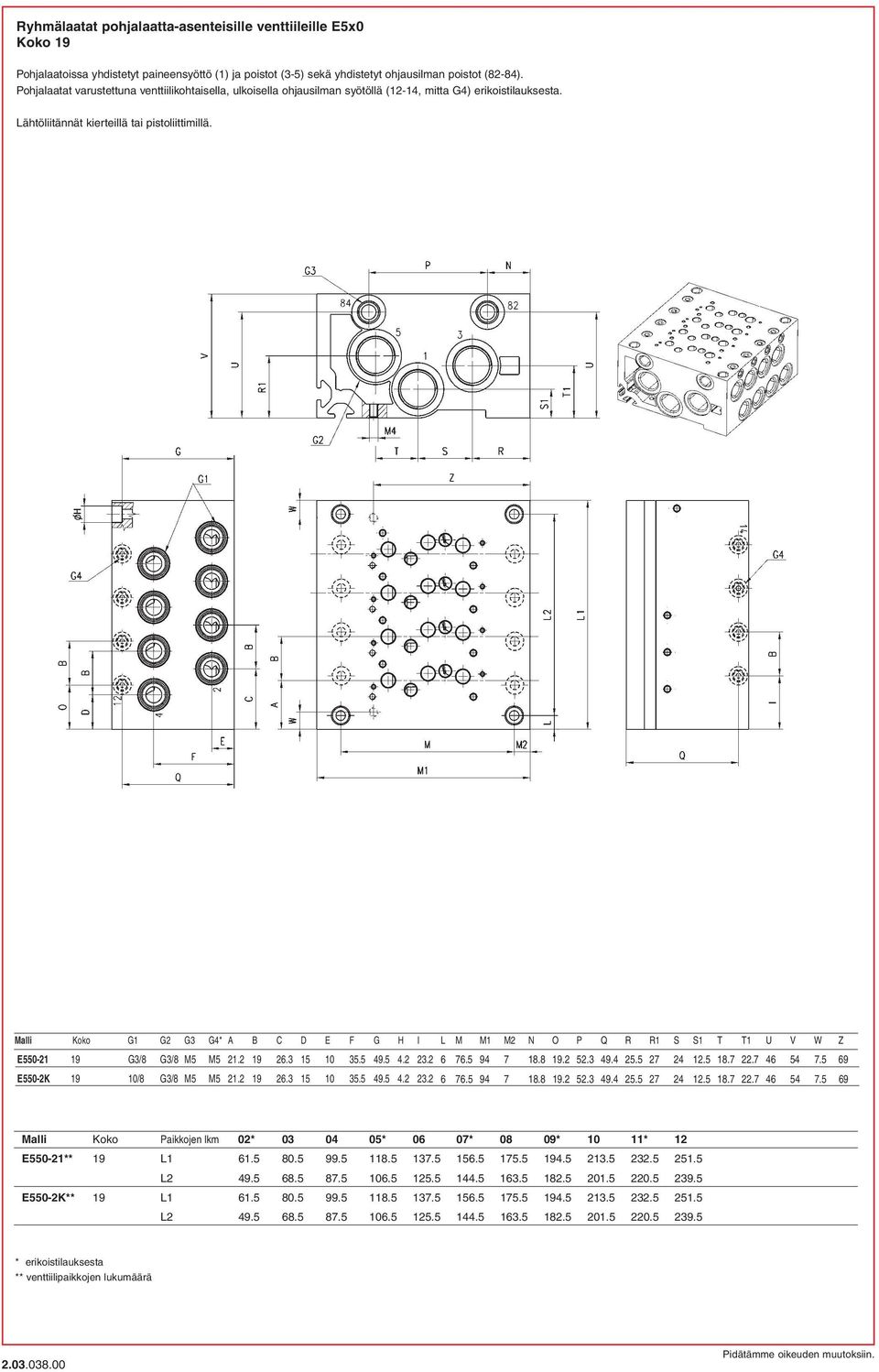

6 Ryhmälaatat pohjalaatta-asenteisille venttiileille E5x0 Koko 19 Pohjalaatoissa yhdistetyt paineensyöttö (1) ja poistot (3-5) sekä yhdistetyt ohjausilman poistot (82-84). Pohjalaatat varustettuna venttiilikohtaisella, ulkoisella ohjausilman syötöllä (12-14, mitta G4) erikoistilauksesta. Lähtöliitännät kierteillä tai pistoliittimillä. Malli Koko G1 G2 G3 G4* A B C D E F G H I E G3/8 G3/8 M5 M E550-2K 19 10/8 G3/8 M5 M L M M1 M2 N O P Q R R1 S S1 T T1 U V W Z Malli Koko Paikkojen lkm 02* * 06 07* 08 09* 10 11* 12 E550-21** 19 L L E550-2K** 19 L L * erikoistilauksesta ** venttiilipaikkojen lukumäärä

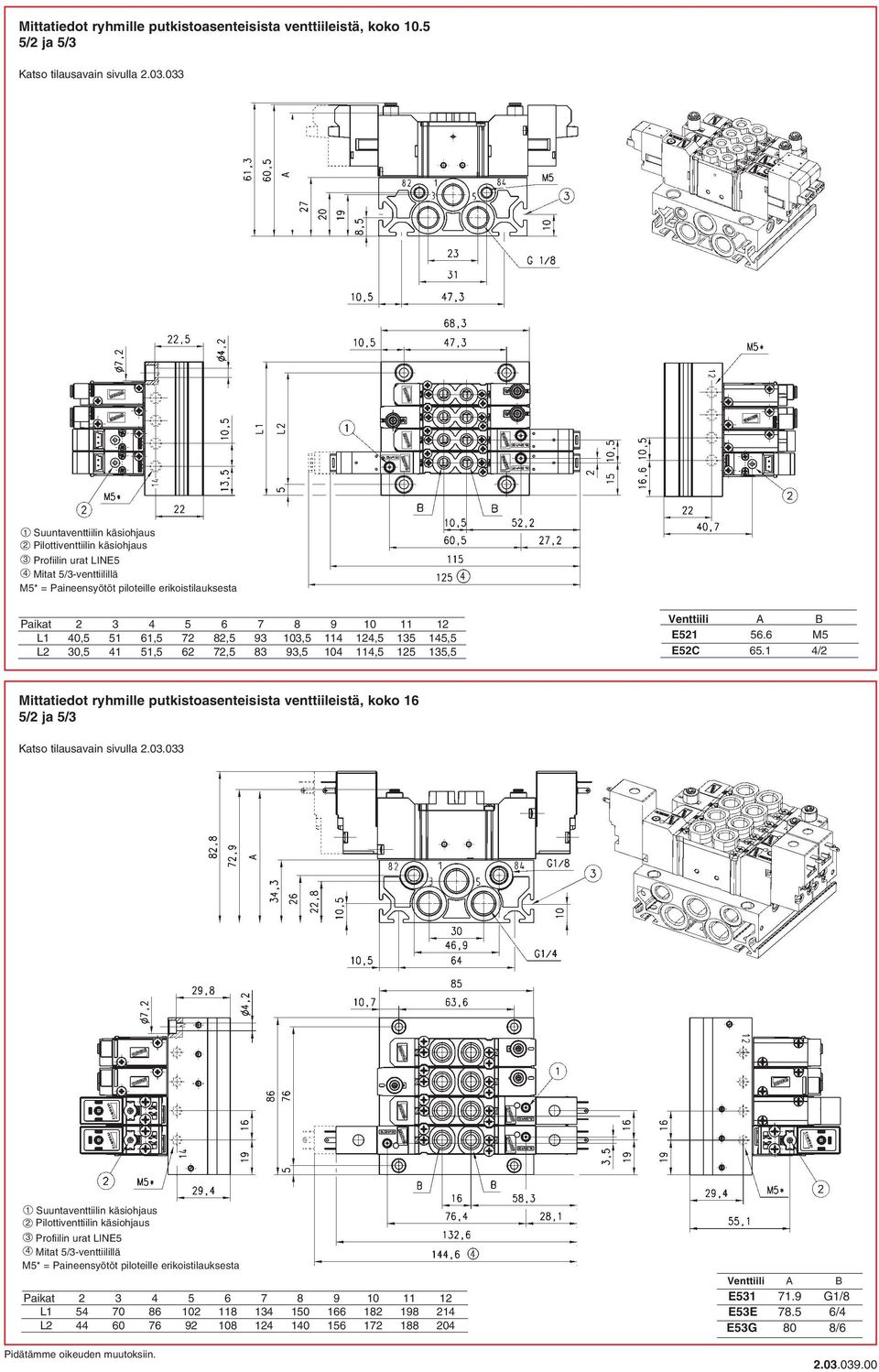

7 Mittatiedot ryhmille putkistoasenteisista venttiileistä, koko 10.5 L1 40, , , , , ,5 L2 30, , , , , ,5 Venttiili A B E M5 E52C /2 Mittatiedot ryhmille putkistoasenteisista venttiileistä, koko 16 L L Venttiili A B E G1/8 E53E /4 E53G 80 8/

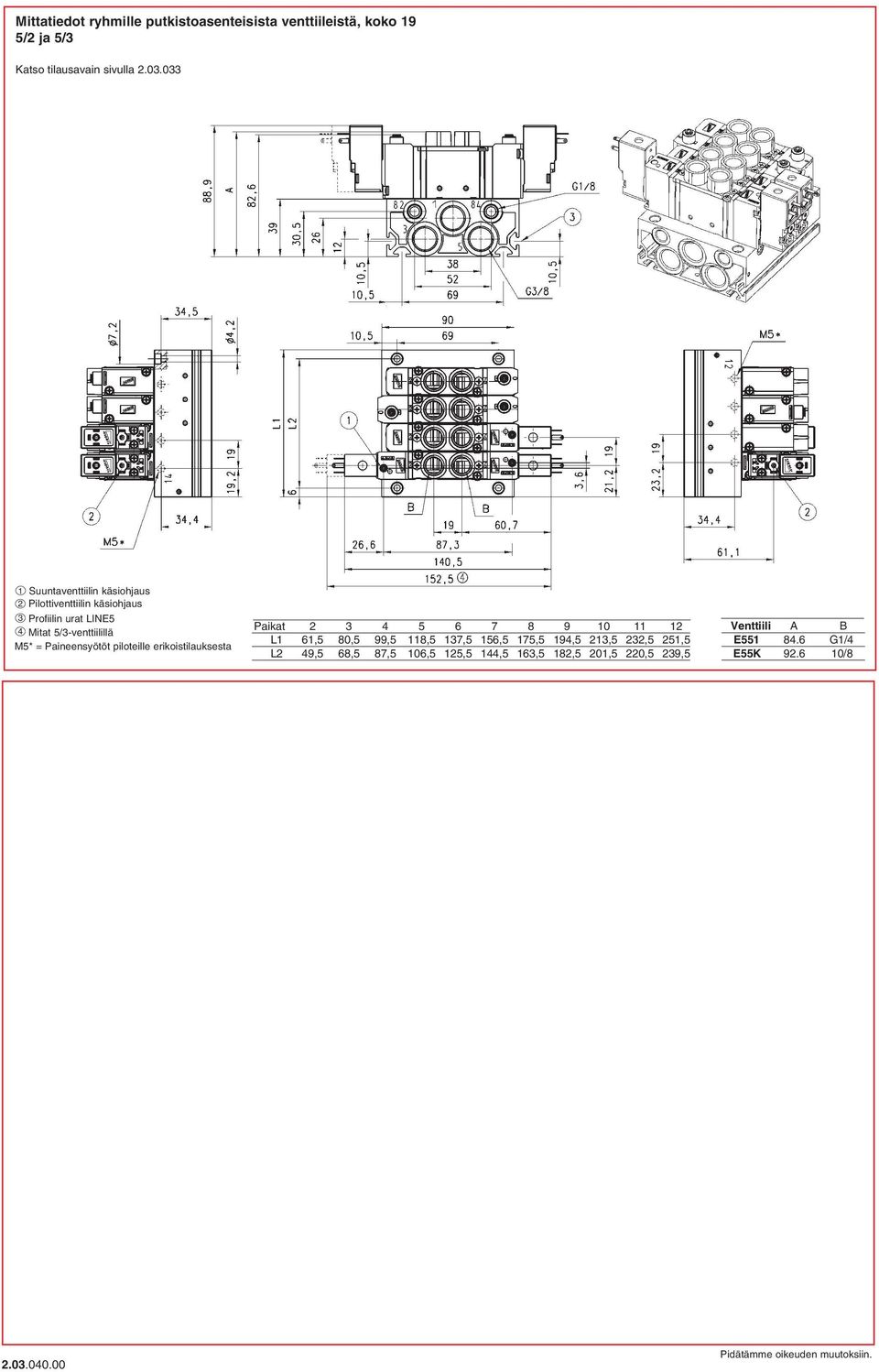

8 Mittatiedot ryhmille putkistoasenteisista venttiileistä, koko 19 L1 61,5 80,5 99,5 118,5 137,5 156,5 175,5 194,5 213,5 232,5 251,5 L2 49,5 68,5 87,5 106,5 125,5 144,5 163,5 182,5 201,5 220,5 239,5 Venttiili A B E G1/4 E55K /

9 Mittatiedot ryhmille pohjalaatta-asenteisista venttiileistä, koko 10.5 L , , , , ,5 149 L , , , , ,5 139 Mittatiedot ryhmille pohjalaatta-asenteisista venttiileistä, koko 16 L L

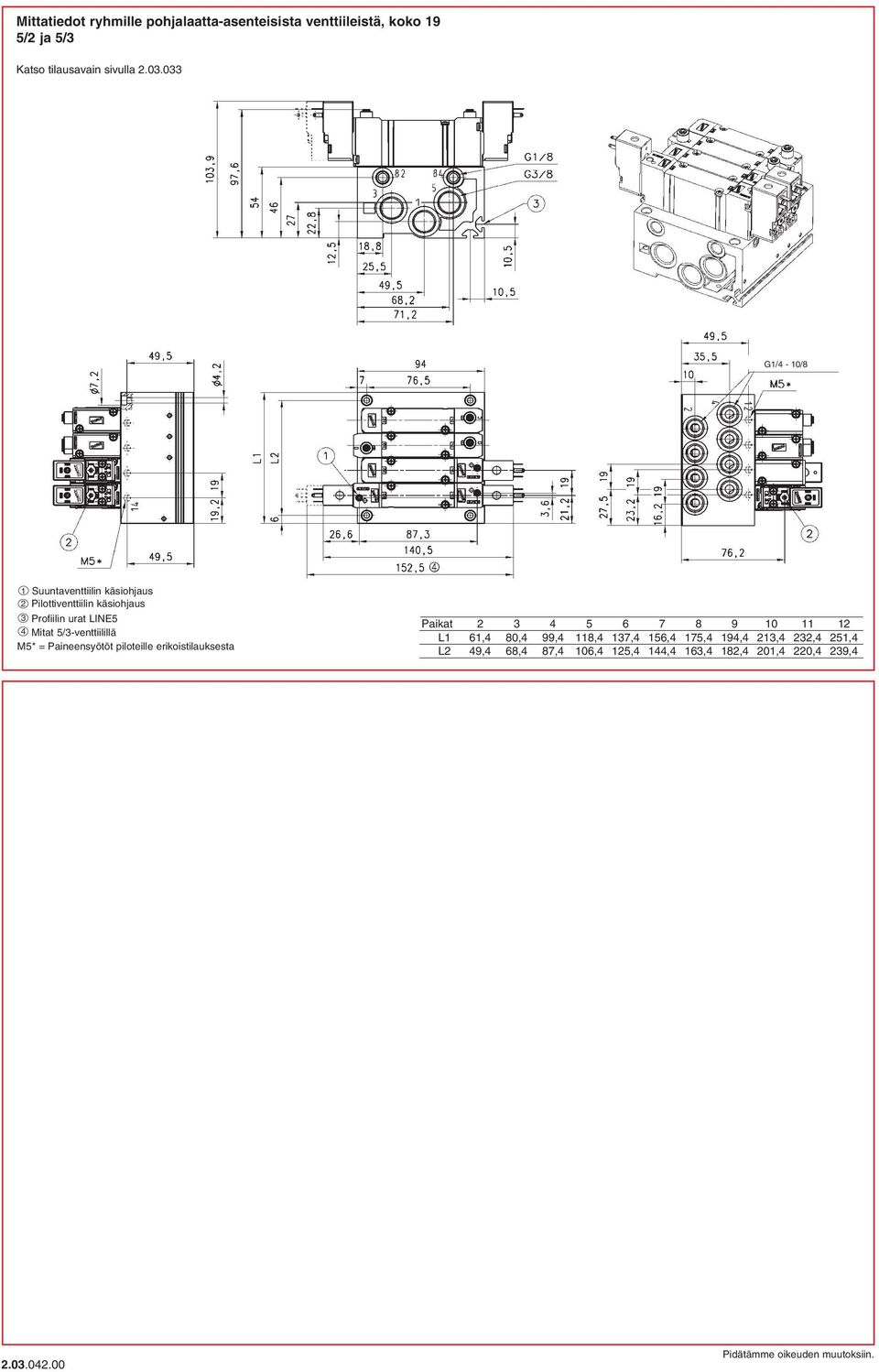

10 Mittatiedot ryhmille pohjalaatta-asenteisista venttiileistä, koko 19 G1/4-10/8 L1 61,4 80,4 99,4 118,4 137,4 156,4 175,4 194,4 213,4 232,4 251,4 L2 49,4 68,4 87,4 106,4 125,4 144,4 163,4 182,4 201,4 220,4 239,
