SATRON VB painelähetin

Transkriptio

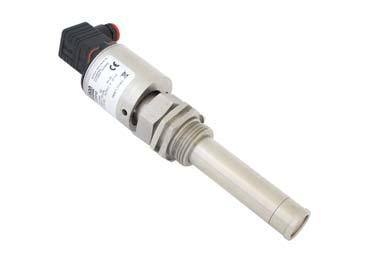

1 SATRON VB painelähetin kuuluu V-lähetinperheeseen. Lähetin on huoltoystävällinen, palloventtiilin lävitse asennettava kaksijohdinlähetin (2W), joka soveltuu alueille 0-4 kpa MPa. Paineenmittauksen sovellutuksissa painelähetin soveltuu kaasujen, höyryn sekä sakkautuvien, kiteytyvien ja seinämiin tarttuvien nesteiden paineen mittaamiseen. Lähettimessä on pietsoresistiivinen mittausanturi. Alueviritettävyys on tyypillä VB6 00:. Lähettimen digitaalinen tiedonsiirto on HART protokollan mukainen. M2, revisio 2 TEKNINEN ERITTELY Mittausalue ja alueenleveys Ks. valintataulukko Alkupisteen ja mittausalueen viritys Alkupisteen viritys: Viritetty alueenleveys voidaan vapaasti sijoittaa määritellylle mittausalueelle käyttäen HART 275/375 -käyttäjäliityntää. Vaimennus Portaattomasti säädettävissä 0, s. Vasteaika Maksimi 00 ms Lämpötilarajat Ympäristö: C Prosessi: C Kuljetus ja varastointi: C. Painerajat Min. ja maks. prosessipaine; ks. oheiset taulukot Tilavuusmuutos < 0,5 mm 3 /maks. alueenleveys Lähtöviesti 2-johdin (2W), 4-20 ma, käyttäjän ohjelmoitavissa: linearisoitu, juurrettu tai käänteinen signaali tai käyttäjän määrittämä siirtofunktio (6 pistettä) Syöttöjännite ja kuormitettavuus Ks. oheinen kuva 4-20 ma lähtö: 0-35 VDC. Kosteusrajat % RH; kondensoituneen veden jäätymistä vertailupainekanavistoon ei sallita. SUORITUSARVOT Testattuna IEC 770 mukaan: Referenssiolosuhteet, määritelty alueenleveys, ei alueensiirtoa, vaakasuora asennusasento; AISI36Lkalvo,silikoniöljytäyttö. Tarkkuus ±0, % viritetystä mittausalueesta (alueenleveys : : maksimialueesta). Mittausalueilla 7.5:... 00: : maks.alueenleveys ±[0,025+0,00 x ( viritetty alueenleveys) ]% viritetystä alueenleveydestä (sisältää epälineaarisuuden, hystereesin ja toistuvuuden) Pitkäaikaisstabiilisuus ±0, %/maks. mittausalueesta/2 kk Lämpötilan vaikutus kompensoidulla lämpötila-alueella C Alkupisteen ja alueenleveyden muutos, tyypit VB5 ja VB6: ±0,5 % maks.alueesta. Alkupisteen ja alueenleveyden muutos, tyyppi VB4: ±0,25 % maks.alueesta Asennusasennon vaikutus (VB4... VB6) Alkupistesiirtymä < 0,5 kpa, joka voidaan poistaa virityksellä. Tärinän vaikutus (IEC : FC): ±0, % mittausalueesta/ 2g/ Hz 4g/ Hz Syöttöjännitteen vaikutus < ±0,0% kalibroidusta alueesta / V EU:n direktiivit Painelaitedirektiivi (PED) (97/23/EY) - Hyvä konepajakäytäntö Sähkömagneettinen yhteensopivuus (EMC direktiivi 2004/08/EY) Eristyskoejännite 500 V rms 50 Hz RAKENNE Kostuvat materiaalit : AISI36L (EN.4435) Muut materiaalit: AISI36L, AISI303 Painerajat Painekestoisuus, MPa Lähetin tyyppi VB4 VB5 VB6 Maks. ylikuorm. paine, MPa PN40 PN40 PN00 PLUG-liitinkotelo, koodi H Kotelo: AISI303/36, Tiivisteet: Viton ja NBR TEST-istukat: MS358Sn/PVDF, suojattu silikonikumisuojalla. PLUG-liitin: PA6-GF30-vaippa, silikonikumitiiviste, AISI36- kiinnitysruuvi Kytkentätilal. kotelo, koodi M ja näytöllinen kotelo, koodi N, Kotelo: AISI303/36, Tiivisteet: nitriilikumi ja Viton, Kilvet: Polyesteri Täyttöneste: Silikoni- tai inerttiöljy Suojausluokka IP66 Viritys Tehdasviritetty maksimialueelle, s. vaimennuksella. Asiakaskohtainen viritys ja positiointimerkinnät on tilattava erikseen. Kuorma / Ω R max = Syöttöjännite - 0V Minimi prosessipaine T proc. C = 20.5mA Minimipaine eri täyttönesteillä (kpa, abs.) DC200 Inerttiöljy 00 cst Paineluokka Toimintaalue Syöttöjännite / V = 20.5mA käytettäessä HART -kommunikointia = 23mA (ylemmän hälytysvirran ollessa valittuna) I min = 3.7mA Satron Instruments Oy, PL 22, Tampere Puh , Telefax ,

2 BLV82 Viritys Tehdasviritetty maksimialueelle, s. vaimennuksella. Asiakaskohtainen viritys ja positiointimerkinnät on tilattava erikseen. Sähkökytkennät PLUG-liitinkotelo, koodi H, Liitintyyppi DIN malli AF; Pg9 holkkitiiviste; johdin 0,5...,5 mm 2. Kytkentätilallinen kotelo, koodi M ja näytöllinen kotelo, koodi N, Läpivienti M20x.5, /2-NPT ; ruuviliittimet 0,5...2,5 mm 2 johdoille Tuotehyväksynnät EU:n direktiivit Sähkömagneettinen yhteensopivuus (EMC direktiivi 2004/08/EY) Kaikki painelähettimet ATEX-direktiivi (94/9/EC) Satron Instruments Oy noudattaa ATEX-direktiiviä. EU:n painelaitedirektiivi (PED) (97/23/EC) Kaikki painelähettimet : - Hyvä konepajakäytäntö Vaarallisten tilojen luokitukset EU:n luokitukset ATEX luonnostaan vaaraton : Todistuksen nro. : DNV-2007-OSL-ATEX- 346X II GD T35 C EEx ia II C T4-20 C Tamb 50 C II 2 GD T35 C EEx ia II C T4-20 C Tamb 50 C Kuorma / Ω Syöttöjännite / V Min. kuorma käytettäessä HART - kommunikointia on 250 Ω R max = Syöttöjännite - 2 V Toimintaalue = 20.5 ma käytettäessä HART -kommunikointia = 23 ma (ylemmän hälytysvirran ollessa valittuna) Syöttöjännite ATEX luonnostaan vaarattomalle lähettimelle Paino Lähetin - PLUG-liitinkotelo (H): 0,9 kg - Kytkentätilal. kotelo (M):,4 kg - Näytöllinen kotelo (N):,5 kg 40 Tuloparametrit : U i = 28 V I i = 93 ma P i = 0.65 W C i = 5 nf Li = 0.2 mh Turvallisen käytön erityisehdot (X) : Kotelointia näytöllä tai PLUG-liitynnällä (DIN43650) ei saa asentaa sellaiseen ympäristöön, joka vaatii laiteluokkaa. Lähettimen ei-johtava pinta saattaa aiheuttaa staattisen sähköpurkauksen kautta vaaratilanteen yhdessä IICluokan kaasun kanssa. Näissä lähettimissä pitää olla merkintä 2 GD. Lähettimen asennuksessa ja kytkemisessä tulee huomioida valmistajan asennusohjeet. Näytöllinen kotelo, koodi N Käyttäjäliittymän toiminnot : Esc = noustaan takaisinpäin kohti päävalikon alkua = askelletaan valikoissa samaa tasoa ylöspäin tai kasvatetaan asetettavaa parametriä = askelletaan valikoissa samaa tasoa alaspäin tai pienennetään asetetttavaa parametriä Enter = liikutaan syvemmälle valikoissa tai hyväksytään komento, parametrien asetus

3 Mitat (mm) A B C Ø48 D E PG9 std. kotelotyyppi H 6K-AV 4 6K-AV 36 Prosessiliityntäkoodi Mitta A Mitta B Mitta C Mitta D Kierre E Ø24.5 GA Ø48 Kytkentätilallinen kotelointi, koodi M 75 M20 x,5 std. kotelointityyppi M Kytkentätilallinen kotelointi näytöllä, koodi N 70 Näytöllinen kytkentätilallinen kotelo DIN pistoliittimellä, koodi N - /- P M20 x,5 std. kotelointityyppi N

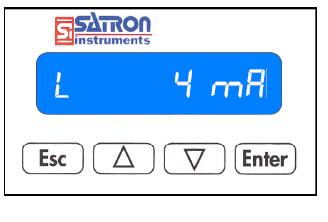

4 Näytöllinen kytkentätilallinen kotelo DIN pistoliittimellä, koodi N - /- P 90 PG9 std. kotelointityyppi N, DIN pistoliittimellä Esc Enter ma ma ma Hart 3 2 Test Test + - Test PLUG-liitinkotelo, koodi H Kytkentätilallinen kotelo, koodi M Kytkentätilallinen kotelo näytöllä, koodi N 2 3 Satron SI-Toole Tilauskoodi : M33000 Kytkentätilallinen kotelo näytöllä ja pistoliittimellä, koodi N - / P Kytkentä käytettäessä Satron SI-Toole USB-HART modeemia

5 Valintataulukko Viritettävyys Alueenleveys, min Alueenleveys, max Mittausalue VB 4 4 kpa (40 mbar) 00 kpa (000 mbar) kpa ( mbar) VB 5 0 kpa (00 mbar) 500 kpa (5000 mbar) kpa ( mbar) VB MPa (0.3 bar) 3 MPa (30bar) -0,...+3 MPa ( bar) Lähtöviesti S 4-20mA DC/HART Prosessiliityntä Kierre GA, ulokkeen halkaisija Ø24.5 mm, ulokkeen pituus 09 mm Kostuvat materiaalit Runko Kalvo Koodi Materiaali Koodi Materiaali 2 AISI36L (EN.4404) 2 AISI36L (EN.4435) Täyttöneste S Silikoniöljy G Inerttiöljy (*) Kotelointi H PLUG-liitinkotelo, DIN43650, ei näyttöä, läpivienti PG9 M Kytkentätilallinen kotelo, ei näyttöä, läpivienti M20x,5 N Kytkentätilallinen kotelo, näyttö, läpivienti M20x,5 Räjähdyssuojaus 0 Ei räjähdyssuojausluokitusta ATEX, II GD T35 C (**) Sähköisten läpivientien erikoiskoot N /2 NPT G Pg3,5 P PLUG-liitinkotelo, DIN43650 Dokumentit Viritystodistus AE Englanninkielinen Asennus- ja käyttöohjeet I E Englannin kielinen I F Suomenkielinen Materiaalitodistukset 0 Ei materiaalitodistusta MC Raaka-ainetodistus ilman liitteitä, normin SFS-EN (DIN ) mukaisena MC2 Raaka-ainetodistus ilman liitteitä, normin SFS-EN (DIN ) mukaisena MC3 Raaka-ainetodistus ilman liitteitä, normin SFS-EN B (DIN B) mukaisena (*) = Happipesu mainittava tilauksessa (**) = Kotelointi H ja N : II 2 GD T35 C Näytölliset ATEX-lähettimet ovat ilman kalvonäppäimiä olevaa mallia.
