1 Man.rev.2 Asennus- ja käyttöönotto-ohje Osaluettelo Sisältö: TEKNISET TIEDOT 2 RAKENNE JA TOIMINTA 3 ASENNUS 4 KÄYTTÖÖNOTTO 5 HUOLTO JA OSALUETTELO DOKUMENTIT Tekninen spesifikaatio: G360 Asennus- ja käyttöönotto-ohje: Pidätämme oikeuden teknisiin muutoksiin niistä ennalta ilmoittamatta. PASVE on Satron Instruments Oy:n rekisteröimä tavaramerkki. Satron Instruments Oy PL 22, 3390 Tampere Puh Telefax

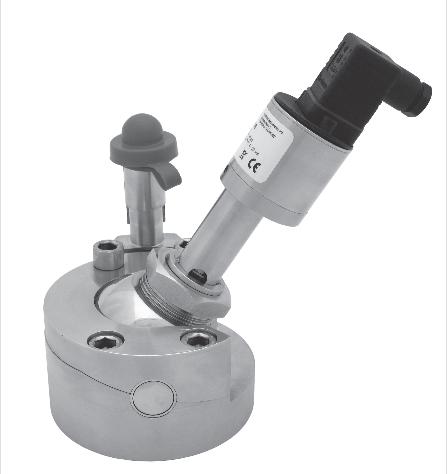

2 2. TEKNISET TIEDOT PASVE BA on pallotyyppinen asennus- ja huoltoventtiili, jota käytetään SATRON VL- ja VDtL - paine- ja paine-erolähettimien sekä Satron HPS paineenvälittimien kanssa. PASVE BA eristää lähettimen prosessista tehden mahdolliseksi tarkastuksen, lähettimen vaihtamisen, huuhtelun ja kalibroinnin prosessia keskeyttämättä. PASVE BA toimitetaan käsikäyttöisenä tai pneumaattisella toimilaitteella varustettuna. TEKNISET TIEDOT Lähettimen kiinnitys M45x2 sisäkierre, sopii SATRON VL- ja VDtLlähettimille sekä Satron HPS paineenvälittimille. Maks. käyttöpaine/-lämpötila Paine 40 bar, lämpötila 250 C, (katso oheinen taulukko). Min. käyttölämpötila -50 C. Paine-/lämpötilakäyrä bar 40 PN40/ANSI300lbs Materiaalit Kostuvat osat: AISI36L (EN.4404), AISI904L (EN.4539), Titaani Ti-2 (EN ), Hastelloy C276 (EN 2.489), Duplex (EN.4462), 254SMO. Tiivisteet: PTFE, hiili- ja grafiitti-täytteinen PTFE, PTFE 50%+AISI36 50% seos. Paino PASVE BA C 4,3 kg, PASVE BA P 4,2 kg, PASVE BA F 8,4 kg, Toimilaite 5,5 kg EU:n direktiivit ATEX-direktiivi (94/9/EY) Satron Instruments Oy noudattaa ATEX-direktiiviä. EU:n painelaitedirektiivi (PED) (97/23/EY) - Hyvä konepajakäytäntö EU:n luokitus : II 3 GD ANSI50lbs C Pintalämpötila Ympäristön lämpötila C Lämpötilaluokka T6 T5 T4 2

3 2. RAKENNE JA TOIMINTA.. Lähetin mittauksessa 2. Lähetin voidaan tarkastaa, vaihtaa, kalibroida tai lähettimen kalvo voidaan huuhdella 2. Kuva 2- Toiminta-asennot Kierto Lukitus vapautetaan pyörittämällä kahvasta (oikeakätinen kierre). Toiminta-asentoa vaihdettaessa nostetaan lukitusholkkia. Lukitusholkin nosto Kuva 2-2 Käsikäyttöisen venttiilin toiminta 3

Mitat (mm) Käsikäyttöinen PASVE BA C Säiliöön hitsattava 66 PASVE BA P Putkeen hitsattava 6,5 Ø70 Laippa (a) Koodi Tyyppi ØD Ød A A B H G D J C E F ANSI 3" 50 lbs ANSI 3" 300 lbs ANSI 4" 50

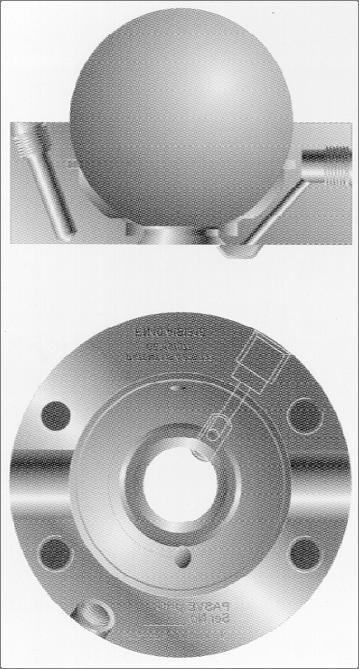

5 Mitat (mm) Käsikäyttöinen PASVE BA C Säiliöön hitsattava 66 PASVE BA P Putkeen hitsattava 6,5 Ø70 Laippa (a) Koodi Tyyppi ØD Ød A A B H G D J C E F ANSI 3" 50 lbs ANSI 3" 300 lbs ANSI 4" 50 lbs ANSI 4" 300 lbs DN80 PN40 DN00 PN0/6 DN00 PN40 JIS0K 80 JIS40K PASVE BA F-(a) Laippa-asennus 5

7 3. ASENNUS 3. Mekaaninen asennus Mitta A on putken yläpinnasta liittimen reunaan! Pystyasennuksessa on huomioitava, että vuotoreikä tulee alaspäin. Reiässä on ¼-NPSF-kierre. Min. 80 a Mitta A siten, että liittimet saadaan kierrettyä huuhtelureikiin. Mitta B siten, että vähintäin 80 mm Pasven rungosta on putken sisäpinnan sisäpuolella. Jos mitta B on pakko tehdä alle 80 mm (alle 200 mm:n putket) on Pasve purettava ja alin tiiviste otettava pois, jottei se vaurioidu hitsattaessa. Hitsaus on muutenkin suoritettava siten, että runko lämpiää mahdollisimman vähän. Tarvittaessa on järjestettävä jäähdytys. Tätä asennustapaa voidaan käyttää DN80 putkikoosta lähtien. Kuva 3- C - rungon asennus 7

8 Pystyasennuksessa on huomioitava, että vuotoreikä tulee alaspäin. Reiässä on ¼-NPSF-kierre. a Min. DN65 Runko koneistetaan putkikokoa vastaavaksi. Pienin käytettävä putkikoko on Ø70 mm (DN65). Hitsaus on suoritettava siten, että runko lämpiää mahdollisimman vähän, usealla pienellä palolla. Tarvittaessa on järjestettävä jäähdytys. Kuva 3-2 P-rungon asennus 8

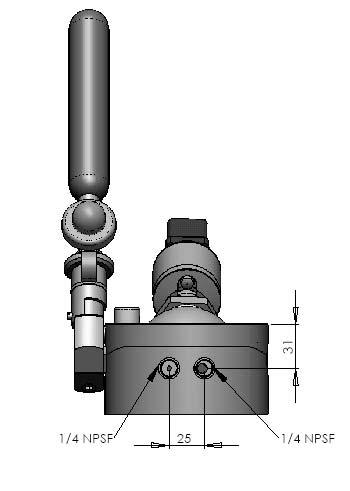

9 3.2 Huuhtelun asennus Huuhtelukanavan koko, ulostulo min. 7 mm Liityntäkierre ¼-8 NPS IN OUT Optiona anturin kärjen huuhtelu prosessissa. Liityntäkierre ¼-8 NPS Kuva 3-3 Huuhtelun kytkentä Huuhtelukanavan koko, syöttö min. 3 mm. Liityntäkierre ¼-8 NPS 3.3 Paineilman asennus 5 3 Paineilma ulos Liitynnän numero Liityntä kierre Paineilma sisään G/4 3 G/8 5 G/8 Kuva 3-4 Paineilman kytkentä 9

10 3.4 Sähkökytkennät Open. Irrota ruuvi 2. Väännä auki Power Kuva 3-5 Magneettiventtiilin kytkentä Kuva 3-6 PLUG-liittimen kytkentärasianirrotus Asennon valinta mm 2 Kiristä ruuvi Pg9 Kuva 3-7 Kytkentärasian suunnan valinta Kuva 3-8 Standardi rajakytkimet Kuva 3-9 Induktiiviset rajakytkimet, NS5002, NJ2-V3-N 0

11 Kuva 3-0 Sähköisen toimilaitteen kytkennät

12 4 KÄYTTÖÖNOTTO B IN OUT Lähettimen kiinnittäminen Pasveen - Pasve vaihto-/huuhteluasennossa, tulopuolen venttiili A kiinni ja ulostulopuolen venttiili B auki. - Asenna lähetin Pasveen. - Sulje ulostulopuolen venttiili B ja avaa tulopuolen venttiili A. - Käännä lähetin mittausasentoon. A Kuva 4- Huuhtelulla varustetun Pasven käyttöönotto B IN OUT Lähettimen kalvon huuhtelu Pasvessa - Pasve mittausasennossa, tulopuolen venttiili A auki ja ulostulopuolen venttiili B kiinni. - Käännä lähetin vaihto-/huuhteluasentoon. - Avaa ulostulopuolen venttiili B ja anna tulopuolen venttiiliin A olla edelleen auki. - Kalvon puhdistuttua sulje ulostulopuolen venttiili B, anna tulopuolen venttiilin A olla edelleen auki. - Käännä lähetin mittausasentoon. A Kuva 4-2 Lähettimen kalvon huuhtelu Pasvessa 2

13 Milloin käytetään ulkopuolista huuhtelua? - Halutaan huuhdella kalvo mittausasennossa. - Halutaan puhdistaa rungossa oleva upotus siihen mahdollisesti kertyneestä sakasta. - Halutaan puhdistaa rungossa oleva upotus prosessinesteestä ennen kääntövaihetta. Kuva 4-4 Lähettimen kalvon ulkopuolinen huuhtelu 3

14 5 HUOLTO Tiivisteiden vaihto Tarvittavat työkalut - M2 kuusiokoloavain - puukappale tiivisteen painamiseksi uraan - terävä, kapea ruuvitaltta vanhan tiivisteen poistamiseen - puhdistuspaperia tai kangasta urien puhdistukseen Vaihtotyö. Jos PASVE on kiinni prosessissa, varmista että säiliö/putki on tyhjä ja paineeton sekä tarvittaessa huuhdeltu. 2. Irrota anturi ja venttiilin pallo (neljä kpl M2 kuusiokoloruuveja). Varmista, etteivät laakerin osat putoa akselilta. Toimilaitemallissa on erityisen tärkeää, ettei muita ruuveja avata, koska muutoin toimilaitteen asetukset muuttuvat, kts kuva 5-4 osa Poista ruuvitaltan avulla vanhat tiivisteet varoen metallipintojen naarmuuntumista. Vanhat tiivisteet vaurioituvat käyttökelvottomiksi irrotuksessa. 4. Puhdista pinnat ja tiivisteurat huolellisesti. 5. Paina alimmainen (pienin) tiiviste uraansa. Oikea asennussuunta: tiivisteen Iyhyempi viiste palloa vasten, kts kuva Aseta uratiiviste sormin paikalleen mahdollisimman syvälle. Tee lopullinen uraan asennus puukappaleella varovasti painaen. Koska lopullinen painaminen vaatii voiman käyttöä, on varmistauduttava puukappaleen tasaisesta painamisesta, ettei tiiviste vaurioidu. 7. Tarkasta tiivisteet silmämääräisesti: niiden on oltava tasaisesti urissaan ilman näkyviä vaurioita. 8. Paina uudet laakerinauhat ja -holkit akselien pohjaan. Asenna pallo paikalleen. Voitele kuusiokoloruuvit ja kiristä ne vuorotellen tiukasti (60 Nm). 9. Kokeile pallon liike ja tiiveys. Aluksi pallon liike on hyvin jäykkä ja sen kääntäminen ei onnistu ilman lisävipuvartta ja tukevaa kiinnitystä (venttiilin on oltava tukevasti asennettuna joko prosessiin tai esim. ruuvipenkkiin). Puulasta. Voitele tiivisteet esim. manteliöljyllä 2. Asenna pohjatiiviste uraansa. Huom. tiivisteen suunta. 3. Asenna uratiiviste uraansa, ensin käsin mahdollisimman pitkälle. Loppu lenkki painetaan uraansa puulastalla. VARO TIIVISTEEN MURTUMISTA. Kuva 5- Tiivisteiden asennus 4

Osanro Osan nimi Tilauskoodi 2 3 4 5 6 7 8 9 0 6koloruuvi M4x6 SFS229 A4 Lukitusrunko Vetoruuvi Pidätinruuvi M4x6 DIN95 A4 Lukitusosa 65 deg Pasve-jousi Lukitusruuvi Vetoholkki Suojatulppa Kampi

5-2 Räjäytyskuva ja osaluettelo, lukituskappale koonta Osanro Osan nimi Tilauskoodi 0 9 2 3 4 5 6 7 8 9 0 Runko C P F Pallo M45, AISI 36L Laakerinauha Laakeriholkki Tiiviste 3 M45 Tiiviste

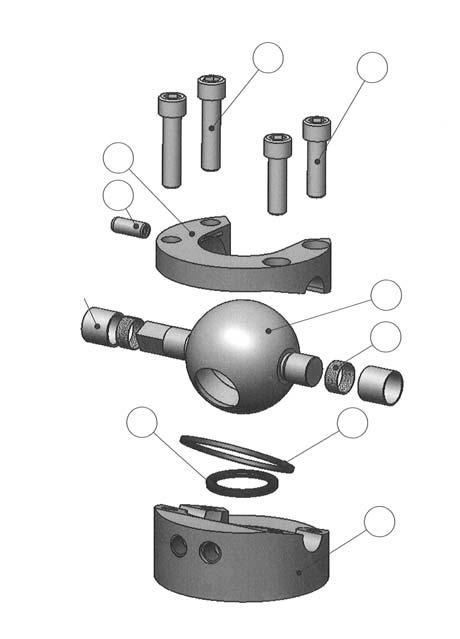

15 Osanro Osan nimi Tilauskoodi koloruuvi M4x6 SFS229 A4 Lukitusrunko Vetoruuvi Pidätinruuvi M4x6 DIN95 A4 Lukitusosa 65 deg Pasve-jousi Lukitusruuvi Vetoholkki Suojatulppa Kampi T05203 T T T T Lukituskappale koonnan tilauskoodi: (ilman kampea,osa 0) Lukituskappale koonta, 65 deg T Kuva 5-2 Räjäytyskuva ja osaluettelo, lukituskappale koonta Osanro Osan nimi Tilauskoodi Runko C P F Pallo M45, AISI 36L Laakerinauha Laakeriholkki Tiiviste 3 M45 Tiiviste Lieriösokka 0x24 ISO6325 A4 Laakerirengas M45 6koloruuvi M2x40 SFS229 A4 6koloruuvi M2x50 SFS229 A4 T0520 T0522 T052 T05207 T54756 T T T Pasve BA-asennusventtiili koonnan tilauskoodit: (ilman lukituskappale koontaa tai toimilaitetta, materiaali AISI36L) 5 6 Pasve BAC200 Pasve BAP200 Pasve BAF0200 MBAC200 MBAP200 MBAF0200 Kuva 5-3 Räjäytyskuva ja osaluettelo, Pasve BA asennusventtiili 5

Osanro Osan nimi Tilauskoodi 2 3 4 5 6 7 8 9 Pidätinruuvi M4x6 Liikkeenrajoitin 65 deg Kytkinosa Kuusioruuvi M8x20 A4 Vinotuki Vinotuki Asentoilmaisin stand.

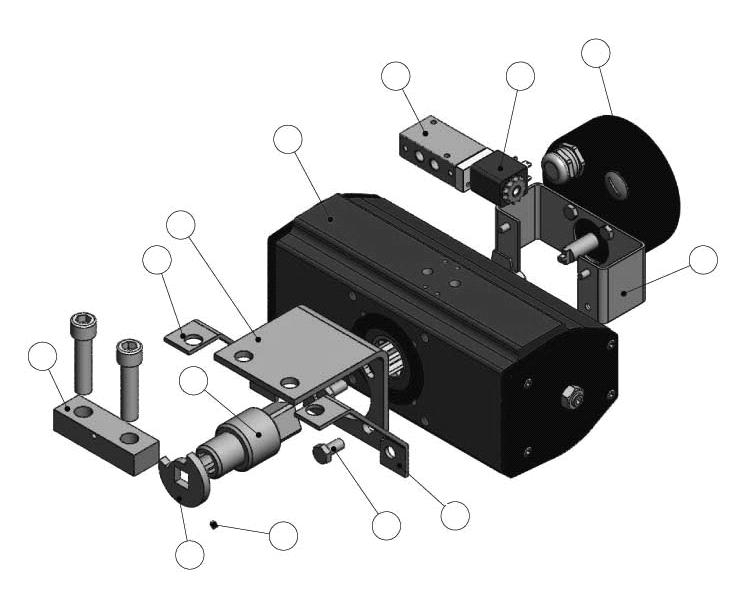

16 Osanro Osan nimi Tilauskoodi Pidätinruuvi M4x6 Liikkeenrajoitin 65 deg Kytkinosa Kuusioruuvi M8x20 A4 Vinotuki Vinotuki Asentoilmaisin stand. mikrokytkin Asentoilmaisin Namur-kytkin Asentoilmaisimen asennusosat Magneettiventtiili Lucifer 34N T0520 T T T (Kela V 50Hz (2W) tai - (Kela D 230V50Hz (2W)) - Kela J 0V60Hz (2W) - Kela C2 24VDC (2.5W) EEx me II T5-Kelat - Kela D 230V50Hz (2W) - Kela J 0V60Hz (2W) - Kela C2 24VDC (2.5W) Magneettiventtiili EEx ia IIC T6 - Kela 28 V DC 0.4 W EEx ia IIC T6 Toimilaitteen kannatin Kuusiokoloruuvi M2x70 A4 Välipala Toimilaite RC240 DA (kaksitoiminen) Toimilaite RC240 SR (jousipalautteinen) T T Toimilaitekoonnan tilauskoodit: (ilman asentoilmaisinta, osat 7 ja 8 sekä ilman kelaa,osa 0) Toimilaite RC240DA + asennusosat (65 deg) Toimilaite RC240SR + asennusosat (65 deg) T05023DA T05023SR Kuva 5-4 Räjäytyskuva ja osaluettelo, toimilaitekoonta 6

17 Supista uran päät pistepuikolla. Leikkaa tiivisteestä aukonlevyinen +0 mm pituinen pala pois ja aseta tiiviste paikoilleen. 2. Supista tiivisteuran päät pistepuikolla siten ettei tiiviste pääse liukumaan pois urasta. Kuva 5-5 Tukitiivisteen asennus AV6. Irroita vanha toimilaite avaamalla M8 ruuvit (4 kpl) 2. Kiinnitä uusi toimilaite M8 ruuveilla. 3. Aja Pasve mittausasentoon 4. Löysää M8 ruuvit (4 kpl) 5. Aja Pasve huuhteluasentoon 6. Kiristä M8 ruuvit (4 kpl) Kuva 5-6 Toimilaitteen vaihto M8 (4 kpl) 7
