1 (7) PIISPANKALLIO KUNNALLISTEKNIIKAN 1 Vesihuolto Tämä on päivitetty raportti, jossa aikaisemman selvityksen (päivätty ) lähtötietoihin tulleet muutokset on huomioitu. Vesihuollon ja hulevesien hallinnan kannalta merkittävimmät muutokset ovat rakennusoikeudellisen kerrosalan kasvaminen (3653 => 5393 k-m²) ja kansipihan alaisen pysäköinnin laajeneminen alueelle, joka oli edellisessä tarkastelussa varattu hulevesien hallintarakenteelle. Päivitetty : Kuvaa 2 on editoitu ja kuvaa on täydennetty biosuodatusrakenteeseen liittyvän tekstin osalta. Lisätty teksti ei maaperään imeyttämistä. Päivitetty : Lisätty luvut katusuunnittelusta ja kustannusarviosta. Nykyiset vesihuoltoverkostot ja liitoskohdat Nykyistä vesihuoltoverkostoa sijaitsee sekä korttelin eteläpuolella Piispanristillä että pohjoispuolella Kuitinmäentiellä. Korttelin pohjoispuolella on jo nykyisellään olemassa olevat jätevesiviemärin ja vesijohdon liitoskohdat Kuitinmäentien vesihuoltoverkostoon. Kuitinmäentiellä sijaitsevat putket ovat 225 M/2010 vesijohto, 315 M/2010 jätevesiviemäri sekä 600 B/2010 hulevesiviemäri. Jätevesiviemärin liitosputken lähtökorkeus on Hulevesiviemäri on noin tasolla Kuitinmäentiellä. Piispanristillä sijaitsevat putket ovat vesijohto sekä 315 PVC/2004 hulevesiviemäri. Hulevesiviemäri on noin tasolla Korttelin vesihuoltoliitännät suositellaan tehtäväksi Kuitinmäentien vesihuoltoverkostoon, jossa on jo valmiiksi liitoskohdat jätevedelle ja vesijohdolle. Vesihuollon mitoitus Korttelin vedenkulutuksen mitoitusvirtaama ja laskennan lähtökohdat on esitetty taulukoissa 1 ja 2. Vedenkulutuksen mitoitusvirtaamakasi saadaan n. 0,6 l/s. Taulukko 1. Vedenkulutuksen mitoituksen lähtötiedot ja selitykset Vuorokauden keskimääräinen kulutus Q keskim 140 l/as*d suurin huippuvuorokausikulutuskerroin C dmax 1,2 suurin huipputuntikulutuskerroin C hmax 2 Asuintila, neliömäärä/asukas 35 k-m 2 /as Taulukko 2. Vedenkulutuksen mitoitusvirtaamat. Asuinrak. Asuinrak. Yht. Q keskim Q max Kortteli k-m 2 hlö l/d l/d l/s l/s Vedenkulutuksen mitoituslaskelmien lähtötiedot perustuvat HSY:n Verkostosuunnittelukäytännöt -ohjeeseen (2014). Kuitinmäentien vesijohto ja jätevesiviemäri ovat kapasiteetiltaan riittävät korttelin vedenkulutuksen mitoitusvirtaama huomioon ottaen.

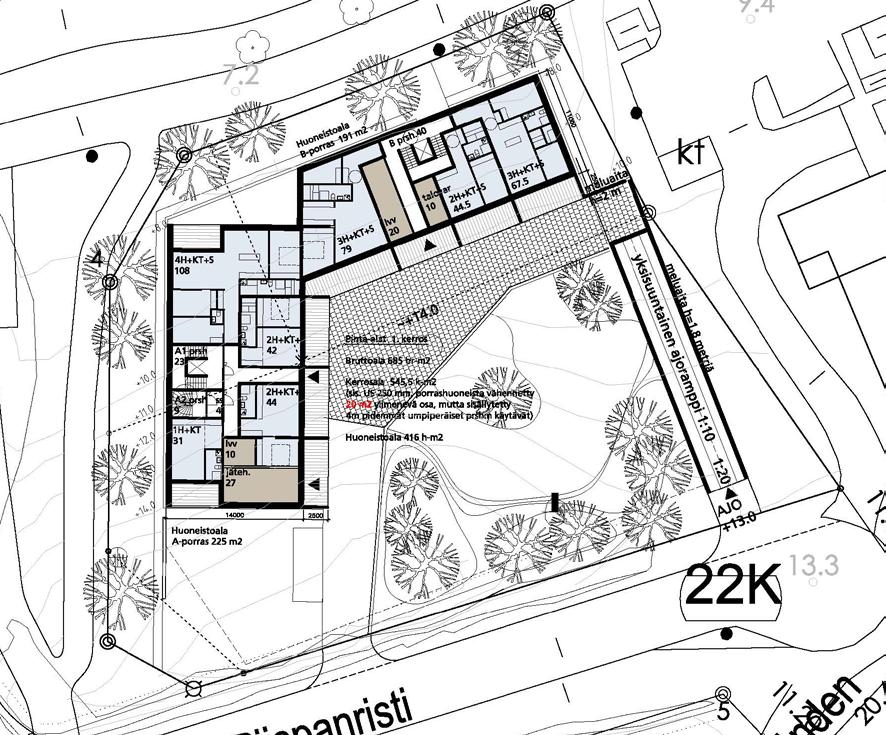

2 (7) 2 Hulevesien hallinta Hulevesien mitoitusvirtaamat Nykytilanteessa tontti on rakentamaton ja kasvillisuuden/metsän peitossa. Tontti on osittain kallioista ja viettää Kuitinmäentien suuntaan. Luonnonmukaisen maankäytön mukainen pintavaluntakerroin on 0,10. Taulukossa 3 on esitetty nykyiset mitoitusvirtaamat, joita on mitoituksessa käytetty tavoitteellisina maksimivirtaamina myös tulevan maankäytön mukaisessa tilanteessa. Taulukko 3. Mitoitusvirtaamat nykytilanteessa. Osa-alueiden mitoittavat virtaamat Kortteli Mitoitussateen kesto 5 min l/s 5 vuotta 6 10 vuotta 8 25 vuotta 9 50 vuotta vuotta 12 Seuraavassa kuvassa on esitetty korttelin pihasuunnitelmaluonnos ja tilavaraukset. Kuva 1. Korttelin pihasuunnitelmaluonnos (Anttinen Oiva Arkkitehdit Oy, pihasuunnitelmaluonnos )

3 (7) Taulukossa 4 on esitetty suunnitellun maankäytön jakautuminen laskettuna kuvassa 1 esitetyn pihasuunnitelmaluonnoksen mukaan. Tulevan maankäytön mukainen pintavaluntakerroin on 0,69. Taulukko 4. Suunnitelman mukainen maankäytön jakautuminen. Osavaluma-alueiden kuvaus Kortteli TULEVA MAANKÄYTTÖ [%] [ha] Maankäytön jakautuminen 100 % 0,2842 Asfaltti/kiveys 19 % 0,0540 Nurmi 45 % 0,1279 Kattopinta* 36 % 0,1023 Pintavaluntekerroin [ - ] 0,69 * Maankäytön jakautuminen laskettu autokatoksen osalta normaalilla katolla, ei viherkatolla. Taulukossa 5 on esitetty tulevan maankäytön mukaiset mitoitusvirtaamat ilman hulevesien viivytystä. Taulukko 5. Mitoitusvirtaamat ilman viivytystä. Osa-alueiden mitoittavat virtaamat Kortteli Mitoitussateen kesto 5 min l/s/ha l/s Hulevesien viivytystarve 5 vuotta vuotta vuotta vuotta vuotta Suunnittelualueen viivytystarve on lähtökohtaisesti mitoitettu asettamalla nykytilanteen 5 vuoden maksimivirtaama alueen maksimi purkuvirtaamaksi myös maankäytön muuttumisen jälkeisessä tilanteessa. Tällä mitoitusperusteella saadaan suunnittelualueen viivytystilavuustarpeeksi 13 m 3 (=0,8 m 3 /100 m 2 vettä läpäisemätöntä pintaa). Mitoitus poikkeaa hieman kaavassa esitetystä vaatimuksesta 1 m 3 / 100 m 2 läpäisemätöntä pintaa. Viivytystarpeeksi esitetään kaavan vaatimuksen mukaisesti arvoa 16 m 3 (= 1 m 3 /100 m 2 vettä läpäisemätöntä pintaa). Taulukossa 6 on esitetty tulevan maankäytön mukaiset mitoitusvirtaamat viivytyskapasiteetti huomioon ottaen. Taulukko 6. Mitoitusvirtaamat viivytys huomioon ottaen. MITOITUSVIRTAAMAT ERI TOISTUVUUKSILLA Toistuvuus 5 vuotta 10 vuotta 25 vuotta 50 vuotta 100 vuotta Maksimivirtaama nykytilanteessa (l/s) Maankäytön muuttumisen jälkeinen maksimivirtaama ilman viivytystä (l/s) Maankäytön muuttumisen jälkeinen maksimivirtaama viivytyksellä (l/s)

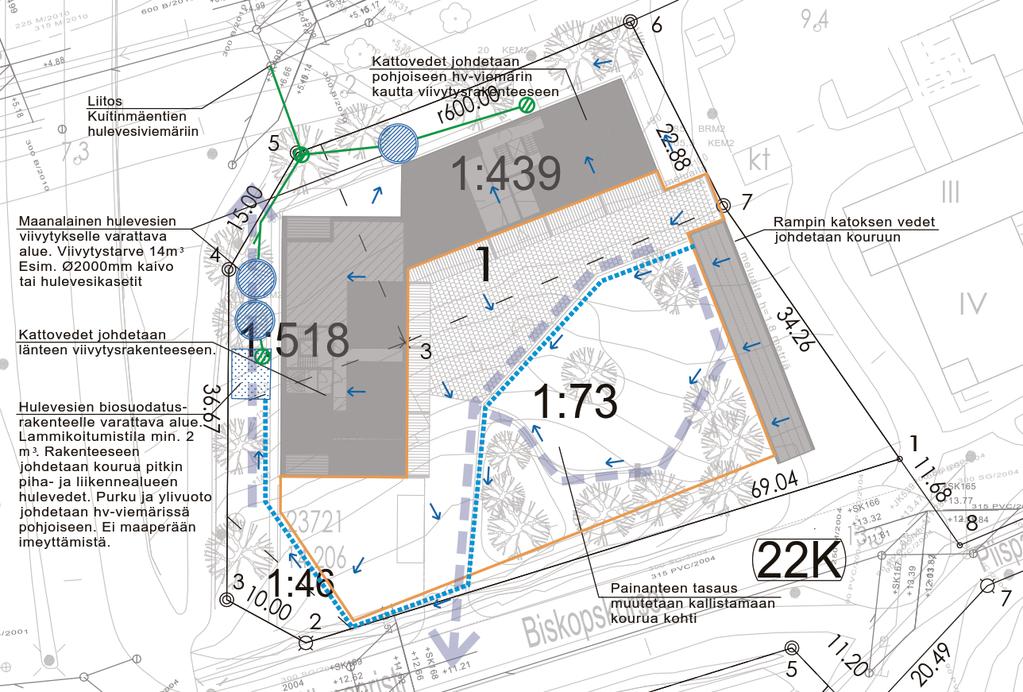

4 (7) Viivytysrakenteen toiminnallinen kuvaus ja esimerkkimitoitus Hulevesien hallinta voidaan toteuttaa seuraavan periaatekuvan mukaisesti: Kuva 2 Hulevesien hallintaratkaisun kuvaus Kiinteistöllä tapahtuva hulevesien määrällinen ja laadullinen hallinta perustuu suodattamiseen ja viivyttämiseen. Hulevesiä ei imeytetä maaperään, jolloin kosteusvaurioita/riskiä rakennuksille ei pitäisi aiheutua. Hulevesien hallintaan tarkoitettu biosuodatusrakenne toteutetaan kiinteistön lounaiskulmaan, jossa mahdollisesti joudutaan louhimaan rakenteelle tarvittava tila. Biosuodatusrakenne on päältä avoin laatikko, jossa piha-alueelta syntyvät (kuvassa oranssin viivan rajaama alue) johdetaan imeytettäväksi. Myös kansipihan alaiseen pysäköintiin johtavan ajorampin kattopinnalta purkautuvat hulevedet johdetaan biosuodatusrakenteeseen. Muiden kattopintojen hulevedet johdetaan suoraan viivytysrakenteisiin (ohi biosuodatusrakenteen). Viivytysrakenteet sijoittuvat kiinteistön luoteis-kulmaukseen. Viivytysrakenteet ovat katettuja ja maanalaisia rakenteita, joihin on sisällytettävä myös huoltoluukku ylläpidon tarpeisiin. Hulevesien viivyttämiseen tarvittavat aluevaraukset on alustavasti esitetty kolmena DN2000 kaivona. Biosuodatusrakenteesta hulevedet johdetaan salaojan kautta purkuputkeen. Biosuodatusrakenteessa on lisäksi esim. kupukaivolla toteutettu ylivuoto ja yhteys viivytysaltaaseen, jolloin virtaaman suurentuessa, vedet johdetaan biosuodatuksesta ylivuodon kautta viivytysaltaaseen. Biosuodatusrakenteesta johtaa viivytysrakenteeseen mitoitukseltaan riittävä hulevesiputki (alustavasti DN250).

5 (7) Esitetyllä hulevesien hallintaratkaisulla pois johdettavaa hulevesivirtaamaa tasataan niin, että virtaama on 5 vuoden sateen toistuvuudella korkeintaan 4 l/s. Rakenne vaatii yksityiskohtaisen suunnittelun, jotta varmistetaan, että kiinteistöltä lähtevä virtaama ei ole liian suuri ja hulevesien virtaamien tasaus toimii tehokkaasti. Lisäksi rakenne on suunniteltava niin, että biosuodatuksen ylivuotorakenne tai viivytysrakenteiden poistoputken tukkeutuminen ei ole helposti mahdollista. Rankemmilla sateilla viivytysrakenteen täyttyessä vedellä, johdetaan hulevedet viivytysrakenteeseen sisältyvän ylivuotorakenteen kautta putkessa Kuitinmäentien 600 B hulevesiviemäriin. Purkuputki sijoitetaan louhittavaan kalliokanaaliin. Purkuputki tulee mitoittaa tarpeeksi suureksi, esim. 250 PEH. Biosuodatus-/viivytysrakenteiden alustava tilantarve: Biosuodatus: 1,5m (L) x 3,5m (P) x 2m (S) viivytystilavuus n. 2m 3 (huokostilavuus huomioon ottaen) Viivytysrakenne (3 kpl, pyöreä): kolme yksikköä, joista jokaisen vesitilavuustarve 2m (D) x 1,5m (S) viivytystilavuus n. 14m 3 Viivytystilavuus yhteensä 16m 3 Hulevesien hallintarakenteiden mitat ovat suuntaa-antavia ja rakenne voidaan toteuttaa myös erimuotoisena, kunhan viivytystarpeen kokonaismäärä 16m 3 saavutetaan. Biosuodatus- ja viivytysrakenteiden korkeusasemat tulee määrittää siten että ne ovat painovoimaisesti tyhjentyviä ja niiden ylivuoto on toteutettavissa ilman tulvimisen vaaraa piha-alueella. 3 Katusuunnittelu Piispanristi-kadulle suunnitellut muutokset on esitetty asemakaavan muutoksen liiteaineiston katukartalla ja ohjeellisessa poikkileikkauksessa (otteet kuvassa 3 ja 4). Kadun pohjoispuolelle on suunniteltu uusi 3,0 m leveä yhdistetty jalkakäytävä ja pyörätie. Kääntöpaikka on suunniteltu uusiksi siten, että kevyenliikenteen yhteydet sen ympäri ovat jatkuvat. Ajoradalle on osoitettu merkittävän 7 pysäköintipaikkaa kadun eteläreunaan. Muilta osin Piispanristi-kadun järjestelyt ja tekniset ratkaisut säilyvät ennallaan. Kuivatukseen tai kunnallistekniikkaan ei ole tarvetta tehdä muutoksia. Myös nykyinen valaistus säilyy ennallaan lukuun ottamatta kääntöpaikalla olevaa valaisinpylvästä, joka on siirrettävä noin 3,5 metrin päähän nykyisestä sijainnista. Kadun pohjoisreunalle suunniteltu uusi yhdistetty jalkakäytävä ja pyörätie mahdollistaa yhteydet rakennettavalle tontille ja palvelee uutta maankäyttöä. Uusi jk+pp sijoittuu kadun reunassa kohtaan, jossa on nykyisin nousevaa avokalliota, mutta tämä kallio tullaan joka tapauksessa louhimaan tontin pohjarakentamisen yhteydessä. Kallio poistuu ennen kuin kadun rakentaminen alkaa, eikä sillä ole katuun kohdistuvia kustannusvaikutuksia.

6 (7) Kuva 3 Ote katukartasta Kuva 4 Katupoikkileikkaus 4 Kustannusarvio Liitteenä olevassa kustannusarviossa on esitetty Piipanristi-kadun muutoksista aiheutuvat kustannukset. Kustannusarvio ei sisällä tontin sisäisiä hulevesiviemäreitä eikä liittymistä Kuitinmäentien hulevesiviemäriin, koska nämä ovat tontin rakentamisesta aiheutuvia hankkeen sisäisiä kustannuksia.

7 (7) Sito Oy Liite 1: Piispankallion hulevesien hallintasuunnitelma ( ) Liite 2: Piispanristi-kadun kustannusarvio ( ) Lisätietoa: Timo Nikulainen timo.nikulainen@sito.fi Antti-Jaakko Koskenniemi Antti-Jaakko.Koskenniemi@sito.fi Tapio Karvonen tapio.karvonen@sito.fi

8

9 (PK) (PK) (PK) (PK) (PK) (PK) M/ K Kuitinmäentie IV ar XII 250 M/ M/ M/ JK M M/ M/ M/ PVC/ PVC/ r B/ B/ M/ SK SK194 K SK K M/ M/ M/ P JK M/ M/ M/2010 +SK M/ B/2010 Piispansilta M/ M/ B/ B/2001 +SK B/2001 SSG/ SK B/2010 Liitos Kuitinmäentien hulevesiviemäriin Maanalainen hulevesien viivytykselle varattava alue. Viivytystarve 14m ³ Esim. Ø2000mm kaivo tai hulevesikasetit +SK SG/2001 +SK PVC/ Kattovedet johdetaan länteen viivytysrakenteeseen Hulevesien biosuodatusrakenteelle varattava alue. Lammikoitumistila min. 2 m ³. Rakenteeseen johdetaan kourua pitkin piha- ja liikennealueen hulevedet. Purku ja ylivuoto johdetaan hv-viemärissä pohjoiseen. Ei maaperään imeyttämistä m Piispankallio Hulevesien hallintasuunnitelma LIITE 1. Hallintasuunnitelmapiirros 1:500 Liittyy kunnallistekniseen tarkasteluun (SITO ) A-J Koskenniemi KEM M/2010 Piispanristi : :46 2 +SK :46 20 KEM2 Kattovedet johdetaan pohjoiseen hv-viemärin kautta viivytysrakenteeseen M/ SK PVC/2004 r : kt :73 Biskopskorset BRM2 505,5 KEM meluaita h=2 m 315 PVC/2004 kt meluaita h=1.8 metriä 1:566 1:73 r :73 M Painanteen tasaus muutetaan kallistamaan kourua kohti B/1966 skopsbygränden 9.4 Rampin katoksen vedet johdetaan kouruun 250 M/ K SK SK JK III IV +SK PVC/ III IV Piispanpolku Leikki 315 PVC/ SK PVC/ PVC/ K PVC/ PVC/ P25 1:267 MERKINNÄT Hulevesiviemäri ja kaivo Kouru Pintavesien johtamissuunta Tulvareitti Biosuodatusrakenne Viivytysallas Kansirakenteen raja SK

10 KUSTANNUSARVIO RYHMITTÄIN Projekti: Laskelma: Työnumero: Hankkeen tyyppi: Dokumentin luoja: Piispanristi Piispanristin JKPP Investointi Vastuuhenkilö: Viimeinen muokkaaja: Raportoija: Sito Oy Asiakas: Asiakkaan projektipäällikkö: Aluekerroin: 1,10 Kustannusindeksi: 109,10 (2010=100) Päivämäärä: Koko hanke yhteensä: Koko laskelma Hankeosat ja muut kustannukset Tunniste Hankeosa tai muu kustannus Toimenpide Yks. Määrä Yks. hinta Yhteensä Piispanristi Jalkakäytävä / pyörätie (katu) U m , Tonttikatuväylä U m , kääntöpaikan levitys 251 Kasvillisuusalue U m , nurmialueet 912 Muu alueosa U m2 5 73, betonikiveys 913 Muu kohdeosa U kpl 1 403, valaisinpylvään siirto Hankeosat ja muut kustannukset yhteensä Laskelman tilaajatehtävät 5600 Suunnittelutehtävät Rakennuttamis- ja omistajatehtävät Tilaajatehtävät yhteensä 15 % Hankeosat, muut kustannukset ja tilaajatehtävät yhteensä Koko hanke yhteensä (Alv. 0%) (Alv. 24%) Koko hanke yhteensä (Alv. 24%) Sivu 1 / 1
