1 Hämeenlinnan korkeakoulukeskus Hulevesimallin tulokset Page 1

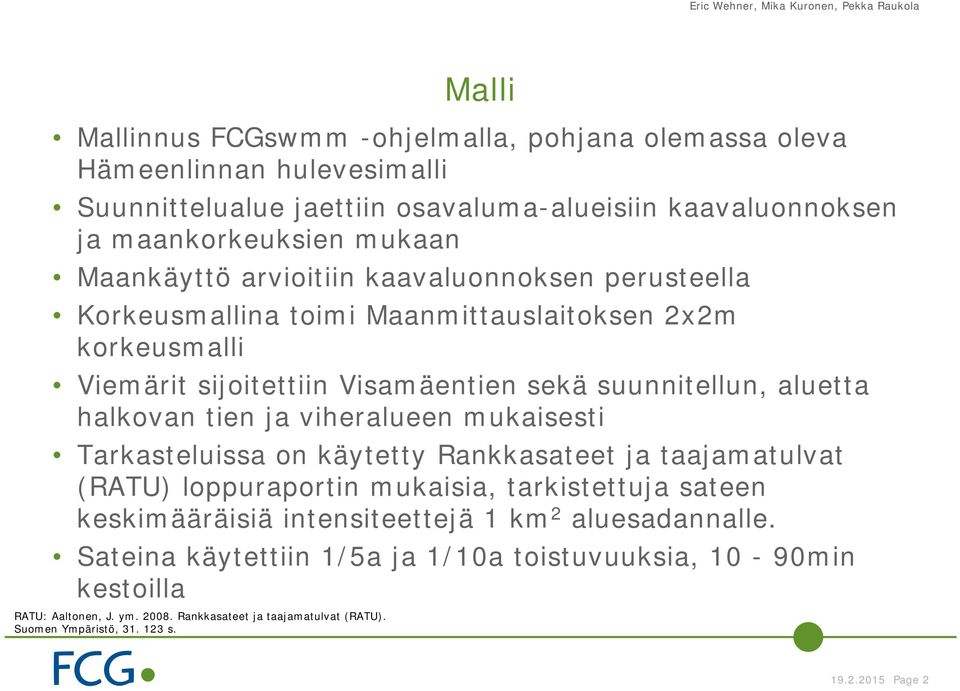

2 Malli Mallinnus FCGswmm -ohjelmalla, pohjana olemassa oleva Hämeenlinnan hulevesimalli Suunnittelualue jaettiin osavaluma-alueisiin kaavaluonnoksen ja maankorkeuksien mukaan Maankäyttö arvioitiin kaavaluonnoksen perusteella Korkeusmallina toimi Maanmittauslaitoksen 2x2m korkeusmalli Viemärit sijoitettiin Visamäentien sekä suunnitellun, aluetta halkovan tien ja viheralueen mukaisesti Tarkasteluissa on käytetty Rankkasateet ja taajamatulvat (RATU) loppuraportin mukaisia, tarkistettuja sateen keskimääräisiä intensiteettejä 1 km 2 aluesadannalle. Sateina käytettiin 1/5a ja 1/10a toistuvuuksia, 10-90min kestoilla RATU: Aaltonen, J. ym Rankkasateet ja taajamatulvat (RATU). Suomen Ympäristö, s Page 2

3 Pohjoiseen pintavaluntansa johtava alue Page 3

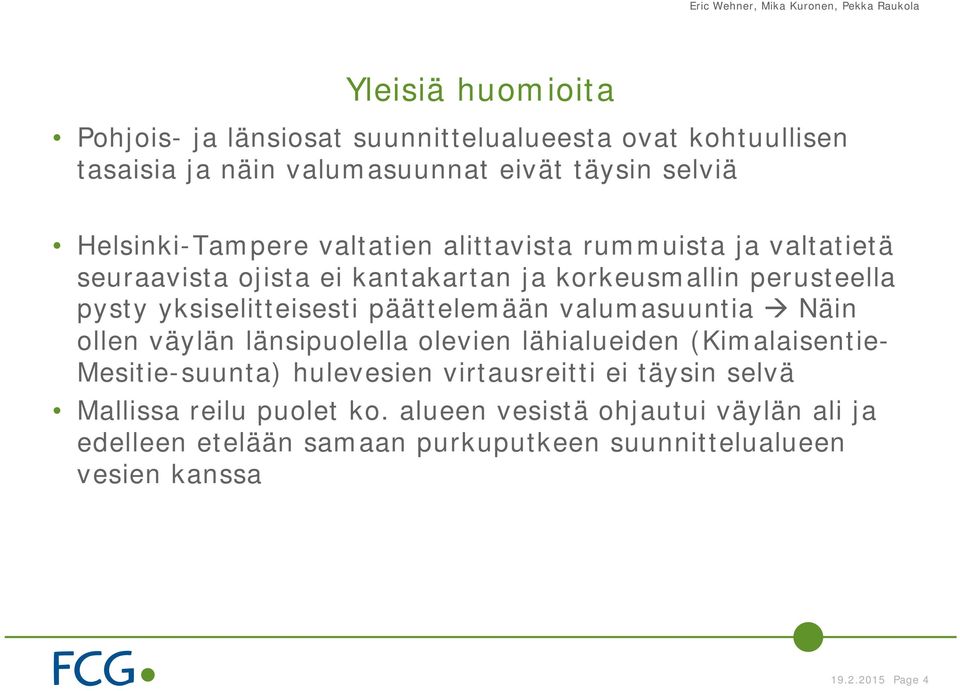

4 Yleisiä huomioita Pohjois- ja länsiosat suunnittelualueesta ovat kohtuullisen tasaisia ja näin valumasuunnat eivät täysin selviä Helsinki-Tampere valtatien alittavista rummuista ja valtatietä seuraavista ojista ei kantakartan ja korkeusmallin perusteella pysty yksiselitteisesti päättelemään valumasuuntia Näin ollen väylän länsipuolella olevien lähialueiden (Kimalaisentie- Mesitie-suunta) hulevesien virtausreitti ei täysin selvä Mallissa reilu puolet ko. alueen vesistä ohjautui väylän ali ja edelleen etelään samaan purkuputkeen suunnittelualueen vesien kanssa Page 4

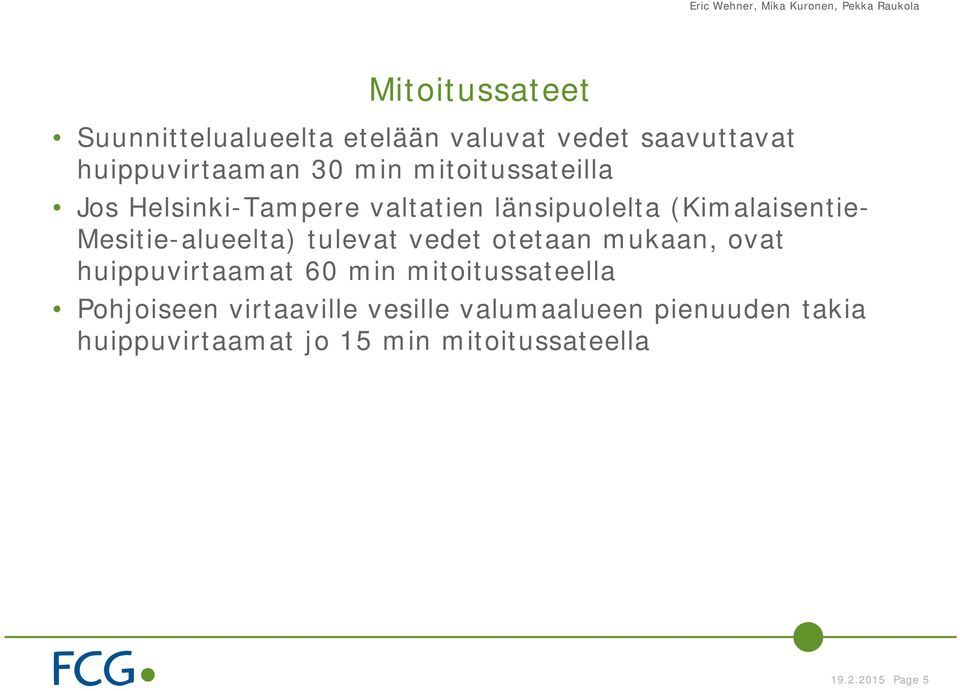

5 Mitoitussateet Suunnittelualueelta etelään valuvat vedet saavuttavat huippuvirtaaman 30 min mitoitussateilla Jos Helsinki-Tampere valtatien länsipuolelta (Kimalaisentie- Mesitie-alueelta) tulevat vedet otetaan mukaan, ovat huippuvirtaamat 60 min mitoitussateella Pohjoiseen virtaaville vesille valumaalueen pienuuden takia huippuvirtaamat jo 15 min mitoitussateella Page 5

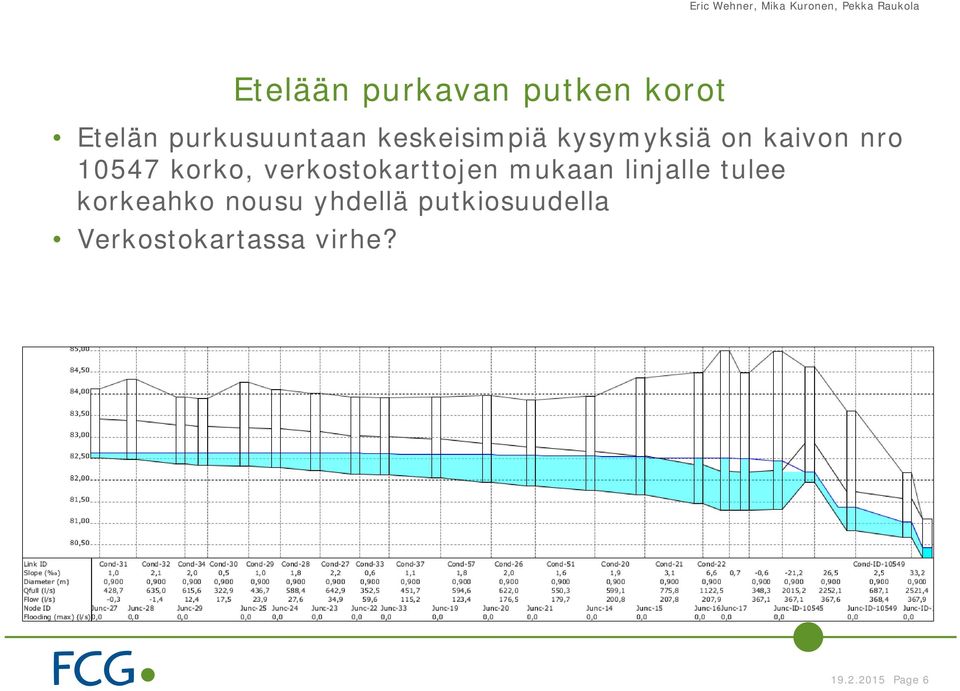

6 Etelään purkavan putken korot Etelän purkusuuntaan keskeisimpiä kysymyksiä on kaivon nro korko, verkostokarttojen mukaan linjalle tulee korkeahko nousu yhdellä putkiosuudella Verkostokartassa virhe? Page 6

7 Etelään purkavan putken korot Alla virtaus muutama putkilinja yläjuoksun suuntaan; verkostokartan mukaisella korolla (vas) ja metrin lasketulla korolla (oik) Putken täyttyminen nousukohdasta padottaa, tehden putkiosuuksia paineelliseksi ja aiheuttaa heilahteluja purkuvirtaamaan Page 7

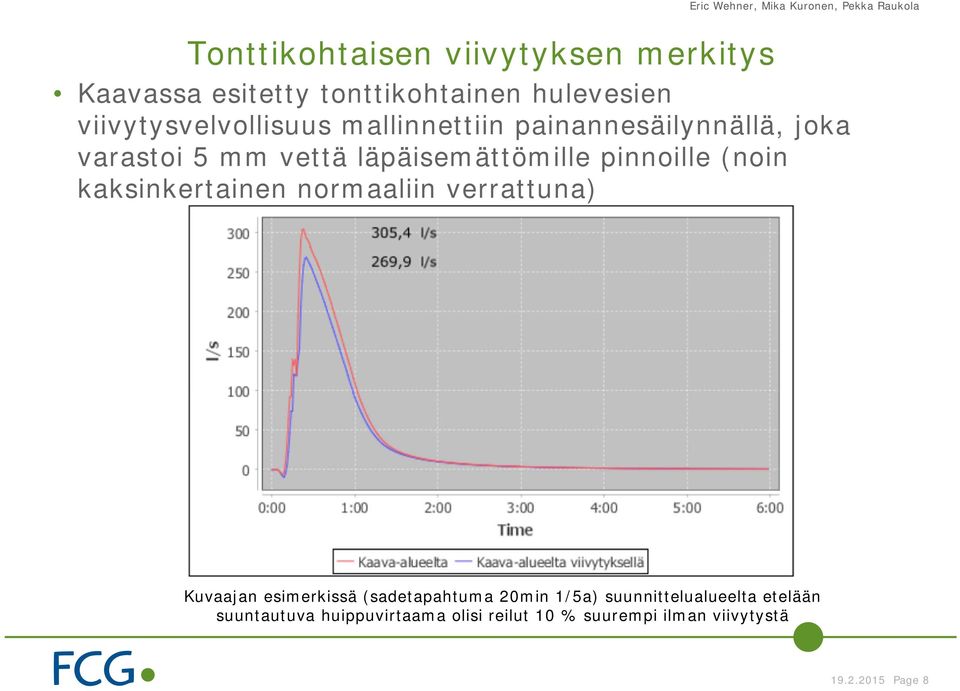

8 Tonttikohtaisen viivytyksen merkitys Eric Wehner, Mika Kuronen, Pekka Raukola Kaavassa esitetty tonttikohtainen hulevesien viivytysvelvollisuus mallinnettiin painannesäilynnällä, joka varastoi 5 mm vettä läpäisemättömille pinnoille (noin kaksinkertainen normaaliin verrattuna) Kuvaajan esimerkissä (sadetapahtuma 20min 1/5a) suunnittelualueelta etelään suuntautuva huippuvirtaama olisi reilut 10 % suurempi ilman viivytystä Page 8

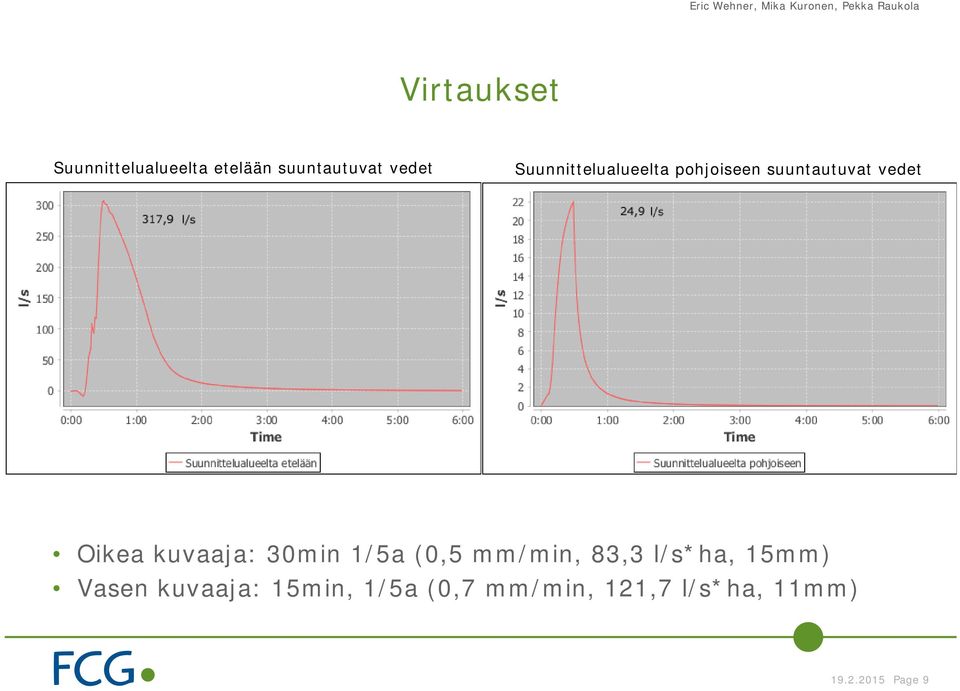

9 Virtaukset Suunnittelualueelta etelään suuntautuvat vedet Suunnittelualueelta pohjoiseen suuntautuvat vedet Oikea kuvaaja: 30min 1/5a (0,5 mm/min, 83,3 l/s*ha, 15mm) Vasen kuvaaja: 15min, 1/5a (0,7 mm/min, 121,7 l/s*ha, 11mm) Page 9

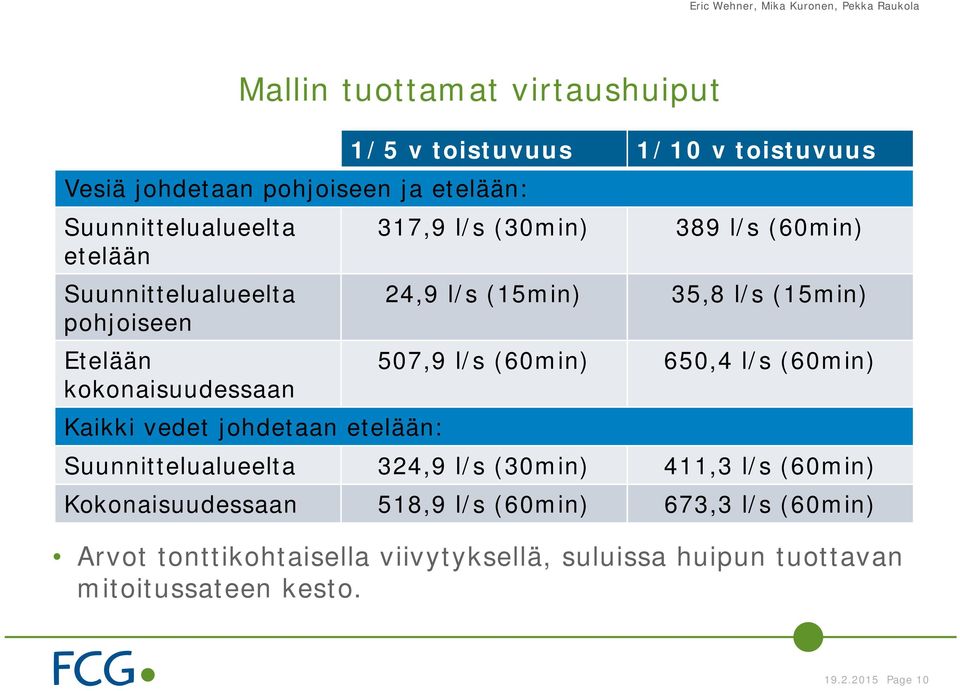

10 Mallin tuottamat virtaushuiput Vesiä johdetaan pohjoiseen ja etelään: 1/5 v toistuvuus 1/10 v toistuvuus Suunnittelualueelta 317,9 l/s (30min) 389 l/s (60min) etelään Suunnittelualueelta 24,9 l/s (15min) 35,8 l/s (15min) pohjoiseen Etelään 507,9 l/s (60min) 650,4 l/s (60min) kokonaisuudessaan Kaikki vedet johdetaan etelään: Suunnittelualueelta 324,9 l/s (30min) 411,3 l/s (60min) Kokonaisuudessaan 518,9 l/s (60min) 673,3 l/s (60min) Arvot tonttikohtaisella viivytyksellä, suluissa huipun tuottavan mitoitussateen kesto Page 10

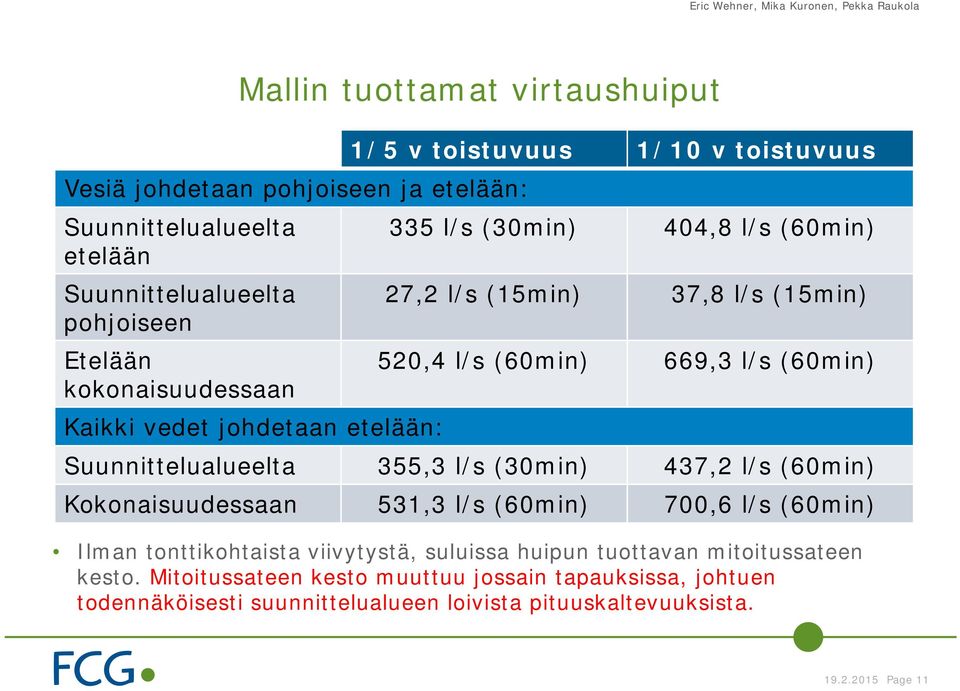

11 Mallin tuottamat virtaushuiput Vesiä johdetaan pohjoiseen ja etelään: 1/5 v toistuvuus 1/10 v toistuvuus Suunnittelualueelta 335 l/s (30min) 404,8 l/s (60min) etelään Suunnittelualueelta 27,2 l/s (15min) 37,8 l/s (15min) pohjoiseen Etelään 520,4 l/s (60min) 669,3 l/s (60min) kokonaisuudessaan Kaikki vedet johdetaan etelään: Suunnittelualueelta 355,3 l/s (30min) 437,2 l/s (60min) Kokonaisuudessaan 531,3 l/s (60min) 700,6 l/s (60min) Ilman tonttikohtaista viivytystä, suluissa huipun tuottavan mitoitussateen kesto. Mitoitussateen kesto muuttuu jossain tapauksissa, johtuen todennäköisesti suunnittelualueen loivista pituuskaltevuuksista Page 11

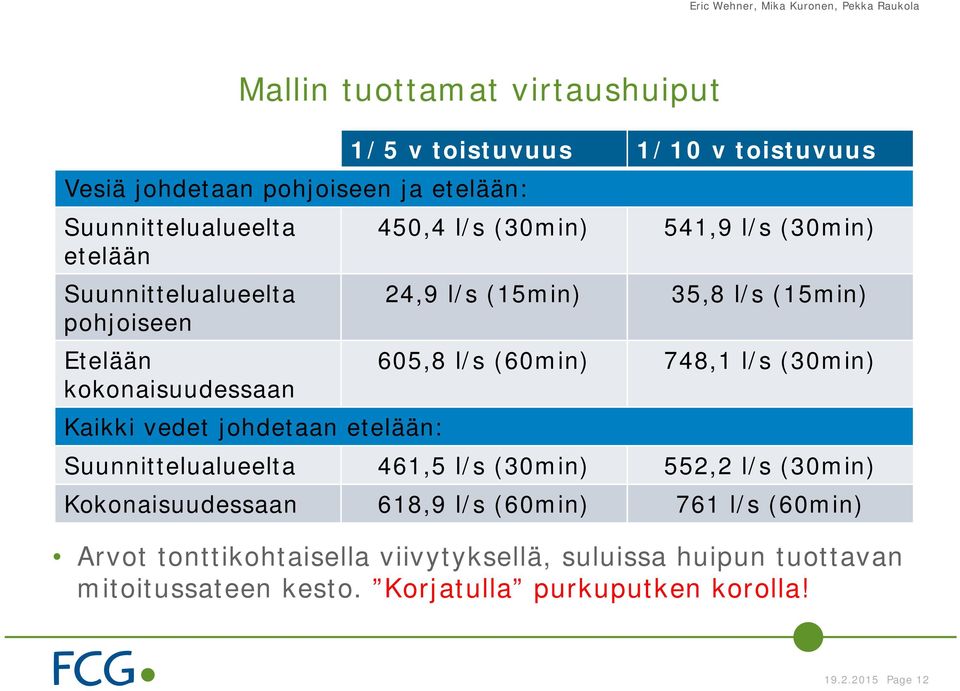

12 Mallin tuottamat virtaushuiput Vesiä johdetaan pohjoiseen ja etelään: 1/5 v toistuvuus 1/10 v toistuvuus Suunnittelualueelta 450,4 l/s (30min) 541,9 l/s (30min) etelään Suunnittelualueelta 24,9 l/s (15min) 35,8 l/s (15min) pohjoiseen Etelään 605,8 l/s (60min) 748,1 l/s (30min) kokonaisuudessaan Kaikki vedet johdetaan etelään: Suunnittelualueelta 461,5 l/s (30min) 552,2 l/s (30min) Kokonaisuudessaan 618,9 l/s (60min) 761 l/s (60min) Arvot tonttikohtaisella viivytyksellä, suluissa huipun tuottavan mitoitussateen kesto. Korjatulla purkuputken korolla! Page 12

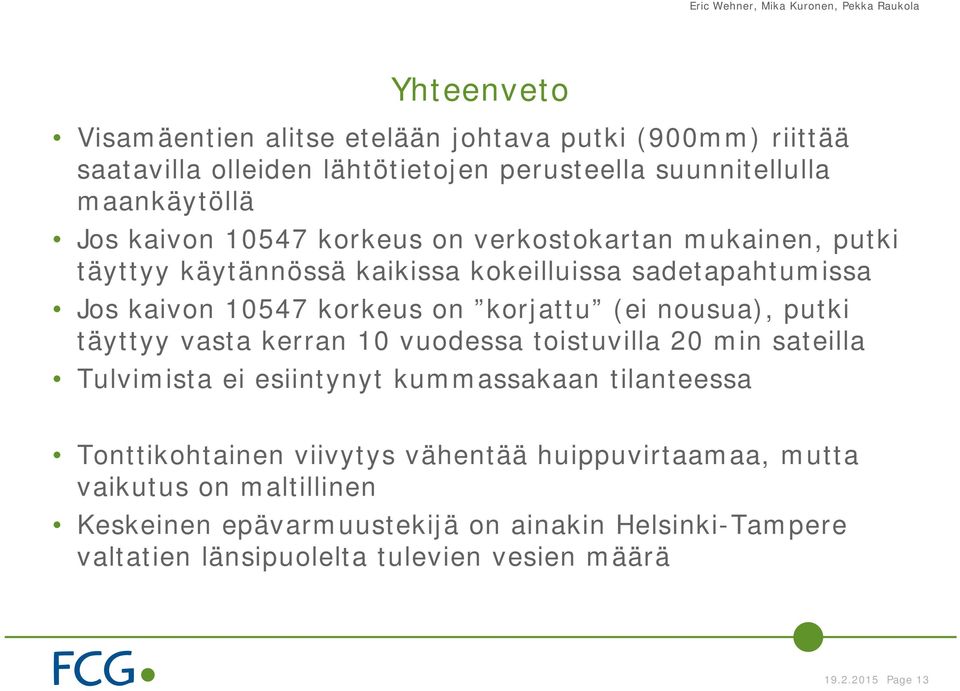

13 Yhteenveto Visamäentien alitse etelään johtava putki (900mm) riittää saatavilla olleiden lähtötietojen perusteella suunnitellulla maankäytöllä Jos kaivon korkeus on verkostokartan mukainen, putki täyttyy käytännössä kaikissa kokeilluissa sadetapahtumissa Jos kaivon korkeus on korjattu (ei nousua), putki täyttyy vasta kerran 10 vuodessa toistuvilla 20 min sateilla Tulvimista ei esiintynyt kummassakaan tilanteessa Tonttikohtainen viivytys vähentää huippuvirtaamaa, mutta vaikutus on maltillinen Keskeinen epävarmuustekijä on ainakin Helsinki-Tampere valtatien länsipuolelta tulevien vesien määrä Page 13
