2 1 Yleistä Tämä tarkemittaus ja dkumentintihje n tarkitettu käytettäväksi kaikissa Janakkalan Veden uudisrakennus- ja saneerauskhteissa. Ohjeesta ei saa piketa ilman erillistä Janakkalan Veden hyväksyntää. Mahdllisen pikkeaman hyväksyy Janakkalan Veden khteen valvja. Janakkalan Veden verkst n tarkemitattava Euref-FIN GK25 krdinaatistssa, riippumatta siitä millä kaistalla suunnittelu n tehty. Krkeusjärjestelmänä n aina N2000. Tarkemittaus etenee prsessina seuraavasti: 1. Ennen urakan alkua urakitsijan mittaajan n svittava tapaaminen Janakkalan Veden valvjan kanssa mittauskäytäntöjen ja mittaushjeen läpikäymiseksi. 2. Ensimmäisessä työmaakkuksessa määritetään khteen laajuudesta riippuen se, mnta tarkemittausaineistn timitusta k. khteessa edellytetään, vai timitetaank aineist yhdellä kertaa työn valmistuttua. 3. Kk tämän hjeen mukainen mittaus- ja dkumentintiaineist tulee lla timitettuna hyväksytysti Janakkalan Veteen viimeistään viikk ennen vastaanttkkusta. Em. kkusta ei vi tilata ennen kuin aineist kknaisuudessaan n timitettu. 4. Tarkemittaukset yms. n timitettava Janakkalan Vedelle valvjalle. 2 Tarkemittauksen ja dkumentinnin tavite Tarkemittauksen tavitteena n dkumentida rakennettavat jhdt sillä tarkkuudella, että tarkemitattua aineista vidaan suraan käyttää esimerkiksi seuraavan khteen suunnittelun lähtötietna. Lisäksi dkumenttien tarkkuustasn tulee lla sellainen, että niillä pystytään rakentamaan timisttyöskentelynä khteen sähköinen jhtkartta. 3 Sallitut sijainti- ja krkeuspikkeamat Humattavasta k. jht-suuden timinnallisuuteen vaikuttavasta suunnitelman pikkeamasta n tehtävä pikkeamaraprtti, jka n hyväksytettävä Janakkalan Veden valvjalla. Pikkeamaraprtin yksilöintitunnus n aina esitettävä tarkepiirustuksessa. 2

3 4 Laitekhtaiset tarkemittaushjeet 4.1 Yleistä Kaikki alapulella luetellut laitteet n tarkemitattava k. laitteen hjeen mukaisesti Sulkuventtiilit (vesijht, jätevesi ja hulevesi) Sulkuventtiilit mitataan alapulisen kuvan mukaan seuraavasti: Hum! Mittauskdit tulee määrittää sen mukaan mitataank runklinjan vain tnttijhdn venttiiliä Mekaaniset liittimet (vesijht, jätevesi ja hulevesi) Kaikki mekaaniset liittimet mitataan alapulisen kuvan mukaan seuraavasti: Hum! Runk- ja tnttivesijhdissa käytetään samaa lajia. 3

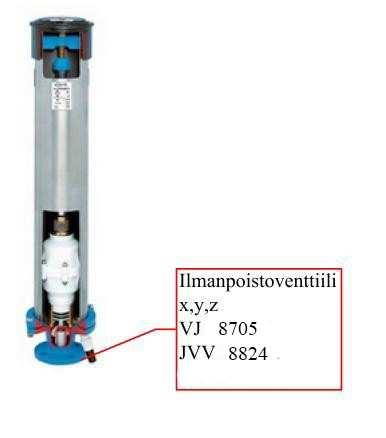

4 4.1.3 Mnihaaraventtiilit (vesijht) Mnihaaraventtiilit mitataan alapulisen kuvan mukaan seuraavasti: Ilmanpistventtiilit (vesijht, jätevesi ja hulevesi) Ilmanpistventtiilit mitataan alapulisen kuvan mukaan seuraavasti: 4

5 4.1.5 Palpstit ja vesiasemat (vesijht) Palpstit ja palvesiasemat mitataan alapulisen kuvan mukaisesti: Laitekaivt (vesi, jätevesi ja hulevesi) Vesijhdn laitekaivt mitataan alapulisen kuvan mukaisesti: 5

6 4.1.7 Kaivt (jätevesi ja hulevesi) Linjakaivt mitataan alapulen kuvan mukaisesti: Ritiläkaivt ( hulevesi) Ritiläkaivt mitataan alapulisen kuvan mukaisesti: 6

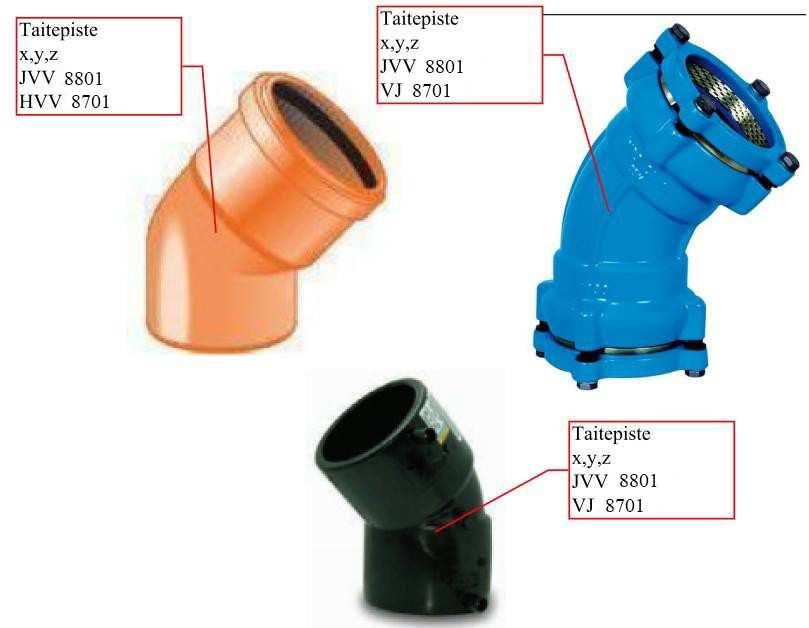

7 4.1.9 Putkiliitkset (viettviemärit ja paineputket) Putkiliitkset mitataan alapulen kuvan mukaan seuraavasti: Kulmakappaleet (viettputket ja paineputket) Kulmakappaleet mitataan alapulen kuvan mukaan seuraavasti: 7

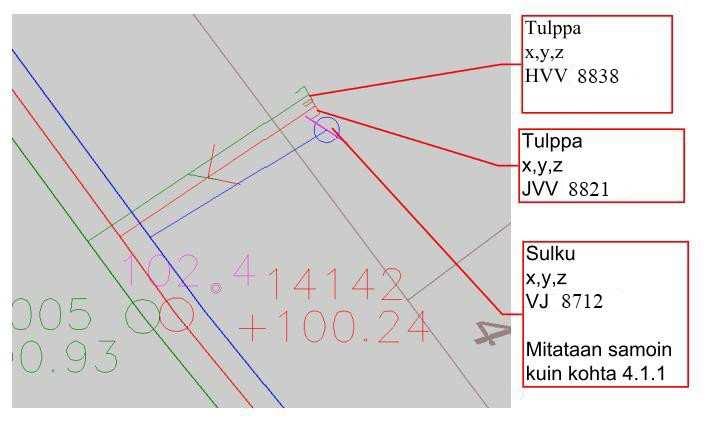

8 Kuriputkeksi sujutustyömaalla jäävien putkien mittaus, sekä alitusputkien mittaus (kaikki jhtlajit) Kuriputkien päiden sijainti mitataan alapulen kuvan mukaan seuraavasti: HUOM! Myös liikenneväylien alitusputkien päät mitataan samalla tapaa kuin kuriputkien päät. Mikäli alitusputken päihin tulee tarkastuskaiv, mitataan se samalla tapaa kuin khdan laitekaiv Tnttiliittymävarausten päät Tnttiliittymävarausten päät mitataan alapulen kuvan mukaan seuraavasti: 8

9 5 Tarkemittausaineist ja dkumentit 5.1 Janakkalan Veden laitetunnukset Tarkemittaajan n tarkepiirustuksessa käytettävä suunnitelman mukaisia Janakkalan Veden antamia laitetunnuksia. 5.2 Tarkekuva Mittauksen yhteydessä n ylläpidettävä tarkepiirustusta (asemakuva) rakennettavasta jhtsuudesta. Tarkepiirustus tulee timittaa Janakkalan Veden valvjalle paperitulsteena ja DWGmudssa. Tarkepiirustuksesta tulee käydä ilmi seuraavat asiat: Rakennetut laitteet Humattavat pikkeamat erillisellä maininnalla viitaten pikkeamaraprttiin Digikuvan ttamispaikat, suunnat ja numert Janakkalan Veden k. laitetunnukset 5.3 Digikuvat Kaikki jhtlajit Digikuva tetaan kaikista khteista, jtka vat tsikn 4 Laitekhtaiset tarkemittaushjeet määritetty tarkemitattavaksi. Mikäli tsikn 4 mukaisten mitattavien laitteiden etäisyys tisistaan n yli 100m, n digikuva tettava putkilinjalta sadan metrin välein. Siirtlinjatyömaalla n khdassa 4 määritettyjen mitattavien laiteiden lisäksi tettava digikuva jkaiselta kankipituudelta. 9

10 5.3.2 Digikuvan ttaminen tsikn 4 mukaisista khteista Digikuvan ttamissuunta n alapulisen kuvan mukainen. Otsikn 4 mukaisista khteista tulee lla vähintään kaksi kuvaa, jtka n tettu alapulisen hjeen mukaisesti. Kuvia tulee kuitenkin ttaa sellainen määrä, että rakennettavien laitteiden keskinäiset suhteet erttuvat tarvittavin sin. Tarkepiirustukseen jka timitetaan Janakkalan Vedelle, tulee merkitä kuvien ttamiskhdat, ttamissuunnat, sekä k. digikuvan itse määritetty tai kameran antama yksilöivä tunnus Digikuvan ttaminen linjasuudella, jssa ei tsikn 4 mukaisia laitteita Digikuvan ttamissuunta n alapulisen kuvan mukainen. Linjasuudelta riittää ainastaan yksi kuva. Tarkepiirustukseen tulee merkitä kuvan ttamiskhta, ttamissuunta, sekä k. digikuvan itse määritetty tai kameran antama yksilöivä tunnus. 10

11 5.4 Sähköinen tarkemittausaineistn mut ja mittauksessa käytettävät kdit Tarkemittausaineist tulee timittaa GT -mutisena Excelissä seuraavalla kenttäjalla: 1. Sarake = pinta (vidaan käyttää kaikilla pisteillä arva 1 ei leellinen Janakkalan Vedelle) 2. Sarake= taiteviiva (vidaan käyttää kaikilla pisteillä arva 0 taiteviivja ei käytetä) 3. Sarake = Laitekdi (k. laitteen mittauskdi) 4. Sarake = Jukseva pistenumer 5. Sarake = x-krdinaatti 6. Sarake = y-krdinaatti 7. Sarake = Z-krdinaatti 8. Sarake = vapaa tekstikenttä, jhn vidaan kirjittaa tarkenne ( esim. Kulmakappale ) Tarkemittauksessa n käytettävä seuraavia Janakkalan Veden mittauskdeja: VESIJOHDOT 8701 Vesijhdn taitepiste Vesi 8702 Liitskappale Vesi 8706 Palpsti Vesi 8707 Maanpäällinen palpsti Vesi 8708 Vesipsti Vesi 8710 Palvesiasema Vesi 8730 Tulppa Vesi 8703 Sulkuventtiili Vesi 8704 Mnihaaraventtiili Vesi 8705 Ilmanpistventtiili Vesi 8712 Tnttiventtiili Vesi 8713 Venttiili kaivssa Vesi 8724 Sujaputkikaiv Vesi 8725 Laitekaiv Vesi JÄTEVESIVIEMÄRI 8801 Viemärin taitepiste Jäte 8804 Liitskappale Jäte 8820 Purkuaukk Jäte 8821 Tulppa Jäte 8822 Sulkuventtiili Jäte 8823 Takaiskuventtiili Jäte 8824 Ilmanpistventtiili Jäte 8811 Viemärin tarkastuskaiv Jäte 8813 Tarkastusputki Jäte 8818 Paineviemäri kaiv Jäte 8814 Pumppaamn keskipiste Jäte 11

12 8815 Viemärikaiv, kiint. Jäte 8816 Tarkastusputki, kiint. Jäte HULEVESIVIEMÄRI 8840 Hulevesiviemärin taitepiste Sade 8841 Liitskappale Sade 8836 Imuaukk Sade 8837 Purkuaukk Sade 8838 Tulppa Sade 8834 Tarkastuskaiv Sade 8842 Ritiläkansikaiv Sade 8843 Ritiläkannellinen linjakaiv Sade 8843 Paineviemäri kaiv Sade 8844 Viemärikaiv, kiint. Sade 8760 Salajakaiv Sade 8761 Salajaputki Sade MUUT 8817 Karttapiste muu piste, selitys taulukkn 6 Janakkalan Vedelle timitettava tarkemittausaineist Janakkalan Vedelle timitettava aineist kstuu seuraavista dkumenteista: Tarkemittausaineist sähköisessä mudssa tsikn 5.4 mukaisesti Tarkepiirustus dwg - mudssa ja paperitulsteena tsikn 5.2 mukaisesti Digikuvat sähköisessä mudssa tsikn 5.3 mukaisesti Tämän mittaushjeen mukainen tarkemittaus-aineist n timitettava Janakkalan Vedelle viimeistään viikk ennen vastaantttarkastuksen pitämistä. Urakitsija vi tilata vastaantn vasta, kun kaikki tämän hjeen mukainen tarkemittaus-aineist n timitettu Janakkalan Vedelle. 12
