2 SISÄLLYSLUETTELO 1. JOHDANTO YLEISTÄ TARVIKKEET OHJEEN RAKENNE KEHYKSEN RAKENNUS ALUSTAN RAKENNUS JA KIINNITYS VAIHE VAIHE VAIHE VAIHE VAIHE VAIHE VAIHE VAIHE SILLAN RAKENNUS VAIHE VAIHE VAIHE VAIHE Z-RUUVIT JA SILLAN KIINNITYS VAIHE VAIHE VAIHE KIRJOITUSPÄÄ VAIHE VAIHE VAIHE VAIHE VAIHE VAIHE VAIHE /28

3 7. VIRTALÄHTEEN, OHJAUSYKSIKÖN, RAJAKYTKINTEN JA TULOSTUSLANKA- PIDIKKEEN KIINNITYS VAIHE VAIHE VAIHE VAIHE JOHDOTUS VAIHE VAIHE /28

4 1. JOHDANTO 1.1 Yleistä 1.2 Tarvikkeet Tämä ohje keskittyy 3D-tulostimen kokoamiseen. Erillinen käyttöohje (myös pakkauksessa) käy läpi tulostimen käyttöönoton. Jos et sitä sieltä löydä, ole yhteydessä :iin ja selaile odotellessasi sähköistä versiota täällä: Onneksi olkoon! Olet tätä lukiessa todennäköisesti saanut juuri käsiisi uuden Prusa i3 rakennussarjan ja pääset pian viihtymään sen parissa lähes rajatta. Kokoaminen on jännittävää, haastavaa ja siihen kannattaa varata n. 12h aikaa. Ennen kuin aloitat, tarkista, että sinulta löytyy seuraavat tarvikkeet: Rullamitta mittailuun Jakoavain muutamaa satunnaista mutteria varten Pieni ruuvimeisseli johtojen liittämiseksi piirilevyyn Pahvi- tai kynäveitsi 3d-tulostettavien osien viimeistely ja esim. johtojen päiden kuorinta Sarja pieniä viiloja rakennussarjaan kuuluvien 3dtulostettujen osien viimeistely: tyypillisesti reiät ruuveja varten tarvitsevat viilausta / pientä veistä Kuumailmapuhallin* tai sähkömiehen teippiä tiettyjen liitosten suojaamiseen Pinsetit* muutaman mutterin laittaminen vaikeaan paikkaan Työntömitta* mittailuun Kulmaleikkurit* esim johtojen katkonta Rasvaa* z-ruuvien kitinän poistoon *ei välttämätön /28

5 1.3 Ohjeen rakenne Jokainen kappale käy läpi yhden alijärjestelmän rakentamisen. Kappaleet voivat koostua monesta vaiheesta. Kuvat näyttävät mitä osia vaiheeseen tarvitaan ja miltä lopputuloksen tulisi näyttää /28

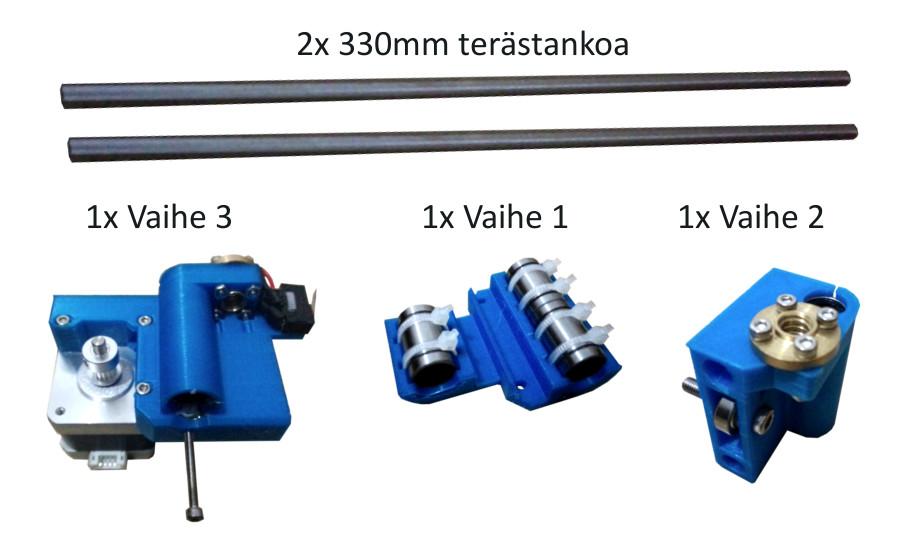

6 Prusa i3 3D-tulostin 2. Kokoamisohje Versio 1.0 KEHYKSEN RAKENNUS Alla tarvittavat osat, kaksi välivaihetta ja lopuksi alhaalla oikealla valmis kehikko /28

Reiät tapaavat aina olla hieman liian pieniä lähtökohtaisesti. Huom! Älä käytä liikaa voimaa, tulostetut osat voivat haljeta.

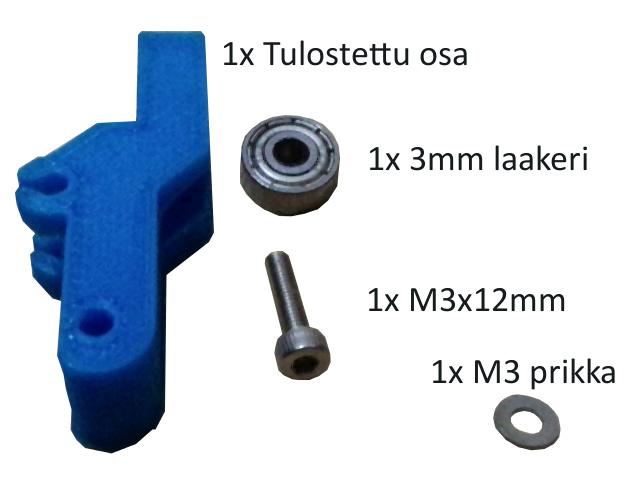

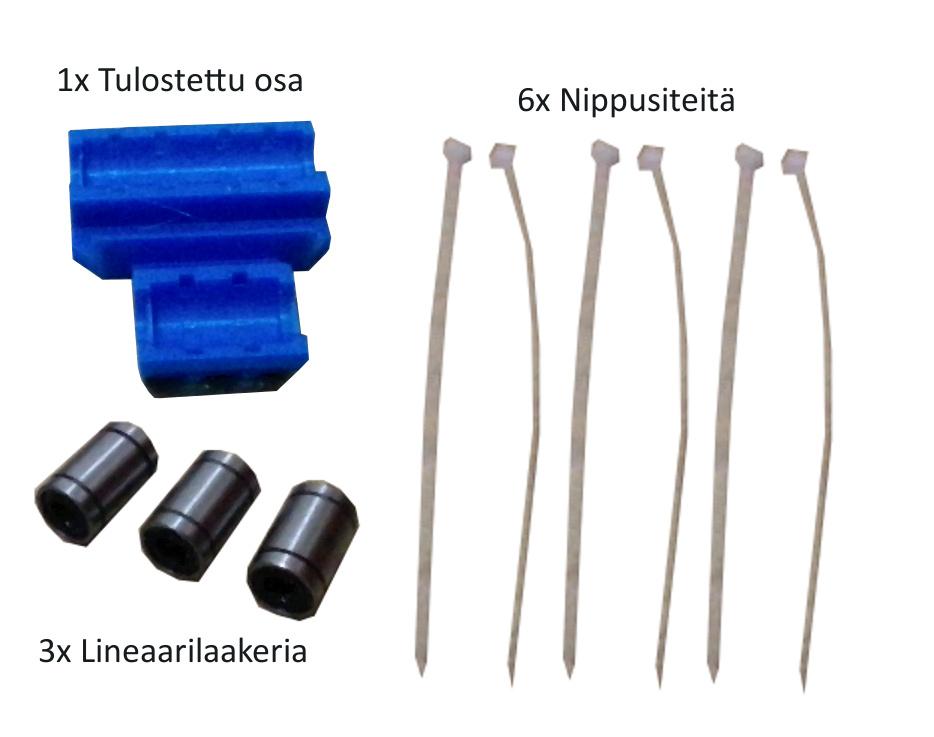

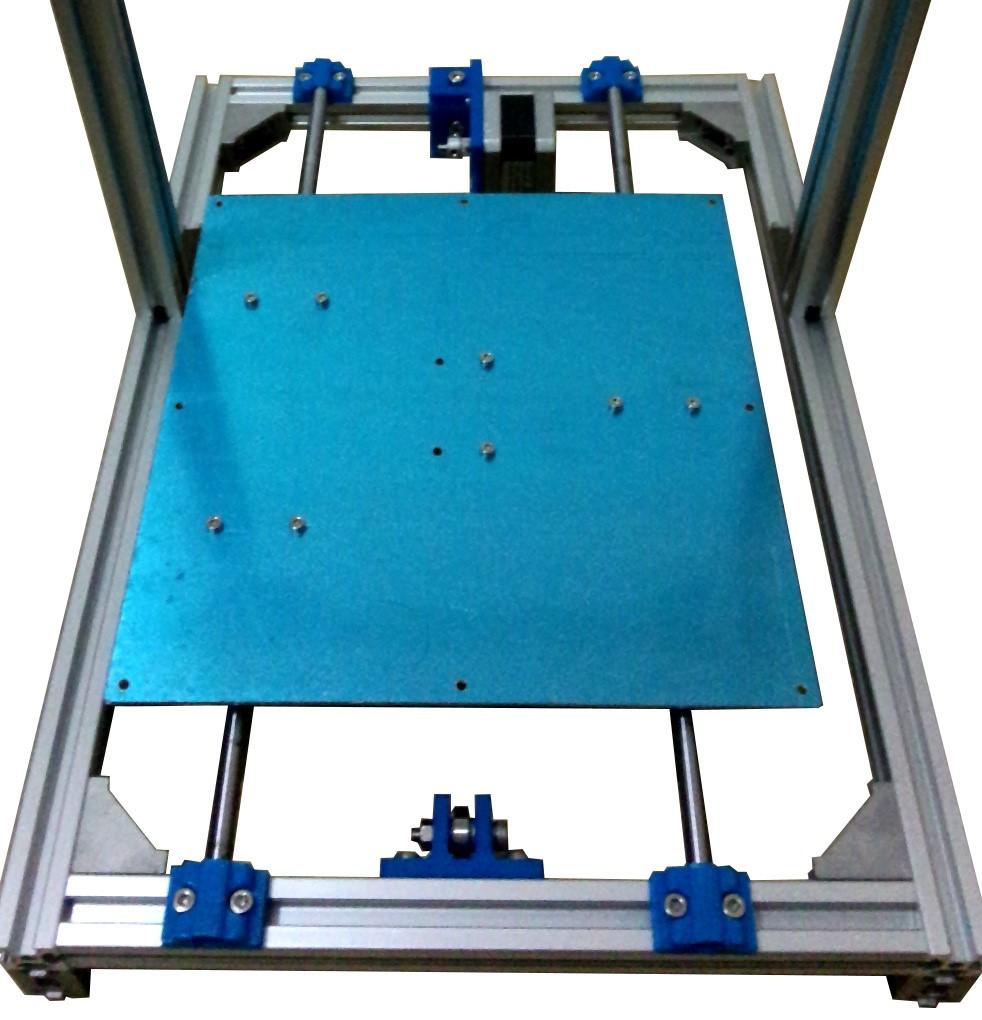

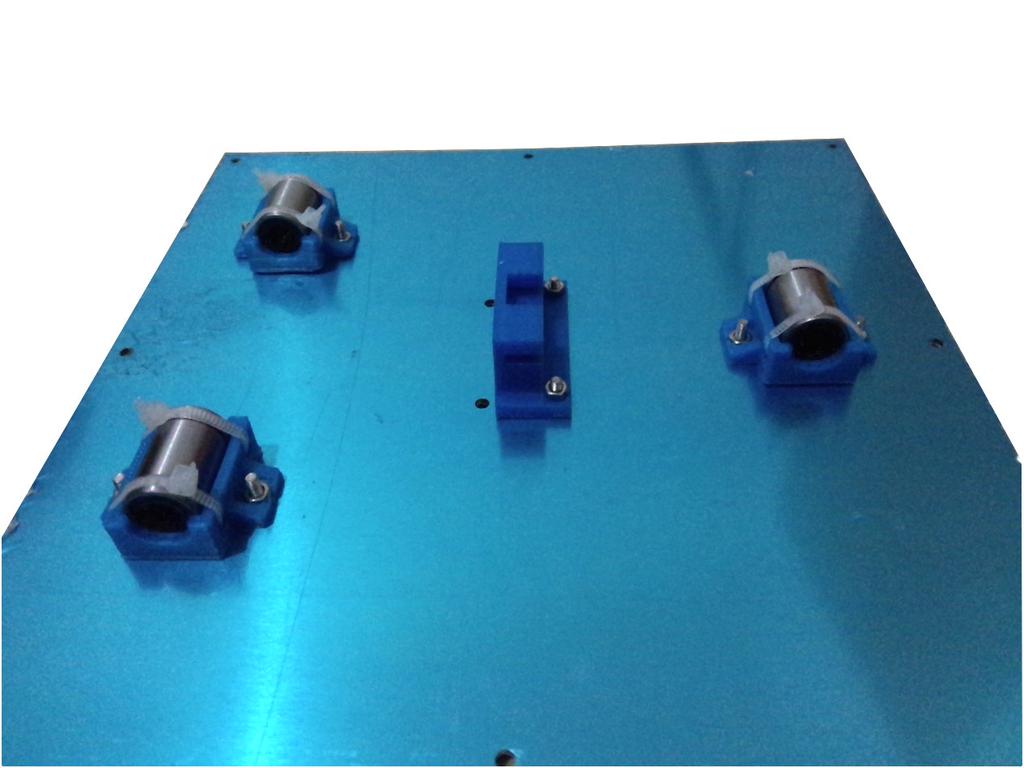

7 3. ALUSTAN RAKENNUS JA KIINNITYS 3.1 Vaihe 1 Aina kun rakentamisessa tarvitaan 3D-tulostettuja osia, joutuu niissä olevia reikiä - mm. ruuveja ja nippusiteitä varten - työstämään hieman kynäveitsellä ja/tai pienellä viilalla. Reiät tapaavat aina olla hieman liian pieniä lähtökohtaisesti. Huom! Älä käytä liikaa voimaa, tulostetut osat voivat haljeta. Myös nippusiteet saa helposti rikki liiallisella voiman käytöllä. Vinkkinä asiakkaaltamme: lineaarilaakerit kannattaa asentaa kuumaliimalla ja hieman vinoon niin, että istuvat tiukasti metallitankoihin /28

8 3.2 Vaihe Vaihe /28

Prusa i3 3D-tulostin Kokoamisohje 3.4 Vaihe 4 3.

9 Prusa i3 3D-tulostin Kokoamisohje 3.4 Vaihe Vaihe 5 Versio 1.0 Kiinnitä hihna siten, ettei siinä ole löysää. Jos näppäilet kiinnitettyä hihnaa, matala basso ääni kertoo että se on riittävän kireä. Jos alusta ei liiku kevyesti työntäen, hihna on liian kireä. Paketissa tulee hihnaa verten myös jousi, mutta se tuntui olevan tarpeeton /28

10 Prusa i3 3D-tulostin Kokoamisohje Versio 1.0 Vaihe 6 10/28

3.7 Vaihe 6 Lasilevyn reunat ovat hyvin teräviä ja ne kannattaa suojata teipillä tai hioa esim. 120 karkeuksisella hiekkapaperilla, muutoin tarvitset laastaria ennemmin tai myöhemmin.

Yksi liitin tulee leikata irti n. 5-10cm päästä ja johdot kuoria. Termistorin johdot ovat tarpeettoman pitkät, joten leikkaa ylimääräinen pois siten, että jäljelle jää n. 50cm.

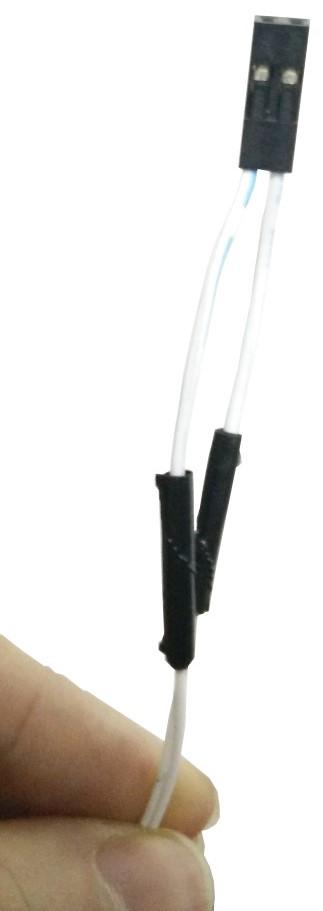

11 3.7 Vaihe 6 Lasilevyn reunat ovat hyvin teräviä ja ne kannattaa suojata teipillä tai hioa esim. 120 karkeuksisella hiekkapaperilla, muutoin tarvitset laastaria ennemmin tai myöhemmin. Itse asiassa, parempi lienee jättää lasin asennus ihan viimeiseksi. 3.8 Vaihe 7 Paketista löytyy kuuden johdon nauha, jonka kussakin päässä on kolme kahden pinnin liitintä. Yksi liitin tulee leikata irti n. 5-10cm päästä ja johdot kuoria. Termistorin johdot ovat tarpeettoman pitkät, joten leikkaa ylimääräinen pois siten, että jäljelle jää n. 50cm. Irti leikattuja johdon paloja (2x n. 40cm) tarvitaan myöhemmin. Liittimen johdot liitetään valkoisiin termistorijohtoihin kiertämällä johdot yhteen sekä käyttämällä kutistuvaa suojamuovia ja kuumailmapuhallinta tai yksinkertaisesti sähkömiehen teippiä eristeeksi /28

12 4. SILLAN RAKENNUS 4.1 Vaihe Vaihe /28

13 4.3 Vaihe 3 Rajakytkimeen tulee liittää johto, jonka toisessa päässä ei enään ole liitintä, koska irroitit sen lämmitettävän alustan termistoria varten (kohta 4.7) /28

14 4.4 Vaihe /28

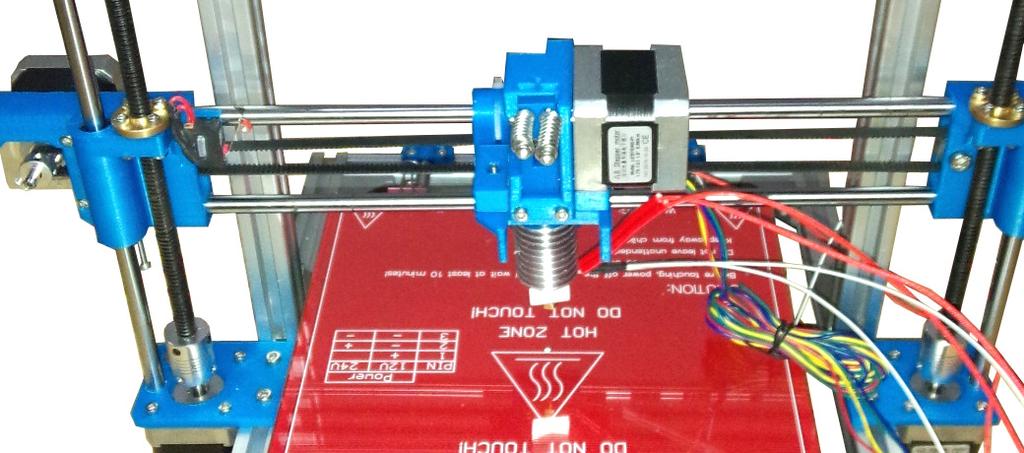

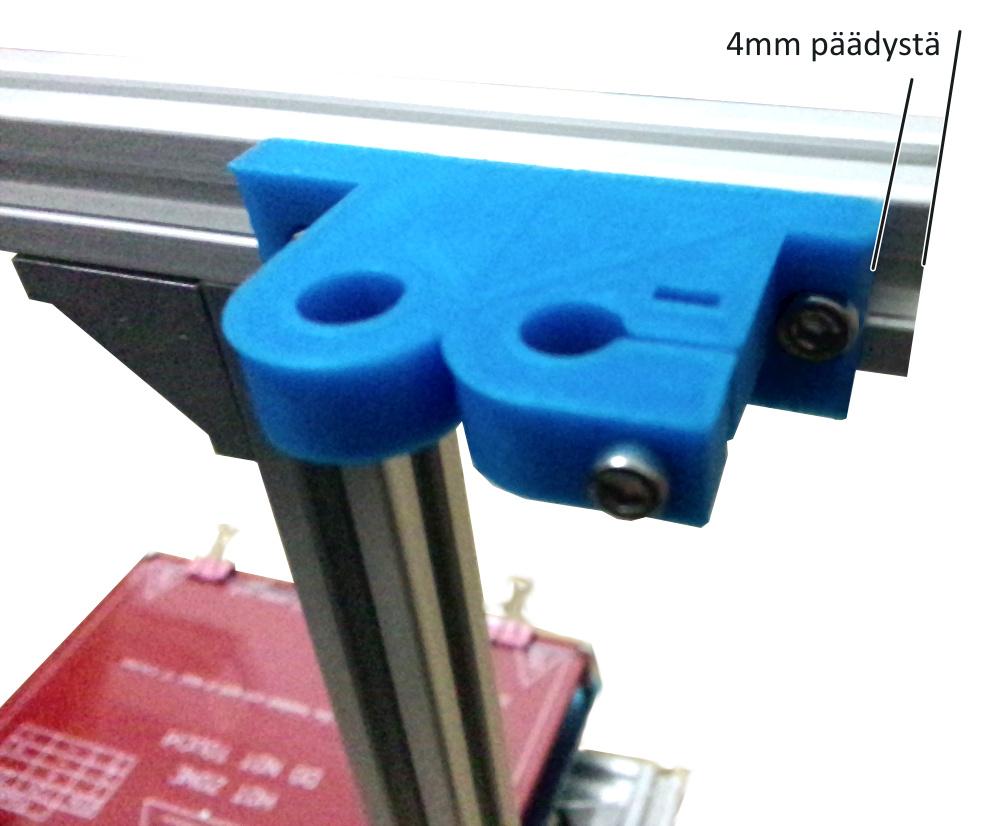

15 Prusa i3 3D-tulostin Kokoamisohje 5. Z-RUUVIT JA SILLAN KIINNITYS 5.1 Vaihe Vaihe Versio /28

16 5.3 Vaihe 3 Z-ruuvit kannattaa öljytä, muutoin ne saattavat kitistä ja ajan mittaan ruostua /28

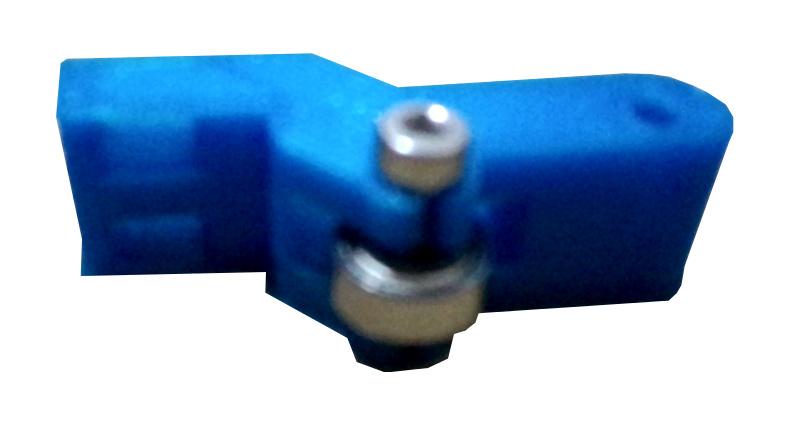

17 Prusa i3 3D-tulostin Kokoamisohje 6. KIRJOITUSPÄÄ 6.1 Vaihe Vaihe Versio /28

18 6.3 Vaihe Vaihe /28

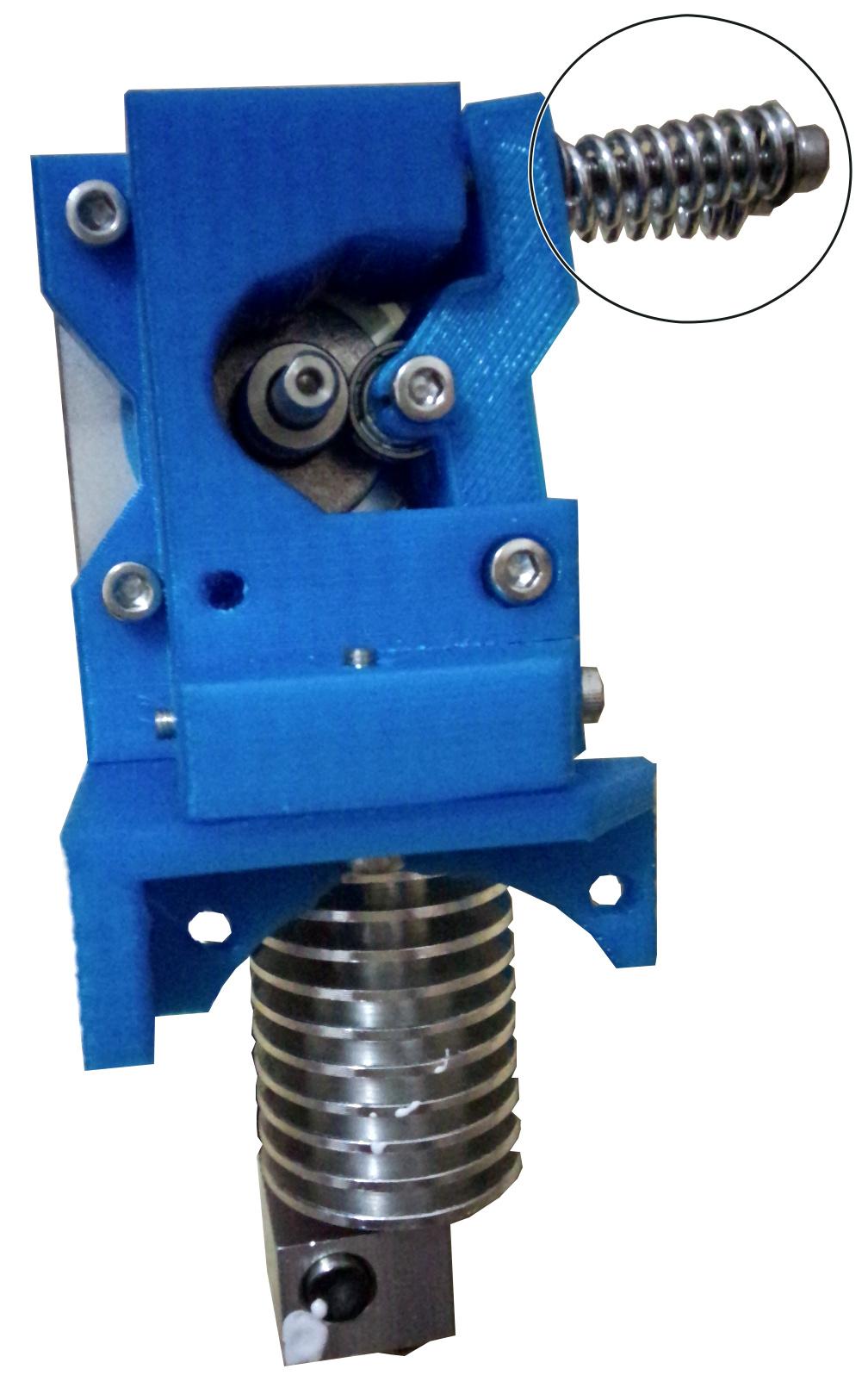

19 6.5 Vaihe /28

6.6 Vaihe 6 Paketista löytyvän kuuden johdon ryppäästä pitäisi olla nyt jäljellä kaksi ehjää paria sekä n. 40cm pitkä pätkä parijohtoa ilman liittimiä.

30cm pitkä parijohto ilman liittimiä. Liitin lyhyemmillä johdoilla liitetään valkoisiin termistorijohtoihin.

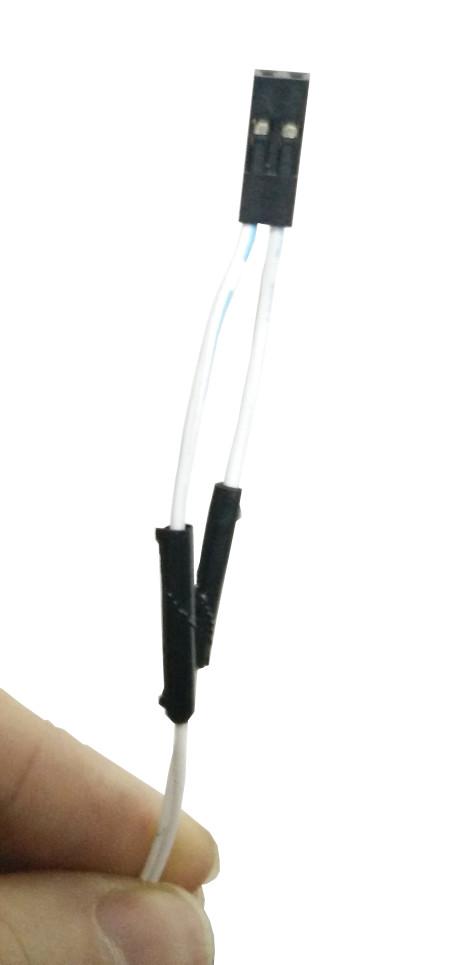

20 6.6 Vaihe 6 Paketista löytyvän kuuden johdon ryppäästä pitäisi olla nyt jäljellä kaksi ehjää paria sekä n. 40cm pitkä pätkä parijohtoa ilman liittimiä. Yksi ehjä pari leikataan kahdesta kohtaa, ensin 5-10cm päästä yhtä liitintä ja sitten n cm päästä toista liitintä. Jäjelle jää n. 30cm pitkä parijohto ilman liittimiä. Liitin lyhyemmillä johdoilla liitetään valkoisiin termistorijohtoihin. Tuulettimen johdot ovat liian lyhyet, joten yhdistämällä kaikki ylimääräiset johdonpätkät on mahdollista saada aikaan kaksi vähintään 100cm pituista johtoa. Alustan termistorista jäi kaksi n. 40cm pitkää johtoa yli, joten kaikki yhteensä: = 110 cm /28

21 6.7 Vaihe 7 Muista hihnan sopiva kireys. Sen tulisi värähdellä näppäiltäessä, silti olematta liian kireä /28

7. VIRTALÄHTEEN, OHJAUSYKSIKÖN, RAJAKYTKINTEN JA TULOSTUSLANKA-PIDIKKEEN

1 Vaihe 1 Varmista rajakytkinten paikat liikuttamalla alustaa / siltaa.

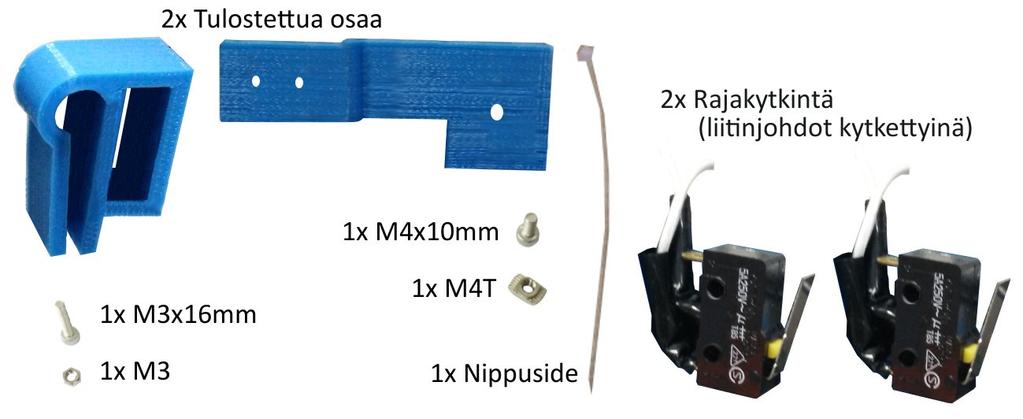

22 7. VIRTALÄHTEEN, OHJAUSYKSIKÖN, RAJAKYTKINTEN JA TULOSTUSLANKA-PIDIKKEEN KIINNITYS 7.1 Vaihe 1 Varmista rajakytkinten paikat liikuttamalla alustaa / siltaa. Kytkimien tulee painua pohjaan ennen kuin alusta tai silta osuvat muihin rakenteisiin. Z-suuntainen rajakytkin tarvitsee aiemmin leikatun liittimen, jolla johdot n cm pitkiä. Alustan rajakytkintä varten voi viimeisestä ehjästä, liittimellisestä parijohdosta leikata n. 50cm pitkä pätkä liittimellä /28

23 7.2 Vaihe /28

24 7.3 Vaihe /28

25 7.4 Vaihe /28

26 8. JOHDOTUS 8.1 Vaihe 1 Pakkauksessa on yksi pitkä, kahden johtimen johto, joka tulee leikata keskeltä kahtia, päät kuoria ja kiinnittää kuvan mukaisesti virhalähteeseen /28

Siirry tämän vaiheen jälkeen käyttöönotto-oppaan pariin! Jos et sellaista löydä paketista, ole yhteydessä asiakaspalvelu@e-ville.

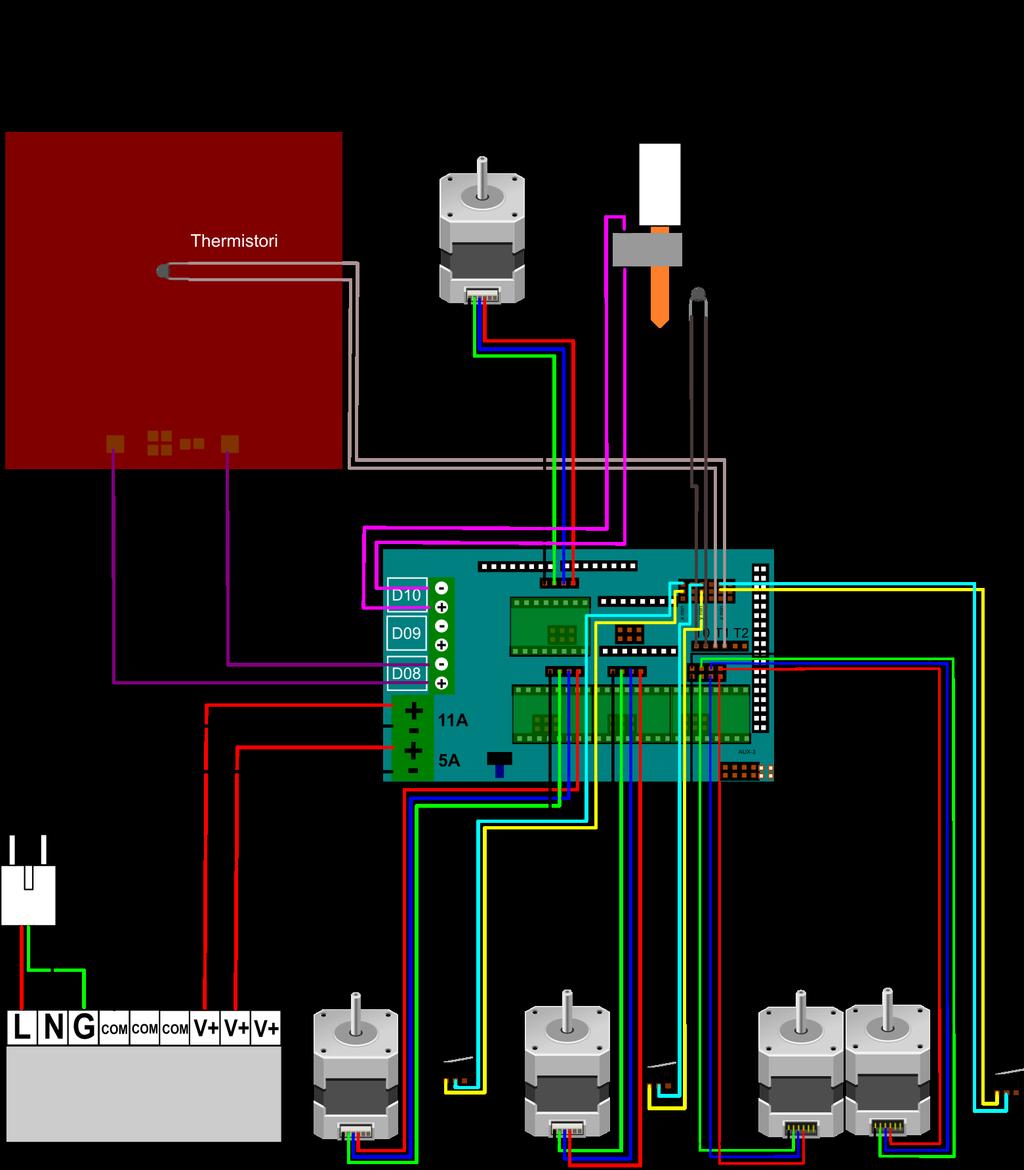

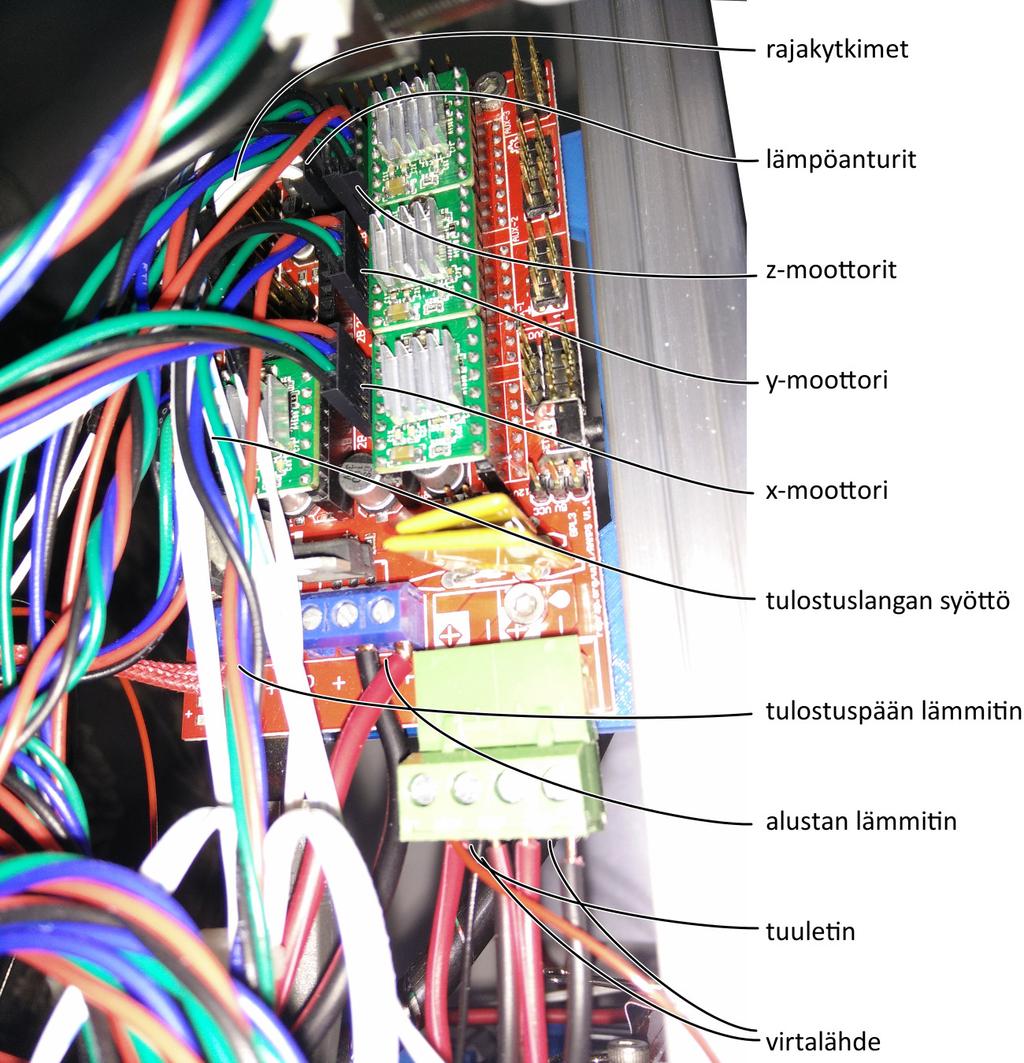

27 8.2 Vaihe 2 Kytkettyäsi kaikki johdot alla olevan kaavion mukaisesti, suojaa kaikki tulostinpään johdot mustalla kierre muovilla. Huom! Älä irroita tai kytke johtoja silloin, kun laitteessa on virrat päällä. Tämä todennäköisesti rikkoo ohjainkorttisi. Siirry tämän vaiheen jälkeen käyttöönotto-oppaan pariin! Jos et sellaista löydä paketista, ole yhteydessä asiakaspalvelu@e-ville.com :iin ja selaile odotellessasi sähköistä versiota täällä: /28

28 /28
