1 Installation instructions, accessories Ohje nro Versio 1.3 Osa nro Sähkötoiminen moottorinlämmitin, 230 V, (R-design) Volvo Car Corporation Sähkötoiminen moottorinlämmitin, 230 V, (R-design) V1.3 Sivu 1 / 22

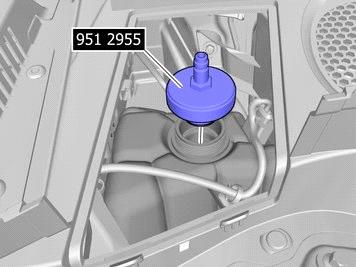

2 Erikoistyökalut Kansi Työkalunumero: Työkalun kuvaus:kansi Työkalutaulut: Jäähdytysnesteen täyttöaukko Työkalunumero: Työkalun kuvaus:jäähdytysnesteen täyttöaukko Työkalutaulut:20 Varuste IMG IMG IMG Sivu 2 / 22
3 IMG Sivu 3 / 22

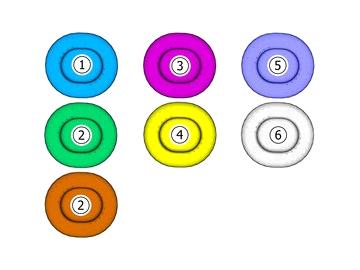

4 Tiedot 1 Lue läpi koko ohje ennen asennuksen aloittamista. Huomautukset ja varoitustekstit ovat turvallisuuden takia ja sen vaaran minimoimiseksi, että jotakin menisi rikki asennuksen yhteydessä. Varmista ennen asennuksen aloittamista, että kaikki ohjeessa mainitut työkalut ovat saatavilla. Toiset ohjeen työvaiheet esitetään vain kuvin. Monimutkaisemmissa työvaiheissa on myös selostusteksti. Mahdollisissa ohjeita tai varustetta koskevissa ongelmissa ota yhteyttä paikalliseen Volvo-myyjään. Värien merkitys 2 Huom! Tästä väritarkasta ilmenee (värituloste sekä sähköinen versio) menetelmävaiheiden kuvissa käytettävien eri värien merkitys.. Käytetään painotetuissa osissa eli osissa, joille tulee tehdä jotain.. Käytetään lisäväreinä, kun on tarpeen näyttää tai korostaa muita osia.. Käytetään kiinnitysosille, jotka pitää irrottaa/asentaa. Voivat olla ruuveja, pidikkeitä, pistokkeita jne.. Käytetään kun osaa ei irroteta kokonaan autosta vaan ripustetaan sivuun. IMG Käytetään vakiotyökaluille tai erikoistyökaluille.. Käytetään taustavärinä auton osissa. Esityöt Sivu 4 / 22
5 3 Avaa konepelti. IMG Akun irtikytkentä 4 IMG Sivu 5 / 22

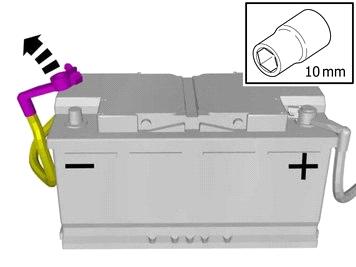

6 5 Irrota akun miinusjohdin. Kiristysmomentti: Akkukaapeli akkuun, 6 Nm IMG Irrotus 6 Irrota pidikkeet. Irrota ruuvit. IMG Sivu 6 / 22

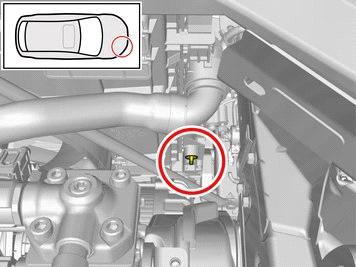

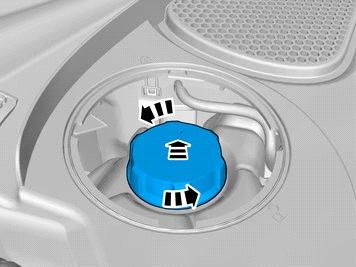

7 7 Irrota merkitty osa. IMG Irrota merkitty osa. IMG Huom! Tarkennettu kuva IMG Sivu 7 / 22

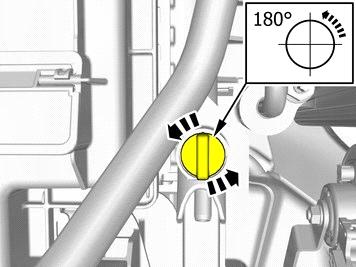

8 10 Huom! Sulje hana, kun jäähdytysneste on valunut ulos. Laita keräysastia auton alle. Laske jäähdytysneste pois. IMG Irrota merkitty osa. Käytä: Pihdit IMG Irrota merkitty osa. IMG Sivu 8 / 22

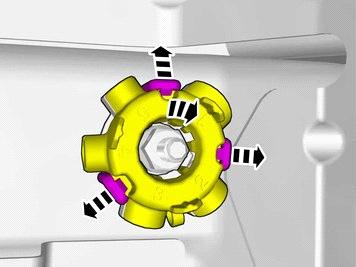

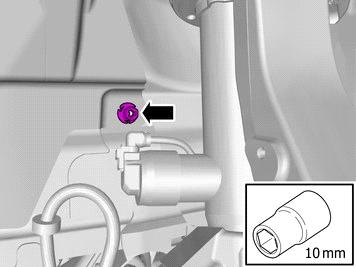

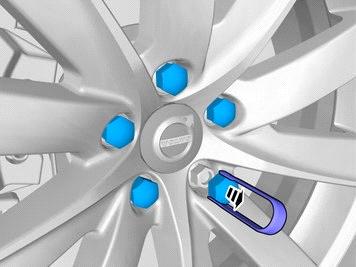

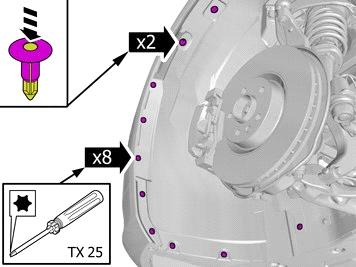

9 13 Irrota pidikkeet. Irrota ruuvit. IMG Irrota mutteri. IMG Sivu 9 / 22

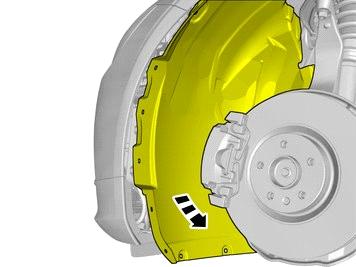

10 15 Käännä sisälokasuoja sivuun. IMG Huom! Tarkennettu kuva IMG Vapauta kiinnikkeet. Käännä merkitty yksityiskohta sivuun. IMG Sivu 10 / 22

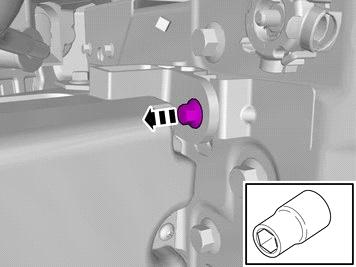

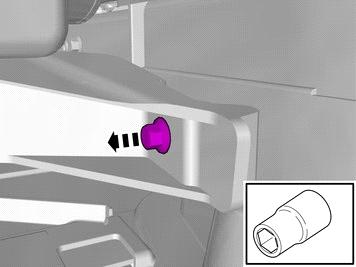

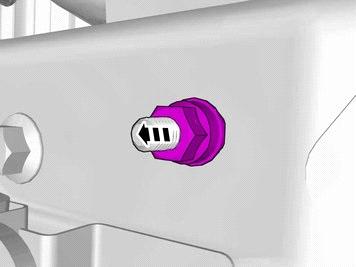

11 18 Irrota mutteri. Osa käytetään uudelleen. IMG Irrota ruuvi. IMG Irrota ruuvi. IMG Sivu 11 / 22

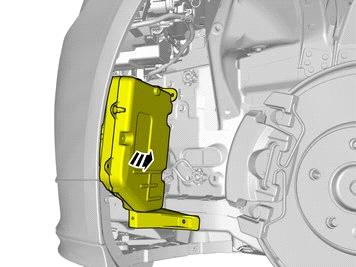

12 21 Käännä merkitty yksityiskohta sivuun. IMG Irrota merkitty osa. IMG Esityöt Sivu 12 / 22

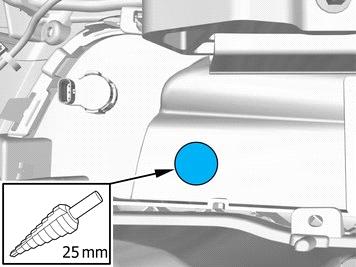

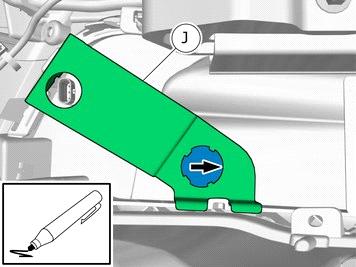

13 23 Mittaa ja merkitse kuvan mukaisesti. IMG IMG Säädä reikää viilalla tai veitsellä tarvittaessa. IMG Sivu 13 / 22

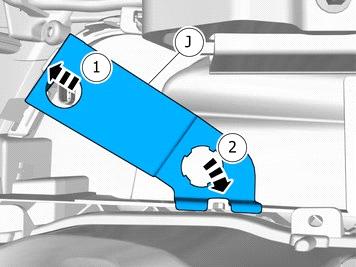

14 Lisävarusteen asennus 26 Asenna osa varaosasarjasta. IMG IMG Sivu 14 / 22

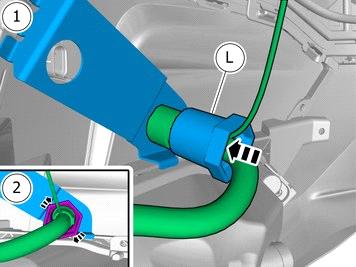

15 28 Vedä johdin läpi. IMG Tiukkaa mutteri. IMG Asenna osa varaosasarjasta. Kiristä nippuside. IMG Sivu 15 / 22

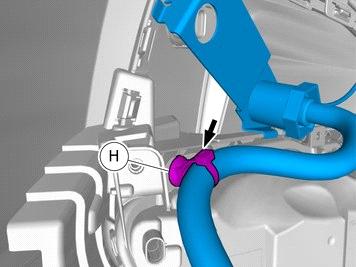

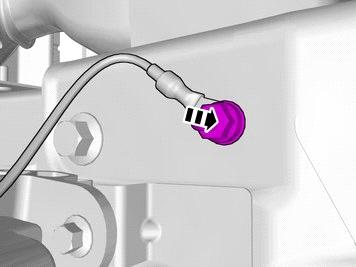

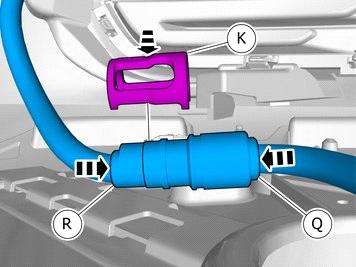

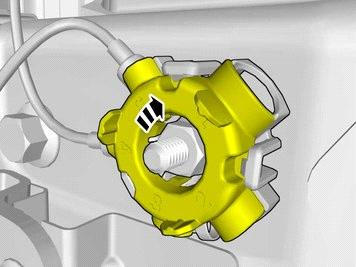

16 31 Tiukkaa mutteri. IMG IMG Kytke liittimet. Asenna lukitus paikalleen. IMG Sivu 16 / 22

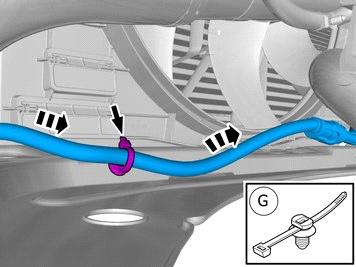

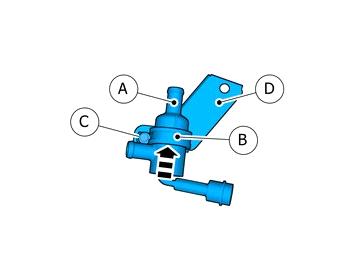

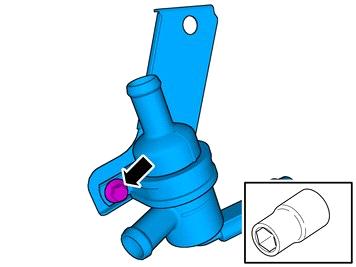

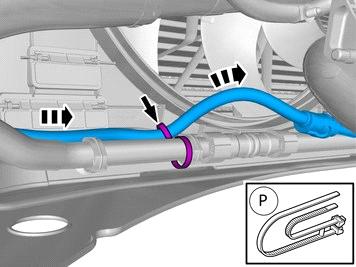

17 34 Asenna pidike/pitimet. Kiristä nippuside. IMG Asenna osa varaosasarjasta. Kiristä nippuside. IMG Koskee autoja, joissa on Power Pulse Sivu 17 / 22

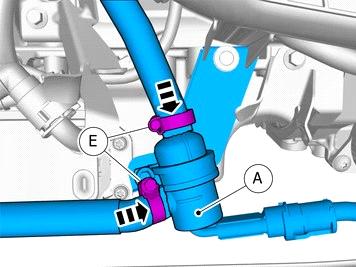

18 36 Asenna osa varaosasarjasta. Kiristä nippuside. IMG Kaikki autot 37 Pidä komponenttia siinä asennossa, johon se asennetaan, ja merkitse letkuihin, mistä kohtaa ne katkaistaan. IMG Sivu 18 / 22

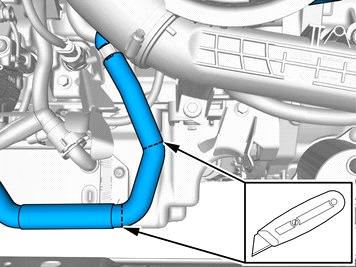

19 38 Varo! Leikkaa varovasti, veitsi luiskahtaa helposti. IMG IMG Tiukkaa ruuvi. Kiristysmomentti: M6, 10 Nm IMG Sivu 19 / 22

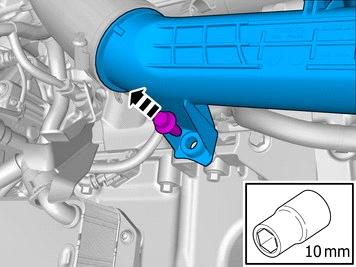

20 41 Irrota ruuvi. Osa käytetään uudelleen. IMG Käännä merkitty yksityiskohta sivuun.. Asenna osa varaosasarjasta.. Tiukkaa ruuvi. IMG Asenna osa varaosasarjasta. Tiukkaa letkunkiristimet. IMG Sivu 20 / 22

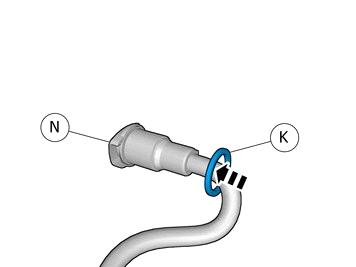

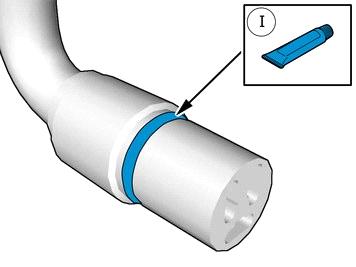

21 44 Varo! Kosketuspintoihin ei saa päästää rasvaa. Voitele O-rengas. IMG Kytke liitin. Asenna lukitus paikalleen. IMG Asennus Sivu 21 / 22
22 46 Huom! Noudata aina valmistajan ohjeita laitteen käsittelyssä. Käytä erikoistyökalua: T , Kansi Käytä erikoistyökalua: T , Jäähdytysnesteen täyttöaukko Lisää jäähdytysnestettä moottorin ollessa käyttölämmin. IMG Aseta irrotetut osat takaisin käänteisessä järjestyksessä. 48 Kiristysmomentti: Alumiinivanne pyörännapaan Vaihe 1: 4 Nm Vaihe 2: 50 Nm Vaihe 3: 140 Nm IMG Sivu 22 / 22
