4 4 Johdanto Tarkoituksenani on esittää kaapelin veto, rasioiden laitto ja kaapelin kytkeminen sekä kertoa hieman yleisesti mitä se tarkoittaa ja miten se tehdään. Olen ottanut kuvia joiden avulla on helpompi ymmärtää mitä kaapeloinnissa tehdään ja mitä kuuluu ottaa huomioon.

5 5 1. Ennen kaapeloinnin aloittamista Ennen kaapeloinnin aloittamista on hyvä tutkia mistä ja minne kaapeli vedetään. Tutki reitti huolellisesti ettei tarvitse vetää kaapelia takaisin jos tulee ongelmia. Useissa rakennuksissa on läpivientireiät tukittu massalla paloturvallisuuden takia. Tarkastele mitä työkaluja tarvitset mukaan, esim. porakone, vasara, ruuvimeisselit ja tarvittaessa muita työkaluja. Useimmiten kaapeli vedetään katossa/katonrajassa, joten tikapuut kannattaa ottaa mukaan. Tarvitset mukaan myös atk-rasiat sekä vaihtoehtoisesti paneelin ristiinkytkentäkaappiin.

6 6 2. Kaapelointi Ennen kuin aloitat kaapelin vetämisen, on hyvä päättää kummasta päästä aloitat kaapelin vetämisen. Jos veto on pitkä, kannattaa ottaa koko kaapelikela mukaan, laittaa putki kelan läpi ja laittaa se sitten jaloille siten, että kaapelia voi vetää kelasta sen pyörien putken ympärillä. Jos kaapeli vedetään välikaton päällä, työskentelyä helpottaa irroittaa valmiiksi kattoa sopivin välimatkoin, niin kaapelinveto ei keskeydy kattojen irroituksen takia. Katon päältä löytyy yleensä kaapeliteline, jolle asetat kaapelin lepäämään. Vanhemmissa rakennuksissa ei kuitenkaan aina kaapelitelinettä ole, joten kaapeli on jätettävä katon päälle makaamaan tai laitettava kiinni putkiin tai muihin järkeviin kohtiin nippusiteillä, mutta ei kuitenkaan kovin kireästi. Kuva 2.1, kaapeli on laitettu nippusiteellä kiinni kaapelitelineeseen, jotta kaapeli pysyisi paikallaan siististi. Nippuside ei saa olla liian kireällä ettei kaapeli kärsi ja että sitä pystyy tarpeen tullen liikuttamaan. Jos matkanvarrella tulee kohta, josta kaapelia ei saa läpi, on porattava seinään reikä. Ensin kannattaa mitata molemminpuolin seinää mihin kohtaan kannattaa reikä sijoittaa. Massatut läpivientireiät täytyy murtaa

7 7 esim. vasaralla ja ruuvimeisselillä, on turha tehdä uutta reikää jos sellainen jo löytyy. Jos taas kaapeli vedetään seinien tai katon tällä puolen, pitää kaapeli kiinnittää seinään esim. TC-kiinnikkeillä jotta kaapeloinnista tulisi hyvän näköinen. Tällöin kaapeli kulkee liitoskohdissa, esim. aivan seinän ja katon rajassa tai seinän ja lattian rajassa. 90-asteen kulmat kaapelin käännöskohdissa ei ole suotavaa vain pakollista, hyvännäköinen ja toimiva lopputulos on kuitenkin päämääränä. Kuva 2.2, TC-kiinnike. Kun kaapeli on saatu kauniisti paikasta A paikkaan B, kannattaa katkaista kaapelin molemmat päät sopivan pituisiksi. On hyvä jättää hieman enemmän kuin oikeasti tarvitset, jos johtoa täytyykin siirtää. Löysät voi jättää kaapelitelineen päälle nättiin silmukkaan. Jos et löydä millään hyvää vaihtoehtoa kaapelin tuomiselle alas rasialle, on kourun asentaminen hyvä vaihtoehto. Kouru laitetaan seinään kiinni ruuveilla. Kaapelin saa hyvin kourun alle piiloon ja siten jos tulevaisuudessa täytyy tuoda joitain muita kaapeleita, hekin voivat käyttää samaa kourua. Kuva 2.3, asennuskouru.

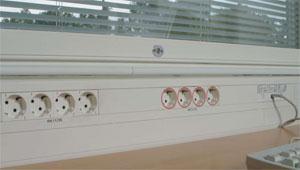

8 8 2.1 Rasiointi Kun kaapeli on saatu päämääräänsä, on aika aloittaa rasioiden laitto. Rasiat voi laittaa seinään kiinni ruuveilla tai esim. asennuskouruun. Kuva 2.1.1, rasioita asennuskourussa. ATK-rasian seinäänkiinnityksessä on pari asiaa otettava huomiion: rasian paikka? tuleeko kaapeli rasialle hyvin? porausmateriaali? (esim. betoni, tiili) Rasian pohjassa on kaksi reikää ruuveille. Kannattaa merkitä tussilla reikien paikat seinään, jotta rasia tulee suoraan ja oikeaan kohtaan. Kuva 2.1.2, ATK-rasia seinässä kiinni. Ympyrällä osoitetut kohdat näyttää ruuvien sijainnin kyseisessä rasiassa. Rasiamalleja on kuitenkin monia, joten kaikissa rasioissa ruuvien paikat eivät ole samat. Neliöllä osoitettu kohta näyttää mistä kaapeli tulee rasiaan. Rasiaan pitää tehdä kolo kaapelille, parhain tapa on leikata pihdeillä kolo alkuun ja päätellä kolo puukolla.

9 9 2.2 Kytkeminen Kytkeminen on työn näppärin osuus, mutta ei vaikea. CAT6-kaapelissa on 4 paria erivärisiä johtoja, jotka kytketään liittimeen. Liittimiä on runsaasti erilaisia eri kategorioille ja turvaluokituksille, mutta jokaiseen on merkitty selvästi minkä värin pari menee mihinkin paikkaan. Vasemmanpuoleinen johto kannattaa merkitä tussilla, sillä on suuri merkitys mittaamisen kannalta että vasen liitin on todellakin vasemmalla. Vasemman tunnistat kaapelissa olevista teksteistä, ne ovat aina vasemmassa kaapelissa. Ensin sinun täytyy kuoria kaapelista noin 10senttimetrin mittainen osa, jotta kytkeminen onnistuu. Tämä osa työstä on helpompi osoittaa kuvilla: Kuva 2.2.1, kuorittu kaapeli. Kaapelissa on muovisukka, joka täytyy poikkaista. Kuva 2.2.2, Kronen KM8-liitin.

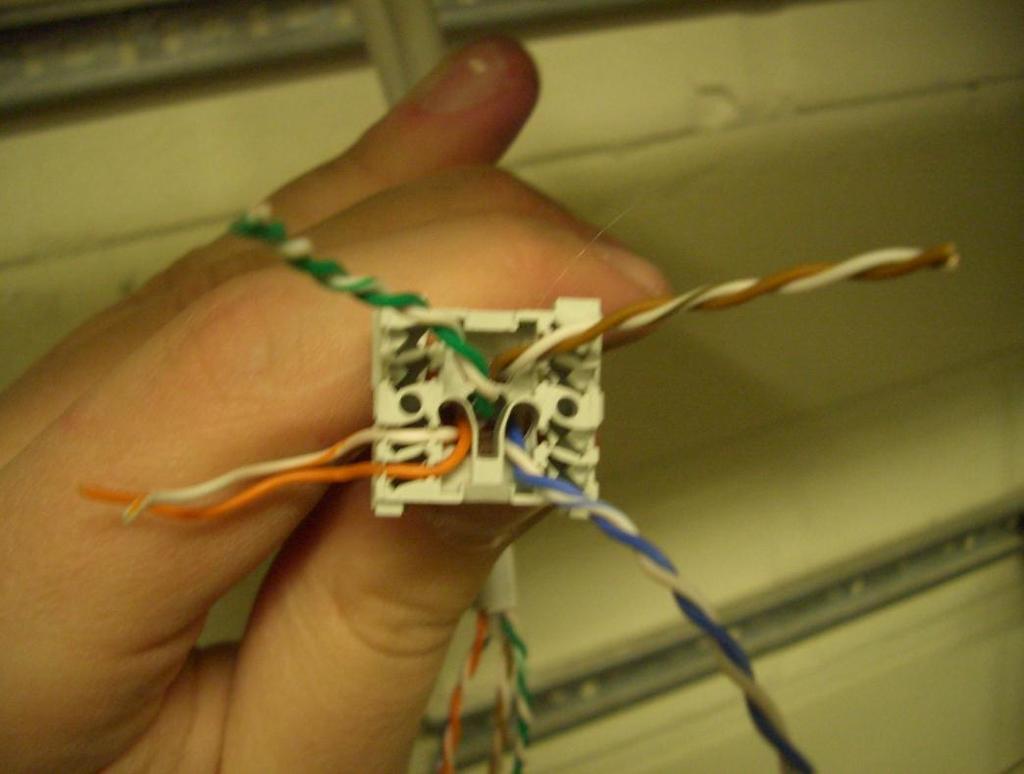

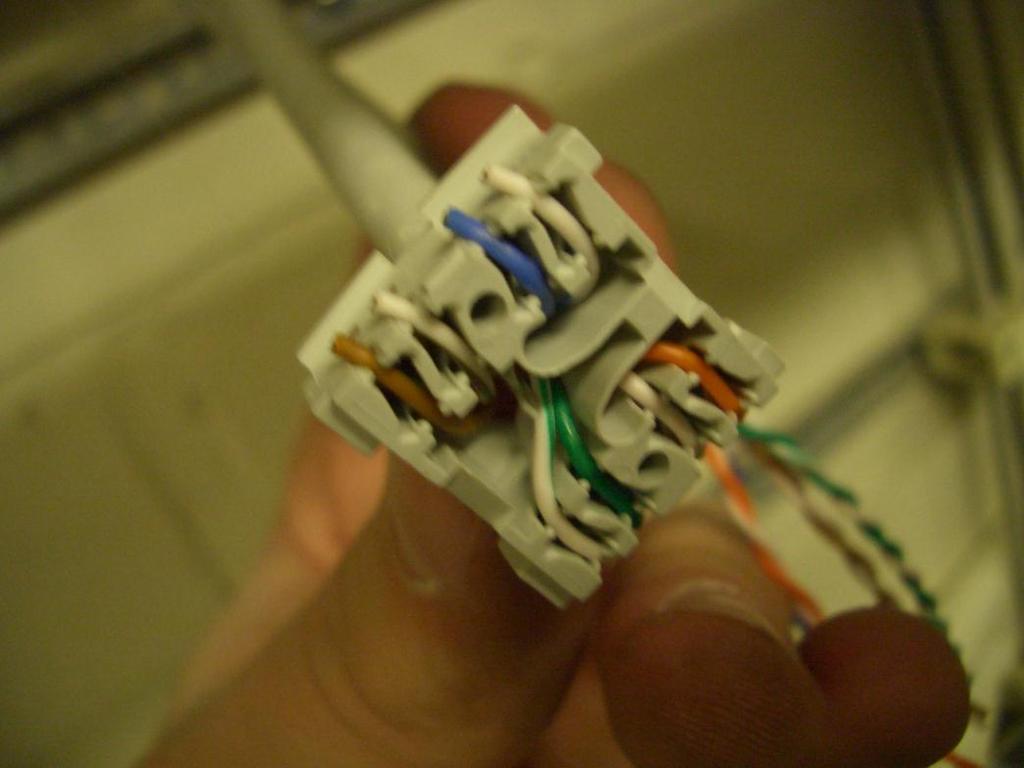

10 10 Kuva 2.2.3, ylemmän kuvan alavasemmalla oleva liittimen osa. Parit tulevat omista rei istään sisään. Sen jälkeen avataan kierteet ja taivutetaan johto omaan koloon. Kuva 2.2.4, parit ovat taivutettu omiin koloihinsa ja napsaistu poikki. Tämän jälkeen voit siirtyä seuraavaan osaan.

11 11 Kuva 2.2.5, äskeisen toiminnon jälkeen asetat mustan osan vaaleamman päälle niin, että liittimestä kuuluu naksahdus. Kuva 2.2.6, kun olet laittanut mustan osan kiinni, tarvitsee sinun enää lisätä sininen osa. Sinisen osan painaminen alas vaatii voimaa. Liitin on valmis.

12 12 Sinun täytyy enää kytkeä liitin rasian keskiöön, tämä käy vain napsauttamalla liitin paikalleen. Tämän jälkeen voit ruuvata rasian kannen paikalleen. ATK-rasia on valmis. Kuva 2.2.7, valmis ATK-rasia. Tulevaisuuden kannalta on hyvä merkata rasia. Rasian merkkaus on tärkeää, koska siitä näkee mistä kaapeli tulee rasiaan. Sen avulla voit helposti mitata ja testata kytkennät. Mittaaminen on hyvin tärkeää, sillä näkee onko kaapeli kunnossa, onko se oikein kytketty ja toimiiko se haluamallasi tavalla. Mittarin käyttö vaatii hieman tuoteoppaan tutkiskelua, mutta toimintona se on hyvin yksinkertainen. Työ on valmis.

13 13 3. Päätelmä Tässä työssä käytiin läpi ATK-kaapeloinnin peruskohdat aina kaapelin vedosta rasian kytkemiseen saakka. Yritin näyttää miten kaapelointi tehdään mahdollisimman yksinkertaisesti ja helposti. Työnä kaapelointi on hyvin yksinkertainen, mutta sitä ei saa tehdä jossei tiedä tiettyjä perusseikkoja. Otin ATK-kaapeloinnin opinnäytetyöni aiheeksi, koska osaan sen hyvin ja minulla on paljon kokemusta siitä.
