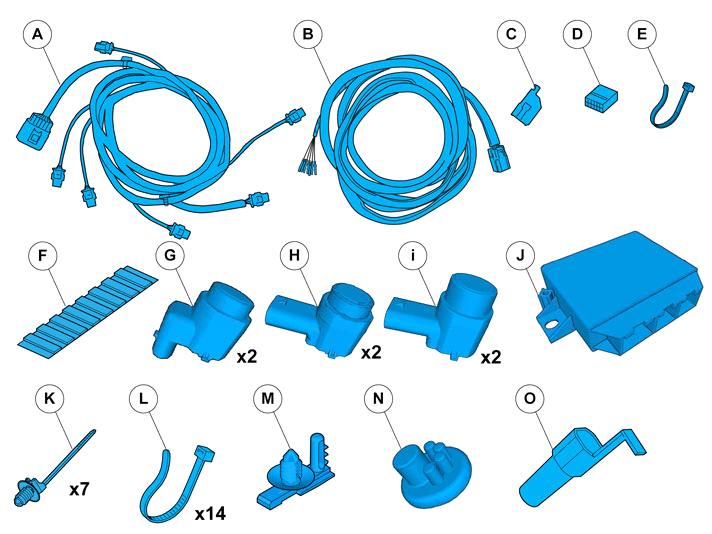

1 Installation instructions, accessories Ohje nro Versio 1.3 Osa nro Pysäköintiapu, ohjain Volvo Car Corporation Pysäköintiapu, ohjain V1.3 Sivu 1 / 76

2 Erikoistyökalut Reikästanssi Työkalunumero: Työkalun kuvaus:reikästanssi Työkalutaulut: Liimapistooli (sarja) Työkalunumero: Työkalun kuvaus:liimapistooli (sarja) Työkalutaulut: Vetojousi Työkalunumero: Työkalun kuvaus:vetojousi Työkalutaulut:80 Materiaali Nimike Osanumero Isopropanoli Hiomapaperi P1000 Volvon alkuperäinen korjausmaali Kirkaslakka, 2-komponentti Primeri Sekoitusputki Liima Sähköteippi Varuste IMG A Sivu 2 / 76

3 IMG Sivu 3 / 76

4 IMG Sivu 4 / 76

5 Pysäköintiapu, eteen, R-design Tiedot 1 Lue läpi koko ohje ennen asennuksen aloittamista. Huomautukset ja varoitustekstit ovat turvallisuuden takia ja sen vaaran minimoimiseksi, että jotakin menisi rikki asennuksen yhteydessä. Varmista ennen asennuksen aloittamista, että kaikki ohjeessa mainitut työkalut ovat saatavilla. Toiset ohjeen työvaiheet esitetään vain kuvin. Monimutkaisemmissa työvaiheissa on myös selostusteksti. Mahdollisissa ohjeita tai varustetta koskevissa ongelmissa ota yhteyttä paikalliseen Volvo-myyjään. Muut tiedot 2 Tämä asennusohje esittää asennuksen vasemmalta ohjattavaan autoon. Oikealta ohjattavaan autoon asennettaessa on työvaiheet tehtävä vastakkaisella puolella ja/tai peilikuvana. Jos menettelyssä on eroa, näytetään menettely myös oikealta ohjattavassa autossa tekstein ja kuvin. Värien merkitys Sivu 5 / 76

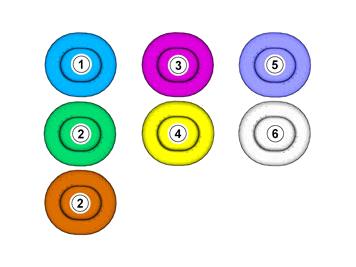

6 3 Huom! Tästä väritarkasta ilmenee (värituloste sekä sähköinen versio) menetelmävaiheiden kuvissa käytettävien eri värien merkitys.. Käytetään painotetuissa osissa eli osissa, joille tulee tehdä jotain.. Käytetään lisäväreinä, kun on tarpeen näyttää tai korostaa muita osia.. Käytetään kiinnitysosille, jotka pitää irrottaa/asentaa. Voivat olla ruuveja, pidikkeitä, pistokkeita jne.. Käytetään kun osaa ei irroteta kokonaan autosta vaan ripustetaan sivuun. IMG Käytetään vakiotyökaluille tai erikoistyökaluille.. Käytetään taustavärinä auton osissa. Maalipinta 4 IMG Sivu 6 / 76

7 5 Puhdista pinta. Käytä: , Isopropanoli Anna kuivua. IMG Matto varovasti pinnan alle. Käytä:, Hiomapaperi P1000 IMG Puhdista pinta. Käytä: , Isopropanoli Anna kuivua. IMG Sivu 7 / 76

8 8 Varo! Suojaa liitäntöjen kosketinpinnat maalilta. Huom! Käytä auton värikoodin mukaista sävyä. Käytä:, Volvon alkuperäinen korjausmaali Käytä vain pohjamaalia. Katso myös purkissa olevaa ohjetta. Anna kuivua. IMG Käytä: , Kirkaslakka, 2-komponentti Katso myös purkissa olevaa ohjetta. Anna kuivua. IMG Varo! Maalin täytyy ensin olla kuivunut maalauksen jälkeen. IMG Sivu 8 / 76

9 Irrotus 11 Aseta virta-avain asentoon 0. IMG Irrota paneeli. IMG Sivu 9 / 76

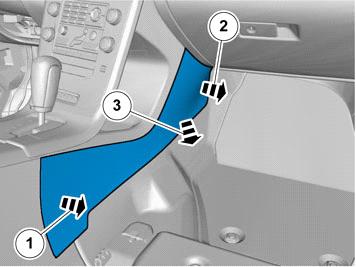

10 13 Käännä matto sivuun. IMG Irrota johdinsarjan pidike.. Irrota liitin. IMG Irrota paneeli. IMG Sivu 10 / 76

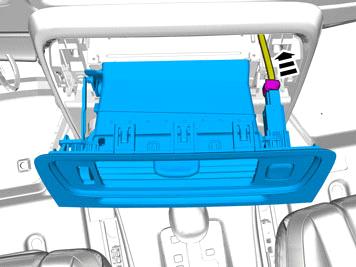

11 16 Irrota liitin, jos sellainen on. IMG IMG Irrota liitin. IMG Sivu 11 / 76

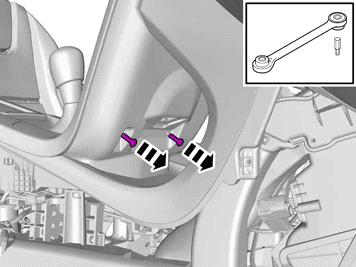

12 19 Irrota ruuvit. IMG Irrota ruuvit. IMG Sivu 12 / 76

13 21 Irrota paneeli. IMG Autot, joissa on automaattivaihteisto 22 IMG Sivu 13 / 76

14 23 Vapauta shift-lock-toiminto. IMG Kaikki autot 24 IMG Autot, joissa on käsivaihteisto Sivu 14 / 76

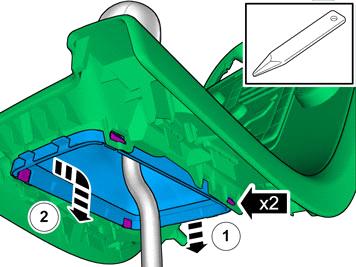

15 25 IMG Kaikki autot 26 Irrota liitin. IMG Sivu 15 / 76

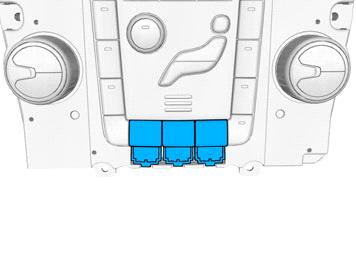

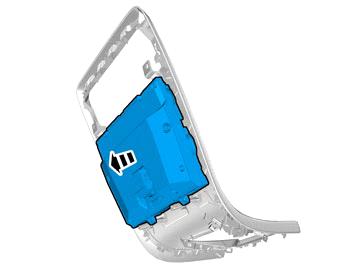

16 27 Irrota ruuvit. IMG Irrota merkitty osa. IMG Huom! Tarkennettu kuva Valitse ensimmäinen vapaa paikka, joka on lähinnä kuljettajaa. IMG Sivu 16 / 76

17 Vasemmalta ohjattavat autot 30 Jos kaikki kytkinpaikat on varattu, on jokin paneelin kytkin poistettava kuvan mukaisessa priorisointijärjestyksessä.. BLIS. Etäisyysvaroitus. Kaistavahti (LDW) IMG Oikealta ohjattavat autot 31 Jos kaikki kytkinpaikat on varattu, on jokin paneelin kytkin poistettava kuvan mukaisessa priorisointijärjestyksessä.. BLIS. Etäisyysvaroitus. Kaistavahti (LDW) IMG Kaikki autot Sivu 17 / 76

18 32 Irrota merkitty osa. IMG Lisävarusteen asennus 33 Asenna osa varaosasarjasta. IMG Asennus Sivu 18 / 76

19 34 Aseta irrotettu osa takaisin. IMG Aseta ruuvit takaisin. IMG Kytke liitin. IMG Sivu 19 / 76

20 Irrotus 37 Irrota tiivistelista. IMG Varo! Etummainen ja ylempi kynnyspaneeli tulee irrottaa yhtenä yksikkönä. IMG Sivu 20 / 76

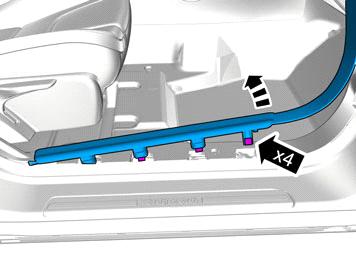

21 39 IMG IMG IMG Sivu 21 / 76

22 42 Käännä matto sivuun. IMG Paikallista läpivientikumi eristysmaton alta. IMG Käännä eriste sivuun. IMG Sivu 22 / 76

23 45 Irrota merkitty osa. Osaa ei käytetä uudelleen. IMG Tee samoin toisella puolella. IMG Sivu 23 / 76

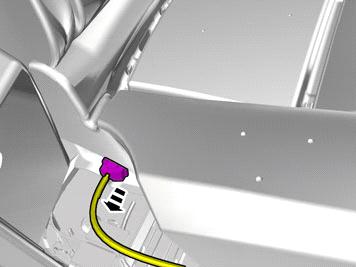

24 47 Irrota liitin, jos sellainen on. Tee samoin toisella puolella. IMG Irrota merkitty osa. IMG Irrota paneeli. IMG Sivu 24 / 76

25 50 Irrota tiivistelistat. IMG IMG IMG Sivu 25 / 76

26 53 Irrota ruuvit. IMG Irrota paneeli. IMG Sivu 26 / 76

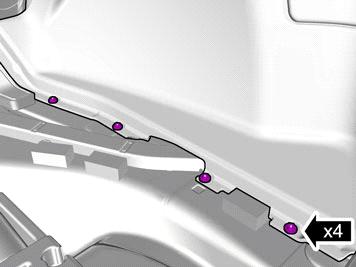

27 55 Irrota paneeli. IMG Irrota merkitty osa. IMG Irrota mutterit. IMG Sivu 27 / 76

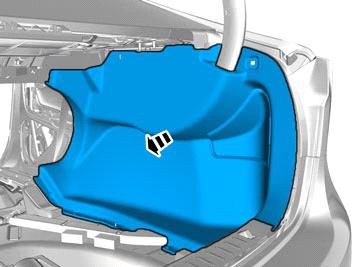

28 58 Irrota pidikkeet. IMG Irrota paneeli. IMG Varo! Vasen puoli! Koskee myös oikealta ohjattavia autoja! Kiristysmomentti: Pyörä pyörännapaan Vaihe 1: 20 Nm Vaihe 2: 140 Nm IMG Sivu 28 / 76

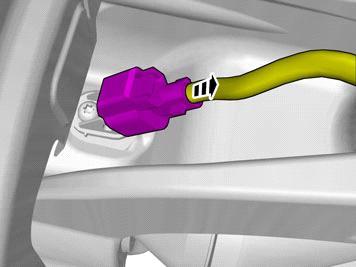

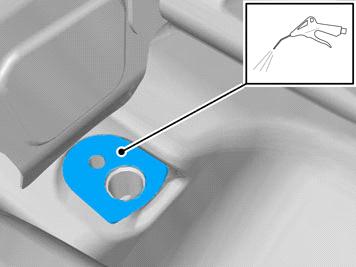

29 61 Huom! Tarkennettu kuva IMG Irrota liitin. IMG Sivu 29 / 76

30 63 Irrota ruuvi. Irrota merkitty osa. Osaa ei käytetä uudelleen. IMG Lisävarusteen asennus 64 Varo! Vasen puoli! Koskee myös oikealta ohjattavia autoja! Huom! Tarkista, että kosketuspinnat ovat puhtaat, eikä niissä ole vieraita materiaaleja. IMG Sivu 30 / 76

31 65 Asenna osa varaosasarjasta. Kiristysmomentti: M5, 5 Nm IMG Kytke liitin. IMG Irrotus Sivu 31 / 76

32 67 Irrota ruuvit. IMG Ajovalojen pesimillä varustetut autot 68 Käännä sisälokasuoja sivuun. IMG Sivu 32 / 76

33 69 Varoitus! Valmistaudu keräämän ulos virtaava neste.. Huom! Teippaa letku kiinni ylös pesunestesäiliön päälle estääksesi pesunesteen valumisen ulos.. Ota pätkä pesunesteletkua. Tee siihen solmu ja laita se pesimen pumppuun, ettei pesunestesäiliö tyhjene. IMG Oikealta ohjattavat autot 70 Käännä pyörää sisäänpäin. IMG Sivu 33 / 76

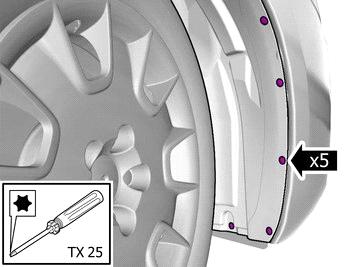

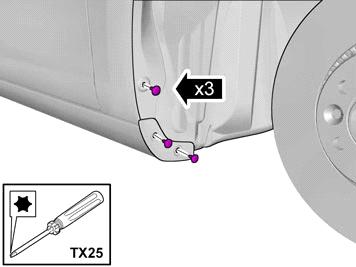

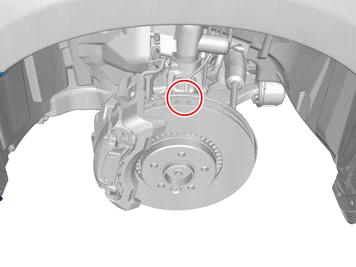

34 71 Irrota ruuvit. IMG Käännä sisälokasuoja sivuun. IMG Vasemmalta ohjattavat autot Sivu 34 / 76

35 73 Kiristysmomentti: Pyörä pyörännapaan Vaihe 1: 20 Nm Vaihe 2: 140 Nm IMG Irrota ruuvit. IMG Irrota ruuvit. IMG Sivu 35 / 76

36 76 Irrota merkitty osa. IMG Irrota mutterit. IMG Irrota merkitty osa. IMG Sivu 36 / 76

37 Kaikki autot 79 Paikallista liitin. IMG Paina lukitsin sisään.. Irrota liitin. IMG Sivu 37 / 76

38 81 Vapauta lukitukset. RHD: Työvaihe suoritetaan vastakkaisella puolella. IMG Irrota merkitty osa. Irrota liitin. RHD: Työvaihe suoritetaan vastakkaisella puolella. IMG Irrota merkitty osa. IMG Sivu 38 / 76

39 84 Irrota pidikkeet. IMG Irrota pidikkeet. Irrota ruuvit. Irrota merkitty osa. IMG Irrota pidike. Irrota ruuvit. Irrota merkitty osa. IMG Sivu 39 / 76

40 87 Irrota merkitty osa. Osaa ei käytetä uudelleen. Tee samoin toisella puolella. IMG Irrota ruuvit. IMG Sivu 40 / 76

41 89 Irrota pidikkeet. IMG Tee samoin toisella puolella. IMG Varo! Aseta puskurinkuori sopivalle alustalle. IMG Sivu 41 / 76

42 92 Paikallista sijaintien merkinnät. IMG Merkitse keskiö. IMG IMG Sivu 42 / 76

43 95 Käytä erikoistyökalua: T , Reikästanssi IMG Puhdista pinta. Käytä: , Isopropanoli IMG Sivu 43 / 76

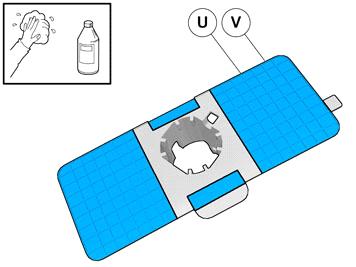

44 97 Puhdista pinta. Käytä: , Isopropanoli IMG Käytä: , Primeri Anna kuivua vähintään 2 minuuttia mutta enintään 60 minuuttia. IMG Käytä: , Primeri Anna kuivua vähintään 2 minuuttia mutta enintään 60 minuuttia. IMG Sivu 44 / 76

45 100 Irrota merkitty osa. Osaa ei käytetä uudelleen. IMG Lisävarusteen asennus 101 Tee samoin toisella puolella. IMG Sivu 45 / 76

46 102 Tee samoin toisella puolella. IMG IMG IMG Sivu 46 / 76

47 105 IMG IMG Tee samoin toisella puolella. IMG Sivu 47 / 76

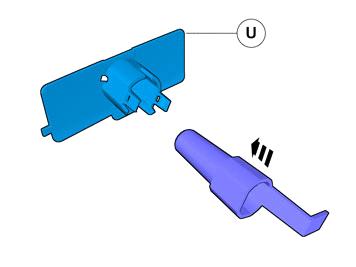

48 108 Huom! Valmistele ja asenna yksi pidin kerrallaan. IMG Huom! Varmista, että teippi tarttuu alustaan. IMG Sivu 48 / 76

49 110 Irrota suojakalvo. IMG Varoitus! Käytä suojakäsineitä. Varoitus! Varmista ilmanvaihdon riittävyys. Käytä erikoistyökalua: T , Liimapistooli (sarja) Käytä: , Sekoitusputki Käytä: , Liima IMG IMG Sivu 49 / 76

50 113 Huom! Pidä kiinni osasta merkkinuolien kohdalta työkalua irrotettaessa. IMG Tee samoin toisella puolella. IMG Aseta johdin paikalleen puskurinkuoreen kiinnittämättä johdinta. RHD: Johdinsarja asetetaan peilikuvana. IMG Sivu 50 / 76

51 116 Kytke liittimet. IMG Huom! Varmista, että johdinkimppu ei näy ulkopuolelta. Sijoita/vedä johdinkimppu kuvan mukaan. IMG Sivu 51 / 76

52 118 Sijoita/vedä johdinkimppu kuvan mukaan. Säädä johdinkimpun sijaintia. Kiristä nippusiteet. IMG IMG Tee samoin toisella puolella. IMG Sivu 52 / 76

53 121 IMG IMG Vasemmalta ohjattavat autot Sivu 53 / 76

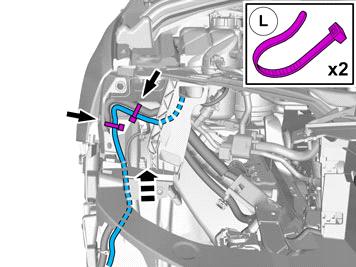

54 123 Käytä:, Sähköteippi IMG Sijoita/vedä johdinkimppu kuvan mukaan. IMG Sijoita/vedä johdinkimppu kuvan mukaan. IMG Sivu 54 / 76

55 126 Irrota ruuvi. IMG Irrota merkitty osa. IMG Vedä johdinsarja olemassa olevan johdinsarjan vieressä. IMG Sivu 55 / 76

56 129 Irrota ruuvit. Irrota merkitty osa. IMG Sijoita/vedä johdinkimppu kuvan mukaan. IMG Sivu 56 / 76

57 131 Irrota mutterit. IMG Käytä erikoistyökalua: T , Vetojousi IMG IMG Sivu 57 / 76

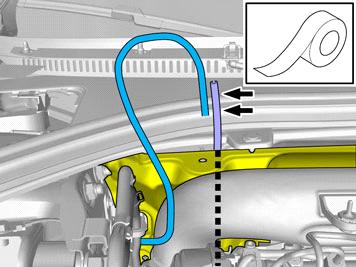

58 134 Käytä:, Sähköteippi IMG Huom! Tarkennettu kuva Huom! Joissakin malleissa läpivientikumi voi olla lämmönsuojapellin peitossa. IMG Vedä johdin läpi. Poista erikoistyökalu. IMG Sivu 58 / 76

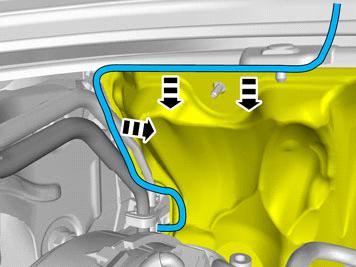

59 137 Sijoita/vedä johdinkimppu kuvan mukaan. IMG Sijoita/vedä johdinkimppu kuvan mukaan. IMG Sivu 59 / 76

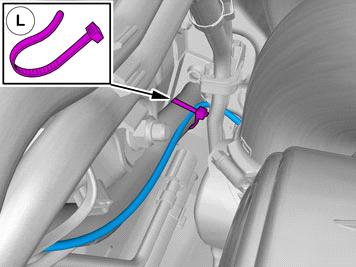

60 139 Kiinnitä johdin. IMG Vedä johdin läpi. IMG Oikealta ohjattavat autot Sivu 60 / 76

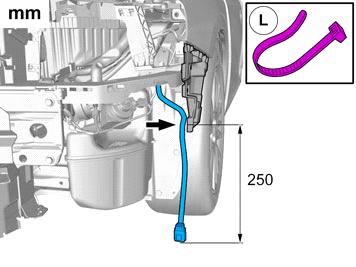

61 141 Käytä:, Sähköteippi IMG Sijoita/vedä johdinkimppu kuvan mukaan. IMG Sijoita/vedä johdinkimppu kuvan mukaan. IMG Sivu 61 / 76

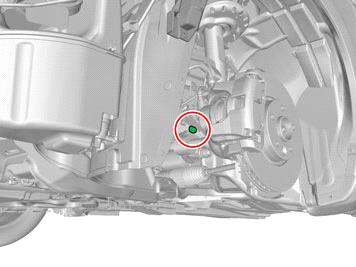

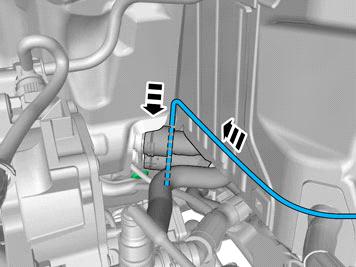

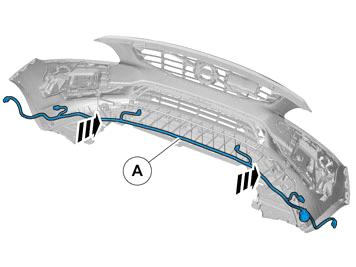

62 144 Sijoita/vedä johdinkimppu kuvan mukaan. IMG Sijoita/vedä johdinkimppu kuvan mukaan. IMG Huom! Tarkennettu kuva IMG Sivu 62 / 76

63 147 IMG Kaikki autot 148 IMG Sivu 63 / 76

64 149 Vedä johdin läpi. IMG Aseta osa kuvan mukaisesti. IMG IMG Sivu 64 / 76

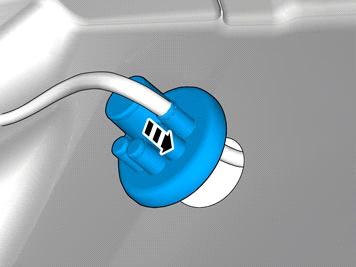

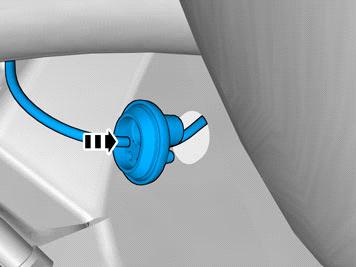

65 152 Huom! Paina kumiläpivienti täysin reiän läpi. Vedä johdin läpi. IMG Huom! Tarkennettu kuva IMG Varo! Tarkasta, että läpivientikumi on tiiviisti korirunkoa vasten. IMG Sivu 65 / 76

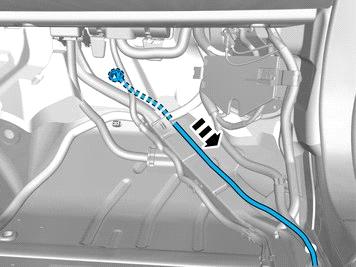

66 155 Sijoita/vedä johdinkimppu kuvan mukaan. IMG Sijoita/vedä johdinkimppu kuvan mukaan. IMG Oikealta ohjattavat autot Sivu 66 / 76

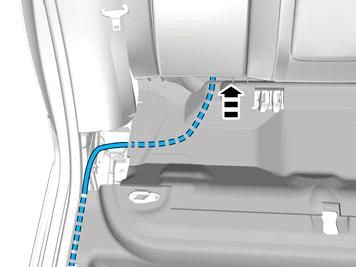

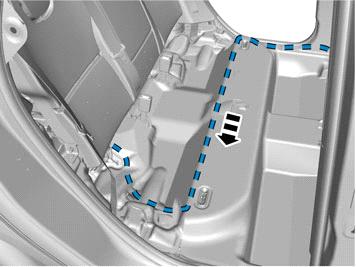

67 157 IMG Kaikki autot 158 IMG Sivu 67 / 76

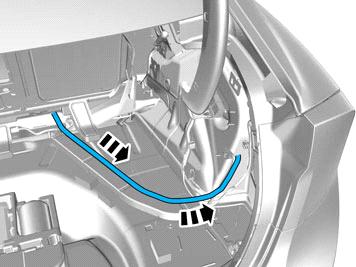

68 159 Sijoita/vedä johdinkimppu kuvan mukaan. IMG Vasemmalta ohjattavat autot 160 Kytke johdinsarjan päätteet liittimeen seuraavasti. IMG Oikealta ohjattavat autot Sivu 68 / 76

69 161 Kytke johdinsarjan päätteet liittimeen seuraavasti. IMG Kaikki autot 162 IMG Sivu 69 / 76

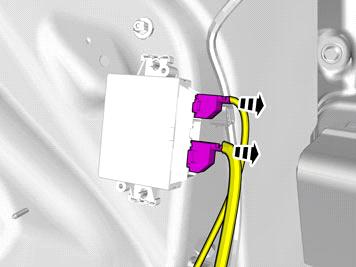

70 163 IMG Irrota liitin, jos sellainen on. Kiinnitä liitin johdinkimppuun Käytä:, Sähköteippi Liitintä ei tule käyttää. IMG Irrota liittimet. IMG Sivu 70 / 76

71 166 Osaa ei käytetä uudelleen. IMG Asenna osa varaosasarjasta. IMG Kytke liittimet. IMG Sivu 71 / 76

72 169 Liitä esivedetty johdin. IMG Huom! Ylimääräinen johdinpituus kiinnitetään nippusiteillä IMG Kaikki autot Sivu 72 / 76

73 171 Aseta puskurinkuori paikalleen asennusta varten. IMG Vasemmalta ohjattavat autot 172 Kytke liittimet. IMG Oikealta ohjattavat autot Sivu 73 / 76

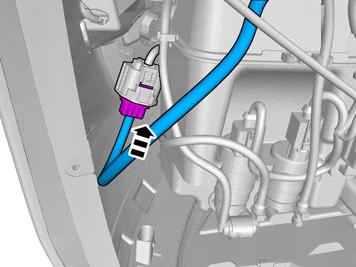

74 173 Kytke liitin. IMG Kytke liitin. IMG Ajovalojen pesimillä varustetut autot Sivu 74 / 76

75 175 Aseta irrotetut osat takaisin käänteisessä järjestyksessä. IMG Kaikki autot 176 Laita puskuri takaisin. IMG Sivu 75 / 76

76 177 Aseta irrotetut osat takaisin käänteisessä järjestyksessä. IMG Lataa lisävarustetoiminnon ohjelmisto (sovellus) noudattamalla VIDA:ssa olevia huoltotietoja. Tilaa ja lataa ohjelmisto, katso: IMG Sivu 76 / 76
