Tavaratilan ritilä, teräs

Transkriptio

1 Ohje nro Versio Osa nro Tavaratilan ritilä, teräs Sivu 1 / 16

2 Erikoistyökalut Niittimutterityökalut Työkalunumero: Työkalun kuvaus:niittimutterityökalut Työkalutaulut:08 Varuste IMG IMG IMG IMG IMG Sivu 2 / 16

3 Tiedot 1 Lue läpi koko ohje ennen asennuksen aloittamista. Huomautukset ja varoitustekstit ovat turvallisuuden takia ja sen vaaran minimoimiseksi, että jotakin menisi rikki asennuksen yhteydessä. Varmista ennen asennuksen aloittamista, että kaikki ohjeessa mainitut työkalut ovat saatavilla. Toiset ohjeen työvaiheet esitetään vain kuvin. Monimutkaisemmissa työvaiheissa on myös selostusteksti. Mahdollisissa ohjeita tai varustetta koskevissa ongelmissa ota yhteyttä paikalliseen Volvo-myyjään. Värien merkitys 2 Huom! Tästä väritarkasta ilmenee (värituloste sekä sähköinen versio) menetelmävaiheiden kuvissa käytettävien eri värien merkitys.. Käytetään painotetuissa osissa eli osissa, joille tulee tehdä jotain.. Käytetään lisäväreinä, kun on tarpeen näyttää tai korostaa muita osia.. Käytetään kiinnitysosille, jotka pitää irrottaa/asentaa. Voivat olla ruuveja, pidikkeitä, pistokkeita jne.. Käytetään kun osaa ei irroteta kokonaan autosta vaan ripustetaan sivuun. IMG Käytetään vakiotyökaluille tai erikoistyökaluille.. Käytetään taustavärinä auton osissa. Irrotus Sivu 3 / 16

4 3 IMG Lisävarusteen asennus 4 Mittaa ja merkitse kuvan mukaisesti. IMG Sivu 4 / 16

5 5 Paikanna verhoilun alla olevat valmiit reiät. IMG Leikkaa mattoon viilto. IMG Tee reiät käyttämällä sarjaan sisältyvää työkalua. Poraa vain ensimmäisen kerroksen läpi IMG Sivu 5 / 16

6 8 Huom! Tarkennettu kuva IMG Käytä erikoistyökalua: T , Niittimutterityökalut Säädä ilmoitettuun arvoon. IMG IMG Sivu 6 / 16

7 11 Työkalun ulomman kierteen tulee olla samalla korkeudella niittimutterin kannan kanssa. IMG IMG Sivu 7 / 16

8 13 Paina työkalua alustaa vasten. Pidä työkalu oikeassa kulmassa alustaan nähden. Tiukkaa annettuun arvoon työkalulla. IMG Tarkastus 14 Mittaa Käytä: Työntömitta IMG Lisävarusteen asennus 15 Asenna niittimutteri toiseen reikään. Sivu 8 / 16

9 16 IMG Asenna ruuvit. IMG Huom! Käytä vain kohtuullista voimaa. Tiukkaa ruuvit. IMG Sivu 9 / 16

10 Irrotus 19 IMG Lisävarusteen asennus 20 Mittaa ja merkitse kuvan mukaisesti. IMG Sivu 10 / 16

11 21 Paikanna verhoilun alla olevat valmiit reiät. IMG Leikkaa mattoon viilto. IMG Tee reiät käyttämällä sarjaan sisältyvää työkalua. IMG Sivu 11 / 16

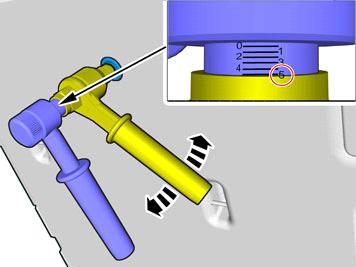

12 24 Huom! Tarkennettu kuva IMG Käytä erikoistyökalua: T , Niittimutterityökalut Säädä ilmoitettuun arvoon. IMG IMG Sivu 12 / 16

13 27 Työkalun ulomman kierteen tulee olla samalla korkeudella niittimutterin kannan kanssa. IMG IMG Sivu 13 / 16

14 29 Paina työkalua alustaa vasten. Pidä työkalu oikeassa kulmassa alustaan nähden. Tiukkaa annettuun arvoon työkalulla. IMG Tarkastus 30 Mittaa Käytä: Työntömitta IMG Lisävarusteen asennus Sivu 14 / 16

15 31 IMG Asenna ruuvit. IMG Huom! Käytä vain kohtuullista voimaa. Tiukkaa ruuvit. IMG Sivu 15 / 16

16 Sivu 16 / 16
