Asennusohje aurinkopaneeliteline
|
|
- Aili Jääskeläinen
- 6 vuotta sitten
- Katselukertoja:
Transkriptio
1 Asennusohje aurinkopaneeliteline
2 Sisällysluettelo 1. Kehikon kokoonpano ja kiinnitys kattoon Aurinkopaneelien asennus Aurinkopaneelien sähköinen kytkentä Kytkentä pienjänniteverkkoon Kytkentä suurjänniteverkkoon Kytkentä sähköverkkoon...9
3 JOHDANTO Tämän ohjeen tarkoituksena on tarjota edellytykset aurinkopaneelitelineiden asianmukaiselle asennukselle. Ohjeiden noudattamatta jättäminen siirtää vastuun suoraan asentajalle itselleen. Paneelien kytkennän suurjännite- tai sähköverkkoon saa tehdä ainoastaan sähköalan ammattilainen. 1. Kehikon kokoonpano ja kiinnitys kattoon Kiinnitä tukikolmiot kattoon samaan linjaan (kuva 1.a.). Tukikolmioiden väliset etäisyydet on esitetty telinetoimituksen mukana tulleessa CAD-kuvassa. Kuva 1.a.) Tukikolmioden aaltopeltikattoon. kiinnitys konesaumakattoon. b.) Tukikolmioiden kiinnitys Kiinnityksessä voidaan hyödyntää erillisiä kiinnikkeitä (kuva 1.a) tai vaihtoehtoisesti porata tukikolmion läpi suoraan katteeseen kiinni (kuva 1.b). Katteeseen poratessa on porattu reikä tiivistettävä vuotojen välttämiseksi. Yksittäisen telineen jalkojen ideaalinen etäisyys on 88 cm (kuva 2.a.). Tällöin teline antaa aurinkopaneelille parhaan tuen.

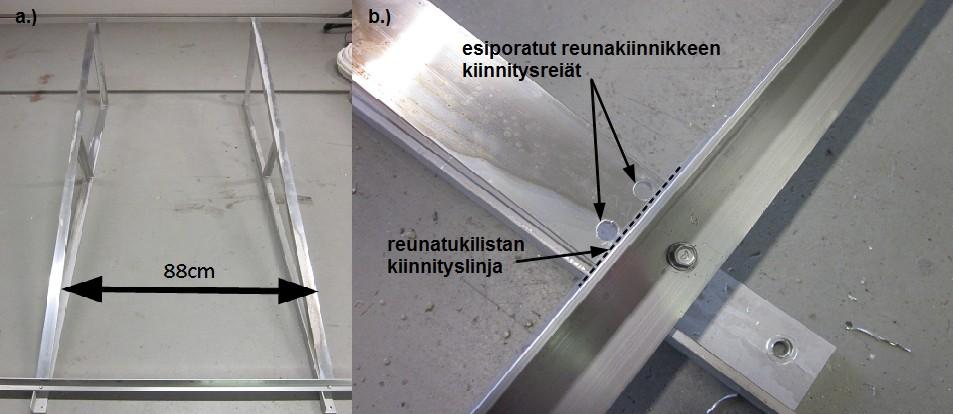

4 Kuva 2.a.) Yksittäisen telineen tukikolmioden välinen etäisyys. b.) Reunatukilistan kiinnitys. Tukikolmioiden kiinnittämisen jälkeen asennetaan tukikolmioiden reunatukilistat (35x35x3), jotka asennetaan tukikolmion alapäähän tukikolmioon esiporattujen reikien alapuolelle (kuva 2.b.) ja yläpäähän esiporattujen reikien yläpuolelle. Reunatukilistat kiinnitetään 4,8x16 poraruuveilla. Kannattaa porata ensin Ø 3,3mm reiät reunatukilistan ja tukikolmion läpi, jotta ruuvien poraaminen on helpompaa. Kuva 3.a.) Reunalistan kiinnitys. b.) Vinotukien kiinnitys. Reunatukilistojen kiinnityksessä on tärkeää, että tukikolmioiden etäisyys toisiinsa nähden tulee mitoituksen mukaiseksi ja että tukikolmiot tulevat pystysuoraan. Reunatukilistat sahataan kiinnityksen jälkeen sopivaan mittaan. Reunatukilistojen asennuksen jälkeen asennetaan vinotuet (30x2) ristiin telineen takaosaan 4,8x16 poraruuveilla. Vinotuet kiinnitetään jokaiseen tukikolmioon (kuva 3.b).
5 2. Aurinkopaneelien asennus Paneelien asennus aloitetaan telineen alaosasta. Paneelien asennusvaiheessa on tärkeää varmistaa, että paneelit asennetaan halutun sähkökytkennän mukaisesti, koska paneelista tulevat liittimet eivät yllä molemmissa suunnissa yhtä pitkälle. Tukikolmion etuosaan esiporattuihin reikiin kiinnitetään reunakiinnike (35x35 L=50) kahdella M6x55 pultilla, joihin kierretään M6 nyloc -mutterit sormikireydelle (kuva 4. a). Tämän jälkeen telineen alaosan paneelit työnnetään viistosti paikoilleen reunakiinnikkeen alle. Paneeli asennetaan sivuttaissuunnassa telineen keskelle. Kuva 4. a.) Reunakiinnike sormikireydellä. b.) Paneeli asennettuna paikoilleen. Kun alimmat paneelit ovat paikoillaan, voidaan alarivin reunakiinnikkeiden pultit kiristää (kuva 4.b.). Kuva 5. Aurinkopaneelin asennus paikoilleen Tämän jälkeen asennetaan keskikiinnike (30x5 L=50) edellä kiinnitettyjen paneelien yläosaan M6x55 pulteilla, joihin kierretään M6 nyloc -mutterit sormikireydelle (kuva 6.a.). Paneelit työnnetään viistosti paikoilleen (kuva 6.b.) ja pultit voidaan kiristää.

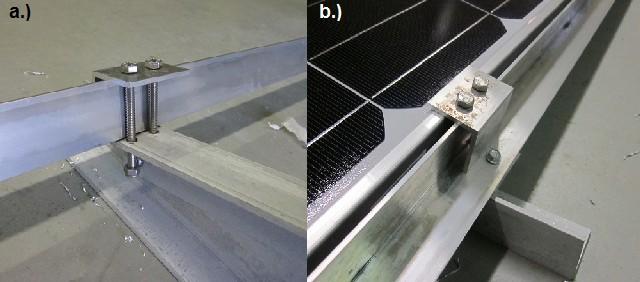

6 Kuva 6.a.) Keskikiinnike sormikireydellä. b.) Paneelin asentaminen paikoilleen. Ylimmät paneelit työnnetään keskikiinnikettä vasten kuten kuvassa 6.b. Kun paneeli on paikoillaan, laitetaan reunakiinnike paikoilleen (kuva 7.) samoin kuin alimman rivin paneeleja asennettaessa. Kuva 7. Ylin paneeli asennettuna paikoilleen. Tämän jälkeen reunakiinnikkeiden pultit voidaan kiristää ja paneelien asennus telineisiin on valmis.
7 3. Aurinkopaneelien sähköinen kytkentä 3.1 Kytkentä pienjänniteverkkoon Kytkennöissä on aina otettava huomioon tasajännitteen napaisuus, + ja -. Virheellinen kytkentä saattaa aiheuttaa henkilövahinkoja tai laiterikkoja. Kuvassa 8. on esitetty paneelien kytkentä pienjänniteverkkoon. Paneeli Kuorma -valaistus - jääkaappi - jne. Lataussäädin Sulake 25A Sulake 25A Akku Kuva 8. Paneelien kytkentä pienjänniteverkkoon. Käytettävien johtimien poikkipinta-alojen on oltava riittävän suuret, jotta tehohäviöt ovat mahdollisimman pienet. Paneelilta lataussäätimelle tulevien kaapelien poikkipinta-ala on oltava minimissään 6 neliömillimetriä. Johtimien pituudet on myös pidettävä mahdollisimman lyhyinä, koska johtimen pituuden kasvaessa myös tehohäviöt kasvavat. Yksittäinen paneeli (250W) tuottaa enintään 30,4V jännitteen ja 8,0A virran. Kaksi paneelia sarjaan kytkettynä tuottaa enintään 60,8V jännitteen ja 8,0A virran. Kaksi paneelia rinnan kytkettynä tuottaa enintään 30,4V jännitteen ja 16,0A virran. Kytkettäessä useampia paneeleita on huomioitava lataussäätimen ominaisuudet.
8 3.2 Kytkentä suurjänniteverkkoon Sähkökytkennät saa suorittaa vain sähköalan ammattilainen. Sarjaan kytkettynä paneelien tuottama tasajännite nousee jopa 700 volttiin. Johtimet ja jakorasiat on kiinnitettävä asianmukaisesti. Paneelit voidaan kytkeä joko suoraan vesivaraajan sähkövastukseen tai invertterin kautta talon sähköverkkoon. Paneelien kytkentä vastukseen: Kuvassa 9. on kytketty kaksitoista paneelia kahteen kuuden paneelin sarjaan rinnan. esim. vastus 230V/3000W Kuusi paneelia sarjaan kytkettynä Kuusi paneelia sarjaan kytkettynä jakorasia L Paneelin runko Turvakytkin Vastus N Sulake 25A Kuva 9. Paneelien kytkentä vastukseen.
9 3.3 Kytkentä sähköverkkoon Paneelit on myös mahdollista kytkeä sähköverkkoon. Paneelien määrä määrittelee invertterin eli vaihtosuuntaajan ominaisuudet. Kuvassa 10. on esitetty periaatekuva sähköverkkoon kytkennästä Kuva 10. Paneelien kytkentä sähköverkkoon. Kuvassa 10 on esitetty: 1. Aurinkopaneelit 4. Sulaketaulu 2. Invertteri eli vaihtosuuntaaja 5. Kuorma 3.Turvakytkin 6. Sähköverkko Kytkentä voidaan toteuttaa joko sähköverkon yhteen vaiheeseen tai vaihtoehtoisesti kaikkiin kolmeen vaiheeseen. Esimerkki 1-vaihekytkennästä: Haluttu teho: 3kW (maksimiteho) 12 paneelia (250W) kytketään 1-vaiheinvertteriin. Esimerkki 3-vaihekytkennästä: Haluttu teho: 3kW (maksimiteho) 36 paneelia kytketään 3-vaiheinvertteriin.
