1 Suomenkielinen käännös: SLOWorks Ky / Stepcraft.fi versio 1.0/2015

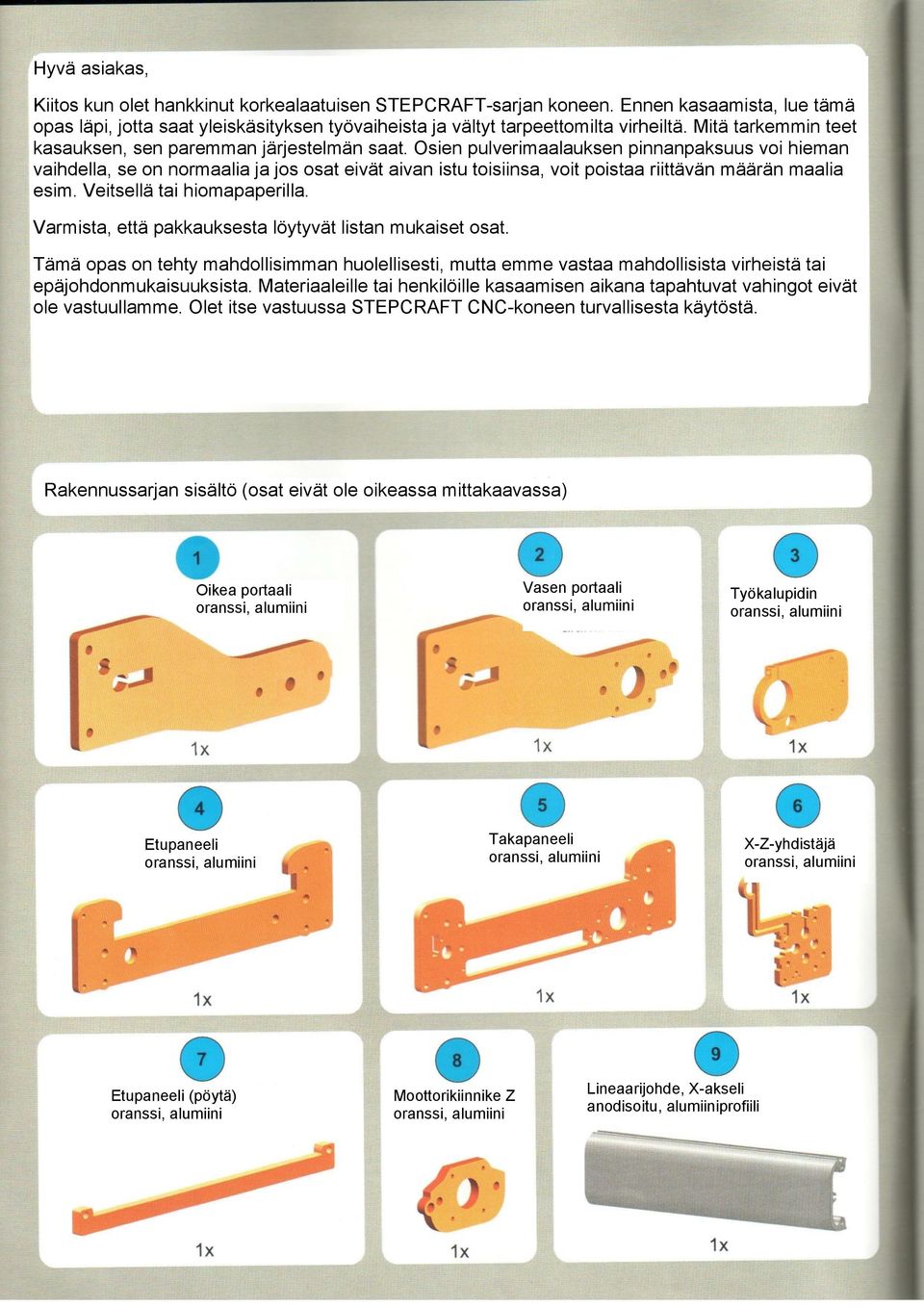

2 Hyvä asiakas, Kiitos kun olet hankkinut korkealaatuisen STEPCRAFT-sarjan koneen. Ennen kasaamista, lue tämä opas läpi, jotta saat yleiskäsityksen työvaiheista ja vältyt tarpeettomilta virheiltä. Mitä tarkemmin teet kasauksen, sen paremman järjestelmän saat. Osien pulverimaalauksen pinnanpaksuus voi hieman vaihdella, se on normaalia ja jos osat eivät aivan istu toisiinsa, voit poistaa riittävän määrän maalia esim. Veitsellä tai hiomapaperilla. Varmista, että pakkauksesta löytyvät listan mukaiset osat. Tämä opas on tehty mahdollisimman huolellisesti, mutta emme vastaa mahdollisista virheistä tai epäjohdonmukaisuuksista. Materiaaleille tai henkilöille kasaamisen aikana tapahtuvat vahingot eivät ole vastuullamme. Olet itse vastuussa STEPCRAFT CNC-koneen turvallisesta käytöstä. Rakennussarjan sisältö (osat eivät ole oikeassa mittakaavassa) Oikea portaali oranssi, alumiini Vasen portaali oranssi, alumiini Työkalupidin oranssi, alumiini Etupaneeli oranssi, alumiini Takapaneeli oranssi, alumiini X-Z-yhdistäjä oranssi, alumiini Etupaneeli (pöytä) oranssi, alumiini Moottorikiinnike Z oranssi, alumiini Lineaarijohde, X-akseli anodisoitu, alumiiniprofiili

3 Lineaarijohde, Y-akseli anodisoitu, alumiiniprofiili Suoja, Y-akseli anodisoitu, alumiiniprofiili Lineaarijohde, Z- akseli anodisoitu, alumiiniprofiili Kierretanko, X-akseli Ø8x2mm, RST Kierretanko, Y-akseli Ø8x2mm, RST Kumitassu Ø22x10mm, tarralla Kierretanko, Z-akseli Ø8x2mm, pituus 135mm, RST Suoja, Y-akseli, silikoni Liukulaakeri Ø12/5/5mm, messinki Laakeri 604-ZZ Ø12/4/4mm, teräs Laakeri 688-ZZ Ø16/8/5mm, teräs Laakeri 695-ZZ Ø13/5/5mm, teräs Liukulaakeri Ø10/6/3mm, RST Aluslevy M3, RST Aluslevy M4, RST Aluslevy M5, RST Aluslevy M6, RST Aluslevy M8, RST Kytkimen kiinnike RST

4 Kupukantaruuvi M3x6, RST Kupukantaruuvi M3x12, RST Kupukantaruuvi M3x30, RST Kupukantaruuvi M4x25, RST Ruuvi M3x14, teräs, musta Ruuvi M3x20, teräs, musta Ruuvi M5x20, teräs Ruuvi M6x20, teräs Ruuvi M5x15, RST Ruuvi M6x8, RST Ruuvi M6x20, RST Pidätinruuvi M3x4, teräs Pidätinruuvi M4x4, teräs Lukkomutteri M5, AV 10, RST Mutteri M4, AV 8, RST Jatkomutteri M3x15 Holkki Ø8/4/3 Holkki Ø6/3/15 Kaapeliside Ø12/9/6, messinki Holkki Ø11/8/8, messinki Rullan akseli Ø18x30, messinki Rullan akselimutteri AV 10x20, messinki Rulla Ø24x15,8, messinki Hammaspyörä T2,5x20, Al/teräs Akselin jatko, X/Z Ø11,8/10/25, messinki

5 Akselimutteri RG 8, muovia, musta Kaapelikeräin, X Ø23x28,5, muovia, musta Kaapelikeräin, Z Ø23x39,5, muovia, musta Jousivaste Ø8/10, muovia Kannatin Ø5/10/17 muovia, valkoinen Kaapelikouru, takapuolelle, muovia, tarralla Kaapelikouru, etupuolelle, muovia, tarralla Johtoklipsi teräs Pöytätaso 8mm, laminaatti Hammashihna Johtoklipsi muovi Hammashihnan suoja oranssi, teräslevy Kontrolliyksikkö Input-moduuli (USB/sarjaportti) Kontrolliyksikön kiinnikelevy,rst Pohjalevy RST Hätäkatkaisin

6 Askelmoottori, X/Z Nanotec Askelmoottori, Y Nanotec Rajakytkinkaapeli, X-Z Kaapeli, X-Z Rajakytkinkaapeli, Y / Hätäkatkaisin Kaapelikeräin Ø7,4 Kaapelikeräin Ø12 Kappalekiinnitin teräs, harmaa Rajakytkin, X/Y/Z Päätytulppa kumi Työkalupitimen adapteri Ø43 Ø20, alumiini, OPTIO Nippuside Virtalähde USB- tai rinnakkaisportin kaapeli Tarrat Osat oikeassa koossa, 1:1 (tulostus voi muuttaa mittakaavaa) Aluslevy M3 Aluslevy M4 Aluslevy M5 Aluslevy M6 Aluslevy M8

7 Symbolien selityksiä: = kokoonpano = kokoonpano, välivaihe = työvaihe = kokoonpanonäkymä = työvaiheeseen tarvittavat osat = apunäkymä = detaljinäkymä/osien välivaiheen kokoonpano = osan kiinnitys pikaliimalla, varo liiman joutumista laakereihin tai muihin liikkuviin osiin = laita kuvan osoittamiin kohtiin hieman ompelukoneöljyä = älä kiristä ruuvia tiukalle = kiristä ruuvi = osien pitää päästä liikkumaan toisiinsa nähden, mutta ilman isompaa välystä = säädä niin, että osien välille jää pieni välys = säädä rulla niin, että liikuttamiseen tarvitaan noin kilogramman voima = poista suojakalvo ja liimaa kappaleeseen = niputa ja merkitse kaapelin päät Tarvittavat työkalut ja materiaalit: -ruuvimeisseli, tasapää -kuusiokoloavain, 1,5mm -kuusiokoloavain, 2mm -kuusiokoloavain, 2,5mm -kuusiokoloavain, 3mm -kuusiokoloavain, 4mm -kuusiokoloavain, 5mm -kärkipihdit -leikkuutyökalu -kiintoavain 5,5mm -kiintoavain 7mm -kiintoavain 8mm -kiintoavain 10mm -pikaliimaa -työntömitta -teippiä -ompelukoneöljyä tai vast. -voitelurasvaa

8 X-Z-yhdistäjä

9

10

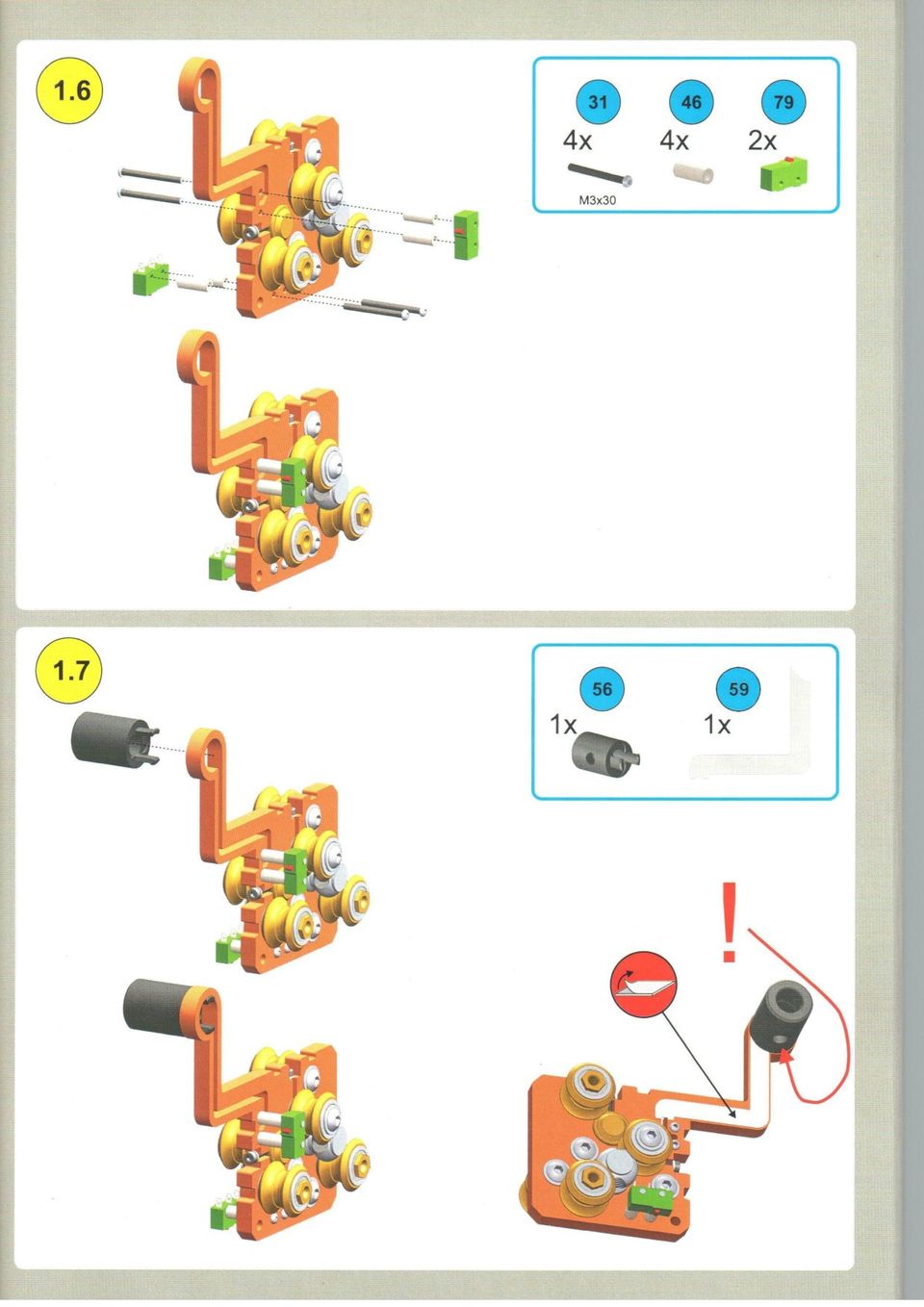

11

12

13 Näkymä ylhäältä

14 Optio, pienemmälle karalle

15 Keskitä käsin Löysää tanko (osa 16) ja moottorinpidin (osa 8) huolellisesti tankon säätämisen jälkeen, niin, että osat pääsevät liikkumaan

16 Z-moottori

17

18 portaali

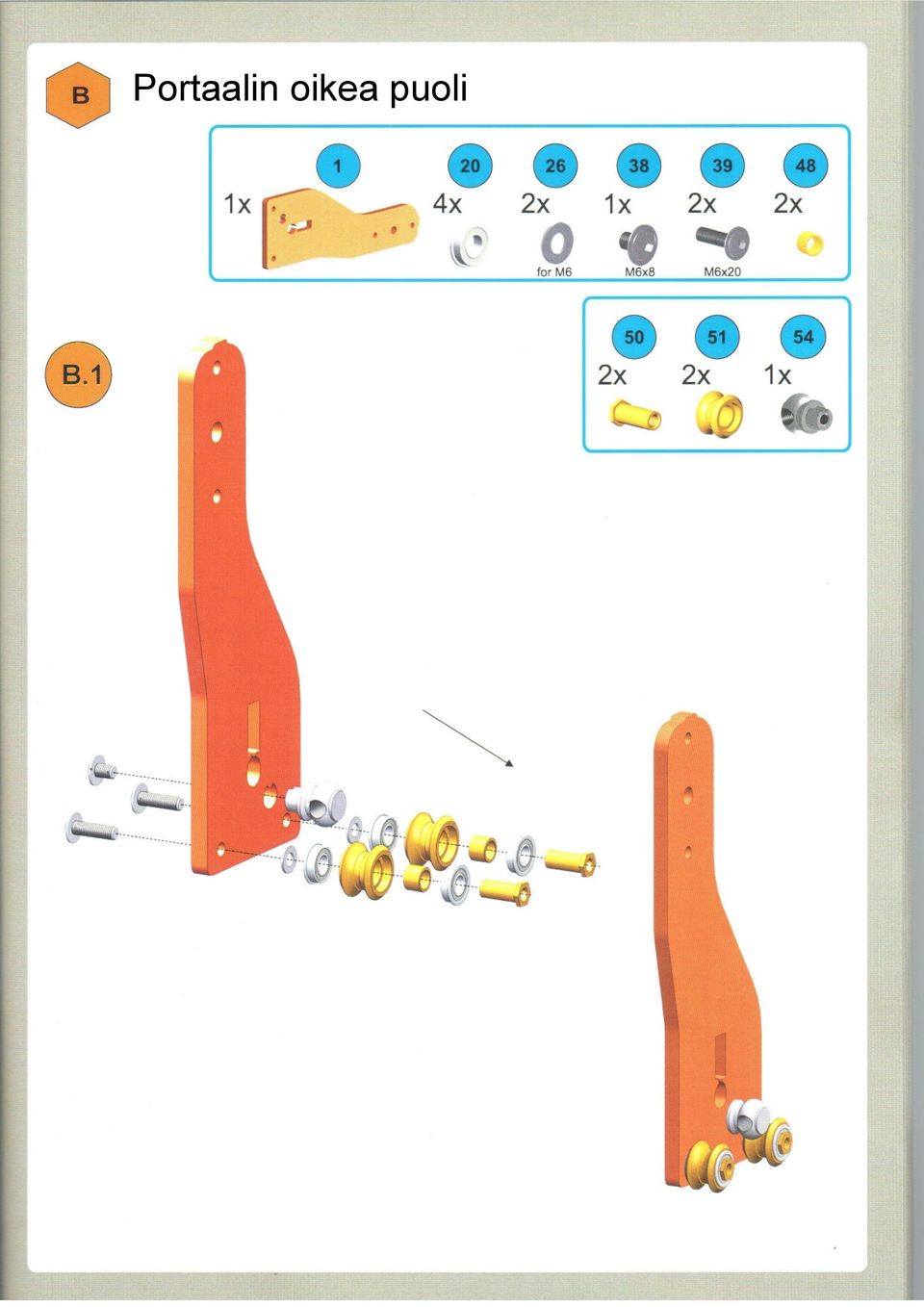

19 Portaalin oikea puoli

20

21

22 Tangon keskittäminen käsin Löysää tanko huolellisesti tangon säädön jälkeen (osa 13), niin, että se pääsee liikkumaan

23 X-moottori

24 Vasen portaali

25

26

27

28

29 Rajakytkin, Y-akseli Pöytä ja pääkoonta

30

31

32

33

34 molemmin puolin!

35

36 Linjaa portaali suoraan (X=X) Hihnan kiristys

37

38 1 sisä- ja 1 ulkopuolelle Y-akselin suojat

39

40 Etupaneeli

41

42

43

44 Koneen ohjaus ja kaapelointi Johtimen värillä ei merkitystä Johtimen värillä ei merkitystä

45 Kaikki kaapelit eivät ole näkyvillä!

46 Yhdistä kaapelit kuvan mukaan USB/rinnakkaismo duuli 4. Akselin moduuli (optio) Työkalun pituussensori (optio) Hätäkatkai sin Rajakytkimet

47

48 Työstettävän kappaleen kiinnittimet Työkappale Uhrattava materiaali (Terä yltää kun leikataan läpi)

49 Tarrat Tarrat

50 Liittimet Virtalähde USB-kaapeli Virtalähde USB-liitin LPT/rinnakkais portti Virhe, USB Data USB Virta päällä Aktivointi (hätäseis) LED

51 Z-akselin rajoitukset Rakenteellisista syistä Z-akselin liikevara pienenee X-akselin päissä 10mm.

52 Huoltoaikataulu Punainen merkintä: -Kaikki ohjainalueet voidellaan ennen käyttöönottoa -Kahden työtunnin jälkeen, pyyhi johteet puhtaaksi ja voitele uudelleen -Toista kohta 2 10 tunnin välein Sininen merkintä: Käytä kierteelle ompelukoneöljyä tai vastaavaa. Puhdista kierteet ja uusi käsittely silloin tällöin.
