Vetokoukku, irrotettava (Plug-in Hybrid)

Transkriptio

1 Installation instructions, accessories Ohje nro Versio 1.2 Osa nro , Vetokoukku, irrotettava (Plug-in Hybrid) IMG Volvo Car Corporation Vetokoukku, irrotettava (Plug-in Hybrid) V1.2 Sivu 1 / 23

2 Erikoistyökalut ASENNUSTELINE (YLEINEN/VAIHTEISTOT) Työkalunumero: Työkalun kuvaus:asennusteline (YLEINEN/VAIHTEISTOT) Työkalutaulut: Laitteistonosturi (hydraulinen) Työkalunumero: Työkalun kuvaus:laitteistonosturi (hydraulinen) Työkalutaulut: Jatkovarsi Työkalunumero: Työkalun kuvaus:jatkovarsi Työkalutaulut:80 Materiaali Nimike Osanumero Ruosteenestoaine, ohut Varuste IMG IMG IMG IMG Sivu 2 / 23

3 IMG Sivu 3 / 23

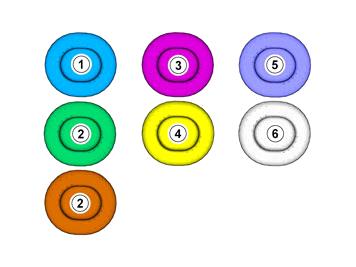

4 Tiedot 1 Lue läpi koko ohje ennen asennuksen aloittamista. Huomautukset ja varoitustekstit ovat turvallisuuden takia ja sen vaaran minimoimiseksi, että jotakin menisi rikki asennuksen yhteydessä. Varmista ennen asennuksen aloittamista, että kaikki ohjeessa mainitut työkalut ovat saatavilla. Toiset ohjeen työvaiheet esitetään vain kuvin. Monimutkaisemmissa työvaiheissa on myös selostusteksti. Mahdollisissa ohjeita tai varustetta koskevissa ongelmissa ota yhteyttä paikalliseen Volvo-myyjään. Värien merkitys 2 Huom! Tästä väritarkasta ilmenee (värituloste sekä sähköinen versio) menetelmävaiheiden kuvissa käytettävien eri värien merkitys.. Käytetään painotetuissa osissa eli osissa, joille tulee tehdä jotain.. Käytetään lisäväreinä, kun on tarpeen näyttää tai korostaa muita osia.. Käytetään kiinnitysosille, jotka pitää irrottaa/asentaa. Voivat olla ruuveja, pidikkeitä, pistokkeita jne.. Käytetään kun osaa ei irroteta kokonaan autosta vaan ripustetaan sivuun. IMG Käytetään vakiotyökaluille tai erikoistyökaluille.. Käytetään taustavärinä auton osissa. Tämä ohje näyttää asennuksen Plug-in Hybrid -autoon. Sivu 4 / 23

5 3 Varoitus! Noudata suurta varovaisuutta työskennellessäsi suurjännitejärjestelmän lähellä. Tämä auto on varustettu suurjännitetyyppisellä sähköjärjestelmällä. Suurjännitejärjestelmän komponenteissa käytetty sähköjännite on vaarallinen. Nämä komponentit on kytketty oranssinvärisillä johtimilla. IMG Irrotus 4 Irrota ruuvit. IMG Sivu 5 / 23

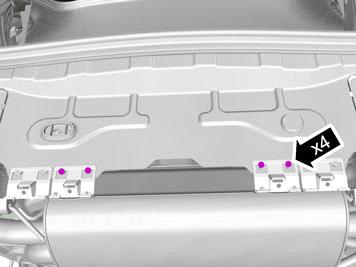

6 5 Irrota ruuvit. IMG Irrota ruuvit. IMG IMG Sivu 6 / 23

7 8 Pyydä työtoveri avuksi tätä vaihetta varten. IMG IMG Varo! Osa käytetään uudelleen. Huom! Ruuvit käytetään uudelleen. IMG Sivu 7 / 23

8 11 Irrota ruuvit. IMG IMG Sivu 8 / 23

9 13 IMG IMG Varo! Varmista, ettei pakoputken joustavaa putkea taivuteta tai väännetä väkisin. IMG Sivu 9 / 23

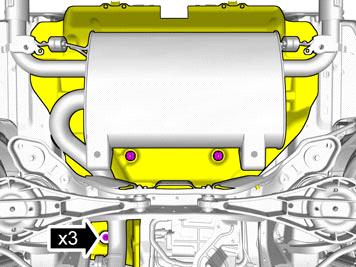

10 16 IMG IMG IMG Sivu 10 / 23

11 19 IMG Kaavi pois kaikki tiivistemassa tasaiselta pinnalta. Puhdista pinnat. Tee samoin toisella puolella. IMG Lisävarusteen asennus Sivu 11 / 23

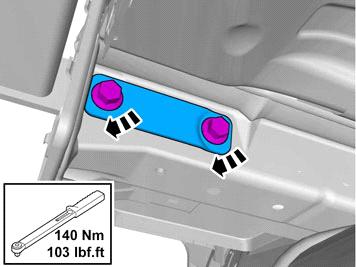

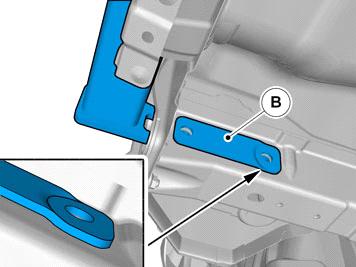

12 21 IMG Huom! Huomioi sijainti. IMG Varo! Varmista, ettei pakoputken joustavaa putkea taivuteta tai väännetä väkisin. Huom! Kiristä mutteri tässä vaiheessa vain sormin. Asenna ruuvit. Tee samoin toisella puolella. Käytä erikoistyökalua: T , ASENNUSTELINE (YLEINEN/VAIHTEISTOT) IMG Käytä erikoistyökalua: T , Laitteistonosturi Sivu 12 / 23

13 (hydraulinen) 24 Tee samoin toisella puolella. IMG Tee samoin toisella puolella. Käytä erikoistyökalua: T , Jatkovarsi IMG Asennus Sivu 13 / 23

14 26 IMG IMG IMG Sivu 14 / 23

15 29 IMG IMG IMG Sivu 15 / 23

16 32 Käytä:, Ruosteenestoaine, ohut Tee samoin toisella puolella. IMG IMG Sivu 16 / 23

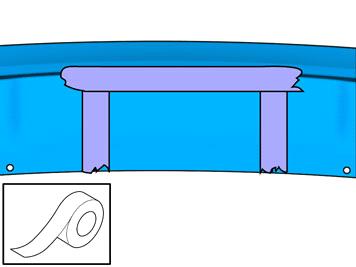

17 34 Etsi kyseinen merkintä. IMG Laita teippiä toiselle puolelle vastapäätä merkintöjä. IMG IMG Sivu 17 / 23

18 37 Tasoita reunat IMG Autot joissa on Polestar Performance -diffuusori 38 Leikkaa osa kuvan ohjeiden mukaan. Tasoita reunat IMG Kaikki autot Sivu 18 / 23

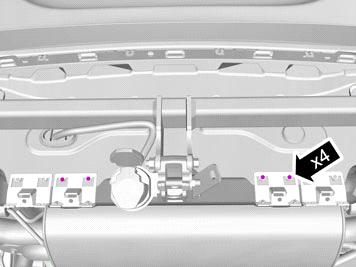

19 39 Kytke liitin. IMG Pyydä työtoveri avuksi tätä vaihetta varten. IMG IMG Sivu 19 / 23

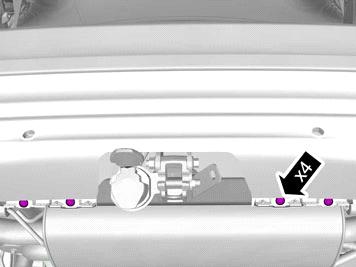

20 42 Asenna ruuvit. IMG Asenna ruuvit. IMG Asenna ruuvit. IMG Sivu 20 / 23

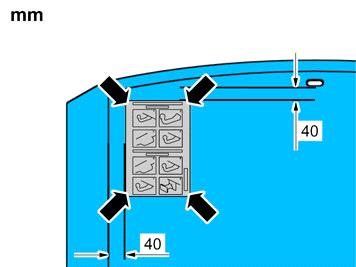

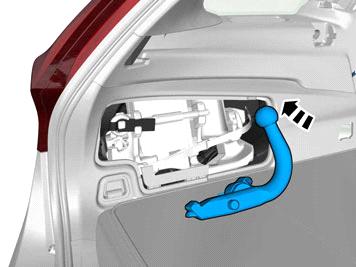

21 45 Varustesarjassa voi olla osia, joita ei käytetä tässä asennuksessa. IMG Ota etiketti sarjasta ja kiinnitä se tavaratilan maton alapuolelle kuvan mukaan. Kiinnitä etiketin neljä kulmaa niiteillä. IMG Autot joissa on Polestar Performance -diffuusori Sivu 21 / 23

22 47 IMG Muut mallit 48 Varustesarjassa voi olla osia, joita ei käytetä tässä asennuksessa. IMG Sivu 22 / 23

23 49 Varustesarjassa voi olla osia, joita ei käytetä tässä asennuksessa. IMG IMG Sivu 23 / 23
