1 Helsinki ASBESTI JA HAITTA-AINEN KARTOITUS Helsingin Kuvataidelukio Torkkelinkatu HELSINKI ASB-YHTIÖT, ASB Consult Oy Ab, Helsinki Timo Salonen ( ) Rakennusarkkitehti PÄÄKONTTORI Konalankuja 4, HELSINKI Puh ,Faksi posti@asb.fi ALV rek. Ly-tunnus Kaupparek.nro Oy ASB-Consult Ab Lämpöset Oy ALUEKONTTORI Kalkun Viertotie 2 A 13, 3330 TAMPERE Puh , Faksi asb-yhtiot@asb.fi Oy Scan.Clean Ab Oy iv-special Ab

2 ASBESTI JA HAITTA-AINEKARTOITUS Sivu 2/26 SISÄLLYS TILAAJA... 3 KOHDE... 3 TOIMEKSIANTO... 3 TUTKIMUSKÄYNNIT JA RAJAUKSET... 3 TUTKIMUSMENETELMÄT... 3 YHTEENVETO... 4 ASBESTIA SISÄLTÄVÄT MATERIAALIT... 5 Putkieristeet... 5 Luja-/Minerit-levyt... 5 Magnesiamassa... 5 Palo-ovet... 5 Pikikermi... 5 Tervapahvi ja paperi... 5 Finnflex-vinyylilaatta... 5 Pikiliima... 5 MAHDOLLISET MUUT ASBESTIA SISÄLTÄVÄT MATERIAALIT... 6 Rakenteiden sisällä olevat putkieristeet... 6 Pikieriste... 6 Laippatiivisteet... 6 TUTKITUT NÄYTTEET, JOISSA EI HAVAITTU ASBESTIA... 6 ILMOITUS RAKENTEISIIN JÄÄNEISTÄ ASBESTIPITOISISTA TARVIKKEISTA... 6 MASSALASKELMATAULUKKO... 7 MASSALASKENTATAULUKON LYHENTEIDEN SELVITYKSET ASBESTIMERKINTÖJÄ JA NIIDEN SELITYKSIÄ TYÖSKENTELYOHJEET JA VIRANOMAISOHJEITA MUUT VAARALLISET AINEET PAH-yhdisteet (esim. kivihiilipiki) PCB yhdisteenä (saumamassoissa) (ei havaittu) Lyijy yhdisteenä (ei havaittu) Lyijy metallina Piippu KUVAT... 15

3 ASBESTI JA HAITTA-AINEKARTOITUS Sivu 3/26 ASBESTIKARTOITUS TILAAJA HELSINGIN KAUPUNKI RAKENNUSVIRASTO Kari Vähämäki ( ) HKR-Rakennuttaja PL HELSINGIN KAUPUNKI KOHDE Helsingin Kuvataidelukio, Torkkelinkatu 6, HELSINKI TOIMEKSIANTO Kohde on 1944 valmistunut koulurakennus. Rakennuksessa on kellari ja kaksi kerrosta. Rakennus on jaettu pitkittäissuuntaisesti siten että samassa kerroksessa on puolen kerroksen korkuinen tasoero. Runko on betonia ja julkisivut ovat paikallaan muurattuja. Toimeksiantona oli kartoittaa kohteessa olevat haitalliset materiaalit. TUTKIMUSKÄYNNIT JA RAJAUKSET Kartoituskäynti tehtiin Kartoituksen suoritti ASB Consult Oy:stä rakennusarkkitehti Timo Salonen. Kiinteistöissä liikuttiin tilaajan ja henkilökunnan opastuksella sekä itsenäisesti. Kohteen lähes kaikissa tiloissa käytiin. Matalamman osan ullakolla ei käyty. Tilan materiaalit on arvioitu ylemmän ullakon mukaisiksi. Tiloista joista ei tehty havaintoja, on merkitty piirustuksiin merkinnällä EIK. TUTKIMUSMENETELMÄT Kartoitus perustuu asiakirjatietoihin, silmämääräiseen arvioon ja kokemusperäiseen tietoon ja otettuihin näytteisiin. 7 asbestinäytettä ja 2 PAH-pitoisuusnäytetä. (Näytteet tutkitutettiini, WSP-Finnland Oy:sä) Kartoituksessa hyödynnettiin tilaajalta saatuja tietoja rakennuksen historiasta ja materiaaleista. Kartoituksessa oli apuna kohteen piirustukset. Tiloissa olevia lattiapinnoitteiden alla olevia alapuolisia osia pyrittiin tarkistamaan otosmaisesti tekemällä lyöntihylsyllä reikiä tai kääntämällä materiaaleja materiaalikerrostumien selvittämiseksi. Luukkuja avattiin niissä olevien materiaalien havainnoimiseksi.

4 ASBESTI JA HAITTA-AINEKARTOITUS Sivu 4/26 YHTEENVETO Kartoituksen tulokset merkittiin pohjapiirroksiin, joissa näkyy näytteiden ottopaikat ja löytyneet asbestipitoiset materiaalit sekä muita asiaan liittyviä huomioita. Tekstiosassa käsitellään tutkitut materiaalit ja ne materiaalit, joissa tiedetään asbestia olevan. Taulukko-osassa käsitellään otettujen näytteiden sijainti ja asbestipitoisten materiaalien sijainti, määrä, laatu ja kunto. Liitevalokuvasivuilla havainnollistetaan kartoitushavaintoja. Kohde on valmistunut aikana (1944) jolloin asbestin käyttö rakentamisessa oli vielä hyvin yleistä. Tyypillisiä asbestimateriaaleja olin tuolloin mm. Putkieristeet ja lattiamassat sekä asbestipitoinen tervapaperi. muita huomioitavia asbestia sisältäviä tuotteita olivat palo-ovet sekä erilaiset lämmitysjärjestelmiin liittyvät kattilat yms. Alkuperäisissä Keraamisissa laatoituksissa ei rakennusajankohta huomioiden katsota olevan asbestia. Myöhemmässä vaiheessa kun rakennusta on saneerattu, on asbestipitoisten materiaalien kirjo voinut olla varsin laaja. Näitä materiaaleja ovat olleet edellisten lisäksi mm. asbestivinyylilaatat, keraamiset laatoitukset, tasoitteet, maalit, asbestisementtilevyt, sekä erilaiset pikikermit niin katolla kuin vesieristeenä. KOHDE Kohde on paikallaan muurattu harjakattoinen koulurakennus. julkisivut ovat rapattu ja katto on tiiltä. Alkuperäiset pintamateriaalit sisällä olivat lähinnä rappaus seinissä. Lattioilla oli joko betoni, mosaiikkibetoni tai vinyylilaatta. Kosteissa tiloissa oli käytetty keraamisia laatoituksia. Uudempia materiaaleja olivat erilaiset vinyylilaatat ja muovimatot lattioissa. Uudempia keraamisia laatoituksia oli käytetty mm. pesu ja wc-tiloissa sekä altaiden taustalaatoituksina. Kevyissä seinärakenteissa oli käytetty lisäksi lastu-, kipsi-, sekä lujalevyä. Katoissa oli joitain akustiikkalevyjä ja alas laskuja jotka olivat varsin uusia. Luokkahuoneiden lattioissa oli pintabetonin alla punainen magnesiamassa. neljännen kerroksen lattioissa ko. massaa ei havaittu. Vanhoja asbestipitoisia putkieristeitä oli näkyvissä kellarikerroksessa jonkin verran. Osa putkista havaittiin pienessä pätkässä putkikanaalia. Osa putkista oli uusittu. Uusien asbestittomien putkieristeiden pinnalla oli joko muovi tai tiiviskudoksinen kangas. Asbestisementtilevyjä havaittiin rakennuksen sisäpuolella varsin vähäinen määrä. Levyjä oli käytetty lähinnä muutamassa väliseinässä. Ullakolla havaittiin irtonaisia tervapahvin ja pikermin kappaleita. Molemmat materiaalit olivat asbestipitoisia. Lisäksi tervapahvi sisälsi haitallisen määrän PAH-yhdisteitä. Bitumikermiä on käytetty tiilikaton aluskatteena. Olettaman on että se on saamaa asbestipitoista materiaalia josta näyte on otettu. Tervapahvin käytöstä rakennuksessa ei

5 ASBESTI JA HAITTA-AINEKARTOITUS Sivu 5/26 ole tarkkaa tietoa. Mikäli ullakolla olevan materiaalin lisäksi havaitaan rakenteissa tervapahvia, on myös sitä ensisijaisesti käsiteltävä ongelmajätteenä tai tutkia se erikseen. Julkisivun maalissa ja rappauksessa ei havaittu asbestia. ASBESTIA SISÄLTÄVÄT MATERIAALIT Putkieristeet Putkieristeenä joko pahvi/massa/ tai mineraalivilla. Pintamateriaalina on yleensä harsomainen kangas. Kotelorakenteissa pintakerros on pahvia. Asbestia on joko pintasivelyssä, mutkissa tai pahvikerrosten sisällä. Luja-/Minerit-levyt Magnesiamassa Palo-ovet Pikikermi Tervapahvi ja paperi Finnflex-vinyylilaatta Pikiliima Kova harmaa levymateriaali. Lattioissa käytetty tasoitekerros, Magnesiamassa on yleensä punaista, valkoista tai vaalean harmaata. (Kohteessa käytetty magnesiamassa oli väriltään punaista) Palo-ovien sisäpuolisissa eristeissä ja mahdollisesti karmirakenteissa käytetty asbesti. Mm. lukitusreikien tekeminen tulee suorittaa asbestityönä. Vanha pikikermi jota on käytetty aluskatteena tai vesieristeenä. Huokoinen tumma pahvi/paperimateriaali (kohteessa havaitut irtokappaleet olivat toiselta pinnaltaan ruskeita ja toiselta harmaita, välikerros oli musta.) Vinyylilaatta jonka koko on 250mm x 250 mm. (Poikkeaa mitoiltaan asbestittomasta Hovi-vinyylilaatasta jonka koko on 300mm x 300mm). Finnflex-laattojen kiinnittämiseen käytetty musta liimamassa.

6 ASBESTI JA HAITTA-AINEKARTOITUS Sivu 6/26 MAHDOLLISET MUUT ASBESTIA SISÄLTÄVÄT MATERIAALIT Edellä mainittuja asbestipitoisia materiaaleja saattaa tulla esiin rakenteiden sisältä, tai sellaista kohdista joita ei kartoituksessa ole voinut huomata. Rakenteiden sisällä olevat putkieristeet Pikieriste Laippatiivisteet Rakenteiden sisällä saattaa kulkea sellaisia putkieristeitä joita ei ole voinut huomata. Näitä on mm. pystyhormeissa olevat vanhat putkieristeet. Joissain rakenteissa on saatettu käyttää mm. vesieristeitä. tarvittessa näiden materiaalien asbesti ja PAH-pitoisuu tulee selvittää. Vanhat putkistojen laippatiivisteet sisältävät asbestia Löydettyjen asbestipitoisiksi epäiltävien materiaalien asbestipitoisuus on syytä varmistaa joko lisätutkimuksin tai vähintään pyytää puhelimitse kartoittajalta näkemys asbestipitoisuuden todennäköisyydestä. TUTKITUT NÄYTTEET, JOISSA EI HAVAITTU ASBESTIA 3. Ullakko Keraamisen sadevesiviemärin saumalaasti 6. 3.krs /MBI 60 Lattiaan poratun reijän porauspöly (vaalea)/ 3.krs 7. Julkisivu Beige pinnoite ja rappaus, yleisnäyte ILMOITUS RAKENTEISIIN JÄÄNEISTÄ ASBESTIPITOISISTA TARVIKKEISTA Asbestipurkajan tulee toimittaa tiedot rakenteisiin jätetyistä tai löydetyistä uusista asbestipitoisista materiaaleista purkutyön tilaajalle.

7 ASBESTI JA HAITTA-AINEKARTOITUS Sivu 7/26 MASSALASKELMATAULUKKO KOHDE: PIIRUSTUKSET : Helsingin Kuvataidelukio, Torkkelinkatu 6, HELSINKI 5 kpl, Kellari, 1-4 krs. (ullakoilta ei ole piirustuksia) HUOM! Materiaaleista, jotka eivät aiheuta asbestinpurkutyötä ei ole laskettu määriä! Tila tai Asbestin esiintyminen rakenteissa kerros Piirustusmerkinnät KELLARIKERROS KEI S-M Asbestisementtilevy seinässä n.15mm 10m 2 K V A * 1/ (6) KEI S-M Asbestisementtilevy seinässä n.15mm 10m 2 K V A * 1/ (6) SOS (taka L-FP Finnflex-vinyylilaatta + pikiliima 10m 2 K * ja etutila) S-L Keraaminen laatoitus. (Saattaa sisältää asbestia. Puretaan 1m 2 (K) V A *** 1/ (6) muun asbestityön yhteydessä VSS/ L-FP Finnflex-vinyylilaatta + pikiliima 40 m 2 K V A * 1/ (6) ET L-FP Finnflex-vinyylilaatta + pikiliima 13 m 2 K V A * 1/ (6) LÄM P-P Putkieriste, pahvia n m K V A *** 1/ (6) APO Kaksoispalo-ovi + karmi 1kpl K V A * 1/ (6) TEK P-P Putkieriste, pahvia n m K V A *** 1/ (6) P-P Putkieriste, pahvia n m K V A *** 1/ (6) 5 Lujalevy seinässä 5 K P-P Putkieriste, pahvia (putkikanavassa) n m K V A *** 1/ (6) TEK L-F Finnflex-vinyylilaatta + pikiliima 6 m 2 K V A * 1/ (6) VVV P-P Putkieriste, pahvia n m K V A *** 1/ (6) SOS P-P Putkieriste, pahvia n m K V A *** 1/ (6) S-M Lujalevyä n. 15 mm 11m 2 K V A *** 1/ (6) P-P Putkieriste, pahvia (pukutila) n m K V A *** 1/ (6) S P-P Putkieriste, pahvia n m K V A *** 1/ (6) Laa -tu Ku n-to Määrä Näy tenro. Tulos Pölyävyys Toimenpide-ehdotus

8 ASBESTI JA HAITTA-AINEKARTOITUS Sivu 8/26 P-P Putkieriste, pahvia (pukutila) n m K V A *** 1/ (6) sos P-P Putkieriste, pahvia n m K V A *** 1/ (6) käytävä P-P Putkieriste, pahvia n m K V A *** 1/ (6) sos P-P Putkieriste, pahvia n m K V A *** 1/ (6) IV S-M Asbestisementtilevy 1m 2 K V A *** 1/ (6) 1. KERROS OT L-T Magnesia massa lattiassa (pun.) arvioitu paksuus n. 40 mm 63m 2 K V A *** 1/ (6) OT L-T Magnesia massa lattiassa (pun.) arvioitu paksuus n. 40 mm 42m 2 K V A *** 1/ (6) OT tila L-T L-T Magnesia massa lattiassa (pun.) arvioitu paksuus n. 40 mm Magnesia massa lattiassa (pun.) arvioitu paksuus n. 40 mm 61m 2 20m 2 K K V V A A *** *** 1/ (6) 1/ (6) OT L-T Magnesia massa lattiassa (pun.) arvioitu paksuus n. 40 mm 64m 2 K V A *** 1/ (6) OT L-T Magnesia massa lattiassa (pun.) arvioitu paksuus n. 40 mm 61m 2 K V A *** 1/ (6) OT L-T Magnesia massa lattiassa (pun.) arvioitu paksuus n. 40 mm 62m 2 K V A *** 1/ (6) siiv kom K-M Asbesisementtilevy (IV- ventiilin ympärillä, ruuvattu) 1m 2 K V A * 1/ 7 2. KERROS OT L-T Magnesia massa lattiassa (pun.) arvioitu paksuus n. 40 mm 61m 2 K V A *** 1/ (6) KANSL.+ REHT.+ ET + WC L-T Magnesia massa lattiassa (pun.) arvioitu paksuus n. 40 mm 61m 2 K V A *** 1/ (6) OT L-T Magnesia massa lattiassa (pun.) arvioitu paksuus n. 40 mm 61m 2 K V A *** 1/ (6) KIR L-T Magnesia massa lattiassa (pun.) arvioitu paksuus n. 40 mm 60m 2 K V A *** 1/ (6) OPE L-T Magnesia massa lattiassa (pun.) arvioitu paksuus n. 40 mm 23m 2 K V A *** 1/ (6) OPE + tilat L-T Magnesia massa lattiassa (pun.) arvioitu paksuus n. 40 mm 64m 2 K V A *** 1/ (6) ET+OPE+ WC+OPO L-T Magnesia massa lattiassa (pun.) arvioitu paksuus n. 40 mm 48m 2 K V A *** 1/ (6) 3. KERROS OP L-T Magnesia massa lattiassa (pun.) arvioitu paksuus n. 40 mm 62m 2 K V A *** 1/ (6) OP L-T Magnesia massa lattiassa (pun.) arvioitu paksuus n. 40 mm 63m 2 K V A *** 1/ (6)

9 ASBESTI JA HAITTA-AINEKARTOITUS Sivu 9/26 OP L-T Magnesia massa lattiassa (pun.) arvioitu paksuus n. 40 mm 63m 2 K V A *** 1/ (6) OP L-T Magnesia massa lattiassa (pun.) arvioitu paksuus n. 40 mm 63m 2 K V A *** 1/ (6) OP L-T Magnesia massa lattiassa (pun.) arvioitu paksuus n. 40 mm 63m 2 K V A *** 1/ (6) 4 Lattiamassa (punainen) 4 K OP L-T Magnesia massa lattiassa (pun.) arvioitu paksuus n. 40 mm 63m 2 K V A *** 1/ (6) WC+OPPIL L-T Magnesia massa lattiassa (pun.) arvioitu paksuus n. 40 mm 38m 2 K V A *** 1/ (6) 4. KERROS MBI L-F Finnflex-laattaa 22 m 2 K V A *** 1/ (6) MBI L-F Finnflex-laattaa 63 m 2 K V A *** 1/ (6) 6 Lattiaan poratun reiän porauspöly (vaalea) 6 E ULLAKOT ei piirustusta Katto Bitumikermi (aluskate tiilikaton alla) (määrä on karkea laskelma) 1500 m 2 K V A * 1/ (6) APO Palo-ovi + karmi 2kpl K V A * 1/ (6) Tervapahvi (ruskea/harmaapintainen) Bitumikermi (kuituvahvistettu) Keraamisen sadevesiviemärin saumamassa K K E paisuntasäil. P-M Putkieriste, massaa n m K V B *** 1/ (6) ULKOPUOLI Julkisivu Beige pinnoite sekä rappaus

10 ASBESTI JA HAITTA-AINEKARTOITUS Sivu 10/26 MASSALASKENTATAULUKON LYHENTEIDEN SELVITYKSET TULOS LAATU KUNTO K= SISÄLTÄÄ ASBESTIA E= EI SISÄLLÄ ASBESTIA V= VAALEA ASBESTI (antofylliitti, amosiitti, krysotiili) S= SININEN ASBESTI (krokidoliitti) A= HYVÄ Asbestikuidut ovat hyvin sitoutuneet tuotteeseen. Eivät pääse hengitysilmaan normaalikäytössä. B= VÄLTTÄVÄ Asbestikuituja saattaa päästä hengitysilmaan kohteen huollon tai käytön yhteydessä. C= HEIKKO Asbestimateriaali on paikoin rikkoutunut ja huonokuntoinen. Tilassa liikuttaessa asbestipölyn altistumisvaara. D= ERITTÄIN HEIKKO Asbestimateriaali on erittäin huonokuntoinen ja tilassa on runsaasti pölyä ja tilassa liikuttaessa tai työskenneltäessä suositellaan noudettavaksi VNP:n 886/87 10 ja TSH:n päätöksen 231/90 12 edellyttämiä suojaustoimenpiteitä. TOIMENPIDE-EHDOTUS Asbestipitoisten rakennusmateriaalien kunto koskee kartoitushetkellä vallinnutta tilannetta. 1= EI EDELLYTETÄ TOIMENPITEITÄ NORMAALIKÄYTÖSSÄ 2= ASBESTIPÖLYSIIVOUS Siivous ilman suojaustoimenpiteitä kielletty. Siivous suositellaan tehtäväksi osastointimenetelmällä. 3= KORJAUS Asbestipitoisen materiaalipinnan korjaus pölyttömäksi ja tilan asbestinpölysiivous. 4= SISÄÄN RAKENTAMINEN (koteloiminen) Asbestipitoisen materiaalin suojaaminen tai peittäminen rakennusmateriaalilla. 5= PINNOITUS Asbestia sisältävän rakennusmateriaalin eristäminen pinnoittamalla se elastisella maalilla tai massalla. 6= PURKU OSASTOINTIMENETELMÄLLÄ Työkohde eristetään pölytiiviiksi muista tiloista ja varustetaan asbestipölyn suodattavalla ilmankierrätyslaitteistolla. 7= KOHDEPOISTO Asbestipölyn leviäminen estetään kohdeimulaitteilla. Soveltuu pieniin yksittäisiin töihin sekä asbestipitoisten lattiavinyylilaattojen purkuun. 8= PURKUPUSSIMENETELMÄ Asbestipitoisen materiaalin käsittely tapahtuu pölytiiviin pussin sisällä. Soveltuu yksittäisiin putkistokorjauksiin. 9= LEVYMATERIAALIN POISTO ULKOTILOISSA KOKONAISENA Levyt poistetaan ehjinä ja kuljetetaan kaatopaikalle pölytiiviisti pakattuina. Työssä käytetään vähintään P 2-luokan suodattimella varustettua puolinaamaria. (Ei asbestipurkuvaltuutusta) 10= MAALIN POISTO LIUOTINAINEELLA (Kemiallinen poisto) 11= MAALIN POISTO HIEKKAPUHALTAMALLA Kohdat 2-8 ja edellyttävät työsuojeluviranomaisten valtuutuksen asbestipurkutöihin. Toimenpide-ehdotukset voidaan merkitä useammalla numerolla.

11 ASBESTI JA HAITTA-AINEKARTOITUS Sivu 11/26 Mikäli kunto on merkitty kirjaimella C tai D tulee toimenpiteisiin ryhtyä välittömästi. Toimenpiteet voidaan merkitä myös kahdella eri numerolla. Esim. numeroilla 2 ja 3 joka tarkoittaa, että tilat tulisi myös siivota korjaustyön yhteydessä. Suluissa oleva toimenpide-ehdotus ( ) tarkoittaa tilannetta, missä kyseiset rakennusmateriaalit puretaan kokonaisuudessaan. Ei suluissa oleva toimenpide-ehdotus mikäli rikkoutuneet rakennusmateriaalit korjataan sellaiseen kuntoon, että asbestipölyn leviämisvaaraa ei tiloissa ole. ASBESTIMATERIAALIEN VAARALLISUUS (KH Asbesti, asbestikartoitus ja siitä aiheutuvat toimenpiteet -mukaisesti) *** asbestialtistumisvaara, jos tarvikkeeseen kohdistuu mekaaninen rasitus *** krokidoliittiasbesti, asbestialtistumisvaara aina Luokitus Kuvaus * asbestialtistumisvaara tarviketta purettaessa Tarvikkeet ovat vaarattomia ja aiheuttavat vain purettaessa asbestialtistumisvaaran. Tuotteen purkua suunniteltaessa tulee ottaa yhteyttä siihen työsuojelupiiriin, jonka alueella purkutyö suoritetaan. ** suuri asbestialtistumisvaara tarviketta purettaessa Tarvikkeet ovat normaalikäytössä vaarattomia, mutta aiheuttavat purettaessa suuren asbestialtistumisvaaran. Kahden tähden tarvikkeiden purkua saavat tehdä ainoastaan työsuojeluviranomaisten valtuuttamat asbestipurkajat. Tarvikkeen purkua suunniteltaessa tulee ottaa yhteyttä siihen työsuojelupiiriin, jonka alueella purkutyö suoritetaan. Tarvikkeet ovat vaarallisia myös käyttötilanteissa. Vaarallisuus perustuu tarvikkeen rikkoutuessa, kolhiutuessa ja hioutuessa vapautuvan asbestipitoisen pölyn suureen määrään. Vaurioitunut kolmen tähden tarvike tulee heti eristää siten, ettei vauriokohdasta vapaudu lisää asbestia tilan ilmaan. Paljaana ruiskutetun krokidoliittiasbestieristeen katsotaan aiheuttavan aina asbestialtistumisen. Vaarallisuus perustuu työtavasta ja tarvikkeesta aiheutuvaan suureen pölyävyyteen. Krokidoliittipölyä on jo työvaiheen aikana joutunut kaikille tilan pinnoille. Lisäksi tarvikkeen rikkoutuessa, kolhiutuessa ja hioutuessa siitä vapautuu erittäin helposti suuria määriä asbestipitoista pölyä. Vaurioitunut kohta tulee heti eristää siten, ettei siitä vapaudu lisää asbestia tilan ilmaan.

12 ASBESTI JA HAITTA-AINEKARTOITUS Sivu 12/26 ASBESTIMERKINTÖJÄ JA NIIDEN SELITYKSIÄ (Yleisesti kohteesta riippumatta.) P-P P-V P-M S-M K-M I-M S-L L-L L-F L-M S-T L-T K-T S-K L-K K-K L-P K-A KRO APO EIK IV- M IV-N Pahvieristeinen putki jonka ulko- tai/ ja sisäpinnassa on asbestia. Pinnassa oleva asbesti on yleensä harsomaiseen kankaaseen sitoutunutta. Pahvieristeen sisäpinnassa oleva asbesti on joko pahvissa tai putken pinnassa. Asbesti on vaaleaa ja pulverimaista. Putken mutkissa ja jatkoksissa voi olla kovaa asbestimassaa jonka määrä on alle 20 %. Mineraalivillaeristeinen putki, jonka ulkopinnassa on asbestia. Pinnassa on yleensä harsomainen asbestia sisältävä kangas. Asbesti on vaaleaa ja pulverimaista. Putken mutkissa ja jatkoksissa voi olla kovaa asbestimassaa jonka määrä on alle 20 %. Asbestimassaeristeinen putki. Putki on eristetty kovalla vaalealla asbestimassalla. Putken pinnassa on yleensä harsomainen kangas tai pinta on sileä. Osa putkesta saattaa olla pahvieristeistä. Pahvieristeisen putken määrä on alle 20 % Kova seinälevy joka sisältää asbestia. Levyn materiaali on väriltään harmaata. Yleisesti käytettyä nimityksiä ovat lujalevy sekä minerit. Kova kattolevy joka sisältää asbestia. Levyn materiaali on väriltään harmaata. Yleisesti käytettyä nimityksiä ovat lujalevy sekä minerit. Merkintää käytetään myös katonrajassa sijaitsevissa kattokoteloista. Asbestisementtikanavat. Mineriitistä valmistetut putket ja kanavat. Putket ovat yleensä suorakaiteen mallisia ja pyöreäkulmaisia. Seinälaatoitus. Keraamisten seinälaattojen sauma- ja/tai kiinnityslaasti joka sisältää asbestia. Lattialaatoitus. Keraamisten lattialaattojen sauma- ja/tai kiinnityslaasti joka sisältää asbestia. Lattiavinyylilaatta joka sisältää asbestia. (Yleisesti käytetty vinyylilaattatyyppi on kauppanimeltään Finnflex. Laatta on yleensä mitoiltaan 250x250 mm paksuus n.3mm. Taitettaessa laatta murtuu helposti.) Lattiamuovimatot. Lattiapinnoitteena käytetyt muovimatot jotka sisältävät asbestia. Seinätasoite. Seinässä oleva tasoite tai laasti joka sisältää asbestia Lattiatasoite. Lattialla oleva tasoite tai laasti joka sisältää asbestia Kattotasoite. Katossa oleva tasoite tai laasti joka sisältää asbestia Seinässä oleva kiinnitysaine. Liima tai muu asbestipitoinen kiinnitysaine jolla jokin pintamateriaali on kiinnitetty alustaansa. Lattiassa oleva kiinnitysaine. Liima tai muu asbestipitoinen kiinnitysaine jolla jokin pintamateriaali on kiinnitetty alustaansa. Katossa oleva kiinnitysaine. Liima tai muu asbestipitoinen kiinnitysaine jolla jokin pintamateriaali on kiinnitetty alustaansa. Pikiliima. Vinyylilaattojen ja muovimattojen kiinnityksessä käytetty asbestipitoinen liima. Väriltään pikiliima on mustaa. Katossa oleva akustiikkalevy. Akustiikkalevyt jotka sisältävät asbestia. levyt ovat yleensä kuitumaisia ja huokoisia. Mikäli akustiikkalevyt ovat kiinnitetty asbestipitoisilla materiaaleilla, tulee ne mainita erikseen. Krokidoliitti. (Sininen asbesti) Sinertävä tai harmaa kuitumainen asbestimassa. Esiintyy yleisesti ilmanvaihtokanavissa ääni-, lämpö- ja paloeristeenä. Iv-kanavissa esiintyvästä krokidoliitista voidaan käyttää merkintää I-KRO. Vaarallisuutensa vuoksi suositellaan käyttämään taulukossa tarkentavaa selvitystä. Palo-ovet ja paloluukut. Palo-ovissa ja/tai karmirakenteissa on käytetty asbestipitoisia paloeristeitä. Asbesti esiintyy yleensä hauraana vaaleana asbestikuitumassana tai kovana asbestisementtilevynä. Merkintää voidaan käyttää myös tilanteessa joissa epäillään asbestia olevan, ilman että oven rakenne olisi rikottu tarkistusta varten. Tila jossa ei ole kartoitettaessa käyty IV-kanavistossa oleva asbestipitoinen minerit-/luja-levy IV-laitteiden ja kanavien tiivistyksessä käytetty asbestipitoinen naru tai nauha

13 ASBESTI JA HAITTA-AINEKARTOITUS Sivu 13/26 TYÖSKENTELYOHJEET JA VIRANOMAISOHJEITA Mikäli kyseisiä asbestipitoisia materiaaleja tullaan työstämään tai purkamaan, tulee työ suorittaa asbestityönä asbestinpurkuvaltuutuksen omaavan yrityksen tai yhteisön toimesta. Asbestipurkutyössä on noudatettava Ratu-korttia: Ratu (10/2009)Asbestia sisältävien rakenteiden purku Tässä asbestikartoituksessa on esitetty vain asbestin esiintyminen. Rakennuttajan tehtävänä on määritellä erikseen kussakin kohteessa tarvittavat asbestipurkutoimet ja niiden purkujärjestys. Ainostaan huonokuntoisiksi todetut asbestimateriaalit tulee ao. lain perusteella joko kunnostaa, koteloida tai poistaa. Asbestikartoitusraportin laadintaperusteet perustuvat Valtioneuvoston päätökseen 1380/ 94 asbestityöstä ja Työsuojeluhallituksen päätökseen 231/ 89 hyväksyttävistä asbestipurkutyössä käytettävistä menetelmistä ja laitteista. Asbestipitoisen jätteen käsittely Jätelain 1072/ 93 mukaan. Lisäksi on noudatettava Helsingin kaupungin Ympäristökeskuksen, sekä Uudenmaan Työsuojelupiirin päätöksiä ja viranomaisohjeita. Raportti on laadittu RT (julkaistu 10/ 1993) Asbesti, asbestikartoitus ja siitä aiheutuvat toimenpiteet ohjeen periaatteiden mukaan. MUUT VAARALLISET AINEET PAH-yhdisteet (esim. kivihiilipiki) Ullakolla oli irtonaisia tervapahvin paloja. Tervapahvin PAH-pitoisuus oli yli ongelmajäteraja-arvon (200mg/kg). Materiaalia tulee käsitellä ongelmajätteenä. Havaittu pahvi oli toiselta pinnaltaan ruskeaa ja toiselta harmaata. Pahvin määrästä ja siitä missä sitä rakennuksessa on käytetty, ei ole tietoa. Tämän tyyppistä pahvia on saatettu käyttää mm. valurakenteissa muottien päällä jolloin sitä saattaa löytää esim. erilaisten lattiavalujen alta. Kellarikerroksen lattia ja seinärakenteisiin tehtiin porausreikiä. Rakenteissa ei havaittu vesieristyksiä. Yleistä Kreosoottia on käytetty vahoissa rakennuksissa vedeneristeenä lattiarakenteissa, tervapapereissa ja myös pikisivelynä katteiden pinnalla. Kreosootti on mustaa massaa jonka haju on varsin pistävä (vanhan ratapölkyn haku) Kreosootissa olevat PAHyhdisteet (polyaromaattiset hiilivedyt) ovat voimakkaasti syöpää aiheuttavia. Altistuminen tapahtuu sekä ilman että kosketuksen kautta. Kreosootti on ongelmajätettä. Mikäli kreosoottia joudutaan käsittelemään tulee se tehdä suojattuna erikoistyönä. Tarkemmat ohjeet Ratu-kortissa RATU , Kivihiilipikeä sisältävien rakenteiden purku.

14 ASBESTI JA HAITTA-AINEKARTOITUS Sivu 14/26 PCB yhdisteenä (saumamassoissa) (ei havaittu) Lyijy yhdisteenä (ei havaittu) Lyijy metallina Piippu Vanhoissa maaleissa (valkoinen), sekä ruosteenestomaalaeissa saattaa olla lyijyyhdisteitä. Maaleja ei tutkittu. Vanhojen valurautaviemäreiden muhviliitoksissa oleva lyijy tulee huomioida jätteenkäsittelyssä. Rakennuksessa oli vanha muurattu piippu. Piipussa saattaa olla raskasmetallijäämiä tai PAH-yhdisteitä joita on syntynyt polttoprosesseissa vuosien aikana. Mikäli piippu puretaan, tulee sen haitta-aineet selvittää erillistutkimuksella.

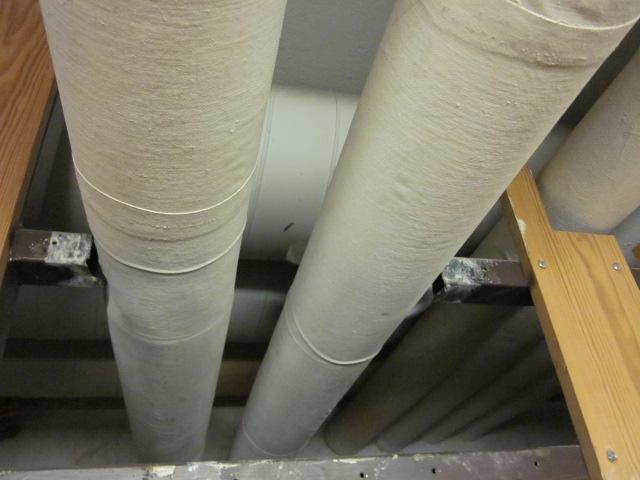

15 ASBESTI JA HAITTA-AINEKARTOITUS Sivu 15/26 KUVAT Kuva 1 Asbestipitoista putkieristettä Kuva 2 Kuvan kangaspintainen putkieriste ei sisällä asbestia (tiivis kangas). Kuva 3 Luokkahuoneiden lattioissa oli asbestipitoinen magnesia massa. Kuva 4 4. krs.(näyte 6) Lattioissa ei havaittu magnesia massaa.

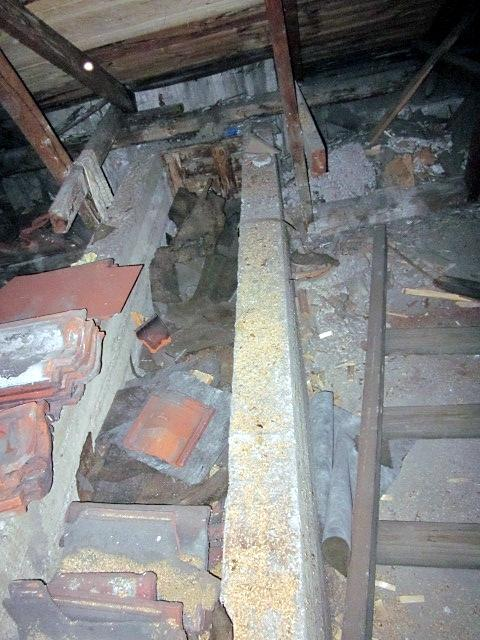

16 ASBESTI JA HAITTA-AINEKARTOITUS Sivu 16/26 Kuva 5 Asbestipitoista Finnflex-vinyylilaattaa. Laatat olivat liimattu asbestipitoisella pikiliimalla. Kuva 6 Kuvassa oleva Hovi-laatta on asbestitonta (300 x 300 mm) Kuva 7 Ullakolla oli aluskatteena pikikermi. Ullakolla oli lisäksi tervapahvia ja pikikerniä irtokappaleina. Tervapahvi ja kermi oli asbestipitoisia. Tervapahvi oli lisäksi PAHpitoinen. (näytteet x ja y) Kuva 8 Ullakolla olevissa keraamisissa viemäriputkissa Ei havaittu asbestia.

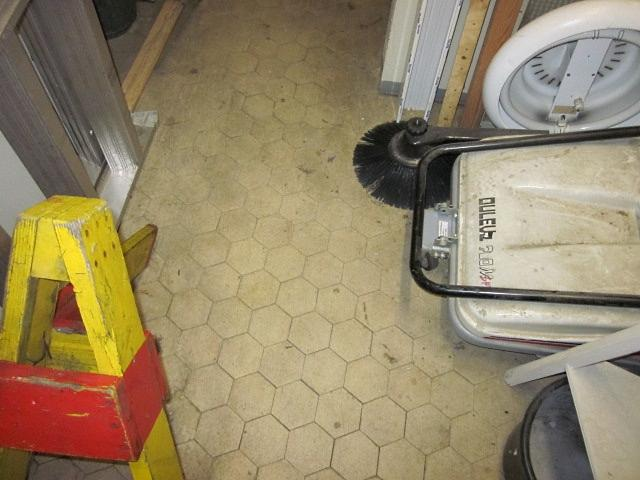

17 ASBESTI JA HAITTA-AINEKARTOITUS Sivu 17/26 Kuva 9 Näyte x, Lujalevy. Asbestia Kuva 10 Lujalevyä Iv-venttiilin ympärillä. Kuva 11 Suurin osa keraamisista laatoituksista oli uusittuja ja näin ollen asbestittomia. Kuva 12 Alkuperäisissä laatoituksissa ei oleteta olevan asbestia.

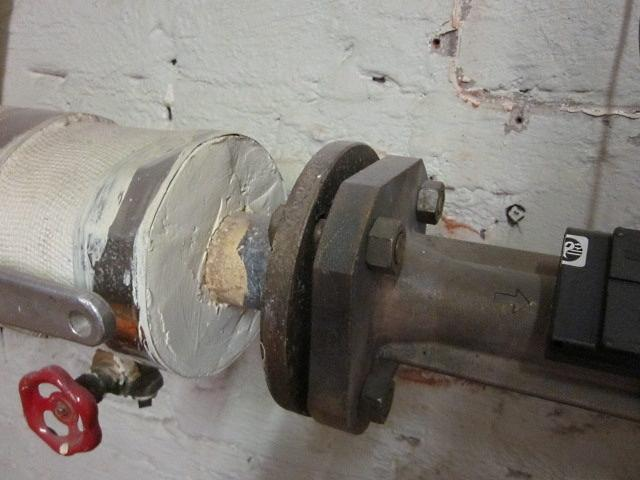

18 ASBESTI JA HAITTA-AINEKARTOITUS Sivu 18/26 Kuva13 Putkien vanhat laippaliitoksien tiivisteet sisältävät todennäköisesti asbestia. Kuva 14 Julkisivun pinnoitteissa ei havaittu asbestia. ASB-YHTIÖT, ASB-Consult Oy Ab Helsinki Timo Salonen Liitteet: 1 kpl analyysitodistus, asbesti (WSP Finnland Oy) kpl analyysitodistus, asbesti (WSP Finnland Oy) kpl analyysitodistus, PAH (WSP Finnland Oy) kpl Kellari, 1-4 krs.
