Vastaanottaja Pieksämäen kaupunki PIEKSÄMÄEN VANHA VETURITALLI HAITTA-AINE KARTOITUS

Transkriptio

1 Vastaanottaja Pieksämäen kaupunki PIEKSÄMÄEN VANHA VETURITALLI HAITTA-AINE KARTOITUS

2 VETURITALLI HAITTA-AINE KARTOITUS Päivämäärä Laatija Tarkastaja Kuvaus Juha Heikkilä, RI(AMK) Antti Oikari, DI Haitta-ainekartoitus Proj.nro Yleistä 1 2. Haitta-aineita sisältämättömät materiaalit 1 3. Tutkimatta jääneet materiaalit tai tilat 1 4. Asbestia sisältävät materiaalit 2 5. Muita haitta-aineita sisältävät materiaalit 2 6. Määrät 2 7. Merkkien selitteet 4 Ramboll Ylistönmäentie 26, 3.krs JYVÄSKYLÄ T F

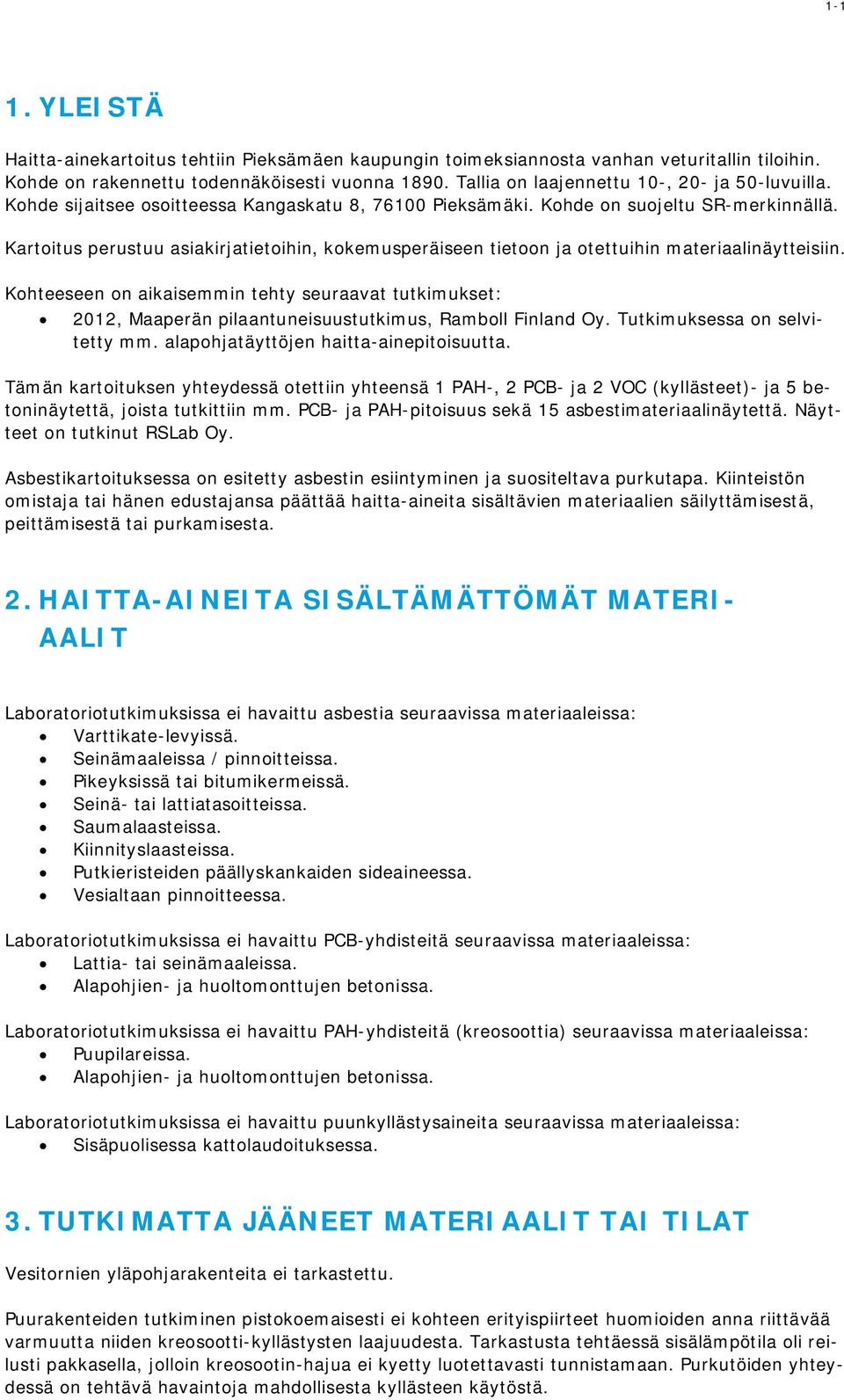

3 YLEISTÄ Haitta-ainekartoitus tehtiin Pieksämäen kaupungin toimeksiannosta vanhan veturitallin tiloihin. Kohde on rakennettu todennäköisesti vuonna Tallia on laajennettu 10-, 20- ja 50-luvuilla. Kohde sijaitsee osoitteessa Kangaskatu 8, Pieksämäki. Kohde on suojeltu SR-merkinnällä. Kartoitus perustuu asiakirjatietoihin, kokemusperäiseen tietoon ja otettuihin materiaalinäytteisiin. Kohteeseen on aikaisemmin tehty seuraavat tutkimukset: 2012, Maaperän pilaantuneisuustutkimus, Ramboll Finland Oy. Tutkimuksessa on selvitetty mm. alapohjatäyttöjen haitta-ainepitoisuutta. Tämän kartoituksen yhteydessä otettiin yhteensä 1 PAH-, 2 PCB- ja 2 VOC (kyllästeet)- ja 5 betoninäytettä, joista tutkittiin mm. PCB- ja PAH-pitoisuus sekä 15 asbestimateriaalinäytettä. Näytteet on tutkinut RSLab Oy. Asbestikartoituksessa on esitetty asbestin esiintyminen ja suositeltava purkutapa. Kiinteistön omistaja tai hänen edustajansa päättää haitta-aineita sisältävien materiaalien säilyttämisestä, peittämisestä tai purkamisesta. 2. HAITTA-AINEITA SISÄLTÄMÄTTÖMÄT MATERI- AALIT Laboratoriotutkimuksissa ei havaittu asbestia seuraavissa materiaaleissa: Varttikate-levyissä. Seinämaaleissa / pinnoitteissa. Pikeyksissä tai bitumikermeissä. Seinä- tai lattiatasoitteissa. Saumalaasteissa. Kiinnityslaasteissa. Putkieristeiden päällyskankaiden sideaineessa. Vesialtaan pinnoitteessa. Laboratoriotutkimuksissa ei havaittu PCB-yhdisteitä seuraavissa materiaaleissa: Lattia- tai seinämaaleissa. Alapohjien- ja huoltomonttujen betonissa. Laboratoriotutkimuksissa ei havaittu PAH-yhdisteitä (kreosoottia) seuraavissa materiaaleissa: Puupilareissa. Alapohjien- ja huoltomonttujen betonissa. Laboratoriotutkimuksissa ei havaittu puunkyllästysaineita seuraavissa materiaaleissa: Sisäpuolisessa kattolaudoituksessa. 3. TUTKIMATTA JÄÄNEET MATERIAALIT TAI TILAT Vesitornien yläpohjarakenteita ei tarkastettu. Puurakenteiden tutkiminen pistokoemaisesti ei kohteen erityispiirteet huomioiden anna riittävää varmuutta niiden kreosootti-kyllästysten laajuudesta. Tarkastusta tehtäessä sisälämpötila oli reilusti pakkasella, jolloin kreosootin-hajua ei kyetty luotettavasti tunnistamaan. Purkutöiden yhteydessä on tehtävä havaintoja mahdollisesta kyllästeen käytöstä.

4 ASBESTIA SISÄLTÄVÄT MATERIAALIT Kohdekäynnillä havaittiin asbestia seuraavissa materiaaleissa: Vesivaraaja on eristetty asbestimassalla. Osa putkieristeistä on tehty asbestimassasta. Massaa on pudonnut vesivuotojen seurauksena lattialle. Palo-oven karmissa on asbestipahvia. Putkien laippaliitoksissa on asbestitiivisteitä. Mineriitti-levyissä. Asbestisementtisessä IV-kanavassa. 5. MUITA HAITTA-AINEITA SISÄLTÄVÄT MATERIAA- LIT Laboratoriotutkimuksissa havaittiin Ky5-kyllästettä seuraavissa materiaaleissa: Pilttuu 13 I-palkin ja katon välinen peitelauta, kyllästettä on muidenkin pilttuiden palkkien peitelaudoissa. Kyllästetyn puun haju on pistävä. Kohdekäynnillä havaittiin haitta-aineita seuraavissa materiaaleissa: Peruskiven pikeys sisältää kreosoottia. Ratapölkyt sisältävät kreosoottia. Pilttuun 6 seinällä olevat valaisimien kiinnityslaudat sisältävät kreosoottia. Kangaspäällysteiset sähköjohdot sisältävät kreosoottia. Valurautaviemärien liitoksissa on lyijyjuotoksia. 6. MÄÄRÄT Asbestia: Sijainti Materiaali Määrä Vaarallisuus luokka Pilttuu 11. Suutinten pesuhuoneen Asbestipahvi. palo-ovenkarmi. Pilttuut 12 ja 13. Putkieristeet, Eristysmassat. osa pudonnut lattialle. Purkumenetelmä ~1 m 2 *** 3 ~70 jm *** 1 ja 2 Pilttuut 12. Putkikulmat. Eristysmassat. 8 kpl *** 2 Pilttuu 10. Lämminvesivaraaja. Sisäpihan puoleisien yläikkunoiden ulkopuolen peitelevyt. Pilttuu 11. Suutinten pesuhuoneen alakatto ja väliseinä. Osa kattolevyistä on pudonnut lattialle. Pilttuu 13 (käynti 12 kautta). Taukohuoneen sisäseinät ja katto. Pilttuiden 13 ja 14 väliseinä. Ovilevy. Vesitorni 2. Huuvan poistoilmakanava. Yksi osa on varastoitu pilttuu 15 lattialle. Eristysmassat ja suojakankaat. Mineriittilevyt. Mineriittilevyt. Mineriittilevyt. Mineriittilevyt. Asbestisementtiä. 1500l /1 kpl *** 1 ~130 m 2 * 4 ~ 30 m 2 * 1 / Puretaan myös kosteusvaurioituneet materiaalit. ~20 m 2 * 3 ~2 m 2 * 4 ~30 jm * 3

5 1-3 Saunarakennus. Kiukaan päällyslevy ja suljettu oviaukko. Kaikki tilat. Suurin osa putkiliitoksista. Mineriittilevyt. Asbestitiivisteet. ~2 m 2 * 4 Ei laskettu. -/*** Laipat leikataan irti avaamattomina. Kreosoottia ja Ky5-kyllästettä: Sijainti Materiaali Määrä Purkumenetelmä Pilttuiden 14 ja 15 sisäpihan puoleisien ovien välinen peruskivi. Pilttuu 6. Väliseinä, valaisimien kiinnityslaudat. Mahdollisesti kaikissa tiloissa. Pilttuun 12 rasvamontussa. Kaikki tilat. Pilttuut Palkkien ja yläpohjan välinen peitelauta. Pikisively. ~2 m 2 - / suojakäsineet ja vaatteet, kreosoottia sisältävät materiaalit ovat ongelmajätettä Kyllästeellä siveltyä lautaa. ~10 jm - / suojakäsineet ja vaatteet, kreosoottia sisältävät materiaalit ovat ongelmajätettä Ratapölkyt. Ei arvioitu. - / suojakäsineet ja vaatteet, kreosoottia sisältävät materiaalit ovat ongelmajätettä Kangaspäällysteiset sähköjohdot. Ky5:llä kyllästetyt laudat. Ei mitattu. Satoja metrejä. - / suojakäsineet ja vaatteet, kreosoottia sisältävät materiaalit ovat ongelmajätettä ~900 jm - / suojakäsineet ja vaatteet, kyllästettä sisältävät materiaalit ovat ongelmajätettä Lyijyä: Sijainti Materiaali Määrä Purkumenetelmä Kaikki tilat, valurautaviemärien liitokset. Lyijytiivisteet. Useita kymmeniä, ei laskettu - / lyijyä sisältävät liitokset ovat ongelmajätettä

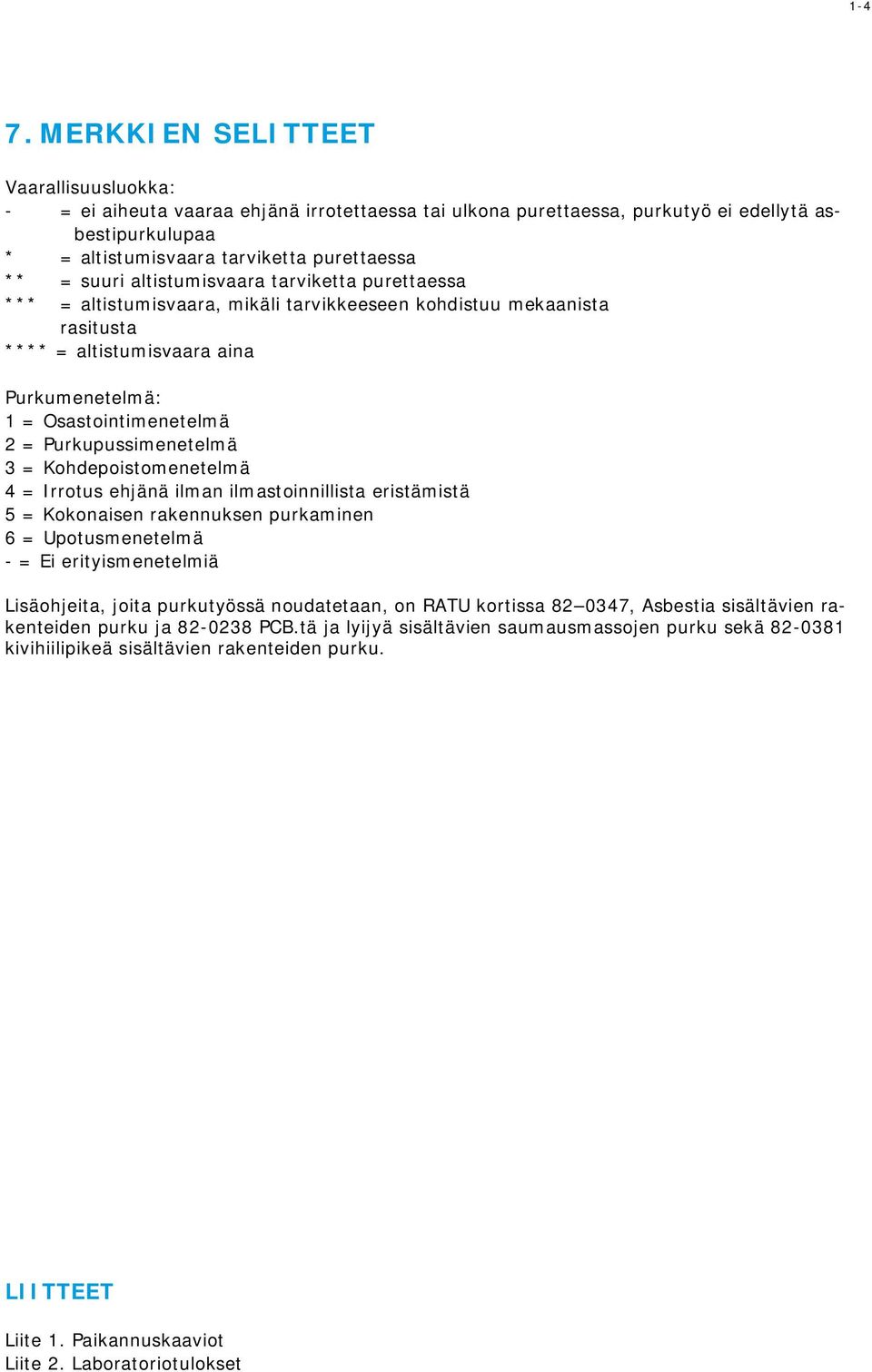

6 MERKKIEN SELITTEET Vaarallisuusluokka: - = ei aiheuta vaaraa ehjänä irrotettaessa tai ulkona purettaessa, purkutyö ei edellytä asbestipurkulupaa * = altistumisvaara tarviketta purettaessa ** = suuri altistumisvaara tarviketta purettaessa *** = altistumisvaara, mikäli tarvikkeeseen kohdistuu mekaanista rasitusta **** = altistumisvaara aina Purkumenetelmä: 1 = Osastointimenetelmä 2 = Purkupussimenetelmä 3 = Kohdepoistomenetelmä 4 = Irrotus ehjänä ilman ilmastoinnillista eristämistä 5 = Kokonaisen rakennuksen purkaminen 6 = Upotusmenetelmä - = Ei erityismenetelmiä Lisäohjeita, joita purkutyössä noudatetaan, on RATU kortissa , Asbestia sisältävien rakenteiden purku ja PCB.tä ja lyijyä sisältävien saumausmassojen purku sekä kivihiilipikeä sisältävien rakenteiden purku. LIITTEET Liite 1. Paikannuskaaviot Liite 2. Laboratoriotulokset

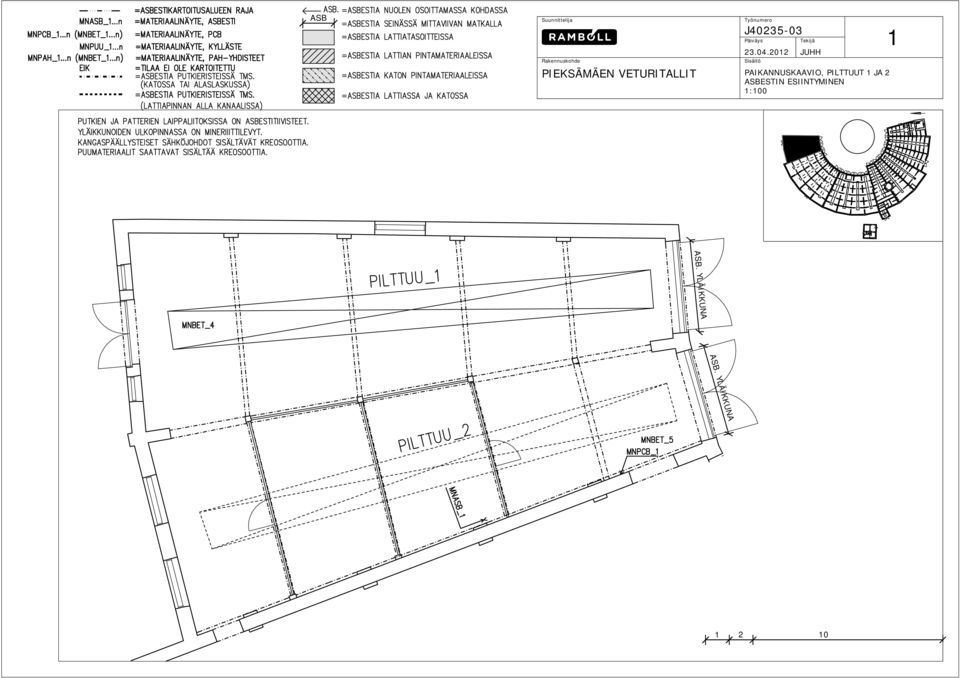

7 ASB Suunnittelija Rakennuskohde PIEKSÄMÄEN VETURITALLIT Työnumero J Päiväys Sisältö Tekijä JUHH PAIKANNUSKAAVIO, PILTTUUT 1 JA 2 ASBESTIN ESIINTYMINEN 1:

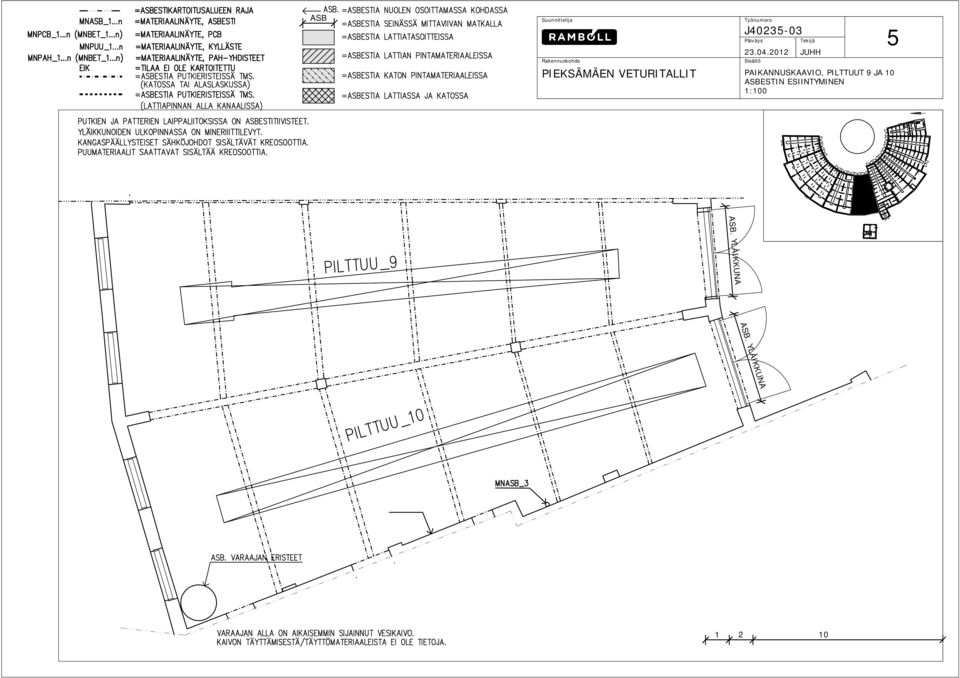

11 ASB Suunnittelija Rakennuskohde PIEKSÄMÄEN VETURITALLIT Työnumero J Päiväys Sisältö Tekijä JUHH 5 PAIKANNUSKAAVIO, PILTTUUT 9 JA 10 ASBESTIN ESIINTYMINEN 1:

12 ASB Suunnittelija Rakennuskohde PIEKSÄMÄEN VETURITALLIT Työnumero J Päiväys Sisältö Tekijä JUHH PAIKANNUSKAAVIO, PILTTUU 11 ASBESTIN ESIINTYMINEN 1:100 6 ASB. SEINÄLEVYT ASB. SEINÄLEVYT

13 ASB Suunnittelija Rakennuskohde PIEKSÄMÄEN VETURITALLIT Työnumero J Päiväys Sisältö Tekijä JUHH PAIKANNUSKAAVIO, PILTTUU 12 ASBESTIN ESIINTYMINEN 1:

14 . ASB Suunnittelija Rakennuskohde PIEKSÄMÄEN VETURITALLIT Työnumero J Päiväys Sisältö Tekijä JUHH 8 PAIKANNUSKAAVIO, PILTTUUT 13 JA 14 ASBESTIN ESIINTYMINEN 1: ASB. SEINÄLEVYT

15 ASB Suunnittelija Rakennuskohde PIEKSÄMÄEN VETURITALLIT Työnumero J Päiväys Sisältö Tekijä JUHH 9 PAIKANNUSKAAVIO, PILTTUUT 15 JA 16 ASBESTIN ESIINTYMINEN 1:

16 ASB Suunnittelija Rakennuskohde PIEKSÄMÄEN VETURITALLIT Työnumero J Päiväys Sisältö Tekijä JUHH 10 PAIKANNUSKAAVIO, SAUNARAKENNUS ASBESTIN ESIINTYMINEN 1:

17 ANALYYSIVASTAUS K 1 (1) Tilaaja Ramboll Finland Oy Juha Heikkilä Ylistönmäentie Jyväskylä Materiaalinäytteen asbestianalyysi Näytteenottaja Juha Heikkilä Näytteenottopaikka Pieksämäen kaupunki/veturitallit Vastaanottopäivämäärä Näytemäärä 15 kpl Analyysimenetelmä Materiaalinäytteen valomikroskooppinen analyysi Näytteet ja tulokset Nro Näyte Analyysitulos MNASB_1 Pilttuu 2 / ravintolan vessojen varttikate Näyte ei sisällä asbestia MNASB_2 Pilttuu 5 / tiilipilarin valkoinen pinnoite Näyte ei sisällä asbestia MNASB_3 Pilttuu 10 / pietty putkieriste Näyte ei sisällä asbestia MNASB_4 Pilttuu 11 / vessan seinätasoite Näyte ei sisällä asbestia MNASB_5 Pilttuu 11 / vessan lattialaatoituksen kiinnityslaasti Näyte ei sisällä asbestia MNASB_6 Pilttuu 11 / vessan lattialaatoituksen saumauslaasti Näyte ei sisällä asbestia MNASB_7 Pilttuu 12 / putkieristeen päällyskangas + sideaine Näyte ei sisällä asbestia MNASB_8 Pilttuu 13 / putkieristeen päällys, bitumikermi Näyte ei sisällä asbestia MNASB_9 Pilttuu 4 / vanhimman yläpohjan bitumikermi Näyte ei sisällä asbestia MNASB_10 Pesutuparakennus / vesialtaan pinnoite Näyte ei sisällä asbestia MNASB_11 Pesutuparakennus / pesuhuoneen seinän pikisively Näyte ei sisällä asbestia MNASB_12 Pesutuparakennus / pukuhuoneen seinäpinnoite Näyte ei sisällä asbestia MNASB_13 Pesutuparakennus / pesuhuoneen lattian pintatasoite Näyte ei sisällä asbestia MNASB_14 Pesutuparakennus / pesuhuoneen lattian tasoitetta betonilaattojen Näyte ei sisällä asbestia välistä MNASB_15 Pilttuu 10 / väliseinä, pinnoitteet Näyte ei sisällä asbestia RSlab Oy Kristian Jansson, FT Laboratoriopäällikkö Yhtiön toiminimi Puhelin Posti- ja käyntiosoite RSLab Oy (0) etunimi.sukunimi@rslab.fi Laukaantie 4 (Grafila) JYVÄSKYLÄ URL Y-tunnus

18 ANALYYSIVASTAUS V 1 (1) Tilaaja Ramboll Finland Oy Juha Heikkilä Ylistönmäentie Jyväskylä Betoninäytteiden orgaanisten yhdisteiden määritys Näytteenottaja Juha Heikkilä Näytteenottopaikka Pieksämäen kaupunki/veturitallit Vastaanottopäivämäärä Näytemäärä 5 kpl Analyysimenetelmä Orgaanisten yhdisteiden (hiilivetyseokset C10-C40, PCB- ja PAH-yhdisteet) analyysi kaasukromatografi-massaspektrometrilaitteistolla (GC-MS). Näytteet ja tulokset Nro Näyte Analyysitulos MBET_4 Pilttuu 1 / PR125 PCB, PAH ei havaittu (< 10 mg/kg), näyte sisälsi moottoriöljyä MBET_5 Pilttuu 2 / PR124 PCB, PAH ei havaittu (< 10 mg/kg), näyte sisälsi moottoriöljyä MBET_6 Pilttuu 14 / PR114 PCB, PAH ei havaittu (< 10 mg/kg) MBET_7 Pilttuu 15 / PR112 PCB, PAH ei havaittu (< 10 mg/kg), näyte sisälsi moottoriöljyä MBET_8 Pilttuu 7 / PR121 PCB, PAH ei havaittu (< 10 mg/kg) RSlab Oy Kristian Jansson, FT Laboratoriopäällikkö Yhtiön toiminimi Puhelin Posti- ja käyntiosoite RSLab Oy (0) etunimi.sukunimi@rslab.fi Laukaantie 4 (Grafila) JYVÄSKYLÄ URL Y-tunnus

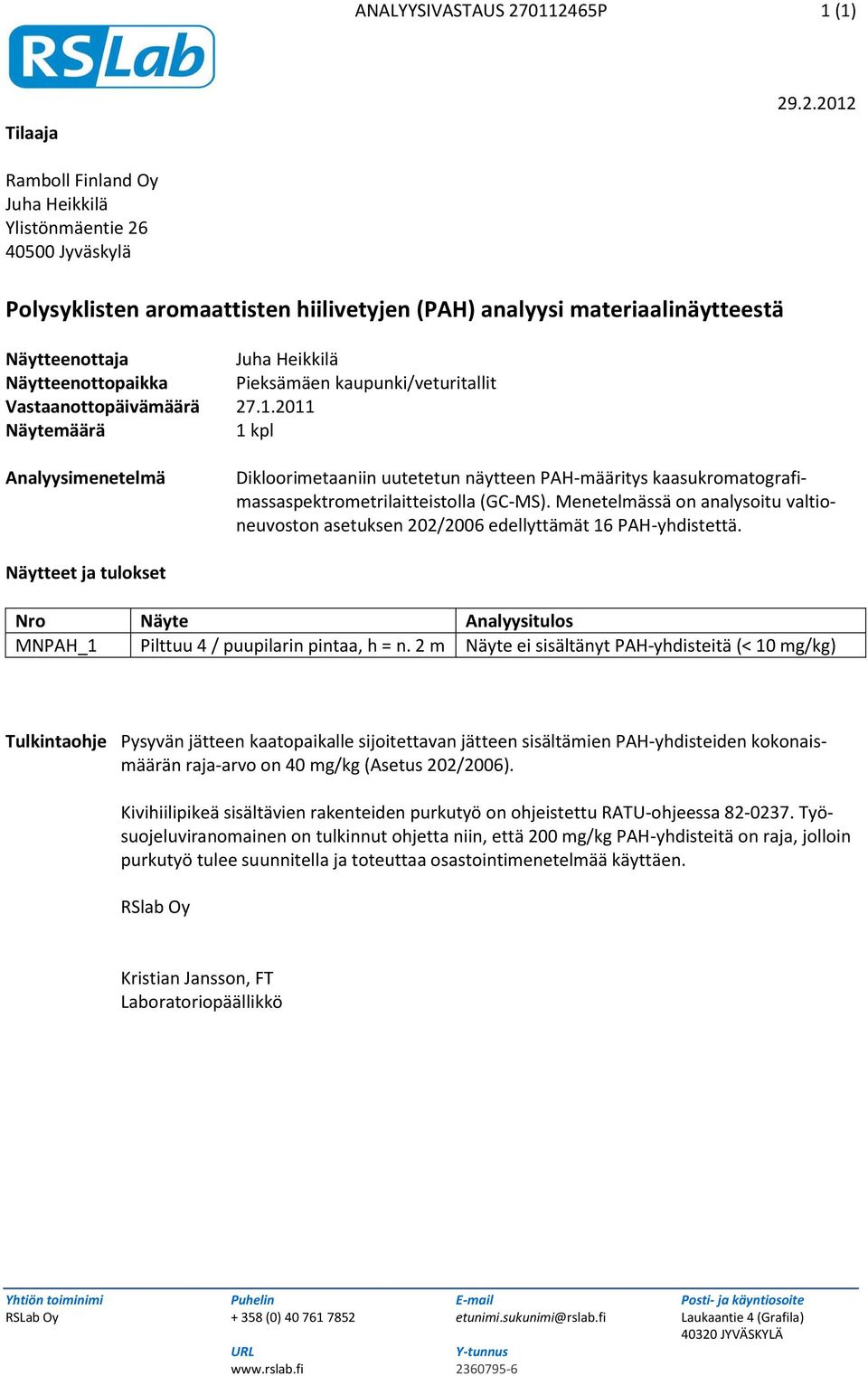

19 ANALYYSIVASTAUS P 1 (1) Tilaaja Ramboll Finland Oy Juha Heikkilä Ylistönmäentie Jyväskylä Polysyklisten aromaattisten hiilivetyjen (PAH) analyysi materiaalinäytteestä Näytteenottaja Juha Heikkilä Näytteenottopaikka Pieksämäen kaupunki/veturitallit Vastaanottopäivämäärä Näytemäärä 1 kpl Analyysimenetelmä Dikloorimetaaniin uutetetun näytteen PAH-määritys kaasukromatografimassaspektrometrilaitteistolla (GC-MS). Menetelmässä on analysoitu valtioneuvoston asetuksen 202/2006 edellyttämät 16 PAH-yhdistettä. Näytteet ja tulokset Nro Näyte Analyysitulos MNPAH_1 Pilttuu 4 / puupilarin pintaa, h = n. 2 m Näyte ei sisältänyt PAH-yhdisteitä (< 10 mg/kg) Tulkintaohje Pysyvän jätteen kaatopaikalle sijoitettavan jätteen sisältämien PAH-yhdisteiden kokonaismäärän raja-arvo on 40 mg/kg (Asetus 202/2006). Kivihiilipikeä sisältävien rakenteiden purkutyö on ohjeistettu RATU-ohjeessa Työsuojeluviranomainen on tulkinnut ohjetta niin, että 200 mg/kg PAH-yhdisteitä on raja, jolloin purkutyö tulee suunnitella ja toteuttaa osastointimenetelmää käyttäen. RSlab Oy Kristian Jansson, FT Laboratoriopäällikkö Yhtiön toiminimi Puhelin Posti- ja käyntiosoite RSLab Oy (0) etunimi.sukunimi@rslab.fi Laukaantie 4 (Grafila) JYVÄSKYLÄ URL Y-tunnus

20 ANALYYSIVASTAUS P 1 (1) Tilaaja Ramboll Finland Oy Juha Heikkilä Ylistönmäentie Jyväskylä Materiaalinäytteen PCB-analyysi Näytteenottaja Juha Heikkilä Näytteenottopaikka Pieksämäen kaupunki/veturitallit Vastaanottopäivämäärä Näytemäärä 2 kpl Analyysimenetelmä PCB-yhdisteiden määritys (GC-MS). Näytteet ja tulokset Nro Näyte Analyysitulos MNPCB1 Pilttuiden 2 ja 3 välinen seinä, harmaa maali Näyte ei sisällä PCB-yhdisteitä (< 10 mg/kg) MNPCB2 Pesutuparakennuksen pesuhuoneen lattiamaali Näyte ei sisällä PCB-yhdisteitä (< 10 mg/kg) Viitearvoja Materiaali on ympäristöviranomaisten ohjeiden mukaan ongelmajätettä, jos sen PCBpitoisuus ylittää 50 mg/kg. RSlab Oy Kristian Jansson, FT Laboratoriopäällikkö Yhtiön toiminimi Puhelin Posti- ja käyntiosoite RSLab Oy (0) etunimi.sukunimi@rslab.fi Laukaantie 4 (Grafila) JYVÄSKYLÄ URL Y-tunnus

21 ANALYYSIVASTAUS P 1 (1) Tilaaja Ramboll Finland Oy Juha Heikkilä Ylistönmäentie Jyväskylä Puun kyllästysaineiden määritys Näytteenottaja Juha Heikkilä Näytteenottopaikka Pieksämäen kaupunki/veturitallit Vastaanottopäivämäärä Näytemäärä 1 kpl Analyysimenetelmä Orgaanisten kyllästysaineiden analyysi kaasukromatografimassaspektrometrilaitteistolla (GC-MS). Näytteet ja tulokset Nro Näyte Analyysitulos MNPUU_1 Pilttuu 4 / kattolaudoitusta Kyllästysaineita ei havaittu (< 10 mg/kg) MNPUU_2 Pilttuu 13 / palkin ja katon välinen peitelauta Näyte sisälsi pentakloorifenolia 120 mg/kg RSlab Oy Kristian Jansson, FT Laboratoriopäällikkö Yhtiön toiminimi Puhelin Posti- ja käyntiosoite RSLab Oy (0) etunimi.sukunimi@rslab.fi Laukaantie 4 (Grafila) JYVÄSKYLÄ URL Y-tunnus
