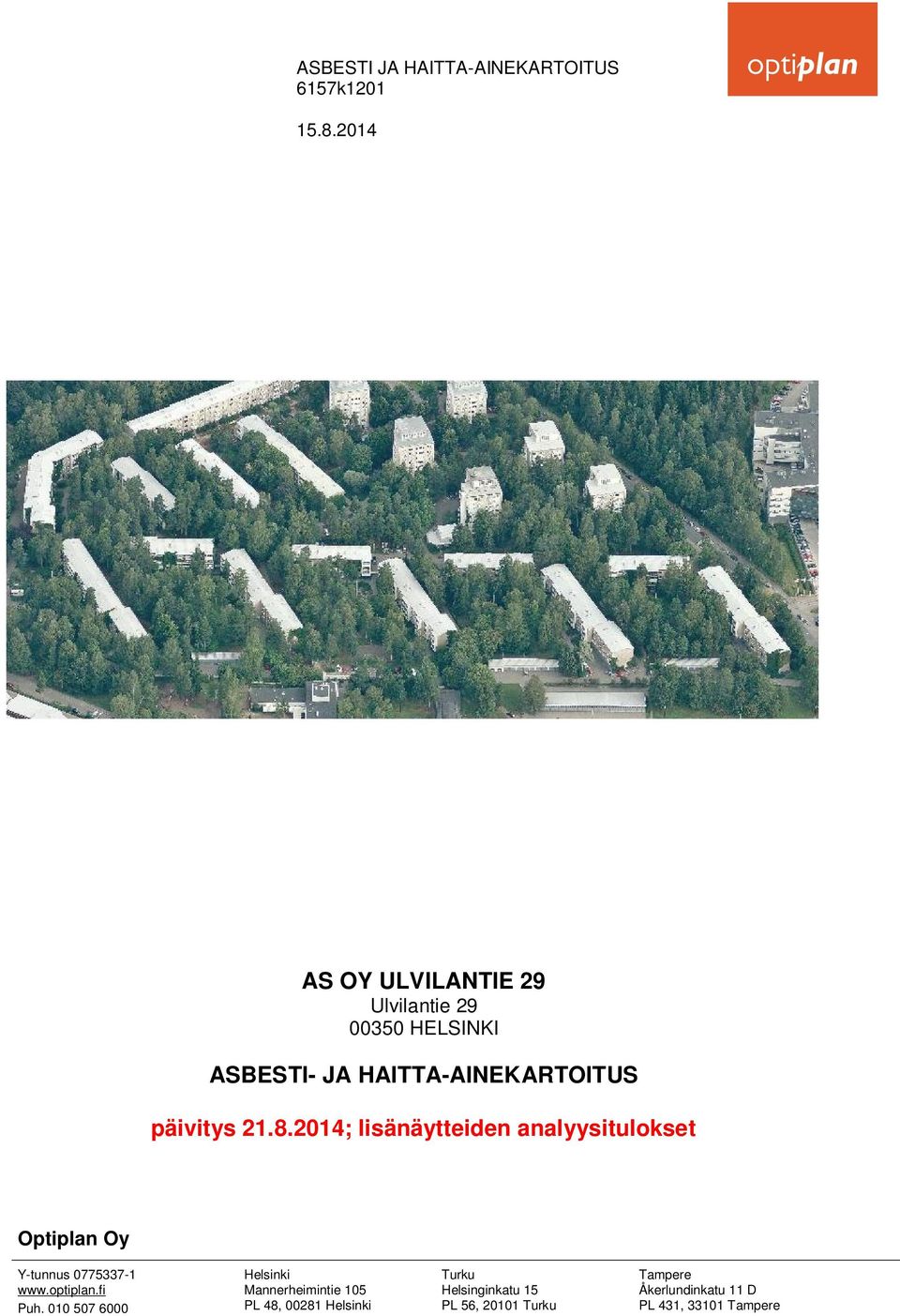

1 ASBESTI JA HAITTA-AINEKARTOITUS 6157k AS OY ULVILANTIE 29 Ulvilantie HELSINKI ASBESTI- JA HAITTA-AINEKARTOITUS päivitys ; lisänäytteiden analyysitulokset Optiplan Oy Y-tunnus Puh Helsinki Mannerheimintie 105 PL 48, Helsinki Turku Helsinginkatu 15 PL 56, Turku Tampere Åkerlundinkatu 11 D PL 431, Tampere

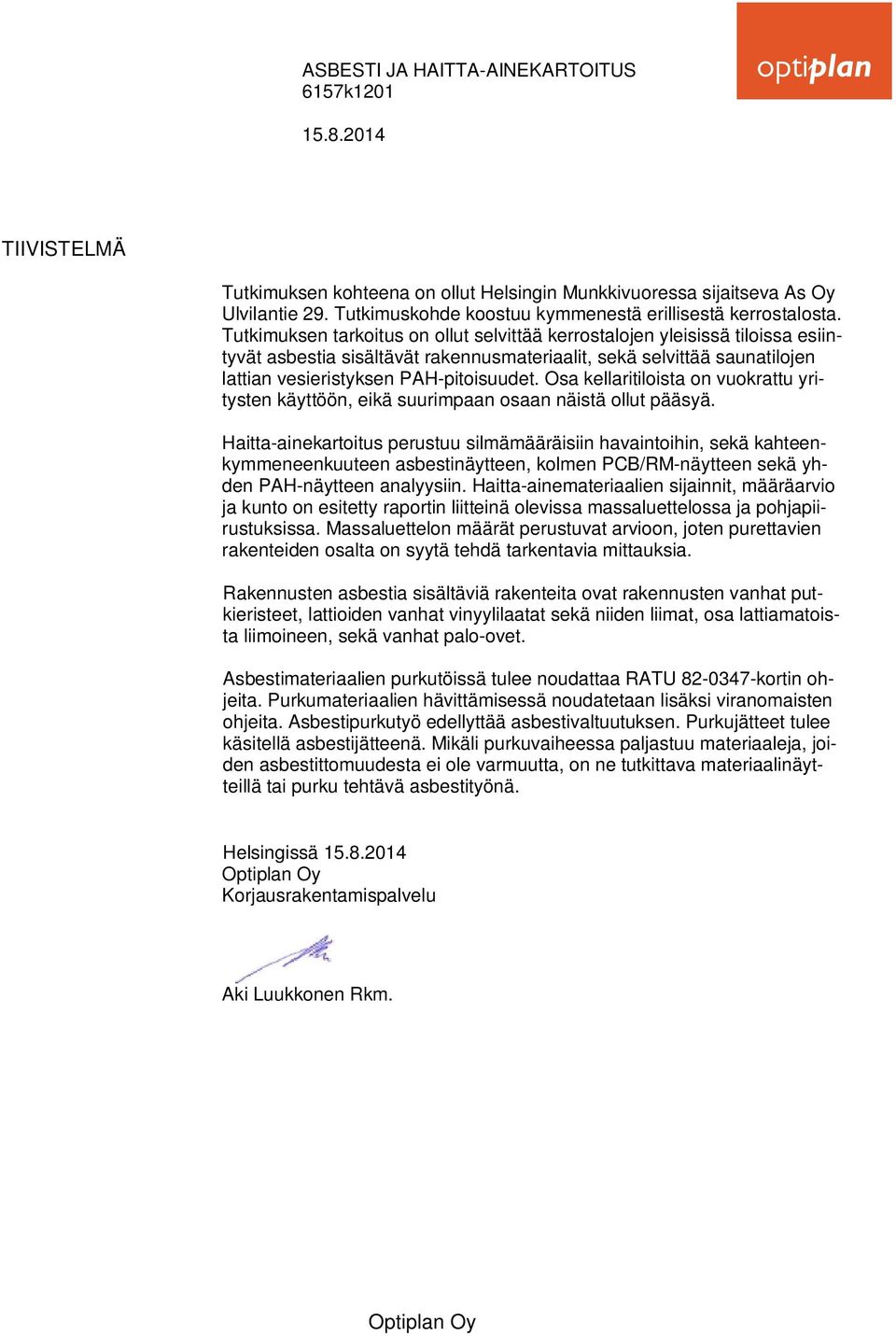

2 ASBESTI JA HAITTA-AINEKARTOITUS 6157k TIIVISTELMÄ Tutkimuksen kohteena on ollut Helsingin Munkkivuoressa sijaitseva As Oy Ulvilantie 29. Tutkimuskohde koostuu kymmenestä erillisestä kerrostalosta. Tutkimuksen tarkoitus on ollut selvittää kerrostalojen yleisissä tiloissa esiintyvät asbestia sisältävät rakennusmateriaalit, sekä selvittää saunatilojen lattian vesieristyksen PAH-pitoisuudet. Osa kellaritiloista on vuokrattu yritysten käyttöön, eikä suurimpaan osaan näistä ollut pääsyä. Haitta-ainekartoitus perustuu silmämääräisiin havaintoihin, sekä kahteenkymmeneenkuuteen asbestinäytteen, kolmen PCB/RM-näytteen sekä yhden PAH-näytteen analyysiin. Haitta-ainemateriaalien sijainnit, määräarvio ja kunto on esitetty raportin liitteinä olevissa massaluettelossa ja pohjapiirustuksissa. Massaluettelon määrät perustuvat arvioon, joten purettavien rakenteiden osalta on syytä tehdä tarkentavia mittauksia. Rakennusten asbestia sisältäviä rakenteita ovat rakennusten vanhat putkieristeet, lattioiden vanhat vinyylilaatat sekä niiden liimat, osa lattiamatoista liimoineen, sekä vanhat palo-ovet. Asbestimateriaalien purkutöissä tulee noudattaa RATU kortin ohjeita. Purkumateriaalien hävittämisessä noudatetaan lisäksi viranomaisten ohjeita. Asbestipurkutyö edellyttää asbestivaltuutuksen. Purkujätteet tulee käsitellä asbestijätteenä. Mikäli purkuvaiheessa paljastuu materiaaleja, joiden asbestittomuudesta ei ole varmuutta, on ne tutkittava materiaalinäytteillä tai purku tehtävä asbestityönä. Helsingissä Optiplan Oy Korjausrakentamispalvelu Aki Luukkonen Rkm. Optiplan Oy

3 SISÄLLYSLUETTELO 1 YLEISTÄ Yleistiedot kohteesta Tilaaja Sisältö Kartoituksen suoritus Tehdyt korjaukset ja muutokset Tutkitut materiaalit Tutkimatta jätettiin ASBESTIMATERIAALIEN HAVAINNOT JA TUTKIMUSTULOKSET Laatoitusten laastit Lattiamateriaalit Sisätilojen seinien ja kattojen pintamateriaalit Putkieristeet ja IV-kanavat Betoni Saunaosaston märkätilojen vesieristykset Palo-ovet Julkisivut ja vesikatto MUUT HAITTA-AINEET PCB- ja raskasmetallit PAH Mikrobivauriot JOHTOPÄÄTÖKSET HAITTA-AINEISTA JA PURKUTYÖT... 8 LIITTEET... 9 Optiplan Oy

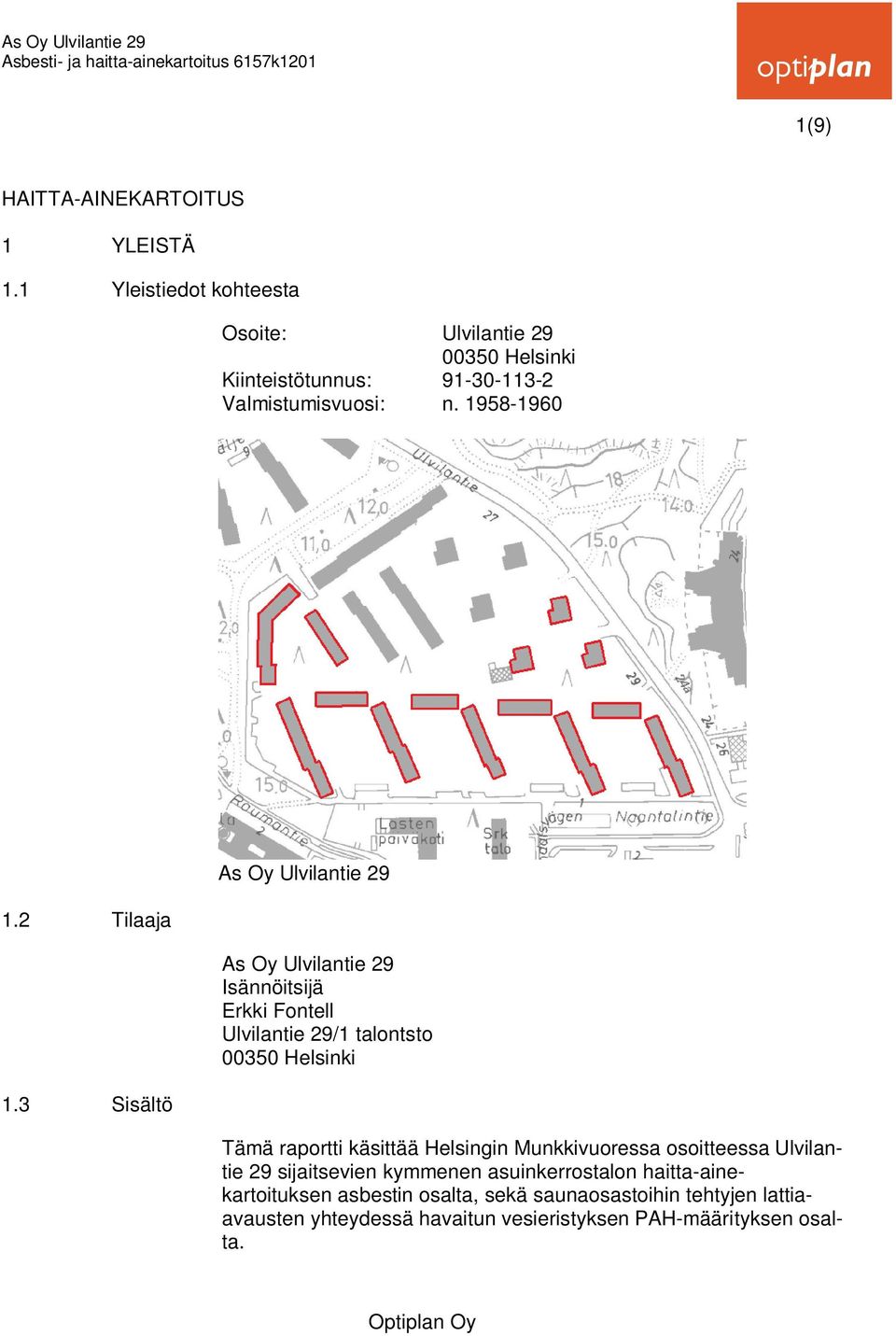

4 As Oy Ulvilantie 29 Asbesti- ja haitta-ainekartoitus 6157k1201 1(9) HAITTA-AINEKARTOITUS 1 YLEISTÄ 1.1 Yleistiedot kohteesta Osoite: Ulvilantie Helsinki Kiinteistötunnus: Valmistumisvuosi: n Tilaaja 1.3 Sisältö As Oy Ulvilantie 29 As Oy Ulvilantie 29 Isännöitsijä Erkki Fontell Ulvilantie 29/1 talontsto Helsinki Tämä raportti käsittää Helsingin Munkkivuoressa osoitteessa Ulvilantie 29 sijaitsevien kymmenen asuinkerrostalon haitta-ainekartoituksen asbestin osalta, sekä saunaosastoihin tehtyjen lattiaavausten yhteydessä havaitun vesieristyksen PAH-määrityksen osalta. Optiplan Oy

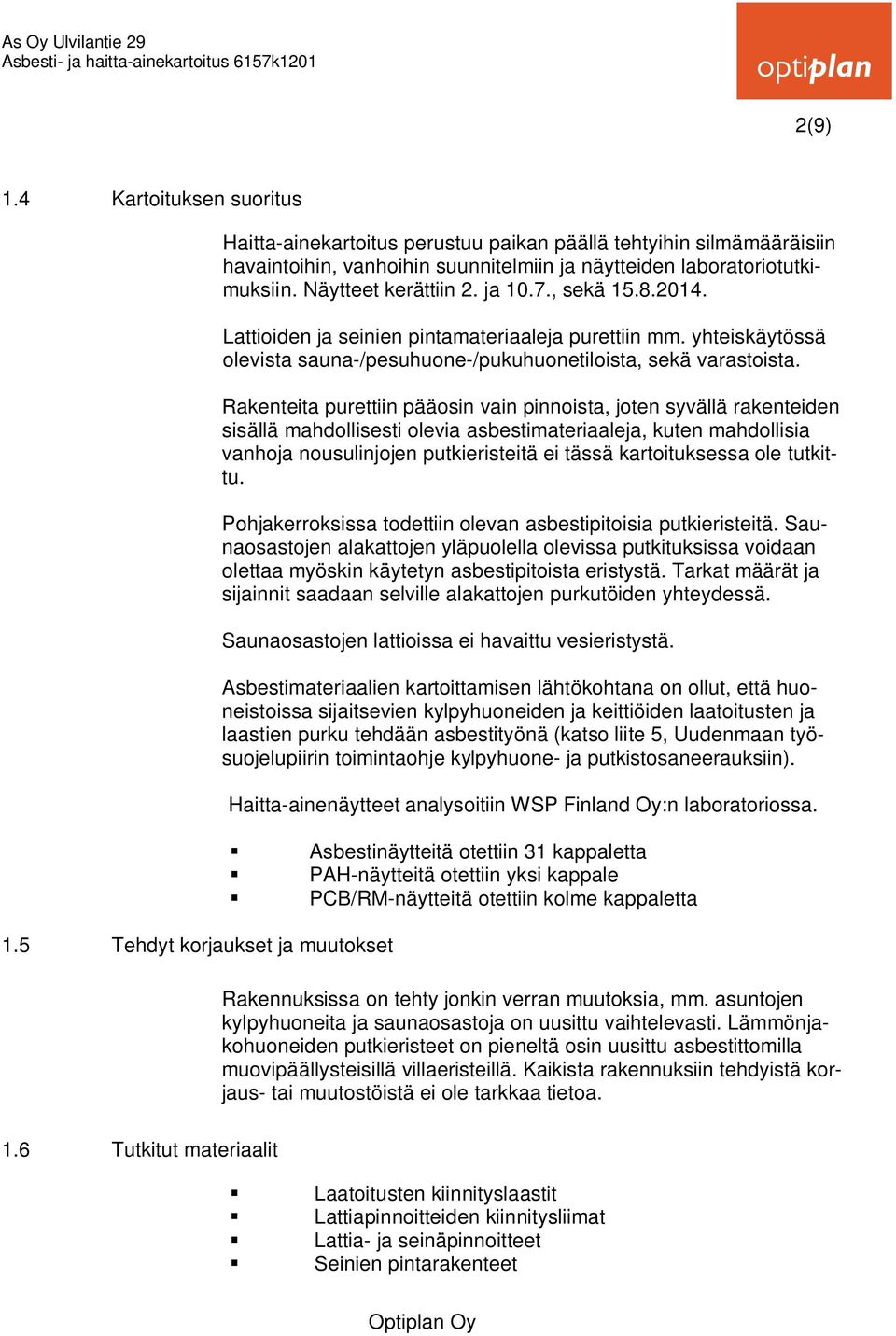

5 As Oy Ulvilantie 29 Asbesti- ja haitta-ainekartoitus 6157k1201 2(9) 1.4 Kartoituksen suoritus 1.5 Tehdyt korjaukset ja muutokset Haitta-ainekartoitus perustuu paikan päällä tehtyihin silmämääräisiin havaintoihin, vanhoihin suunnitelmiin ja näytteiden laboratoriotutkimuksiin. Näytteet kerättiin 2. ja 10.7., sekä Lattioiden ja seinien pintamateriaaleja purettiin mm. yhteiskäytössä olevista sauna-/pesuhuone-/pukuhuonetiloista, sekä varastoista. Rakenteita purettiin pääosin vain pinnoista, joten syvällä rakenteiden sisällä mahdollisesti olevia asbestimateriaaleja, kuten mahdollisia vanhoja nousulinjojen putkieristeitä ei tässä kartoituksessa ole tutkittu. Pohjakerroksissa todettiin olevan asbestipitoisia putkieristeitä. Saunaosastojen alakattojen yläpuolella olevissa putkituksissa voidaan olettaa myöskin käytetyn asbestipitoista eristystä. Tarkat määrät ja sijainnit saadaan selville alakattojen purkutöiden yhteydessä. Saunaosastojen lattioissa ei havaittu vesieristystä. Asbestimateriaalien kartoittamisen lähtökohtana on ollut, että huoneistoissa sijaitsevien kylpyhuoneiden ja keittiöiden laatoitusten ja laastien purku tehdään asbestityönä (katso liite 5, Uudenmaan työsuojelupiirin toimintaohje kylpyhuone- ja putkistosaneerauksiin). Haitta-ainenäytteet analysoitiin WSP Finland Oy:n laboratoriossa. Asbestinäytteitä otettiin 31 kappaletta PAH-näytteitä otettiin yksi kappale PCB/RM-näytteitä otettiin kolme kappaletta Rakennuksissa on tehty jonkin verran muutoksia, mm. asuntojen kylpyhuoneita ja saunaosastoja on uusittu vaihtelevasti. Lämmönjakohuoneiden putkieristeet on pieneltä osin uusittu asbestittomilla muovipäällysteisillä villaeristeillä. Kaikista rakennuksiin tehdyistä korjaus- tai muutostöistä ei ole tarkkaa tietoa. 1.6 Tutkitut materiaalit Laatoitusten kiinnityslaastit Lattiapinnoitteiden kiinnitysliimat Lattia- ja seinäpinnoitteet Seinien pintarakenteet Optiplan Oy

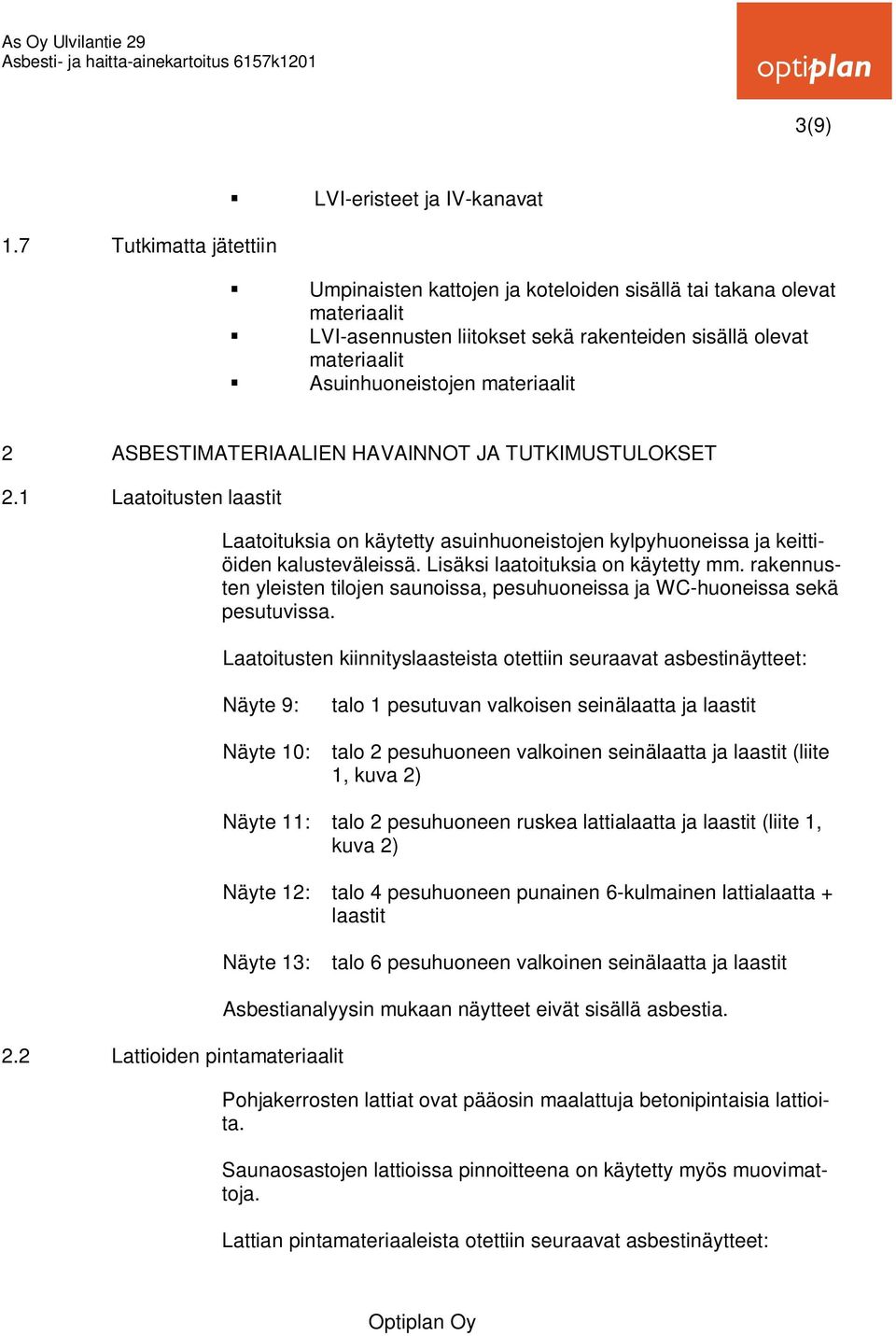

6 As Oy Ulvilantie 29 Asbesti- ja haitta-ainekartoitus 6157k1201 3(9) 1.7 Tutkimatta jätettiin LVI-eristeet ja IV-kanavat Umpinaisten kattojen ja koteloiden sisällä tai takana olevat materiaalit LVI-asennusten liitokset sekä rakenteiden sisällä olevat materiaalit Asuinhuoneistojen materiaalit 2 ASBESTIMATERIAALIEN HAVAINNOT JA TUTKIMUSTULOKSET 2.1 Laatoitusten laastit Laatoituksia on käytetty asuinhuoneistojen kylpyhuoneissa ja keittiöiden kalusteväleissä. Lisäksi laatoituksia on käytetty mm. rakennusten yleisten tilojen saunoissa, pesuhuoneissa ja WC-huoneissa sekä pesutuvissa. Laatoitusten kiinnityslaasteista otettiin seuraavat asbestinäytteet: Näyte 9: talo 1 pesutuvan valkoisen seinälaatta ja laastit 2.2 Lattioiden pintamateriaalit Näyte 10: talo 2 pesuhuoneen valkoinen seinälaatta ja laastit (liite 1, kuva 2) Näyte 11: talo 2 pesuhuoneen ruskea lattialaatta ja laastit (liite 1, kuva 2) Näyte 12: talo 4 pesuhuoneen punainen 6-kulmainen lattialaatta + laastit Näyte 13: talo 6 pesuhuoneen valkoinen seinälaatta ja laastit Asbestianalyysin mukaan näytteet eivät sisällä asbestia. Pohjakerrosten lattiat ovat pääosin maalattuja betonipintaisia lattioita. Saunaosastojen lattioissa pinnoitteena on käytetty myös muovimattoja. Lattian pintamateriaaleista otettiin seuraavat asbestinäytteet: Optiplan Oy

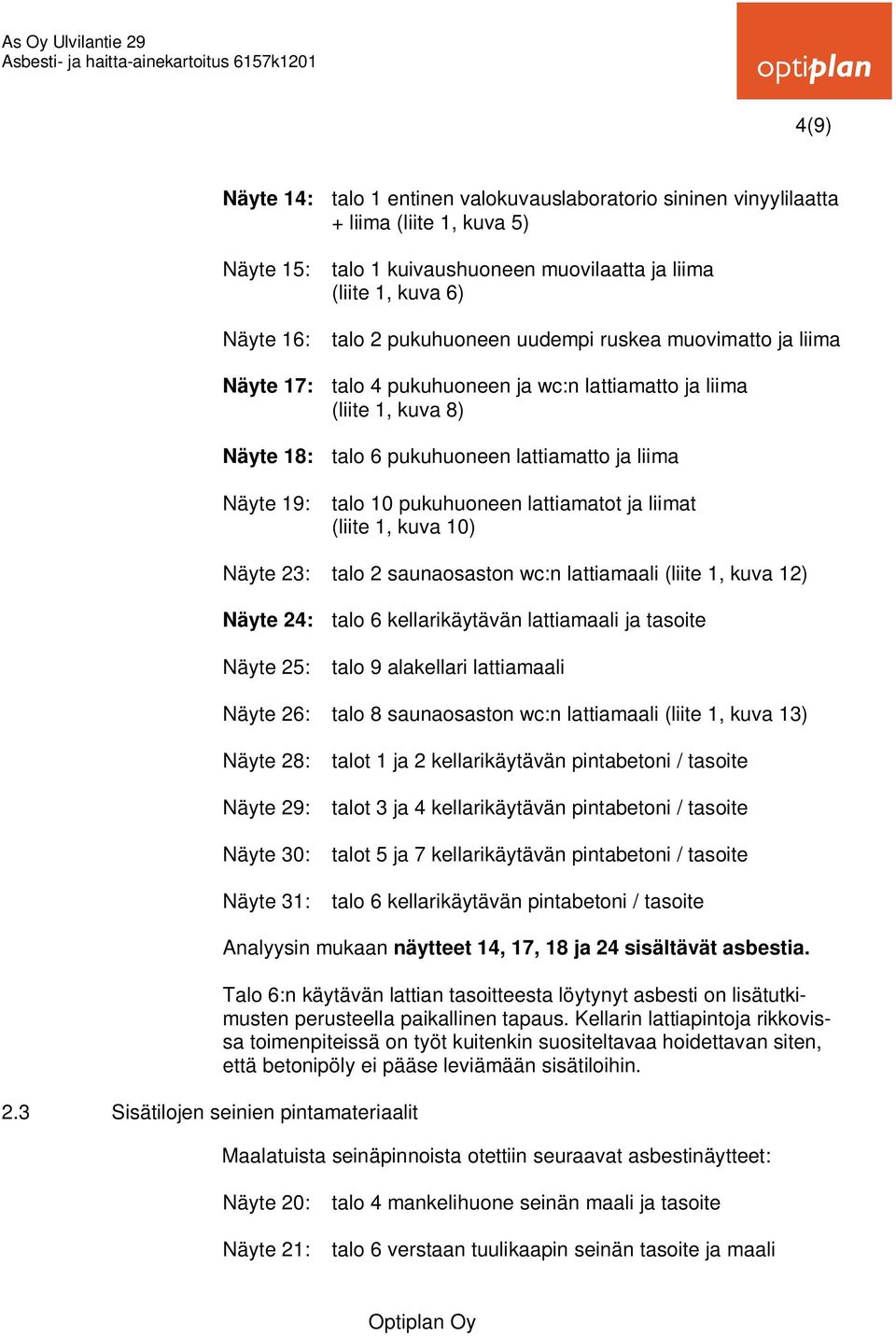

7 As Oy Ulvilantie 29 Asbesti- ja haitta-ainekartoitus 6157k1201 4(9) Näyte 14: talo 1 entinen valokuvauslaboratorio sininen vinyylilaatta + liima (liite 1, kuva 5) Näyte 15: talo 1 kuivaushuoneen muovilaatta ja liima (liite 1, kuva 6) Näyte 16: talo 2 pukuhuoneen uudempi ruskea muovimatto ja liima Näyte 17: talo 4 pukuhuoneen ja wc:n lattiamatto ja liima (liite 1, kuva 8) Näyte 18: talo 6 pukuhuoneen lattiamatto ja liima Näyte 19: talo 10 pukuhuoneen lattiamatot ja liimat (liite 1, kuva 10) Näyte 23: talo 2 saunaosaston wc:n lattiamaali (liite 1, kuva 12) Näyte 24: talo 6 kellarikäytävän lattiamaali ja tasoite Näyte 25: talo 9 alakellari lattiamaali 2.3 Sisätilojen seinien pintamateriaalit Näyte 26: talo 8 saunaosaston wc:n lattiamaali (liite 1, kuva 13) Näyte 28: talot 1 ja 2 kellarikäytävän pintabetoni / tasoite Näyte 29: talot 3 ja 4 kellarikäytävän pintabetoni / tasoite Näyte 30: talot 5 ja 7 kellarikäytävän pintabetoni / tasoite Näyte 31: talo 6 kellarikäytävän pintabetoni / tasoite Analyysin mukaan näytteet 14, 17, 18 ja 24 sisältävät asbestia. Talo 6:n käytävän lattian tasoitteesta löytynyt asbesti on lisätutkimusten perusteella paikallinen tapaus. Kellarin lattiapintoja rikkovissa toimenpiteissä on työt kuitenkin suositeltavaa hoidettavan siten, että betonipöly ei pääse leviämään sisätiloihin. Maalatuista seinäpinnoista otettiin seuraavat asbestinäytteet: Näyte 20: talo 4 mankelihuone seinän maali ja tasoite Näyte 21: talo 6 verstaan tuulikaapin seinän tasoite ja maali Optiplan Oy

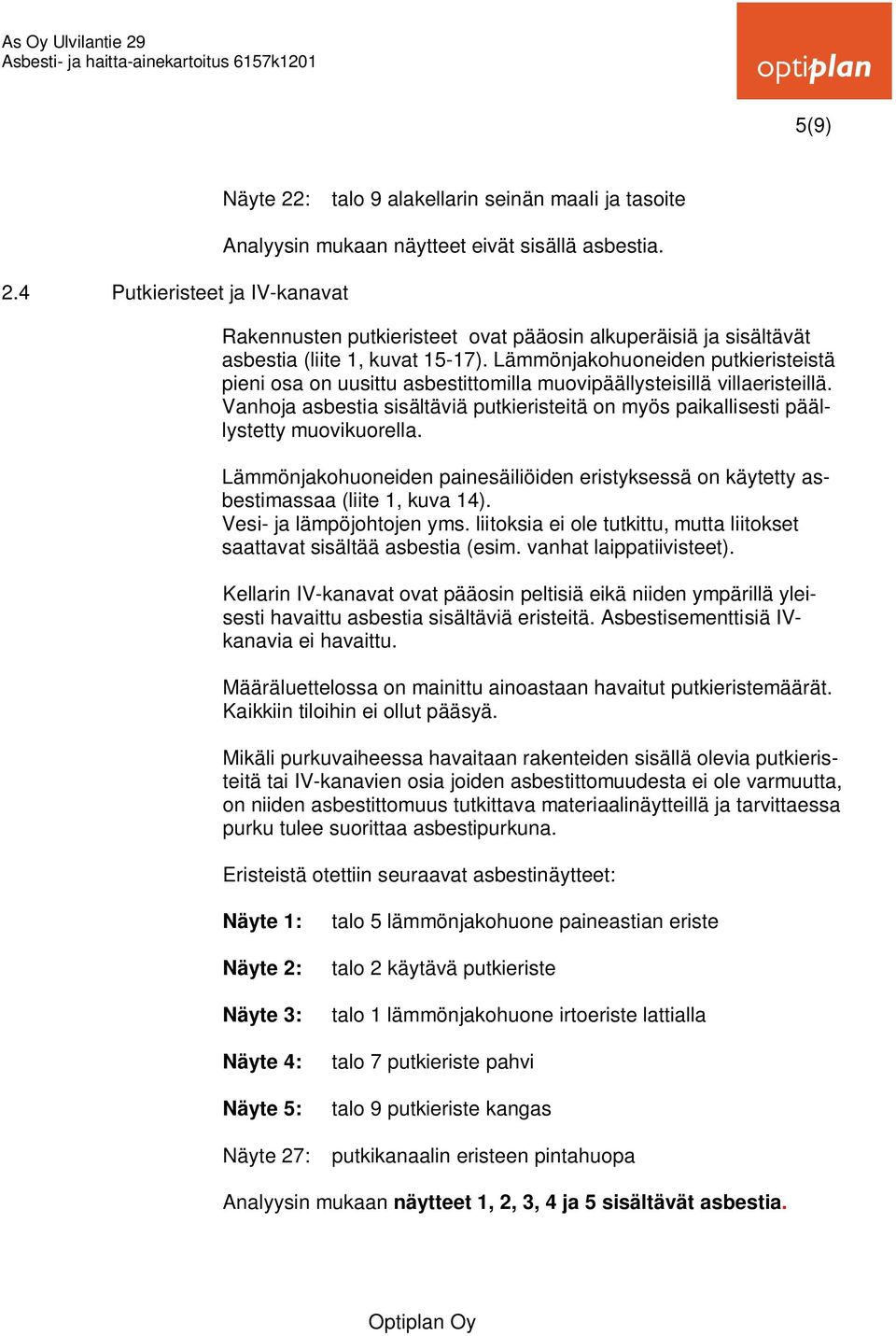

8 As Oy Ulvilantie 29 Asbesti- ja haitta-ainekartoitus 6157k1201 5(9) 2.4 Putkieristeet ja IV-kanavat Näyte 22: talo 9 alakellarin seinän maali ja tasoite Analyysin mukaan näytteet eivät sisällä asbestia. Rakennusten putkieristeet ovat pääosin alkuperäisiä ja sisältävät asbestia (liite 1, kuvat 15-17). Lämmönjakohuoneiden putkieristeistä pieni osa on uusittu asbestittomilla muovipäällysteisillä villaeristeillä. Vanhoja asbestia sisältäviä putkieristeitä on myös paikallisesti päällystetty muovikuorella. Lämmönjakohuoneiden painesäiliöiden eristyksessä on käytetty asbestimassaa (liite 1, kuva 14). Vesi- ja lämpöjohtojen yms. liitoksia ei ole tutkittu, mutta liitokset saattavat sisältää asbestia (esim. vanhat laippatiivisteet). Kellarin IV-kanavat ovat pääosin peltisiä eikä niiden ympärillä yleisesti havaittu asbestia sisältäviä eristeitä. Asbestisementtisiä IVkanavia ei havaittu. Määräluettelossa on mainittu ainoastaan havaitut putkieristemäärät. Kaikkiin tiloihin ei ollut pääsyä. Mikäli purkuvaiheessa havaitaan rakenteiden sisällä olevia putkieristeitä tai IV-kanavien osia joiden asbestittomuudesta ei ole varmuutta, on niiden asbestittomuus tutkittava materiaalinäytteillä ja tarvittaessa purku tulee suorittaa asbestipurkuna. Eristeistä otettiin seuraavat asbestinäytteet: Näyte 1: Näyte 2: Näyte 3: Näyte 4: Näyte 5: talo 5 lämmönjakohuone paineastian eriste talo 2 käytävä putkieriste talo 1 lämmönjakohuone irtoeriste lattialla talo 7 putkieriste pahvi talo 9 putkieriste kangas Näyte 27: putkikanaalin eristeen pintahuopa Analyysin mukaan näytteet 1, 2, 3, 4 ja 5 sisältävät asbestia. Optiplan Oy

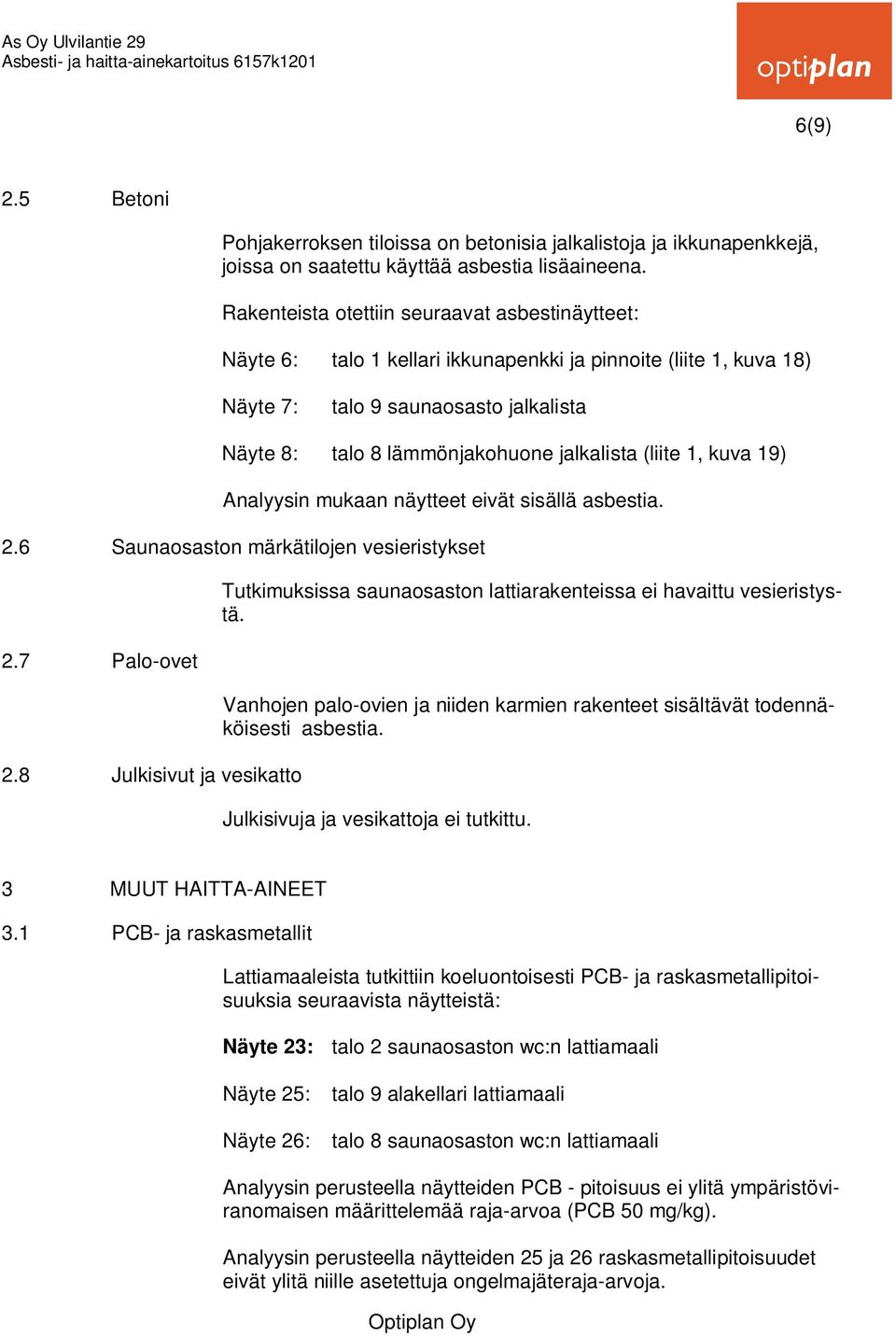

9 As Oy Ulvilantie 29 Asbesti- ja haitta-ainekartoitus 6157k1201 6(9) 2.5 Betoni Pohjakerroksen tiloissa on betonisia jalkalistoja ja ikkunapenkkejä, joissa on saatettu käyttää asbestia lisäaineena. Rakenteista otettiin seuraavat asbestinäytteet: Näyte 6: talo 1 kellari ikkunapenkki ja pinnoite (liite 1, kuva 18) Näyte 7: talo 9 saunaosasto jalkalista Näyte 8: talo 8 lämmönjakohuone jalkalista (liite 1, kuva 19) Analyysin mukaan näytteet eivät sisällä asbestia. 2.6 Saunaosaston märkätilojen vesieristykset 2.7 Palo-ovet 2.8 Julkisivut ja vesikatto Tutkimuksissa saunaosaston lattiarakenteissa ei havaittu vesieristystä. Vanhojen palo-ovien ja niiden karmien rakenteet sisältävät todennäköisesti asbestia. Julkisivuja ja vesikattoja ei tutkittu. 3 MUUT HAITTA-AINEET 3.1 PCB- ja raskasmetallit Lattiamaaleista tutkittiin koeluontoisesti PCB- ja raskasmetallipitoisuuksia seuraavista näytteistä: Näyte 23: talo 2 saunaosaston wc:n lattiamaali Näyte 25: talo 9 alakellari lattiamaali Näyte 26: talo 8 saunaosaston wc:n lattiamaali Analyysin perusteella näytteiden PCB - pitoisuus ei ylitä ympäristöviranomaisen määrittelemää raja-arvoa (PCB 50 mg/kg). Analyysin perusteella näytteiden 25 ja 26 raskasmetallipitoisuudet eivät ylitä niille asetettuja ongelmajäteraja-arvoja. Optiplan Oy

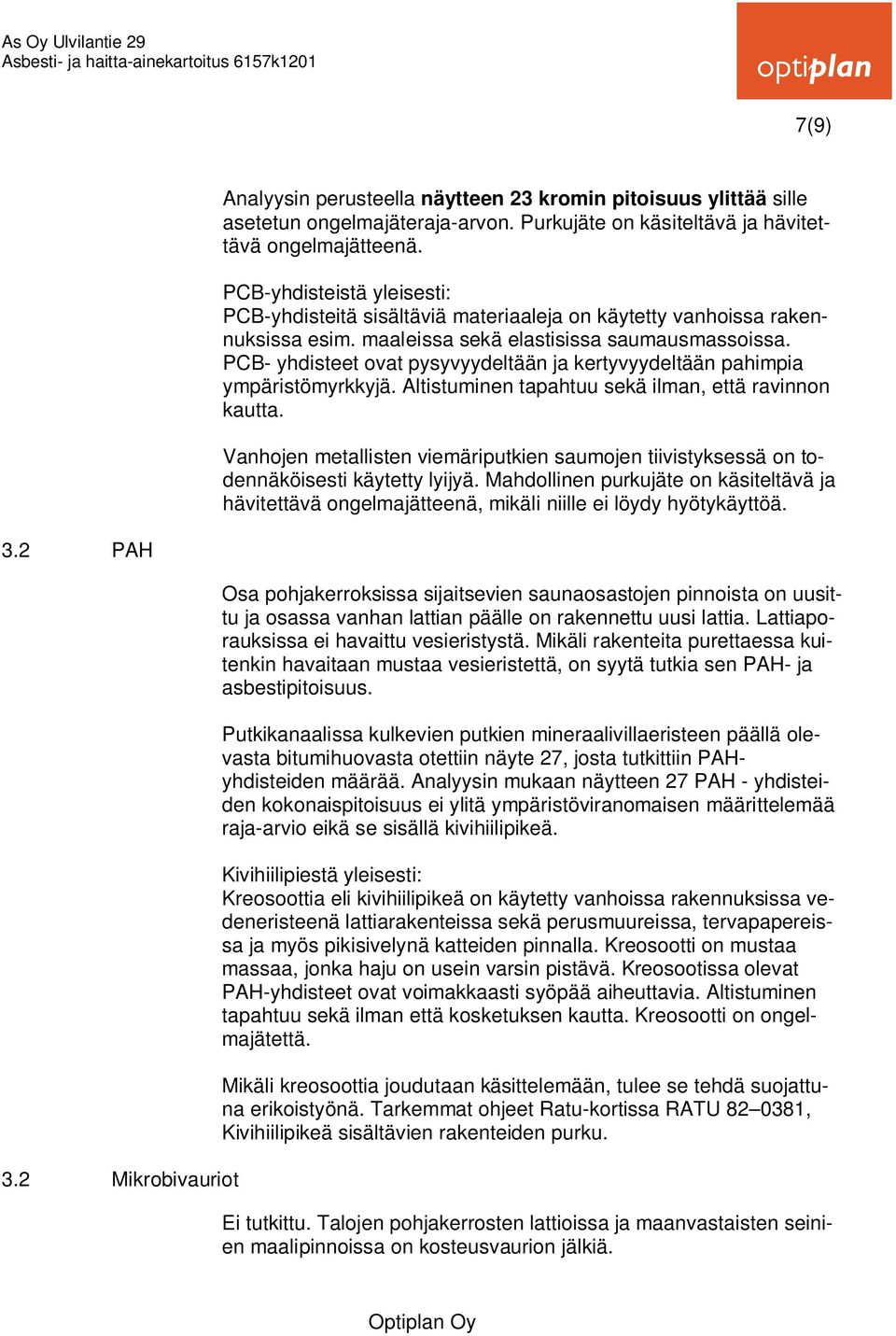

10 As Oy Ulvilantie 29 Asbesti- ja haitta-ainekartoitus 6157k1201 7(9) Analyysin perusteella näytteen 23 kromin pitoisuus ylittää sille asetetun ongelmajäteraja-arvon. Purkujäte on käsiteltävä ja hävitettävä ongelmajätteenä. PCB-yhdisteistä yleisesti: PCB-yhdisteitä sisältäviä materiaaleja on käytetty vanhoissa rakennuksissa esim. maaleissa sekä elastisissa saumausmassoissa. PCB- yhdisteet ovat pysyvyydeltään ja kertyvyydeltään pahimpia ympäristömyrkkyjä. Altistuminen tapahtuu sekä ilman, että ravinnon kautta. Vanhojen metallisten viemäriputkien saumojen tiivistyksessä on todennäköisesti käytetty lyijyä. Mahdollinen purkujäte on käsiteltävä ja hävitettävä ongelmajätteenä, mikäli niille ei löydy hyötykäyttöä. 3.2 PAH 3.2 Mikrobivauriot Osa pohjakerroksissa sijaitsevien saunaosastojen pinnoista on uusittu ja osassa vanhan lattian päälle on rakennettu uusi lattia. Lattiaporauksissa ei havaittu vesieristystä. Mikäli rakenteita purettaessa kuitenkin havaitaan mustaa vesieristettä, on syytä tutkia sen PAH- ja asbestipitoisuus. Putkikanaalissa kulkevien putkien mineraalivillaeristeen päällä olevasta bitumihuovasta otettiin näyte 27, josta tutkittiin PAHyhdisteiden määrää. Analyysin mukaan näytteen 27 PAH - yhdisteiden kokonaispitoisuus ei ylitä ympäristöviranomaisen määrittelemää raja-arvio eikä se sisällä kivihiilipikeä. Kivihiilipiestä yleisesti: Kreosoottia eli kivihiilipikeä on käytetty vanhoissa rakennuksissa vedeneristeenä lattiarakenteissa sekä perusmuureissa, tervapapereissa ja myös pikisivelynä katteiden pinnalla. Kreosootti on mustaa massaa, jonka haju on usein varsin pistävä. Kreosootissa olevat PAH-yhdisteet ovat voimakkaasti syöpää aiheuttavia. Altistuminen tapahtuu sekä ilman että kosketuksen kautta. Kreosootti on ongelmajätettä. Mikäli kreosoottia joudutaan käsittelemään, tulee se tehdä suojattuna erikoistyönä. Tarkemmat ohjeet Ratu-kortissa RATU , Kivihiilipikeä sisältävien rakenteiden purku. Ei tutkittu. Talojen pohjakerrosten lattioissa ja maanvastaisten seinien maalipinnoissa on kosteusvaurion jälkiä. Optiplan Oy

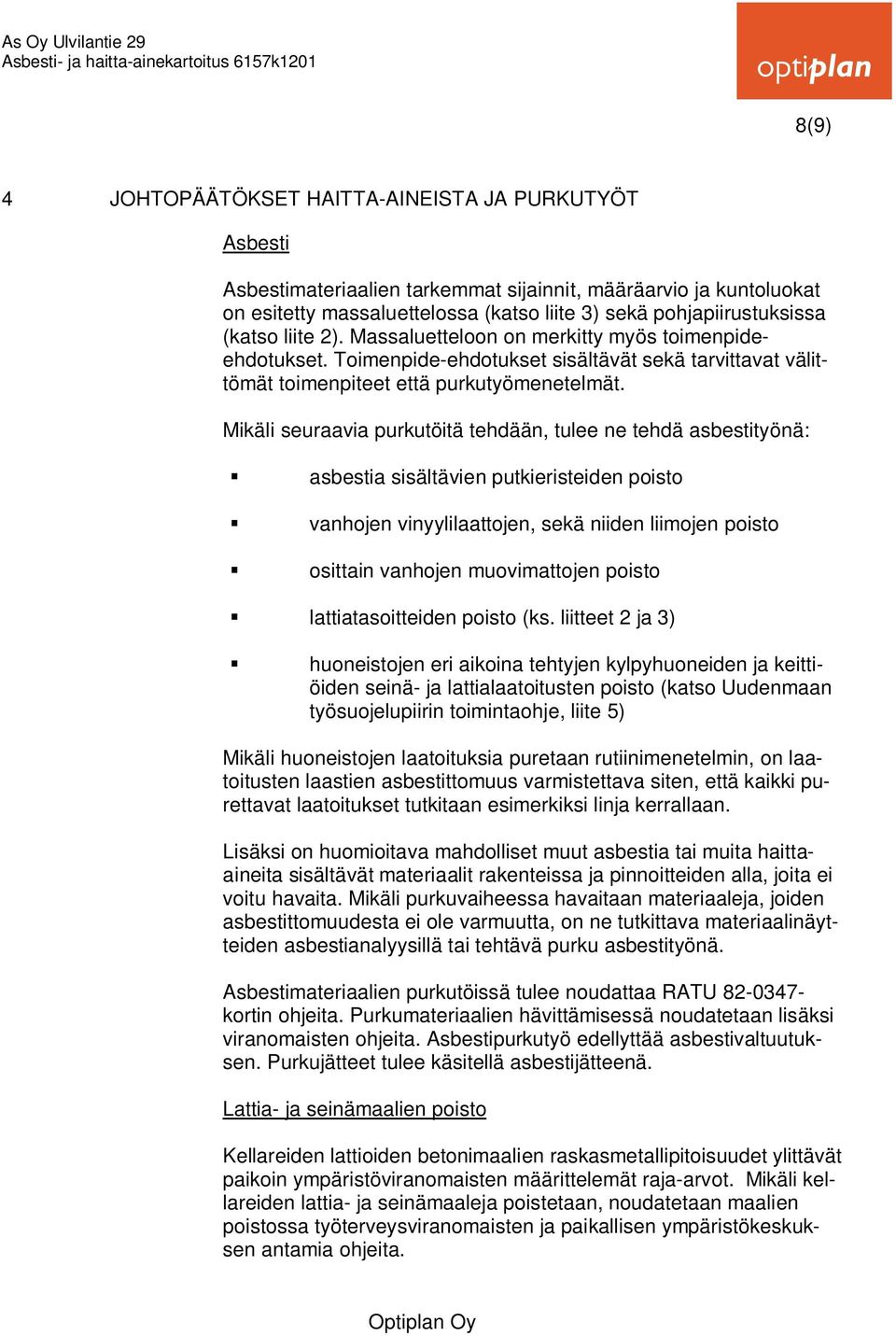

11 As Oy Ulvilantie 29 Asbesti- ja haitta-ainekartoitus 6157k1201 8(9) 4 JOHTOPÄÄTÖKSET HAITTA-AINEISTA JA PURKUTYÖT Asbesti Asbestimateriaalien tarkemmat sijainnit, määräarvio ja kuntoluokat on esitetty massaluettelossa (katso liite 3) sekä pohjapiirustuksissa (katso liite 2). Massaluetteloon on merkitty myös toimenpideehdotukset. Toimenpide-ehdotukset sisältävät sekä tarvittavat välittömät toimenpiteet että purkutyömenetelmät. Mikäli seuraavia purkutöitä tehdään, tulee ne tehdä asbestityönä: asbestia sisältävien putkieristeiden poisto vanhojen vinyylilaattojen, sekä niiden liimojen poisto osittain vanhojen muovimattojen poisto lattiatasoitteiden poisto (ks. liitteet 2 ja 3) huoneistojen eri aikoina tehtyjen kylpyhuoneiden ja keittiöiden seinä- ja lattialaatoitusten poisto (katso Uudenmaan työsuojelupiirin toimintaohje, liite 5) Mikäli huoneistojen laatoituksia puretaan rutiinimenetelmin, on laatoitusten laastien asbestittomuus varmistettava siten, että kaikki purettavat laatoitukset tutkitaan esimerkiksi linja kerrallaan. Lisäksi on huomioitava mahdolliset muut asbestia tai muita haittaaineita sisältävät materiaalit rakenteissa ja pinnoitteiden alla, joita ei voitu havaita. Mikäli purkuvaiheessa havaitaan materiaaleja, joiden asbestittomuudesta ei ole varmuutta, on ne tutkittava materiaalinäytteiden asbestianalyysillä tai tehtävä purku asbestityönä. Asbestimateriaalien purkutöissä tulee noudattaa RATU kortin ohjeita. Purkumateriaalien hävittämisessä noudatetaan lisäksi viranomaisten ohjeita. Asbestipurkutyö edellyttää asbestivaltuutuksen. Purkujätteet tulee käsitellä asbestijätteenä. Lattia- ja seinämaalien poisto Kellareiden lattioiden betonimaalien raskasmetallipitoisuudet ylittävät paikoin ympäristöviranomaisten määrittelemät raja-arvot. Mikäli kellareiden lattia- ja seinämaaleja poistetaan, noudatetaan maalien poistossa työterveysviranomaisten ja paikallisen ympäristökeskuksen antamia ohjeita. Optiplan Oy

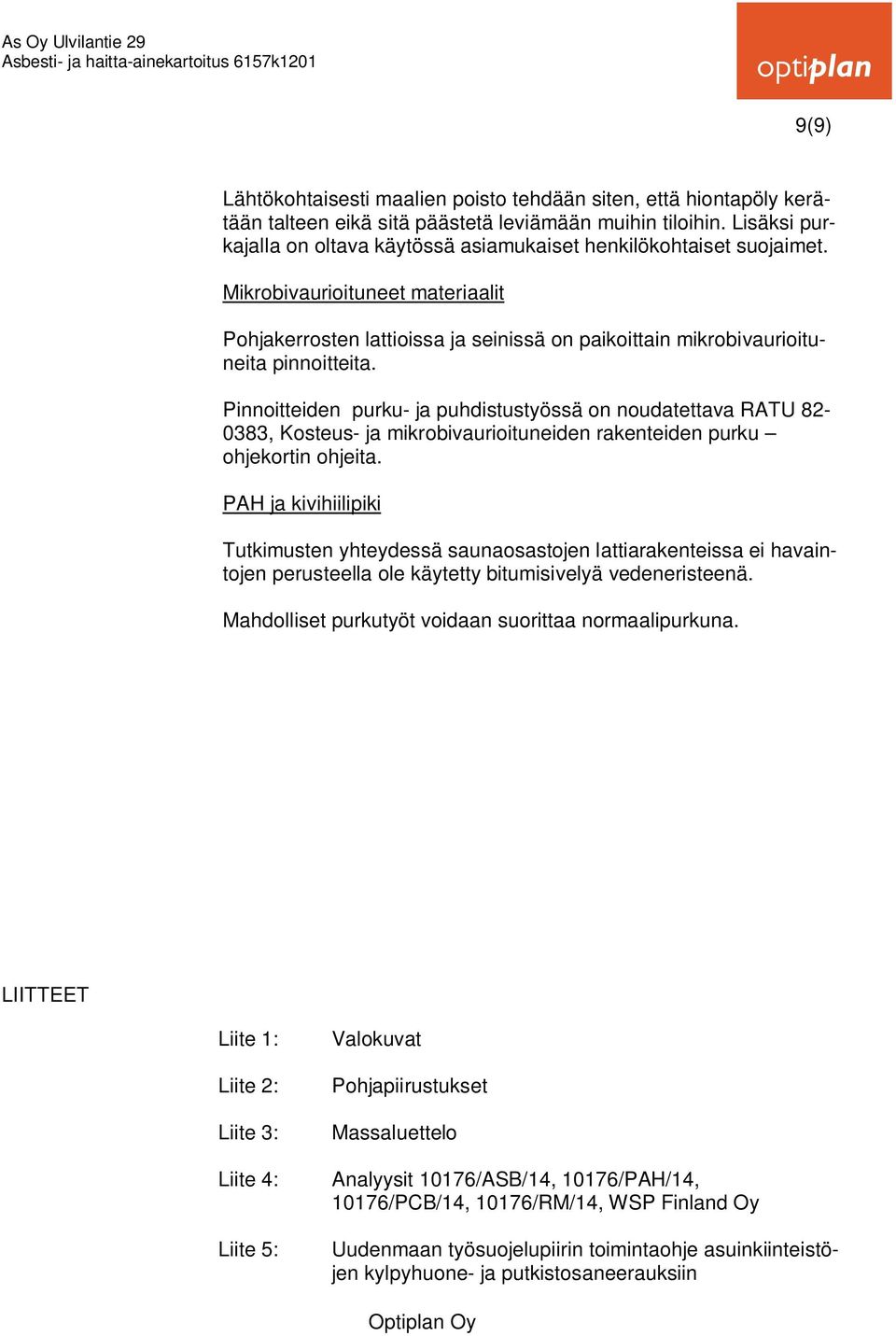

12 As Oy Ulvilantie 29 Asbesti- ja haitta-ainekartoitus 6157k1201 9(9) Lähtökohtaisesti maalien poisto tehdään siten, että hiontapöly kerätään talteen eikä sitä päästetä leviämään muihin tiloihin. Lisäksi purkajalla on oltava käytössä asiamukaiset henkilökohtaiset suojaimet. Mikrobivaurioituneet materiaalit Pohjakerrosten lattioissa ja seinissä on paikoittain mikrobivaurioituneita pinnoitteita. Pinnoitteiden purku- ja puhdistustyössä on noudatettava RATU , Kosteus- ja mikrobivaurioituneiden rakenteiden purku ohjekortin ohjeita. PAH ja kivihiilipiki Tutkimusten yhteydessä saunaosastojen lattiarakenteissa ei havaintojen perusteella ole käytetty bitumisivelyä vedeneristeenä. Mahdolliset purkutyöt voidaan suorittaa normaalipurkuna. LIITTEET Liite 1: Liite 2: Liite 3: Liite 4: Liite 5: Valokuvat Pohjapiirustukset Massaluettelo Analyysit 10176/ASB/14, 10176/PAH/14, 10176/PCB/14, 10176/RM/14, WSP Finland Oy Uudenmaan työsuojelupiirin toimintaohje asuinkiinteistöjen kylpyhuone- ja putkistosaneerauksiin Optiplan Oy

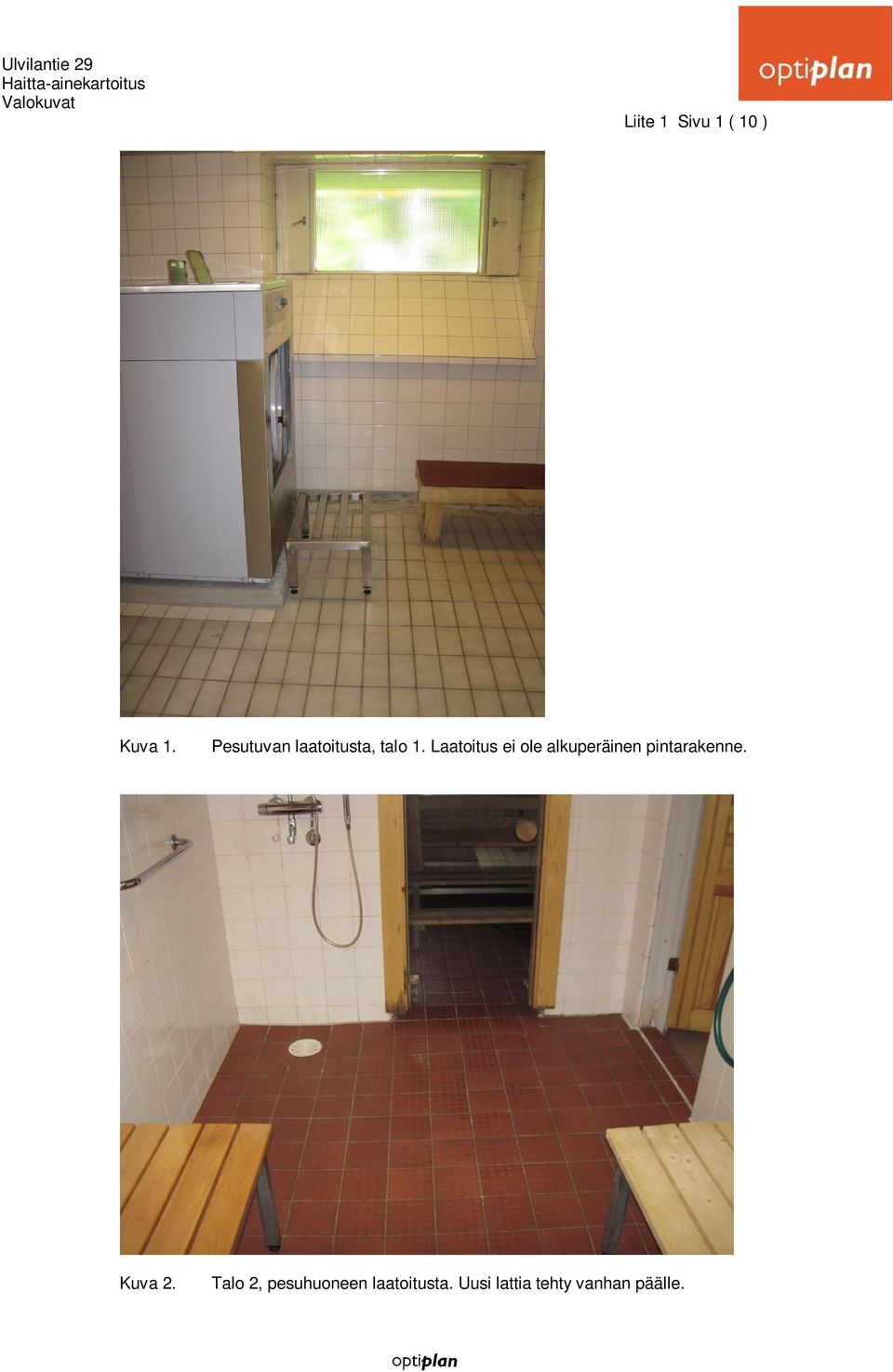

13 Ulvilantie 29 Haitta-ainekartoitus Valokuvat Liite 1 Sivu 1 ( 10 ) Kuva 1. Pesutuvan laatoitusta, talo 1. Laatoitus ei ole alkuperäinen pintarakenne. Kuva 2. Talo 2, pesuhuoneen laatoitusta. Uusi lattia tehty vanhan päälle.

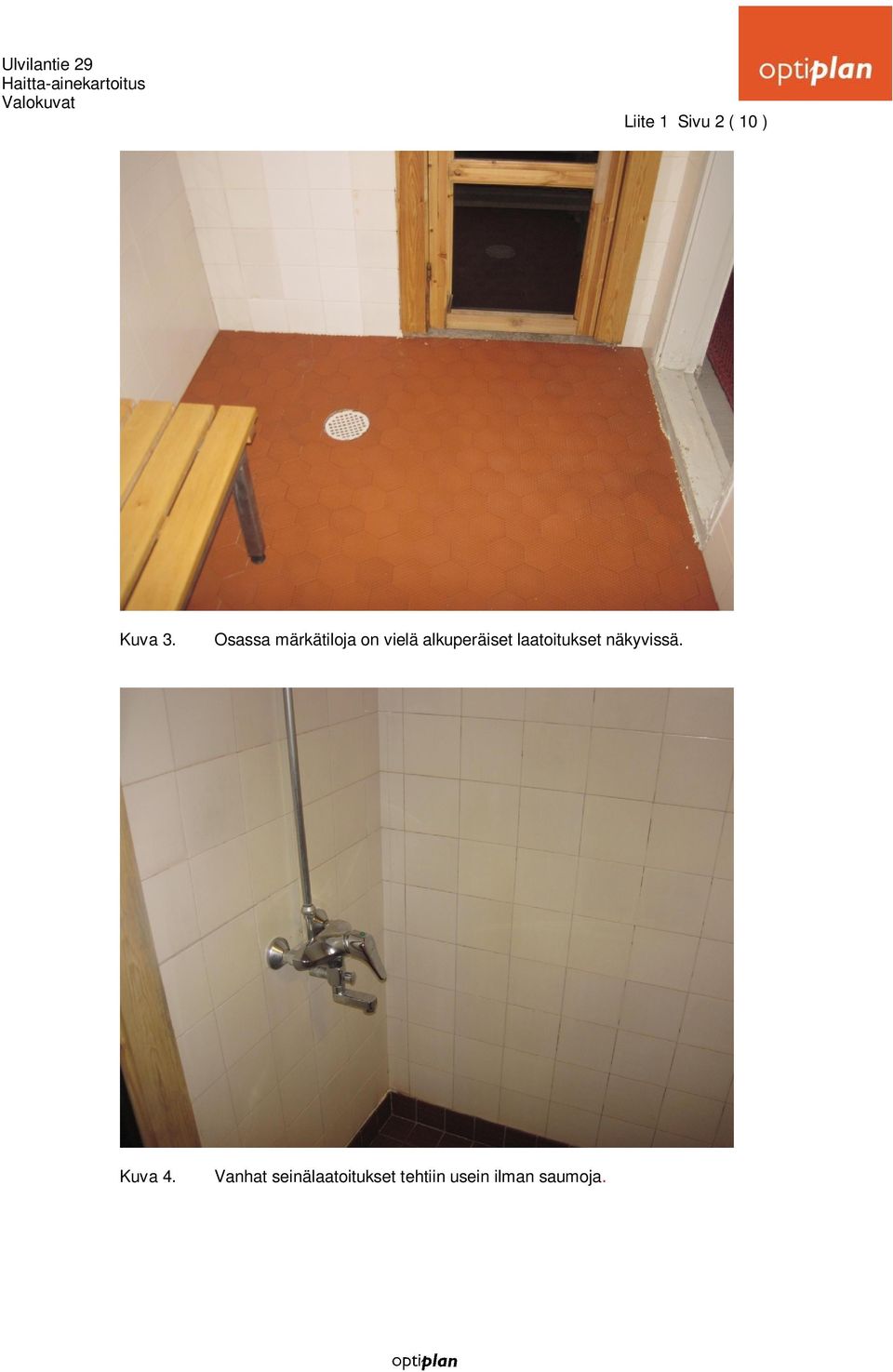

14 Ulvilantie 29 Haitta-ainekartoitus Valokuvat Liite 1 Sivu 2 ( 10 ) Kuva 3. Osassa märkätiloja on vielä alkuperäiset laatoitukset näkyvissä. Kuva 4. Vanhat seinälaatoitukset tehtiin usein ilman saumoja.

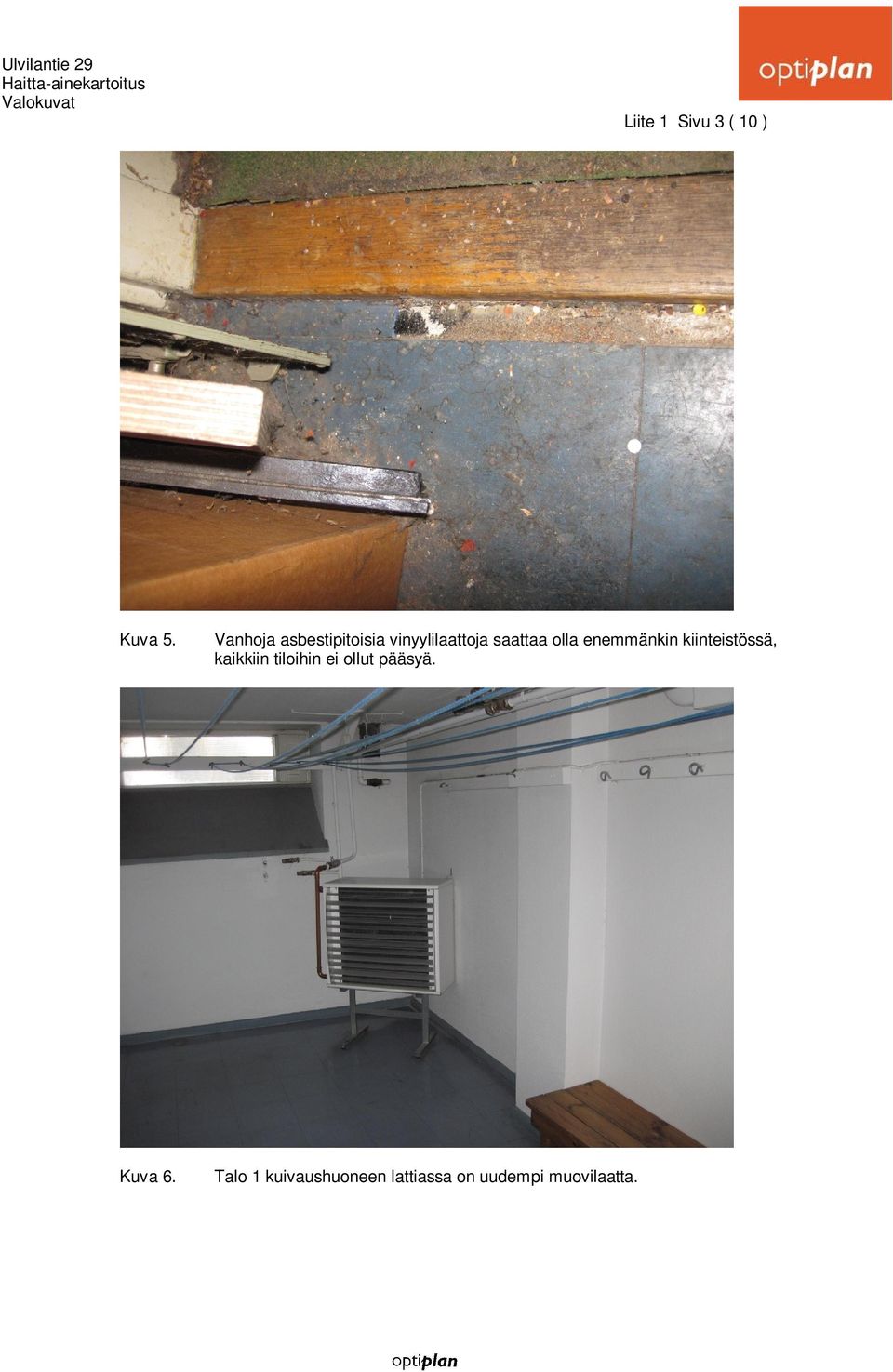

15 Ulvilantie 29 Haitta-ainekartoitus Valokuvat Liite 1 Sivu 3 ( 10 ) Kuva 5. Vanhoja asbestipitoisia vinyylilaattoja saattaa olla enemmänkin kiinteistössä, kaikkiin tiloihin ei ollut pääsyä. Kuva 6. Talo 1 kuivaushuoneen lattiassa on uudempi muovilaatta.

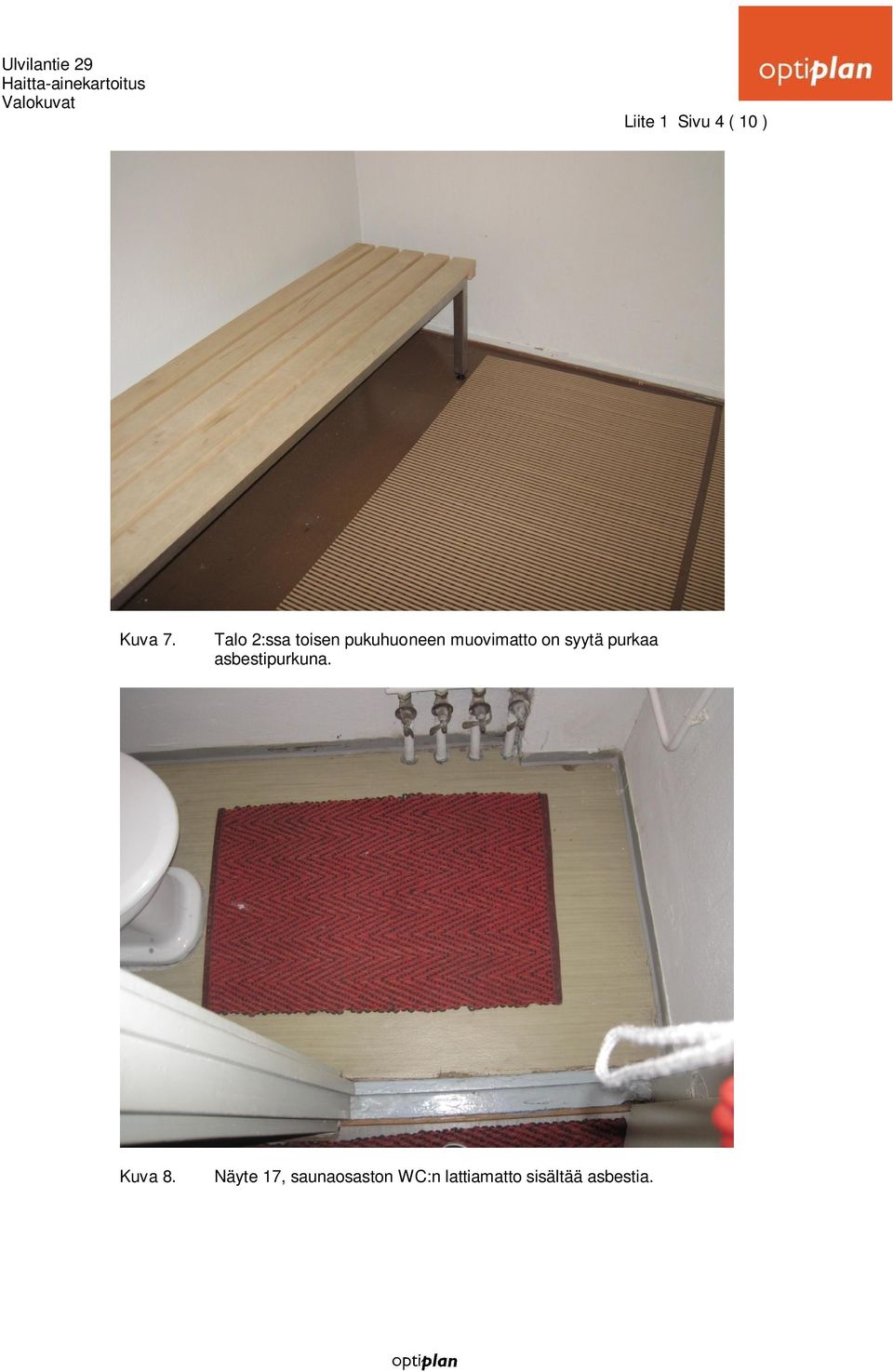

16 Ulvilantie 29 Haitta-ainekartoitus Valokuvat Liite 1 Sivu 4 ( 10 ) Kuva 7. Talo 2:ssa toisen pukuhuoneen muovimatto on syytä purkaa asbestipurkuna. Kuva 8. Näyte 17, saunaosaston WC:n lattiamatto sisältää asbestia.

17 Ulvilantie 29 Haitta-ainekartoitus Valokuvat Liite 1 Sivu 5 ( 10 ) Kuva 9. Muovimattoja on useita erinäköisiä ja -ikäisiä. Kuva 10. Talo 10 toisen pukuhuoneen lattiamatto ei sisällä asbestia.

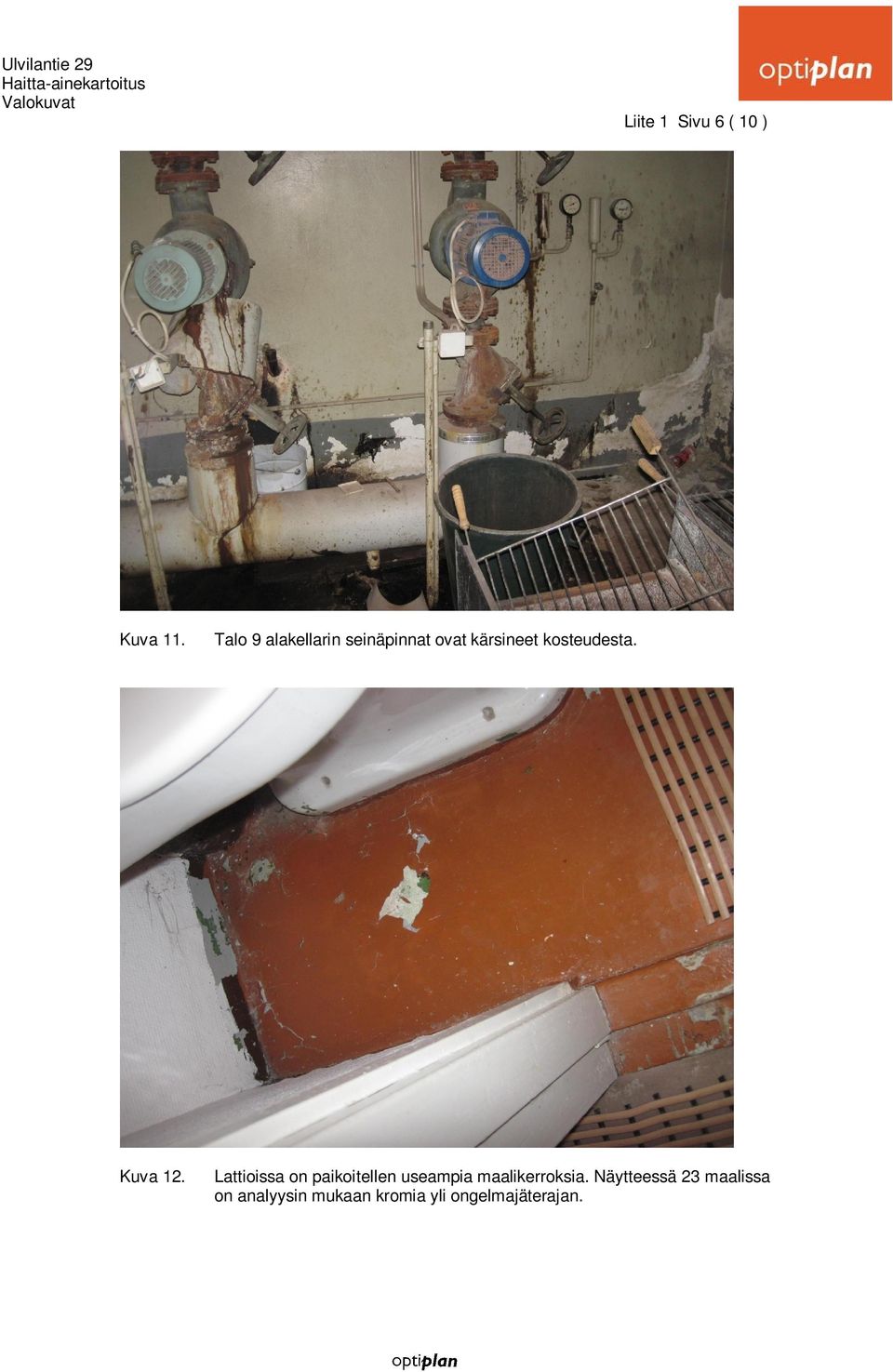

18 Ulvilantie 29 Haitta-ainekartoitus Valokuvat Liite 1 Sivu 6 ( 10 ) Kuva 11. Talo 9 alakellarin seinäpinnat ovat kärsineet kosteudesta. Kuva 12. Lattioissa on paikoitellen useampia maalikerroksia. Näytteessä 23 maalissa on analyysin mukaan kromia yli ongelmajäterajan.

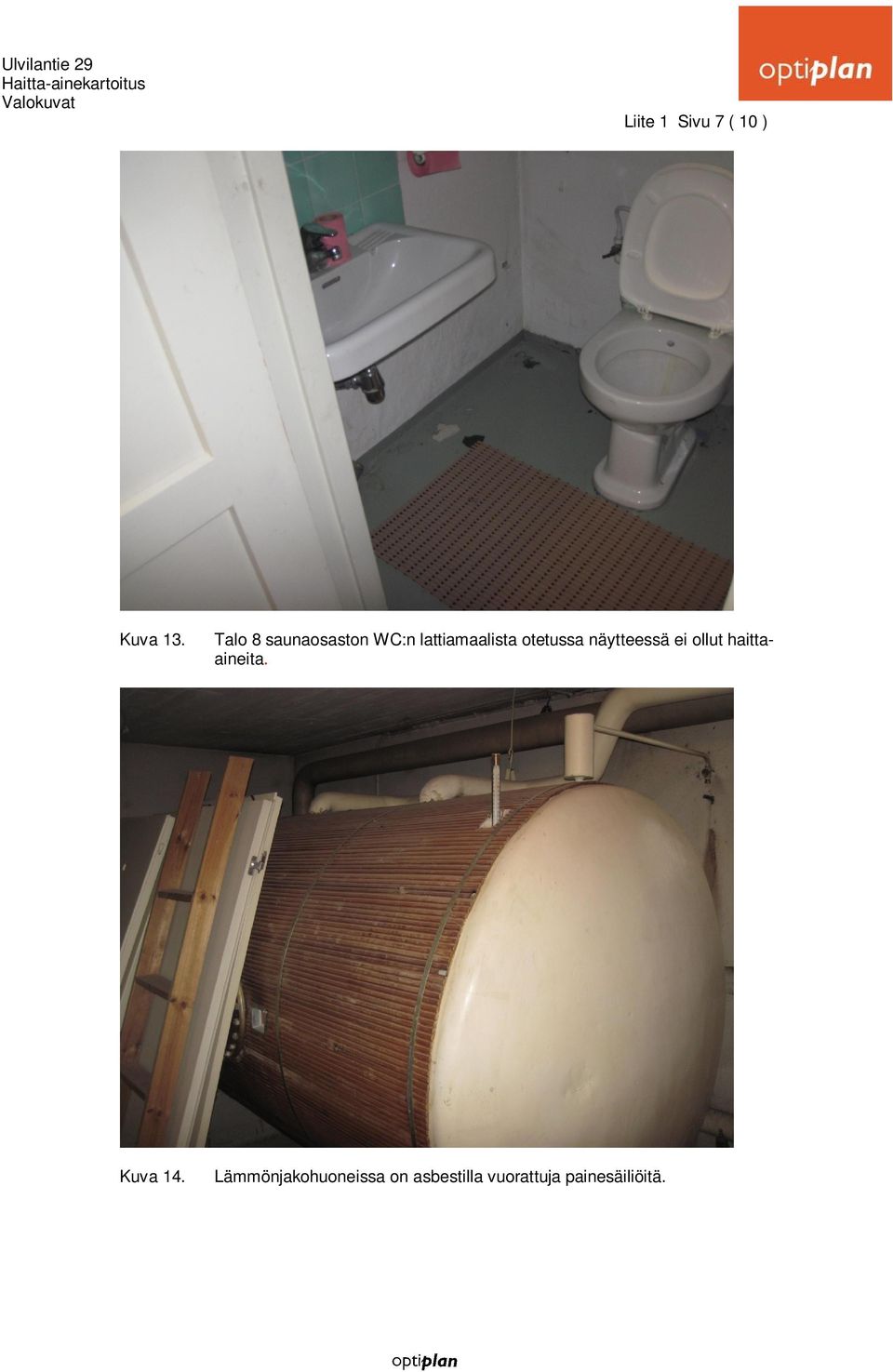

19 Ulvilantie 29 Haitta-ainekartoitus Valokuvat Liite 1 Sivu 7 ( 10 ) Kuva 13. Talo 8 saunaosaston WC:n lattiamaalista otetussa näytteessä ei ollut haittaaineita. Kuva 14. Lämmönjakohuoneissa on asbestilla vuorattuja painesäiliöitä.

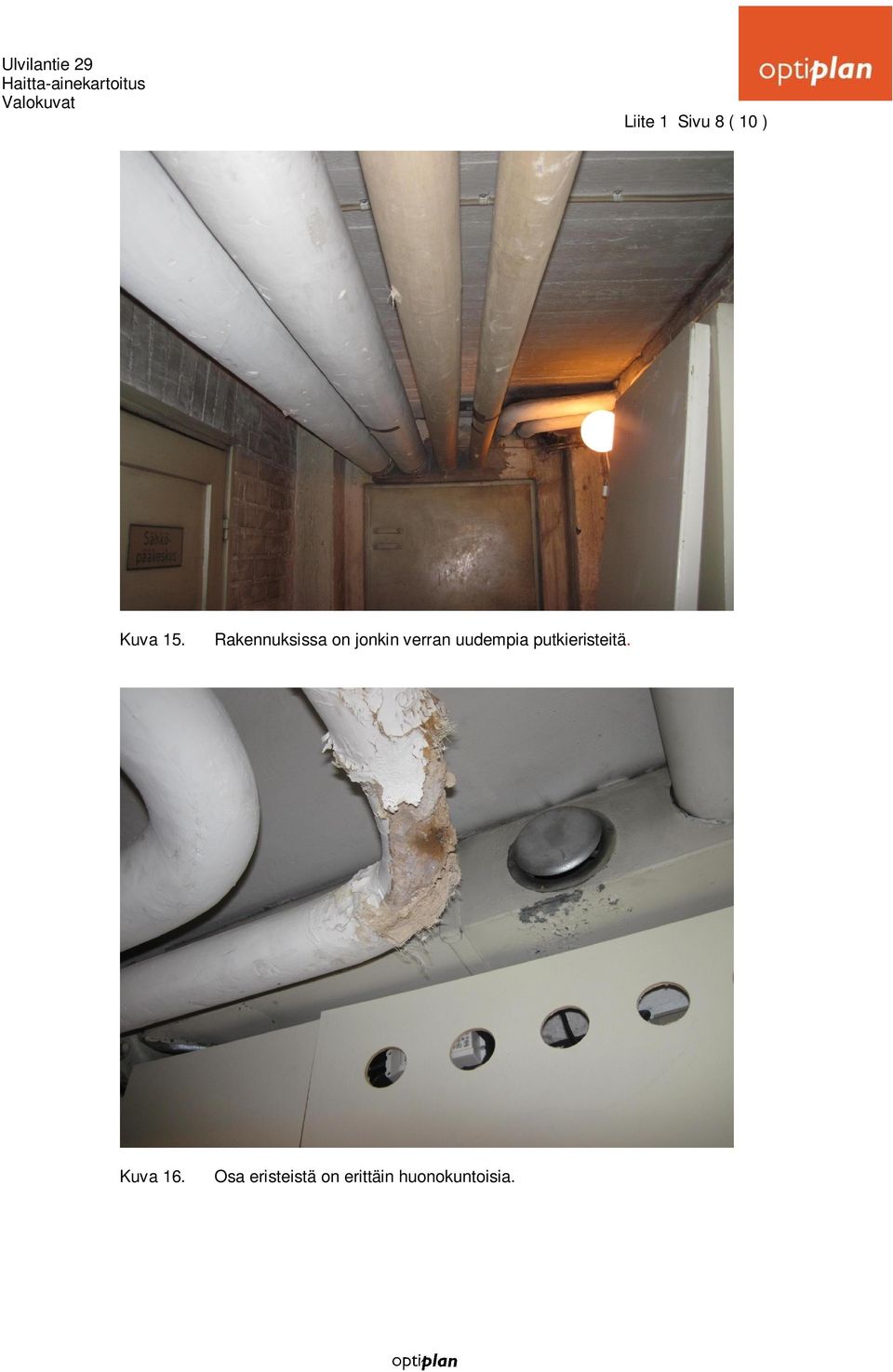

20 Ulvilantie 29 Haitta-ainekartoitus Valokuvat Liite 1 Sivu 8 ( 10 ) Kuva 15. Rakennuksissa on jonkin verran uudempia putkieristeitä. Kuva 16. Osa eristeistä on erittäin huonokuntoisia.

21 Ulvilantie 29 Haitta-ainekartoitus Valokuvat Liite 1 Sivu 9 ( 10 ) Kuva 17. Osa putkieristeistä on kotelointien sisällä. Kuva 18. Ikkunapenkistä otetussa näytteessä ei ollut analyysin mukaan asbestia.

22 Ulvilantie 29 Haitta-ainekartoitus Valokuvat Liite 1 Sivu 10 ( 10 ) Kuva 19. Betonisia jalkalistoja on mm. lämmönjakohuoneissa ja autotalleissa. Kuva 20. Putkikanaalin huovasta otetussa näytteessä ei ollut analyysin mukaan asbestia tai PAH-yhdisteitä.

23 LIITE 2 s. 1/17

24 LIITE 2 s. 2/17

25 LIITE 2 s. 3/17

26 LIITE 2 s. 4/17

27 LIITE 2 s. 5/17

28 LIITE 2 s. 6/17

29 LIITE 2 s. 7/17

30 LIITE 2 s. 8/17

31 LIITE 2 s. 9/17

32 LIITE 2 s. 10/17

33 LIITE 2 s. 11/17

34 LIITE 2 s. 12/17

35 LIITE 2 s. 13/17

36 LIITE 2 s. 14/17

37 LIITE 2 s. 15/17

38 LIITE 2 s. 16/17

39 LIITE 2 s. 17/17

40 Merkintä Sijainti ja tilan Haitta-aineen esiintymä tai haitta-ainenäyte Määräarvio Laatu Kunto Näyte Tulos Toimenpiteet Pölyisyys Huom. nimi / tunniste välitön purku pohjakerros vanhat putkieristeet 785 jm V A-D 3 K 1,2 5,6 *** sisältää asbestia pohjakerros paineastia 1 kpl V A K 1 6 *** sisältää asbestia pohjakerros pesutupa seinälaatoituksen kiinn.laasti 9 E pohjakerros kuvauslab. vinyylilaatta + liima 4 m2 V 14 K 1 6 * sis. asbestia 1) pohjakerros ikkunapenkki + pinnoite 6 E pohjakerros kuivaushuone lattialaatta + liima 15 E pohjakerros pukuhuone muovimatto 11 m2 V A K 1 6 * sisältää asbestia PO pohjakerros vanhat peltipintaiset palo-ovet 7 kpl V 1 huoneistot kylpyhuoneiden ja keittiöiden laatoitukset 56 as. 2) LIITE 3 s. 1/10 MASSALUETTELO Ulvilantie 29 Talo 1 1)=kaikkiin tilan osiin ei pääsyä 2)=huoneistojen laatoitusten purku ehdotetaan tekemään asbestityönä Kunto: A=hyvä B=kohtalainen Laatu: V= vaalea (antofylliitti, amosiitti, krysolitti) Tulos: E= ei sisällä asbestia tai muita haitta-aineita C=välttävä S= sininen (krokidoliitti) K= sisältää haitta-aineita D=huono Asbestipurkutyön toimenpide-ehdotus: Pölyisyysluokitus: 1= ei toimenpiteitä 6= purku osastointimenetelmällä * Asbestialtistumisvaara tarviketta purettaessa 2= korjaus pinnoittamalla 7= asbestisiivous osastointimenetelmällä ** Suuri asbestialtistumisvaara tarviketta purettaessa 3= korjaus koteloimalla 8= asbestisiivous kohdepoistomenetelmällä *** Suuri asbestialtistumisvaara, jos tarvikkeeseen kohdistuu mekaaninen rasitus 4= purku kohdepoistomenetelmällä 9= märkähiekkapuhallus ja huputus *** Krokidoliittiasbesti, asbestialtistumisvaara aina 5= pussipurku 10= levymateriaalin poisto ulkotiloissa kokonaisena. Optiplan Oy

41 pohjakerros pukuhuone muovimatto + liima 6 m2 V A K 1 6 * sisältää asbestia PO pohjakerros vanhat peltipintaiset palo-ovet 8 kpl huoneistot kylpyhuoneiden ja keittiöiden laatoitukset 48 as. 2) 2)=huoneistojen laatoitusten purku ehdotetaan tekemään asbestityönä LIITE 3 s. 2/10 MASSALUETTELO Ulvilantie 29 Talo 2 Merkintä Sijainti ja tilan Haitta-aineen esiintymä tai haitta-ainenäyte Määräarvio Laatu Kunto Näyte Tulos Toimenpiteet Pölyisyys Huom. nimi / tunniste välitön purku pohjakerros vanhat putkieristeet 785 jm V A-C 2 K 1,2 5,6 *** sisältää asbestia pohjakerros paineastia 1 kpl V A K 1 6 *** sisältää asbestia pohjakerros pesuhuone seinälaatoituksen kiinn.laasti 10 E pohjakerros pesuhuone lattialaatoituksen kiinn.laasti 11 E pohjakerros pukuhuone muovimatto + liima 16 E pohjakerros saunaosaston WC lattiamaali 23 E Kunto: A=hyvä B=kohtalainen Laatu: V= vaalea (antofylliitti, amosiitti, krysolitti) Tulos: E= ei sisällä asbestia tai muita haitta-aineita C=välttävä S= sininen (krokidoliitti) K= sisältää haitta-aineita D=huono Asbestipurkutyön toimenpide-ehdotus: Pölyisyysluokitus: 1= ei toimenpiteitä 6= purku osastointimenetelmällä * Asbestialtistumisvaara tarviketta purettaessa 2= korjaus pinnoittamalla 7= asbestisiivous osastointimenetelmällä ** Suuri asbestialtistumisvaara tarviketta purettaessa 3= korjaus koteloimalla 8= asbestisiivous kohdepoistomenetelmällä *** Suuri asbestialtistumisvaara, jos tarvikkeeseen kohdistuu mekaaninen rasitus 4= purku kohdepoistomenetelmällä 9= märkähiekkapuhallus ja huputus *** Krokidoliittiasbesti, asbestialtistumisvaara aina 5= pussipurku 10= levymateriaalin poisto ulkotiloissa kokonaisena. Optiplan Oy

42 pohjakerros pukuhuone muovimatto + liima 15 m2 V A K 1 6 * sisältää asbestia PO pohjakerros vanhat peltipintaiset palo-ovet 6 kpl huoneistot kylpyhuoneiden ja keittiöiden laatoitukset 36 as. 2) 2)=huoneistojen laatoitusten purku ehdotetaan tekemään asbestityönä LIITE 3 s. 3/10 MASSALUETTELO Ulvilantie 29 Talo 3 Merkintä Sijainti ja tilan Haitta-aineen esiintymä tai haitta-ainenäyte Määräarvio Laatu Kunto Näyte Tulos Toimenpiteet Pölyisyys Huom. nimi / tunniste välitön purku pohjakerros vanhat putkieristeet 655 jm V A-C K 1,2 5,6 *** sisältää asbestia pohjakerros paineastia 1 kpl V A K 1 6 *** sisältää asbestia pohjakerros LJH kanaali eristeen pinnoitushuopa 27 E Kunto: A=hyvä B=kohtalainen Laatu: V= vaalea (antofylliitti, amosiitti, krysolitti) Tulos: E= ei sisällä asbestia tai muita haitta-aineita C=välttävä S= sininen (krokidoliitti) K= sisältää haitta-aineita D=huono Asbestipurkutyön toimenpide-ehdotus: Pölyisyysluokitus: 1= ei toimenpiteitä 6= purku osastointimenetelmällä * Asbestialtistumisvaara tarviketta purettaessa 2= korjaus pinnoittamalla 7= asbestisiivous osastointimenetelmällä ** Suuri asbestialtistumisvaara tarviketta purettaessa 3= korjaus koteloimalla 8= asbestisiivous kohdepoistomenetelmällä *** Suuri asbestialtistumisvaara, jos tarvikkeeseen kohdistuu mekaaninen rasitus 4= purku kohdepoistomenetelmällä 9= märkähiekkapuhallus ja huputus *** Krokidoliittiasbesti, asbestialtistumisvaara aina 5= pussipurku 10= levymateriaalin poisto ulkotiloissa kokonaisena. Optiplan Oy

43 pohjakerros saunaos. pesuhuone, lattialaatoituksen kiinn.laasti 12 E pohjakerros pukuhuone ja WC muovimatto + liima 11 m2 V A 17 K 1 6 * sisältää asbestia pohjakerros mankelihuone seinätasoite + maali 20 E PO pohjakerros vanhat peltipintaiset palo-ovet 8 kpl huoneistot kylpyhuoneiden ja keittiöiden laatoitukset 60 as. 2) 2)=huoneistojen laatoitusten purku ehdotetaan tekemään asbestityönä LIITE 3 s. 4/10 MASSALUETTELO Ulvilantie 29 Talo 4 Merkintä Sijainti ja tilan Haitta-aineen esiintymä tai haitta-ainenäyte Määräarvio Laatu Kunto Näyte Tulos Toimenpiteet Pölyisyys Huom. nimi / tunniste välitön purku pohjakerros vanhat putkieristeet 735 jm V A-D 7 K 1,2 5,6 *** sisältää asbestia pohjakerros paineastia 1 kpl V A K 1 6 *** sisältää asbestia Kunto: A=hyvä B=kohtalainen Laatu: V= vaalea (antofylliitti, amosiitti, krysolitti) Tulos: E= ei sisällä asbestia tai muita haitta-aineita C=välttävä S= sininen (krokidoliitti) K= sisältää haitta-aineita D=huono Asbestipurkutyön toimenpide-ehdotus: Pölyisyysluokitus: 1= ei toimenpiteitä 6= purku osastointimenetelmällä * Asbestialtistumisvaara tarviketta purettaessa 2= korjaus pinnoittamalla 7= asbestisiivous osastointimenetelmällä ** Suuri asbestialtistumisvaara tarviketta purettaessa 3= korjaus koteloimalla 8= asbestisiivous kohdepoistomenetelmällä *** Suuri asbestialtistumisvaara, jos tarvikkeeseen kohdistuu mekaaninen rasitus 4= purku kohdepoistomenetelmällä 9= märkähiekkapuhallus ja huputus *** Krokidoliittiasbesti, asbestialtistumisvaara aina 5= pussipurku 10= levymateriaalin poisto ulkotiloissa kokonaisena. Optiplan Oy

44 PO pohjakerros vanhat peltipintaiset palo-ovet 9 kpl huoneistot kylpyhuoneiden ja keittiöiden laatoitukset 55 as. 2) 2)=huoneistojen laatoitusten purku ehdotetaan tekemään asbestityönä LIITE 3 s. 5/10 MASSALUETTELO Ulvilantie 29 Talo 5 Merkintä Sijainti ja tilan Haitta-aineen esiintymä tai haitta-ainenäyte Määräarvio Laatu Kunto Näyte Tulos Toimenpiteet Pölyisyys Huom. nimi / tunniste välitön purku pohjakerros vanhat putkieristeet 550 jm V A-D K 1,2 5,6 *** sisältää asbestia pohjakerros paineastia 1 kpl V B 1 K 1 6 *** sisältää asbestia Kunto: A=hyvä B=kohtalainen Laatu: V= vaalea (antofylliitti, amosiitti, krysolitti) Tulos: E= ei sisällä asbestia tai muita haitta-aineita C=välttävä S= sininen (krokidoliitti) K= sisältää haitta-aineita D=huono Asbestipurkutyön toimenpide-ehdotus: Pölyisyysluokitus: 1= ei toimenpiteitä 6= purku osastointimenetelmällä * Asbestialtistumisvaara tarviketta purettaessa 2= korjaus pinnoittamalla 7= asbestisiivous osastointimenetelmällä ** Suuri asbestialtistumisvaara tarviketta purettaessa 3= korjaus koteloimalla 8= asbestisiivous kohdepoistomenetelmällä *** Suuri asbestialtistumisvaara, jos tarvikkeeseen kohdistuu mekaaninen rasitus 4= purku kohdepoistomenetelmällä 9= märkähiekkapuhallus ja huputus *** Krokidoliittiasbesti, asbestialtistumisvaara aina 5= pussipurku 10= levymateriaalin poisto ulkotiloissa kokonaisena. Optiplan Oy

45 pohjakerros saunaos. pesuhuone, seinälaatoituksen kiinn.laasti 13 E pohjakerros pukuhuone muovimatto + liima 12 m2 V A 18 K 1 6 * sisältää asbestia pohjakerros kellarikäytävä lattiamaali + tasoite 6 m2 V A,B 24 K 1 6 ** sisältää asbestia pohjakerros verstaan tuulikaappi seinätasoite + maali 21 E PO pohjakerros vanhat peltipintaiset palo-ovet 3 kpl huoneistot kylpyhuoneiden ja keittiöiden laatoitukset 18 as. 2) 2)=huoneistojen laatoitusten purku ehdotetaan tekemään asbestityönä LIITE 3 s. 6/10 MASSALUETTELO Ulvilantie 29 Talo 6 Merkintä Sijainti ja tilan Haitta-aineen esiintymä tai haitta-ainenäyte Määräarvio Laatu Kunto Näyte Tulos Toimenpiteet Pölyisyys Huom. nimi / tunniste välitön purku pohjakerros vanhat putkieristeet 275 jm V A-C K 1,2 5,6 *** sisältää asbestia pohjakerros paineastia - Kunto: A=hyvä B=kohtalainen Laatu: V= vaalea (antofylliitti, amosiitti, krysolitti) Tulos: E= ei sisällä asbestia tai muita haitta-aineita C=välttävä S= sininen (krokidoliitti) K= sisältää haitta-aineita D=huono Asbestipurkutyön toimenpide-ehdotus: Pölyisyysluokitus: 1= ei toimenpiteitä 6= purku osastointimenetelmällä * Asbestialtistumisvaara tarviketta purettaessa 2= korjaus pinnoittamalla 7= asbestisiivous osastointimenetelmällä ** Suuri asbestialtistumisvaara tarviketta purettaessa 3= korjaus koteloimalla 8= asbestisiivous kohdepoistomenetelmällä *** Suuri asbestialtistumisvaara, jos tarvikkeeseen kohdistuu mekaaninen rasitus 4= purku kohdepoistomenetelmällä 9= märkähiekkapuhallus ja huputus *** Krokidoliittiasbesti, asbestialtistumisvaara aina 5= pussipurku 10= levymateriaalin poisto ulkotiloissa kokonaisena. Optiplan Oy

46 pohjakerros pukuhuone muovimatto + liima 13 m2 V A K 1 6 * sisältää asbestia PO pohjakerros vanhat peltipintaiset palo-ovet 8 kpl huoneistot kylpyhuoneiden ja keittiöiden laatoitukset 56 as. 2) 2)=huoneistojen laatoitusten purku ehdotetaan tekemään asbestityönä LIITE 3 s. 7/10 MASSALUETTELO Ulvilantie 29 Talo 7 Merkintä Sijainti ja tilan Haitta-aineen esiintymä tai haitta-ainenäyte Määräarvio Laatu Kunto Näyte Tulos Toimenpiteet Pölyisyys Huom. nimi / tunniste välitön purku pohjakerros vanhat putkieristeet 635 jm V A-D 4 K 1,2 5,6 *** sisältää asbestia pohjakerros paineastia 1 kpl V A K 1 6 *** sisältää asbestia Kunto: A=hyvä B=kohtalainen Laatu: V= vaalea (antofylliitti, amosiitti, krysolitti) Tulos: E= ei sisällä asbestia tai muita haitta-aineita C=välttävä S= sininen (krokidoliitti) K= sisältää haitta-aineita D=huono Asbestipurkutyön toimenpide-ehdotus: Pölyisyysluokitus: 1= ei toimenpiteitä 6= purku osastointimenetelmällä * Asbestialtistumisvaara tarviketta purettaessa 2= korjaus pinnoittamalla 7= asbestisiivous osastointimenetelmällä ** Suuri asbestialtistumisvaara tarviketta purettaessa 3= korjaus koteloimalla 8= asbestisiivous kohdepoistomenetelmällä *** Suuri asbestialtistumisvaara, jos tarvikkeeseen kohdistuu mekaaninen rasitus 4= purku kohdepoistomenetelmällä 9= märkähiekkapuhallus ja huputus *** Krokidoliittiasbesti, asbestialtistumisvaara aina 5= pussipurku 10= levymateriaalin poisto ulkotiloissa kokonaisena. Optiplan Oy

47 PO pohjakrs./ullak. vanhat pelti- ja puupintaiset palo-ovet 7 kpl huoneistot kylpyhuoneiden ja keittiöiden laatoitukset 47 as. 2) 2)=huoneistojen laatoitusten purku ehdotetaan tekemään asbestityönä LIITE 3 s. 8/10 MASSALUETTELO Ulvilantie 29 Talo 8 Merkintä Sijainti ja tilan Haitta-aineen esiintymä tai haitta-ainenäyte Määräarvio Laatu Kunto Näyte Tulos Toimenpiteet Pölyisyys Huom. nimi / tunniste välitön purku pohjakerros vanhat putkieristeet 165 jm V A-D K 1,2 5,6 *** sisältää asbestia paineastia - pohjakerros saunaosaston WC lattiamaali 26 E Kunto: A=hyvä B=kohtalainen Laatu: V= vaalea (antofylliitti, amosiitti, krysolitti) Tulos: E= ei sisällä asbestia tai muita haitta-aineita C=välttävä S= sininen (krokidoliitti) K= sisältää haitta-aineita D=huono Asbestipurkutyön toimenpide-ehdotus: Pölyisyysluokitus: 1= ei toimenpiteitä 6= purku osastointimenetelmällä * Asbestialtistumisvaara tarviketta purettaessa 2= korjaus pinnoittamalla 7= asbestisiivous osastointimenetelmällä ** Suuri asbestialtistumisvaara tarviketta purettaessa 3= korjaus koteloimalla 8= asbestisiivous kohdepoistomenetelmällä *** Suuri asbestialtistumisvaara, jos tarvikkeeseen kohdistuu mekaaninen rasitus 4= purku kohdepoistomenetelmällä 9= märkähiekkapuhallus ja huputus *** Krokidoliittiasbesti, asbestialtistumisvaara aina 5= pussipurku 10= levymateriaalin poisto ulkotiloissa kokonaisena. Optiplan Oy
