VIHDIN YHTEISKOULU, 1958, 1964, 1984

Transkriptio

1 VIHDIN YHTEISKOULU, 1958, 1964, 1984 NIETOINKUJA VIHTI PURKUTYÖSELOSTUS, URAKKALASKENTAAN Työ n:o A-Insinöörit Suunnittelu Oy T Satakunnankatu TAMPERE Puh: Fax: Sähköposti: etunimi.sukunimi@ains.fi A-Insinöörit Suunnittelu Oy Bertel Jungin aukio ESPOO Puh: Fax:

2 Vihdin yhteiskoulu Purkutyöselostus 1 (15) SISÄLLYSLUETTELO 0 YLEISTÄ Purkusuunnittelu Geosuunnittelu Koulurakennus Lämpökontti Ympäristön suojelu ja jätteenkäsittely Yleiset toimenpiteet Urakoitsijan hankittavat ja laadittavat viranomaisluvat ja selvitykset Henkilöturvallisuuteen vaikuttavia seikkoja Työturvallisuuteen vaikuttavia seikkoja RAKENNUSRUNKOON KUULUMATON MATERIAALI LVI-purkutyöt Sähkötekniset järjestelmät Kaivuutyöt RAKENNUSRUNKO JA VESIKATTO Olevat rakenteet Rakennuksen purkaminen Kevyt purku Raskas purku Työmaa alue purkutöiden jälkeen Alueen pintarakenteet ja muut rakenteet Alueen sadevesiviemäröinti ONGELMAJÄTTEET Asbesti Muut ongelmajätteet Kylmälaitteet Painekyllästetty ja kreosootti-käsitelty puu Elohopeaa sisältävät tuotteet Öljyt, maalit yms. nestemuotoiset jätteet Bitumipitoiset rakennusosat Likaantuneet rakennusosat PCB:tä tai lyijyä sisältävät materiaalit Kivihiilipiki (PAH- yhdisteet) Liitteet 20 Liite1: Asbesti- ja haitta-ainekartoitus Insinööritoimisto A-Insinöörit Suunnittelu Oy

3 Vihdin yhteiskoulu Purkutyöselostus 2 (15) 0 YLEISTÄ TILAAJA Nimi: Vihdin kunta Tilapalvelu PL Nummela Yhdyshenkilö: Mikko Hytönen Puhelin: Sähköposti: mikko.hytönen@vihti.fi Purkusuunnittelu Nimi: A-Insinöörit Suunnittelu Oy Osoite: Bertel Jungin aukio 9, Espoo Puhelin (keskus): Sähköposti: etunimi.sukunimi@ains.fi Geosuunnittelu Yhdyshenkilö: Marko Aalto Puhelin: Yhdyshenkilö: Perttu Virtanen Puhelin: Nimi: A-Insinöörit Suunnittelu Oy Osoite: Bertel Jungin aukio 9, Espoo Puhelin (keskus): Sähköposti: etunimi.sukunimi@ains.fi Yhdyshenkilö: Hanna Karppanen Puhelin: Insinööritoimisto A-Insinöörit Suunnittelu Oy

4 Vihdin yhteiskoulu Purkutyöselostus 3 (15) YLEISSELOSTUS Koulurakennus Purkutyö toteutetaan kokonaisurakkana sisältäen hankkeen vaatimat suojaukset, työnaikaiset tuennat, telineet, suojakaiteet ja LVISAJ- tekniset purkutyöt. Rakennus on valmistunut vuonna 1958 ja sitä on laajennettu vuosina 1964 ja Rakennuksessa on kolme maanpäällistä kerrosta ja IV-konehuone. Maanpinnan alapuolella on yksi kellarikerros, joka sijoittuu rakennuksen lounaisosaan. Rakennuksen pituus on n.72m, leveys n. 41m, korkeus n. 14m, kerroskorkeus n. 3m. Rakennuksen tilat ovat luokkahuoneita, keittiötiloja ja teknisiä tiloja. Suurimmat tilat ovat ruokailu-, juhla- ja liikuntasali. Rakennus on perustettu osittain maanvaraisesti ja osittain tb-paalujen varaan. Pääsääntöisesti paaluja ei pureta. Rakennuksen kantava runko on tehty vanhalla osalla (1958,1964) paikalla valuna. Uudemmalla rakennusosalla (1984) välipohjien kantavana rakenteena toimii ontelolaatat. Rakennus on jäykistetty teräsbetoniseinillä ja yhden kiven tiilimuureilla. Alapohja on maanvarainen teräsbetonilaatta. Vesikatto on konesaumattu peltikatto, jossa on puurakenteiset alusrakenteet. Vesikatolla on IV-järjestelmiin ja jäähdytykseen liittyviä laitteita. Ulkoseinien sisäkuoren rakenne on teräsbetonia tai tiilimuurausta. Ulkokuori on tilimuurausta tai kevytbetonia. Lämmöneristeenä kuorirakenteiden välissä on mineraalivillaa tai korkkieristettä. Koko rakennus puretaan. Purku-urakkaan sisältyy vanhan ja uuden koulun välisen yhdyskäytävän kaikkien rakenteiden purku. Insinööritoimisto A-Insinöörit Suunnittelu Oy

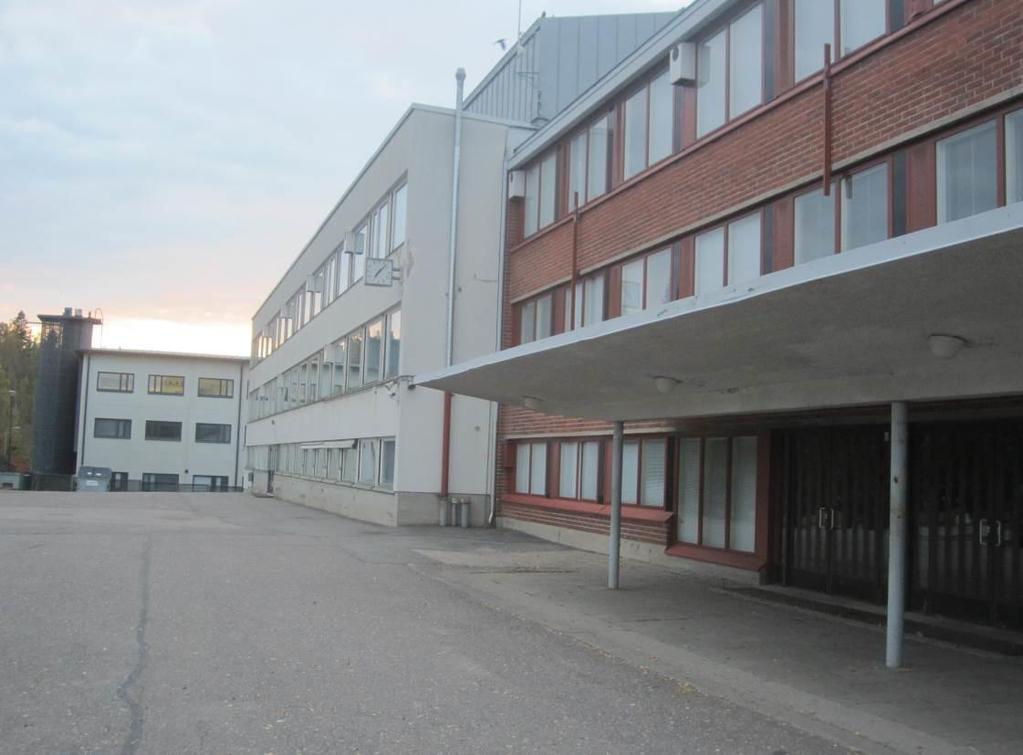

5 Vihdin yhteiskoulu Purkutyöselostus 4 (15) Purettava koulurakennus etupihalta kuvattuna Purettava koulurakennus etupihalta kuvattuna Insinööritoimisto A-Insinöörit Suunnittelu Oy

6 Vihdin yhteiskoulu Purkutyöselostus 5 (15) Purettava koulurakennus etupihalta kuvattuna Purettava koulurakennus ja yhdyskäytävä etupihalta kuvattuna Insinööritoimisto A-Insinöörit Suunnittelu Oy

7 Vihdin yhteiskoulu Purkutyöselostus 6 (15) Purettava koulurakennus takapihalta kuvattuna Purettava koulurakennus liikuntasalin takaa kuvattuna Insinööritoimisto A-Insinöörit Suunnittelu Oy

8 Vihdin yhteiskoulu Purkutyöselostus 7 (15) Purettava yhdyskäytävä Insinööritoimisto A-Insinöörit Suunnittelu Oy

9 Vihdin yhteiskoulu Purkutyöselostus 8 (15) Lämpökontti Purku-urakkaan sisältyy lämpökontin perustuksen purkaminen. Perustuksien rakennesuunnitelma sisältyy purku-urakan asiakirjoihin. Lämpökontin ja savupiipun siirto ei kuulu purkuurakkaan. Lämpökontti ja savupiippu, jonka perustukset puretaan. Insinööritoimisto A-Insinöörit Suunnittelu Oy

10 Vihdin yhteiskoulu Purkutyöselostus 9 (15) URAKASSA NOUDATETTAVAT ASIAKIRJAT Urakassa noudatetaan Rakennusurakan Yleisiä Sopimusehtoja YSE Urakkasopimusasiakirjoja Voimassa olevat viralliset määräykset, lait ja asetukset: o Maankäyttö- ja rakennuslaki, maankäyttö- ja rakennusasetus o MaaRYL 2000 Rakennustöiden yleiset laatuvaatimukset o RT TSH Asbestipurkutyömenetelmät o RT TM Valtioneuvoston päätös asbestityöstä. Suomen säädöskokoelma 1380/1994. o RT STM VM:n päätös rakennustyön turvallisuudesta o RT YM VM:n päätös rakennusjätteistä o RT Rakentamisen jätehuolto Tätä työselostusta liitepiirroksineen Viranomaisten ja asiantuntijoiden työn aikana antamia ohjeita Asiakirjoissa mahdollisesti määrittelemättömien työsuorituksen osalta hyvänä pidettävää rakennustapaa "Purkutyöt - ohjeita teettäjälle ja tekijälle" Infra ry:n tuotos PURKUTYÖ- JA MATERIAALIT Purku-urakka sisältää seuraavat purkutyöt: Rakennus puretaan kokonaan anturoiden alapintaan asti. Paaluja ei poisteta, vaan ne katkaistaan anturoiden alapinnan tasoon. Purkujätteiden lajittelun ja käsittelyn viranomaisohjeiden mukaisesti sekä jätteiden kuljetuksen viranomaisten osoittamalle kaatopaikalle / käsittelylaitokseen tarvittavine lupineen ja maksuineen; purkujätteiden kuljetuksesta ja käsittelemisestä syntyvät kustannukset kuuluvat urakkaan. Urakoitsijan tulee tutustua kohteeseen ennen urakkatarjouksen antamista siinä laajuudessa, että hänelle selviää rakennuksessa käytettyjen eri rakennusmateriaalien laajuus niiltä osin, kuin niitä ei ole mahdollista piirustuksista todeta. Eri materiaalien lajittelu- ja käsittelyvaatimukset tulee huomioida purku-urakkaa laskettaessa. Rakennuttaja purattaa ja kuljettaa urakka-alueelta pois mahdolliset urakkaohjelmassa ja liitteessä mainitut kojeet ja laitteet. Insinööritoimisto A-Insinöörit Suunnittelu Oy

11 Vihdin yhteiskoulu Purkutyöselostus 10 (15) TOIMENPITEET ENNEN PURKUTÖIHIN RYHTYMISTÄ Ympäristön suojelu ja jätteenkäsittely Vihdin ympäristönsuojelu ja -valvonta Asemantie 30, Nummela Jätteenkäsittelykeskukset Vihti: VIHDIN JÄTEASEMA Kumpunotkolantie, Vihti Espoo: ÄMMÄSSUON JÄTTEENKÄSITTELYKESKUS Ämmässuontie 8, Espoo puh. (09) avoinna ma - pe klo Lohja: MUNKKAAN JÄTEKESKUS Munkkaanmäki 51, Lohja puh. (020) avoinna ma - pe klo Hyvinkää: KAPULAN JÄTTEIDENKÄSITTELYALUE Kapulasillantie 2, HYVINKÄÄ, puh. (019) , fax. (019) , avoinna ma klo , ti - pe klo , la arkipyhien aattoina klo Ongelmajätelaitos Ekokem Oy Kuulojankatu 1, Riihimäki Puhelin: , faksi: Insinööritoimisto A-Insinöörit Suunnittelu Oy

12 Vihdin yhteiskoulu Purkutyöselostus 11 (15) Yleiset toimenpiteet Purkutyöstä tehdään ennen töiden aloitusta urakoitsijan toimesta purkusuunnitelma, jossa esitetään purkumateriaalien määrät ja sijoituspaikka sekä purkutyöstä vastaava työnjohtaja. Suunnitelmat esitetään rakennuttajalle ja jätehuoltoviranomaisille hyväksyttäväksi. Työaikataulua laatiessaan urakoitsijan tulee huomioida jätteiden vaatiman käsittelyn, kuten lajittelun, aikatarve. Lisäksi urakoitsijan on tehtävä pölynhallintasuunnitelma, joka hyväksytetään takennuttajalla. Ennen rakennuksen purkutöihin ryhtymistä pidetään aloituskatselmus, jossa todetaan ja kirjataan käytettävät koneet ja kuvaus purkumenetelmästä. Tarvittavan katualueen vuokraus kuuluu urakoitsijalle. Purkutöihin tarvittavista telineistä urakoitsijan on tehtävä suunnitelma ja hyväksytettävä se laskelmineen rakennesuunnittelijalla Urakoitsijan hankittavat ja laadittavat viranomaisluvat ja selvitykset Ennen purkutöiden aloitusta urakoitsijan tulee hankkia ja tehdä seuraavat viranomaisluvat ja -ilmoitukset sekä selvitykset: Vastaava työnjohtaja Alkamisilmoitus Ilmoitus mahdollisesti terveyttä vaarantavasta työstä, ns. pölyilmoitus Meluntorjuntalain mukainen ilmoitus, ns. meluilmoitus Määrälaskelmat purettavista materiaaleista romulajeineen viranomaisten vaatimassa tarkkuudessa Murskattavien betoni-, harkko- ja tiilimateriaalien käyttökelpoisuuskokeet on tehtävä viranomaisten niin vaatiessa. Ilmoitus paikalliselle ympäristökeskukselle purkujätteen syntymisestä ja sijoituksesta on tehtävä jätelain mukaisesti. Ilmoitus jätehuoltoviranomaisille erilaisista ongelmajätteistä sekä niiden toimittamisesta käsittelylaitoksille. Purkutöiden jälkeen urakoitsijalla tulee olla ajan tasalla oleva kirjanpito tuotetuista jätteistä sekä niiden sijoituksesta. Kirjanpidon tulee sisältää myös kopiot kaikista suoritetuista jätemaksulaskuista. Purkutyöstä aiheutuvasta melusta on tehtävä meluilmoitus paikallisen ympäristöviranomaisen ohjeiden mukaan. Meluavaa työtä voidaan tehdä arkisin 5 päivänä viikossa, aikavälillä Insinööritoimisto A-Insinöörit Suunnittelu Oy

13 Vihdin yhteiskoulu Purkutyöselostus 12 (15) HENKILÖ- JA TYÖTURVALLISUUS Hankkeen suorittamista varten urakoitsija laatii työturvallisuussuunnitelman rakennuttajan edellyttämässä laajuudessa. Työturvallisuussuunnitelman tulee sisältää kuvaukset ainakin seuraaviin asiakohtiin: Tarkastukset Työmaa-alue Telinetyöt Asbestipurkutyöt Putoamissuojaus Suojaus purettavien kappaleiden putoamiseen Sortumavaarojen estäminen Työkoneiden liikkuminen alueella Nosto- ja kaivutyöt Kuljetukset Suojaussuunnitelma Rakennusaikaiset asennukset Palosuojelu ja pelastustoimi Pöly ja melu Työmaalla käytettävät suojavarusteet Henkilöturvallisuuteen vaikuttavia seikkoja Purkualue tulee aidata henkilöturvallisuuden vaatimassa laajuudessa kiinteällä, ulkopuolisten pääsyn purkutyömaa - alueelle estävällä ympäröivällä puurakenteisella vähintään 2,4 m korkealla aidalla aluesuunnitelman mukaan. Aidan pintaverhous tehdään vanerilevystä, pintakäsittely maalaus ja / tai painettu kuva. Purkualue varustetaan purkutyön edellyttämin huomiokilvin Käytettyjen koneiden, laitteiden sekä työtapojen tulee täyttää henkilöturvallisuuden asettamat vaatimukset Työturvallisuuteen vaikuttavia seikkoja Urakoitsijan tulee tutustua urakka-alueeseen myös työturvallisuutta silmällä pitäen sekä huomioida niiden kustannusvaikutukset työn aikana Purkutöissä käytettävän kaluston tulee olla asianmukaista ja ko. purkuyöhön tarkoitettuja Purkutyöt vaativat väliaikaisia tukirakenteita, joiden osalta niin vaadittaessa urakoitsijan on esitettävä suunnitelmat rakennuttajalle ja viranomaisille Purkutyötä tehdään yli kolmen metrin korkeudessa Purkutöitä tehdään rakennusosiin, jotka liittyvät säilytettävään rakennukseen. Purkutyö vaatii telineiden, työnaikaisien tuentojen rakentamista, ympäröivien rakennusten ja rakenteiden suojausten rakentamista ja suojakaiteiden rakentamista Purkutyötä tehdään alueella, jossa on työmaaliikenteen lisäksi muuta liikennettä. Purkutyötä suoritetaan ahtaissa paikoissa Purkukohteeseen liittyvät tekniset järjestelmät ovat osittain käytössä Purkutöihin liittyy palovaarallisia töitä. Insinööritoimisto A-Insinöörit Suunnittelu Oy

14 Vihdin yhteiskoulu Purkutyöselostus 13 (15) KOKEET, MALLIT JA MITTAUKSET Urakoitsijalta ei edellytetä kokeiden ja mallien tekemistä. Urakoitsija valvoo maaperän puhtautta purkutyöaikana silmämääräisesti ja epäilyttävää materiaalia havaittaessa kaivutyö keskeytetään ja otetaan välittömästi yhteys rakennuttajaan, joka päättää havainnon aiheuttamista jatkotoimenpiteistä. Insinööritoimisto A-Insinöörit Suunnittelu Oy

15 Vihdin yhteiskoulu Purkutyöselostus 14 (15) 1 RAKENNUSRUNKOON KUULUMATON MATERIAALI Rakennusrunkoon kuulumaton materiaali puretaan rakennuksesta ensisijaisesti ennen muuta purkutyötä TALOTEKNIIKKA LVI-purkutyöt Lvi-purkutyöt tehdään LVI-suunnitteljan purkusuunnitelmien mukaisesti Sähkötekniset järjestelmät Purku-urakkaan kuuluu sähköjärjestelmien purku. Urakoitsija varmistaa, että sähköjohdot ja -laitteet ovat jännitteettömät ennen purkua. Purku-urakkaan kuuluu myös hiekkakentän valaisinpylväiden purku Kaivuutyöt Purkutöitä edeltävät kaivutyöt on tehtävä RIL-132 mukaisesti. Purkutöiden edellyttämät kaivutyöt voidaan tehdä pääsääntöisesti normaaleina luiskina niin että purkutyöt pystytään turvallisesti tekemään. Alapohjan purun yhteydessä maa-aineksiin sekoittuneet purkujätteet poistetaan. Purettavien rakennusten vierus- tai esiin kaivujen luiskat tehdään 0,5 metriä purettavan rakenteen alapinnasta kaltevuuteen 1:1. Purkutöitä edeltäviä kaivutöitä ovat esim. Rakennusten kantavien rakenteiden, ympärysseinien ja tukimuurien vierustojen kaivaminen (kaivu perustamistason alapintaan saakka) alapuolisten rakenteiden, rakennusosien purkaminen Putkijohtojen, kaivojen yms. lvi- ja s-teknisten järjestelmien purkamista, tulppaamista tai sulkemista varten tarvittavat kaivut Purkutöissä maan- ja vedenpinnan alapuolella on huomioitava vaativien maanrakennustöiden aiheuttamat lisätyöt. Urakoitsijan tulee esittää rakennuttajalle suunnitelma työn tekemisestä. Suunnitelmassa on kiinnitettävä erityinen huomio siihen, miten voidaan varmistaa kaiken purettavaksi edellytetyn materiaalin poistaminen maaperästä. Purku-urakkaan kuuluvien kaivutöiden yhteydessä on maan laatua seurattava. Kaikista poikkeavista (tummat, haisevat jne.) maamassoista on ilmoitettava välittömästi rakennuttajalle. Kaivutyöt säilytettävien tietoliikenne- ja sähkökaapelilinjojen läheisyydessä on tehtävä erityistä varovaisuutta noudattaen. Urakkalaskennan lähtökohtana on, että kaivutyöt säilytettävien kaapelilinjojen läheisyydessä tehdään lapiotyönä. Insinööritoimisto A-Insinöörit Suunnittelu Oy

16 Vihdin yhteiskoulu Purkutyöselostus 15 (15) 2 RAKENNUSRUNKO JA VESIKATTO Kantavia rakenteita purettaessa urakoitsijan tulee huolehtia riittävästä työn aikaisesta tuennasta ja esitettävä rakennuttajalle ja viranomaisille purku- ja tuentasuunnitelma. Kantavia rakenteita ei saa työn aikana kuormittaa siinä määrin, että turvallisuus vaarantuu. Välipohjien rakenteesta johtuen purkukoneiden tyyppiin ja painoon on kiinnitettävä erityistä huomiota. Rakennuksen vanhojen rakennesuunnitelmien perusteella voidaan arvioida, että yläpohjarakenteen kantavuus on <=150 kg/m2. Välipohjan teräsbetoniholvin kantavuus on arviolta kg/m2. Rakennus on perustettu osittain maanvaraisin perustuksin ja osittain paalujen varaan. Rakennuksen kerrosten korkeusasemat on esitetty purkusuunnitelmien tasopiirustuksissa Olevat rakenteet Rakennetiedot selviävät liitteenä olevista rakennepiirustuksista Rakennuksen purkaminen Kevyt purku Rakennuksesta puretaan ensin kaikki ei-kantavat rakennusosat (mm. Ikkunat, ovet, alakatot, verhoilut, asennuslattiat, ei kantavat väliseinät, eristeet, hissi ja yläpohjan katemateriaalit ja jäljelle jätetään kantava teräsbetonirunko (laatat, palkit, pilarit, kantavat seinät ja porrashuoneen seinät sekä perustukset) sekä julkisivujen pesubetonipintaiset elementit. Samoin kaikki koneet, varusteet ja laitteet puretaan tässä vaiheessa, katso 1.0 Rakennusrunkoon kuulumaton materiaali. Purkutyö kokonaisuudessaan tehdään lajittelevan purkutekniikan periaatteiden mukaisesti. Kantavien rakenteiden purkutyötä ei saa aloittaa ennen kuin rakennuttajan valvoja on tarkastanut ja kuitannut työmaapäiväkirjaan vastaanotetuksi tämän purku - urakan osatyövaiheen Raskas purku Kevyiden purkutyövaiheiden jälkeen suoritetaan kantavien rakenteiden purkutyö. Rakennuksen kantavat teräsbetonirakenteet puretaan hallitusti ylhäältä alaspäin purettavien materiaalien lajittelu huomioon ottaen. Purkujärjestyksessä on huomioitava, että betoni erotetaan hyötykäyttöä varten. Palkistojen purkamisen osalta on huomioitava se, että pääpalkkeja ei pureta mistään kenttävälistä ennen kuin sekundääri - palkistot on purettu ko. kentän osalta. Purkutyössä on huomioitava työnaikainen tuenta. Holvien työnaikaiset tuennat on ulotettava ylhäältä kellarikerrokseen asti. Insinööritoimisto A-Insinöörit Suunnittelu Oy

17 Vihdin yhteiskoulu Purkutyöselostus 16 (15) Kaikki rakennusten betonipurkujäte, lukuun ottamatta välipohjien pintalaattoja, murskataan ja teräkset erotellaan betonista. Myös maanvaraiset laatat puretaan ja murskataan. Urakoitsijan käyttöön mahdollisesti tuleva piha - alue tulee eristää aidalla omaksi työmaa - alueekseen. Piha-alueen työmaana käyttäminen ja sen laajuus on sovittava erikseen rakennuttajan kanssa. Työmaa-alueelle tapahtuva huoltoajo ja muu liikenne sekä ajoneuvojen aiheuttamien jälkien siivoaminen on sovittava rakennuttajan kanssa. Työstä aiheutuva melu, pöly, lika ja tärinä sekä muut häiritsevimmät työvaiheet on sovittava rakennuttajan kanssa aikataulullisesti siten, että niiden aiheuttama haitta minimoidaan. Purkumenetelmät ja tavat on valittava siten, että; - rakenteet voidaan purkaa riittävän pieniin osiin ja rakenne- yms. teräkset ja metallit voidaan erotella betonista, - purku tehdään lajittelevana purkuna, purkujätteet tulee voida lajitella viranomaisten antamien määräysten ja ohjeiden edellyttämällä tavalla, - purku-, ja ongelmajätteen sekä toisaalta kierrätettävän materiaalin määrä ja loppusijoituspaikka on luotettavasti osoitettavista, kuormakirjoista tehtävä yhteenveto ja kuormakirjat luovutetaan rakennuttajalle viimeistään vastaanottotarkastuksessa, - rakenteiden sallittuja kuormituksia ei ylitetä, (rakenteet on suunniteltu rakentamisajankohdan voimassa olleiden suunnitteluohjeiden ja normien mukaisia kuormituksia käyttäen), - purkujätettä ei varastoida kantavien vaakarakenteiden päälle vaan se poistetaan välittömästi, - erityisesti nostokoneita tms. laitteita käytettäessä on maaperän kantavuus (ja mahdollisten erikseen sovittaviensäilytettävien rakenteiden sijainti) varmistettava, purkuurakoitsijan toimesta, - työkohteesta ei putoa missään vaiheessa hallitsemattomasti minkäänlaista purkujätettä tms. irtonaista tavaraa, - työkohteesta ei leviä pölyä eikä muita haitallisia aineita ympäristöön, - pystytään varmistumaan siitä että kaikki maanpinnan alapuoliset perustus-, yms. rakenteet ja laitteet tulee purettua kokonaan Työmaa alue purkutöiden jälkeen Alueen pintarakenteet ja muut rakenteet Purkutöiden jälkeen kaivumaat tasataan sekä tiivistetään ja maan pinnat muotoillaan laaditun aluesuunnitelman mukaisesti. Ponttiseinän osuudella maan pinnat tasataan ja muotoillaan annettuun enimmäiskaltevuuteen. Maan pintojen tasauksessa on huomioitava se, että paalujen katkaisutasot jäävät tasauskerroksen alapuolelle vähintään 100 mm Alueen sadevesiviemäröinti Purkutyön suorittamisen jälkeen ennen maan pinnan tasaustöitä ja pintarakenteiden tekemistä rakennetaan tontille lopputilanteessa jäävät uudet sadevesiviemärit ja -kaivot. Insinööritoimisto A-Insinöörit Suunnittelu Oy

18 Vihdin yhteiskoulu Purkutyöselostus 17 (15) Sekä uudet että käyttöön jäävät vanhat sadevesiviemärit ja -kaivot paine huuhdellaan niiden toiminnan varmistamiseksi. Insinööritoimisto A-Insinöörit Suunnittelu Oy

19 Vihdin yhteiskoulu Purkutyöselostus 18 (15) 3 ONGELMAJÄTTEET Ongelmajätteeksi luettavat materiaalit säilytetään purkutyön aikana muista materiaaleista eroteltuina, lukitussa tilassa. Urakoitsijan on otettava yhteyttä kunnallisiin jätehuollosta vastaaviin viranomaisiin ennen ongelmajätteiden toimituksen aloitusta käsittelylaitokselle. Ongelmajätteiksi luettavia rakennusosia purettaessa urakoitsijan tulee huolehtia tarvittavasta suojavarustuksesta sekä valvoa myös alaurakoitsijoiden suojavarustuksen käyttöä. Ongelmajätteitä ovat mm; - Paine- tai muuten kyllästetty puu - Kylmälaitteiden sisältämä freon - Elohopeahöyry-,loisteputki- ja pienloistelamput - Akut, kondensaattorit yms. - Erilaiset sähkölaiteromut - Asbestipitoiset materiaalit haitta ainekartoituksen mukaan - PCB:tä sisältävät materiaalit - Lyijypitoiset vanhat materiaalit Asbesti Asbestipurku sisältyy purku-urakkaan. Asbesti- ja haitta-ainekartoitus on tehty (Liite 1) Muut ongelmajätteet Kylmälaitteet Rakennukseen jääneet vanhat kylmäkalusteet toimitetaan käsiteltäväksi käsittelylaitokseen kokonaisina Painekyllästetty ja kreosootti-käsitelty puu Painekyllästetty tai kreosootti-käsitelty puu erotellaan muusta puumateriaalista ja toimitetaan käsittelylaitokselle viranomaisohjeiden mukaisesti Elohopeaa sisältävät tuotteet Rakennuksien loisteputkivalaisimien putket kerätään kokonaisina ja toimitetaan viranomaisohjeiden mukaisesti käsittelylaitokselle. Elohopeaa sisältävät lämpömittarit yms. laitteet puretaan ehjinä ja toimitetaan ongelmajätelaitokseen Öljyt, maalit yms. nestemuotoiset jätteet Rakennuksien erilaisten laitteiden ja koneiden nesteet poistetaan laitteista ennen niiden purkua ja toimitetaan viranomaisohjeiden mukaisesti käsittelylaitokselle. Samoin toimitaan rakennuksista mahdollisesti löytyvien öljy-, maali- tms. tuotteiden kanssa. Insinööritoimisto A-Insinöörit Suunnittelu Oy

20 Vihdin yhteiskoulu Purkutyöselostus 19 (15) Bitumipitoiset rakennusosat Bitumieristeet sekä muut irrotettavissa olevat bitumipitoiset tuotteet lajitellaan erikseen ja toimitetaan viranomaisohjeiden mukaisesti käsittelylaitokselle. Bitumiin sotkeutuneet rakennusosat, kts. kohta Likaantuneet rakennusosat Rakennuksen rakenteissa olevat likaantuneet rakennusosat lajitellaan erikseen ja toimitetaan käsittelylaitokselle viranomaisohjeiden mukaisesti. Tällaisia likaantuneita rakennusosia ovat mm. homeiset rakenteet bitumisivellyt rakenteet öljyyn sotkeutuneet rakenteet PCB:tä tai lyijyä sisältävät materiaalit Rakennuksen rakenteissa olevat PCB:tä tai lyijyä sisältävät materiaalit lajitellaan erikseen ja toimitetaan käsittelylaitokselle viranomaisohjeiden mukaisesti. Tällaisia materiaaleja ovat mm. elementtien saumamassat (PCB) valurautaviemärien tiivistemateriaalit (lyijy) Kivihiilipiki (PAH- yhdisteet) Kivihiilipiki (kreosootti, kreosoottiöljy, kreosoottipiki) on kivihiilitervan tislausjäännös, joka sisältää satoja orgaanisia ja epäorgaanisia yhdisteitä. Kivihiilipikeä purettaessa työilmaan vapautuu hiukkasmaisia ja höyrymäisiä aineosia, joista ongelmallisimpia ovat syöpää aiheuttavat polysykliset aromaattiset hiilivedyt (PAH - yhdisteet). Suomessa kivihiilipikeä on käytetty kosteuden- ja vedeneristeenä vanhoissa etenkin kellarikerrosten lattiarakenteissa, muuratuissa seinissä ja erityisesti aikavälillä Insinööritoimisto A-Insinöörit Suunnittelu Oy

21 Vihdin yhteiskoulu Purkutyöselostus 20 (15) 4 LIITTEET Liite1: Asbesti- ja haitta-ainekartoitus Espoossa A-Insinöörit Suunnittelu Oy RI Marko Aalto RI Perttu Virtanen Insinööritoimisto A-Insinöörit Suunnittelu Oy

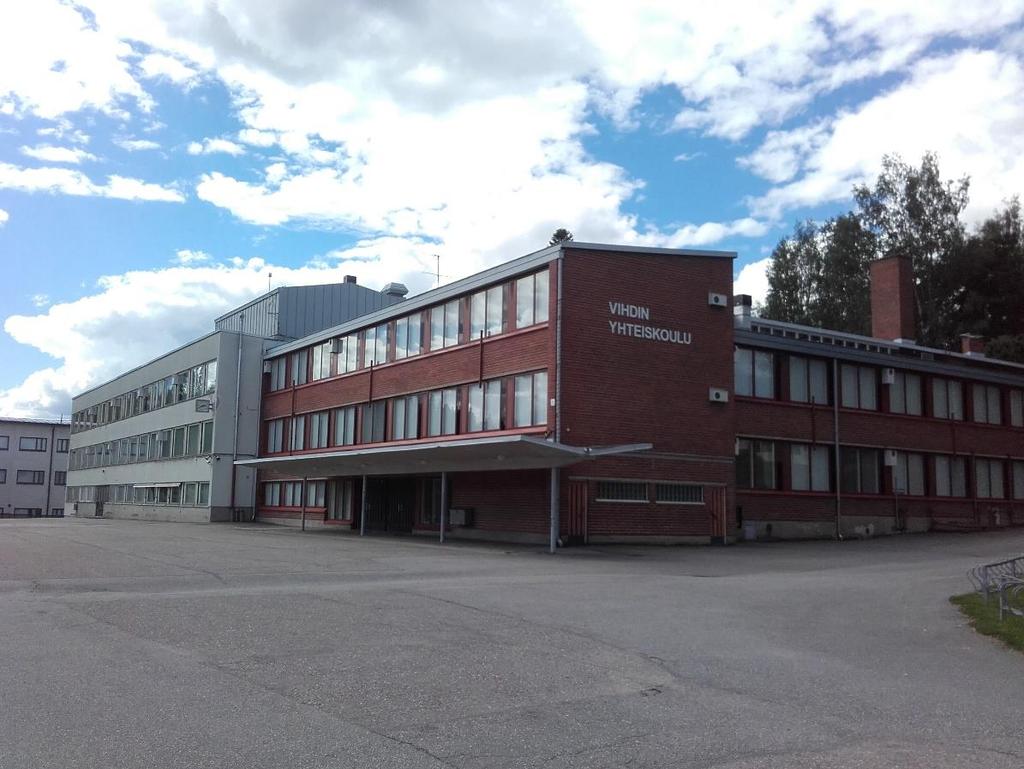

22 Delete Finland Oy ASBESTI- JA HAITTA-AINEKARTOITUS Nietoinkuja VIHTI Delete Finland Oy / Tutkimukset Jaakko Sireni, Insinööri (AMK) jaakko.sireni@delete.fi

23 Asbesti- ja haitta-ainekartoitus Sivu 2 / 12 Nietoinkuja 1, Vihti SISÄLTÖ 1 KOHTEEN JA TOIMEKSIANNON YLEISTIEDOT 3 Kohde 3 Tilaaja 3 Toimeksianto 3 Rajaukset 3 Kohdekäynti 3 Tutkimusmenetelmät 3 Raportin tulkitseminen 3 Raportin laadintamenetelmät 3 Ohjetietoa ja viranomaisohjeet 3 2 ANALYSOIDUT ASBESTINÄYTTEET 5 3 ASBESTIPITOISET MATERIAALIT 5 Kuitusementtilevyt 5 4 PAH-PITOISET MATERIAALIT 5 Tervapaperi 5 5 PURETUT/PEITETYT ASBESTIPITOISET MATERIAALIT 5 Kellarikerros 5 2. Krs 5 3. Krs 6 6 MAHDOLLISETI ASBESTIA SISÄLTÄVÄT MATERIAALIT 6 Sähkökaappi 6 Lämpökattilat 6 7 MUUT VAARALLISET MATERIAALIT 6 Lyijy yhdisteenä 6 Öljyt, kaasut ja muut tekniset nesteet 6 8 ASBESTIN MASSALASKENTATAULUKKO 7 Massataulukon lyhenteiden selitykset 8 Toimenpide-ehdotus 8 9 VALOKUVAT YHTEENVETO LIITTEET 12 Delete Finland Oy

24 Asbesti- ja haitta-ainekartoitus Sivu 3 / 12 Nietoinkuja 1, Vihti 1 KOHTEEN JA TOIMEKSIANNON YLEISTIEDOT Kohde Nietoinkuja 1, Vihti Kartoituskohteena oli vuonna rakennettu koulurakennus ja koulun alueella sijaitsevat huoltorakennus ja kalustovaja. Koulu- ja huoltorakennus on tarkoitus purkaa. Kalustovaja on tarkoitus peruskorjata. Huoltorakennuksen ja kalustovajan rakennusvuodet eivät ole tiedossa. Tilaaja Vihdin kunta PL Nummela Riitta Ilomäki-Vänttinen Toimeksianto Toimeksiantona oli tutkia ja tehdä lausunto kohteessa mahdollisesti olevista asbestista ja haittaaineista. Kohteella on tehty asbestikartoitus vuonna 2001 (liite 1) ja tämä kartoitus täydentää aikaisempaa kartoitusta kalustovajan, huoltorakennuksen ja talonmiehen asunnon osalta. Tässä kartoituksessa huomioidaan myös jo puretut tai peitetyt asbestipitoiset materiaalit, jotka ovat vuoden 2001 kartoituksessa huomioitu, niiltä osin kuin kohteella pystyttiin havainnoimaan. Rajaukset Kartoitus käsitti koko kohteen. Kohdekäynti Kohdekäynti suoritettiin Kartoituksen suoritti Delete Finland Oy:n Jaakko Sireni. Kohteella opastamassa oli huoltomies. Tutkimusmenetelmät Lausunto perustuu aistinvaraisiin havaintoihin, kokemusperäiseen tietoon ja materiaalianalyyseihin. Niistä materiaaleista, joita ei tunnistettu ja epäiltiin haitallisia aineita sisältäväksi, otettiin näyte. Käytettävissä olivat kohteen pohjakuvat. Raportin tulkitseminen Aistinvaraisen arvioinnin sekä materiaalinäytteiden perusteella todetut/tutkitut asbestipitoiset materiaalit sekä asbestittomiksi todetut materiaalinäytteet on esitetty raportissa kuvin sekä tekstiselityksin. Lisäksi raportissa on mainittu materiaalit ja rakenteet, jotka mahdollisesti sisältävät asbestia. Raportin laadintamenetelmät Asbestikartoitusraportin laadintaperusteet perustuvat Valtioneuvoston päätökseen 1380/ 94 asbestityöstä ja Työsuojeluhallituksen päätökseen 231/ 89 hyväksyttävistä asbestipurkutyössä käytettävistä menetelmistä ja laitteista. Raportti on laadittu RT (julkaistu 10/ 1993) Asbesti, asbestikartoitus ja siitä aiheutuvat toimenpiteet ohjeen mukaan. Muiden haitta-aineiden osalta raportti on laadittu kokemusperäisesti huomioimalla eri lähteistä saatuja tietoja. Ohjetietoa ja viranomaisohjeet Tässä raportissa on esitetty vain asbestin ja muiden haitallisten aineiden esiintyminen. Rakennuttajan tehtävänä on määritellä erikseen kussakin kohteessa tarvittavat asbesti- ja haitta-ainepurkutoimet. Delete Finland Oy

25 Asbesti- ja haitta-ainekartoitus Sivu 4 / 12 Nietoinkuja 1, Vihti Asbesti: Mikäli asbestipitoisia materiaaleja tullaan työstämään tai purkamaan, tulee työ suorittaa asbestityönä asbestinpurkuvaltuutuksen omaavan yrityksen tai yhteisön toimesta. Asbestipurkutyössä on noudatettava Ratu-korttia Asbestia sisältävien rakenteiden purku 10/2009. Asbestipitoisen jätteen käsittely Jätelain , mukaan. Lisäksi on noudatettava paikallisen Ympäristökeskuksen, sekä Uudenmaan Työsuojelupiirin päätöksiä ja viranomaisohjeita. Asbestipurkajan tulee toimittaa tiedot rakenteisiin jätetyistä tai löydetyistä uusista asbestipitoisista materiaaleista purkutyön tilaajalle. Ainostaan huonokuntoisiksi todetut asbestimateriaalit tulee ao. säädösten perusteella joko kunnostaa, koteloida tai poistaa. Lisäksi niissä tiloissa, joissa on huonokuntoisia asbestimateriaaleja, on tiloissa yleensä tehtävä myös asbestipölysiivousta. SER (Sähkö- ja elektroniikkaromu) Sähkö - ja elektroniikkajätteellä eli SER-jätteellä tarkoitetaan kaikkea sähkö- ja elektroniikkaromujätettä, joka sisältää paljon elektroniikkaa tai jossa on ongelmajätteiksi luokiteltavia komponentteja tai laitteen osia. Jätelain mukaisesti SER-jätteeksi luokitellaan sellainen käytöstä poistettu sähkötoiminen laite, jota ei voida ottaa käyttöön vähäisin korjaustoimenpitein. Näitä tuotteita ovat tyypillisesti mm. loisteputket ja niiden sytyttimet. Kivihiilipiki ja muut PAH-pitoiset materiaalit: Kreosoottia (eli kiivihiilipikeä) on käytetty vahoissa rakennuksissa vedeneristeenä lattiarakenteissa, tervapapereissa ja myös pikisivelynä katteiden pinnalla. Kreosootti on mustaa massaa, jonka haju on varsin pistävä (vanhan ratapölkyn haju) Kreosootissa olevat PAH-yhdisteet (polyaromaattiset hiilivedyt) ovat voimakkaasti syöpää aiheuttavia. Altistuminen tapahtuu sekä ilman että kosketuksen kautta. Kreosootti on ongelmajätettä. Muita PAH-pitoisia aineita voi olla mm. vanhat tervapaperit, ikkunarive ja valuasfaltti. Mikäli kreosoottia joudutaan käsittelemään, tulee se tehdä suojattuna erikoistyönä. Tarkemmat ohjeet Ratu-kortissa RATU , Kivihiilipikeä sisältävien rakenteiden purku. Muut haitalliset aineet Erilaisten vaarallisten ja haitallisten aineiden purku- ja jatkokäsittelyssä on noudatettava ao. Valtioneuvoston päätöstä, viranomaismääräyksiä, Jätelakia sekä Helsingin kaupungin Ympäristökeskuksen antamia määräyksiä ja ohjeita sekä ao. Ratu -kortteja. Lisäohjeita mm: EKOKEM / Riihimäki ja Helsingin kaupungin Kivikon ongelmajätelaitos. Lisätietoja osoitteesta: Delete Finland Oy

26 Asbesti- ja haitta-ainekartoitus Sivu 5 / 12 Nietoinkuja 1, Vihti 2 ANALYSOIDUT ASBESTINÄYTTEET Nro Tila Kohteen kuvaus Asbestia kyllä / ei 1. Huoltorakennus KPH E 2. Huoltorakennus KPH E 3. Huoltorakennus Siivoustila E 4. Vahtimestarin tilat Keittiö E 5. Vahtimestarin tilat Keittiö E 6. Vahtimestarin tilat WC E 7. Vahtimestarin tilat WC E 8. Kalustovaja Seinärakenne E 9. IV-konehuone 3. krs Eristelevy E 10. Huoltorakennus Sementtilevy K Huoltorakennuksen sementtilevyssä analysoitiin asbestia. Muissa näytteissä ei analysoitu asbestipitoisuuksia. 3 ASBESTIPITOISET MATERIAALIT Kuitusementtilevyt Asbestipitoista kuitusementtilevyä havaittiin huoltorakennuksen painekattilatiloissa sekä yhdessä pukuhuoneessa. Nurmikentän puoleisen painekattilatilan vieressä on huoltomiehen mukaan toinen samanlainen painekattilatila, jossa todennäköisesti on myös asbestisementtilevyä. Hiekkakentän puoleisen painekattilatilan seinät ja katto on myös verhoiltu asbestisementtilevyllä. Pukuhuone sijaitsee painekattilatilan takana hiekkakentän puolella. Asbestisementtilevyä on käytetty em. tilojen alakatossa ja seinissä. Myös huoltorakennuksen, etelän puoleisessa päädyssä, ulkoverhouksen alla havaittiin asbestisementtilevyä. 4 PAH-PITOISET MATERIAALIT Tervapaperi Kalustovajalla havaittiin tervapaperia. Tervapaperi oli aistinvaraisesti tarkasteltuna PAH-pitoista. 5 PURETUT/PEITETYT ASBESTIPITOISET MATERIAALIT Tässä kappaleessa käydään läpi puretut tai peitetyt asbestipitoiset materiaalit vuoden 2001 kartoitukseen verrattuna. Kellarikerros Asbestivinyylilaattoja ei havaittu seuraavissa tiloissa: K005 ja K58. Vinyylilaatat voi olla poistettu tai ne on jätetty uusien pintamateriaalien alle. 2. Krs Juhlasalissa, tila 40, ei havaittu asbestivinyylilaattaa. Vinyylilaatat oli joko poistettu tai jätetty uusien pintamateriaalien alle. Delete Finland Oy

27 Asbesti- ja haitta-ainekartoitus Sivu 6 / 12 Nietoinkuja 1, Vihti 3. Krs Asbestivinyylilaattoja ei havaittu seuraavissa tiloissa: 3005, 3009 ja Vinyylilaatat voi olla poistettu tai ne on jätetty uusien pintamateriaalien alle. 6 MAHDOLLISETI ASBESTIA SISÄLTÄVÄT MATERIAALIT Tähän on listattu joitain sellaisia materiaaleja, jotka tulee erityisesti ottaa huomioon rakennuksen tyypin, iän ja tehtyjen havaintojen perusteella. (On huomioitava, että lista ei ole kattava ja jokainen tilanne tulee huomioida erikseen). Sähkökaappi Sähkökaappien taustalevyt saattavat sisältää asbestia ja on otettava huomioon purkutilanteessa. Lämpökattilat Lämpökattilat saattavat sisältää asbestipitoisia materiaaleja. 7 MUUT VAARALLISET MATERIAALIT Lyijy yhdisteenä Vanhemmissa metallipinnoissa on käytetty ruosteenestomaaleja, joissa todennäköisesti on lyijyä. Lyijyn mahdollisuus tulee huomioida esim. metalleja hiottaessa mutta muuten metalliosat voidaan lajitella normaaliksi metalliromuksi. Öljyt, kaasut ja muut tekniset nesteet Tynnyreissä ja säiliöissä voi olla öljyjä, liuottimia ja tunnistamattomia nesteitä. Nämä kemikaalit tulee erotella muusta purkujätteestä ja hävittää ongelmajätteenä. Delete Finland Oy

28 Asbesti- ja haitta-ainekartoitus Sivu 7 / 12 Nietoinkuja 1, Vihti 8 ASBESTIN MASSALASKENTATAULUKKO KOHDE PIIRUSTUKSET Nietoinkuja 1, Vihti Tila tai kerros Piirustusmerkintä Asbestin esiintyminen rakenteissa Määrä Laatu Kunto Pölyävyys Toimenpide-ehdotus Nietoinkuja 1 Huoltorakennus Huoltorakennus S-M Kuitusementtilevy 250 m 2 V A */*** 0/1 Delete Finland Oy

29 Asbesti- ja haitta-ainekartoitus Sivu 8 / 12 Nietoinkuja 1, Vihti Massataulukon lyhenteiden selitykset Toimenpide-ehdotus TULOS LAATU KUNTO K= SISÄLTÄÄ ASBESTIA E= EI SISÄLLÄ ASBESTIA V= VAALEA ASBESTI (antofylliitti, amosiitti, krysotiili) S= SININEN ASBESTI (krokidoliitti) A= HYVÄ Asbestikuidut ovat hyvin sitoutuneet tuotteeseen. Eivät pääse hengitysilmaan normaalikäytössä. B= VÄLTTÄVÄ Asbestikuituja saattaa päästä hengitysilmaan kohteen huollon tai käytön yhteydessä. C= HEIKKO Asbestimateriaali on paikoin rikkoutunut ja huonokuntoinen. Tilassa liikuttaessa asbestipölyn altistumisvaara. D= ERITTÄIN HEIKKO Asbestimateriaali on erittäin huonokuntoinen ja tilassa on runsaasti pölyä ja tilassa liikuttaessa tai työskenneltäessä suositellaan noudettavaksi VNP:n 886/87 10 ja TSH:n päätöksen 231/90 12 edellyttämiä suojaustoimenpiteitä. 0= EI EDELLYTETÄ TOIMENPITEITÄ NORMAALIKÄYTÖSSÄ 1= PURKU OSASTOINTIMENETELMÄLLÄ Työkohde eristetään pölytiiviiksi muista tiloista ja varustetaan asbestipölyn suodattavalla ilmankierrätyslaitteistolla. 2= PURKUPUSSIMENETELMÄ Asbestipitoisen materiaalin käsittely tapahtuu pölytiiviin pussin sisällä. Soveltuu yksittäisiin putkistokorjauksiin. 3= KOKONAISENA IRROTTAMINEN 4= UPOTUSMENETELMÄ 5= MÄRKÄPURKUMENETELMÄ 6= purkutyö tehdään muulla teknisen kehityksen mahdollistavalla menetelmällä, jolla saavutetaan edellä mainittuihin menetelmiin verrattavissa oleva turvallisuustaso. Mikäli kunto on merkitty kirjaimella C tai D tulee toimenpiteisiin ryhtyä välittömästi. Asbestipitoisten rakennusmateriaalien kunto koskee kartoitushetkellä vallinnutta tilannetta. Delete Finland Oy

30 Asbesti- ja haitta-ainekartoitus Sivu 9 / 12 Nietoinkuja 1, Vihti Asbestimateriaalien vaarallisuus (KH Asbesti, asbestikartoitus ja siitä aiheutuvat toimenpiteet - mukaisesti) pölyävyysluokitus * asbestialtistumisvaara tarviketta purettaessa ** suuri asbestialtistumisvaara tarviketta purettaessa *** suuri asbestialtistumisvaara, jos tarvikkeeseen kohdistuu mekaaninen rasitus *** krokidoliittiasbesti, asbestialtistumisvaara aina Kuvaus Tarvikkeet ovat vaarattomia ja aiheuttavat vain purettaessa asbestialtistumisvaaran. Tuotteen purkua suunniteltaessa tulee ottaa yhteyttä siihen työsuojelupiiriin, jonka alueella purkutyö suoritetaan. Tarvikkeet ovat normaalikäytössä vaarattomia, mutta aiheuttavat purettaessa suuren asbestialtistumisvaaran. Kahden tähden tarvikkeiden purkua saavat tehdä ainoastaan työsuojeluviranomaisten valtuuttamat asbestipurkajat. Tarvikkeen purkua suunniteltaessa tulee ottaa yhteyttä siihen työsuojelupiiriin, jonka alueella purkutyö suoritetaan. Tarvikkeet ovat vaarallisia myös käyttötilanteissa. Vaarallisuus perustuu tarvikkeen rikkoutuessa, kolhiutuessa ja hioutuessa vapautuvan asbestipitoisen pölyn suureen määrään. Vaurioitunut kolmen tähden tarvike tulee heti eristää siten, ettei vauriokohdasta vapaudu lisää asbestia tilan ilmaan. Paljaana ruiskutetun krokidoliittiasbestieristeen katsotaan aiheuttavan aina asbestialtistumisen. Vaarallisuus perustuu työtavasta ja tarvikkeesta aiheutuvaan suureen pölyävyyteen. Krokidoliittipölyä on jo työvaiheen aikana joutunut kaikille tilan pinnoille. Lisäksi tarvikkeen rikkoutuessa, kolhiutuessa ja hioutuessa siitä vapautuu erittäin helposti suuria määriä asbestipitoista pölyä. Vaurioitunut kohta tulee heti eristää siten, ettei siitä vapaudu lisää asbestia tilan ilmaan. Asbestimerkintöjä ja niiden selityksiä. (yleisesti kohteesta riippumatta.) P-P P-V P-M S-M I-M S-L L-L L-F S-T L-T K-T S-K L-K K-K L-P K-A KRO APO IV-T Pahvieristeinen putki jonka ulko- tai/ ja sisäpinnassa on asbestia. Pinnassa oleva asbesti on yleensä harsomaiseen kankaaseen sitoutunutta. Pahvieristeen sisäpinnassa oleva asbesti on joko pahvissa tai putken pinnassa. Asbesti on vaaleaa ja pulverimaista. Putken mutkissa ja jatkoksissa voi olla kovaa asbestimassaa jonka määrä on alle 20 %. Mineraalivillaeristeinen putki, jonka ulkopinnassa on asbestia. Pinnassa on yleensä harsomainen asbestia sisältävä kangas. Asbesti on vaaleaa ja pulverimaista. Putken mutkissa ja jatkoksissa voi olla kovaa asbestimassaa jonka määrä on alle 20 %. Asbestimassaeristeinen putki. Putki on eristetty kovalla vaalealla asbestimassalla. Putken pinnassa on yleensä harsomainen kangas tai pinta on sileä. Osa putkesta saattaa olla pahvieristeistä. Pahvieristeisen putken määrä on alle 20 % Kova seinälevy tai kattolevy joka sisältää asbestia. Levyn materiaali on väriltään harmaata. Yleisesti käytettyä nimityksiä ovat lujalevy sekä minerit. Merkintää käytetään myös katonrajassa sijaitsevissa kattokoteloista ja varttikatteista. Asbestisementtikanavat. Mineriitistä valmistetut putket ja kanavat. Putket ovat yleensä suorakaiteen mallisia ja pyöreäkulmaisia. Seinälaatoitus. Keraamisten seinälaattojen sauma- ja/tai kiinnityslaasti joka sisältää asbestia. Lattialaatoitus. Keraamisten lattialaattojen sauma- ja/tai kiinnityslaasti joka sisältää asbestia. Lattiavinyylilaatta joka sisältää asbestia. (Yleisesti käytetty vinyylilaattatyyppi on kauppanimeltään Finnflex. Laatta on yleensä mitoiltaan 250x250 mm paksuus n.3mm. Taitettaessa laatta murtuu helposti.) Lisäksi käytetään merkintää L-FP kiinnitysliiman ollessa asbestia sisältävää. Seinätasoite. Seinässä oleva tasoite tai laasti joka sisältää asbestia Lattiatasoite. Lattialla oleva tasoite tai laasti joka sisältää asbestia Kattotasoite. Katossa oleva tasoite tai laasti joka sisältää asbestia Seinässä oleva kiinnitysaine. Liima tai muu asbestipitoinen kiinnitysaine jolla jokin pintamateriaali on kiinnitetty alustaansa. Lattiassa oleva kiinnitysaine. Liima tai muu asbestipitoinen kiinnitysaine jolla jokin pintamateriaali on kiinnitetty alustaansa. Katossa oleva kiinnitysaine. Liima tai muu asbestipitoinen kiinnitysaine jolla jokin pintamateriaali on kiinnitetty alustaansa. Pikiliima. Vinyylilaattojen ja muovimattojen kiinnityksessä käytetty asbestipitoinen liima. Väriltään pikiliima on mustaa. Katossa oleva akustiikkalevy. Akustiikkalevyt jotka sisältävät asbestia. levyt ovat yleensä kuitumaisia ja huokoisia. Mikäli akustiikkalevyt ovat kiinnitetty asbestipitoisilla materiaaleilla tulee ne mainita erikseen. Krokidoliitti. (Sininen asbesti) Sinertävä tai harmaa kuitumainen asbestimassa. Esiintyy yleisesti ilmanvaihtokanavissa ääni-, lämpö- ja paloeristeenä. Iv-kanavissa esiintyvästä krokidoliitista voidaan käyttää merkintää I-KRO. Vaarallisuutensa vuoksi suositellaan käyttämään taulukossa tarkentavaa selvitystä. Palo-ovet ja paloluukut. Palo-ovissa ja/tai karmirakenteissa on käytetty asbestipitoisia paloeristeitä. Asbesti esiintyy yleensä hauraana vaaleana asbestikuitumassana tai kovana asbestisementtilevynä. Merkintää voidaan käyttää myös tilanteessa joissa epäillään asbestia olevan, ilman että oven rakenne olisi rikottu tarkistusta varten. Asbestia sisältävää punosta/ narua/tiivistelevyä/kittiä IV-kanavien lyönti- ja laippaliitoksissa tai esim. tarkastusluukuissa ja liitoksissa S-P/L-P Asbestipitoinen pinnoite. EIK Tila jossa ei ole käyty Delete Finland Oy

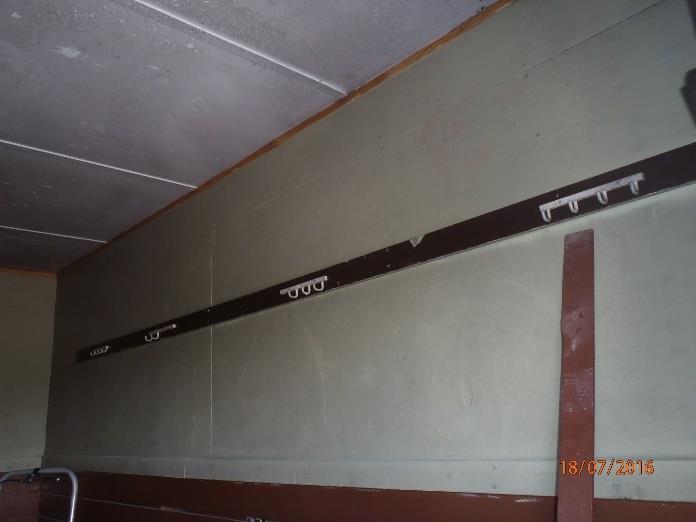

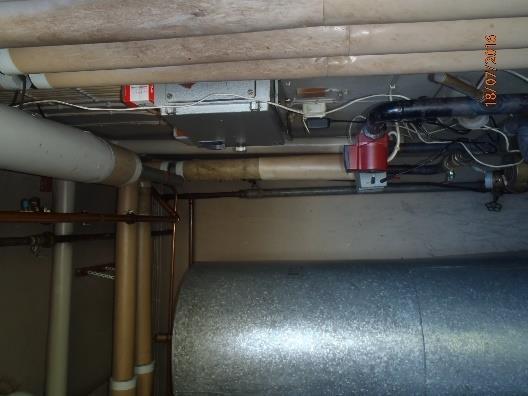

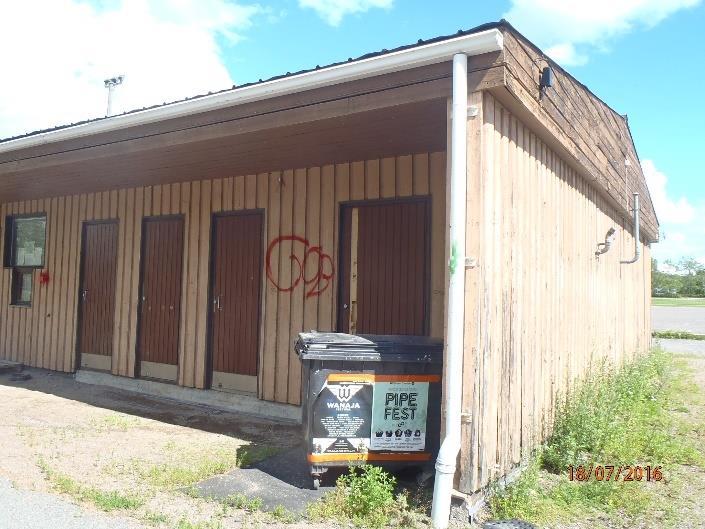

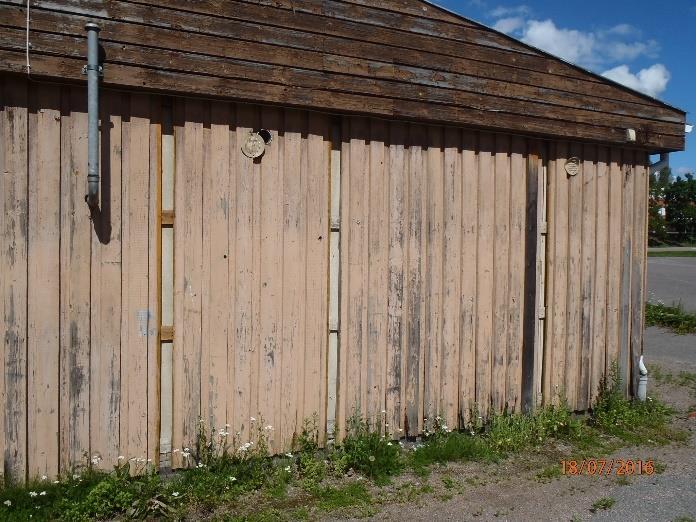

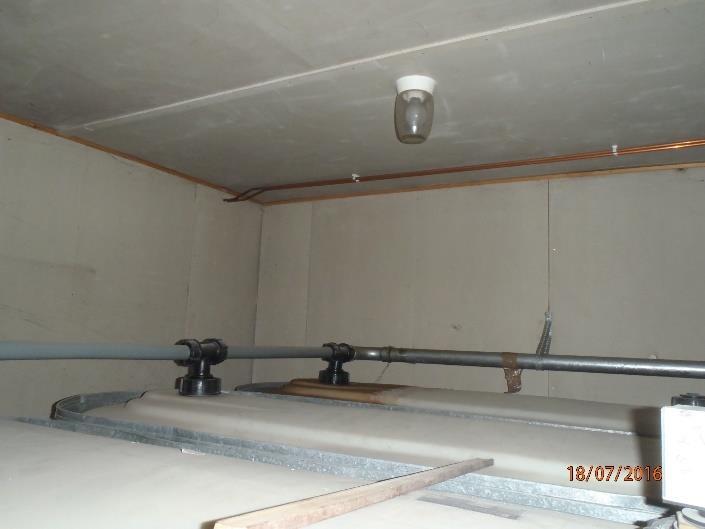

31 Asbesti- ja haitta-ainekartoitus Sivu 10 / 12 Nietoinkuja 1, Vihti 9 VALOKUVAT Kuva 1. Huoltorakennus. Kuva 2. Huoltorakennuksessa olevan painekattilatilan seinät ja katto oli vuorattu asbestisementtilevyllä. Kuva 3. Sisäänkäynnit painekattilatiloihin. Kuva 4. Asbestisementtilevyä havaittiin myös ulkoverhouksen alla. Kuva 5. Pukuhuonetilassa havaittiin asbestisementtilevyä. Kuva 6. Hiekkakentän puoleisen painekattilatilan sisäverhoilu on asbestisementtilevyä. Delete Finland Oy

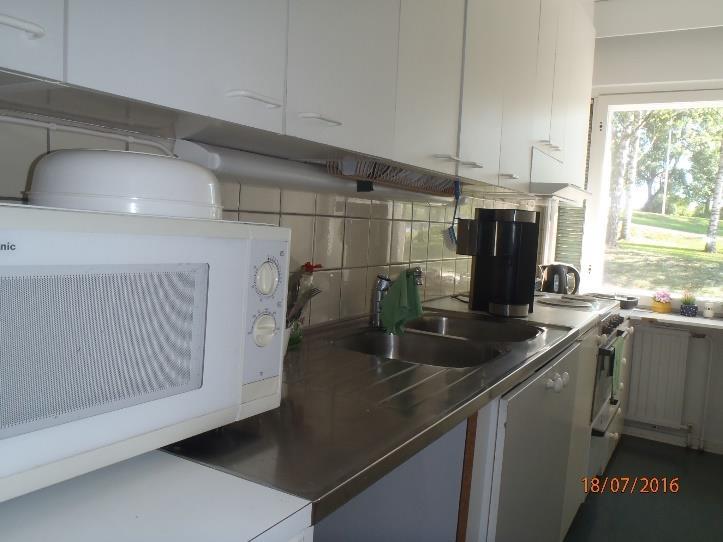

32 Asbesti- ja haitta-ainekartoitus Sivu 11 / 12 Nietoinkuja 1, Vihti Kuva 7. Kalustovaja. Kuva 8. Kalustovajan seinärakenteessa havaittiin tervapaperia. Tervapaperi oli aistinvaraisesti tarkasteltuna PAH-pitoista. Kuva 9. Talonmiehen asunnolla ei havaittu asbestipitoisia materiaaleja. Delete Finland Oy

33 Asbesti- ja haitta-ainekartoitus Sivu 12 / 12 Nietoinkuja 1, Vihti 10 YHTEENVETO Asbestipitoista kuitusementtilevyä havaittiin huoltorakennuksessa. PAH-pitoista tervapaperia havaittiin kalustovajassa. Pääosin vanhat vuoden 2001 kartoituksessa havaitut materiaalit olivat paikallaan, mutta muutamissa tiloissa havaittiin uusia pintamateriaaleja. Asbestipitoisten materiaalien purkutöissä noudatetaan Ratu-korttia , Asbestia sisältävien rakenteiden purku. Jätteen toimitus kaatopaikalle tehdään vastaanottajan ohjeiden mukaan. PAH-yhdisteitä purettaessa noudatetaan soveltuvin osin Ratu-korttia , Kivihiilipikeä sisältävien rakenteiden purku. Mikäli purkamisen yhteydessä havaitaan materiaaleja, joita epäillään asbestia tai haitta-aineita sisältäväksi, tulee ne tutkia erikseen. 11 LIITTEET Liite 1. Vuoden 2001 kartoitus. Liite 2. Analyysilausunto / Mikrofokus Oy: Asbestinäytetutkimus Liite 3. Analyysilausunto / Mikrofokus Oy: Asbestinäytetutkimus Delete Finland Oy/Tutkimuspalvelut Helsingissä Jaakko Sireni, Insinööri (AMK) Delete Finland Oy

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64 Analyysilausunto Tutkimus Delete Finland Oy Jaakko Sireni Postintaival Helsinki NÄYTTEENNE Nietoinkuja 1, Vihti ASBESTINÄYTETUTKIMUS 1. Huoltorakennus, KPH, seinälaatan (sin.) sauma (valk.) ja tasoite (harm.) 2. Huoltorakennus, KPH, lattialaatan (vaalea) saumalaasti (harm./valk.) 3. Huoltorakennus, siivoustila, muovitapetti (rusk.) + liima (kelt.) ja tasoite (harm./valk.) 4. Vahtimestarin tilat, keittiö, vanhan seinälaatan (vaalea) saumalaasti (harm.) 5. Vahtimestarin tilat, keittiö, uuden seinälaatan (vaalea) saumalaasti (harm.) 6. Vahtimestarin tilat, WC, lattialaatan (rusk.) saumalaasti (harm.) 7. Vahtimestarin tilat, WC, seinälaatan (valk.) kiinnitys- ja tasoitelaasti (harm.) 8. Kalustovaja, seinärakenne, tervapahvi 9. IV-konehuone, 3. krs, eristelevy NÄYTTEET 1-9 EIVÄT SISÄLLÄ ASBESTIA Näytteet analysoitu elektronimikroskoopilla (SEM) ja röntgenmikroanalysaattorilla (SEM/EDS). Tilaajan toimittamat näytteet. materiaalitutkimuslaboratorio MIKROFOKUS OY Erik.tutkija Otso Lehtinen Noudatamme konsulttitoimen yhteisiä sopimusehtoja KSE Oheisen lausunnon saa kopioida vain kokonaisena. Osittainen kopiointi edellyttää Mikrofokus Oy:n kirjallista lupaa.

65 Analyysilausunto Tutkimus Delete Finland Oy Jaakko Sireni Postintaival Helsinki NÄYTTEENNE Nietoinkuja 1, Vihti ASBESTINÄYTETUTKIMUS 1. Huoltorakennus, sementtilevy SISÄLTÄÄ ASBESTIA (krysotiiliasbestia) Näyte analysoitu elektronimikroskoopilla (SEM) ja röntgenmikroanalysaattorilla (SEM/EDS). toimittama näyte. Tilaajan materiaalitutkimuslaboratorio MIKROFOKUS OY Erik.tutkija Kaisa Kurkinen, FM Noudatamme konsulttitoimen yhteisiä sopimusehtoja KSE Oheisen lausunnon saa kopioida vain kokonaisena. Osittainen kopiointi edellyttää Mikrofokus Oy:n kirjallista lupaa.
