LUKKARIN KOULU VALTATIE 7A KITTILA -Saneeraus 2018

Transkriptio

1 LUKKARIN KOULU VALTATIE 7A KITTILA -Saneeraus 2018 ASBESTI- JA HAITTA-AINEKARTOITUS PBM OY MARKO SEPPÄLÄ

2 1 Sisällys JOHDANTO... 2 TYÖN TILAAJA... 2 RAJAUKSET... 2 TUTKITUT HAITTA-AINEET... 2 MENETELMÄT... 2 RAPORTIN TULKITSEMINEN... 4 Asbestipitoiset materiaalit... 4 Muut haitta-aineet... 4 RAPORTIN LAADINTAPERUSTEET... 4 OHJETIETOA JA VIRANOMAISOHJEET... 4 YLEISTIETOA HAITTA-AINEISTA... 4 Asbesti... 4 PCB:tä ja lyijyä sisältävät saumamassat... 5 Raskasmetallit... 5 PAH -yhdisteet... 5 CCA -kyllästeet... 5 SER romu... 6 Muut haitalliset aineet... 6 KOHDEKUVAUS:... 7 ASBESTIA SISÄLTÄVÄT MATERIAALIT:... 7 MATERIAALIT / RAKENTEET JOTKA SAATTAVAT SISÄLTÄÄ ASBESTIA TUTKITUT RAKENNUSTUOTTEET, JOISSA EI HAVAITTU ASBESTIA PAH- PITOISUUKSIA SISÄLTÄVÄT MATERIAALIT: MATERIAALIT / RAKENTEET JOTKA SAATTAVAT SISÄLTÄÄ PAH- PITOISIA TUOTTEITA RASKASMETALLIPITOISET MATERIAALIT: PCB -PITOISET MATERIAALIT KOHTEESSA MUUT JÄTTEET / HAITTA-AINEET:... 18

3 2 HAITTA-AINEKARTOITUSRAPORTTI JOHDANTO Pohjois-Suomen Betoni- ja Maalaboratorio Oy teki maaliskuussa 2018 haitta-ainekartoituksen kohteessa. Kartoituksen teki ja tämän raportin laati asbesti- ja haitta-aineasiantuntija Marko Seppälä. (AHA sertifikaatti VTT-C ) PBM Oy:stä. TYÖN TILAAJA Lauri Kurula Kittilän kunta, tekninen johtaja Yhteyshenkilö kohteessa: Lauri Hettula, rakennusmestari RAJAUKSET Kohde kartoitettiin saneerauksen mukaisesti. Kohteessa aiottiin ainakin kohdistaa toimenpiteitä LVI-järjestelmiin, IV-konehuoneeseen, sekä alakattoihin. Samalla kartoitettiin tuotteet, jotka voitiin aistinvaraisesti todeta asbestipitoisiksi. Katso rajaukset. Tämä ei ole kattava asbesti- ja haitta-ainekartoitus koko rakennuksesta. Rakenneavauksia ei tehty. TUTKITUT HAITTA-AINEET - asbesti - PAH MENETELMÄT Kartoitus perustuu aistinvaraisiin havaintoihin kohteessa ja kokemusperäiseen tietoon, sekä otettuihin näytteisiin. Materiaaleista, joita ei tunnistettu ja epäiltiin sisältävän haitta-aineita, otettiin näyte. Asbestimateriaalinäytteitä PAH-materiaalinäytteitä 7 kpl (Labroc Oy) 2 kpl (Eurofins Ahma Oy) Pohjakuvia ei ollut käytettävissä.

4 3 YHTEENVETO TULOKSISTA Asbestia sisältää: (kartoitusalue) 1. Lämmönjakohuoneessa havaittiin täysin asbestimassattuja putkien eristeitä. (vähäinen määrä) 2. Ulkourheiluvälinetilassa havaittiin, että lautakoteloinnissa kulkevien putkien eristeet sisältävät myös asbestia. Putkieristeen pinnalla asbestipitoinen pintaharso, alla aaltopahvi ja putken pinnalla asbestipahvi. Mutkat asbestimassattuja. 3. Rakenteissa olevissa putkien eristeissä vaikutti olevan aaltopahvin alla asbestipahvi. Määrää ei inventoitu. (asbestieriste ei välttämättä kaikissa putkissa) 4. Ilmastointikanavien ja järjestelmien kitti sisältää asbestia. Määrää ei inventoitu. 5. Vesikatteen aluskatteena toimiva kermi sisältää asbestia. Määrää ei inventoitu. Näyte otettiin jumppasalin kohdalta. Asbestipitoinen aluskate on todennäköisesti koko kiinteistön alalla. Ei päästy tutkimaan. 6. Talouskellarin seinälevyt ja koteloinnin levyt sisältävät asbestia. 7. Nykyisessä SPK tilassa havaittiin linoleum-maton alla asbestibitumiliima ns. musta liima. Asbestia saattaa sisältää: (kartoitusalue) 1. Putkistojen laippaliitosten tiivisteet voivat sisältää asbestia. 2. Vanhoissa valurautaviemäreissä usein lyijyrekkaus ja liitosten pohjanauhana asbestinaru. 3. Varaaja vaikutti olevan villalla eristetty, peltikuorta raoettiin. Varaajan tiivisteet voivat sisältää asbestia. Savusolassa voi olla myös asbestituotteita. 4. Rakennustuotteissa, jotka ovat kartoitusalueen ulkopuolella voi olla asbestituotteita. (esim. keraamiset laatoitukset, mattojen alla olevat vanhat tuotteet) PAH-yhdisteitä sisältävät tuotteet: -Ei havaittu kartoitusalueella. PAH-materiaalinäytteitä otettiin 2kpl. Muut haitta-aineet: (CCA, SER, elohopea, öljytuotteet) -Ei tutkittu.

5 4 RAPORTIN TULKITSEMINEN Asbestipitoiset materiaalit Aistinvaraisesti ja materiaalinäytteiden perusteella todetut asbestipitoiset materiaalit sekä asbestittomiksi todetut materiaalit on esitetty raportissa kuvin sekä tekstiselityksin. Asbestipitoisten materiaalien laatu, määrä, pölyävyys sekä toimenpide-ehdotukset on esitetty massalaskentataulukossa. Asbestipitoisten materiaalien sekä otettujen näytteiden sijainti rakennuksessa on esitetty tekstinä massalaskentataulukossa ja merkintöinä pohjapiirustuksissa. Muut asbestipitoiset materiaalit -kohdassa on esitetty huomioita ja riskiarvioita sellaisista materiaaleista, joita rakennuksesta saattaa edelleen löytyä ja joihin tulee varautua. Muut haitta-aineet. Muut haitta-aineet on esitetty kuvin sekä selityksin. Muut materiaalit on esitetty lyhyinä huomioina ja riskiarvioina rakennuksesta mahdollisesti esiin tulevina asioina. Määrälaskentaa ei ole muiden haittaaineiden osalta välttämättä tehty. RAPORTIN LAADINTAPERUSTEET Asbestin osalta raportti perustuu lakiin asbestityöstä 684/2015, sekä valtioneuvoston asetukseen 798/2015, asbestityön turvallisuudesta. Raportti on laadittu RT Asbesti rakentamisessa, RT Asbestikartoitus, tutkimusmenetelmä ja RT Asbestikartoitukseen perustuvan purkutyön suunnittelu ja toimenpiteet kiinteistössä ohjeiden mukaan. (11/2016) Muiden haitta-aineiden osalta on raportti tehty kokemusperäisesti ja eri lähteistä saatujen tietojen perusteella. OHJETIETOA JA VIRANOMAISOHJEET Tässä raportissa on esitetty vain asbestin ja eräiden muiden haitallisten aineiden esiintyminen. Rakennuttajan tehtävänä on määritellä erikseen kussakin kohteessa tarvittavat asbesti- ja haittaainepurkutoimet. Etenkin muiden haitta-aineiden osalta käytännön toimet riippuvat tarkoituksesta (esim. purku tai saneeraus) ja hyväksyttävät tavat vaihtelevat alueittain ja esim. muodostuvan jätteen jatkokäsittelyn tai hyötykäytön mukaan, mistä syystä tässä raportissa pitäydytään haitta-ainepitoisuuksien määrityksessä ja viranomaismääräyksien ja ohjeiden antamisessa yleistasolla. YLEISTIETOA HAITTA-AINEISTA Asbesti Asbestia koskee uusi laki (684/2015) alkaen. Mikäli asbestipitoisia materiaaleja tullaan työstämään tai purkamaan, tulee työ suorittaa asbestityönä asbestinpurkutyövaltuutuksen omaavan

6 5 yrityksen tai yhteisön toimesta. Asbestipurkutyössä on noudatettava Valtioneuvoston asetuksessa asbestityöstä (798/2015) annettuja määräyksiä, sekä Ratu- korttia Asbestia sisältävien rakenteiden purku 10/2009. Lisäksi on noudatettava mm. paikallisen ympäristökeskuksen, sekä työsuojelupiirin päätöksiä ja viranomaisohjeita. Ainoastaan huonokuntoisiksi todetut asbestimateriaalit tulee em. lain perusteella joko kunnostaa, koteloida tai poistaa. Lisäksi niissä tiloissa, joissa on todettu olevan huonokuntoisia asbestimateriaaleja tai kontaminaatioita, on yleensä tehtävä myös asbestipölysiivousta. Asbestipurkajan tulee toimittaa tiedot rakenteisiin jätetyistä tai niistä löydetyistä uusista asbestipitoisista materiaaleista purkutyön tilaajalle. PCB:tä ja lyijyä sisältävät saumamassat PCB- ja lyijypitoisten materiaalien käsittely. Purkutöissä on noudatettava Ratu (5/2011) PCB:tä ja lyijyä sisältävien massojen purku. PCB ja lyijyjätteen pitoisuudelle on olemassa vaarallisen jätteen raja-arvot. PCB on ympäristömyrkky, jota havaittaessa tulee myös välittömässä läheisyydessä olevan maaperän puhtaus tarvittaessa tutkia / arvioida. Lyijytyöstä on VNp 1993/1154. Tämä päätös koskee työtä, missä käsitellään tai käytetään lyijyä, taikka muutoin altistutaan lyijylle. Ohjekortti Ratu sisältää PCB:tä tai lyijyä sisältävien saumausmassojen purkutyön kuvauksen, sekä muita ohjeita. Jätteelle on olemassa vaarallisen jätteen raja-arvot. Yli 50 PCB-yhdisteitä sisältävä purkujäte käsitellään PCB-jätteenä. Lyijypitoisuudelle vastaavaa raja-arvoa ei ole määritelty, mutta yli 1500 lyijyä sisältävä saumausmassajäte tulisi käsitellä vaarallisena jätteenä. Raskasmetallit Raskasmetalleja on käytetty mm. maaleissa runsaasti, sekä mm. valurautaviemärien saumaus on tehty lyijyllä. Raskasmetalleja sisältävälle materiaalille on käytettävissä vaarallisen jätteen raja-arvot. Lisäksi raskasmetalleille maaperässä on kynnysarvo, sekä alemmat ja ylemmät ohjearvopitoisuudet. (kts. myös lyijy). Esimerkiksi elohopea, jota on käytetty mm. loisteputkissa sekä metallimuodossa muun muassa lämpömittareissa ja kytkimissä, kuuluu raskasmetalleihin. Nämä jätteet lajitellaan erillisiksi ongelmajätteiksi. PAH -yhdisteet Kivihiilipikeä sisältävät tuotteet. Mikäli kivihiilipikeä, esim. kreosoottia, joudutaan käsittelemään, tulee se tehdä suojattuna erikoistyönä, johon on ohje Ratu-kortissa (5/2011), kivihiiltä sisältävien rakenteiden purku. Osastointimenetelmä. Kivihiilipiessä olevat PAH- yhdisteet ovat voimakkaasti syöpää aiheuttavia. Altistus tapahtuu ilman ja kosketuksen kautta. Jätteenä kreosootti on vaarallista jätettä. CCA -kyllästeet Raskasmetalleista voidaan erikseen mainita CCA -kyllästetyt puutuotteet. CCA-kyllästetyn puun luokitus jätteeksi määräytyy jätelain 3 :n 1 momentin 1 kohdassa olevan

7 6 jätteen määritelmän perusteella. CCA-kyllästetyn puun työstössä muodostuvalle pölylle altistuminen voi aiheuttaa syöpää. SER romu Sähkö ja elektroniikkajätteellä eli SER- jätteellä tarkoitetaan kaikkea sähkö- ja elektroniikkaromujätettä, joka sisältää paljon elektroniikkaa tai jossa on vaaralliseksi jätteeksi luokiteltavia komponentteja tai laitteen osia. Jätelain mukaisesti SER- jätteeksi luokitellaan sellainen käytöstä poistettu sähkötoiminen laite, jota ei voida ottaa käyttöön vähäisin korjaustoimenpitein. Näitä tuotteita ovat tyypillisesti mm. loisteputket ja niiden sytyttimet. Muut haitalliset aineet Erilaisten vaarallisten ja haitallisten aineiden purku- ja jatkokäsittelyssä on noudatettava mm. viranomaismääräyksiä, jätelakia sekä paikallisen ympäristökeskuksen antamia määräyksiä ja ohjeita. Tällaisia muita haitallisia aineita voi olla esim. öljyhiilivedyillä pilaantuneet rakennusmateriaalit.

8 7 KOHDEKUVAUS: Lukkarin koulu, Kittilä. ASBESTIA SISÄLTÄVÄT MATERIAALIT: AISTINVARAISESTI MATERIAALIT; JOTKA SISÄLTÄVÄT ASBESTIA Aistinvarainen tunnistus; Lämmönjakohuoneessa havaittiin täysin asbestimassattuja putkien eristeitä. Pohjakuvissa merkintä P-M, määrä vähäinen.

9 8 Aistinvarainen tunnistus; Ulkoiluvälinetilassa havaittiin ulkoseinän laidassa kulkevan puisen lautakoteloinnin sisällä asbestieristeisiä putkia. Putken pinnalla asbestipitoinen pintaharso, alla aaltopahvi ja putken pinnalla asbestipahvi. Mutkat ovat asbestimassattuja. Pohjakuvissa merkintä P-Pu. Aistinvarainen tunnistus; Rakenteissa olevat putket vaikuttavat olevan myös asbestieristeisiä. Aaltopahvin alla valkoinen/harmaa asbestipahvi. Läpivientikohtiin jäänyt asbestieristeitä. Rakenteissa olevia eristeitä ei ole inventoitu. (asbestieriste ei ole välttämättä kaikissa rakenteissa olevissa putkissa)

10 9 Aistinvarainen tunnistus; Nykyisessä sähköpääkeskuksessa linoleum-maton alle jätetty asbestibitumiliima ns. musta liima. Pohjakuvissa merkintä L-K. Aistinvarainen tunnistus; Talouskellarin koteloinnin lujalevyt sisältävät asbestia. Levyjen kiinnitys nauloilla. Pohjakuvissa merkintä S-S. Aistinvarainen tunnistus; Talouskellarin ovessa ja yhdessä seinässä molemmin puolin asbestipitoinen lujalevy. Kiinnitys ruuveilla. Pohjakuvissa merkintä S-S.

11 1 Aistinvarainen tunnistus; Vanhat palo-ovet sisältävät asbestia. Myös karmit voivat sisältää asbestia. Pohjakuvissa merkintä APO. NÄYTTEENOTON MUKAAN MATERIAALIT; JOTKA SISÄLTÄVÄT ASBESTIA: Näyte 1. IV-kitti. Määrää ei inventoitu. Sisältää asbestia, asbestin laatu krysotiili. Kittiä on käytetty runsaasti kanavointien liitoksissa ja järjestelmissä. Kittiä vaikutti olevan paikoin myös tarkastusluukkujen kohdalla. Näyte 6. Vesikatteen aluskatteena oleva kermi sisältää asbestia, asbestin laatu antofylliitti. Asbesti sijaitsee kermin sirotteessa. Määrää ei inventoitu. Näyte otettiin jumppasalin kohdalta matalasta siivestä. Asbestipitoinen aluskate on todennäköisesti koko kiinteistön alalla. Ei päästy tutkimaan onko aluskate myös korkeassa siivessä.

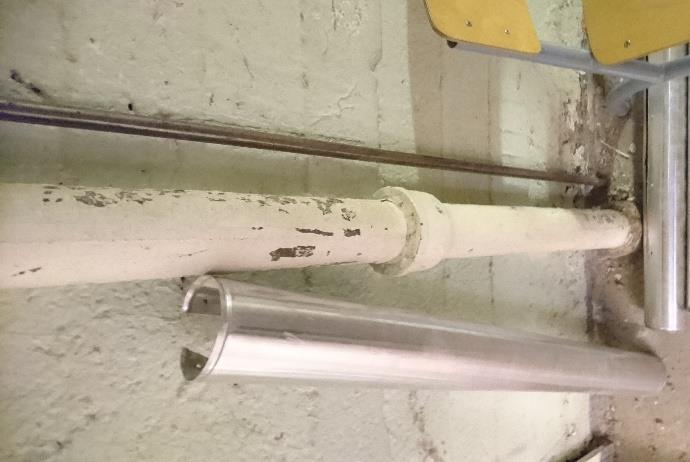

12 11 MATERIAALIT / RAKENTEET JOTKA SAATTAVAT SISÄLTÄÄ ASBESTIA Vanhoissa valurautaviemäreissä usein lyijyrekkaus ja liitosten pohjanauhana asbestinaru. Putkistojen laippaliitosten tiivisteet ovat usein asbestipitoisia. Ei tutkittu.

13 1 Varaajassa vaikutti olevan villaeriste peltikuoren alla. Varaajan tiivisteet voivat sisältää asbestia. Rakennustuotteita, jotka ovat kartoitusalueen ulkopuolella voivat sisältää asbestia. Tällaisia ovat esim. keraamiset laatoitukset ja mattojen alla voi olla vanhoja tuotteita. Asbestipitoisia materiaaleja on käytetty vuoteen 1994 asti. Tämän vuoksi on voitu käyttää asbestia myös remontointien yhteydessä. Mikäli purkutöiden yhteydessä löydetään bitumikerroksia tai uusia rakennustuotteita, näiden PAH- ja asbestipitoisuus on syytä selvittää. Piilossa olevista rakenteista kuten IV-kanavistosta voi löytyä asbestinarua saumakohdista tai putkistoista voi löytyä eristeitä, mitkä sisältävät asbestia. Näissä tapauksissa asbestipitoisuus on syytä selvittää.

14 1 TUTKITUT RAKENNUSTUOTTEET, JOISSA EI HAVAITTU ASBESTIA AISTINVARAISESTI MATERIAALIT; JOTKA EIVÄT SISÄLLÄ ASBESTIA: Aistinvarainen tunnistus; Jumppasalin katossa olevat puukuitulevyt eivät sisällä asbestia. Levyt on kiinnitetty nauloilla. Aistinvarainen tunnistus; Jumppasalin katossa kulkeva kotelointi on lastulevystä. Ei sisällä asbestia. Aistinvarainen tunnistus; Luokkahuoneiden koteloinnit kipsi- tai lastulevyä. Ei sisällä asbestia.

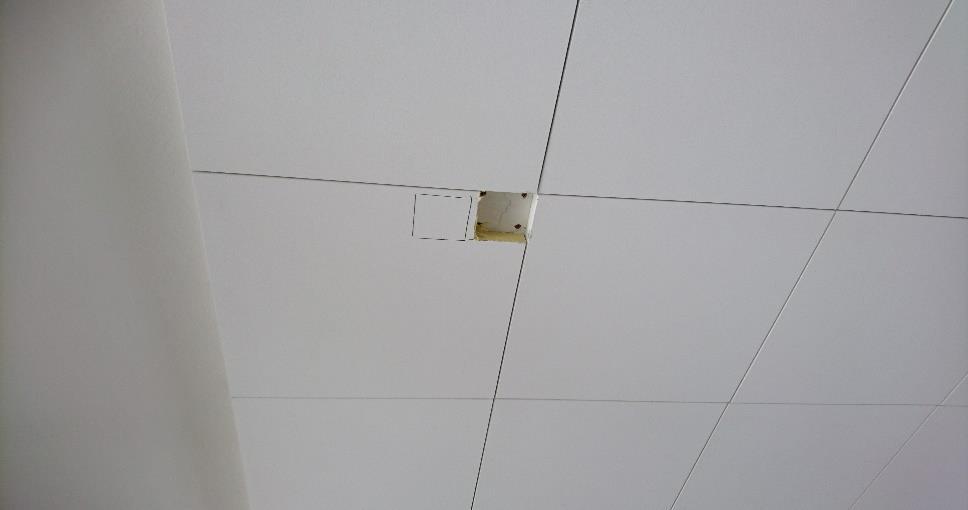

15 1 Aistinvarainen tunnistus; Uusitut luokkahuoneiden akustot eivät sisällä asbestia. Aistinvarainen tunnistus; Ruokasalin uusitut akustot eivät sisällä asbestia. Aistinvarainen tunnistus; Alakatot, joissa on levytys (wc:t, sosiaalitilat, sk:t) ovat kipsilevystä. Ei sisällä asbestia.

16 1 Aistinvarainen tunnistus; Luokkahuoneissa putkien peltikuoren alla villa eristeenä. Ei sisällä asbestia. (pistokoemainen tarkastelu) Aistinvarainen tunnistus; Alaslaskutiloissa putkien eristeet villaa. Ei sisällä asbestia. (pistokoemainen tarkastelu) NÄYTTEENOTON MUKAAN MATERIAALIT; JOTKA EIVÄT SISÄLLÄ ASBESTIA: Näyte 2. Akuston liima, taustalla kipsilevy. (IV-konehuone, seinät ja katto) Ei sisällä asbestia.

17 1 Näyte 3. Bitumi. (perusmuuri) Ei sisällä asbestia. Näyte 4. Vanhan akuston liima, kattotasoite/maali. (maalattu akusto) Ei sisällä asbestia. Näyte 5. Akuston liima, kattotasoite/maali. Ei sisällä asbestia.

18 1 Näyte 7. Sisäseinä maali,tasoite ja rappaus. (kokoomanäyte) Ei sisällä asbestia. PAH- PITOISUUKSIA SISÄLTÄVÄT MATERIAALIT: Ei havaittu. PAH-materiaalinäytteitä otettiin 2kpl. Näyte 3. Bitumi (perusmuuri). Näytteessä havaittiin vähäinen määrä PAH-yhdisteitä, myös vaarallisinta bentso(a)pyreeniä havaittiin. PAH-yhdisteet voivat aiheuttaa syöpää ja perimävaurioita, ihokosketusta tulee välttää. PAHkokonaissumma ei ylitä kuitenkaan vaarallisen jätteen raja-arvoa 200.

19 1 Näyte 6. Aluskate kermi. Ei sisällä PAH-yhdisteitä haitallisia määriä. (huom. sisältää kuitenkin asbestia) MATERIAALIT / RAKENTEET JOTKA SAATTAVAT SISÄLTÄÄ PAH- PITOISIA TUOTTEITA Mikäli purkutöiden yhteydessä havaitaan bitumisivelyjä tai muita tässä raportissa mainitsemattomia bitumituotteita tai kermejä, on niistä otettava näyte analysoitavaksi. RASKASMETALLIPITOISET MATERIAALIT: Maaleissa on yleisesti raskasmetalleja. Tämä on syytä huomioida betonin hyötykäyttökelpoisuudessa tai maalien mahdollisissa hiontatöissä. PCB -PITOISET MATERIAALIT KOHTEESSA Tutkimusalueella ei havaittu PCB pitoisia tuotteita. Vanhat betonimaalit voivat sisältää PCB tuotteita. MUUT JÄTTEET / HAITTA-AINEET: Ei tutkittu. (CCA, Öljytuotteet, SER) Rovaniemellä PBM Oy Marko Seppälä Yleiset sopimusehdot KSE2013 mukaisesti. Liitteet: Liite 1 Massataulukko + selitteet 4 sivua Liite 2 Pohjakuvat 6 sivua Liite 3 Asbesti ja PAH-analyysit 3 sivua

20 PBM OY ASBESTIN MASSALASKENTATAULUKKO PIIRUSTUKSET / TARKENNUKSET: KOHDE: Lukkarin koulu Krs Tilatarkennus tilatar 2 Asbestin esiintyminen rakenteessa / materiaalin tunnistenumero Määrä Yks. Näyte nro Tulos Laatu Kunto Pölyävyys Toimenpideehdotus kellari Palo-ovet APO palo-ovi sisältää asbestia. Myös karmit voivat sisältää asbestia. 5 kpl K(aist) V A * 3 Ullakko Palo-ovet APO palo-ovi sisältää asbestia. Myös karmit voivat sisältää asbestia. 2 kpl K(aist) V A * 3 kellari talouskellari S-S Kotelointi asbestipitoisesta lujalevystä. Naulakiinnitys. 4 m2 K(aist) V A ** 1,6 kellari talouskellari S-S kellari kellari lämmönjakohuo ne ulkourheiluväline tila Seinien levytys asbestipitoisesta lujalevystä. Ruuvikiinnitys. Levytys ovessa ja molemminpuolin seinää. 6 m2 K(aist) V A ** 1,6 P-M Putkieristeet täysin asbestimassattuja. Mutkia 4kpl. 10 jm K(aist) V A *** 1 P-Pu Lautakotelossa kulkevat putket: Eristeen pinnalla asbestipitoinen pintaharso, alla aaltopahvi ja putken pinnalla asbestipahvi. Mutkat asbestimassattuja, mutkia 4kpl. 63 jm K(aist) V A *** 1 k- ullakko Kaikki tilat IV-kitti VK aluskate BK rakenteet Ilmastointikanavien ja järjestelmien kitti sisältää asbestia. Määrää ei inventoitu. Aluskate kermi asbestipitoinen. Määrää ei inventoitu. Näyte otettiin jumppasalin kohdalta. Asb kermi todennäköisesti koko rakennuksen alalla. Rakenteissa olevissa putkissa vaikuttaisi olevan aaltopahvin alla asbestipahvi. Määrää ei inventoitu. 1 K V A * 1,6 6 K V A ** 3,6 K(asit) V A ** 1,6 LJH Laip Putkistojen laippaliitosten tiivisteet voivat sisältää asbestia. 42 kpl

21 PBM OY ASBESTIN MASSALASKENTATAULUKKO Krs Tilatarkennus tilatar 2 Asbestin esiintyminen rakenteessa / materiaalin tunnistenumero Määrä Yks. Näyte nro Tulos Laatu Kunto Pölyävyys Toimenpideehdotus LJH varaaja Varaajan tiivisteet voivat sisältää asbestia. LJH savusola Savusolassa voi olla asbestituotteita. Vanhoissa valurautaviemäreissä usein lyijyrekkaus ja liitosten pohjanauhana asbestinaru.

22 POHJOIS-SUOMEN BETONI- Piirustus merkintä P-Pu Pahvieristeinen putki, jonka ulko- ja/tai sisäpinnassa asbestia Selite PBM OY P-V P-M S-S S-SKr S-L S-T S-K S-MT S-PT T-M L-L L-F L-JV L-T L-MI L-K L-B L-KU AKU K-B K-T K-PT K-KR K-SKr APO LAIP LV-U V-S IV-T IV-S IV-I IV-KR S-H Mineraalivillaeristeinen putki, jonka ulkopinnassa asbestia Asbestimassainen putki Kova seinä- tai kattolevy Kova seinälevy krokidoliittiasbestia Seinälaatoitus, asbestia laatassa ja/tai sauma- ja kiinnityslaastissa Seinässä tasoite tai laasti asbestipitoinen Seinässä oleva kiinnitysaine asbestipitoinen Muovitapetti, jonka taustapinta asbestipitoinen Seinälevytys pinnoitettua terästä Tiivistys- ja saumamassat, kitit yms. Lattialaatoitus, asbestia laatassa ja/tai sauma- ja kiinnityslaastissa Lattia, vinyyliasbestilaatta Lattiamatto joustovinyyliä Lattiassa tasoite tai laasti asbestipitoinen Massalattia asbestipitoinen Lattiassa oleva kiinnitysaine asbestipitoinen Lattia, pinnoitteen kiinnityksessä asbestipitoinen bitumiliima Lattia, asbestilujitteinen kumimatto Akustolevyssä tai akustolevyn liimassa asbestia seinässä tai alakatossa Kattopinnoite kiinnitetty asbestipitoisella bitumiliimalla Katossa tasoite tai laasti asbestipitoinen Vesikatto pinnoitettua terästä Krokidoliitti kattopinnoitteena Kova kattolevy krokidoliittiasbestia Asbestipalo-ovet ja paloluukut Asbestia sisältäviä putkien laippatiivisteitä Uunit, kiukaat ja savuhormit Asbestisementtiset vesi- tai viemäriputket Asbestia sisältävä tiiviste (punos,naru tai levy) IV-kanavien lyönti- tai laippaliitoksissa Asbestisementtikanavat Ilmankuivaimet ja lämmönsiirtimet Krokidoliitti IV-kanavan eristeenä Asbestihuopa, -pahvi tai -kartonki, sähköasennusten suojana

23 J-R J-M BK EIK Julkisivun rappauslaasti asbestipitoinen Asbestia julkisivumaalissa Bitumikermi asbestipitoinen, vesikatolla, aluskerminä, vesieristyksenä myös seinissä tai lattiassa Ei päästy / käyty tilassa POHJOIS-SUOMEN BETONI- PBM OY Tulos Selite K E Sisältää asbestia Ei sisällä asbestia Laatu Selite V Vaalea asbesti ( antofylliitti, amosiitti, krysotiili, tremoliitti/aktinoliitti, erioniitti ) S Sininen asbesti ( krokidoliitti ) Kunto A B C D HYVÄ, Asbestikuidut ovat hyvin sitoutuneet tuotteeseen. Eivät pääse hengitysilmaan normaalikäytössä Selite VÄLTTÄVÄ, Asbestikuituja saattaa päästä hengitysilmaan kohteen huollon tai käytön yhteydessä. HEIKKO, Asbestimateriaali on paikoin rikkoutunut ja huonokuntoinen. Tilassa liikuttaessa asbestipölyn altistumisvaara ERITTÄIN HEIKKO, Asbestimateriaali on erittäin huonokuntoinen ja tilassa on runsaasti pölyä ja tilassa liikuttaessa tai työskennellessä suositellaan noudatettavaksi Vna 798/2015 edellyttämiä suojaustoimenpiteitä. Mikäli kunto on merkitty kirjaimilla C tai D tulee toimenpiteisiin ryhtyä välittömästi Toim.pid. ehdotus Selite 0 Ei edellytä toimenpiteitä normaalikäytössä PURKU OSASTOINTIMENETELMÄLLÄ Työkohde eristetään pölytiiviiksi muista tiloista ja varustetaan ilmankierrätyslaitteistolla. PURKUPUSSIMENETELMÄ Asbestipitoisen materiaalin käsittely tapahtuu pölytiiviin pussin sisällä. KOKONAISENA IRROITTAMINEN UPOTUSMENETELMÄ MÄRKÄPURKUMENETELMÄ Purkutyö tehdään muulla teknisen kehityksen mahdollistavalla menetelmällä, jolla saavutetaan edellä mainittuihin menetelmiin verrattavissa oleva turvallisuustaso

24

25

26

27

28

29 69644/ASB /1 ASBESTIANALYYSI Tilaaja: Kohde: PBM Oy Lukkarin koulu, Kittilä Tilauspäivä: Projektinumero: Toimituspäivä: Menetelmät: Asbestianalyysi on akkreditoitu menetelmä ja analyysi suoritetaan tilaajan toimittamista näytteistä soveltaen standardia ISO optisella analyysillä käyttäen stereomikroskooppia sekä polarisaatiomikroskooppia ja/tai alkuaineanalyysillä käyttäen pyyhkäisyelektronimikroskooppia tai läpäisyelektronimikroskooppia. Tulokset koskevat vain tutkittuja näytteitä. Labroc Oy vastaa toimeksiannoista KSE 2013 mukaisesti. Laboratorio ei vastaa näytteenotosta. Tulokset toimitetaan sähköpostilla PDF-muodossa ilman suojausta. TULOKSET: Näyte Näytteenottaja: - Materiaali / tila tai rakennusosa Menetelmä VM/EM* Asbestipitoisuus 1 IV-kitti VM 2 Akuston liima (IV-konehuone) EM 3 Bitumi (perusmuuri) VM Vanhan akuston liima + kattotasoite / maali 4 (maalattu akusto) EM 5 Akuston liima + kattotasoite / maali EM 6 Vesikatteen aluskatteena oleva kermi VM 7 Sisäseinämaali / tasoite / rappaus EM *VM = polarisaatiomikroskooppi, EM = elektronimikroskooppi Sisältää asbestia, krysotiili. Ei sisällä asbestia. Ei sisällä asbestia. Ei sisällä asbestia. Ei sisällä asbestia. Sisältää asbestia, antofylliitti. Ei sisällä asbestia. Lisätietoja: Näyte 6: asbestia sirotteena. Sakari Alaoja Tutkija, FM Ari Räty Tutkija, laborantti LABROC OY OULU: TEKNOLOGIANTIE 11, OULU, PUH TAMPERE: HATANPÄÄN VALTATIE 34 B 2.KRS, TAMPERE, PUH ESPOO: METSÄNNEIDONKUJA 6, ESPOO, PUH Y-TUNNUS:

30 Eurofins Ahma Oy Teollisuustie Rovaniemi Testausseloste 1 (2) Raporttinumero: Saaja: Pohjois-Suomen Betoni- ja Maalaboratorio -11 Tilauksen tiedot: Asiakastunnus: 631 Tilaustunnus: R Tilauksen kuvaus: PBM, Lukkarin koulu, Kittilä Näytetunnus: Näytetyyppi: R Materiaalinäyte Kuvaus: 3. Bitumi (perusmuuri) Näyte otettu: Vastaanottopvm: Tutkimus aloitettu: Analyysit Näytteenottaja: Yksikkö Marko Seppälä Tulos Menetelmä / Laboratorio PAH Naftaleeni Asenaftyleeni Asenafteeni Fluoreeni Fenantreeni Antraseeni Fluoranteeni Pyreeni Bentso(a)antraseeni Kryseeni Bentso(b)fluoranteeni Bentso(k)fluoranteeni Bentso(a)pyreeni Indeno(1,2,3-cd)pyreeni Dibentso(a,h)antraseeni Bentso(ghi)peryleeni PAH summa 3,4 Sisäinen menetelmä, GC/MS / ROI 6,6 Sisäinen menetelmä, GC/MS / ROI 7,6 Sisäinen menetelmä, GC/MS / ROI 14 Sisäinen menetelmä, GC/MS / ROI 8,3 Sisäinen menetelmä, GC/MS / ROI 2,5 Sisäinen menetelmä, GC/MS / ROI 2,2 Sisäinen menetelmä, GC/MS / ROI 44 Sisäinen menetelmä, GC/MS / ROI Näytetunnus: Näytetyyppi: R Materiaalinäyte Kuvaus: 6. Aluskate kermi Näyte otettu: Vastaanottopvm: Tutkimus aloitettu: Analyysit Näytteenottaja: Yksikkö Marko Seppälä Tulos Menetelmä / Laboratorio PAH Naftaleeni Asenaftyleeni Asenafteeni Fluoreeni Fenantreeni Antraseeni Fluoranteeni Pyreeni Bentso(a)antraseeni Kryseeni Bentso(b)fluoranteeni Bentso(k)fluoranteeni Bentso(a)pyreeni Indeno(1,2,3-cd)pyreeni Dibentso(a,h)antraseeni Bentso(ghi)peryleeni PAH summa 2,4 Sisäinen menetelmä, GC/MS / ROI 2,9 Sisäinen menetelmä, GC/MS / ROI 5,3 Sisäinen menetelmä, GC/MS / ROI Mittausepävarmuudet ovat saatavissa laboratoriosta.

31 Eurofins Ahma Oy Teollisuustie Rovaniemi Testausseloste 2 (2) Raporttinumero: Jakelu Yhteyshenkilöt Terhi Simonen, Orgaaninen analyytikko , TerhiSimonen@eurofins.fi Norvapalo, Jani Korva, Juho Seppälä, Marko Lahdenperä, Niko Maaninka, Tero Orgaaninen analytiikka: Tarja Olli, , TarjaOlli@eurofins.fi Tulokset pätevät ainoastaan tässä selosteessa mainituille näytteille. Tämän selosteen saa kopioida vain kokonaan. Muussa tapauksessa on pyydettävä lupa Eurofins Ahma Oy:ltä. Menetelmäviittausten lopussa olevien laboratoriotunnusten selitteet: ROI = Eurofins Ahma Oy, Teollisuustie 6, Rovaniemi, p
