1 Tilaaja: Vaasan kaupunki/kiinteistötoimi Kartoituspöytäkirja Sivu 1 1 CW Consult Kohde: Kiinteistö Oy Boxi Smirnoffintie Vaasa Asbestin esiintyminen Tulos Koskisuontie 39 A Puh Tila tai kerros Piirustusmerkinnät rakenteissa Määrä Näyte K E Laatu Kunto Toimenpide ehdotus Talo A1 Julkisivut Minerit levy 92,88 m2 9 K V A 7,9 Talo B2 Julkisivut Minerit levy 92,88 m2 9 K V A 7,9 Talo C3 Julkisivut Minerit levy 92,88 m2 9 K V A 7,9 Talo D4 Julkisivut Minerit levy 62,64 m2 9 K V A 7,9 Talo E5 Julkisivut Minerit levy 92,88 m2 9 K V A 7,9 Talo F6 Julkisivut Minerit levy 92,88 m2 9 K V A 7,9 Talo G7 Julkisivut Minerit levy 92,88 m2 9 K V A 7,9 Talo H8 Julkisivut Minerit levy 92,88 m2 9 K V A 7,9 Talo I9 Julkisivut Minerit levy 92,88 m2 9 K V A 7,9 Talo J10 Julkisivut Minerit levy 92,88 m2 9 K V A 7,9 Talo K11 Julkisivut Minerit levy 92,88 m2 9 K V A 7,9 Talo L12 Julkisivut Minerit levy 92,88 m2 9 K V A 7,9 Talo M13 Julkisivut Minerit levy 92,88 m2 9 K V A 7,9 Yhteensä 1177,20 m2

2 Asbesti ja haittaaine raportti Mustasaari Sivu 1 Tilaaja:Vaasan kaupunki/kiinteistötoimi Pl Vaasa Kohde: Kiinteistö Oy Boxi Smirnoffintie Vaasa Kartoitusaika:

3 Sivu 2 Kartoitus käsittää: 1970 luvun alussa rakennettu kohde joka koostuu 13 kpl omakotitaloista jotka ovat yhdistetyt varastorakennuksilla.talot ovat nykyään nimitetty A1- M13. Alkuperäiset pohja,julkisivu ja asemakaavapiirustus on toimitettu kartoitusta varten. Alkuperäisessä piirustuksissa nimitään talot A ja B. Taloissa on tehty muutoksia esim.tasakatot ovat muutettu harjakatoiksi ja lattiat ovat korotetut lisäeristystä varten.ryömintätila on saneerattu talossa D4 muutama vuosi sitten.pintamateriaaleja on vaihdettu suurelta osin. Talojen on tarkoitus purkaa. Näytteidenotto: Materiaalinäytteitä otettiin kpl erilaisista alkuperäisistä pintamateriaaleista ja uusituista materiaaleista kuten lattiamatoista ja liimoista,kaakeliliimasta ja saumalaastista,tervapaperista,kattohuovasta sekä julkisivujen Minerit levyistä.tervapaperista ja kattohuovasta otettiin myös PAH näytteet.näytteet otettiin taloista D4 ja E5 ja kaikki talot tarkastettiin. Materiaalinäytteet tutkittiin bestlab Oyn laboratoriossa Vaasassa. Materiaalinäytetulokset Asbesti Näyte 1 As D4 vaatehuone: Lattian muovimatto ei sisällä asbestia (uusittu matto) Näyte 2 As D4 vaatehuone: Lattian lattiatasoite ja liima ei sisällä asbestia (alkuperäinen lattia) Näyte 3 As D4 pesuhuone: Seinän kaakeliliima ei sisällä asbestia Näyte 4 As D4 pesuhuone: Seinäkaakelin saumalaasti ei sisällä asbestia (uusittu kaakeli) Näyte 5 As D4 pesuhuone: Lattiamatto ja liima ei sisällä asbestia (uusittu matto) Näyte 6 As D4 tuulikaappi:lattian tervapaperi ei sisällä asbestia Näyte 7 As D4 tuulikaappi: Lattialevyjen liima ei sisällä asbestia Näyte 8 As D4 yläpohja/varastokatto: Eristebitumi ja kattohuopa ei sisällä asbestia Näyte 9 As E 5 julkisivu: Minerit julkisivulevy sisältää asbestia Näyte 10 As E 5 julkisivu: Julkisivun tervapaperi ei sisällä asbestia (Minerit levyn takana) Materiaalinäytetulos PAH Näyte 6 As D4 tuulikaappi:alapohjan tervapaperi sisältää PAH yhdisteitä Alle määritysrajan 30 mg/kg josta Bentsopyreenin osuus on alle määritysrajan 2 mg/kg. Näyte 8 As D4 yläpohja: Kattohuopajätteet ja bitumi sisältää PAH yhdisteitä 43 mg/kg josta Bentsopyreenin osuus on 2,3 mg/kg Näyte 10 As E5 julkisivu: Minerit levyn takana oleva tervapaperi sisältää PAH yhdisteitä alle määritysrajan 30 mg/kg josta Bentsopyreenin osuus on alle määritysrajan 2 mg/kg. Näytteen 8 PAH kokonaispitoisuus alittaa vaarallisen jätteen rajaarvon 200mg/kg ja jätteet voidaan toimittaa jätteenkäsittelylaitokselle normaalina rakennusjätteenä.

4 Sivu 3 Näytteiden tulosten perusteella voidaan todeta että otetuista näytteistä löytyi asbestia näytteestä no 9 ja PAH yhdisteitä näytteestä no 8,kuitenkin alle vaarallisen jätteen rajaarvon 200mg/kg Näytteenotossa on noudatettu asbestilaki 684/2015 annetut ohjeet näytteenotosta ja raportoinnista Liitteenä olevissa piirustuksissa ovat näytteidenottopaikat merkatut ( N1-N10) ja raportin valokuvissa ovat näytteidenottopaikat ja tulokset esitetyt. Liitteet:Asbestiraportti sivut 1-4 Kartoituspöytäkirja sivu 1 Asbestianalyysi PAH analyysi Valokuvia 6 kpl Pohjapiirustus 1 kpl Julkisivupiirustus 1 kpl Christer Westergård

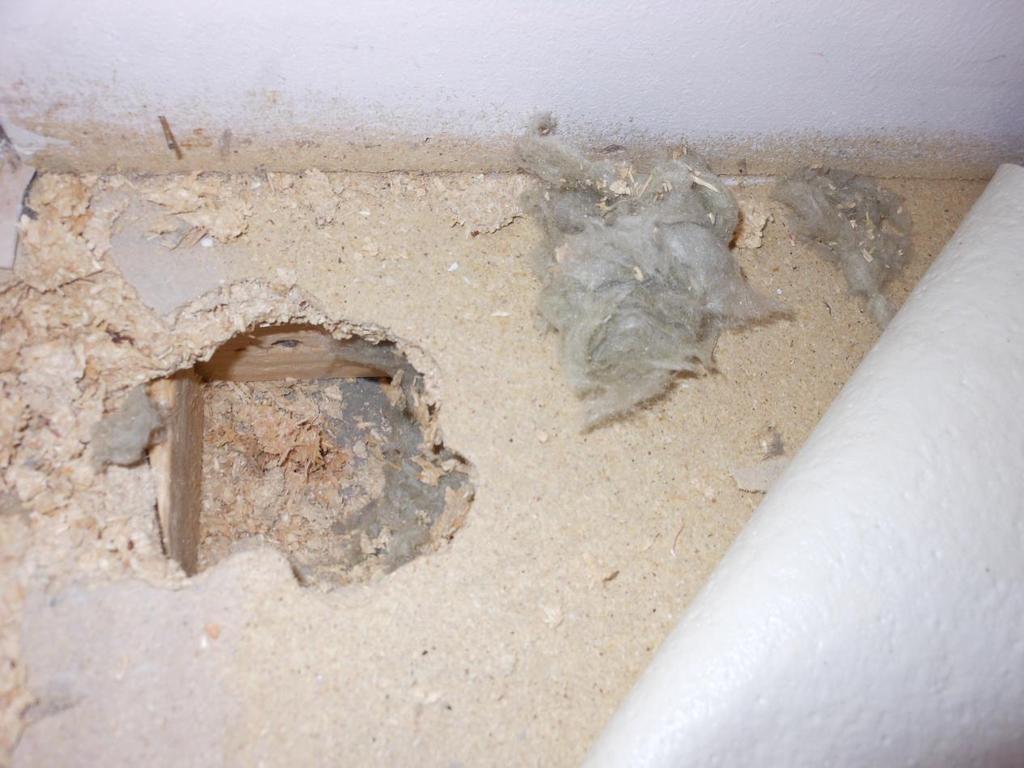

5 Kuva As D4 vaatehuone: Näytteet 1ja 2 otettiin lattian muovimatosta sekä alkuperäisen lattian liimasta ja tasoitteesta,näytteet eivät sisällä asbestia

6 Kuva As D4 pesuhuone: Näytteet 3-5 otettiin lattian seinäkaakelin kiinnitys liimasta ja saumalalaastista sekä lattiamatosta ja liimasta, näytteet eivät sisällä asbestia

7 Kuva As D4 tuulikaappi: Näytteet 6-7 otettiin lattian tervapaperista ja lastulevyjen kiinnitysliimasta,näytteet eivät sisällä asbestia. Tervapaperi sisältää PAH yhdisteitä alle määritysrajan 30mg/kg.

8 Kuva As D4 yläpohja: Näyte 8 otettiin yläpohjan bitumihuopajätteistä sekä varaston kattohuopasta ja bitumista pellityksen alta,näyte ei sisällä asbestia ja PAH pitoisuus on 43 mg/kg josta Bentsopyreenin osuus on 2,3 mg/kg.

9 Kuva As E5 julkisivu: Näyte 9 otettiin Minerit julkisivulevystä,näyte sisältää krysotiili asbestia

10 Kuva : Näyte 10 otettiin julkisivulevyn takana olevasta tervapaperista, näyte ei sisällä asbestia ja PAH yhdisteitä alle määritysrajan 30mg/kg.

11 Asbestin kartoitusraportti Tilaaja: Vaasan kaupunki/kiinteistötoimi 31/ sivu 4 Kohde: Kiinteistö Oy Boxi Lähiosoite: Pl 2 Lähiosoite: Smirnoffintie 5-9 Postiosoite: Vaasa Postiosoite: Vaasa Tulos Laatu Kunto K=Sisältää asbestia E=Ei sisältää asbestia V=Vaalea asbesti (antofylliitti, amosiitti, krysotiili) S=Sininen asbesti (krokidoliitti) A=Hyvä B=Välttävä C=Heikko D=Erittäin heikko Jos kunto on merkitty kirjaimella C tai D tulee toimenpiteisiin ryhtyä välittömästi. Toimenpiteet 1=Ei toimenpiteitä 2=Siivous 3=Korjaus 4=Kapselointi 5=Pinnoitus (esim. maalilla tai massalla) 6=Purku osastointimenetelmällä 7=Kohdepoisto 8=Hansikaspussipurku 9=Levyjen purku ulkotiloissa kokonaisena Toimenpiteet voidaan merkitä myös kahdella eri numerolla. Esim. numeroilla 2 ja 3 joka tarkoittaa että tilat tulisi myös siivota korjaustyön yhteydessä. Kartoituksen suorittaja Christer Westergård Osoite/adress Puh/tel Ly-tun/As-sign CW Consult puh christerw53@gmail.com Koskisuontie 39A Forskärrvägen Korsholm

12 1/ 2 ANALYYSIRAPORTTI Näyte vastaanotettu: Tilaaja: CW-Consult Forskärrvägen 39 A Korsholm ASBESTIANALYYSI MATERIAALINÄYTTEESTÄ Kohde/ Projekti: Kiinteistö Oy Boxi Smirnoffintie 5-9 Näytteenottopäivämäärä: Näytteenottaja: Christer Westergård Menetelmä: Näytteen tutkimiseen on käytetty Tescan VEGA3 SBH pyyhkäisyelektronimikroskooppia. Asbestikuidut on tunnistettu alkuainekoostumuksen perusteella (SEM/EDS). Tulokset koskevat vain tutkittuja näytteitä. Tulos: Näyte # Materiaali/ Tila Sisältää asbestia Laji Menetelmä 1 Lattiamatto/ Ei EM Vaatehuone as. D4 2 Lattiatasoite ja liima/ Ei EM Vaatehuone as. D4 3 Kaakeliliima/ Ei EM Pesuhuone as. D4 4 Seinäkaakelin saumalaasti/ Ei EM Pesuhuone as. D4 5 Matto ja liima/ Ei EM Pesuhuone as. D4 6 Lattian tervapaperi/ Ei EM Tuulikaappi, alapohja as. D4 7 Lattialevyn liima/ Ei EM Tuulikaappi, alapohja as. D4 8 Eristebitumi ja kattohuopa/ Ei EM Yläpohja as. D4 bestlab Oy Myllärinkatu 19, Vaasa puh Y-tunnus

13 2/ 2 Tulos: Näyte # Materiaali/ Tila Sisältää asbestia Laji Menetelmä 9 Julkisivulevy mineriitti/ Kyllä Krysotiili EM Julkisivu as. E5 10 Julkisivun tervapaperi/ Ei EM Julkisivu as. E5 bestlab Oy Evelyn Berle Asiantuntija Hyväksynyt: HR bestlab Oy Myllärinkatu 19, Vaasa puh Y-tunnus

ANALYYSIRAPORTTI 14.7.2017 1736061 Näyte vastaanotettu 12.7.2017 Tilaaja: CW-Consult Forskärrvägen 39 A 65610 Korsholm PAH-ANALYYSI Kohde/ Projekti: Näytteenottopäivämäärä: Kiinteistö Oy Boxi 12.7.2017 Näytteenottaja: Christer Westergård Menetelmä: Tilaajan toimittaman materiaalinäytteen PAH-analyysi on tehty yhteistyölaboratoriossamme GC-MSmenetelmällä.

14 ANALYYSIRAPORTTI Näyte vastaanotettu Tilaaja: CW-Consult Forskärrvägen 39 A Korsholm PAH-ANALYYSI Kohde/ Projekti: Näytteenottopäivämäärä: Kiinteistö Oy Boxi Näytteenottaja: Christer Westergård Menetelmä: Tilaajan toimittaman materiaalinäytteen PAH-analyysi on tehty yhteistyölaboratoriossamme GC-MSmenetelmällä. Menetelmä on sovellettu standardista SFS-ISO Tulokset koskevat vain tutkittuja näytteitä. Tulos: Bentso(a)pyreenipitoisuus PAH(16)-pitoisuus Näyte # Materiaali/ Tila [mg/kg] [mg/kg]* 6 Lattian tervapaperi/ < 2,0 < 30 Tuulikaappi, alapohja as. D4 8 Kattohuopa ja bitumi/ 2,3 43 Yläpohja as. D4 10 Julkisivun tervapaperi/ < 2,0 < 30 Julkisivu as. E5 * PAH(16)-yhdisteiden kokonaismäärä. Vaarallisen jätteen PAH(16)-pitoisuuden raja-arvo on 200 mg/kg (Rakennustieto Oy, Ratu : Kivihiilipikeä sisältävien rakenteiden purku). Menetelmän määritysraja on yhdistekohtainen ollen keskimäärin 2,0 mg/kg ja mittaepävarmuus (95 % luotettavuustasolla) keskimäärin ± 16 %. Tulokset on ilmoitettu 2 merkitsevän numeron tarkkuudella. Näytteiden PAH(16)-pitoisuudet* eivät ylitä vaarallisen jätteen raja-arvoa (200 mg/kg). bestlab Oy Hannes Rahja Asiantuntija bestlab Oy Myllärinkatu 19, Vaasa puh Y-tunnus
