41220 Kylmämuovatut rakenteet
|
|
- Mari Kinnunen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 InfraRYL osa 3 Sillat ja rakennustekniset osat päivitys Kiinnitys ja liitos on määritelty luvussa Kantavat teräsrakenteet, InfraRYL Käytettävät teräkset Teräkset, yleistä Kylmämuovattaviin kantaviin rakenneosiin käytetään kylmämuovaukseen soveltuvia teräksiä, joilla teräsytimen paksuus t cor on seuraavissa rajoissa: - levyt ja sauvat: 0,45 mm t cor 15 mm. Kylmämuovattaviin rakenneosiin yleensä käytettävät teräslajit esitetään standardissa SFS-EN Kylmämuovaamalla valmistettuihin rakenneosiin käytetään suunnitelma-asiakirjojen vaatimukset täyttäviä teräksiä. Terästen mekaaniset ominaisuudet, ainepaksuus sekä pinnoitteiden tyyppi ja pinnoitteiden paksuudet ovat suunnitelma-asiakirjojen mukaiset. Terästen pinnoitteet, ks. kohta Pintakäsittely ja suojaus. Kylmämuovattuihin teräsrakenteisiin soveltuvat teräslajit esitetään standardissa SFS-EN SFS-EN Jatkuvatoimisella kuumaupotusmenetelmällä pinnoitetut ohutlevyrakenneteräkset. Tekniset toimitusehdot SFS-EN Jatkuvatoimisella kuumaupotusmenetelmällä pinnoitetut muovattavat ohutlevyteräkset. Tekniset toimitusehdot SFS-EN Orgaanisilla aineilla pinnoitetut (muovipinnoitetut) ohutlevyteräkset. Tekniset toimitusehdot SFS-EN Kuumavalssatut lujat kylmämuovattavat teräslevytuotteet. Termomekaanisesti valssattujen terästen toimitusehdot SFS-EN Kuumavalssatut lujat kylmämuovattavat teräslevytuotteet. Normalisoitujen tai normalisointivalssattujen terästen toimitusehdot SFS-EN Jatkuvatoimisella kuumaupotusmenetelmällä pinnoitetut ohutlevyteräkset. Mitta- ja muototoleranssit SFS-EN Jatkuvatoimisella kuumaupotusmenetelmällä pinnoitetut kylmämuovattavat lujat ohutlevyteräkset. Tekniset toimitusehdot SFS-EN Kuumavalssatut rakenneteräkset. Seostamattomat rakenneteräkset. Tekniset toimitusehdot SFS-EN Kuumavalssatut rakenneteräkset. Normalisoidut ja normalisointivalssatut hitsattavat hienoraerakenneteräkset. Tekniset toimitusehdot SFS-EN Kuumavalssatut rakenneteräkset. Termomekaanisesti valssatut hitsattavat hienoraerakenneteräkset. Tekniset toimitusehdot
2 2 SFS-EN Jatkuvatoimisella kuumaupotusmene-telmällä pinnoitetut muovattavat ohutlevyteräkset. Tekniset toimitusehdot. SFS-EN Kuumavalssatut rakenneteräkset. Osa 5: Ilmastokorroosiota kestävät rakenneteräkset. Tekniset toimitusehdot. SFS-EN Kylmävalssatut kylmämuovattavat lujat mikroseostetut ohutlevyteräkset. Tekniset toimitusehdot SFS-EN Ruostumattomat teräkset. Osa 2: Yleiseen käyttöön tarkoitetut korroosionkestävät levyt ja nauhat. Tekniset toimitusehdot. ISO 4997 Kylmävalssattu ohutlevyrakenneteräs Ohutseinäputket Käytettävien ohutseinäputkien mitat, ja mitta- ja muototarkkuudet, joita käsitellään mm. standardissa SFS-EN 10305, ovat suunnitelma-asiakirjojen mukaiset. Ohutseinäputkien ainepaksuus on yleensä alle 3 mm. Ohutseinäputkien ainepaksuudet ovat erilaisia putken käyttötarkoituksesta riippuen. Putki valitaan käyttötarkoituksen mukaan. SFS-EN Ohutseinäteräsputket. Tekniset toimitusehdot. Osa 1: Saumattomat kylmävedetyt putket Kiinnitys- ja liitostarvikkeet Itsekiinnittyvinä ruuveina (itse porautuvat ruuvit, itse kierteittävät ruuvit), niitteinä ja ammuttavina nauloina käytetään varmennettujen käyttöselosteiden mukaisia tai CE-merkittyjä tuotteita, jotka täyttävät suunnitelma-asiakirjojen vaatimukset. Eri ympäristöolosuhteisiin käytettävät kiinnittimet valitaan standardin SFS-EN liitteen B taulukon B.1 mukaan tai voimassa olevien eurooppalaisten teknisten hyväksyntöjen tai varmennettujen käyttöselosteiden mukaan. Ks. taulukko 41220:T1 kiinnikkeen valinnasta. Kun liitoksilta tai kiinnityksiltä vaaditaan sitkeyttä itsekiinnittyviä ruuveja tai nauloja ei yleensä voi käyttää yli 2mm paksujen terästen kiinnitykseen tai liitoksiin. Liitosten ja kiinnitysten mitoitusohjeita on esitetty standardissa SFS-EN ja sen kansallisessa liitteessä sekä voimassa olevissa Suomen rakentamismääräyskokoelman osissa. SFS-EN Eurocode 3. Teräsrakenteiden suunnittelu. Osa 1-3: Lisäohjeet kylmämuovatuille muotosauva- ja muotolevyrakenteille SFS-EN ISO 1478 Levyruuvit, kierre SFS-EN ISO 1479 Levyruuvit, kuusiokantaiset levyruuvit SFS-EN ISO 2702 Lämpökäsitellyt teräksiset levyruuvit. Lujuusominaisuudet EN Teräs- ja alumiinirakenteiden toteuttaminen. Osa 2: Tekniset vaatimukset.

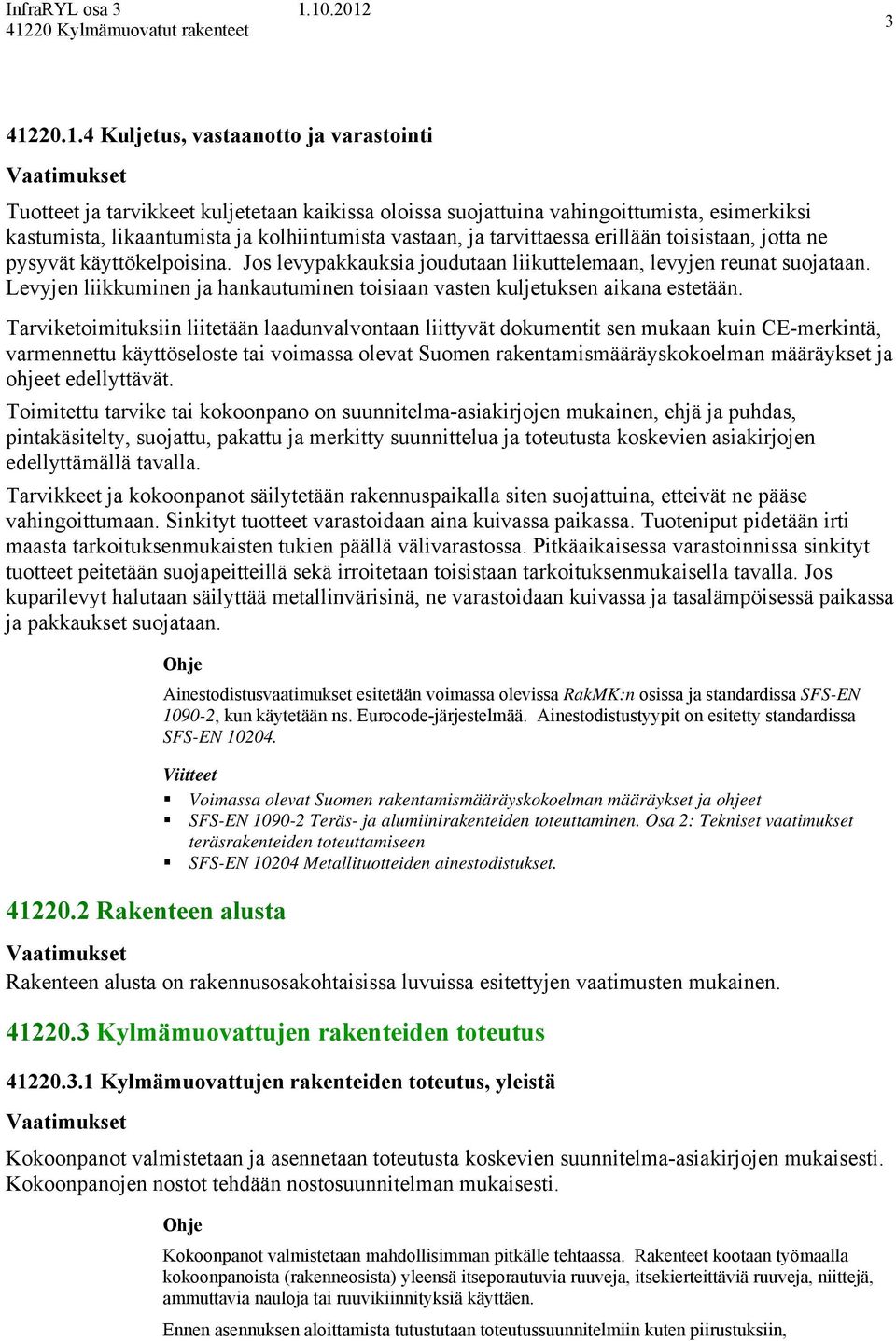

3 Kuljetus, vastaanotto ja varastointi Tuotteet ja tarvikkeet kuljetetaan kaikissa oloissa suojattuina vahingoittumista, esimerkiksi kastumista, likaantumista ja kolhiintumista vastaan, ja tarvittaessa erillään toisistaan, jotta ne pysyvät käyttökelpoisina. Jos levypakkauksia joudutaan liikuttelemaan, levyjen reunat suojataan. Levyjen liikkuminen ja hankautuminen toisiaan vasten kuljetuksen aikana estetään. Tarviketoimituksiin liitetään laadunvalvontaan liittyvät dokumentit sen mukaan kuin CE-merkintä, varmennettu käyttöseloste tai voimassa olevat Suomen rakentamismääräyskokoelman määräykset ja ohjeet edellyttävät. Toimitettu tarvike tai kokoonpano on suunnitelma-asiakirjojen mukainen, ehjä ja puhdas, pintakäsitelty, suojattu, pakattu ja merkitty suunnittelua ja toteutusta koskevien asiakirjojen edellyttämällä tavalla. Tarvikkeet ja kokoonpanot säilytetään rakennuspaikalla siten suojattuina, etteivät ne pääse vahingoittumaan. Sinkityt tuotteet varastoidaan aina kuivassa paikassa. Tuoteniput pidetään irti maasta tarkoituksenmukaisten tukien päällä välivarastossa. Pitkäaikaisessa varastoinnissa sinkityt tuotteet peitetään suojapeitteillä sekä irroitetaan toisistaan tarkoituksenmukaisella tavalla. Jos kuparilevyt halutaan säilyttää metallinvärisinä, ne varastoidaan kuivassa ja tasalämpöisessä paikassa ja pakkaukset suojataan Rakenteen alusta Ainestodistusvaatimukset esitetään voimassa olevissa RakMK:n osissa ja standardissa SFS-EN , kun käytetään ns. Eurocode-järjestelmää. Ainestodistustyypit on esitetty standardissa SFS-EN SFS-EN Metallituotteiden ainestodistukset. Rakenteen alusta on rakennusosakohtaisissa luvuissa esitettyjen vaatimusten mukainen Kylmämuovattujen rakenteiden toteutus Kylmämuovattujen rakenteiden toteutus, yleistä Kokoonpanot valmistetaan ja asennetaan toteutusta koskevien suunnitelma-asiakirjojen mukaisesti. Kokoonpanojen nostot tehdään nostosuunnitelman mukaisesti. Kokoonpanot valmistetaan mahdollisimman pitkälle tehtaassa. Rakenteet kootaan työmaalla kokoonpanoista (rakenneosista) yleensä itseporautuvia ruuveja, itsekierteittäviä ruuveja, niittejä, ammuttavia nauloja tai ruuvikiinnityksiä käyttäen. Ennen asennuksen aloittamista tutustutaan toteutussuunnitelmiin kuten piirustuksiin,
4 Terästen käsittely asennussuunnitelmaan ja laadunvalvontasuunnitelmaan sekä tarkastetaan asennusalusta. Aineiden, tarvikkeiden ja valmisosien vastaanottotarkastuksessa tarkastetaan: rahtikirjat, lähetyslistat, kuljetusvauriot ja käsittelyvauriot. Käsin siirroissa ja -nostoissa vältetään menemistä muotolevyn alle. Käsinostoissa on hyvä olla kolme henkilöä. Yksi ottaa ylhäällä muotolevyä vastaan ja kaksi työntää muotolevyn sivusta alhaalla. Asennustyön valvontaan kuuluvat seuraavat tarkastukset: rakenteiden sijainti, rakenteiden pystyja vaakasuoruus, ainepaksuus, muut mitat, toleranssit, nostot, varastointi, sisäinen kuljetus, suojaus ja sekä kiinnitykset ja liitokset. Valmistusta ja asennusta koskevia vaatimuksia ja ohjeita on esitetty voimassa olevissa RakMK:n osissa sekä standardissa SFS-EN , jossa toteutusta koskevat vaatimukset on porrastettu neljään toteutusluokkaan, joista toteutusluokka 4 on kaikkein vaativin. Toteutusluokka esitetään suunnitelmissa. CE-merkintään liittyvät vaatimukset esitetään standardissa SFS-EN Valmistus- ja asennustoleransseja on esitetty voimassa olevassa RakMK:n osassa ja standardeissa SFS-EN ja SFS-EN SFS-EN Metalliset vesikatetuotteet. Kantavien teräksestä, alumiinista tai ruostumattomasta teräksestä valmistettujen katteiden ominaisuuksien määrittely. Osa 1: Teräs SFS-EN Metalliset vesikatetuotteet. Kantavien teräksestä, alumiinista tai ruostumattomasta teräksestä valmistettujen katteiden ominaisuuksien määrittely. Osa 3: Ruostumaton teräs Terästen käsittely, kun ainepaksuus on enintään 3 mm Ainepaksuudeltaan enintään 3 mm:n terästen työstämiseen käytetään muotolevyn sahaukseen tarkoitettua hienohampaista, työstöön soveltuvaa käsisahaa, peltisaksia tai ns. nakertajaa. Katkaisulaikkaa tai kulmahiomakonetta ei käytetä muotolevyjen työstöön. Katkaisulaikkaa ei käytetä muotolevyjen työstöön, sillä kuumat teräshiukkaset tarttuvat helposti muotolevyyn ja ruostuvat siinä syövyttäen muotolevyn pinnoitetta Terästen käsittely, kun ainepaksuus on yli 3 mm Kun teräksiä muokataan kuuma- tai kylmämuovaamalla varmistutaan siitä, että teräksen ominaisuudet täyttävät muovauksen jälkeenkin niille asetetut vaatimukset. Teräkset katkaistaan esimerkiksi sahaamalla, leikkaamalla tai polttoleikkaamalla. Pinnoitettuja teräksiä katkaistaessa korjataan pinnoitteelle katkaisusta aiheutuvat vauriot.
5 Reikien teko Kuuma- ja kylmämuovaukseen liittyviä vaatimuksia esitetään tuotestandardeissa. Jos teräksen valmistuksessa hyödynnetään lämpökäsittelyä, tämä voi rajoittaa teräksen kuumamuovattavuutta. Termomekaanisesti valssattujen terästen (SFS-EN ) nimellislujuus saattaa alentua lämpötilan ylittäessä +650 ºC. SFS-EN Kuumavalssatut rakenneteräkset. Osa 4: Termomekaanisesti valssatut hitsattavat hienorakenneteräkset. Tekniset toimitusehdot. Kierteittäviä ruuveja ja niittejä varten ohutlevyyn porataan reiät. Kiinnikkeelle tarkoitetun reiän tulee olla kiinnikkeelle sopiva. Poraamisessa syntyneet poralastut poistetaan valmiilta pinnalta Kiinnitykset ja liitokset Kiinnitykset ja liitokset tehdään suunnitelma-asiakirjojen mukaisesti. Teräksen ja sitä jalompien metallien suoraa kosketusta toisiinsa on varottava sähkökemiallisen korroosion vuoksi Ruuvikiinnitykset ja -liitokset Kiinniketyyppi esitetään suunnitelma-asiakirjoissa ja valitaan kiinnitettävän levyn paksuuden, alustan ja kiinnitystapauksen perusteella. Ruuvit kiinnitetään muotolevyrakenteessa poimun pohjasta, ellei suunnitelma-asiakirjoissa erikseen muuta esitetä. Kiinnityksessä noudatetaan ruuvin valmistajan ja ohutlevytuotteen valmistajan ohjeita. Ruuvikiinnityksissä ja ruuviliitoksissa suositellaan käytettäväksi poraruuveja silloin, kun se on mahdollista. Poraruuvit soveltuvat yleensä käytettäväksi kun porautuvuusvaatimus on korkeintaan 12 mm. Kierteittävillä ruuveilla on oikea esiporaus tärkeä. Muotolevyjen limityksien ruuvityypin valinnassa on otettava limitettävien levyjen yhteisrakennepaksuus huomioon siten, että ruuvin kierteetön osa kannan alapuolella riittää vetämään ja puristamaan levyt toisiinsa ja estää ruuvin ylikiertymisen. Teräväkärkisiä tiheäkierteisiä ruuveja käytetään ohuiden levyjen (alle 0,6 mm) kiinnittämiseen alustaan ja toisiinsa ilman esireikiä. Ohutlevyrakenteiden kiinnitykset (TRY:n julkaisu)
6 Liitokset ja kiinnitykset ammuttavin nauloin Naulausta käytettäessä alustan paksuuden on oltava yleensä vähintään 6 mm, kiinnitettävän yksittäisen levyn paksuus yleensä enintään 1,2 mm ja useamman päällekkäisen levyn yhteenlaskettu paksuus yleensä enintään 4 mm, ellei tuotekohtaisissa ohjeissa tai suunnitelma-asiakirjoissa erikseen muuta esitetä Niittiliitokset ja niittikiinnitykset Jos liitokselta tai kiinnitykseltä vaaditaan vedenpitävyyttä, käytetään paineenkestävää niittiä, jossa vetokaran pää jää kokonaan niitin aineen sisään. Niittiliitoksia ja niittikiinnityksissä käytetään pääasiassa muotolevyjen kiinnittämiseen toisiinsa. Yleisimmin käytetyt niitit ovat vetoniittejä, joissa olevan vetokaran avulla niitti muokataan liitoksessa paikalleen tiiviisti Pintakäsittely ja suojaus Ilmastokorroosiolle alttiiden rakenteiden suojaustarve määritetään ilmaston rasitusluokan perusteella (C1 C5), (Liite 41210:L1) ja suunnitellun käyttöiän perusteella. Pintakäsittely ja suojausmenetelmä esitetään suunnitelma-asiakirjoissa. Standardissa SFS-EN esitetään kantaville vesikattorakenteille kuumasinkittyjen teräslevyjen sinkkipinnoitteen vähimmäispaksuudet ilman orgaanista pinnoitetta ja orgaanisen pinnoitteen kanssa. Orgaaniset pinnoitteet esitetään standardissa SFS-EN Standardin SFS-EN mukaan sinkkipinnoitteen vähimmäismäärät ovat Suomessa: Z350 ilman orgaanista pinnoitetta ZA255 ilman orgaanista pinnoitetta Z275 orgaanisen pinnoitteen kanssa ZA255 orgaanisen pinnoitteen kanssa. Huom. Vielä (2012) voimassa olevassa RakMK:n ohjeessa B6 vaatimukset poikkeavat tästä. Jos suunnittelu ja toteutus perustuvat voimassa oleviin Suomen rakentamismääräyskokoelman B- sarjan ohjeisiin, kiinnike valitaan sen mukaan tai varmennetun käyttöselosteen mukaan. Jos suunnittelu ja toteutus perustuvat Eurocode-järjestelmään, kiinnike valitaan standardin SFS-EN ja sen kansallisen liitteen mukaan tai kiinnikettä koskevan tuotehyväksynnän mukaan. Standardin SFS-EN mukaiset ohjeet kiinnittimen valinnasta esitetään taulukossa 41220:T1. Sinkkikerros ilmoitetaan lisämerkinnällä Z ja luvulla, joka kertoo sinkin yhteenlasketun massan levyn molemmin puolin ja sinkkialumiinipinnoite lisämerkinnällä ZA ja luvulla, joka ilmaisee sinkki-alumiinipinnoitteen yhteenlasketun massan levyn molemmin puolin. Esimerkiksi S350GD + Z275, S350GD + ZA300. Merkintä Z350 tarkoittaa 350 g/m 2 :n sinkkipinnoitetta pinnoitetta levyn molemmilla puolilla vastaten noin 25µm:n kerrosta. Merkintä Z275 tarkoittaa 275 g/m 2 sinkkipinnoitetta, joka vastaa
7 7 noin 20 µm:n kerrosta. Sinkki-alumiinipinnoitteella vastaavasti merkintä ZA300 tarkoittaa 300 g/m 2 sinkki-alumiinipinnoitetta (23 µm) ja merkintä ZA255 tarkoittaa 255 g/m 2 sinkkialumiinipinnoitetta (20 µm ). Standardin SFS-EN mukaisista kuumasinkityistä muovattavista teräslajeista käytetyin on teräslaji DX51D, jota käytetään yleensä pinnoitettuna julkisivuverhouksissa (esimerkiksi kasetit). Teräslaji soveltuu koneelliseen saumaukseen. Kuumasinkityt ja sinkki-alumiinipinnoitetut teräsohutlevyt voivat olla lisäksi pinnoitettuja standardin SFS-EN mukaisella orgaanisella pinnoitteella. Yleisesti käytettyjä maalipinnoitteita ovat PVDF, Pural, Purex ja polyesteri. Maalipinnoitteiden paksuudet ovat yleensä µm. Levyn sisäpuolinen pinnoite, joka ei ole alttiina säärasituksille, on yleensä ohuempi ja luokkaa 15 µm. Taulukko 41220:T1. Kiinnittimien materiaali ottaen huomioon korroosioon liittyvä ilmastorasitusluokka (ja levyn materiaali vain opastavana tietona). Käsitellään vain korroosioriskiä. Ilmastorasitusluokat standardin EN ISO mukaan. (Tämä taulukko vastaa standardin SFS-EN taulukkoa B.1) Kiinnittimien materiaali Rasitusluokka materiaali teräs. Ruostumaton teräs, karkaistu. teräs, Monel- Levyn Sähkösinkitty Kuumasinkitty teräs b Ruostumaton. Alumiini Pinnoitteen paksuus Pinnoitteen d d metalli a >45 m paksuus > 7 m d C1 A, B, C X X X X X X D, E, S X X X X X X C2 A X - X X X X C, D, E X - X X X X S X - X X X X C3 A X - X - X X C, E X - X (X) C (X) C - D X - X - (X) C X S - - X X X X C4 A X - (X) C - (X) C - D - - X - (X) C - E X - X - (X) C - S - - X - X X C5-I A X (X) C - D f - - X - (X) C - S X - C5-M A X (X) C - D f - - X - (X) C - S X - Huom.: Pinnoittamatonta teräksistä kiinnitintä voidaan käyttää vain rasitusluokassa C1. 1) A = B = C = D = E = S = X = (X) = Alumiini pinnan laadusta riippumatta Pinnoittamaton teräslevy Kuumasinkitty (Z275) teräs tai alu miini-sinkkiseoksella (AZ150) pinnoitettu teräslevy Kuumasinkitty teräslevy + maali- tai muovipinnoite Alumiini-sinkkiseoksella pinnoitettu (AZ185) teräslevy Ruostumaton teräs Korroosioneston näkökulmasta suositeltava materiaalityyppi Korroosioneston näkökulmasta suositeltava materiaalityyppi, mutta vain esitetyissä olosuhteissa - = a b c d e f Materiaalityyppi, jota ei suositella korroosiovaaran takia Viittaa vain niitteihin Viittaa vain levyruuveihin ja muttereihin. Levyn ja kiinnittimen välinen eristävä aluslaatta, joka on tehty vanhenemisen kestävästä materiaalista Standardin EN mukainen ruostumaton teräs Riski värinmuutokselle Tarkistetaan aina levyn toimittajan kanssa Rakenteet muotoillaan siten, että vältetään kosteutta kerääviä kapeita rakoja ja kosteuden kerääntymistä rakenteen pinnalle ja rakoihin. Teräksen ja sitä jalompien metallien suoraa kosketusta toisiinsa on varottava sähkökemiallisen korroosion vuoksi.
8 8 SFS-EN ISO Maalit ja lakat. Teräsrakenteiden korroosionesto suojamaaliyhdistelmillä. Osa 2: Ympäristöolosuhteiden luokittelu SFS-EN Orgaanisilla aineilla pinnoitetut (muovipinnoitetut) ohutlevyteräkset. Osa 2: Rakennusten ulkokäyttökohteissa käytettävät tuotteet SFS-EN Ruostumattomat teräkset SFS-EN Eurocode 3. Teräsrakenteiden suunnittelu. Osa 1-3: Lisäohjeet kylmävalssatuille muotosauva- ja muotolevyrakenteille Valmis kylmämuovattu rakenne Valmis rakenne täyttää suunnitelma-asiakirjoissa esitetyt mitta-, sijainti-, asennus- ja rakentamistarkkuusvaatimukset ja muut asentamiselle asetetut vaatimukset. Mittatarkkuusvaatimukset ovat rakennusosakohtaisissa luvuissa esitettyjen vaatimusten mukaiset. Standardissa SFS-EN esitetään teräsrakenteiden valmistus- ja asennustoleranssit ja toleransseihin liittyvät luokittelut. Toleranssit on jaettu välittömästi varmuuteen vaikuttaviin olennaisiin toleransseihin ja toiminnallisiin toleransseihin, joille esitetään kaksi luokkaa siten, että luokka 2 on tiukempi. Toleranssiluokat esitetään suunnitelmissa Kylmämuovattujen rakenteiden vaatimustenmukaisuus ja kelpoisuus Ennen asennustöiden aloittamista varmistetaan kokoonpanojen vaatimustenmukaisuus ja kelpoisuus. Asennuksen vaatimustenmukaisuus arvioidaan voimassa olevan Suomen rakentamismääräyskokoelman teräsrakenteita koskevien ohjeiden mukaisesti. Katselmusten tulokset, mittauspöytäkirjat, materiaalien toimitusasiakirjat ja muu kirjallinen materiaali kootaan työmaalla ylläpidettäviin laadunvalvonta-asiakirjoihin, jotka luovutetaan tilaajalle vastaanottotarkastuksessa. Jos suunnittelu ja toteutus perustuvat ohjeisiin B6, noudatetaan niissä esitettyjä ohjeita. Jos suunnittelu ja toteutus perustuvat Eurocode-järjestelmään, noudatetaan standardia SFS-EN ja sen kansallista liitettä sekä toteutuksen osalta standardeja SFS-EN ja SFS-EN SFS-EN Teräs- ja alumiinirakenteiden toteuttaminen. Osa 1: rakenneosien vaatimustenmukaisuuden osoittamiseen
9 9 SFS-EN Metallituotteiden ainestodistukset Kylmämuovattujen rakenteiden tekemisen ympäristövaikutukset Työmaalla tehtävät palonesto- ja maalauskäsittelyt tehdään suunnitelma-asiakirjojen mukaan. Ympäristö suojataan viranomaisen edellyttämällä tavalla pölyltä, melulta ja muulta mahdolliselta haitalta. Hyödynnettävissä oleva metallijäte kerätään erilleen ja toimitetaan uudelleen käytettäväksi. Kierrätykseen kelpaamaton metallijäte, pakkaukset ja mahdollinen muu jäte kuljetetaan, käsitellään ja hävitetään valmistajan sekä määräysten ja ohjeiden mukaan. Ks. myös RunkoRYL:n luvut 11 ja 12. Kylmämuovaamalla valmistettujen kokoonpanojen asennus- ja purkutöissä syntyvän rakennusjätteen käsittely ei yleensä edellytä erityisiä suojaus- tms. toimenpiteitä. Valtioneuvoston päätös rakennusjätteistä. Suomen säädöskokoelma 295/1997. Jäteasetus. Suomen säädöskokoelma 1390/1993. RunkoRYL:n luku 11 Rakennusten ja rakennusosien purkaminen. RunkoRYL RunkoRYL:n luku 12 Haitallisten aineiden purkaminen. RunkoRYL RATU Kosteus- ja mikrobivaurioituneiden rakenteiden purku (2011).
