1 Ohutlevykiinnikkeet... more than you expect

2 Puristekiinnikkeillä voidaan muodostaa ohutlevylle joko sisäkierteinen tai ruuvikierteinen liitoskohta. Ne ovat lujasti perusmateriaalissa paikallaan pysyviä liitoselementtejä. Kiinnikkeisiin voidaan liittää mutterilla tai ruuvilla useita kertoja uudelleen irrotettavia ja kiinnitettäviä kappaleita. Tämä ominaisuus mahdollis taa teollisuuden tuotannon tehostamisen sekä moni mutkaisten ohutlevykappaleiden, mukaan lukien suljettujen kappaleiden käytön. Puristetuotteita on kahta eri tyyppiä, NIITTAUS periaatteella toimivia ja MUOVAUS periaatteella toimivia. Moleat tuotteet asennetaan perusmateriaalissa olevaan porattuun tai lävistettyyn pyöreään reikään tasaisesti puristamalla. 2

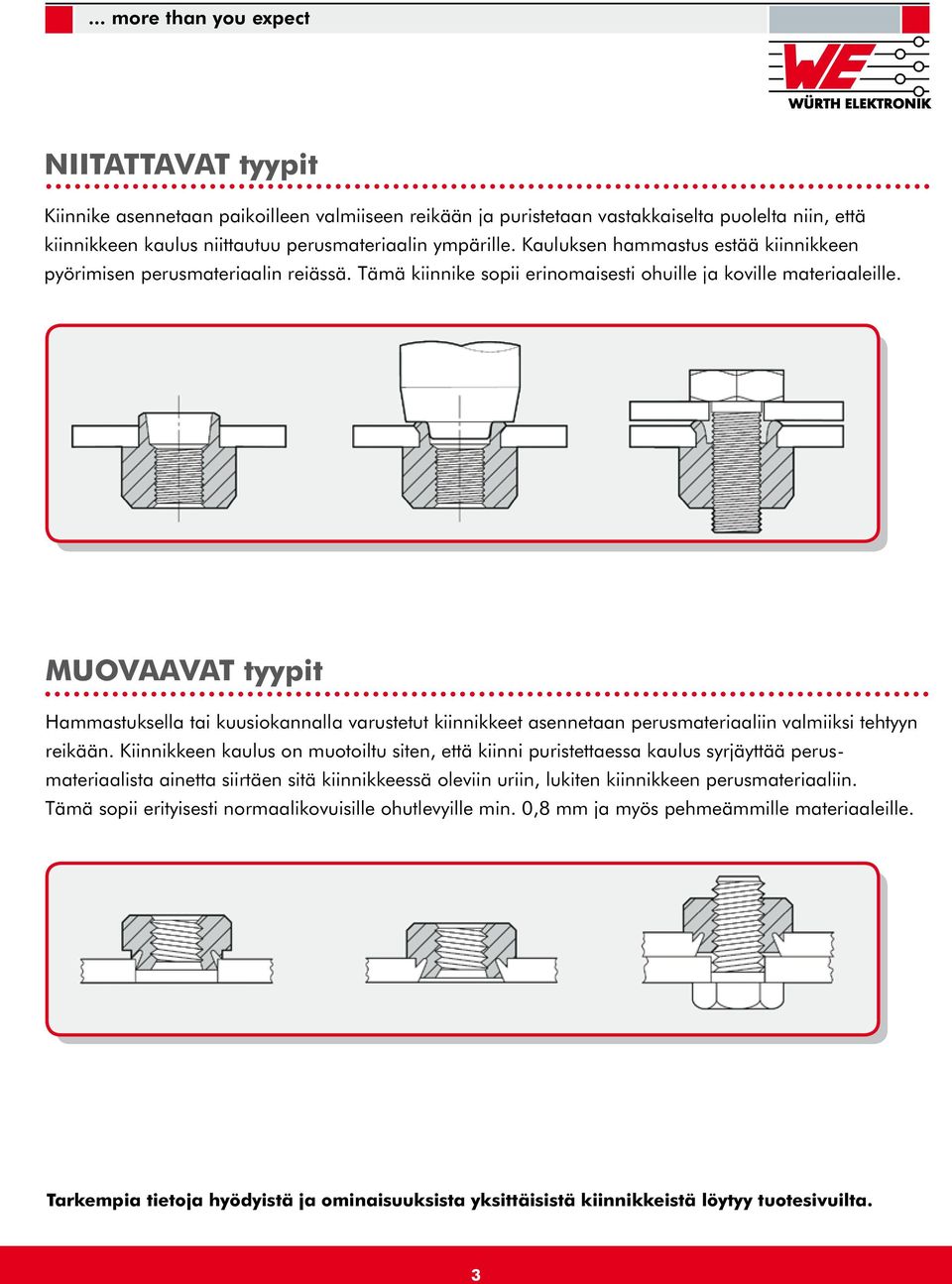

3 NIITATTAVAT tyypit Kiinnike asennetaan paikoilleen valmiiseen reikään ja puristetaan vastakkaiselta puolelta niin, että kiinnikkeen kaulus niittautuu perusmateriaalin ympärille. Kauluksen haastus estää kiinnikkeen pyörimisen perusmateriaalin reiässä. Tämä kiinnike sopii erinomaisesti ohuille ja koville materiaaleille. MUOVAAVAT tyypit Haastuksella tai kuusiokannalla varustetut kiinnikkeet asennetaan perusmateriaaliin valmiiksi tehtyyn reikään. Kiinnikkeen kaulus on muotoiltu siten, että kiinni puristettaessa kaulus syrjäyttää perusmateriaalista ainetta siirtäen sitä kiinnikkeessä oleviin uriin, lukiten kiinnikkeen perusmateriaaliin. Tämä sopii erityisesti normaalikovuisille ohutlevyille min. 0,8 ja myös pehmeäille materiaaleille. Tarkempia tietoja hyödyistä ja ominaisuuksista yksittäisistä kiinnikkeistä löytyy tuotesivuilta. 3

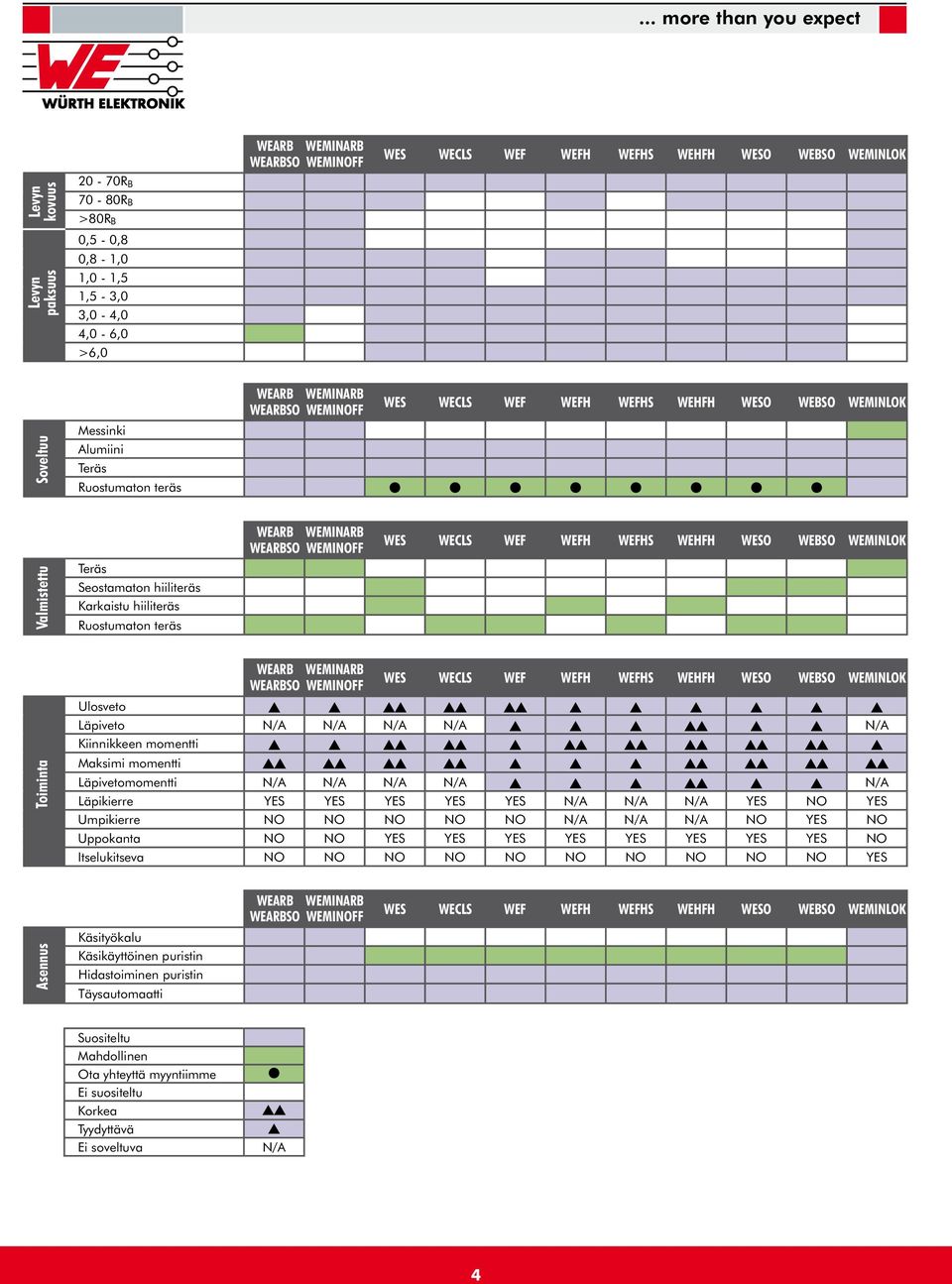

4 Levyn kovuus Levyn paksuus 20-70R B 70-80R B >80R B 0,5-0,8 0,8-1,0 1,0-1,5 1,5-3,0 3,0-4,0 4,0-6,0 >6,0 WEARB WEMINARB WEARBSO WEMINOFF WES WECLS WEF WEFH WEFHS WEHFH WESO WEBSO WEMINLOK Soveltuu Messinki Alumiini Teräs Ruostumaton teräs WEARB WEMINARB WEARBSO WEMINOFF WES WECLS WEF WEFH WEFHS WEHFH WESO WEBSO WEMINLOK Valmistettu Teräs Seostamaton hiiliteräs Karkaistu hiiliteräs Ruostumaton teräs WEARB WEMINARB WEARBSO WEMINOFF WES WECLS WEF WEFH WEFHS WEHFH WESO WEBSO WEMINLOK Toiminta Ulosveto Läpiveto N/A N/A N/A N/A N/A Kiinnikkeen momentti Maksimi momentti WEARB WEMINARB WEARBSO WEMINOFF WES WECLS WEF WEFH WEFHS WEHFH WESO WEBSO WEMINLOK Läpivetomomentti N/A N/A N/A N/A N/A Läpikierre YES YES YES YES YES N/A N/A N/A YES NO YES Umpikierre NO NO NO NO NO N/A N/A N/A NO YES NO Uppokanta NO NO YES YES YES YES YES YES YES YES NO Itselukitseva NO NO NO NO NO NO NO NO NO NO YES Asennus Käsityökalu Käsikäyttöinen puristin Hidastoiminen puristin Täysautomaatti WEARB WEMINARB WEARBSO WEMINOFF WES WECLS WEF WEFH WEFHS WEHFH WESO WEBSO WEMINLOK Suositeltu Mahdollinen Ota yhteyttä myyntiie Ei suositeltu Korkea Tyydyttävä Ei soveltuva N/A 4

5 WEARB ja WEARBSO WEARB ja WEARBSO ovat sisäkierteisiä niittausmuttereita, joiden kaulus on haastettu. Asennettaessa kaulus niittautuu reiän ympärille ja haastus puristuu perusmateriaaliin varmistaen lujan ja paikallaan pysyvän kiinnikkeen. WEMINARB WEMINARB on WEARB pienoiskoossa. Se on suunniteltu erityisesti kohteisiin, joissa tilankäyttö on rajoitettu. WEMINLOK WEMINLOK sisältää WEMINARBIN ominaisuuksien lisäksi kokometallisen kierrelukituksen. WES ja WECLS WES ja WECLS ovat puristemuttereita, jotka asennetaan valmiiseen reikään ja jotka lukittuvat paikalleen muovaamalla perusmateriaalia kiinnikkeissä oleviin uriin ja haastuksiin. WEFH ja WEFHS WEFH ja WEFHS ovat puristeruuveja, jotka asennetaan valmiiseen reikään ja jotka lukkiutuvat paikalleen muovaamalla perusmateriaalia kiinnikkeissä oleviin uriin ja haastuksiin. WEHFH WEHFH on puristeruuvi, joka asennetaan valmiiseen reikään ja joka lukkiutuu paikalleen muovaamalla perusmateriaalia kiinnikkeessä oleviin uriin ja haastuksiin. Tämä on suunniteltu erityistä lujuutta vaativiin liitoksiin. WEF WEF on tasopuristemutteri, joka mahdollistaa tasaisen pinnan perusmateriaalin kuallekin puolelle. Asennettaessa kuusiokanta uppoaa perusmateriaaliin syrjäyttäen sitä kiinnikkeessä olevaan uraan, lukiten kiinnikkeen perusmateriaaliin. WEBSO ja WESO WEBSO ja WESO ovat puristeholkkeja, jotka mahdollistavat kiinnityksen eri etäisyyksille ohutlevystä. Asennettaessa kuusiokanta uppoaa perusmateriaaliin syrjäyttäen sitä kiinnikkeessä olevaan uraan, lukiten kiinnikkeen perusmateriaaliin. 5

6 NIITTAUSMUTTERI WEARB ja WEARBSO ovat sisäkierteisiä niittausmuttereita, joiden kaulus on haastettu. Asennettaessa kaulus niittautuu reiän ympärille ja haastus puristuu perus-materiaaliin varmistaen lujan ja paikallaan pysyvän kiinnikkeen. EDUT Soveltuu hyvin ohuille sekä koville materiaaleille Soveltuu hyvin alumiinille, kevytmetallille, magnesiumille jne. Voidaan asentaa käsityökaluilla tai automaateilla Soveltuu sekä poratuille että meistetyille rei ille Soveltuu materiaaleille aina 6 paksuuteen asti Soveltuu myös kahden levyn yhteen liittämiseen ASENNUS JA SUUNNITTELUOHJEET REIÄN KOKO OHUTLEVYSSÄ Reikä voidaan tehdä joko poraamalla tai meistämällä. Toleranssi tulee olla -0,00 +0,1 ASENNUS Parhaan asennustuloksen saavuttamiseksi on tärkeää käyttää oikein valmistettua niittaustyökalua (katso sivu 12). Tasaisen tuloksen saavuttamiseksi on suositeltavaa käyttää puristinta. Pieniä määriä voi asentaa myös käsityökaluilla. MUTTERITYYPIT Missä kauluksen muotoutumiselle on tilaa suositellaan käytettäväksi seuraavaa suurempaa kauluskokoa. KÄYTTÖ Parhaan liitoksen muodostamiseksi on suositeltavaa asentaa ruuvi kauluksen puolelta, vaikkakin myös mutterin puolelta voidaan asennus suorittaa 6

7 Tekniset tiedot: WEARB, WEARBSO Mutteri Korotusmutteri WEARB WEARBSO MATERIAALI: - Teräs, sinkitty MITAT Halk. kaulus A Halk. runko B Korkeus runko C pituus D WEARBSO Suositeltu reiän halk. -0,00+0,10 M2.5, M M M M M M M WEARBSO - Pituudet MILLIMETRIÄ KAULUS LEVYN PAKSUUS KAULUS LEVYN PAKSUUS swg TILAUSOHJE TUOTE KIERRE KAULUS WEARB WEARB-M4-008 WEARB-M4-008 WEARB-M4-008 TUOTE KIERRE KAULUS PITUUS WEARBSO WEARBSO-M MM-Z WEARBSO-M MM-Z WEARBSO-M MM-Z WEARBSO-M MM-Z 7

8 PIENOISNIITTAUSMUTTERI... more than you expect WEMINARB ja WEMINOFF ovat pienikokoisia sisäkierteisiä niittaus muttereita, joiden kaulus on haastettu. Asennettaessa kaulus niittautuu reiän ympärille ja haastus puristuu perusmateriaaliin varmistaen lujan ja paikallaan pysyvän kiinnikkeen. Tuote on suunniteltu erityisesti paikkoihin joissa tilankäyttö on rajoitettu. EDUT Soveltuu hyvin ohuille, sekä koville materiaaleille Soveltuu hyvin alumiinille, kevytmetallille, magnesiumille jne. Voidaan asentaa käsityökaluilla tai automaateilla Soveltuu sekä poratuille että meistetyille rei ille Soveltuu 0,5 3,0 paksuille materiaaleille Voidaan asentaa ahtaisiin paikkoihin tai lähelle levyn reunaa ASENNUS JA SUUNNITTELUOHJEET REIÄN KOKO OHUTLEVYSSÄ Reikä voidaan tehdä joko poraamalla tai meistämällä. Toleranssi tulee olla -0,00 +0,1 ASENNUS Parhaan asennustuloksen saavuttamiseksi on tärkeää käyttää oikein valmistettua niittaustyökalua (katso sivu 12). Tasaisen tuloksen saavuttamiseksi on suositeltavaa käyttää puristinta. Pieniä määriä voi asentaa myös käsityökaluilla. MUTTERITYYPIT Missä kauluksen muotoutumiselle on tilaa suositellaan käytettäväksi seuraavaa suurempaa kauluskokoa. KÄYTTÖ Parhaan liitoksen muodostamiseksi on suositeltavaa asentaa ruuvi kauluksen puolelta, vaikkakin myös mutterin puolelta voidaan asennus suorittaa 8

9 Tekniset tiedot: WEMINARB, WEMINOFF Mutteri Korotusmutteri WEMINARB WEMINOFF MATERIAALI: - Teräs, sinkitty MITAT Halk. kaulus A Halk. runko B Korkeus runko C pituus D WEMINOFF Suositeltu reiän halk. -0,00+0,10 M M M M M M M M WEMINOFF - Pituudet MILLIMETRIÄ KAULUS LEVYN PAKSUUS TILAUSOHJE TUOTE KIERRE KAULUS WEMINARB WEMINARB-M4-008 WEMINARB-M4-008 WWEMINARB-M4-008 TUOTE KIERRE KAULUS PITUUS WEMINOFF WEMINOFF-M MM WEMINOFF-M MM WEMINOFF-M MM WEMINOFF-M MM 9

10 LUKITSEVA PIENOISNIITTAUSMUTTERI WEMINLOK on sisäkierteinen lukitseva niittausmutteri jonka kaulus on haastettu. Asennettaessa kaulus niittautuu reiän ympärille ja haastus puristuu perus-materiaaliin varmistaen lujan ja paikallaan pysyvän kiinnikkeen. Ruuvin lukitus perustuu mutterin kokometalliseen lukitsevuuteen. EDUT Soveltuu hyvin ohuille, sekä koville materiaaleille Soveltuu hyvin alumiinille, kevytmetallille, magnesiumille jne. Voidaan asentaa käsityökaluilla tai automaateilla Soveltuu sekä poratuille että meistetyille rei ille Soveltuu 0,5 3,0 paksuille materiaaleille Poistaa lukitusaluslevyn tarpeen ASENNUS JA SUUNNITTELUOHJEET REIÄN KOKO OHUTLEVYSSÄ Reikä voidaan tehdä joko poraamalla tai meistämällä. Toleranssi tulee olla -0,00 +0,1 ASENNUS Parhaan asennustuloksen saavuttamiseksi on tärkeää käyttää oikein valmistettua niittaustyökalua (katso sivu 12). Tasaisen tuloksen saavuttamiseksi on suositeltavaa käyttää puristinta. Pieniä määriä voi asentaa myös käsityökaluilla. MUTTERITYYPIT Missä kauluksen muotoutumiselle on tilaa suositellaan käytettäväksi seuraavaa suurempaa kauluskokoa. KÄYTTÖ Parhaan liitoksen muodostamiseksi on suositeltavaa asentaa ruuvi kauluksen puolelta, vaikkakin myös mutterin puolelta voidaan asennus suorittaa. 10

11 Tekniset tiedot: WEMINLOK MATERIAALI: - Teräs, sinkitty ja vahattu MITAT Halk. kaulus A Halk. runko B Korkeus runko C Suositeltu reiän halk. -0,00+0,10 M M M M M KAULUS LEVYN PAKSUUS TILAUSOHJE TUOTE KIERRE RUNKO WEMINLOK WEMINLOK-M4-008 WEMINLOK-M4-008 WEMINLOK-M

12 ASENNUSOHJEET NIITTAUS Tyypit WEARB, WEARBSO, WEMINARB, WEMINOFF, WEMINLOK Niittausmutterit asennetaan puristamalla mutteri paikoilleen oikeankokoisen meistin avulla. 1. Lävistä tai poraa suositustaulukon mukainen reikä ohutlevyyn. 2. Käyttämällä oikeanlaista työkalua purista niittimutteri kiinni ohutlevyyn yhdellä puristuksella. 3. Asenna komponentti ohutlevyyn. MEISTIN MITAT A WEARB & WEARBSO MEISTI B C D E WEMINARB, WEMINOFF & WEMINLOK MEISTI M M M M M M M M M M Kaikki meistit karkaistuja, materiaali hopeateräs A B C D E 12

13 TESTIARVOT NIITTAUS Niittausmuttereille voidaan antaa seuraavat liitokseen liittyvät testiarvot. Nämä ovat kuitenkin vain viitteelliset sillä liitoksen lujuuteen vaikuttavat. käytettyjen materiaalien ominaisuudet, reiän koko, asennuksen tapa, jne. WEARB ULOSVETO - Newtoneita WEMINARB Ohutlevyn paksuus Ulosvetovoiman kesto Mitattu arvo niittauksen ulosvetovoiman kestosta WEARB MOMENTIN KESTO - Nm ULOSVETO - Newtoneita Ohutlevyn paksuus WEMINARB Ohutlevyn paksuus Kiinnikkeen momentin kesto Mitattu arvo niitatun kiinnikkeen momentin kestosta HUOM. Testitulokset on saatu käyttämällä ohutlevyä 63RB (116VPN) laboratorio olosuhteissa. Nämä voivat poiketa todellisista arvoista. Lisätietoja tarvittaessa myynnistäe MOMENTIN KESTO - Nm Ohutlevyn paksuus 13

14 MUOVAAVA PURISTEMUTTERI Muovaavat puristemutterit WES ja WECLS ovat sisäkierteellisiä liitoselementtejä, jotka asennetaan ohutlevyyn puristamalla. Puristemutterin rungossa olevat ura ja haastus muovaavat asennettaessa ohutlevyn materiaalia niin, että saadaan luja liitos. EDUT Korkea momentinkesto Liitoksen vastakkainen puoli täysin tasainen Pieni ja siisti liitos Helppo asennus puristamalla ASENNUS JA SUUNNITTELUOHJEET ESIREIKÄ Reiät voi tehdä joko lävistämällä tai poraamalla. Toleranssi on -0,00 / +0,08. OHUTLEVYN MATERIAALI Teräslevyn materiaalin kovuuden tulee olla väheän kuin 80Rb (150VPN). Ruostumattoman teräslevyn kovuuden tulee olla väheän kuin 70Rb (128VPN). OHUTLEVYN PAKSUUS Muovaavat puristemutterit ja holkit voidaan asentaa aina 0,8 paksuudesta alkaen (M2-M5) kiinnikkeen kauluksen mukaan oheisen taulukon mukaisesti. KAULUKSEN VALINTA Valitse aina pisin mahdollinen kaulus parhaan lujuuden saavuttamiseksi. ASENNUS SUUNTA Suositeltu liitokseen asentaminen on aina mutterin tai holkin vastakkaiselta puolelta. ASENNUS Asennus tulee aina tehdä puristamalla. Ei koskaan lyömällä. 14

15 Tekniset tiedot: WES, WECLS MATERIAALI: - Teräs, sinkitty WES - Ruostumaton teräs WECLS M2 M2.5 M3 M3.5 M4 M5 M6 M8 M10 M12 Kaulus No. Ohutlevyn paksuus (min.) A (max) Suositeltu esireikä Kauluksen halk. C (max) Runko halk. E Korkeus T Minimi etäisyys ohutlevyn reunaan TILAUSOHJE TUOTE KIERRE RUNKO WES WES-M4-1 WES-M4-1 WES-M4-1 TUOTE KIERRE RUNKO WECLS WECLS-M4-1 WECLS-M4-1 WECLS-M4-1 15

16 PURISTERUUVI Muovaavat puristeruuvit WEFH ja WEFHS ovat ulkokierteellisiä liitoselementtejä jotka asennetaan ohutlevyyn puristamalla. Puristeruuvin kannassa olevat ura ja haastus muovaavat asennettaessa ohutlevyn materiaalia niin, että saadaan luja liitos. EDUT Helppo asennus puristamalla Korkea momentinkesto Siisti liitos Liitoksen vastakkainen puoli tasainen ASENNUS JA SUUNNITTELUOHJEET Käytä asennettaessa puristusvoimaa vain niin paljon, että saavutetaan tasainen kannan upotus. Liiallista puristusvoiman käyttöä on vältettävä. Asennuksen puristusvoimat vaihtelevat ohutlevyn materiaalista ja puristekiinnikkeen kannan koosta riippuen. Tarkeat asennusohjeet sivulla 24. HUOMIOITAVAA Tietyissä asennus yhdistelmissä riippuen puristetuotteen koosta ja ohutlevyn paksuudesta on alasimessa oltava senkkaus. Senkkaus tarvitaan puristeruuveille kooltaan M5, asennettaessa ohutlevyihin paksuudeltaan 1,5. Puristeruuvit M6 vaativat myös senkkauksen ohutlevyn paksuuden ollessa 2,5. OHUTLEVYN MATERIAALI Teräslevyn materiaalin kovuuden tulee olla väheän kuin 80Rb (150VPN). Ruostumattoman teräslevyn kovuuden tulee olla väheän kuin 70Rb (128VPN). ESIREIKÄ Reiät voi tehdä joko lävistämällä tai poraamalla. Toleranssi on -0,00 / +0,08. 16

17 Tekniset tiedot: WEFH, WEFHS MATERIAALI: - Teräs, sinkitty WEFH - Ruostumaton teräs WEFHS MITAT kannan halk. E max Minimi ohutlevyn paksuus Minimi etäisyys ohutlevyn reunaan Suositeltu esireikä -0,00+0,10 Vapaa reikä alasimessa Maksimi suositeltu kiertomomentti Nm M M M M M M M M WEFH, WEFHS PITUUDET (L) M2-2.5 M3 M3.5-4 M5 M6 M8 TILAUSOHJE TUOTE KIERRE PITUUS WEFH WEFH-M4-12 WEFH-M4-12 WEFH-M4-12 TUOTE KIERRE PITUUS WEFHS WEFHS-M4-12 WEFHS-M4-12 WEFHS-M

18 SUURILUJUUS PURISTERUUVI Muovaava suurilujuus puristeruuvi WEHFH on suunniteltu suurempaa lujuutta vaativiin liitoksiin, joissa ei vaadita puristeruuvin kannan uppoamista ohutlevyn pinnan tasalle. EDUT Helppo asennus puristamalla Korkea momentinkesto Siisti ja luja liitos ASENNUS JA SUUNNITTELUOHJEET ESIREIKÄ On suositeltavaa, että esireikä ohutlevylle tehdään lävistämällä, vaikka poraamalla tehtykin käy. Reiän oltava kuitenkin puhdas jäysteistä. Toleranssi -0,00 / +0,13. ASENNUS Asennus on tehtävä tasaisesti puristamalle oikeaan syvyyteen. Tarkeat ohjeet sivulla 24. OHUTLEVYN PAKSUUS Alasimen senkkausta on käytettävä seuraavasti: Materiaali M4 0,80-1,19 M5 0,90-1,29 M6 1,00-1,49 M8 1,50-1,99 OHUTLEVYN MATERIAALI Teräslevyn materiaalin kovuuden tulee olla väheän kuin 80Rb (150VPN). 18

19 Tekniset tiedot: WEHFH MATERIAALI: - Karkaistu teräs, sinkitty MITAT Kannan halk. E Maksimi kannan korkeus T Maksimi kierteetön osa S Minimi ohutlevyn paksuus Minimi etäisyys ohutlevyn reunasta Suositeltu esireikä -0,00+0,13 Vapaa reikä alasimessa Maksimi suositeltu kiertomomentti Nm M M M M M PITUUDET (L) M4 M5 M6 M8 M10 TILAUSOHJE TUOTE KIERRE PITUUS WEFH WEHFH-M4-12-Z WEHFH-M4-12-Z WEHFH-M4-12-Z 19

20 TASOPURISTEMUTTERI Tasopuristemutteri WEF on suunniteltu antamaan ohutlevyn molein puolin pinnan tasalla oleva liitos. Puristamalla tasopuristemutteri paikalleen kuusiokanta uppoaa ohutlevyyn muovaten ohutlevyn materiaalia kannan alla olevaan uraan muodostaen lujan liitoksen. EDUT Mahdollistaa liitoksen paikkaan jossa tilankäyttö on rajallinen Helppo asennus Korkea momentinkesto Korkea ulosvetovoimankesto Tasainen pinta liitoksen molein puolin ASENNUS JA SUUNNITTELUOHJEET ESIREIKÄ Esireiän tulee olla -0,00 +0,08 toleranssissa OHUTLEVYN KOVUUS Ruostumattoman teräslevyn kovuuden tulee olla väheän kuin 70Rb (128VPN). ASENNUS Asennus on aina tehtävä tasaisesti puristamalla, ei koskaan lyömällä. OHUTLEVYN PAKSUUS Katso taulukko sivu 21. KAULUS On suositeltavaa käyttää aina korkeinta mahdollista kauluskokoa ohutlevyn paksuudelle. Tämä antaa lujian mahdollisen liitoksen. ASENNUSSUUNTA Kuormitus tulee asentaa kauluksen suunnasta. 20

21 Tekniset tiedot: WEF MATERIAALI: - Ruostumaton teräs MITAT M2 M2.5 M3 M3-3.5 M3.5 M4 M5 M6 Kaulus No. Ohutlevy paksuus A (max) Esireikä -0,00 +0,08 Kauluksen halk. C (max) Runko A/F H Minimi etäisyys levyn reunasta TILAUSOHJE TUOTE KIERRE KAULUS WEF WEF-M4-1 WEF-M4-1 WEF-M4-1 21

22 PURISTEHOLKKI Puristeholkit WESO ja WEBSO ovat suunniteltu puristamalla ohutlevyyn asennettaviksi korotus- tai väliholkeiksi. Puristamalla liitoselementti paikalleen kuusiokanta uppoaa ohutlevyyn muovaten ohutlevyn materiaalia kannan alla uraan muodostaen lujan liitoksen. EDUT Paikallaan pysyvä liitoselementti Saatavana läpireiällä tai sokeana Tasainen pinta liitoksen toiselle puolelle Siisti asennus Laaja mittavalikoima ASENNUS JA SUUNNITTELUOHJEET ESIREIKÄ Esireiän tulee olla -0,00 +0,08 toleranssissa. ASENNUS Asennus on aina tehtävä tasaisesti puristamalla, ei koskaan lyömällä. OHUTLEVYN MATERIAALI Teräslevyn materiaalin kovuuden tulee olla väheän kuin 80Rb (150VPN). Ruostumattoman teräslevyn kovuuden tulee olla väheän kuin 70Rb (128VPN). 22

23 Tekniset tiedot: WESO, WEBSO WESO WEBSO MATERIAALI: - Karkaistu teräs, sinkitty WESO & WEBSO - Ruostumaton teräs WESOS & WEBSOS MITAT Ohutlevy paksuus Esireikä +0,08-0,00 C +0,00-0,13 A/F H Kierteetön osa B Minimi etäisyys levyn reunasta M2.5 M3 > M3-3,5 > M3.5 > M4 > M5 > PITUUDET WESO KIERTEETÖN PITUUS M2.5 NONE PITUUDET WESO KIERTEETÖN PITUUS M3-M5 NONE PITUUDET WEBSO KIERTEETÖN PITUUS M PITUUDET WEBSO KIERTEETÖN PITUUS M3-M TILAUSOHJE TUOTE KIERRE PITUUS WESO WESO-M4-12 WESO-M4-12 WESO-M4-12 TUOTE KIERRE PITUUS WEBSO WEBSO-M4-12 WEBSO-M4-12 WEBSO-M

24 PURISTEKIINNIKKEIDEN ASENNUS VIITTEELLINEN ASENNUSVOIMATAULUKKO kn WES PURISTEKIINNIKKEILLE NS4 1 / 2 Alumiiniseos H515W Alumiiniseos 1/ 2 Kova messinki Kylmävalssattu teräs M2 & M M3 & M M M M M M M Kaikki puristekiinnikkeet ovat helppoja asentaa ilman erikoistyökaluja. Puristekiinnike asennetaan perusmateriaaliin tasaisesti puristamalla. On suositeltavaa tehdä asennus lävistettyyn reikään. WES & WECLS PURISTEMUTTERIN ASENNUS 1. Lävistä suositellun mukainen reikä ohutlevyyn ja asenna puristekiinnike suoraan paikalleen. 2. Purista kiinnike sopivan kokoisella työkalulla kiinnikkeen päältä tasaisesti kiinnikkeen kantaan asti. 3. Asenna kiinnitettävä ruuvi puristekiinnikkeen vastakkaiselta puolelta. WEF TASOPURISTEMUTTERIN ASENNUS 1. Lävistä suositellun mukainen reikä ohutlevyyn ja asenna puristekiinnike suoraan paikalleen. 2. Purista kiinnike työkalulla kiinnikkeen päältä niin, että kanta uppoaa ohutlevyyn. 3. Asenna kiinnitettävä ruuvi puristekiinnikkeen kuusiokannan vastakkaiselta puolelta. WESO & WEBSO PURISTEHOLKIN ASENNUS 1. Lävistä suositellun mukainen reikä ohutlevyyn ja asenna puristekiinnike suoraan paikalleen. 2. Purista kiinnike työkalulla kiinnikkeen päältä niin, että kanta uppoaa ohutlevyyn. 3. Asenna kiinnitettävä ruuvi puristekiinnikkeen kuusiokannan vastakkaiselta puolelta. A reikä alasimessa M M M M M Meisti Alasin 24

25 Asennusohjeet WEFH & WEFHS PURISTERUUVIN ASENNUS ALASIN A C Ruuvi M M M M M M M M Meisti Alasin Ruuvin pituus (1/4 ) WEHFH & WEHFHS PURISTERUUVIN ASENNUS Alasin normaali Alasin ohuelle levylle Meisti Asennus Ohutlevy Meisti Ruuvi Alasin TYÖKALUJEN MITOITUS MEISTI ALASIN Halk. D Syvyys F Min. pituus Läpireikä C Senkkaus A Ohutlevyn paksuus M L M L M L M L M L

26 TEKNISIÄ OMINAISUUKSIA Kuvat osoittavat kiinnikkeen momentin, ulosvetovoiman ja läpivetomomentin arvoja. KIINNIKKEEN MOMENTTI Kiinnikkeen momentti Nm KIINNIKKEEN MOMENTTI ULOSVETOVOIMA Ulosvetovoima N ULOSVETOVOIMA Ulosvetovoima N LÄPIVETOMOMENTTI LÄPIVETOMOMENTTI Läpiveto Nm Nämä arvot ovat teräslevyllä 68 R B (126 VPN) laboratorio-olosuhteissa mitattuja arvoja ja vain viitteellisiä 26

27 KALEI-PURISTEMUTTERI Kalei mutteri asennetaan manuaalisesti tai puristimella porattuun tai lävistettyyn reikään. Kauluksen muotoilu rihloilla antaa kiinnitykselle suuren vääntövarmuuden. Kalei mutteri on tarkkuustyöstetty ja sopii automaatti syöttöön. Käsityökalu: Manuaaliseen kiinnitykseen käytettävä Kalei työkalua. Puristin: Sarjatuotantoon tarvitaan yksinkertainen puristin- ja syöttölaite. Koko Levyn vahvuus Avainväli Alkureikä d H11 Ø d Ø d Ø Kauluksen korkeus h Korkeus h M2 1 5,5 4,5 4,5 4,70 0,9 3, M ,5 4,5 4,5 4,70 0,9 3, M ,5 4,5 4,5 4,70 0,9 3, M ,5 4,5 4,5 4,70 0,9 3, M3 1 5,5 4,5 4,5 4,70 0,9 3, M4 1 7,0 5,5 5,5 5,75 0,9 3, M5 1 8,0 6,5 6,5 6,75 0,9 4, M6 1 10,0 8,0 8,0 8,30 0,9 5, M8 2 13,0 10,0 10,0 10,30 1,9 6, M ,0 12,5 12,5 12,85 1,9 8, M ,0 14,5 14,5 14,75 2,9 10, M ,0 18,5 18,5 18,75 2,4 13, M ,0 23,0 23,0 23,40 3,9 16, Koodi 27

28 NIITTIMUTTERIT Yksinkertainen ja ideaalinen käyttökohteen ollessa ohut materiaali johon on saatava kierteet. Kiinnitys vastakkaiselta puolelta ja kiinnittyy pysyvästi niitattuna. Sopii materiaali paksuuksille 0,25-8,0. Saatavana eri materiaaleissa: Teräs, Alumiini, Ruostumaton teräs mitat: M3 - M12 MALLIT: Pyöreä Tavallisin käytettäessä teräslevyä, normaalikuormituksin Pyöreä Rihlattu: Antaa parean vääntövoima pidon Kuusio: Antaa parhaian vääntövoima pidon suurissa kuormituksissa. KANTAMALLIT: Tasakanta: Tavallisin käytössä jolloin kannan ei tarvitse olla pinnan mukainen Uppokanta: Käytetään kun tarvitaan kiinnitys pinnan tasaan Pienkanta: Käytetään levyssä kun tarvitaan pinna tasainen kiinnitys AVOIN TAI SULJETTU MALLI: Avoin: Tavallisin kun tarvitaan tehokas ja vahva läpimenevä mutterikierre, ilman erikoisia vaatimuksia kiinnityksen tiiviydestä. Suljettu: Antaa neste-tiiviin kiinnityksen sekä suojaa lialta ja korroosiolta, tärkeä silloin kun tuote maalataan eikä kierteitä suojata. TYÖKALUT Työkalut ovat tärkeät käytettäessä niittimuttereita. Ne ovat vahvoja ja helppokäyttöisiä. Suukappale ja vetopultti ovat helppoja vaihtaa. Sama työkalu soveltuu erikokoisten muttereiden asennukseen. Saatavana on helppokäyttöisiä manuaalisia käsityökaluja, kuin myös paineilmalla ja hydrauliikalla varustettuja koneita. Niittimutteri kiinnitetään porattuun tai lävistettyyn reikään normaalitoleransseilla. Mutteri kierretään työkalun vetopulttiin manuaalisesti tai automaattisesti riippuen työkalutyypistä. Kun työkalun vetopultti vedetään taakse, laajenee kierteetön osa niitistä radiaalisesti ja mutteri niittautuu kiinni työstettävään materiaaliin. Työkalun vetopultti kierretään auki vastakkaiseen suuntaan ja näin niittimutteri on kiinnittynyt. 28

29 NIITTIMUTTERI PYÖREÄ, PIENIKANTA, URITETTU RUOSTUMATON TERÄS A2 Koodi Materiaalivahvuus E Runko Laippa Pituus Pora Ø Leikkaus Veto d1 d2 L voima N voima N Momentti max. Nm M4 0,5-2 6,0 7,0 11,0 6, , M5 0,5-3 6,9 8,0 12,0 7, , M6 0,5-3 8,9 10,0 14,5 9, , M8 0,5-3 10,9 12,0 16,0 11, ,6 NIITTIMUTTERI OSAKUUSIO, PIENIKANTA RUOSTUMATON TERÄS A2 Koodi Materiaalivahvuus E S1 d2 L Runko Laippa Pituus Reikä S1 Leikkaus voima N Veto voima N Momentti max. Nm M4 0,5-2,5 5,9 6,8 10,6 6, , M5 0,5-3 6,9 8,0 11,6 7, , M6 0,7-3 8,9 10,0 14,5 9, , M8 0,8-3,3 10,9 12,0 15,8 11, ,5 NIITTIMUTTERI PYÖREÄ, LAIPPAKANTA, URITETTU RUOSTUMATON TERÄS A2 Koodi Materiaalivahvuus E d1 d2 L voima N voima N Momentti max. Nm Runko Laippa Pituus Pora Ø Leikkaus Veto M4 0,25-2 6,0 9,0 10,0 6, , M5 0,5-3,0 6,9 10,0 12,0 7, , M6 0,5-3 8,9 13,0 14,5 9, , M8 0,5-3 10,9 15,0 16,0 11, , M10 1,0-3,5 13,0 17,0 19,0 13,10 29

30 NIITTIMUTTERI PYÖREÄ, LAIPPAKANTA, URITETTU TERÄS SINKITTY Koodi Materiaalivahvuus E Runko Laippa Pituus Pora Ø Leikkaus Veto d1 d2 L voima N voima N Momentti max. Nm M4 0,25-3 6,0 9,0 9,5 6, , M4 3-4,5 6,0 9,0 12, M5 0,25-3 6,9 10,0 12,0 7, , M5 3-5,5 6,9 10,0 15, M6 0,5-6 8,9 13,0 14,5 9, , M6 3-5,5 8,9 13,0 16, M8 0,5-3 10,9 16,0 16,5 11, , M10 0,5-3,5 13,0 19,0 19,5 13, ,0 NIITTIMUTTERI PYÖREÄ, PIENIKANTA, URITETTU TERÄS SINKITTY Koodi Materiaalivahvuus E d1 d2 L Runko Laippa Pituus Pora Ø Leikkaus voima N Veto voima N Momentti max. Nm M4 0,5-2 6,0 7,0 10,4 6, , M5 0,5-3 6,9 8,0 11,5 7, , M6 0,5-3 8,9 10,0 14,5 9, , M8 0,8-4,5 10,9 12,0 16,8 11, ,5 NIITTIMUTTERI KUUSIO, LAIPPAKANTA TERÄS SINKITTY Koodi Materiaalivahvuus E S1 d2 L S1 voima N voima N max. Nm Runko Laippa Pituus Reikä Leikkaus Veto M4 0,25-2 6,0 9,0 10,0 6, , M5 0,5-3,0 6,9 10,0 13,0 7, , M6 0,5-3,0 8,9 13,0 14,5 9, , M8 0,5-3,0 10,9 16,0 16,5 9, , M10 0,5-3,0 13,0 19,0 21,0 13, ,0 30

31 NIITTIMUTTERI OSAKUUSIO, PIENIKANTA TERÄS SINKITTY Koodi Materiaalivahvuus E S1 d2 L S1 voima N voima N max. Nm Runko Laippa Pituus Reikä Leikkaus Veto M4 0,5-2 6,3 7,8 10,5 6, , M5 0,5-2,5 7,1 8,8 12,0 7, , M6 0,7-3 9,5 11,2 15,0 9, , M8 0,8-3 10,5 12,2 16,0 10, ,0 NIITTIMUTTERI OSAKUUSIO, PIENI, PIENIKANTA TERÄS SINKITTY Koodi Materiaalivahvuus E S1 d2 L Runko Laippa Pituus Reikä S1 Leikkaus voima N Veto voima N Momentti max. Nm M4 0,5-2 5,9 6,8 10,6 6, , M5 0,5-3 6,9 8,0 11,6 7, , M6 0,5-3 8,9 10,0 14,5 9, ,0 31

32 VETONIITIT ALUMIINI / TERÄS LAIPPAKANTA Koodi d1 x L Aine Leikkaus Veto d2 Pora Ø k w vahvuus voima N voima N ,4x4 0,5-2,0 5 2,50 0,55 1, ,4x6 2,0-4, ,4x8 4,0-6, ,2x6 1,5-3,5 6,5 3,30 0,80 1, ,2x8 3,5-5, ,2x8 Musta 3,5-5, ,2x8 Valkoinen 3,5-5, ,2x10 5,5-7, ,2x12 7,0-9, ,0x6 1,5-3,0 8 4,10 1,00 2, ,0x8 3,0-5, ,0x10 5,0-6, ,0x12 6,5-8, ,8x6 0,5-3,0 9,5 4,90 1,10 2, ,8x8 3,0-4, ,8x10 4,5-6, ,8x12 6,0-8,0 ALUMIINI / TERÄS UPPOKANTA 120* Koodi d1 x L Aine Leikkaus Veto d2 Pora Ø k w vahvuus voima N voima N ,2x6 1,5-3,5 6 3,30 0,90 1, ,2x8 3,5-5, ,2x10 5,5-7, ,2x12 7,0-9, ,0x6 1,5-3,0 7,5 4,10 1,00 2, ,0x8 3,0-5, ,0x10 5,0-6, ,0x12 6,5-8, ,8x6 0,5-3,0 9 4,90 1,20 2, ,8x8 3,0-4, ,8x10 4,5-6, ,8x12 6,0-8,0 32

33 ALUMIINI / RUOSTUMATON TERÄS LAIPPAKANTA Koodi d1 x L Aine Leikkaus Veto d2 Pora Ø k w vahvuus voima N voima N ,2x6 1,5-3,5 6,5 3,30 0,80 1, ,2x8 3,5-5, ,2x10 5,5-7, ,2x12 7,0-9, ,0x6 1,5-3,0 8 4,10 1,00 2, ,0x8 3,0-4, ,0x10 4,5-6, ,0x12 6,5-8, ,8x6 0,5-3,0 9,5 4,90 1,10 2, ,8x8 3,0-4, ,8x10 4,5-6, ,8x12 6,0-8,0 ALUMIINI / TERÄS LAIPPAKANTA PAINEENKESTÄVÄ Koodi d1 x L Aine Leikkaus Veto d2 Pora Ø k w vahvuus voima N voima N ,2x6,5 0,5-2,0 6 3,30 0,90 1, ,2x8 3,0-3, ,2x9,5 3,5-5, ,2x11 5,0-6, ,0x8 0,5-3,5 8 4,10 1,40 2, ,0x9,5 3,5-5, ,0x11 5,0-6, ,8x8,5 0,5-3,5 9,5 4,90 1,50 2, ,8x9,5 3,5-5, ,8x11 5,0-6,5 33

34 ALUMIINI / TERÄS UPPOKANTA 120*, PAINEENKESTÄVÄ Koodi d1 x L Aine Leikkaus Veto d2 Pora Ø k w vahvuus voima N voima N ,8x10 4,5-6,0 9,5 4,90 1,50 2, ,8x12 6,0-8,0 ALUMIINI / RUOSTUMATON TERÄS LAIPPAKANTA, PAINEENKESTÄVÄ Koodi d1 x L Aine Leikkaus Veto d2 Pora Ø k w vahvuus voima N voima N ,2x6 0,5-2,0 6 3,30 0,80 1, ,2x8 2,0-3, ,2x9,5 3,5-5, ,0x8 0,5-3,5 8 4,10 1,30 2, ,0x9,5 3,5-5, ,0x11 5,0-6, ,8x8 0,5-3,0 9,5 4,90 1,50 2, ,8x9,5 3,5-5, ,8x11 5,0-6,5 34

35 ALUMIINI / ALUMIINI LAIPPAKANTA, PAINEENKESTÄVÄ Koodi d1 x L Aine Leikkaus Veto d2 Pora Ø k w vahvuus voima N voima N ,2x8 0,5-2,0 6,3 3,30 1,40 1, ,2x9,5 2,0-5, ,0x9,5 3,5-5,0 8 4,10 1,70 2, ,0x12,5 5,0-8, ,8x9,5 3,5-5,0 9,5 4,90 2,00 2, ,8x11,5 5,0-6, ,8x12,5 6,0-7,5 TERÄS / TERÄS LAIPPAKANTA Koodi d1 x L Aine Leikkaus Veto d2 Pora Ø k w vahvuus voima N voima N ,2x6 1,5-3,5 6,5 3,30 0,80 2, ,2x8 3,5-5, ,2x10 5,5-7, ,2x12 7,0-9, ,2x14 9,0-11, ,0x6 1,5-3,0 8 4,10 1,00 2, ,0x8 3,0-5, ,0x10 5,0-6, ,0x12 6,5-8, ,8x6 0,5-3,0 9,5 4,90 1,10 2, ,8x8 3,0-4, ,8x10 4,5-6, ,8x12 6,0-8, ,0x8 3,0-4,5 9,5 5,10 1,10 2,

36 TERÄS / TERÄS UPPOKANTA 120* Koodi d1 x L Aine Leikkaus Veto d2 Pora Ø k w vahvuus voima N voima N ,0x8 3,0-5,0 7,5 4,10 1,00 2, ,0x10 5,0-6, ,0x12 6,5-8, ,8x8 3,0-4,5 9 4,90 1,20 2, ,8x10 4,5-6, ,8x12 6,0-8,0 TERÄS / TERÄS LAIPPAKANTA, PAINEENKESTÄVÄ Koodi d1 x L Aine Leikkaus Veto d2 Pora Ø k w vahvuus voima N voima N ,2x8 0,5-3,0 6 3,30 1,00 1, ,2x9,5 1,0-4, ,2x12 4,0-7, ,0x8 0,5-3,5 8 4,10 1,40 2, ,0x10 1,0-5, ,0x12 5,0-7, ,8x9,5 1,0-4,0 9,5 4,90 1,70 2, ,8x12 4,0-6,0 36

37 RUOSTUMATON TERÄS / RUOSTUMATON TERÄS LAIPPAKANTA Koodi d1 x L Aine Leikkaus Veto d2 Pora Ø k w vahvuus voima N voima N ,2x6 1,0-3,0 6,2 3,30 1,00 2, ,2x8 3,0-5, ,2x10 5,0-7, ,2x12 6,0-9, ,0x6 1,0-3,0 8 4,10 1,30 2, ,0x8 3,0-5, ,0x10 5,0-6, ,0x12 6,5-8, ,8x8 1,0-3,0 8,7 4,90 1,40 3, ,8x10 4,0-6, ,8x12 6,0-8,0 RUOSTUMATON TERÄS / RUOSTUMATON TERÄS LAIPPAKANTA, PAINEENKESTÄVÄ Koodi d1 x L Aine Leikkaus Veto d2 Pora Ø k w vahvuus voima N voima N ,2x8 0,5-3,0 6 3,30 1,00 1, ,2x9,5 1,0-4, ,0x8 0,5-3,0 8 4,10 1,40 2, ,0x9,5 1,0-4, ,0x12 4,5-7, ,8x9,5 1,0-4,0 9,5 4,90 1,40 2, ,8x12 4,0-6,0 37

38 HITSAUSPULTTI d M 3 M 4 M 5 M 6 M 8 h 0,6 0,6 0,7 0,8 1 d1 0,55 0,55 0,8 0,8 0,5 d2 4,5 5,5 6,5 7,8 9 HITSAUSPULTTI RUOSTUMATON TERÄS A2 Koodi Koko M3X M3X M3X M3X M3X M3X M3X M4X M4X M4x M4X M4x M4X M4x M4x M5X M5x M5X M5X M5X M5X M5X M5X M5x M6X M6X M6X M6X M6x M6X M6X M8X M8X M8X M8X M8X40 HITSAUSPULTTI TERÄS, KUPAROITU CU/ST koodi Koko M3X M3X M4X M4X M4X M4X M5X M5X M5X M5X M6X M6X M6x M6X M6X M6x M8X M8x M8X M8X30 38

39 WE tarjoaa ohutlevykiinnikkeiden lisäksi laajan valikoiman kiinnitysja asennustarvikkeita teollisuuden käyttöön. Keskittämällä hankinnat WE:lle saat kaikki tarvikkeet yhdeltä toimittajalta, jolloin säästät rahaa ja aikaa. 39

40 LIITOKSEN KOKONAISKUSTANNUKSET: KIINNIKKEIDEN HANKINTAHINTA 15% MUUT KUSTANNUKSET 85% 85% Hankinta Kuljetukset Varastointi Tuotannon suunnittelu Liitoksen komponenttien keräily Tiedostojen ylläpitö Välivarastoinnit Kierteitys Reikien tekeminen Työkalujen kunnossapito Kappaleiden kohdistaminen Kiinnikkeiden asennus ja kiristäminen Väli- ja lopputarkastukset Oikea laatu Oikeat kiinnikkeet Oikeaan aikaan Oikeassa paikassa Oikeat tiedot Würth Elektronik Oy 5/2009 TP 170 g/m2 art silk 1000 Würth Elektronik Oy Karhutie Nurmijärvi Puh Fax
