R-nostoAnkkurit. RakMK:n mukainen suunnittelu

Koko: px
Aloita esitys sivulta:

Download "R-nostoAnkkurit. RakMK:n mukainen suunnittelu"

Transkriptio

1 R-nostoAnkkurit RakMK:n mukainen suunnittelu

2 R-NOSTOANKKURIT 1 TOIMINTATAPA MITAT JA MATERIAALIT Mitat ja toleranssit Nostoankkurin materiaalit ja standardit VALMISTUS Valmistustapa Valmistusmerkinnät Laadunvalvonta KAPASITEETIT JA SALLITUT KUORMAT Mitoitusperiaatteet R-nostoankkureiden kapasiteetit NOSTOANKKUREIDEN KÄYTTÖ Käytön rajoitukset Menetelmän vaatimat pienimmät reuna- ja keskiöetäisyydet Kiinnitysalustan raudoitus Betonielementin raudoitus Nostoankkurin betonin murtokartion raudoitus Kyljestä noston lisäraudoitus Elementin tarttuminen muottiin Kapasiteettien korjaus vinossa vedossa R-NOSTOANKKUREIDEN ASENNUS Muottiin kiinnitys ASENNUSTÖIDEN VALVONTA R-ankkureiden asennus NOSTOTARVIKKEET Nostotarvikkeiden käyttö Vaijerinostolenkit Painelevylliset täysmetallinostolenkit

3 1 TOIMINTATAPA R-Group Finland Oy:n valmistamat R-nostoankkurit ovat betoniin ennen sen kovettumista asennettavia, tyssätyillä tartunnoilla varustettuja sisäkierrenostohylsyjä. Sisäkierrenostohylsyt ankkuroituvat betoniin tyssättyjen tartuntojen avulla ja näiden tartuntojen kautta elementin paino ja nostosta aiheutuvat rasitukset siirtyvät nostohylsylle. Nostettaessa betonielementtejä nostoankkureihin kiinnitetään erillinen nostoelin. Nostoelimet voidaan noston jälkeen irrottaa ja käyttää uudelleen. 3

4 2 MITAT ja materiaalit KUVA 1 R-nostoankkurin mitat 2.1 mitat ja toleranssit Taulukko 1 R-nostoAnkkureiden mitat ja toleranssit Nostoankkuri L A d Rd E D B d [mm] [mm] [mm] [mm] [mm] [mm] [mm] ± 2 ± 1 1) ± 2 2) +2/-0 2) R R R R R ) Rd-kierteiden toleranssit 6h ja 6H (DIN405). 2) Mittatoleranssi (DIN1013/EN10060). 4

5 2.2 nostoankkureiden materiaalit ja standardit Osa Nostoankkurin tunnus Materiaali Standardi Ankkurointitappi R, Rr, Rh S235JR+AR SFS-EN Kierreholkki R S235JR+AR SFS-EN Kierreholkki Rr (AISI304) SFS-EN Kierreholkki Rh (AISI316) SFS-EN VALMISTUS 3.1 VAlmistustapa Ankkurointitapin pää tyssätään ja ankkurointitappiin sorvataan Rd-kierteet yläpäähän. Kierreholkki leikataan kuumavalssatusta terästangosta oikean mittaiseksi. Kierreholkkiin porataan läpimenevä reikä, jonka jälkeen holkkiin sorvataan Rd-sisäkierteet. Ankkurointitappi asennetaan kierreholkkiin ja hitsataan ympärihitsauksella. Kierreholkin sisälle jäävän ankkurointitapin pää käsitellään korroosionestomaalilla. 3.2 VAlmistusmerkinn Ät Tuotepakkaus varustetaan R-Steel lavatarralla, josta käy ilmi tuotteen tyyppi, tunnus ja pakattu määrä sekä ISO9001 ja ISO14001 laatu- ja ympäristöjärjestelmän merkinnät, FI merkintä ja tuotteen kuva. Tuotteet toimitetaan pahvilaatikoissa trukkilavoilla. Pahvilaatikoissa merkinnät FI sekä BY:n logo ja käyttöselosteen numero, ISO-sertifikaattien merkinnät ja tuotteen tyyppi ja tunnus. Tuotemerkintä sinkitty/keltapassivoitu: R Tuotemerkintä ruostumaton: Rr Tuotemerkintä haponkestävä: Rh 3.3 LAAdunvAlvontA Laadunvalvonnassa noudatetaan Suomen rakentamismääräyskokoelman vaatimuksia sekä R-Group Finland Oy:n laatu- ja ympäristöjohtamisjärjestelmän (ISO9001 ja ISO14001) mukaisia ohjeita. R-Group Finland Oy on sopinut Inspecta Sertifiointi Oy:n kanssa tuote-eräkohtaisesta laadunvalvonnasta R-Steel nosto-osien osalta. R-Steel nosto-osilla on Suomen Betoniyhdistyksen varmentama käyttöseloste 5

6 4 KAPASITEETIT JA SALLITUT KUORMAT 4.1 MitoitusperiAAtteet R-nostoankkureiden sallitut kuormat on laskettu staattisille kuormille rajatilamitoitusmenettelyn mukaan. Nostoankkureiden sallittujen kuormien varmuus murtoon nähden on 4. Mitoituslaskelmat on tehty seuraavien määräysten ja ohjeiden mukaan: RakMK B1 Rakenteiden varmuus ja kuormitukset, määräykset 1998 RakMK B4 Betonirakenteet, ohjeet 2005 RakMK B7 Teräsrakenteet, ohjeet 1996 SFS 2373 Staattisesti kuormitettujen teräsrakenteiden hitsausliitosten mitoitus ja lujuuslaskenta, standardi 1980 Betonielementtien nostolenkit ja ankkurit 2003 Taulukossa esitetyt arvot koskevat kaikkia R-nostoankkurityyppejä (R, Rr, Rh). 4.2 R-nostoAnkkureiden kapasiteetit Taulukossa esitetyt kapasiteetit ovat sallittuja kuormia. KUVA 2 Nostokulma α 6

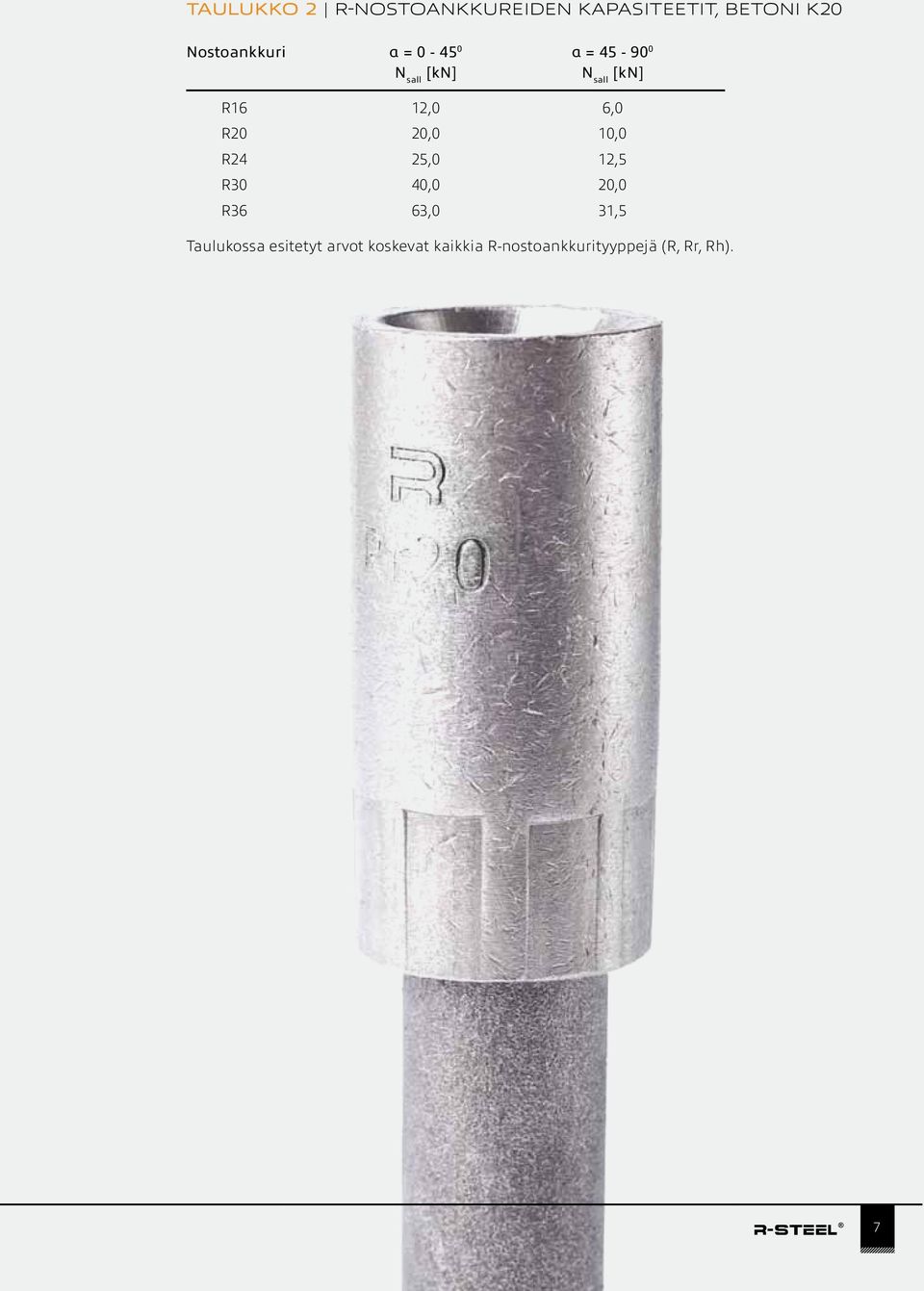

7 Taulukko 2 R-nostoankkureiden kapasiteetit, betoni K20 Nostoankkuri α = α = N sall [kn] N sall [kn] R16 12,0 6,0 R20 20,0 10,0 R24 25,0 12,5 R30 40,0 20,0 R36 63,0 31,5 Taulukossa esitetyt arvot koskevat kaikkia R-nostoankkurityyppejä (R, Rr, Rh). 7

8 5 NOSTOANKKUREIDEN KÄYTTÖ 5.1 K Äytön rajoitukset Nostettavan elementin betonin lujuus nostohetkellä on oltava vähintään K20. Nostoankkuria käytettäessä tulee elementtiin asentaa kohdan 5.2 mukainen kiinnitysalustan raudoitus. Nostoankkurista saa nostaa ainoastaan siihen tarkoitetuilla ja sopivilla nosto-osilla. Nosto-osan sallitun kuorman tulee olla vähintään yhtä suuri kuin nostoankkurin sallittu kuorma. Nostokulman α (ks. kuva 2) ollessa suurempi kuin 45, tulee käyttää painelevyllistä nosto-osaa. Käytettäessä nostoankkuria hyvin kylmissä olosuhteissa (alle -25 C), on erikseen varmistettava vaaditun varmuuden saavuttaminen Menetelmän vaatimat pienimmät reuna- ja keskiöetäisyydet KUVA 3 Nostoankkureiden etäisyyksien merkinnät Taulukko 3 Nostoankkureiden minimietäisyydet Nostoankkuri Reunaetäisyydet Keskiöetäisyydet Laatan paksuus a min [mm] b min [mm] d min [mm] R R R R R Nostoankkurin alapuolisen betonikerroksen paksuudessa on huomioitava suunnitteluohjeiden mukaiset rasitusluokan vaatimat betonipeitepaksuudet. 8

9 5.2 KiinnitysAlustAn raudoitus Betonielementin raudoitus Laattaelementissä on oltava vähintään RakMK B4:n mukainen minimiraudoitus Nostoankkurin betonin murtokartion raudoitus Nostoankkuri on aina varustettava taulukon 4 mukaisella betonin murtokartion raudoituksella. Taulukko 4 R-nostoAnkkureiden betonin murtokartion raudoitus Nostoankkuri Betoni K20 Raudoitus [n - ø] R16 1-T8 R20 1-T8 R24 1-T10 R30 1-T12 R36 2-T12 9

10 KUVA 4 Murtokartion raudoitus Lisäraudoitus nostokulman ollessa > 25 Nostokulman α ollessa >25, tulee nostoankkurin kohdalle sijoittaa myös taulukon 5 mukainen vinon noston lisäraudoitus kuvan 5 mukaan. Tämä raudoitus asennetaan taulukon 4 mukaisen raudoituksen lisäksi. Taulukko 5 R-nostoankkureiden vinon noston lisäraudoitus Nostoankkuri Raudoitus [n - ø] R16 1-T10 R20 1-T12 R24 1-T12 R30 1-T12 R36 1-T16 10

11 KUVA 5 Vinon noston lisäraudoitus Kyljestä noston lisäraudoitus Nostettaessa elementtiä elementin kyljestä tai käännettäessä elementtiä, tulee nostoankkurin kohdalle asentaa taulukon 6 mukainen raudoitus kuvan 6 periaatteen mukaisesti. Taulukko 6 R-nostoankkureiden vinon noston lisäraudoitus Nostoankkuri Raudoitus 1 [Ø] Raudoitus 2 [Ø] R16 T8 T8 R20 T10 T10 R24 T12 T10 R30 T16 T12 R36 T20 T12 11

12 KUVA 6 Kyljestänoston raudoitus 5.3 Elementin tarttuminen muottiin Elementin tarttuminen muottiin lisää nostoankkurille tulevia kuormia. Kuormien suuruus arvioidaan tapauskohtaisesti erikseen. Tartuntavoimina voidaan käyttää seuraavia arvoja: öljytty metallimuotti 1 kn/m 2 sileä, lakattu puumuotti 2 kn/m 2 karkea, öljytty puumuotti 3 kn/m 2 12

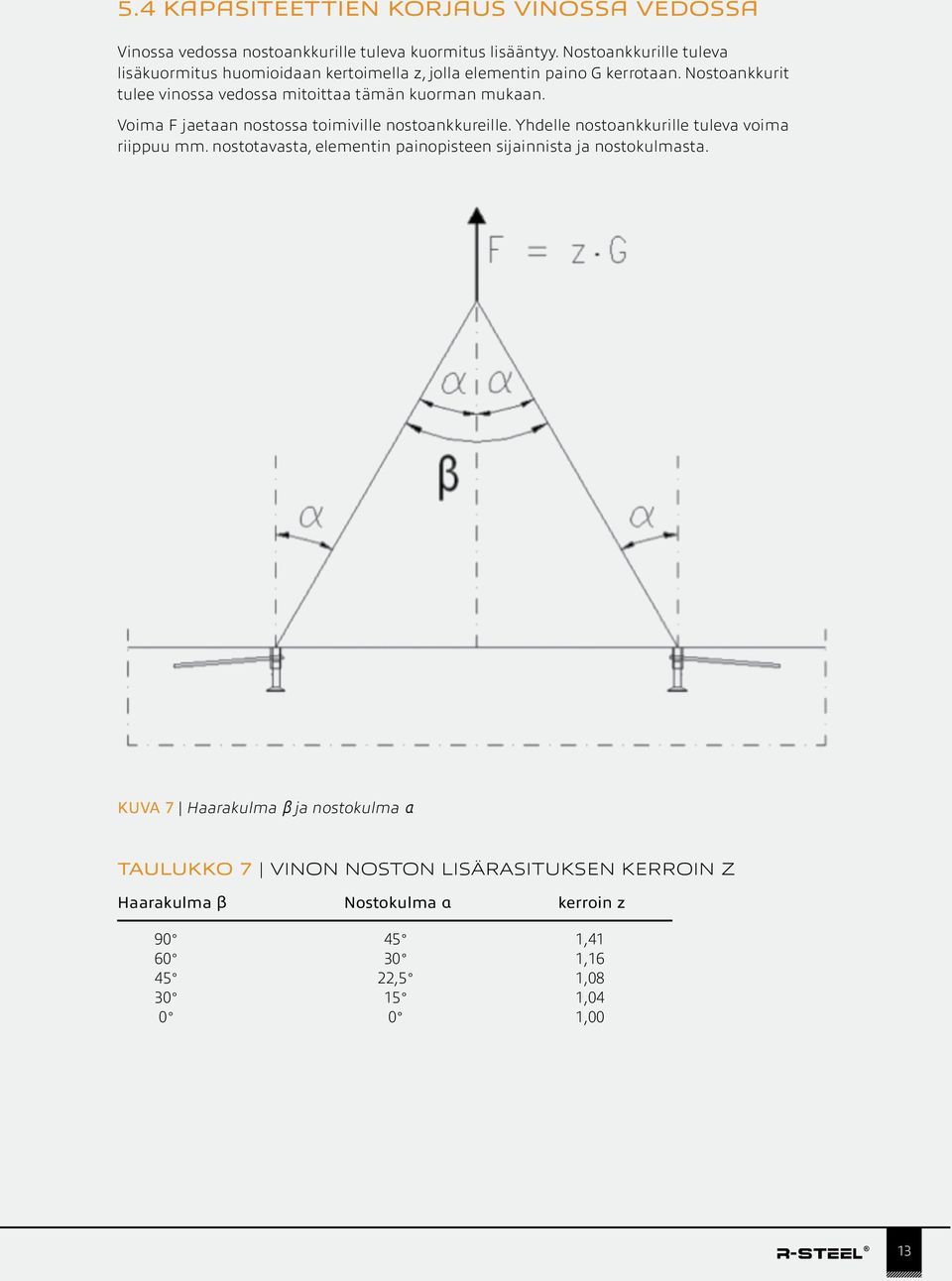

13 5.4 KApAsiteettien korjaus vinossa vedossa Vinossa vedossa nostoankkurille tuleva kuormitus lisääntyy. Nostoankkurille tuleva lisäkuormitus huomioidaan kertoimella z, jolla elementin paino G kerrotaan. Nostoankkurit tulee vinossa vedossa mitoittaa tämän kuorman mukaan. Voima F jaetaan nostossa toimiville nostoankkureille. Yhdelle nostoankkurille tuleva voima riippuu mm. nostotavasta, elementin painopisteen sijainnista ja nostokulmasta. KUVA 7 Haarakulma β ja nostokulma α Taulukko 7 Vinon noston lisärasituksen kerroin z Haarakulma β Nostokulma α kerroin z , , ,5 1, , ,00 13

14 6 R-NOSTOANKKUREIDEN ASENNUS 6.1 Muottiin kiinnitys Nostoankkuri tulee kiinnittää siten, ettei se valutyön aikana pääse liikkumaan. Nostoankkurin kohdalla betonimassa tulee tiivistää huolellisesti. Nostoankkuria ei saa täryttää. Muoviset ja metalliset upotusalustat Muovinen upotusalusta naulataan muottiin kiinni ja nostoankkuri kierretään upotusalustaan kiinni. Metallinen upotusalusta kiinnittyy magneetilla muottipintaan. Nostoankkuri voidaan kiinnittää magneettivarauksen kierteille vääntämällä. Muottireunaan kiinnittäessä voidaan vanerimuotin lävitse porata reikä, josta laitetaan nostoankkurin sisäkierrettä vastaavalla kierteellä oleva pultti lävitse. Näin saadaan pintakiinnitys ilman upotusvarausta. Pinta-asennus voidaan suorittaa myös liimaamalla nostoankkuri muottipintaan kiinni. 7 ASENNUSTÖIDEN VALVONTA 7.1 R-Ankkureiden Asennus Ennen valua on tarkistettava, että: nostoankkuri ei ole viallinen nostoankkuri on suunnitelmien mukainen ja sijoitettu suunnitelmien mukaan nostoankkuri on kiinnitetty riittävän lujasti nostoankkurin mahdollisesti edellyttämä lisäraudoitus on asennettu Valun aikana on huolehdittava, että: nostoankkuri ei pääse siirtymään betoni tiivistetään huolellisesti nostoankkurin ympäriltä Valun jälkeen: tarkistetaan, että nostoankkurin sijainti on suunnitelmien mukainen. 14

15 8 NOSTOTARVIKKEET 8.1 NostotArvikkeiden käyttö Jos nostokulma α (ks. kuva 2) ylittää 45, tulee R-nostoankkureiden kanssa aina käyttää painelevyllä varustettua nostoelintä. Sisäkierrenostoankkureiden kierrepituuden tulee olla riittävä, jotta nostoelimen kierre mahtuu kokonaan sisäkierreankkurin sisään. Tämä mahdollistaa sisäkierreankkurin ja nostoelimen kapasiteetin täyden hyödyntämisen ja on erityisen tärkeää kun nostoelimet on varustettu painelevyllä. Painelevyn tulee tukeutua koko pinta-alaltaan tasaisesti betoniin, jotta nostoelimen täysi kapasiteetti voidaan hyödyntää. Lisäksi betoniin tukeutuvan pinta-alan tulee olla tarpeeksi suuri, jotta betoni kestää murtumatta nostovoiman vaakakomponentin epäkeskisyydestä johtuvan momentin. R-Groupin R-nostoankkureiden kanssa voidaan käyttää myös muita kuin tässä käyttöohjeessa esitettyjä, hyväksyttyjä nostoelimiä. Muiden valmistajien nostoelimiä käytettäessä tulee varmistua nostoelimen riittävästä kapasiteetistä sekä nostoelimen kierrepituuden mahtumisesta kokonaan R-nostoankkurin sisäkierrehylsyyn. Lisäksi nostoelimessä tulee olla Rd-kierre. Painelevyllisten nostoelinten painelevyn on oltava halkaisijaltaan vähintään samansuuruinen kuin tässä käyttöohjeessa esitettyjen painelevyllisten nostoelinten painelevyn halkaisija. 15

16 8.2 VAijerinostolenkit KUVA 8 Vaijerinostolenkki Taulukko 8 Vaijerinostolenkin mitat Rd e [mm] h [mm] l [mm] F sall [kn] Rd16x2, Rd20x2, Rd24x3, Rd30x3, Rd36x4,

17 KUVA 9 Vaijerinostolenkki painelevyllä Taulukko 9 PAinelevyllisen VAijerinostolenkin mitat Rd b [mm] e [mm] g [mm] h [mm] f [mm] F sall [kn] Rd16x2, Rd20x2, Rd24x3, Rd30x3, Rd36x4,

18 8.3 PAinelevylliset täysmetallinostolenkit KUVA 10 Täysmetallinen nostolenkki Taulukko 10 TÄYSMETALLINOSTOLENKIN MITAT Rd a [mm] b [mm] e [mm] g [mm] h [mm] F sall [kn] Rd16x2, Rd20x2, Rd24x3, Rd30x3, Rd36x4,

19 19

20 R-Group Finland Oy PL 37 FIN Savonlinna FINLAND Tel Fax
