1 -TYYPIN METALLIOVIEN JA -LUUKUN YLEINEN ASENNUSOHJE 1 ASENNUS -tyypin metallioven ja -luukun (jäljempänä oven/luukun ) karmilista kiinnitetään tiiviisti ja lujasti rakenteen valmiiseen aukkoon ja valmiiseen lattiaan. Asennuksessa on huomioitava myöhemmin asennettavan lattiapäällystemateriaalin paksuutta. Kaikkien edullisin aika asennukselle on lattiavalun jälkeen ja jos pielet viimeistellään ilman peitelistaa, mahdollisten sisäviimeistelytöiden edellä. Peitelistojen käytössä on ovi/luukku asennettava ennen rakenteen aukon loppuviimeistelyä, mm. ennen maalaamista. Oven/luukun karmilistan ja seinän välisten rakojen eristämiseen sopivat materiaalit kts. taulukko 1, paloluokittelemattoman oven/luukun kohdalla voidaan eristevaahto/villa valita vapaasti asennusympäristön mukaan. Oven/luukun karmilista kiinnitetään seinätyypin mukaisella ruuvikiinnityksellä. Voidaan käyttää kiilaankkuripultteja, metalli- tai muovivaarnalla varustettua ruuvia tai pulttia tms. kiinnitystarviketta, jonka minimimitat on annettu taulukossa / /201 EI30/EI EI60 110/ /210 EI /107/ 206/207 Karmilistan ja seinän välisen raon eristemateriaalit Villa Paroc extra* x x x x x x x Soudal Soudafoam FR ** x x x x x Penosil Premium Gunfoam Fire Rated** x x x x x x x Paloluokittelemattoman oven/luukun asennusvaahto x x x x Kiinnitystarvikkeiden minimivaatimukset Betoniruuvi Ø7,5x82 x x x x x x x Betoniruuvi Ø7,2x42 (kynnyksen kiinnittämiseen) x x x x x Fibo-harkon ruuvi Ø 8x90mm x x x x x x x Metalliruuvi itseporautuva Ø 6,3x55 x x x x x x metalli- tai muovivaarnalla varustettu ruuvi tai pultti Ø5x60mm/ vaarna Ø8x50mm x x x x x *Asennusväli max. 30mm **Asennusväli max. 17mm Taulukko 1 Oven/luukun karmilistan ja seinän välisen raon eriste materiaalit ja karmilistan kiinnitystarvikkeet

2 Työjärjestys: 1) Oven/luukun asennuskohteeseen kuljettamisessa vältä pinnanviimeistelyn vaurioittamista, suojaa pinnat tarvittaessa kartongilla, muovilla tms. materiaalilla. 2) Varmista rakenteen aukon ja oven/luukun mittojen täsmääminen. 3) Laita oven/luukun karmilista rakenteen aukkoon suoraan valmiiseen lattiaan. Huom! Varmista, että kynnyksettömän oven/luukun asentamisessa käytetyt asennustuet karmilistasta ja myöhemmin tukikarmilistasta poistettaisiin ennen asentamisen aloittamista! 4) Taivuta oven/luukun karmilistan kiinnityskappaleet rakenteen aukon muodon mukaan. 5) Oven/luukussa, jossa on villan avulla asennettu kynnys, on kynnys asennuksessa tiivistettävä asennusvaahdolla, joka on merkitty paloluokitellun oven/luukun osalta taulukossa 1 ja paloluokittelemattoman oven/luukun kohdalla voidaan eristevaahto vapaasti valita asennuskohteen olosuhteiden mukaan. 6) Huom! Kiinnitä saranoiden puoleinen alakulma kiilalla (palo-oven/osastoivan luukun kohdalla on käytettävä palamattomasta materiaalista valmistettua kiilaa).

3 7) Laita oven/luukun karmilista aukon keskellä ja kiinnitä alustavasti paikoilleen, tarkista vesivaa an avulla, että se on pysty- ja vaakasuunnassa paikoillaan. Tarvittaessa on koko karmilista kiinnitettävä kiiloilla seinän aukkoon. Huom! Vältä karmilistan vaurioittamista! Tarkista, että karmilistojen sisäisten diagonaalien mitat täsmäävät! 8) Jos oven/luukun kuljettamisessa tai asennuskohteen takia ei voi karmilistaa toimittaa oveen/luukkuun yhdistettynä (liian suuri), käytetään nk. legokarmia, jonka kokoamisen ohje on Liitteessä 1. 9) Jos lattia ei ole suora, asenna palo-oven/osastoivan luukun kynnyksen alle palamattomasta materiaalista valmistetut välilevyt ja paloluokittelemattoman oven/luukun kohdalla vapaasti valitusta materiaalista valmistetut välilevyt. 10) Kiinnitä oven/luukun kiinnikkeet 1, 2 ja 3 (kts. Kuva 1; 2; 3 ja 4) siten, että kynnys (jos kynnys on) ja saranoiden puoleinen pylväs olisivat suorassa. Kts. kuva 11. Kuva 1 Kiinnityskohtien kaava 101/201 Kuva 2 Kiinnityskohtien kaava 102/202 Kuva 3 Kiinnityskohtien kaava 110/210 Toistettu kuvan 6 mukaan Kuva 4 - Kiinnityskohdan kaava 103

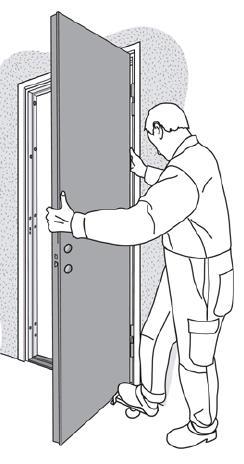

4 11) Asenna parioven aktiivinen ovilevy karmilistaan ja tarkista ovilevyn ja karmilistan välisten rakojen tasaisuus ovilevyn ylä- ja alareunassa lukon ja saranoiden puolella. Kts. kuva 5 Tarvittaessa säädä oven asentoa! 110/ /210 Kuva 5 Ovilevyn ja karmilistan välisten rakojen toleranssit 12) Kiinnitä kiinnitys 4 (Kts. kuva 1; 2; 3 ja 4). 13) Asenna parioven passiivinen ovilehti, tarvittaessa tarkista salvan/salpojen toimivuus ja säädä, jos on tarpeen. 14) Kiinnitä muut karmilistan kiinnitykset (kiinnitysaukkojen lukumäärä riippuu oven/luukun tyypistä ja mitoista).

5 15) Kiinnitä kynnys. Kiinnitysruuvi kts. taulukko 1! 16) Täytä karmilistan ja seinän välinen rako taulukossa 1 ja kuvissa 6, 7, 8 ja 9 annettujen ohjeiden mukaan. 17) Asenna kiinnitysaukkojen peitetulpat (jos ei ole toisin vaadittu) ja jos käytetään suojalistoja, kiinnitä ne kuvassa 6 osoitetulla tavalla

6 Kuva 6 Oven asentaminen rakenteen aukkoon 101/201 Kuva 7 Oven asentaminen rakenteen aukkoon 110/210 Kuva 8 Luukun asentaminen rakenteen aukkoon 103 Kuva 9 Oven asentaminen ei-jäykkään seinään

7 Huom! Varmista oven/luukun oikea asennussyvyys! Tarvittaessa laita este oven/luukun ylimääräisen avautumisen estämiseen Kuva 10 Asennussyvyys Kuva 11 Karmilistan asennustoleranssit

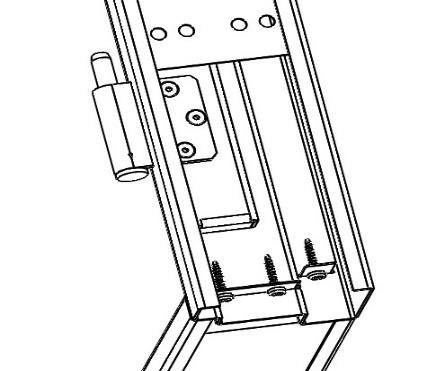

8 LIITE 1 Legokarmilistan kokoaminen 1) Karmilistan osat kiinnitetään toisiinsa porakärki 4,2x25 mm ruuvien avulla (torx-kärki). a) Yläkarmilista b) Sivukarmilista c) Porakärkiruuvi 4,2x25mm d) Legokarmilistan vahvistuskulma a c b c d c

9 LIITE 2 Apukarmilistan asennusohje. Taivuta karmilistan kiinnityskappale 5-10 mm verran karmilistasta poispäin Asenna apukarmilista karmilistan ja taivutetun karmilistan kiinnityskappaleen väliin Kiinnitä itseporautuvalla ruuvilla

10 LIITE 3 Tippalistan asennusohje. Tippalistan asentamiseen on valittava sopiva asennustapa (1-3). Tippalistan kiinnittämiseen valitaan seinärakenteen mukaiset kiinnitystarvikkeet. On suositeltavaa käyttää Ø4,2mm itseporautuvia ruuveja tai ruostumattomia Ø3,2x10mm niittejä. Tippalistan yläreuna pitää asentamisen jälkeen suojata silikonilla.
