1 UTU Mirri Kuljetus- ja asennusohje

2 SISÄLLYSLUETTELO: 1) EU-VAATIMUKSENMUKAISUUSVAKUUTUS CE 3 2) VASTAANOTETUN TAVARAN TARKASTUS 4 3) YMPÄRISTÖOLOT 4 4) KESKUKSIEN SIIRTÄMINEN 4 5) KENTTIEN LIITTÄMINEN TOISIINSA 5 4.1) Kenttien liittäminen 5 4.2) Lisäosan kaapeleiden liittäminen 6 6) KESKUKSEN ASENNUS JA KIINNITYS 7 7) SÄHKÖTEKNISET OMINAISUUDET 8 2(8) Mirri kuljetus- ja asennusohje

3 1) EU-vaatimuksenmukaisuusvakuutus CE 3(8) Mirri kuljetus- ja asennusohje

4 2) Vastaanotetun tavaran tarkastus Keskuksen saapuessa työmaalle on välittömästi tarkistettava keskuksen mahdolliset kuljetusvauriot. Kaikista kuljetusvaurioista on tehtävä merkintä rahtikirjaan ja vaurioista on ilmoitettava välittömästi alla olevan ohjeen mukaisesti. Jos vauriot ovat pieniä, niin vauriot voidaan sopia suoraan UTU Oy :n kanssa ottamalla yhteyttä keskuksen myyjään tai suunnittelijaan. Jos kuljetuksessa sattuu suurempia vaurioita, niin silloin otetaan yhteyttä suoraan vakuutusyhtiöön missä keskus on vakuutettu. Mikäli keskus toimitetaan vapaasti työmaalle, niin silloin keskus on vakuutettu UTU Oy:n puolesta. Jos keskuksen tilaaja maksaa rahdin, silloin myös vakuutukset ovat asiakkaan vastuulla. 3) Ympäristöolot Kuljetus-, varastointi- ja asennusolot: Ympäristön lämpötila ei saa ylittää 40 C, eikä sen 24h ajalta määrätty keskiarvo saa ylittää 35 C. Valmistaja ja käyttäjä sopivat toimenpiteistä, jos olosuhteet poikkeavat esim. lämpötilan tai kosteuden osalta normaalista (edellä kerrotuista). Kuljetusyksikkö on pidettävä pakkauksessaan niin pitkään kuin mahdollista. Kuljetusyksiköitä voi säilyttää enintään 2 päivää ulkona sadesuojan alla kuljetuspakkauksessaan. On kuitenkin muistettava keskuksien sisältävän korroosiolle alttiita osia ja harkittava säilytysaika ja paikka tältä pohjalta. 4) Keskuksien siirtäminen Tehtaalla keskus/keskukset on pakattu lavalle tai lankkujen päälle, joten trukilla nostettaessa nosto tapahtuu keskuksien ollessa pakattuna. Keskuksien siirto asennuspaikalle tapahtuu kantamalle osat kenttäkohtaisesti. 4(8) Mirri kuljetus- ja asennusohje

osina ja kenttien liittäminen toisiinsa tehdään asennuspaikalla.

sekä sivuista ruuveilla seuraavasti: Kentät liitetään

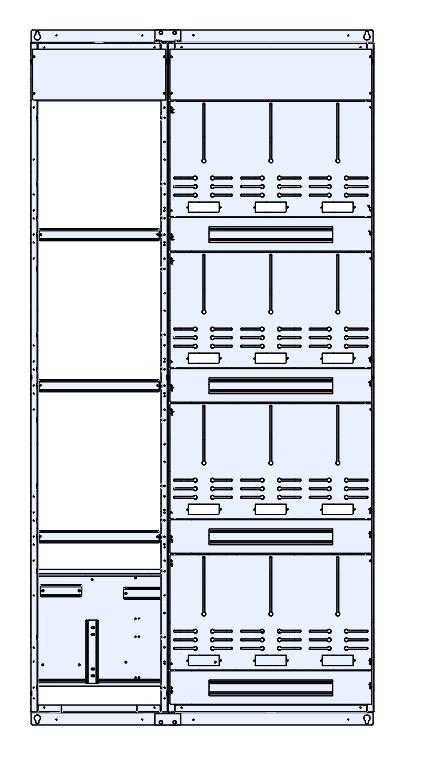

5 5) Kenttien liittäminen toisiinsa 4.1) Kenttien liittäminen Keskus toimitetaan kenttäkohtaisina irrallisina osina ja kenttien liittäminen toisiinsa tehdään asennuspaikalla. Kaikki keskuksen yhdistämiseen tarvittavat osat toimitetaan keskuksen mukana erillisessä pussissa. Kentät yhdistetään toisiinsa ylä- ja alapäädystä yhteenliitäntäkiskolla sekä sivuista ruuveilla seuraavasti: Kentät liitetään yhteenliitäntäkiskolla kenttien ylä- ja alapäädystä. 4 kpl, M8x16 pultteja / pääty. Kentät kiinnitetään yhteen lisäksi kenttien sivulevyistä. 3 kpl, M6x25 pultteja. 5(8) Mirri kuljetus- ja asennusohje

Lisäosan ketjutuspiste sijaitsee keskuksen alaosassa, joko mittariristikon takana tai erillisen suojalevyn takana keskuksen

6 4.2) Lisäosan kaapeleiden liittäminen Useampikenttäisen mittarikeskuksen osien välisten ketjutusjohtojen liittäminen tehdään asennuspaikalla. Lisäosan ketjutuspiste sijaitsee keskuksen alaosassa, joko mittariristikon takana tai erillisen suojalevyn takana keskuksen kokoonpanosta riippuen. Haaroitus mittariristikon takana: Haaroitus suojalevyn takana: Valmiiksi merkityt ketjutuskaapelit liitetään viereiseen kenttään kiinni. Vaiheet L1-L3 liitetään jakolevyyn ja N- ja PE -johtimet tunneliliittimiin. 6(8) Mirri kuljetus- ja asennusohje

6) Keskuksen asennus ja kiinnitys Keskukset voidaan asentaa seinälle joko suoraan tai sidekiskoilla. Sidekiskot nostavat keskusta seinästä 50mm.

7 6) Keskuksen asennus ja kiinnitys Keskukset voidaan asentaa seinälle joko suoraan tai sidekiskoilla. Sidekiskot nostavat keskusta seinästä 50mm. Sidekiskot kiinnitetään seinälle päätymäisistä suuremmista rei istä. Reiän koko 10mm. Keskus ruuvataan mukana tulevilla ruuveilla telinerautoihin halutulle korkeudelle. 7(8) Mirri kuljetus- ja asennusohje

8 7) Sähkötekniset ominaisuudet Sähkötekniset ominaisuudet Standardit SFS-EN , -2 SFS 2529 SFS 2532 Nimellisvirta InA 125A, 160A, 250A Piirin nimellisvirta InC 60A Kolmen varokeryhmä Piirin nimellisvirta InC 50A Kahden varokeryhmä Lähtövarokkeet In 25A Nimellisjännite Un 400V Mitoitustaajuus fn 50Hz Mitoitussyöksykestojännite Uimp 8kV Lyhytaikainen mitoituskestovirta Icw Mitoituskestovirran huippuarvo Ipk Ehdollinen mitoitusoikosulkuvirta Icc <10kA <17kA <10kA Tasoituskertoimen mitoitusarvo RDF 1 2 ryhmää 0,8 3 ryhmää Likaantumisaste 2 Maadoitusjärjestelmä TN-C, TN-C-S, TN-S Ympäristön tyyppi Sisäasennus Asennustapa Kiinteä Kotelointiluokka IP20 Käyttöhenkilö Valtuutettu henkilö EMC ympäristö A ja B Suojaussähköiskulta Suojamaadoitus ja kotelointi Suojausmekaanisilta vaikutuksilta - Rakenteen tyyppi Kiinteä Oikosulkusuojien tyyppi - Ulkomitat Paino Leveys 400/600 mm (kentät) Korkeus 2025 mm Syvyys 100 mm + vääntimet, suojaovi +100 mm kg (kenttä 400 mm) kg (kenttä 600 mm) 8(8) Mirri kuljetus- ja asennusohje
