1

2 Erstantie 2, Villähde 2

3 Erstantie 2, Villähde 3 SISÄLLYSLUETTELO Sivu 1 TOIMINTATAPA MATERIAALIT JA RAKENNE MATERIAALIT RAKENNEMITAT VALMISTUS VALMISTUSTAPA VALMISTUSTOLERANSSIT LAADUNVALVONTA SALLITUT KUORMAT MITOITUSPERIAATTEET SALLITUT KUORMAT KORJAUSKERTOIMET NOSTOANKKURIEN KÄYTTÖ KÄYTÖN RAJOITUKSET KIINNITYSALUSTAN RAUDOITUS NOSTOANKKURIN ASENNUS MUOTTIIN KIINNITYS ASENNUKSEN VALVONTA MUOTTIIN KIINNITYKSEN VALVONTAOHJE NOSTOJEN VALVONTAOHJE... 9 EDULLINEN HANKKIA HELPPO KÄYTTÄÄ ELEMENTIT NOUSEVAT AINA PYSTYSUORASSA NOSTO TAVALLISILLA NOSTOLUKOILLA VOIMAT SISÄKUOREEN EHJÄ JULKISIVU EI TaRVITSE POISTAA KÄYTÖN JÄLKEEN EI MUODOSTA KYLMÄSILTAA SEINÄÄN

4 Erstantie 2, Villähde 4 1 TOIMINTATAPA AN nostoankkureita käytetään sandwich -elementtien nostamiseen pelkästään sisäkuoresta. Teräsosa siirtää elementin painosta syntyvän kuorman lähellä painopistettä olevasta nostopisteestä kantavaan sisäkuoreen. Ei-kantavilla sisäkuorilla käytetään osan kohdalla paksunnosta. Nosto suoritetaan kaksipistenostona tavallisia nostolukkoja käyttäen. Sallittu nostokulma pystysuoran suhteen on Nosto-osia on kallistettu 10 pystysuoraan nähden, joten vasen- ja oikeakätisiä malleja käytetään aina pareittain. Esimerkiksi AN25-V ja AN25-O. Kuva 1: n käyttö sandwich elementin nostamiseen pelkästä sisäkuoresta. Sallitut nostokulmat ja nostopisteen etäisyys sisäkuoresta.

5 Erstantie 2, Villähde 5 2 MATERIAALIT JA RAKENNE 2.1 MATERIAALIT - Harjatangot A500HW, SFS Profiilin teräslevy S235JR+AR, SFS-EN Teräslevy S355J2+N, SFS-EN Osa Materiaali Standardi Harjatangot A500HW SFS 1215 Jäykisteprofiili Nostoreiällä varustettu levy Levy S355J2+N SFS-EN RAKENNEMITAT t L AN25 AN AN Soikea reikä Ø40/60 Soikea reikä Ø45/65 H AN-V (vasen) AN-O (oikea) d d Kuva 2: t Taulukko 1: Rakennemitat Tyyppi t [mm] d [mm] H [mm] L [mm] paino [kg] tunnusväri AN25-V, AN25-O ,9 harmaa AN40-V, AN40-O ,1 keltainen AN60-V, AN60-O ,0 punainen

6 Erstantie 2, Villähde 6 3 VALMISTUS 3.1 VALMISTUSTAPA Harjatangot ja teräslevyt katkaistaan ja leikataan mekaanisesti. Harjatangot ja teräslevy S235JR+AR taivutetaan, teräslevyyn S355J2+N lävistetään nostoreikä. Nostoankkuri MAG-hitsataan käsin tai robotilla, hitsausluokka C SFS-EN-ISO Näkyviin jäävät osat, niiden reunat sekä eristetilaan jäävät osat maalataan SFS-EN-ISO S2.1. Valmistetaan EN :2008 mukaan. 3.2 VALMISTUSTOLERANSSIT Levyjen sivumitat ± 3 mm Nostoreiän sijainti ± 2 mm Tartuntojen pituus ± 10 mm Tartuntojen kallistus ± LAADUNVALVONTA Anstar Oy on tehnyt laadunvalvontasopimuksen INSPECTA SERTIFIOINTI OY:n kanssa ja nostoankkureilla on Suomen Betoniyhdistyksen varmentama käyttöseloste. 4 SALLITUT KUORMAT 4.1 MITOITUSPERIAATTEET Sallitut pystykuormat on määritetty nelinkertaisella varmuudella murtoon nähden noudattamalla seuraavia määräyksiä ja ohjeita: - Valtioneuvoston päätös VNp 274/69 rakennustyössä noudatettavista järjestysohjeista ja sen elementtitöitä koskeva lisämääräykset 578/ ja 205/ RakMK B4 - RakMK B7 - SFS 2373, hitsiliitosten mitoitus ja lujuuslaskenta 4.2 SALLITUT KUORMAT Taulukko2: Sallittu kuorma yhtä nostoankkuria kohden nostokulman (nostoraksin kulma pystysuoraan nähden) ja betonin lujuusluokan mukaan. Tyyppi Sallittu nostokulma 0-20 o Betoni K20 Sallittu nostokulma 0-30 o Betoni K30 AN25-V, AN25-O 25 kn 25 kn AN40-V, AN40-O 40 kn 40 kn AN60-V, AN60-O 50 kn 60 kn 4.3 KORJAUSKERTOIMET Taulukon 2 arvojen pienemmillä betonilujuuksilla tulee sallittua kuormaa pienentää betonin vetolujuuksien suhteessa.

7 Erstantie 2, Villähde 7 5 NOSTOANKKURIEN KÄYTTÖ 5.1 KÄYTÖN RAJOITUKSET Nostoankkurit AN25 ja AN40 on mitoitettu niin, että sisäkuoren paksuus on vähintään 140 mm kiinnityskohdassa. Tätä ohuemmissa sisäkuorissa tulee käyttää betonikuoren paksunnosta keskeisesti nostoankkuriin nähden tai koko elementin pituudella taulukon 1 mukaisesti. Taulukko 3: Nostoankkurien AN25 ja AN40 vaatima betonikuoren paksunnos, kun sisäkuori < 140 mm. Tyyppi Betonikuoren paksunnoksen mitat Pituus [mm] Korkeus [mm] Paksuus [mm] AN AN Nostoankkuria AN60 käytetään vain sisäkuorissa, joiden paksuus on vähintään 150 mm. Ilman nostopalkkia asennettaessa tulee nostoankkuriparin sijoituksen olla symmetrinen elementin painopisteen suhteen. Nostoankkuri sijoitetaan aina sisäkuoren yläkulmaan siten, että osan kulmaprofiili tulee tasan sisäkuoren ylä- ja ulkopinnan kanssa. Kun maksimi nostovoimaa 40 kn ei käytetä, voidaan suhteessa pienentää paksunnoksen pituutta, esim. F sall = 32 kn Pituus = (F sall 25) = (32 25) = 880 mm Nostoankkurit on koestettu aukottomilla seinäelementeillä. Tarvittaessa rakennesuunnittelijan tulee huomioida ikkunapalkkien ja -pilareiden asettamat rajoitukset lisäraudoituksin tai sallittuja kuormia rajoittamalla. Sallitut kuormat on annettu ankkurin reunaetäisyydelle 600 mm ja keskiöetäisyydelle 1200 mm. Pienemmille etäisyyksille tulee rajoittaa nostokuormaa tai lisäraudoittaa sisäkuori. Nostoankkurit on suunniteltu sandwich -elementtien nostamiseen kun muottipöytä voidaan nostaa pystysuoraan. Seinäelementin irrottaminen muotista tulee suunnitella erikseen. 5.2 KIINNITYSALUSTAN RAUDOITUS Nostoankkurin epäkeskinen nostovoima aiheuttaa sisäkuoreen rasituksia, joita vastaan rakenne on raudoitettava. Sisäkuoreen tulee sijoittaa normaaliverkon 5#150 lisäksi raudoitus: (katso kuva 3) - vaakatangot 2Ø10 L = 500 AN25 A500HW 2Ø10 L = 1100 AN40 A500HW 2+2Ø10 L = 1100 AN60 A500HW - U-lenkit 2Ø8 k/k 200 AN25 A500HW 2Ø8 k/k 200 AN40 A500HW 2Ø10 k/k 200 AN60 A500HW symmetrinen sijoitus nostoankkuriin nähden.

8 Erstantie 2, Villähde 8 AN25 ja AN40 EI-KANTAVA SISÄKUORI Sama lisäraudoitus myös kantavaan sisäkuoreen. AN60 KANTAVA SISÄKUORI F sall AN25 2Ø10 L-500 AN40 2Ø10 L F sall Ø Ø8 k/k 200 vähintään verkko 5#150 2Ø10 k/k 200 Kuva 3: Nostoankkurin edellyttämä sisäkuoren lisäraudoitus teräslaadulla A500HW. 6 NOSTOANKKURIN ASENNUS 6.1 MUOTTIIN KIINNITYS Nostoankkurin kulmaprofiilissa on naulanreiät muottiin kiinnitystä varten. Kulmaprofiili kiinnitetään tasan sisäkuoren ylä- ja ulkopinnan kanssa kuvan 3 mukaisesti, jolloin nostopiste sijaitsee sisäkuoresta 30 mm:n (AN25 ja AN40) tai 60 mm:n (AN60) etäisyydellä. Eriste leikataan betonoinnin jälkeen nostoreiän ympäriltä niin että nostolukko voidaan helposti asentaa nostoreikään. 7 ASENNUKSEN VALVONTA 7.1 MUOTTIIN KIINNITYKSEN VALVONTAOHJE Toimenpiteet ennen betonin valua: - tarkistetaan että nostoankkurit ovat suunnitelman mukaiset ja että kaksipistenostossa osat kallistuvat yläpäästään toisiaan kohti - tarkistetaan että nostoankkuri on sijoitettu paksunnokseen oikein ja että lisäraudoitus on suoritettu suunnitelman mukaisesta - tarkistetaan muottiin kiinnitys

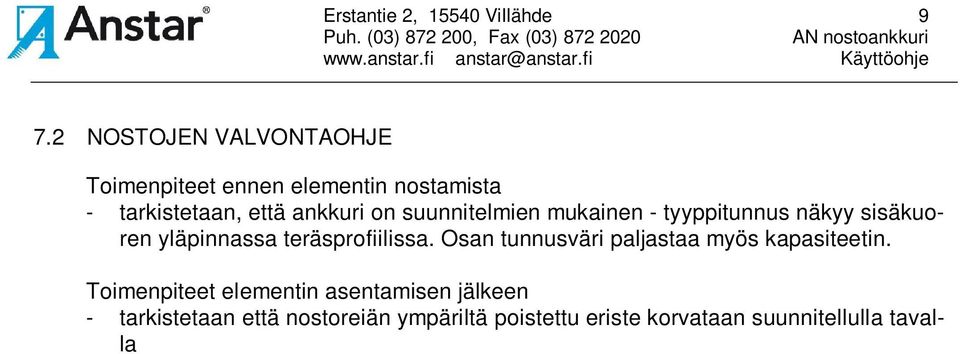

9 Erstantie 2, Villähde NOSTOJEN VALVONTAOHJE Toimenpiteet ennen elementin nostamista - tarkistetaan, että ankkuri on suunnitelmien mukainen - tyyppitunnus näkyy sisäkuoren yläpinnassa teräsprofiilissa. Osan tunnusväri paljastaa myös kapasiteetin. Toimenpiteet elementin asentamisen jälkeen - tarkistetaan että nostoreiän ympäriltä poistettu eriste korvataan suunnitellulla tavalla
