KUVA 1 Vaijerilenkin käyttöperiaatteita

Koko: px
Aloita esitys sivulta:

Download "KUVA 1 Vaijerilenkin käyttöperiaatteita"

Transkriptio

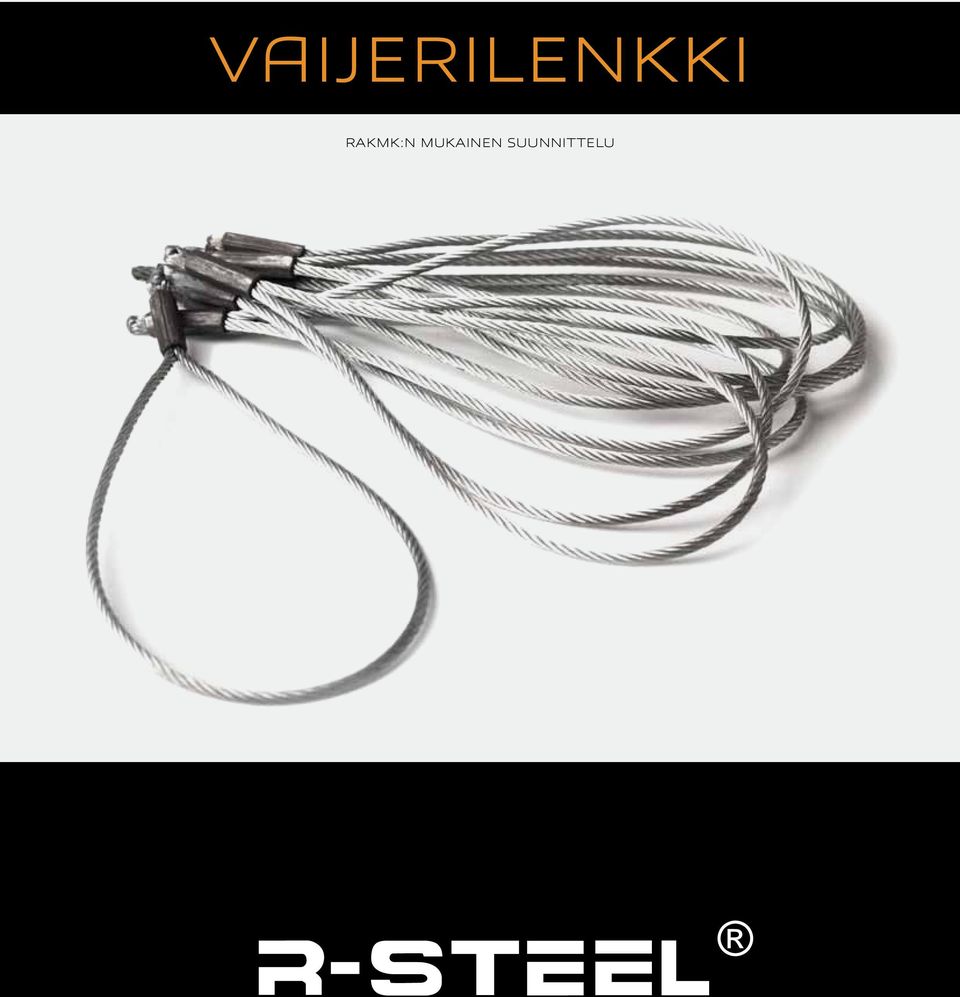

1 vaijerilenkki RakMK:n mukainen suunnittelu

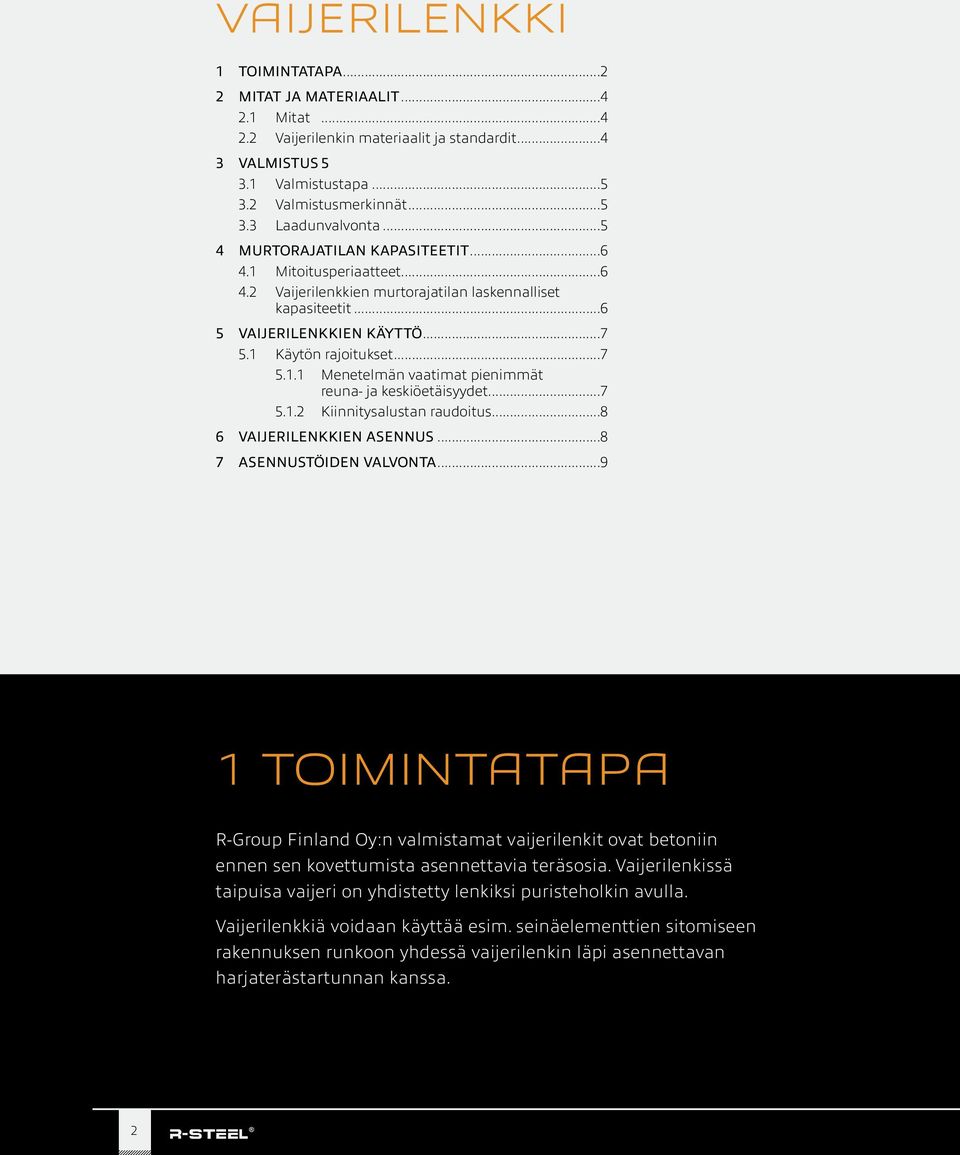

2 vaijerilenkki 1 TOIMINTATAPA MITAT JA MATERIAALIT Mitat Vaijerilenkin materiaalit ja standardit VALMISTUS Valmistustapa Valmistusmerkinnät Laadunvalvonta MURTORAJATILAN KAPASITEETIT Mitoitusperiaatteet Vaijerilenkkien murtorajatilan laskennalliset kapasiteetit VAIJERILENKKIEN KÄYTTÖ Käytön rajoitukset Menetelmän vaatimat pienimmät reuna- ja keskiöetäisyydet Kiinnitysalustan raudoitus VAIJERILENKKIEN ASENNUS ASENNUSTÖIDEN VALVONTA ToimintAtApA R-Group Finland Oy:n valmistamat vaijerilenkit ovat betoniin ennen sen kovettumista asennettavia teräsosia. Vaijerilenkissä taipuisa vaijeri on yhdistetty lenkiksi puristeholkin avulla. Vaijerilenkkiä voidaan käyttää esim. seinäelementtien sitomiseen rakennuksen runkoon yhdessä vaijerilenkin läpi asennettavan harjaterästartunnan kanssa. 2

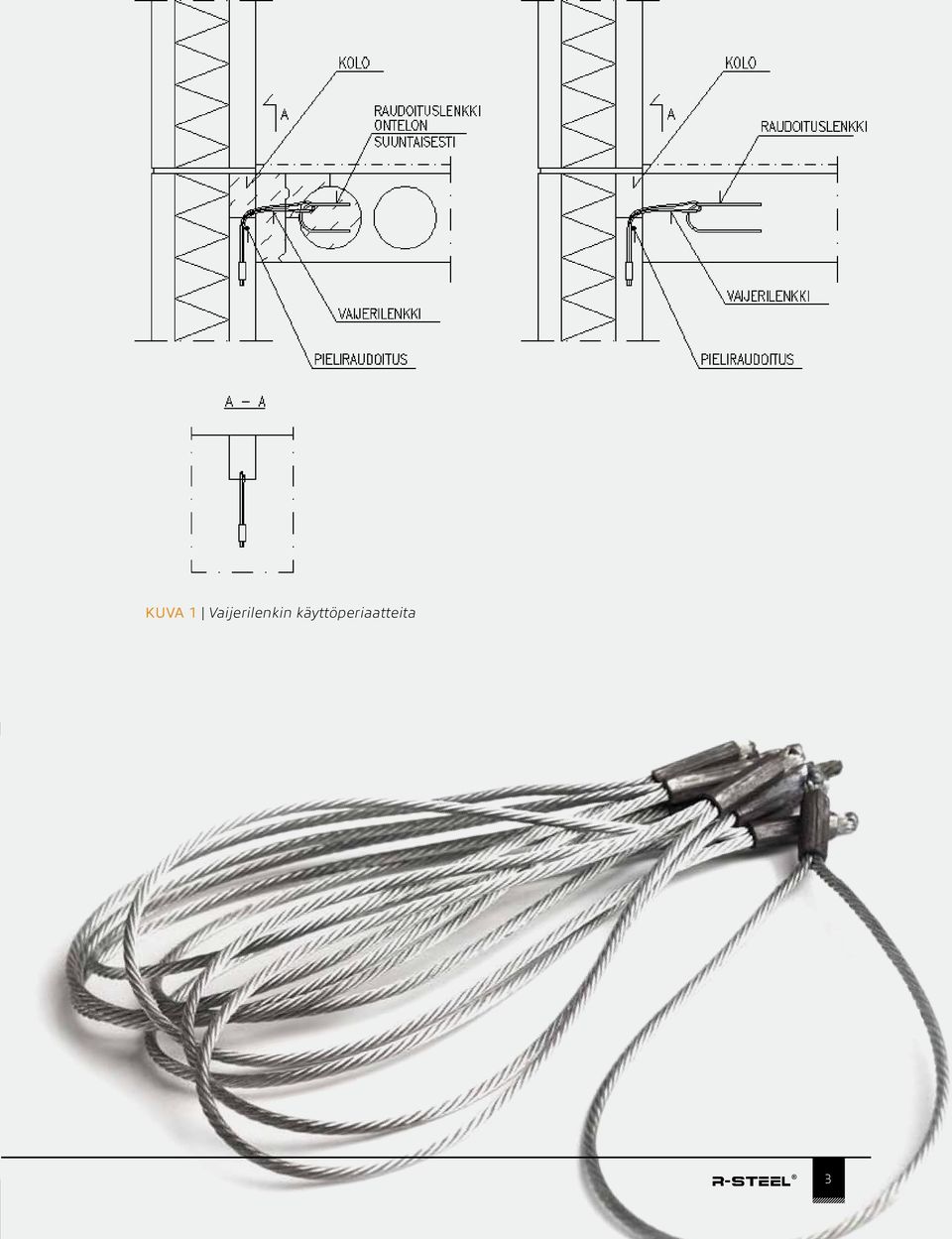

3 KUVA 1 Vaijerilenkin käyttöperiaatteita 3

4 2 MitAt ja materiaalit 2.1 MitAt KUVA 2 Vaijerilenkin mitat 2.2 VAIJERILENKIN materiaalit ja standardit Osa Materiaali Standardi Vaijeri korkealujuusteräsvaijeri SE-Zn SFS-EN Puristeholkki SFS-EN

5 3 VAlmistus 3.1 VAlmistustApA Vaijeri katkaistaan oikean mittaiseksi, vaijerin päät pujotetaan puristeholkin läpi ja puristeholkki puristetaan kiinni. 3.2 VAlmistusmerkinn t Tuotepakkaus varustetaan R-Steel -lavatarralla, josta käy ilmi tuotteen tyyppi, tunnus ja pakattu määrä sekä ISO 9001 ja ISO14001 laatu- ja ympäristöjärjestelmän merkinnät, FI merkintä ja tuotteen kuva. Tuotteet toimitetaan pahvilaatikoissa trukkilavoilla. Pahvilaatikoissa merkinnät FI sekä BY:n logo ja käyttöselosteen numero, ISO-sertifikaattien merkinnät ja tuotteen tyyppi ja tunnus. 3.3 LAAdunvAlvontA Laadunvalvonnassa noudatetaan Suomen rakentamismääräyskokoelman vaatimuksia sekä R-Group Finland Oy:n laatu- ja ympäristöjohtamisjärjestelmän (ISO 9001 ja ISO14001) mukaisia ohjeita. R-Group Finland Oy on sopinut Inspecta Sertifiointi Oy:n kanssa tuote-eräkohtaisesta laadunvalvonnasta R-Steel nosto-osien osalta. R-Steel teräs-osilla on Suomen Betoniyhdistyksen varmentama käyttöseloste. 5

6 4 MurtorAjAtilAn KAPASITEETIT 4.1 MitoitusperiAAtteet Vaijerilenkkien kapasiteetit on laskettu murtorajatilassa. Mitoituslaskelmat on tehty seuraavien määräysten ja ohjeiden mukaan: RakMK B4 Betonirakenteet, ohjeet 2005 RakMK B7 Teräsrakenteet, ohjeet VAijerilenkkien murtorajatilan laskennalliset kapasiteetit KUVA 3 Vaijerilenkin laskennallisten kapasiteettien suunnat Laskennallinen kapasiteetti vaakasuuntaiselle voimalle N ud = 4,8 kn. Laskennallinen kapasiteetti leikkausvoimalle V ud = 2,4 kn. 6

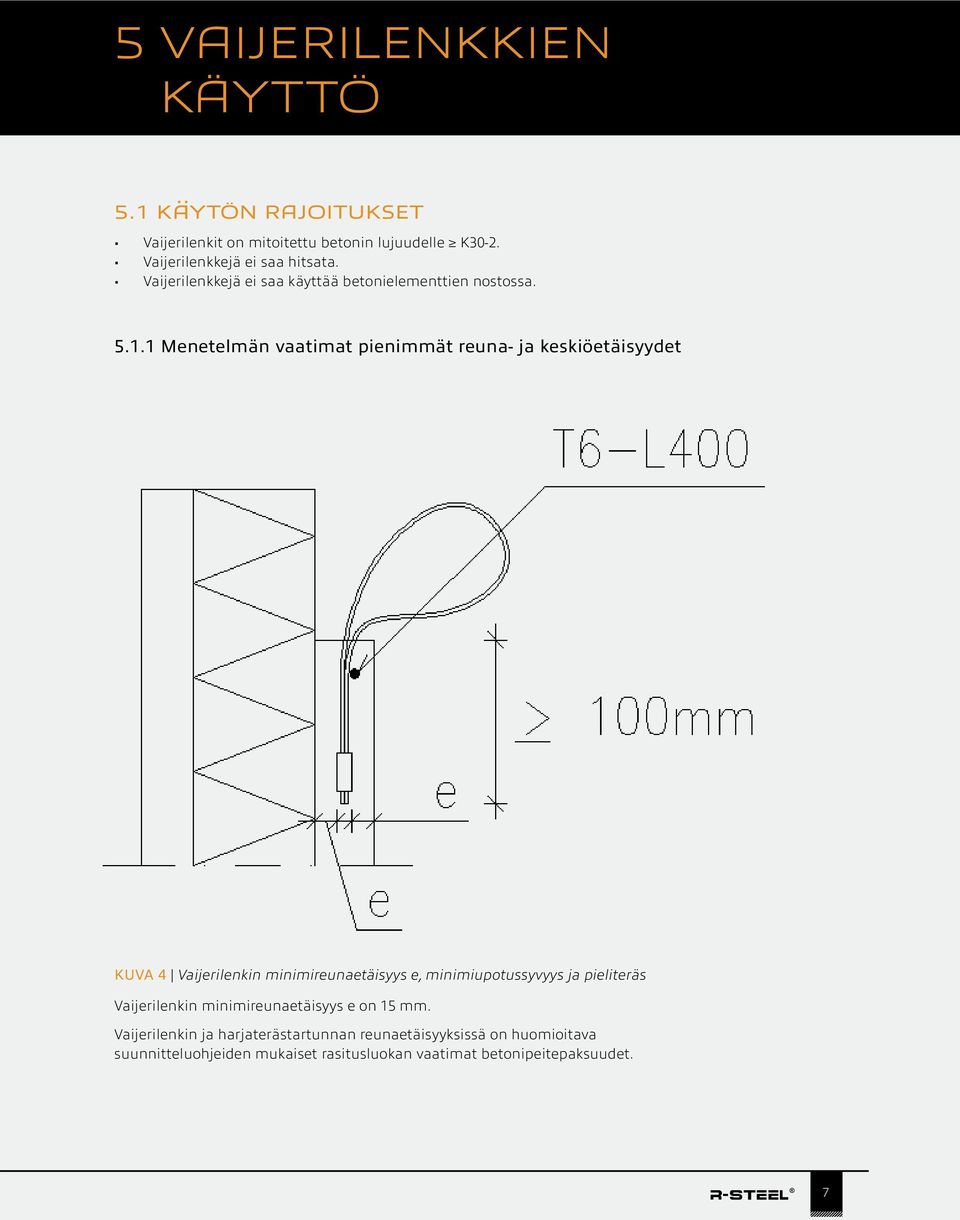

7 5 VAIJERILENKKIEN käyttö 5.1 K ytön rajoitukset Vaijerilenkit on mitoitettu betonin lujuudelle K30-2. Vaijerilenkkejä ei saa hitsata. Vaijerilenkkejä ei saa käyttää betonielementtien nostossa Menetelmän vaatimat pienimmät reuna- ja keskiöetäisyydet KUVA 4 Vaijerilenkin minimireunaetäisyys e, minimiupotussyvyys ja pieliteräs Vaijerilenkin minimireunaetäisyys e on 15 mm. Vaijerilenkin ja harjaterästartunnan reunaetäisyyksissä on huomioitava suunnitteluohjeiden mukaiset rasitusluokan vaatimat betonipeitepaksuudet. 7

8 5.1.2 Kiinnitysalustan raudoitus Vaijerilenkin läpi tulee asentaa kuvan 5 mukainen A500HW harjaterästartunta, joka tulee ankkuroida laataston betonivaluun. Vaijerilenkin taitekohdassa käytetään vähintään kuvan 4 mukaista raudoitetta. KUVA 5 Vaijerilenkin harjaterästartunta 6 VAIJERILENKKIEN Asennus Vaijerilenkki tulee kiinnittää siten, ettei se valutyön aikana pääse liikkumaan. Vaijerilenkin kohdalla betonimassa tulee tiivistää huolellisesti. Vaijerilenkkiä ei saa täryttää. 8

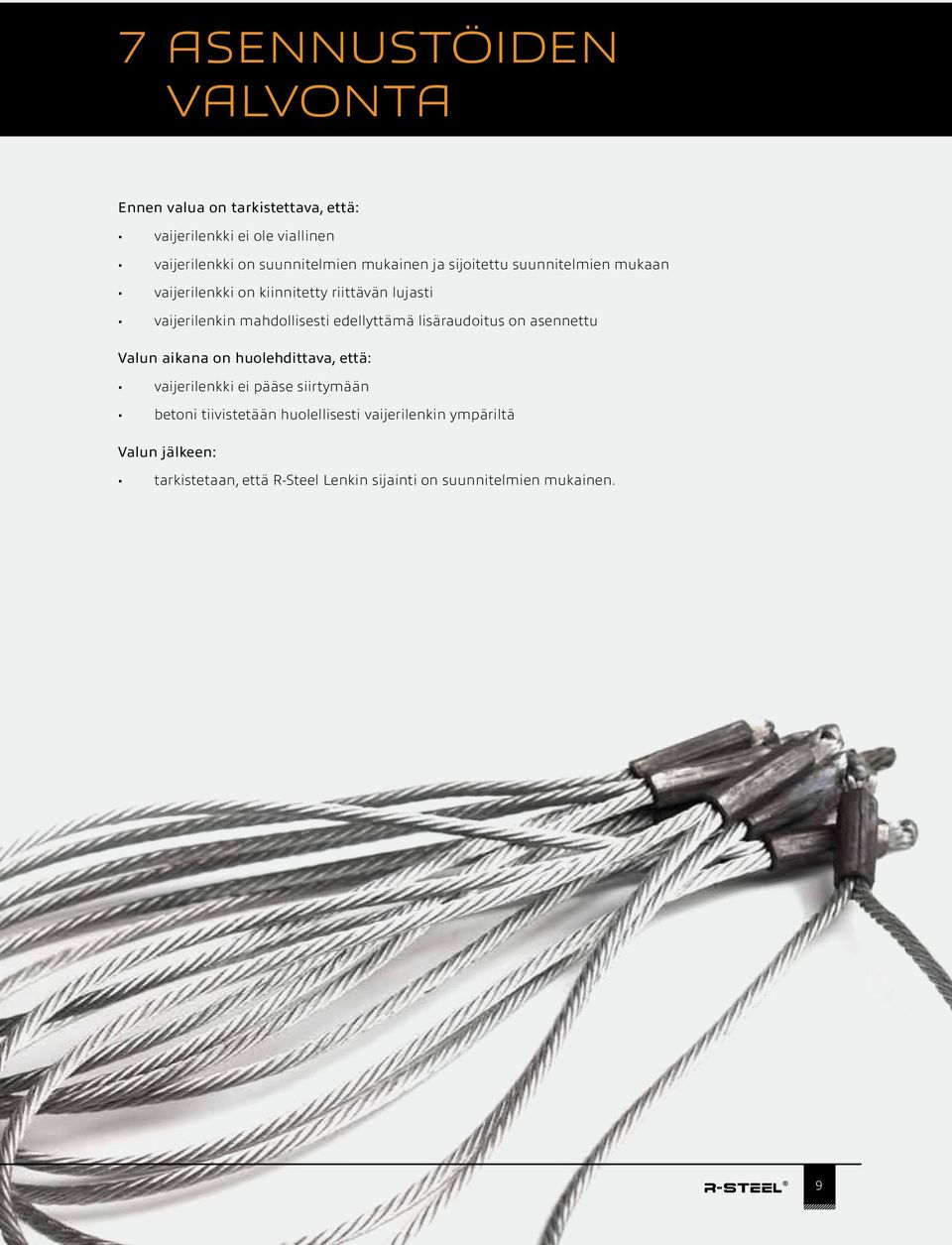

9 7 ASENNUSTÖIDEN VALVONTA Ennen valua on tarkistettava, että: vaijerilenkki ei ole viallinen vaijerilenkki on suunnitelmien mukainen ja sijoitettu suunnitelmien mukaan vaijerilenkki on kiinnitetty riittävän lujasti vaijerilenkin mahdollisesti edellyttämä lisäraudoitus on asennettu Valun aikana on huolehdittava, että: vaijerilenkki ei pääse siirtymään betoni tiivistetään huolellisesti vaijerilenkin ympäriltä Valun jälkeen: tarkistetaan, että R-Steel Lenkin sijainti on suunnitelmien mukainen. 9

10 R-Group Finland Oy PL 37 FIN Savonlinna FINLAND Tel Fax
