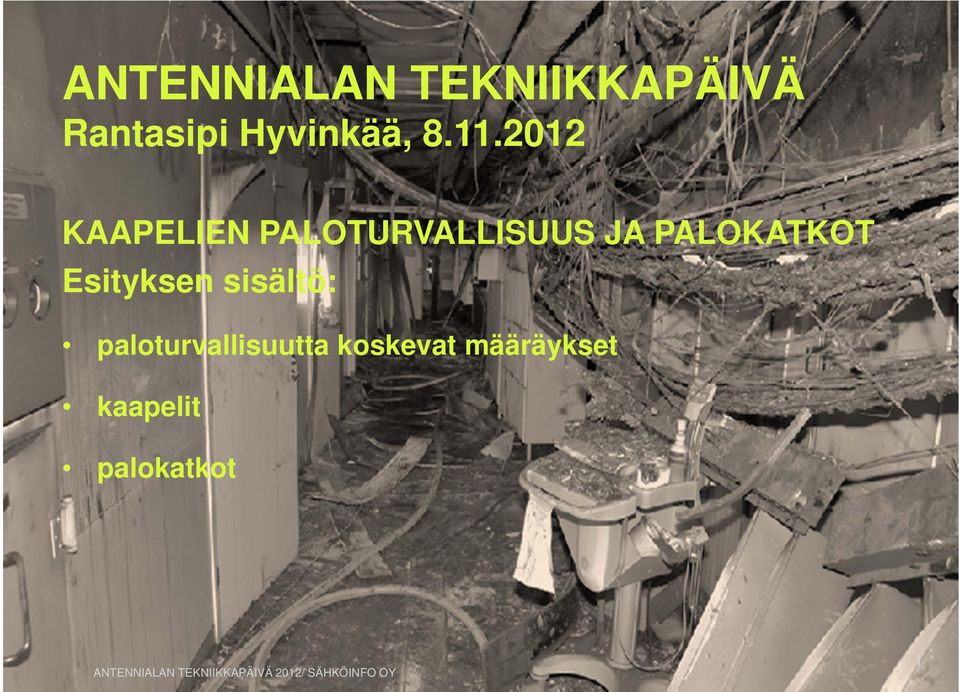

1 ANTENNIALAN TEKNIIKKAPÄIVÄ Rantasipi Hyvinkää, KAAPELIEN PALOTURVALLISUUS JA PALOKATKOT Esityksen sisältö: paloturvallisuutta koskevat määräykset kaapelit palokatkot 1

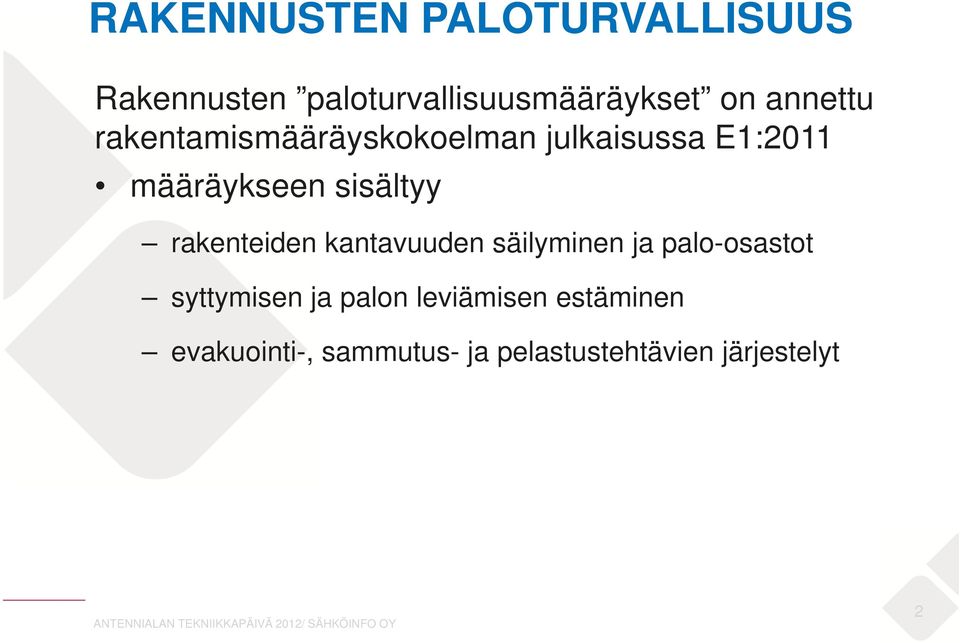

2 RAKENNUSTEN PALOTURVALLISUUS Rakennusten paloturvallisuusmääräykset on annettu rakentamismääräyskokoelman julkaisussa E1:2011 määräykseen sisältyy rakenteiden kantavuuden säilyminen ja palo-osastot syttymisen ja palon leviämisen estäminen evakuointi-, sammutus- ja pelastustehtävien järjestelyt 2

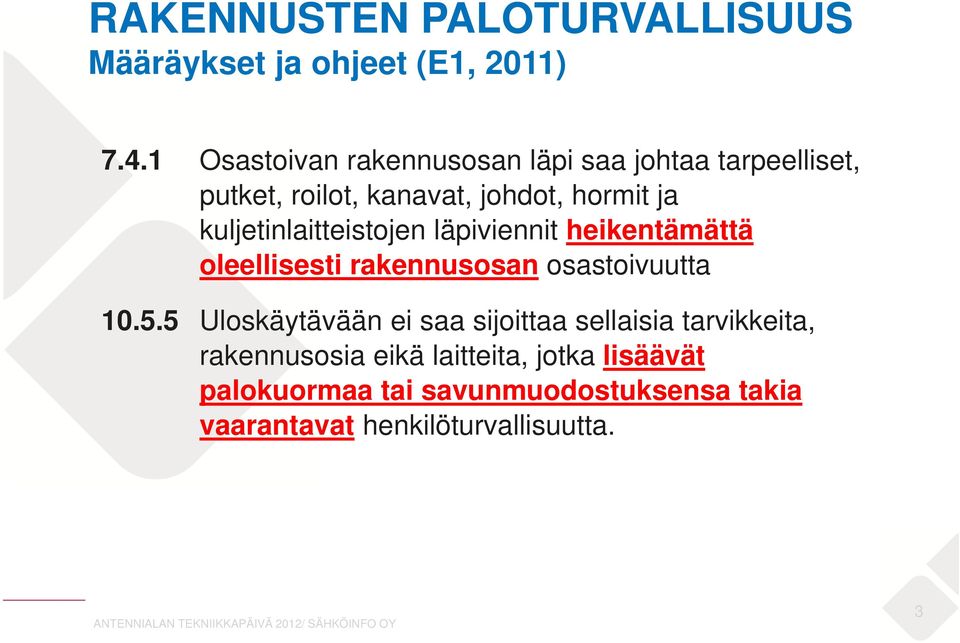

3 RAKENNUSTEN PALOTURVALLISUUS Määräykset ja ohjeet (E1, 2011) Osastoivan rakennusosan läpi saa johtaa tarpeelliset, putket, roilot, kanavat, johdot, hormit ja kuljetinlaitteistojen läpiviennit heikentämättä oleellisesti rakennusosan osastoivuutta Uloskäytävään ei saa sijoittaa sellaisia tarvikkeita, rakennusosia eikä laitteita, jotka lisäävät palokuormaa tai savunmuodostuksensa takia vaarantavat henkilöturvallisuutta. 3

4 Sähkö- ja teleasennuksissa sovelletaan ja standardisarja SFS Tämän standardisarjan soveltamisalan piiriin kuuluvat: --- c) Ne johtojärjestelmät ja kaapelit, joita sähkölaitteita koskevat standardit eivät erityisesti kata. d) Kaikki rakennusten ulkopuoliset kuluttaja-asennukset e) Televiestintään, merkinantoon, ohjaukseen ja vastaavaan käytetyt kiinteästi asennetut johdot (ei kuitenkaan laitteiden sisäisiä johtoja). f) Asennuksen muutos- ja laajennustyöt sekä myös olemassa olevien asennusten osat, joihin muutos- tai laajennustyöt vaikuttavat. 4

5 Sähköasennuksia koskevat määräykset ja standardit koskien palokatkoja (SFS 6000) Kohdassa, jossa johtojärjestelmä viedään rakennuksen osan kuten lattian, seinän, vesikaton, välikaton tai väliseinän läpi, läpivienti on tiivistettävä siten, että rakennuksen osalle vaadittu palotekninen luokka pysyy vähintään samana kuin ilman läpivientiä (ks. ISO 834 ja Suomen Rakentamismääräyskokoelma E1) Kun johtojärjestelmän putket ja johtokanavat ovat standardisarjojen SFS-EN ja SFS-EN mukaista paloa levittämätöntä rakennetta, ja putken tai johtokanavan poikkipinta on enintään 710 mm 2, niitä ei tarvitse tiivistää sisäpuolelta, mikäli seuraavat ehdot täyttyvät: järjestelmän kotelointiluokka on vähintään IP33 jos putki lävistää rakennuksen palo-osastoa erottavan rakenteen, sen päät ovat myös vähintään kotelointiluokkaa IP33. 5

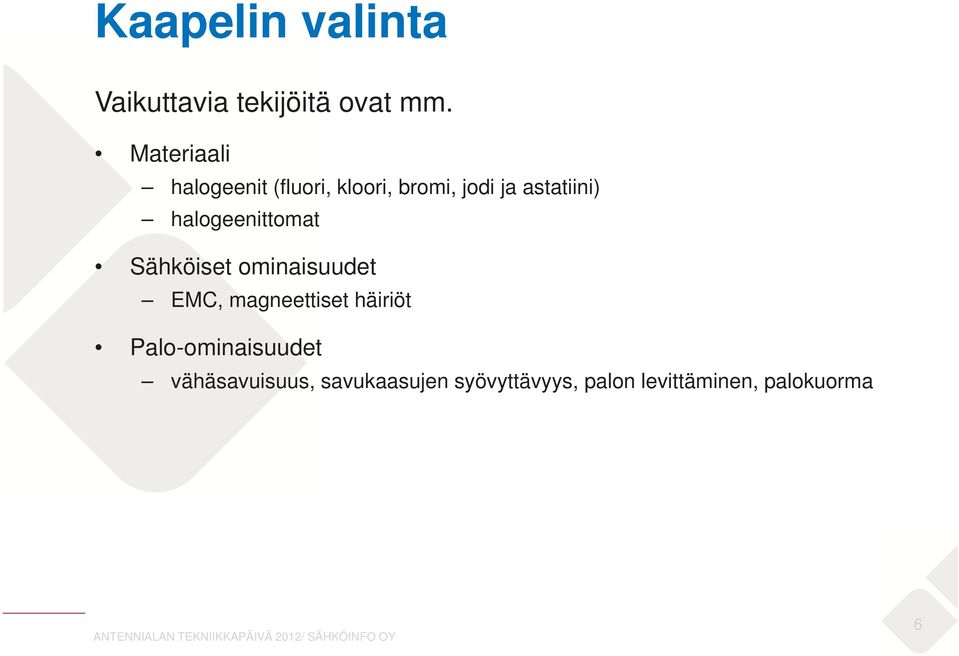

6 Kaapelin valinta Vaikuttavia tekijöitä ovat mm. Materiaali halogeenit (fluori, kloori, bromi, jodi ja astatiini) halogeenittomat Sähköiset ominaisuudet EMC, magneettiset häiriöt Palo-ominaisuudet vähäsavuisuus, savukaasujen syövyttävyys, palon levittäminen, palokuorma 6

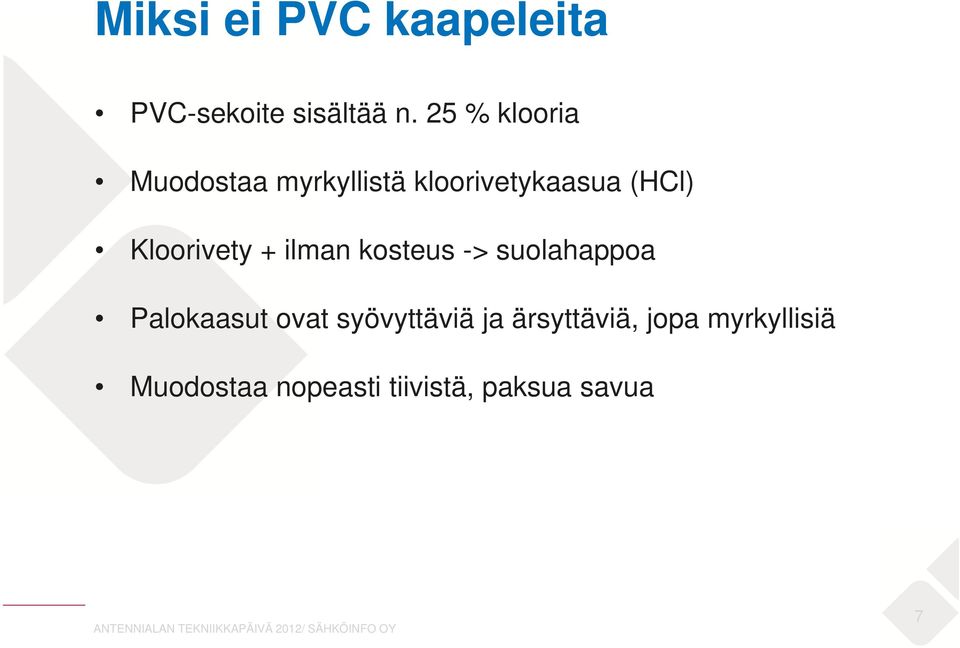

7 Miksi ei PVC kaapeleita PVC-sekoite sisältää n. 25 % klooria Muodostaa myrkyllistä kloorivetykaasua (HCl) Kloorivety + ilman kosteus -> suolahappoa Palokaasut ovat syövyttäviä ja ärsyttäviä, jopa myrkyllisiä Muodostaa nopeasti tiivistä, paksua savua 7

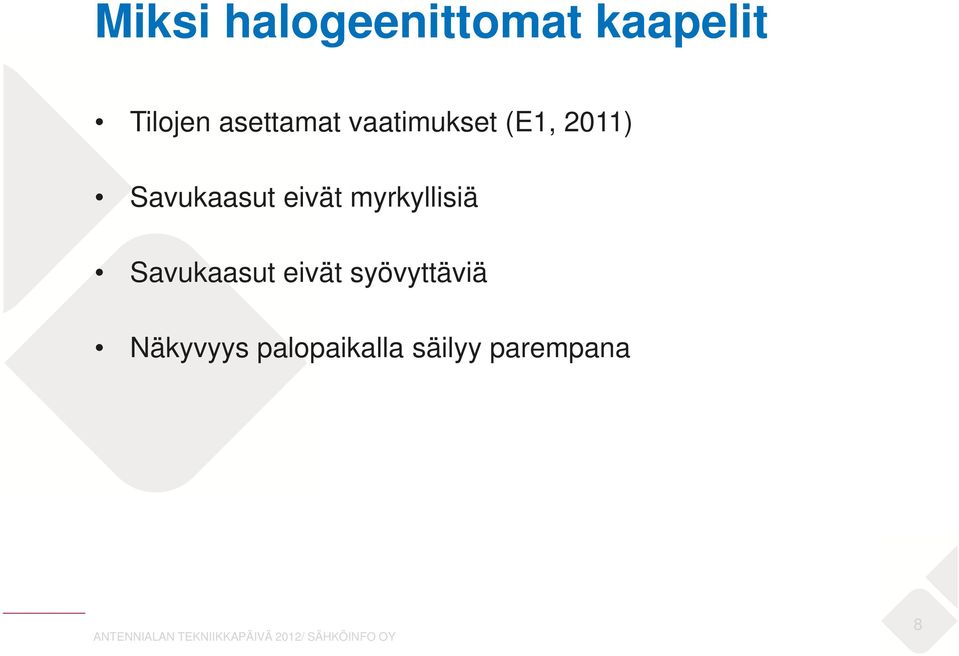

8 Miksi halogeenittomat kaapelit Tilojen asettamat vaatimukset (E1, 2011) Savukaasut eivät myrkyllisiä Savukaasut eivät syövyttäviä Näkyvyys palopaikalla säilyy parempana 8

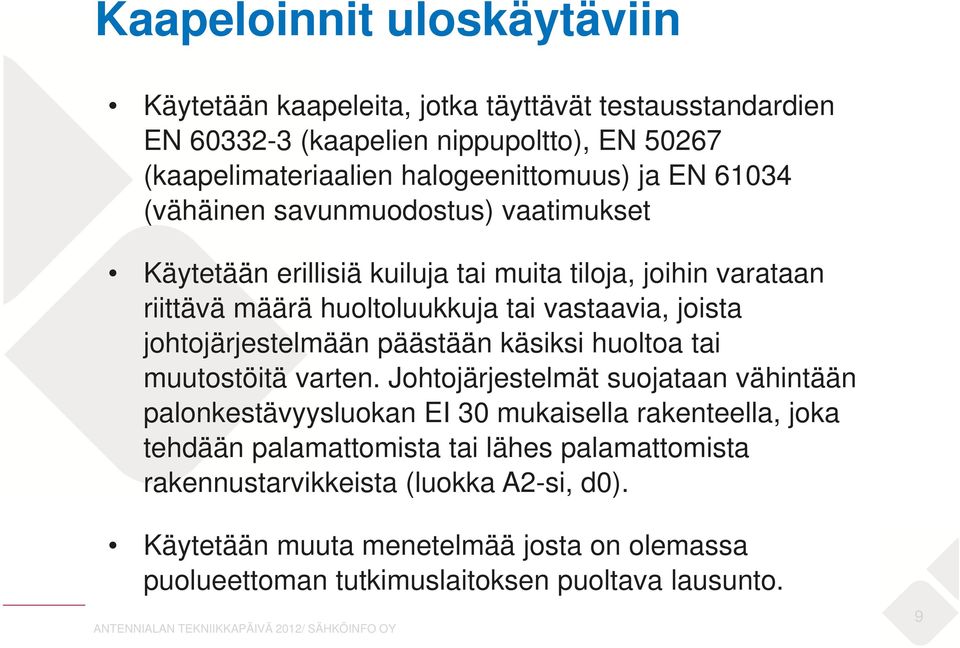

9 Kaapeloinnit uloskäytäviin Käytetään kaapeleita, jotka täyttävät testausstandardien EN (kaapelien nippupoltto), EN (kaapelimateriaalien halogeenittomuus) ja EN (vähäinen savunmuodostus) vaatimukset Käytetään erillisiä kuiluja tai muita tiloja, joihin varataan riittävä määrä huoltoluukkuja tai vastaavia, joista johtojärjestelmään päästään käsiksi huoltoa tai muutostöitä varten. Johtojärjestelmät suojataan vähintään palonkestävyysluokan EI 30 mukaisella rakenteella, joka tehdään palamattomista tai lähes palamattomista rakennustarvikkeista (luokka A2-si, d0). Käytetään muuta menetelmää josta on olemassa puolueettoman tutkimuslaitoksen puoltava lausunto. 9

10 Tilanne tulipalossa Halogeenittomat kaapelit Näkyvyys 60 % PVC kaapelit Näkyvyys 10 % 10

11 Palokatkot Palokatko on sähköjohtojen, -putkien tai muiden teknisten järjestelmien palotekninen tiivistys läpäistävän rakenteen palo-osastointia vastaavaksi Palokatko estää tulipalon syttyessä liekkien, kuumuuden ja savukaasujen leviämisen läpivientien kautta 11

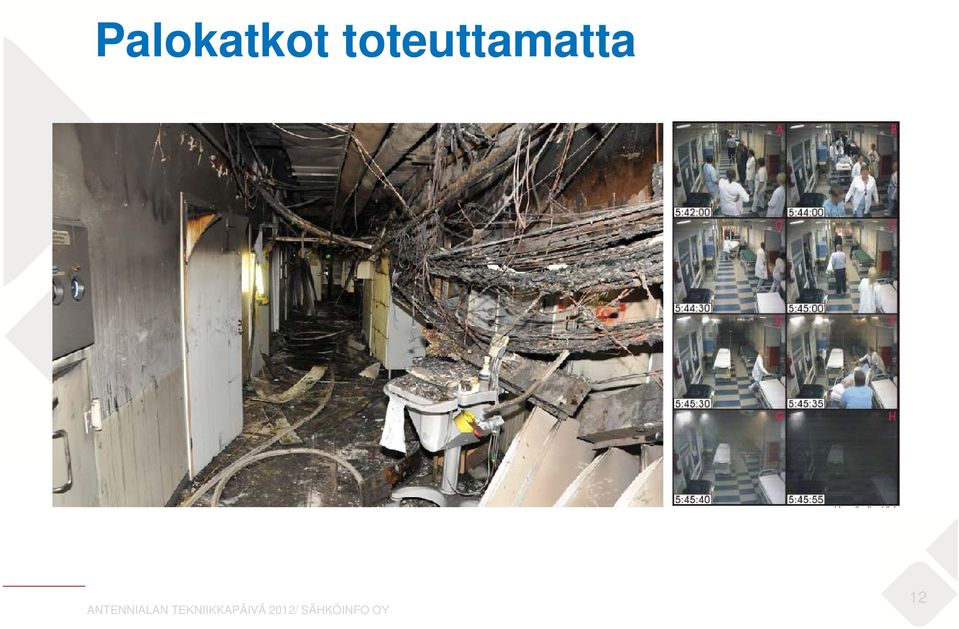

12 Palokatkot toteuttamatta 12

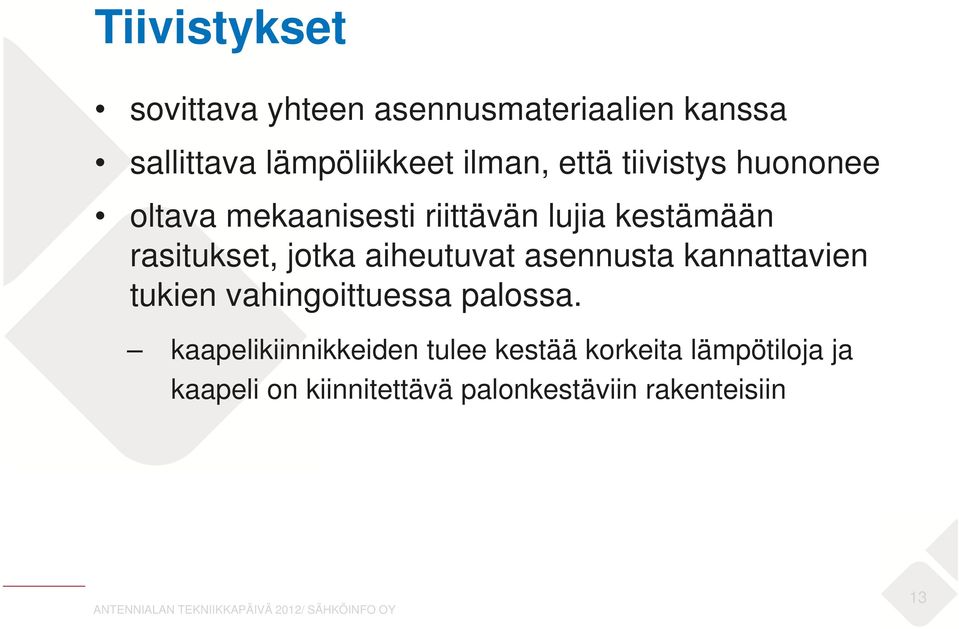

13 Tiivistykset sovittava yhteen asennusmateriaalien kanssa sallittava lämpöliikkeet ilman, että tiivistys huononee oltava mekaanisesti riittävän lujia kestämään rasitukset, jotka aiheutuvat asennusta kannattavien tukien vahingoittuessa palossa. kaapelikiinnikkeiden tulee kestää korkeita lämpötiloja ja kaapeli on kiinnitettävä palonkestäviin rakenteisiin 13

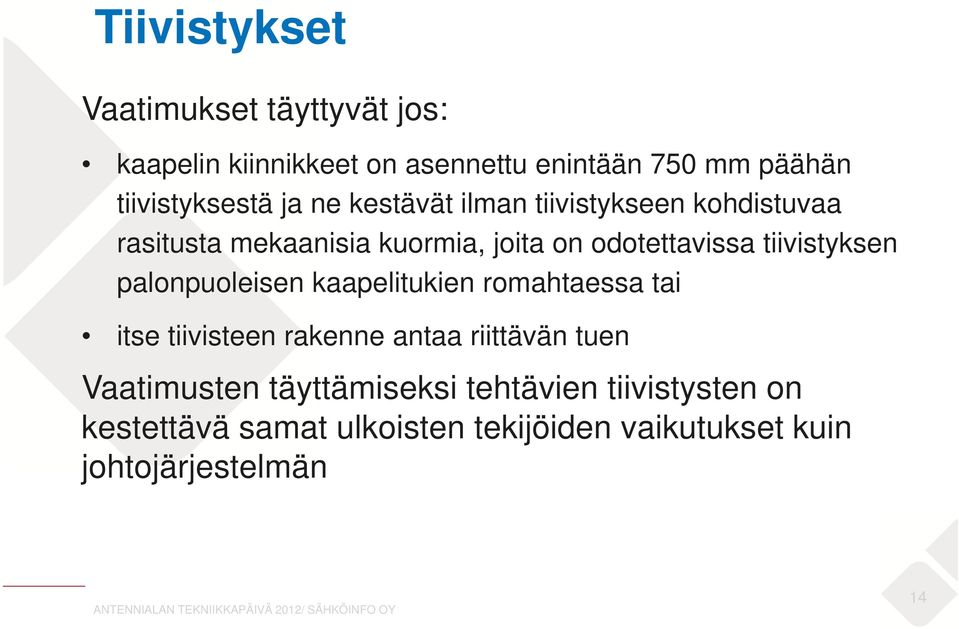

14 Tiivistykset Vaatimukset täyttyvät jos: kaapelin kiinnikkeet on asennettu enintään 750 mm päähän tiivistyksestä ja ne kestävät ilman tiivistykseen kohdistuvaa rasitusta mekaanisia kuormia, joita on odotettavissa tiivistyksen palonpuoleisen kaapelitukien romahtaessa tai itse tiivisteen rakenne antaa riittävän tuen Vaatimusten täyttämiseksi tehtävien tiivistysten on kestettävä samat ulkoisten tekijöiden vaikutukset kuin johtojärjestelmän 14

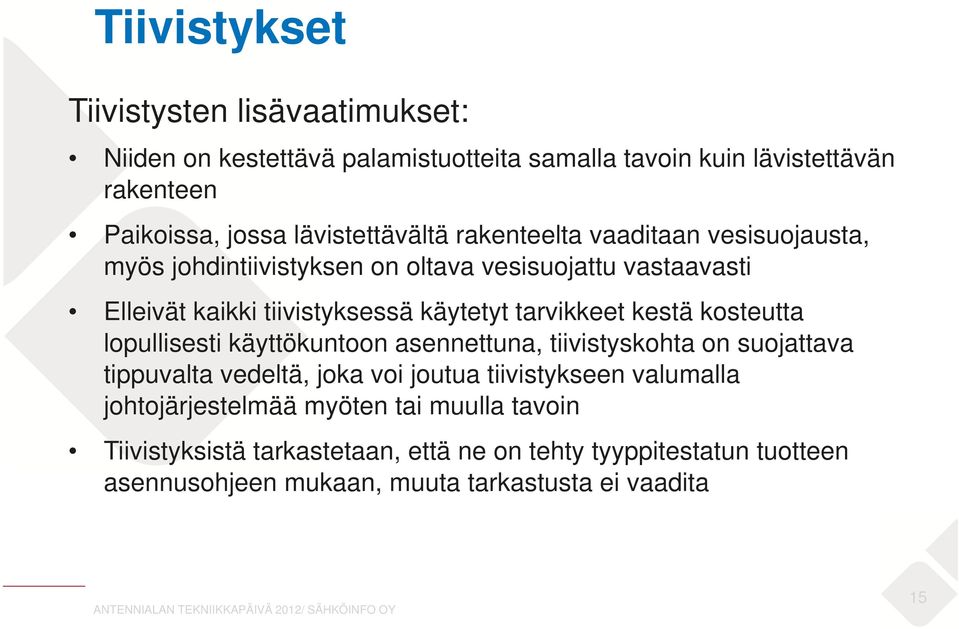

15 Tiivistykset Tiivistysten lisävaatimukset: Niiden on kestettävä palamistuotteita samalla tavoin kuin lävistettävän rakenteen Paikoissa, jossa lävistettävältä rakenteelta vaaditaan vesisuojausta, myös johdintiivistyksen on oltava vesisuojattu vastaavasti Elleivät kaikki tiivistyksessä käytetyt tarvikkeet kestä kosteutta lopullisesti käyttökuntoon asennettuna, tiivistyskohta on suojattava tippuvalta vedeltä, joka voi joutua tiivistykseen valumalla johtojärjestelmää myöten tai muulla tavoin Tiivistyksistä tarkastetaan, että ne on tehty tyyppitestatun tuotteen asennusohjeen mukaan, muuta tarkastusta ei vaadita 15

16 Kaapeliläpivientien toteutukset 1) Kaapelit niputetaan ja massataan tyyppihyväksyntäpäätöksen liitteenä olevien asennusohjeiden mukaisesti 2) Yksittäisen kaapelin ympäristö tiivistetään suoraan palokatkomassalla asennusohjeiden mukaisesti osastoivaan rakennusosaan 3) Tehdään palokatko väliaikaisilla palokatkotuotteilla. Varausten käyttö on suositeltavaa sähköpalokatkojen yhteydessä. Tällöin jälkikäteen asennettavat kaapelit voidaan viedä varausten läpi palokatkoa rikkomatta 4) Käytetään palokatkon tekemiseen paikanpäällä tai valmiiksi asennettuja valmiskomponentteja 5) Patitetaan (rakennetaan palokatko varsinaisen osastoivan rakennusosan ulkopuolelle) kaapelinippu ja tarvittaessa johtojen välit tiivistetään akryylipohjaisella palokatkomassalla 16

17 Kaapeliläpivientien tarkastaminen SFS 6000 standardin osan 6 mukaan kaapeliasennusten käyttöönottotarkastukseen kuuluu myös palokatkojen tarkastaminen, jossa todetaan kaapeliasennusten standardinmukaisuus Tarkastuksessa on todettava vähintään seuraavat kohdat: b) palosuojuksien käyttö ja muut palon leviämisen estämiseksi ja lämpövaikutuksilta suojaamiseksi tehdyt toimenpiteet (osa 4-42 ja luku 527) 17

18 Läpiviennit aiempien määräysten mukaan Suurimmassa osassa tänä päivänä käytössä olevissa rakennuksissa kaapeloinnit on rakennettu noudattaen sähköturvallisuusmääräyksiä Viimeisen A1-93 mukaan palon leviäminen kaapelia pitkin oli estettävä kun kaapeli asennettiin palomuurin tai muun osastoivan rakenneosan läpi Läpimenoaukko oli tiivistettävä palamattomalla aineella siten, ettei palo päässyt leviämään aukon läpi 18

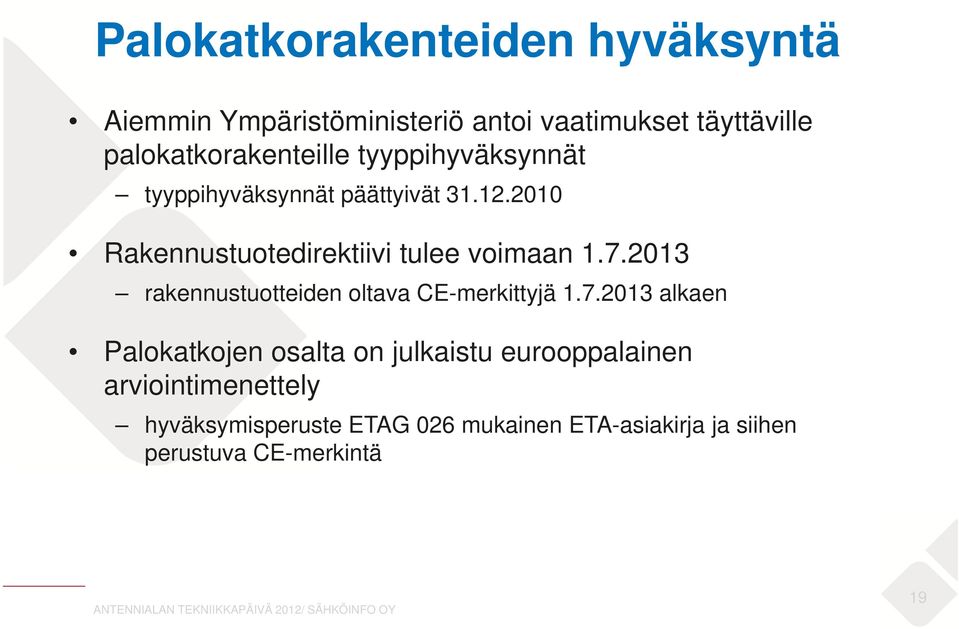

19 Palokatkorakenteiden hyväksyntä Aiemmin Ympäristöministeriö antoi vaatimukset täyttäville palokatkorakenteille tyyppihyväksynnät tyyppihyväksynnät päättyivät Rakennustuotedirektiivi tulee voimaan rakennustuotteiden oltava CE-merkittyjä alkaen Palokatkojen osalta on julkaistu eurooppalainen arviointimenettely hyväksymisperuste ETAG 026 mukainen ETA-asiakirja ja siihen perustuva CE-merkintä 19

20 Hyväksytyt palokatkorakenteet Kaupungin rakennusvalvonnat antaneet ohjeita siirtymäajaksi Esimerkiksi pääkaupunkiseudun rakennusvalvonnan ohjeessa kelpoisuuden osoittamiseen kaksi vaihtoehtoista tapaa: 1) Palokatkoihin käytetään CE-merkittyä tuotetta ja toteutetaan asennus valmistajan ohjeiden mukaisesti 2) Palokatkotuotteiden kelpoisuus selvitetään rakennuspaikkakohtaisesti hyväksytyn testauslaitoksen kokeiden sekä niihin perustuvan rakennuspaikkakohtaisen asiantuntijalausunnon perusteella. Lausunto on esitettävä rakennusvalvonnalle etukäteen. VTT -sertifikaattia voidaan osaltaan hyödyntää rakennuspaikkakohtaisessa hyväksyntämenettelyssä 20

21 Hyväksytyt palokatkorakenteet Ongelmana aiemmissa tyyppihyväksynnöissä on niihin liittyneiden laadunvalvontasopimusten päättyminen Mikäli tuotteella ei ole kolmannen osapuolen, esim. VTT:n kanssa laadunvalvontasopimusta CE -hyväksynnän tai muun vastaavan hyväksynnän kautta, tuote menee rakennuspaikkakohtaiseen hyväksyntämenettelyyn Lisää työtä kaikille ja hankalampaa kuin selvien hyväksyttyjen tuotteiden käyttö 21

22 ETA-hyväksyntä Yksityiskohtainen tekninen asiakirja tuotteen soveltuvuudesta aiottuun käyttöön Perustuu harmonisoituihin testistandardeihin Hyväksynnässä on esitetty asennusohjeet, raja-arvot ja määritykset hyväksytyn palokatkon tekemiselle ko. tuotetta käyttäen Valmistaja- ja tuotekohtainen määritelmä tarvittavista tuotteista 22

23 Palokatkon valinnassa huomioitavaa Onko kyseessä läpivienti/sauma seinä/lattia? materiaali/paksuus? aukon koko? mitä menee läpi/kuinka paljon? mikä paloluokka vaatimuksena? ETA-hyväksynnästä ilmenee, millaisiin sovelluksiin tuote on hyväksytty 23

24 Palokatkosuunnitelma Palokatkosuunnitelman tulee sisältää: palokatkotyypin tai tyyppien tyyppihyväksyntätodistukset liitteineen jokaisen palokatkotuotteen työselitykset sekä käyttö- ja huolto-ohjeet pohjapiirros, johon on tehty merkinnät palokatkojen sijainnista tarvittaessa yksityiskohtaisia rakenneleikkauksia ja kuvia, jos eivät käy ilmi tyyppihyväksynnän liitteistä suurissa kohteissa käyttö- ja huolto-ohje rakennuksen huoltokirjaan 24
