Tampereen ammattiopisto - CAD perusharjoitukset - Tuula Höök. Tilavuusmallinnus 3: Peilaus ja patternointi
|
|
- Timo Halttunen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 Tampereen ammattiopisto - CAD perusharjoitukset - Tuula Höök Tilavuusmallinnus 3: Peilaus ja patternointi 1
2 Tilavuusmallinnus 1 Tilavuusmallinnus 3: Peilaus ja patternointi Harjoitusten yleisohje Tutki mallinnettavan kappaleen mittapiirrosta. Valitse mittapiirroksen alla olevasta luettelosta mallin tuottamiseen sopivat elementit ja työkalut. Muita kuin luettelossa mainittuja elementtejä ja työkaluja ei saa käyttää. Elementtien vaatimat rautalankamallit saa valmistaa haluamallaan tavalla. Luonnostele suunnittelutilaan millä tavoin ja missä järjestyksessä aiot valmistaa mallin. Toteuta suunnitelma. Kun mallinnat: Tutki kappaleen mittapiirrosta. Millaisista elementeistä se on koostettavissa. Löytyykö kappaleesta peilautuvaa symmetriaa? Asettuvatko jotkin elementit kuvioksi, josta voisi muodostaa patternin? Valitse ensimmäiseksi mallinnettava elementti huolella. Voit joutua muuttamaan mittoja myöhemmin tai tekemään pieniä korjauksia muotoihin. Viisas valinta helpottaa muutostyötä. Yritä selvitä mahdollisimman pienellä määrällä rautalankamallien pohjatasoja. Vältä muodostamasta sekavaa riippuvuussuhteiden ketjua piirteiden välille. Jos käytät ohjelmistoa, joka tuottaa piirteille historiasuhteen, noudata järjestystä: 1. pursotukset ja pyöräytykset 2. hellitykset 3. pyöristykset 4. viisteet. Peilattavat ja patternoitavat piirteet niputetaan ja järjestetään. Mallinna esimerkiksi nippu [pursotus1 - pursotus2 - hellitys1 - pyöristys1], joista tehdään peilaus1. Sen jälkeen mallinnetaan toinen nippu, johon kuuluu [pursotus3 - peilaus1 pyöristys2]. Tästä tehdään sitten peilaus2. Suositeltua mallinnusjärjestystä noudatetaan jokaisen patternoitavan ja peilattavan piirrenipun sisällä. Harjoituksessa käytettävät uudet tilavuuselementit ja muokkaustyökalut Elementit Ripa Apuakseli ja aputaso a) b) Ripa on koneen tai laitteen osassa oleva, pintoja vastaan pystyyn asetettu muotoiltu levy, jolla joko jäykistetään rakennetta tai edistetään lämmön poistumista. CAD ohjelmiston ripatyökalulla muotoillaan molemman tyyppisiä ripoja. Apuakseli on suora tai jana, jota käytetään tilavuusmallin kiertoakselina tai pyörähdysakselina - esimerkiksi silloin, kun piirteitä kopioidaan ympyräksi tai ympyränkaarelle. Aputaso on CAD mallin perustasoja (xy, yz ja xz) vastaava taso, jota voi käyttää rautalankamallinnuksen alustana. Työkalut 2

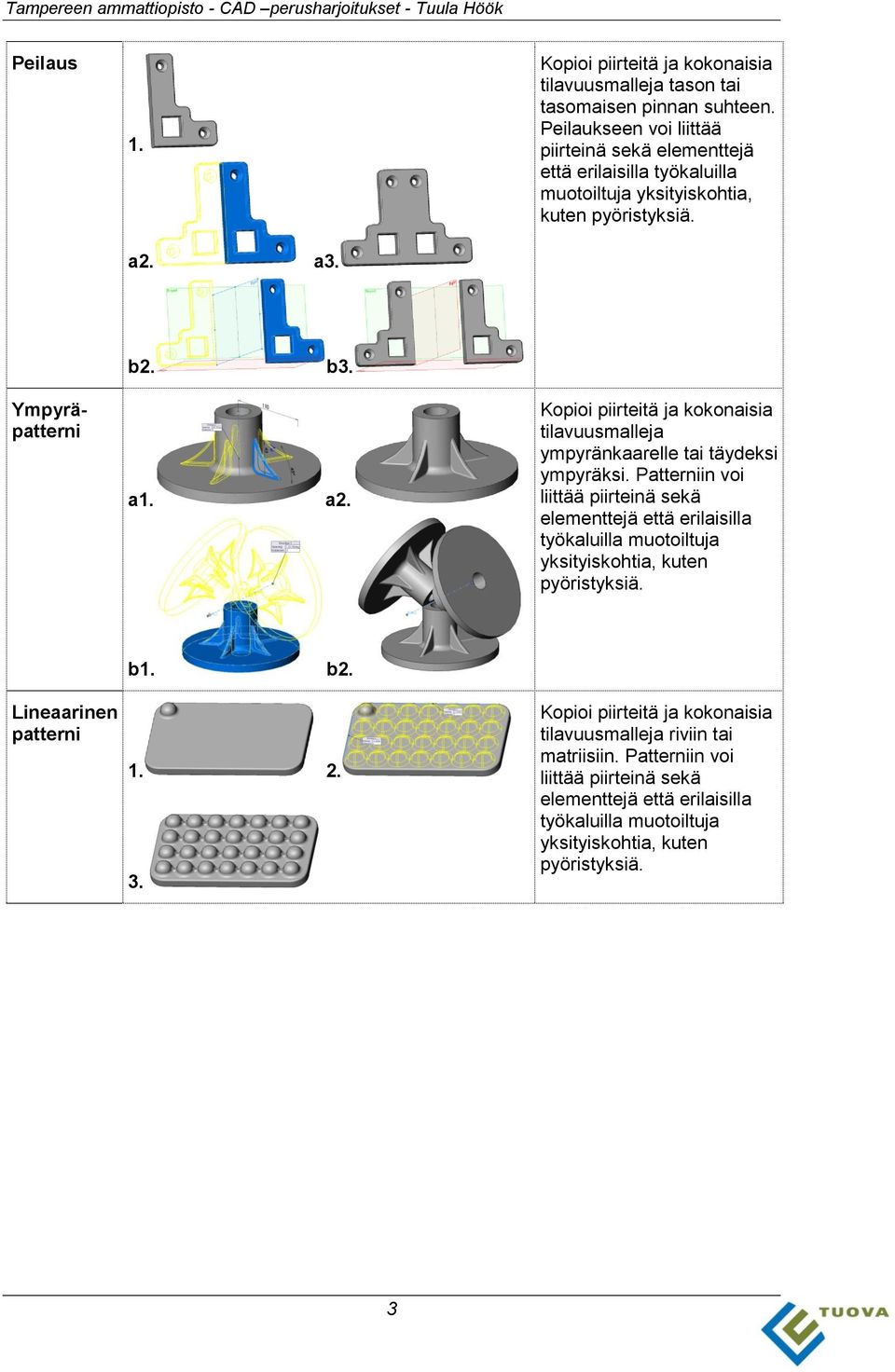

3 Tampereen ammattiopisto - CAD perusharjoitukset - Tuula Höök Peilaus 1. a2. a3. Kopioi piirteitä ja kokonaisia tilavuusmalleja tason tai tasomaisen pinnan suhteen. Peilaukseen voi liittää piirteinä sekä elementtejä että erilaisilla työkaluilla muotoiltuja yksityiskohtia, kuten pyöristyksiä. Ympyräpatterni b2. b3. a1. a2. Kopioi piirteitä ja kokonaisia tilavuusmalleja ympyränkaarelle tai täydeksi ympyräksi. Patterniin voi liittää piirteinä sekä elementtejä että erilaisilla työkaluilla muotoiltuja yksityiskohtia, kuten pyöristyksiä. Lineaarinen patterni b1. b Kopioi piirteitä ja kokonaisia tilavuusmalleja riviin tai matriisiin. Patterniin voi liittää piirteinä sekä elementtejä että erilaisilla työkaluilla muotoiltuja yksityiskohtia, kuten pyöristyksiä. 3

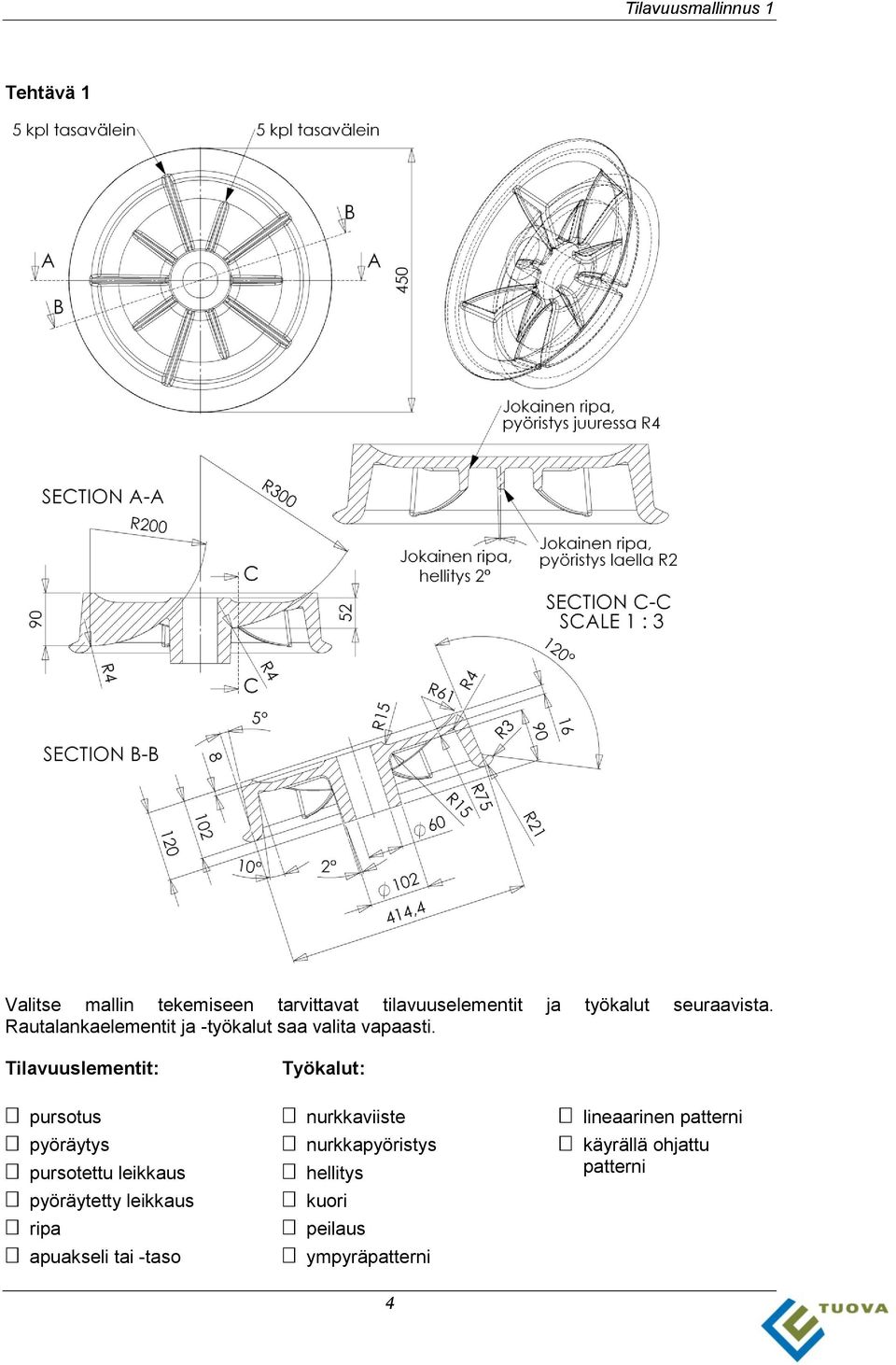

4 Tilavuusmallinnus 1 Tehtävä 1 Valitse mallin tekemiseen tarvittavat tilavuuselementit ja työkalut seuraavista. Rautalankaelementit ja -työkalut saa valita vapaasti. Tilavuuslementit: Työkalut: pursotus pyöräytys pursotettu leikkaus pyöräytetty leikkaus ripa apuakseli tai -taso nurkkaviiste nurkkapyöristys hellitys kuori peilaus ympyräpatterni lineaarinen patterni käyrällä ohjattu patterni 4

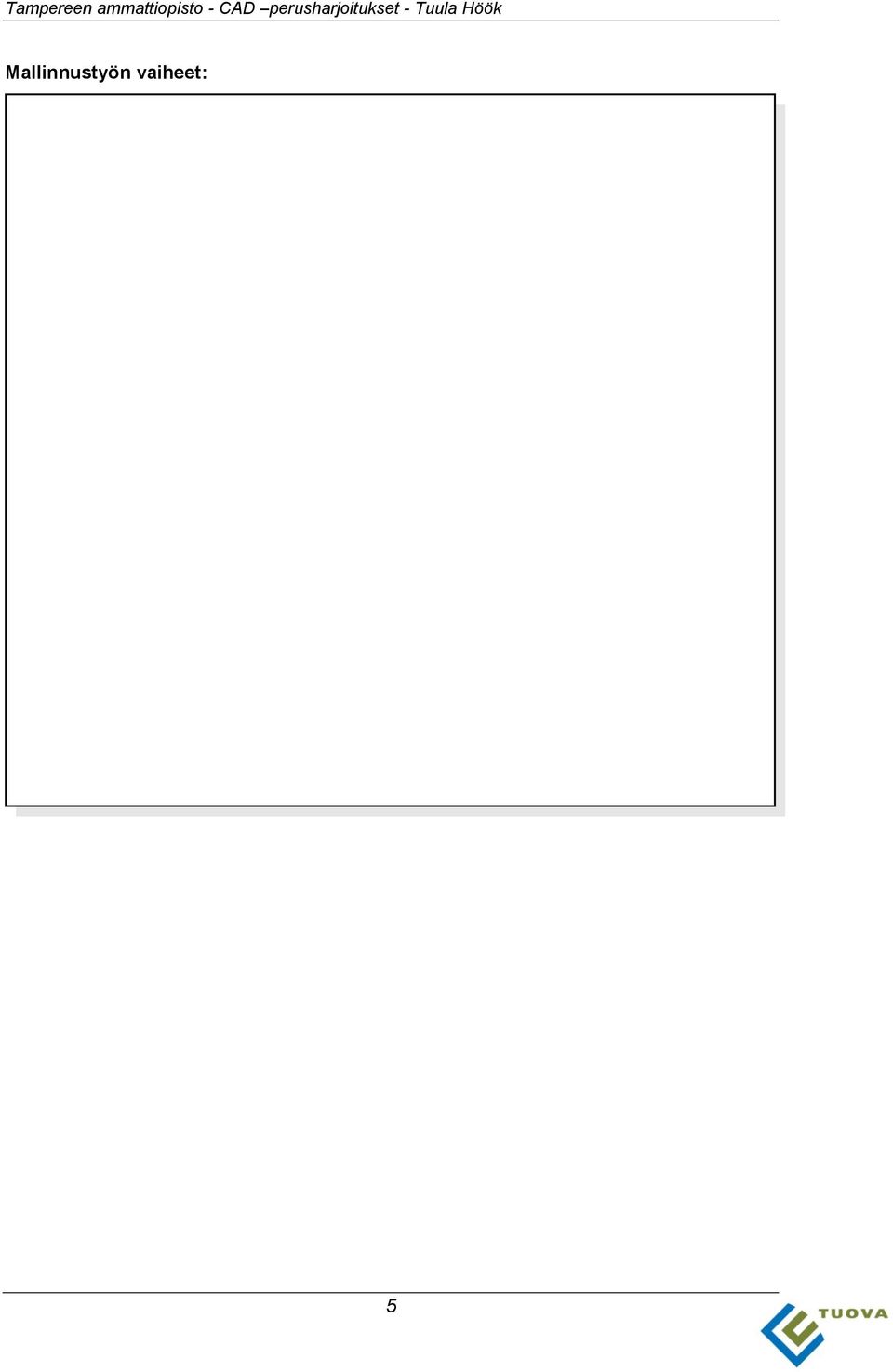

5 Tampereen ammattiopisto - CAD perusharjoitukset - Tuula Höök Mallinnustyön vaiheet: 5
6 Tilavuusmallinnus 1 Valmiin työn arviointi. Mitä olisin tehnyt toisin? 6
7 Tampereen ammattiopisto - CAD perusharjoitukset - Tuula Höök Tehtävä 2 Valitse mallin tekemiseen tarvittavat tilavuuselementit ja työkalut seuraavista. Rautalankaelementit ja -työkalut saa valita vapaasti. Tilavuuslementit: Työkalut: pursotus pyöräytys pursotettu leikkaus pyöräytetty leikkaus ripa apuakseli tai -taso nurkkaviiste nurkkapyöristys hellitys kuori peilaus ympyräpatterni lineaarinen patterni käyrällä ohjattu patterni 7
8 Tilavuusmallinnus 1 Mallinnustyön vaiheet: Valmiin työn arviointi. Mitä olisin tehnyt toisin? 8
9 Tampereen ammattiopisto - CAD perusharjoitukset - Tuula Höök Tehtävä 3 Valitse mallin tekemiseen tarvittavat tilavuuselementit ja työkalut seuraavista. Rautalankaelementit ja -työkalut saa valita vapaasti. Tilavuuslementit: Työkalut: pursotus pyöräytys pursotettu leikkaus pyöräytetty leikkaus ripa apuakseli tai -taso nurkkaviiste nurkkapyöristys hellitys kuori peilaus ympyräpatterni lineaarinen patterni käyrällä ohjattu patterni 9
10 Tilavuusmallinnus 1 Mallinnustyön vaiheet: Valmiin työn arviointi. Mitä olisin tehnyt toisin? 10

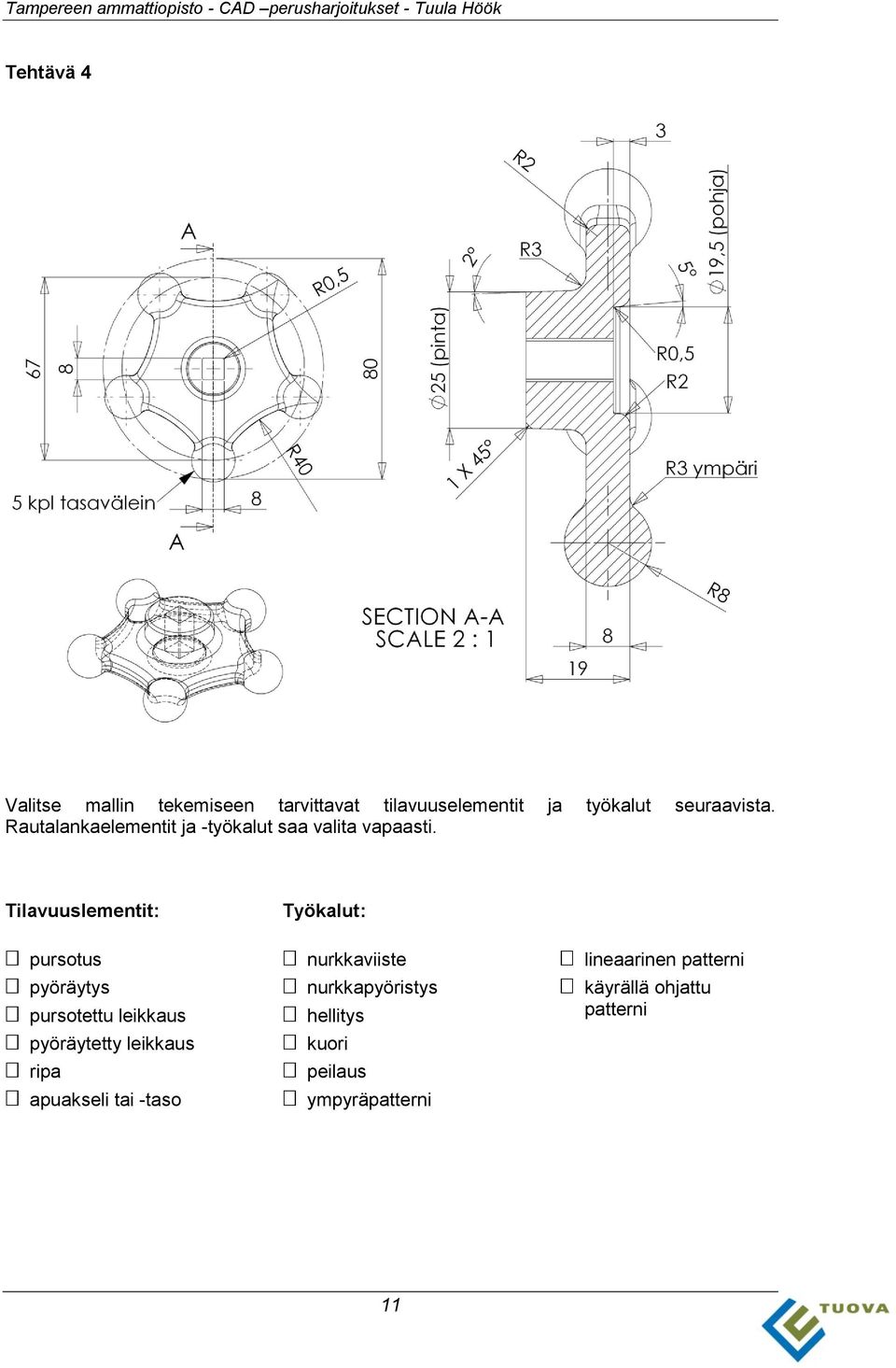

11 Tampereen ammattiopisto - CAD perusharjoitukset - Tuula Höök Tehtävä 4 Valitse mallin tekemiseen tarvittavat tilavuuselementit ja työkalut seuraavista. Rautalankaelementit ja -työkalut saa valita vapaasti. Tilavuuslementit: Työkalut: pursotus pyöräytys pursotettu leikkaus pyöräytetty leikkaus ripa apuakseli tai -taso nurkkaviiste nurkkapyöristys hellitys kuori peilaus ympyräpatterni lineaarinen patterni käyrällä ohjattu patterni 11
12 Tilavuusmallinnus 1 Mallinnustyön vaiheet: Valmiin työn arviointi. Mitä olisin tehnyt toisin? 12

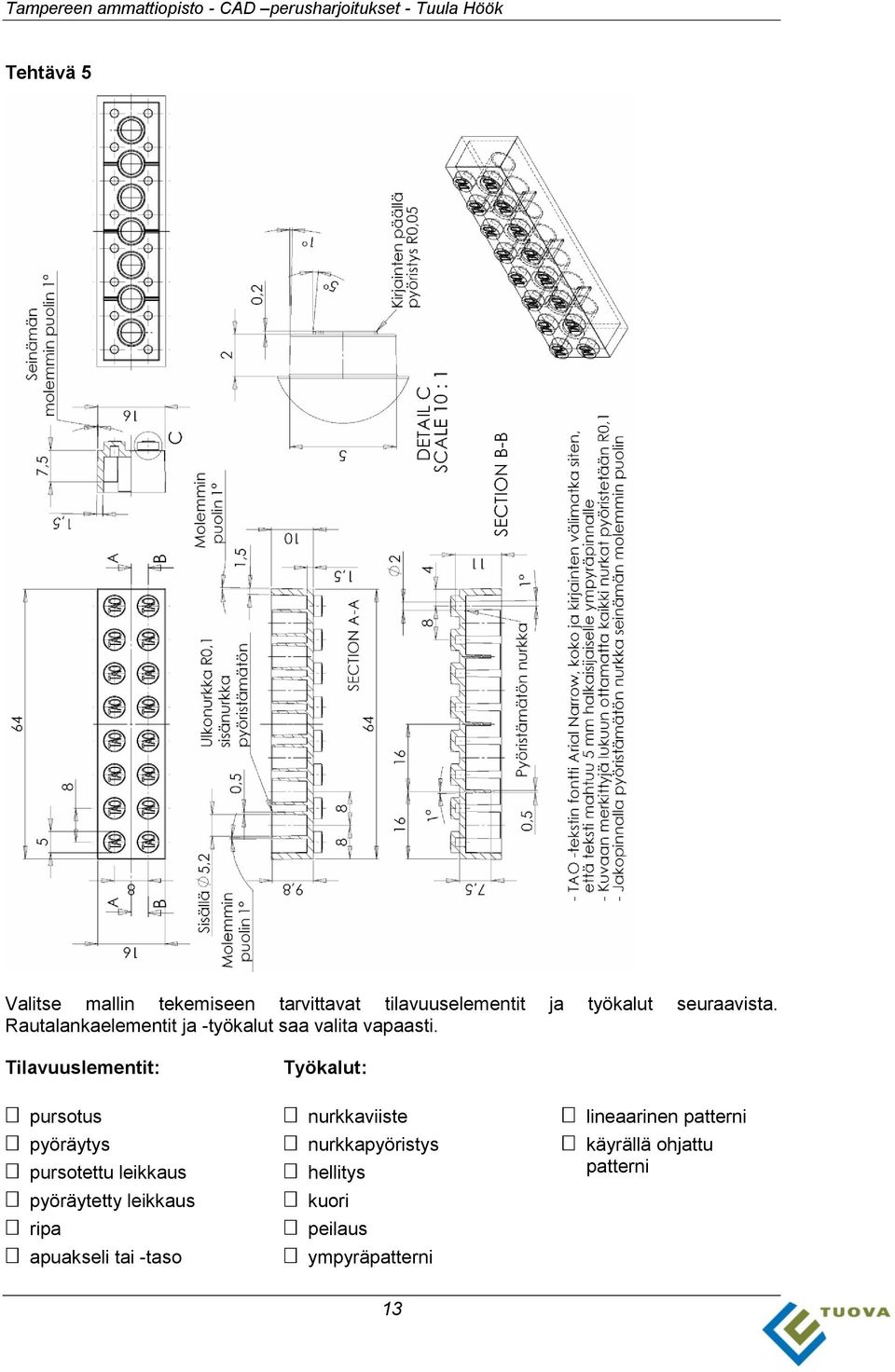

13 Tampereen ammattiopisto - CAD perusharjoitukset - Tuula Höök Tehtävä 5 Valitse mallin tekemiseen tarvittavat tilavuuselementit ja työkalut seuraavista. Rautalankaelementit ja -työkalut saa valita vapaasti. Tilavuuslementit: Työkalut: pursotus pyöräytys pursotettu leikkaus pyöräytetty leikkaus ripa apuakseli tai -taso nurkkaviiste nurkkapyöristys hellitys kuori peilaus ympyräpatterni lineaarinen patterni käyrällä ohjattu patterni 13
14 Tilavuusmallinnus 1 Mallinnustyön vaiheet: Valmiin työn arviointi. Mitä olisin tehnyt toisin? 14
